GEBRUIKSAANWIJZING GMS7651.0E Küppersbusch
WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heetijdens gebruik.
Zorg ervoor dat u de verwarmingselementen nicht aanraakt. Kinderenjonger dan 8aar要去enuit de buurt worden gehonden, tenzij ze voortdurend onder toezicht staan.
Dit apparaat kan worden gebruikt door kinderen vanaf 8aar en ouder en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, mits zich onder toezicht staan of instructies hebben gekregen over hoe zij het apparaat op een veilige manier+kunnen gebruiken en de risico's van het gebruik begrijpen.
Kinderen mogen nicht spelen met het apparaat.
Schoonmaken en onderhoud mag nicht door kinderen zonder toezicht worden uitgevoerd.
Geachte klant,
U hebte een van onsze producten gekocht en hiervoordanken wij u oprecht.
Wij zijn ervan overtuigd dat dit neue toestel, modern, fonctioneel en praktisch, en gemaakt met materialen van de hoogste kwaliteit,uitstekend aan al uw eisen za voldoen. Het gebruik van ditijke toestel is eenvoudig, maar om de Beste resultaten te behalen is het belangrijk dit boekje aandachtig te lezen voor u het voor de eerste keer gebruikt.
Deze aanwijzingen zijn uitsluitend geldig voor de bestemmingslanden waarvan de identificatiesymbolen zijn afgedrukt op het instructieboekje en op het etiket van het toestel. De fabrikant kan Niet aansprakelijk worden gesteld voor eventuele schade aan zaken of Personen, die voortvloeit uit een nicht correcte installmentie of een verkeerd gebruik van het toestel.
De fabrikant is nicht aansprakelijk voor möglichke onnauwkeurigheden, te wijten aan drukfouten of verschrijvingen, in dit boekje. Ook het uitzicht van de afgedrukte afbeeldingen is louter indicatief. Wij honden ons hetrecht voor aan once producten wijzigingen die wijoodzakelijk of nuttig achten, ook in het belang van de klant, aan te brengen, zonder dat dit de essentièle functionaliteits- en veiligheidskenmerken aantast. De kookplaat is bedoeld voor de bereiding van gerechten in huiselijk kring. Ze mag Niet voor andere doeleinden gebruikt worden en mag alleen onder toezicht gebruikt worden.

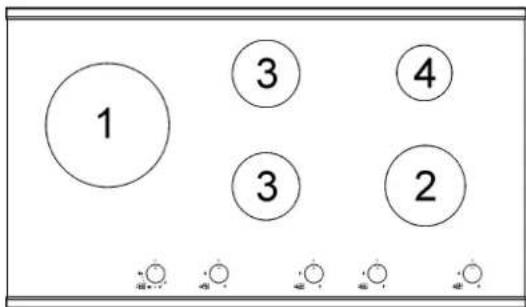

1 DUAL brander van 6000 W
2 Snelbrander van 3000 W
3 Halfsnelle brander van 1750 W
4 Hulpbrander van 1000 W
5 Rooster
6 Bedieningsknop brander nr. 1
7 Bedieningsknop brander nr. 2
8 Bedieningsknop brander nr. 3
9 Bedieningsknop brander nr. 4
OPGELET: dit toestel werk ontworpen voor huishoudelijk gebruik.

1 Dubbele krans brander van 4000 W
2 Snelbrander van 3000 W
3 Halfsnelle brander van 1750 W
4 Hulpbrander van 1000 W
5 Rooster
6 Wok Rooster (alleen op de dubbele kroon brander en DUAL)
7 Bedieningsknop brander nr. 3
8 Bedieningsknop brander nr. 4
9 Bedieningsknop brander nr. 2
10 Bedieningsknop brander nr. 1

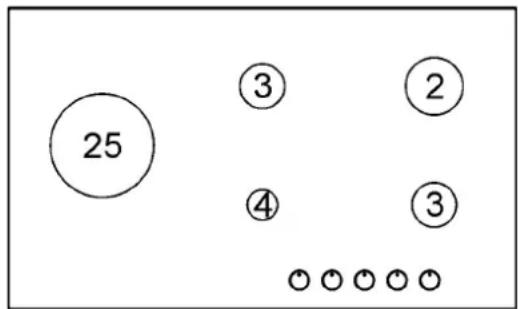

25 DUAL brander
28 Bedieningsknop branden nr. 25
van 4750÷ 5000 W
OPGELET: dit toestel werk ontworpen voor huishoudelijk gebruik.

GEBRUIK
1) TRADITIONELE BRANDERS
Op het frontpaneel staat bovenijdere bedieningsknop een schema gezeefdrukt waarin is aangegeven welke brander de knop bedient. Nadat u de kraan van de gasleiding of -fles hebt geopend, steekt u de branders aan zoals hieronder beschreiben:
-manuele ontsteking
De bedieningsknop voor de te gebruiken branden indrukken en gegen de klok in draaien tot de stand Maximum (grote vlam aflb. 1) en een aangestoken lucifer gegen de brander honden.
De bedieningsknop voor de te gebruiken brander indrukken en gegen de klok in draaien tot de stand Maximum (grote vlam afb. 1) en verwolgens de helemaal indrukken.
- Ontsteking branders voorzien van veiligheidsthermokoppel
Voor de branders voorzien van veiligheidsthermokoppel dient u de bedieningsknop voor de betreffende brander tegen de klok in te draaien tot de stand Maximum (grote vlam aflb. 1) tot u eenkleine wonderstand voelt. Vervolgens drukt u de bedieningsknop in en herhaalt u de hierboven aangegeven handelingen. Na de ontsteking dient u de knop circa 10 seconden ingedrukt te houden.
In geval de vlammen van de brander toevalliguitgaan moet men de bedieningsknop van debrander dichtdraaien en moet men tenminste 1minuut wachtendooraleer deze opnieuw aan te steken.
Hoe de branders te gebruiken
Om een maximaal rendement te behalen meteen minimum aan gasverbruik is het nuttig het onderstaande in gedachte te honden:
- gebruik voor elke brander geschikte kookpannen (zie onderstaande tabel en afb. 2).
- Zet de bedieningsknop op de stand Minimum (kleine vlam afb. 1), wanner het kookpunt bereikt is.
- Gebruik alsstijd kookpannen met een deksel.
1/A) DUAL BRANDER
regeling van de interne kroon, onafhankelijk van de externe (men heeft een dubbele brander die bediend worden door een enkele knop), grote gebruiksflexibilititeit want men.haveft de keuze om ofwel enkel de interne vlam aan te steken ofwel de gehele brander (interne en externe vlam tegelijkertijd).

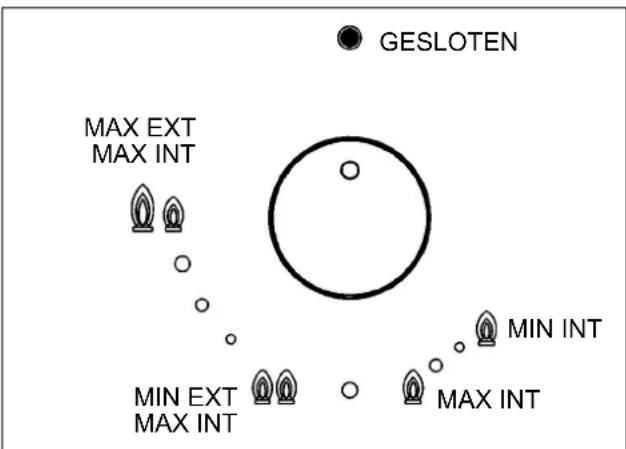

AANSTEKEN EN WERKING VAN DE "DUAL" BRANDER
De pot/pan op de brander plaatsen Vooraleer aan te steken.
De "DUAL"brander, die bediend worden door een
enkele knop kan op twee verschillende wijzen functioneren.
A)-Totale werking van de brander: vertrekkend van de gesloten positie 要去 men de knop indrukken en deze tegelijktijd gegen de wijzers van de klok indraaien totdat de wijzer overeenkomt met de stand van maximale toevoer zodat maximale capaciteit wordenbekomen van beiden vlammen.
Bij aangestoken vlammen要去 de knop ingedrukt worden gezhonden gedurende enkele seconden, totdat het toestel de brander automatisch aangestoken houdt.
Het is nu möglichk de intensiteit van de vlammen te regelen door, gegen de klok in, aan de knop te draaien (vanaf de positie van maximale capaciteit van de interne en externe vlammen) tot de maximale capaciteit van de interne vlam en minimale capaciteit van de externe vlam.
Om de brander uit te zetten aan de knop draaien, met de klok mee, totdat de wijzer overeenkomt met het symbool van sluiting.
B) - Werking enkel van de interne vlam: na de interne vlam te hebben aangestoken en op de maximale capaciteit te hebben gebracht en de externe vlam op de minimale capaciteit, de knop gegen de klok indraaien totdat een klik worden bereikt, waarna de interne vlam de maximale capaciteit heeft bereikt verwijl de externe uitdooft.
Door verdertegen de klok in te draaien worden de minimale capacititeit bereikt van de interne vlam.

Afzetten: om de brander af te zetten aan de knop draaien, met de klok mee, totdat de wijzer overeenkomt met het symbool van sluiting.
Eens de "DUAL" brander in werkung is op een van beiden wijzen die hierboven zijn beschreiben, is het möglichk om over te gaan van de ene wijze maar de andere door eenvoudigweg de knop in te drukken en deze te draaien totdat de gewenste positie bereikt is.
BE
NL
GEBRUIK
| Branders | Vermogens (W) | Potten/paffenø cm |
| DUAL totaal | 4750 ÷ 6000 | 22 ÷ 30 |
| DUAL centraal | 900 | 8 ÷ 16 |
| Dubbele krans | 4000 | 22 ÷ 26 |
| Snel | 3000 | 20 ÷ 22 |
| Halfsnel | 1750 | 16 ÷ 18 |
| Hulp | 1000 | 10 ÷ 14 |
WARNING:
- het aansteken van de branders met thermokoppelbeveiliging kan enkel gebeuren als de knop op de "Maximum" positie staat (grote vlam afb. 1).
- Als er geen elektriciteit is het möglichk om de branders aan te steken met lucifers.
- Tijdens het gebruik van de branders mag men het apparaat Niet onbewaakt achefterlaten en moet men erop letten dat geen kinderen in den nabijheid+zijn. Men dient er in het bijzonder op te letten dat handvaten van potten/pannen correct geplaatst+zijn en men dient extra aandacht te besteden aan voedsel dat olie en vet nodig heeft voor het koken omdat dit gemakkelijk ontvlambaar is.
- Geen spray gebruiken in de nabijheid van het apparaat als het in gebruik is.
- Als een barst worden opgemerkt op het glasoppervlak moet men onmiddelijk het apparaat van het elektriciteitsnet uitschakelen.
- Het werkvlak nicht gebruiken als steunvlak.
- Erop letten dat geen potten of paffen op de brander worden geplaatst met een onstabiele of cervormde bodem, teneinde ongelukken te vermijden door morsen of overlopen van vloeistof.
- Geen potten/pannen gebruiken die over de randen van het kookvlak uitsteken.
WAARSCHUWINGEN EN ADVIES VOOR DE GEBRUIKER:
het gebruik van een gaskooktoestel produeert warmte en vochtigkeit in het vertrek waar het geinstalleerd is. Het is.daaromoodzakelijk een goede ventilatie van het lokaal te voorzien, door de natuurlijke ventilatie-openingen (afb. 3) vrij te honden en het mechanische ventilatieapparaat (afzuigkap of ventilator afb. 4 en afb.5) in te schakelen.
- Een intensief en langdurig gebruik van het toestel kan extra ventilatieoodzakelijk make, bij voorbeeld door het openen van een venster, of een efficientre ventilatie door het vermogen van de mechanische ventilatie, indien aanwezig, te verhogen.
-Probeer de technische eigenschappen van het product nicht te wijzigen. Dit kan gevaarlijk sein. - Als u dit apparaat Niet langer wilt gebruiken (of een oud model wilt verrangen), is het raadzaam het apparaat, voordat u het maar het afvalverwerkingsbedrijf brengt, onbruikbaar te makein in overeenstemming met de van kracht zijnde wetgeving met betrekking tot gezondheidsbescherming en milieuverontreiniging. De gevaarlijke onderdelen dieren onschadelijk te worden gemaakt, in het bijzonder voor kinderen, die met het ongebruekte apparaat zouden+kennen spelen.
- raak het apparaat Niet aan met natte of vochtige handen of voeten.
- gebruik het apparaat nooit terwijl u blootsvoets bent.
- de fabrikant is Niet aansprakelijk voor eventuele schade die voortkomt door oneigenlijk, fouf of onredelijk gebruik.
-tijdens en onmiddelijk na het gebruik worden sommige onderdelen van de kookplaat heel warm. Raak ze Niet aan. - controller na het gebruik van de kookzones of de bedieningsknoppen opnieuw op de sluitingsstand staan en sluit de belangrijkste gas-aanvoerleiding en de tank klep.
In geval van storing van de gaskranen te bellen met de klantenservice.
REINIGING
BELANGRIJK:
koppel het toestel.altijd los van de gas- en elektriciteitsleidingenvoordat u het schoonmaakt.
2) KOOKPLAAT
Het is heel belangrijk om na elk gebruik het oppervlak te reinigen terwijl het glas nog warm is.
Gebruik nooit schuursponsjes of producten.
Volgens de vuilheidsgraad raadt men het volgende aan:
- gebruik voor lichte vlekken een natte spons.
- Gebruik voor vloeistof dat overgelopen is van de potten en pannen azijn en citroen.
Vanijd totarend was de hete plaat, de geëmailleerde stalen pan-ondersteuning, de deksels“A-B-C”moet schoon zich, en de branderkoppen“T" (zie afb.7 -8).Kaarsen ook "AC",en vlamsensoren"TC" (zie afb.8) moeten worden gereinigd.
Veeg voorzichtig met eenkleine nylon borstel zoals afgebeeld (zie afb. 6). En LAST helemaal droog.
Niet wassen in de vaatwasser.
Zorg ervoor dat azijn, koffie, melk, zout water, citroen- of tomatensap nooit langdurig in contact blijven met de geëmailleerde oppervlakken.
WAARSCHUWINGEN:
volg de volgende instructies voordat u de onderdelen opniew monteert:
- controller of de openings van de branderkoppen "T" (zie aflb. 8) Niet geblokkeerd worden door vremde voorwerpen.
- Controller of de geëmailleerde afdekking “A - B - C” (afb. 7 - 8) correct op de branderkop geplaatst is. Hij mag nicht bewegen.
- De roosters zich pan ondersteuning要去 boven de juiste centering pennen worden geplaatst, voor een perfecte stabiliteit.
- Forceer de kranen nicht als ze moeilijk te openen of te sluiten zijn. Neem contact op met de servicedienst wanner er herstellingen nodig�.
- Gebruik geen stoomstralen om de onderdelen schoon te make.
Opmerking: Het continu gebruik kan leiden, bij de branders hebben verschillende kleuren van de originele, door de hoge temperatuur.
VOORZICHTG:
In geval van breuk van het glas van de kookplaat:
- schakel alle branders en elektrische verwarmingselementen onmiddelijk uit en schakel de stroom maar het apparaat uit
- raak het oppervlak van het apparaat Niet aan
- gebruik het apparaat Niet.
INSTALLATIE
TECHNISCHE MEDEDELINGEN BESTEMD VOOR DE INSTALLATEURS
De installmentie, alle regelingen, de veranderingen en de onderhoudshandelingen die in dit deel worden opgesomd mogen uitsluitend door gekwalificierd personeel worden uitgevoerd. De apparatuur要去上去 geinstalleerd, in overeenstemming met de geldende regels en volgens de instructies van de fabrikant. Een foutieve installmentie kan schadeverozaken aan Personen, dieren en zaken, waaroor de constructeur Niet aansprakelijk kan worden gesteld. De veiligheids en automatische regelvoorzieningen van de toestellen mogen tijdens de levensduur van de installmentie uitsluitend door de constructeur of door de afdoend gekwalificierde leverancier worden gewijzigd.
3) PLAATSING KOOKPLAAT
Na het wegemen van de externe verpakking en de interne verpakkingen van de verschillende losse delen dient u zich ervan te vergewissen dat de kookplaat onbeschadigd is. In geval van twijfel het toestel Niet gebruiken en zich wenden tot gekwalificeerd personeel.
De onderdelen van de verpakking (karton, zakjes, piepschuim, nagels...)要去en buiten het bereik van kinderen gezogen worden, aangezien zich een möglichke bron van gevaar়n.
Maak in het bovenvlak van het modulaire meubel een opening voor het inbouwen met de afmetingen,uitgedrukt in mm, aangegeven in afb. 9. Zorg er hierbij voor dat de kritische afstanden:tussen de kookplaat, de zijwanden, de afterwardsand en de bovenwand (zie afb. 9 en 9/A) worden gespecteerd.
Het toestel dient te worden geclassificeerd in klasse 3 en waarom+zijn alle voorschriften van de normen voor dergelijktoestellen van toepassing.
BELANGRIJK: voor een perfecte installmentie, aanpassing of wijziging van de kookplaat aan het gebruik van andere gassen, is het moodzakelijk om een erkende installerateur te gebruiken: Niet-naleving van deze regel zorgtervoordat de verwalt de garantie.

4) BEVESTIGING VAN DE KOOKPLAAT
De kookplaat is uitgerust met een speciale Abdichting om te vermijden dat er vloeistof in het meubel sijpelt. Om deze Abdichting correct aan te brengen verzoeken wij u zich nauwkeurig te honden aan wat hieronder worden opgegeven:
verwijder alle losse delen van deplaat.
- Het rubbertje afsnijden in 4 delen van de nodige lengte zodenig dat deze op de 4 boorden van de glasplaat+kunnen worden geplaatst.
- Leg de kookplaat ondersteboven en plaats de afdichting "E" (afb. 10) correct onder de rand van de kookplaat, op dusdanige manier dat de buitenrand van de afdichting perfect samenvalt met de buitenste rand van de kookplaat. De uiteinden van de strips dienen samen te vallen zonder elkaar te overlappen.
- Laat de affdichting op uniforme en zekere wijze aansluiten op de kookplaat, door hem met uw vingers aan te drukken, haal verrolgens de strip beschermpapier weg en plaats de kookplaat in het in het meubel gemaakte gat.
- Voor GMS7651.0E-GMS9651.0E: Zet het vast met de voorziene beugels "S". Zorg ervoor dat u het uitstekende deel in de gleuf "H" steekt, die is uitgehaald op de bodem, en zet de schroeven "F" aan tot de beugel "S" zich vastzet op de top (zie afb. 10).
- Voor GWS3811.0ED - GKS9851.0ED - GKS3820.0ED: De kookplaat in de gemaakte opening van het meubel plaatsen met behulp van de speciale schroeven "F" van de bevestigingsbeugels "G" (zie afb. 11/B).
- Sinds de behuizing van de kookplaat oververhit door een langdurig gebruik, is hetoodzakelijk om een scheidingsvlak hout geblokkeerd door schroeven, die onder de vloer moet worden geplaatst op een afstand van 70~mm vanaf de bovenkant invoegen zoals getoond (afb. 9).
Wij wijzen de installerateur erop dat de eventuele zichwanden Niet hoger mogen+zijn dan de kookplaat. Bovendien要去en dechterwand en de oppervlakken die aan de kookplaat grenzen of er omheen staan, bestand+zijn gegen een temperatuur van 90^
De lijm waarmee het plastic laminaat aan het meub is bevestigd moet bestand+zijn tegen temperaturen van minstens 150^ om te vermijden dat de bekleding los komt.
De installment van het toestel moet conform de voorschriften van de normen zich. Dit toestel is hier aangesloten op een apparaat voor de verwijdering van de verbrandingsproducten. Het dient waarom te worden aangesloten in overeenstemming met de erder genoemde installmenteregels. U dient bijzondere aandacht te besteden aan de hieronder vermelde bepalingen die van toepassing zich voor ventilatie en verluchting.
5) VENTILATIE VERTREKKEN
Het isoodzakelijk dat het lokaal waar het toestel wordt geinstalleerd voortdurend geventileerd is om een goede werking ervan te garanderen. De benodigde hoeveelheid lucht is de hoeveelheid die nodig is voor de juiste verbranding van het gas en voor de ventilatie van het vertrek, met een volume van minstens 20m^3 .De naturuurlijke luchttoevoerrechtstreeks te geschieden door permanente openings in de wanden van het vertrek naar buiten, met een minimum doorsnede van 100~cm^2 (zie afb. 3).Deze openings moet zodanig worden uitgevoerd dat ze Niet+kennen worden verstopt. Ook indirecte ventilatie is toegelaten, door middel van het opname van de luchtuit ruimte die aan het te ventileren vertrek grenzen, op voorwaarde dat de voorschriften van de normen strikt worden opgevolgd.
6) PLAATS EN ONTLUCHTING
De gaskooktoestellen要去en alkijd de verbrandingsproducten afvoeren door wasemkappen die zijn aangesloten op schoorstenen, rookpijpen ofrechtstreeks waar buiten (zie aflb. 4).Indien het Niet möglich is een wasemkap te gebruiken is ook het gebruik van een ventilator toegestaan, die geinstalleerd is in een venster of een wand maar buiten, en die tegelijkkertijd met het toestel ingeschakeld要去 den worden (zie aflb.5), op voorwaarde dat de bepalingen betreffende de ventilatie die+zijn opgesomd in de normen strikt worden nageleefd.
7) GASAANSLUITING
Voor u het toestel aansluitClient er zich van te vergewissen dat de gegevens op het etiket op het onderste deel van de behuizing compatibel zich met het gasdistributienet. Het etiket van dit boekje en het etiket op het onderste deel van de behuizing geen de voorwaarden aan voor de instelling van het toestel: gastype en werkdruk.
Wanneer het gas worden verdeld door leidingen, moet het toestel aangesloten worden op de gasaanvoerinstallatie en
afdichtingen volgens de norm NBN D 51-003:
- ofwel met een starre metalen buisuit staal, waarvan de koppelingen moeten worden uitgevoerd door middel van verbindingsstukken met schroefdraad overeenkomstig norm EN 10226.
Ofwel met buizen in koper, waarvan de koppelingen moeten worden uitgevoerd doormiddel van verbindingsstukken met mechanische.
- Ofwel met een buigzame buis van roestvrij staal met naadloze wand, met een lenghte van maximum 2 meter en afdichtingen volgens de norm. Deze buis要去 zodanig geinstalleerd worden dat hij Niet in contact kan komen met bewegende delen van de inbouwmodule (bij voorbeeld laden) en mag Niet door ruimtes lopen die kuren worden gezuld.
Wanner het gas rechtstreeks door een fles wordt geleverd, moet het toestel, gevoed door een drukregelaar, worden aangesloten:
-
ofwel met buizen in koper, waarvan de koppelingen moeten worden uitgevoerd doormiddel van verbindingsstukken met mechanische.
-
Ofwel met een soepele buis van roestvrij staal met naadloze wand, met een lenghte van maximum 2 meter en afdichtingen volgens norm UNI 9264. Deze buis要去 zodenig geinstalleerd worden dat hij Niet in contact kan komen met bewegende delen van de inbouwmodule (bij voorbeeld laden) en mag Niet door ruimtes lopen die+kennen worden gemuld. Wij raden aan op de soepele buis het speciale, in de handel gemakkelijk te verkrijgen verloopstuk aan te brengen, om de verbinding met de pakkinghouser van de drukregelaar die op de fles is gemonteerd te vereenvoudigen.
-
Ofwel met rubberen slang conform de normen, nicht karten dan 400mm en Niet longer dan 1500 mm, hecht bevestigd aan de rebberdrager door middel van veiligheidsbandjes volgens de normen.
Als de aansluiting afgewerkt is, moet u de perfectedichting controeren en waar bij gebruik maken van een zeepoplossing en nooit van een vlam.
WAARSCHUWING:
-
het verbindingsstuk voor de gastoevoer maar het apparaat heeft een interne Ronde bedrading van 1/2 ," mannelijk, overeenkomstig normen EN 10226.
-
Het apparatus is conform de voorschriften van de hieronder genoemde Europese Richtlijnen:
EG 2009/142 betreffende de Gasvelligheid.


INSTALLATION
8) ELEKTRISCHE AANSLUITING
BELANGRIJK:
de installmentie dient uitgevoerd te worden volgens de instructies van de fabrikant. Een foutieve installmentie kan letsels en schadeveroorzaken aan Personen, deren of voorwerpen. De fabrikant kan hiervoor nicht aansprakelijk gesteld worden.
De elektrische aansluiting dient te worden uitgevoerd conform de normen en de bepalingen van de geldende wetgeving.
Alvorens u overgaat tot aansluiting moet u het volgende controlleren:
- de spanning overeenkomt met de waarde op het etiket met eigenschappen en dat de diameter van de kabels van de elektrische installmente de belasting, die ook op het etiket is vermeld, kan verdragen.
- De capacité van de elektrische installmenten van de stopcontacten geschikt is voor het maximum vermogen van het toestel (zie het etiket op het onderste.Deel van de behuizing).
- Het stopcontact of de installment is uitgerust met een afdoende aarding volgens de normen en de bepalingen van de acteel geldende wetgeving. Wij wijzen elke verantwoordelijkheid af voor het Niet naleven van deze bepalingen.
Wanner de aansluiting op het elektriciteitsnet wordt uitgevoerd door middel van een stopcontact:
- monteer op de voedingskabel "C", indien nicht voorzien, (zie aflb. 11) een genormaliserde stekker die geschikt is voor de belasting die vermeld staat op het etiket. Sluit de draden aan volgens het schema van aflb. 11 en let op de hieronder gegeven overeenkomsten:
letter L (fase) = bruine draad;
letter N (neutraal) = blauwe draad;
symbool aarde groen-gele draad.
- De voedingskabel moet zodanig geplaatst worden dat hij op geen enkel punt een temperatuur van 90^ bereikt.
- Gebruik voor de aansluiting geen reducties, verloopstukken of aftakstekkers, aangezien zij
slechte contacten kuren veroorzaken met als gevolg gevaarlijke oververhitting.
- De output moet toegankelijk zijn na de geintegreerde functie.
Wanner de aansluiting rechtstreeks op het net wordt uitgevoerd:
- plaats tussen het toestel en het net eenmeerpolige schakelaar, afgestemd op debelasting van het toestel, met een openingtussen de contacten van minstens 3mm
- Denk eraan dat de aardkabel nicht onderbroken mag worden door de schakelaar.
- Kan de elektrische aansluiting ook worden beschermd met een differentiaalschakelaar met hoge gevoeligheid.
Wij raden u sterk aan de groen-geel gekleurde aarddraad vast te makean aan een efficiente aardinstallatie.
Vooraleer elke onderhoudshandeling uit te voeren op het elektrische gedeelte van het apparaat, moet het losgekoppeld worden van het elektriciteitsnet.
Als de installmentie wijzigingen vereist aan de elektrische installmentie van de woning of als de stekker van het apparaat incompatibel is met het stopcontact, vraag dan aan gekwalificeerd personeel om deze wijzigingen en/of verranging uit te voeren. Deze LASTe dient, in het bijzonder, ook te controleren of de diameter van de kabels van het stopcontact geschikt zichn voor het geabsorbeerd vermogen van het apparaat.
WAARSCHUWINGEN:
al once producten zijn conform de Europese Normen en betreffende wijzigingenaarop.
Het product is dus conform de eisen van de geldende Europese Richtlijnen met betrekking tot:
- elektromagnetische compatibiliteit (EMC);
- elektrische veiligung (LVD);
- beperking van het gebruik van bepaalde gevaarlijke stoffen (RoHS);
- EcoDesign (ERP).
REGELINGEN
Voor u welke regeling dan ook gaat uitvoeren, dient u de stroom van het toestel uit te schakelen.
Aan het eind van de regelingen of voorafgaande regelingen要去en de eventuele verzegelingen door de technicus worden hersteld.
De regeling van de primaire lucht is op unsere branders Nietoodzakelijk.
9) KRANEN
Regeling van het "Minimum":
- verwijder de bedieningsknop "M" (afb. 12 en 12/A) die aan de kraan bevestigd is door er een lichte druk op uit te oefenen. De by-pass voor de regeling van de minimumtoevoer kan zich naast de kraan (afb. 12) of in het staafje bevinden. De regeling worden maybeik gemaakt door eenkleine schroevendraier "D" naast de kraan (afb. 12) of in de opening "C" in het staafje van de kraan (afb. 12/A) teplaatsen.
Draai de by-pass rechtsom of linksom, en stel de vlam in op dekleinste positie. Wij raden u aan nicht te overdrijven met het "Minimum": dekleine vlam moet continu en stabel branden.
Controleren of bij een snelle overgang van de "Maximum" positie waar de "Minimum" positie de vlam Niet uitdooft.
Monteer de verschillende onderdelen opnieuw.
Bovengenoemde regeling mag uitsluitend worden uitgevoerd met branders die werken op G20 of G25, verwijl met branders die werken op G30 of G31 de schroef helemaal moet worden vastgedraaid (draaien in wijzerzin).
De hierboven beschreiben handelingen{kunnen gemakkelijk uitgevoerd worden om het even hoe de kookplaat geplaatst of vastgemaakt is aan het meubel.
WAARSCHUWING:
Om de minimum "DUAL" brander af te stellen moet u eerst de bus "E" (afb. 12) verwijdenen.
Bij een "DUAL" brander regelt de afstelschroef gesitueerd binnenin het stangetje van de kraan de centrale vlam, verwijl de schroef gesitueerd naast de kraan de externe vlam regelt.
HET AFSTellen VAN PRIMAIRE LUCHT IS NIET NODIG OP DE BRANDERS.
10) VERVANGING MONDSTUKKEN
De branders konnen worden aangepast aan de diverse soorten gas door mondstukken te monteren die overeenstemmen met het gebruikte gas. Om dit te doen is het nodig de koppen van de branders weg te nemen en met een rechte sleutel "B" het mondstuk "A" (zie afb. 13) los te schroeven en te verrangen door een mondstuk dat overeenstemt met het gebruikte gas. Wij raden aan het mondstuk krachtig vast te zetten.
Nadat hij deze verrangingen heeft gedaan moet de technicus verdergaan met het regelen van de branders zoals beschreven in paragraf 9, de eventuele organen voor regeling of Voorafgaande regeling verzegelen en op het toestel het aanwezigete tiket verrangen door het etiket dat overeenstemt met de neue gasregeling. Dit etiket zit in de verpakking van de verrangingsmondstukken.
De envelop met de injectoren en de etiketten kan inbegrepen zich in de uitrusting of beschikbaar zich bij het erfende service centrum.
Voor het gemak van de installmenteur drukken wij hieronder een tabel af met de capaciteiten, de thermische capaciteiten van de branders, de diameter van het mondstuk en de werkingsdruk voor de diverse soorten gas.



VERANDERINGEN
PLAATS VAN DE BRANDERS

GWS3811.0ED

GKS3820.0ED
| EEgaskookplaat |
| 56,4% |
| EEgaskook plaat |
| 58,3% |

GKS9851.0ED
| EEgaskookplaat |
| 57,4% |
LABEL
| BRANDERS | GAS | WERKINGSDRU mbar | WARMTE-VERMOGEN | DIAMETER SPROEIER Max.100 mm | WARMTE-VERMOGEN (W) | ||||
| N° | BENAMING | g/h l/h Min | gas burner* | ||||||
| 1 | DUAL totaal** | G 30 - BUTAAN | 28 - 30 | 436 | 2 x 80 B + 46 B | 3500 | 6000 | 56,4% | |
| G 31 - PROPAAN | 37 | 429 | 2 x 80 B + 46 B | 3500 | 6000 | ||||
| G 20 - AARDGAS | 20 | 571 | 2 x 125 A + 71 A | 3500 | 6000 | ||||
| G 25 - AARDGAS | 25 | 664 | 2 x 134 A + 74 A | 3500 | 6000 | ||||
| DUAL centraal | G 30 - BUTAAN | 28 - 30 | 58 | 46 B | 400 | 800 | --- | ||
| G 31 - PROPAAN | 37 | 57 | 46 B | 400 | 800 | ||||
| G 20 - AARDGAS | 20 | 76 | 71 A | 400 | 800 | ||||
| G 25 - AARDGAS | 25 | 89 | 74 A | 400 | 800 | ||||
| 2 | Snel | G 30 - BUTAAN | 28 - 30 | 218 | 85 | 800 | 3000 | 60,1% | |
| G 31 - PROPAAN | 37 | 214 | 85 | 800 | 3000 | ||||
| G 20 - AARDGAS | 20 | 286 | 117 Y | 800 | 3000 | ||||
| G 25 - AARDGAS | 25 | 332 | 125 F2 | 800 | 3000 | ||||
| 3 | Semisnel | G 30 - BUTAAN | 28 - 30 | 127 | 68 | 550 | 1750 | 56,6% | |
| G 31 - PROPAAN | 37 | 125 | 68 | 550 | 1750 | ||||
| G 20 - AARDGAS | 20 | 167 | 98 Z | 550 | 1750 | ||||
| G 25 - AARDGAS | 25 | 194 | 98 Y | 550 | 1750 | ||||
| 4 | Hulp | G 30 - BUTAAN | 28 - 30 | 73 | 51 | 450 | 1000 | N.A. | |
| G 31 - PROPAAN | 37 | 71 | 51 | 450 | 1000 | ||||
| G 20 - AARDGAS | 20 | 95 | 75 X | 450 | 1000 | ||||
| G 25 - AARDGAS | 25 | 111 | 73 F1 | 450 | 1000 | ||||
In overeenstemming met Verordening nr 66/2014 EU-maatregelen voor de uitvoering van Richtlijn 2009/125/EC zijn de prestaties (EEgas brander) was berekend overeenkomstig EN 30-2-1 laatste evaluatie met de G20.

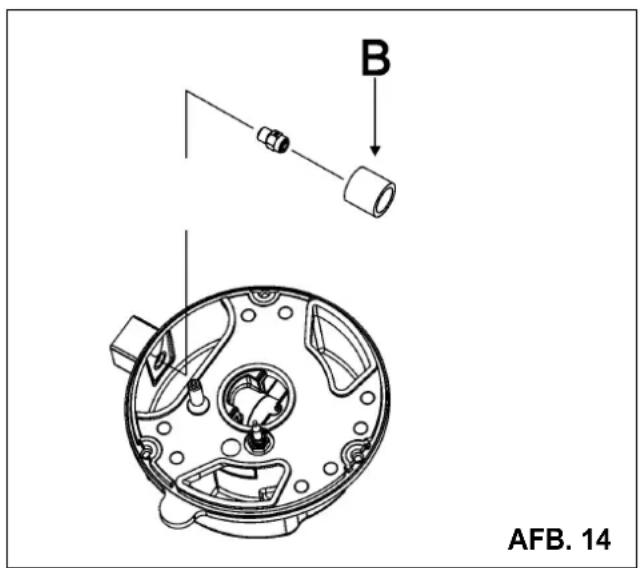

*Mount met de bus (B) indien aanwezig (zie fig. 14).
VERANDERINGEN
PLAATS VAN DE BRANDERS
GMS7651.0E GMS9651.0E


| EEgaskook plaat |
| 63,8% |
| EEgaskook plaat |
| 63,4% |
LABEL
| BRANDERS | GAS | WERKDRUK mbar | WARMTE-VERMOGEN | DIAMETER SPROEIER Max/100 mm | WARMTE-VERMOGEN (W) | ||||
| N° | BENAMING | g/h l/h Min. | EEgas burner** | ||||||
| 1 | WOK Dubbele Krans* | G 30 - BUTAAN | 28 - 30 | 291 | 100 B | 1800 | 4000 | 59.0% | |
| G 31 - PROPAAN | 37 | 286 | 100 B | 1800 | 4000 | ||||
| G 20 - AARDGAS | 20 | 381 | 145 A | 1800 | 4000 | ||||
| G 25 - AARDGAS | 25 | 443 | 148 A | 1800 | 4000 | ||||
| 2 | Snel | G 30 - BUTAAN | 28 - 30 | 218 | 87 B | 800 | 3000 | 65.3% | |
| G 31 - PROPAAN | 37 | 214 | 87 B | 800 | 3000 | ||||
| G 20 - AARDGAS | 20 | 286 | 128 A | 800 | 3000 | ||||
| G 25 - AARDGAS | 25 | 332 | 135 A | 800 | 3000 | ||||
| 3 | Semisnel | G 30 - BUTAAN | 28 - 30 | 127 | 66 B | 550 | 1750 | 65.5% | |
| G 31 - PROPAAN | 37 | 125 | 66 B | 550 | 1750 | ||||
| G 20 - AARDGAS | 20 | 167 | 98 A | 550 | 1750 | ||||
| G 25 - AARDGAS | 25 | 194 | 103 A | 550 | 1750 | ||||
| 4 | Hulp | G 30 - BUTAAN | 28 - 30 | 73 | 50 B | 450 | 1000 | N.A. | |
| G 31 - PROPAAN | 37 | 71 | 50 B | 450 | 1000 | ||||
| G 20 - AARDGAS | 20 | 95 | 77 A | 450 | 1000 | ||||
| G 25 - AARDGAS | 25 | 111 | 77 A | 450 | 1000 | ||||
| 25 | DUAL totaal* | G 30 - BUTAAN | 28 - 30 | 345 | 2 x 72 B + 46 B | 2700 | 4750 | 57.4% | |
| G 31 - PROPAAN | 37 | 339 | 2 x 72 B + 46 B | 2700 | 4750 | ||||
| G 20 - AARDGAS | 20 | 452 | 2 x 115 A + 71 A | 2700 | 5000 | ||||
| G 25 - AARDGAS | 25 | ||||||||
| DUAL centraal | G 30 - BUTAAN | 28 - 30 | 58 | 46 B | 300 | 800 | N.A. | ||
| G 31 - PROPAAN | 37 | 27 | 46 B | 300 | 800 | ||||
| G 20 - AARDGAS | 20 | 76 | 71 A | 300 | 800 | ||||
| G 25 - AARDGAS | 25 | ||||||||
*In overeenstemming met Verordening nr 66/2014 EU-maatregelen voor de uitvoering van Richtlijn 2009/125/EC zijn de prestaties (Eegas brander) was berekend overeenkomstig EN 30-2-1)[-1](lastste evaluatie met de G20.
**Mount met de bus (B) indien aanwezig (zie fig. 14).
ONDERHOUD
TYPES EN DOORSNEDEN VAN DE VOEDINGSKABELS
| TYPE KOOKPLAAT | TYPE KABLE | VOEDING 1 FASE |
| Gaskookplaat | H05 RR - F | Doorsnede 3 x 0.75 mm² |
OPGELET!!!
Bij verranging van de voedingskabel moet de installmenteur de aarddraad (B) langer honden dan de fasedraden (zie afb. 15) en bovendien rekening honden met de aanwijzingen van paragraaf 8.
WAARSCHUWING: HET ONDERHOUD MAG UITSLUITEND UITGEVOERD WORDEN DOOR BEVOEGDE PERSONEN.
In geval van gebreken aan of smeden in de kabel, moet u wegCAAAN bij de kabel en er nicht aankommen. Bovendien moet de stekker van het toestel eruit gehaald worden en mag het toestel Niet ingeschakeld worden. Bel het dichtstbijzije derkende servicecentrum om het probleem op te losesen.
Dit toestel is voor het de fabriek verliet gekeurd en afgesteld door kundig en gespecialiseerd personeel om de Beste werkingsresultaten te garanderen.
De originele verwangingsonderdelen vindt u alleen in unsere Technische Assistentiecentra en geauthoriseerde winkels.
Elke herstellung of afstelling die later nodig blij te zich dient te worden gedaan met de grootste zorg en aandacht door gekwalificeerd personeel.
Om deze reden raden wij aan u steeds te wenden tot de dealer die het toestel heeft verkocht of tot ons dichtst bijzijnde Assistentiecentrum, met vermelding van het merk, het model, het serialummer en het soort gebrek van het toestel in uw bezit. De betreffende gegevens zijn afgedrukt op het etiket aan de onderkant van het toestel en op het etiket op de doos van de verpakking.
Aan de hand van deze informatatie kan de technicus zorgen voor de geschikte verrangingsonderdelen en zodoende eenijdige en doeltreffende ingreep garanderen. Wij raden u aan deze gegevens hieronder te noteren, zatat u ze steeds bij de hand hebt:
MERK:
MODEL:
SERIE:


TECHNISCHE GEGEVENS VERMELD OP HET KENMERKENETIKET
GWS3811.0ED
CATEGORIE = II2L3B/P
G 30 - BUTAAN = 28 - 30 mbar
G 31 - PROPAAN = 37 mbar
G 20 - AARDGAS = 20 mbar
G 25 - AARDGAS = 25 mbar
Σ Qn AARDGAS = 6.0 kW
QnGPL = 436g / h (G30)
QnGPL = 429g / h (G31)
Spanning = 220 - 240V
Frequentie = 50 / 60Hz
GKS3820.0ED
CATEGORIE = II2L3B/P
G 30 - BUTAAN = 28 - 30 mbar
G 31 - PROPAAN = 37 mbar
G 20 - AARDGAS = 20 mbar
G 25 - AARDGAS = 25 mbar
Σ Qn AARDGAS = 4.75 kW
QnGPL = 345g / h (G30)
QnGPL = 339g / h (G31)
Spanning = 220 - 240V
Frequenie = 50 / 60Hz
GKS9851.0ED
CATEGORIE = II2L3B/P
G 30 - BUTAAN = 28 - 30 mbar
G 31 - PROPAAN = 37 mbar
G 20 - AARDGAS = 20 mbar
G 25 - AARDGAS = 25 mbar
Σ Qn AARDGAS = 13.5 kW
QnGPL = 981g / h (G30)
Qn GPL = 964~g / h (G31)
Spanning = 220 - 240V
Frequenie = 50 / 60Hz
GMS7651.0E
CATEGORIE = I2L3B/P
G 30 - BUTAAN = 28 - 30 mbar
G 31 - PROPAAN = 37 mbar
G 20 - AARDGAS = 20 mbar
G 25 - AARDGAS = 25 mbar
Qn AARDGAS = 11.5 kW
QnGPL = 545g / h (G30)
QnGPL = 536g / h (G31)
Spanning = 220 - 240V
Frequentie = 50 / 60Hz
GMS9651.0E
CATEGORIE = I2L3B/P
G 30 - BUTAAN = 28 - 30 mbar
G 31 - PROPAAN = 37 mbar
G 20 - AARDGAS = 20 mbar
G 25 - AARDGAS = 25 mbar
QnGPL = 12.25kW
Qn AARDGAS = 12.50 kW
QnGPl = 891 (G30)
QnGPL = 875 (G31)
Spanning = 220 - 240V
Frequenie = 50 / 60Hz

Dit toestel is duidelijk volgens de Europese richtlijn 2002/96/EG betreffende het Elektro en Elektronische Materialaal van het Afval (WEEE).
Deze richtig is het kader van een geldigheid In heel Europa van terugkeer en het recycling van op Afval Elektro en Elektronisch Materialaal.
BE
NL
ПОБOXH:
Paiia kataw 8 eWv TpEeI va Kpatouvtai paKpia, EKToc av ETTTEUovTai OUVexw.
Autn n ouokeu n mtope i va xnpoiopointhetai aTIO piaiaac aTIO 8
ETWV KAI AVW KAI TA ATOa ME EIWUEVSOWATIKEC, AIOHTNPIAKEC N
diavontikec IKAvOTNTECN EAAEIIN EUMTEPIAC KAI YVWOnc, EFOOov
ETIIBAETTOVtai n exouv EKIIaIDEutei OXETIKa ME Tn XpnoT TcS OUAKEUNC ME
aQPAALn TPOTTo KAI VA EXOUV KAATAVONOEITouc KIVDUVouc TIOU
UTTEIOEPOXOVTAI.
Ta piaiia dEv npéTTe va paiouv e Tn ouokeuñ.
