Producttype	Buffervat voor warmtepomp
Merk	Nibe
Model	UKV 40
Inhoud	39 liter
Gewicht	16 kg
Maximale druk	6 bar (0,6 MPa)
Bedrijfstemperatuur	+4 °C tot +95 °C
Referentie	088 470
Energieklasse	B
Warmteverlies	28 W
Hydraulische aansluiting aanvoercircuit (XL1)	G1" binnendraad
Hydraulische aansluiting vanaf warmtepomp (XL8)	G1" binnendraad
Materiaal van het vat	Staal met polyurethaanschuimisolatie
Buitenafwerking	Wit poedergecoat plaatstaal met kunststof uiteinden
Installatie	Verticaal aan de muur, inclusief bevestigingsbeugel
Belangrijkste functies	Volume vergroten, temperatuurpieken verminderen, bescherming tegen verwarmingsgeluiden, hydraulische scheiding
Onderhoud	Veiligheidsklep 4 keer per jaar controleren; contacteer de installateur voor onderhoud
Veiligheid	Veiligheidsklep max 6 bar; omgevingstemperatuur vorstvrij (min. 0 °C)
Onderdelen	Alleen originele NIBE-onderdelen
Conformiteit	Drukapparatuurrichtlijn 2014/68/EU
Serienummer	Op het etiket boven het product (14 cijfers)
Gebruik	Voor warmtepomp, centrale verwarming

Veelgestelde vragen - UKV 40 Nibe

Wat is de inhoud van het Nibe UKV 40 buffervat?

De inhoud is 39 liter.

Wat is de maximale werkdruk?

De maximale druk is 6 bar (0,6 MPa).

Hoe installeer ik het UKV 40 buffervat?

Het wordt verticaal aan de muur bevestigd met de meegeleverde beugel. De installatie moet door een professional worden uitgevoerd.

Welke hydraulische aansluitingen gebruiken?

Twee G1' binnendraad aansluitingen: XL1 voor het aanvoercircuit van de verwarming, XL8 voor de aankomst vanaf de warmtepomp.

Wat is het temperatuurbereik van het vat?

De bedrijfstemperatuur is +4 °C tot +95 °C.

Hoe ontlucht ik het buffervat?

Draai de ontluchtingsaansluiting (XL8) aan de bovenkant los tot er water uitstroomt, en draai dan weer dicht.

Welk regelmatig onderhoud is nodig?

Controleer de veiligheidsklep 4 keer per jaar door deze handmatig te openen om de doorstroming te verzekeren.

Kan ik niet-originele NIBE onderdelen gebruiken?

Nee, alleen originele NIBE-onderdelen mogen worden gebruikt om veiligheid en conformiteit te garanderen.

Waar vind ik het serienummer?

Het serienummer (14 cijfers) staat op het etiket boven het product.

Kan het buffervat met elke warmtepomp worden gebruikt?

Ja, de UKV 40 is geschikt voor verschillende systemen en vergroot het volume en vermindert temperatuurpieken.

GEBRUIKSAANWIJZING UKV 40 Nibe

34Belangrijke informatatie
36Voor de gebruiker
37Voor de installmenter
39Technische gegevens

Romanian

40Informati importante

Svenska

Viktig information

SÄKERHETSINFORMATION

Belangrijke informatie

VEILIGHEIDSINFORMATIE

In deze handleiding worden de installment- en onderhouds, procedures voor uitvoering door specialisten beschreiben. De handleiding要去 bij de klant worden achtergelaten.

Dit apparaat kan worden gezruikt door kinderen vanaf 8aar of door personen met beperkingen van psychische, zintuigelijke of lichamelijke aard, of door perso

nen met gebrek aan kennis en ervaring T wonneer zij onder toezicht staan en in- stricties hebben ontvangen om het apparaat veilig te gebruiken en zij de bijkomende bevaren begrijpen. Kinderen mo gen Niet met het apparaat spelen. Het ho reinigen en onderhoud dat door de gebru ker mag worden uitgevoerd, kan nicht zonder toezicht door kinderen worden uitgevoerd.

Dit is een vertaling van de originele handleiding. De handleiding mag nicht worden vertaald zonder goedkeuring van NIBE.

Rechten om ontwerpwijzigingen door te voeren zichoorbehonden.

©NIBE 2023.

ALGEMEEN

UKV 40 is ontworpen en gemaakt volgens goed technisch gebruik¹teneinde een veilig gebruik te garanderen.

S Richtlijn Drukapparatuur 2014/68/EU Artikel 4 lid 3.

SERIENUMMER

Het serienummer staat boven op het product.

LET OP!

Vermeld bij het doorgeven van een storing altijd het serialummer van het product.

TERUGWINNING

Laat het afvoeren van de verpakking over aan de installmenteur van het product of aan speciale afvalstations.

Doe gebruekte producten nicht bij het normale huisnoudelijkke afval. Breng het maar een speciala afvalstation ofaar een dealer die dit type service aanbiedt.

Het onjuist afvoeren van het product door de gebruiker leidt tot boetes volgens de actuèle wetgeving.

SYMBOLEN

Uitleg van symbolen die in deze handleiding geleukt können worden.

Voorlichtig!

Dit symbol duidt aan dat een person of de machine gevaar loopt.

LET OPI!

Dit symbolism duidt belangrijke informatie aan over zaken waar u rekening mee moet hondenijdens installereren of onderhoden van de installment.

KEURMERK

Uitleg van symbolen die op label(s) van het product kuren staan.

INSPECTIE VAN DE INSTALLATIE

Volgens de geldende voorschriften要去 de verwarmingsinstallatie aan een inspectie worden onderworpen voordat deze in gebruik worden genomen. De inspectie要去 door een daartoe bevoegt persoon worden uitgevoerd.

✓		OpmerkingenBeschrijving	ning	DatumHand
Afgithe system (pagina 38)
	Afsluiters
	Overstortventiel

Voor de gebruiker

ONDERHOUD

De veiligheidsklep in het systeme waarin het buervat is geinstalleerd, moet regelmatig worden geinspecteerd (ongeveer vier koer peraar) om vastzitten te voorkomen.

Voor het controlleren van de klep opent u de verilgheidsklep handmatig en contrôleert u of er water door de afvoerleiding stroomt. Als dit Niet gebeurt, is de verilgheidsklep defect en moet deze worden verrangen.

SERVICE

Neem voor service contact op met de installerateur. Vermeld algid het serialummer (PZ3) (14 cijfers) en de installatiedatum.

Er mag alleen gebruik worden gemaakt van reserveonderden die worden geleverd door NIBE.

De UKV 40 kan op diverse manieren worden toegepast.

UKV 40 kan worden gebruikt bij een externe naregeling van het afgiftesystem. De warmtepomp voedt de UKV 40 dan conform de stoorklijregeling of vaste temperatuurinstelling. De externe naregelfunctie verzorgt de warmtedistributie van de UKV 40 maar het afgiftesystem.

Als de aanvoer maar het afgiftesystem kan worden beperkt met bijvoorbeeld thermostatische radiatorkranen, installeert u een UKV 40 als buertank. Dit zorgt ervoor dat de warm- tepomp zich warmte kwijt kan.

UKV 40 staat het ook möglichk een grotere volumestroom te krijgen aan het afgiftesystem dan alleen via de warmte-pomp.

Bij sommige installaties treden zogenaamde warmtetikken op als gevolg van veranderingen in de warmtevraag tijdens temperatuurveranderingen. Om tijdelijke temperatuurveranderingen weg te nemen en daarmee warmtetikken te voorkomen, installeert u een UKV 40 als buer:tussen de warm- tepomp en het afgiftesystem.

UKV 40 kan ook worden gebrukt om het systeemvolume¹ tevergroten en daarmee storingen te voorkomen.

Het buervat bestaat uit een dampdicht stalen vat met een polyurethaan isolatie. Buitenbekleding van wit, poedergecoat plaatmetaal met uiteinden van duurzaam kunststof.

De accumulator tank is ontworpen en gemaakt voor een maximale uitschakeldruk van 6 bar.

De werktemperatuur is +4 tot +95^ .

TRANSPORT

UKV 40 dienen verticaal en droog te worden vervoerd en opgeslagen.

MONTAGE

Het buffervat moet worden geinstalleerd op een droge plaats bij een temperatuur die nicht lager worden dan 0^ (vorstvrij).

MONTAGE

De UKV 40要去 vertical hangend aan de muur worden geinstalleerd. Installer eerst de meegeleverde montagebeugel op de muur, en hang verwolgens de UKV 40 aan de beugel.

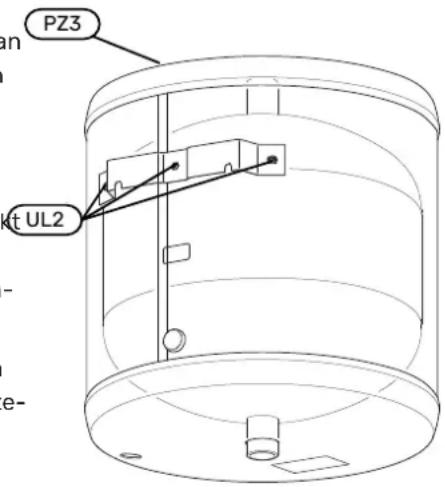

GELEVERDE COMPONENTEN

Ophangbeugel.

NaamAanduiding

Opengen voor wandbeugelUL2

Alle aansluitingen (inclusief aansluitingen of openings dideidingen moeten volgens de geldende normen en richtlijnen nicht worden gezruikt)要去en geisoleerd worden om het worden aangesloten.

energieverlies tot een minimum te beperken.

KOPPELINGEN

Voorlichtig!

Dit zijn schematische weergaven. Daadwerkelijkke installaties要去en worden gepland conform toe passelijkke standardarden.

Volumeverhoging en verminding van warmtepieken

Er worden een UKV 40 geinstalleerd als volumeverhoger in! Ontlucht het buervat door de aansluiting (XL8) los te die gezallen waarin het systemvolume in het afgiftesys- nemen aan de bovenkant van het buervat.

teemlagerisdanhetminimaaalanbevolenvolumevoor2.Vulhetvatvdaftapklep.

de warmstepomp.

Volume- en debietverhoger en reductie in warmtepieken

Er worden een UKV 40 geinstalleerd als volume- en debietverhoger in die gezallen waarin het systemvolume in het afgiftesystemlager is dan het minimaal aanbevolen volume voor de warmtepomp en/of het debiet worden beperkt zonder controle.

Volumeverhoging en vermindering van warmtepieken

Er worden een UKV 40 geinstalleerd als volumeverhoger in die gezallen waarin het systemvolume in het afgiftesystemlager is dan het minimaal aanbevolen volume voor de warmtepomp.

Bilbeidingen要去en volgens de geldende normen en rechtlijnend, als worden aangesloten.

De aftapklep worden geinstalleerd op de aanvoerleiding van het verwarmingssystem (XL1).

Het systemd waar de UKV 40 is geinstalleerd, moet worden voorzien van een overstortventiel van max. 6 bar (0,6 MPa).

De overstortleiding要去 bezelfde diameter—hebben als de overstortventielen. Fixeer de overstortleiding vanaf het overstortventiel over de gehele lenghte schuin omlaag en zorg ervoor dat deze vorstbestendig is en goed worden ondersteund. De uiststromopening van de overstortleiding要去 zichtaar� en mag Niet te zichbijklektrische componenten worden geplaatst.

Zorg ervoor dat ingaand water schoon is.

Neem bij onzekerheid contact op met uw installateur of bekijk de geldende standaarden.

VULLEN

Vul het buervat als volgt:

n1. Ontlucht het buervat door de aansluiting (XL8) los te nemen aan de bovenkant van het buervat.

1. Vul het vat via de aftapklep.

2. Wanner er uitsluitend water UIT de aansluiting (XL8) komt (eerst is er sprake van een mix van lucht en water), kan de aansluiting worden gesloten en is het buervat gezuld

Technische gegevens

AFMETINGEN

UKV 40

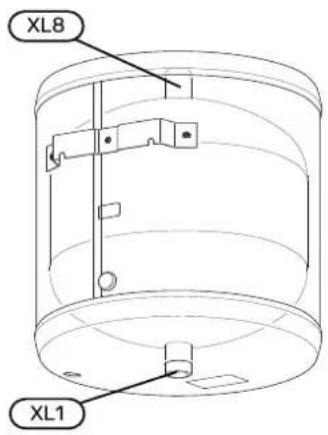

AANSLUITING VAN DE LEIDINGEN

UKV 40

AFMETENGEN LEIDING

Aansluiting
		G1" int.Aanvoerleiding, verwarmingssystemeXL1
		G1" int.Aansluiting vanaf de warmtepompXL8

Naam leverancier		NIBE
Model leverancier		UKV-40
Eciënieklasse 1		B
Warmteverlies	W	28
Volume	I	39

1 Schaal voor de eciennentiekasse van het product A+ tot F.
