MANUAL DE UTILIZARE UKV 40 Nibe

Manual de utilizare și instalare – Rezervor acumulator

Acest manual descrie procedurile de instalare și service depunere în aplicare de către specialiști.Acest manual trebuie lăsat clientului. Acest echipament poate fi folosit de copii cu varsta egala sau mai mare de 8 ani si de persoane cu capabilitati fizice, senzoriale sau mentale reduse, sau de persoane lipsite de experienta si cunostinte doar daca li s-a efectuat un instructaj specific pentru utilizarea acestui echipament in conditii de siguranta si daca au inteles riscurile care pot aparea. Copiii nu au voie sa se joace cu aceste echipamente. Curatarea si intretinerea echipamentului nu trebuie facuta de catre copii in lipsa unui supraveghetor. Acesta este un manual original. Nu se poate traduce fără aprobarea NIBE. Dreptul de a face modificari de design sau tehnice apartine. ©NIBE 2023. SIMBOLURI Explicarea simbolurilor care pot fi prezente în acest manual. NOTA Acest simbol indică un pericol pentru persoanesau aparat. Precautie Acest simbol indică informații importante despreceea ce trebuie să respectați la instalarea șiîntreținerea instalației dvs. MARCARE Explicarea simbolurilor care pot fi prezente pe eticheta(etichetele) produsului.

UKV 40 este conceput și produs în conformitate cu bunelepractici tehnice pentru asigurarea unei utilizări în siguranță. Directiva privind echipamentele sub presiune 2014/68/EU Articolul 4 punctul

Numărul de serie poate fi găsit în partea superioară aprodusului. Precautie Precizați întotdeauna numărul de serie alprodusului atunci când raportați un defect. RECUPERARE Lăsați eliminarea ambalajului în seama instalatoruluicare a instalat produsul sau stațiilor speciale desortare a deșeurilor.Nu eliminați produsele uzate împreună cu deșeurilemenajere. Acestea trebuie eliminate la o stație specială desortare a deșeurilor sau la o companie care prestează astfelde servicii.Eliminarea inadecvată a produsului de către utilizator ducela penalități administrative, în conformitate cu legislațiacurentă.UKV 4040 RomanianINSPECȚIA INSTALAȚIEI Reglementările actuale impun inspecția instalației de încălzire înainte de punerea în funcțiune. Inspecția trebuie realizată de către o persoană calificată adecvat. DataSemnăturăNoteDescriere

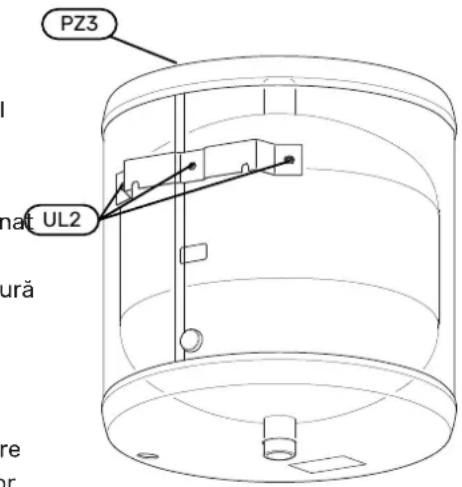

Agent termic (pagina 44) Robineți de izolare Supapă de siguranță 41UKV 40Pentru Utilizator ÎNTREȚINERE Supapa de siguranță a sistemului pe care este instalat rezervorul acumulator trebuie verificată periodic (de circa patru ori pe an) pentru prevenirea blocajelor. Pentru a inspecta supapa, deschideți supapa de siguranță manual și verificați dacă apa curge prin țeava de preaplin. Dacă acest lucru nu se întâmplă, atunci supapa de siguranță este defectă și trebuie înlocuită. SERVICE Pentru operații de service, contactați instalatorul. Numărul de serie (PZ3) (14 cifre) și data instalării trebuie întotdeauna specificate. Pot fi utilizate numai piese de schimb de la NIBE. UKV 4042Pentru instalator

UKV 40 are câteva domenii diferite de utilizare. UKV 40 se poate utiliza pe durata controlului extern al sistemului de încălzire. Pompa de căldură încarcă apoi UKV 40 cu condensare flotantă sau fixă. Funcția de control extern controlează distribuția căldurii de la UKV 40 la consumator. Dacă debitul către sistemul de încălzire poate fi restricționat cu ajutorul robineților cu cap termostatic, de exemplu, instalați un UKV 40 ca rezervor intermediar. Aceasta asigură un debit sigur către pompa de căldură. UKV 40 permite și un debit mai mare către sistemul de încălzire decât prin pompa de căldură. La unele instalații, au loc așa-numite clinchete de încălzire ca urmare a mișcărilor ce se petrec în timpul schimbărilor de temperatură. Pentru a elimina schimbările temporare de temperatură și, prin urmare, pentru a preveni clinchetele de încălzire, instalați o UKV 40 după instalația de încălzire. UKV 40 poate, de asemenea, fi utilizat pentru a crește volumul în sistem și, astfel, pentru a preveni disfuncționalitățile. Rezervorul acumulator constă dintr-un vas din oțel cu izolație împotriva condensului, cu izolație din poliuretan. Acoperire metalică exterioară albă, tablă vopsită electrostatic, cu capete din plastic durabil. Rezervorul acumulator este conceput și produs pentru o presiune limită maximă de 6bar. Temperatura de lucru este de +4 până la +95 °C. TRANSPORT UKV 40 trebuie transportată și depozitată într-un loc uscat. ASAMBLARE Rezervorul acumulator trebuie instalat într-o zonă uscată, la o temperatură care nu scade sub 0 °C (ferită de îngheț). MONTARE UKV 40 trebuie instalat în poziție verticală suspendat pe perete. Mai întâi, instalați consola de montare încastrată pe perete, apoi, suspendați UKV 40 de consolă. COMPONENTE LIVRATE Consolă de suspendare. LOCALIZAREA COMPONENTELOR UKV 40 PZ3 UL2 NumeDenumire Orificii pentru consolă de pereteUL2 Placă număr seriePZ3 43UKV 40INSTALARE Toate racordurile (inclusiv racordurile sau orificiile care nu sunt utilizate) trebuie izolate pentru a reduce la minimum pierderile de energie. CONEXIUNI NOTA Acestea sunt scheme de montaj. Instalările concrete trebuie planificate în conformitate cu standardele aplicabile. Creșterea volumului și reducerea impulsurilor de căldură Un UKV 40 este instalat ca amplificator de volum în cazurile în care volumul sistemului de climatizare se situează sub volumul minim recomandat pentru pompa de căldură. Amplificator de volum și debit și reducerea impulsurilor de căldură Un UKV 40 este instalat ca amplificator de volum și debit în cazurile în care volumul sistemului din sistemul de climatizare se situează sub volumul minim recomandat pentru pompa de căldură și/sau debitul sunt restricționate fără control. Creșterea volumului și reducerea impulsurilor de căldură Un UKV 40 este instalat ca amplificator de volum în cazurile în care volumul sistemului de climatizare se situează sub volumul minim recomandat pentru pompa de căldură. INSTALAREA CONDUCTEI Instalarea conductelor trebuie realizată în conformitate cu normele și directivele în vigoare. Robinetul de golire este instalat pe conducta de alimentare a sistemului de încălzire(XL1). Sistemul în care UKV 40 este instalat trebuie furnizat cu o supapă de siguranță de max. 6 bar (0,6 Mpa). Conducta de preaplin trebuie să aibă aceeași mărime cu aceea a supapelor de siguranță. Direcționați conducta de preaplin de la supapa de siguranță, înclinând-o de-a lungul întregii sale lungimi și asigurați-vă că este rezistentă la îngheț și bine susținută. Gura conductei de preaplin trebuie să fie vizibilă și să nu fie amplasată în apropierea componentelor electrice. Asigurați-vă că apa de alimentare este curată. Dacă nu sunteți sigur, contactați un instalator, iar, ca alternativă, consultați standardele aplicabile. UMPLERE Umpleți rezervorul acumulator după cum urmează:

1. Aerisiți rezervorul acumulator slăbind racordul (XL8) de

la partea superioară a rezervorului acumulator.

2. Umpleți vasul prin robinetul de golire.

3. Atunci când din racord curge numai apă (XL8) (inițial,

apare un amestec aer-apă), racordul poate fi închis, iar rezervorul acumulator este plin. UKV 4044Date tehnice DIMENSIUNI UKV 40 495G1” inv155Ø450160

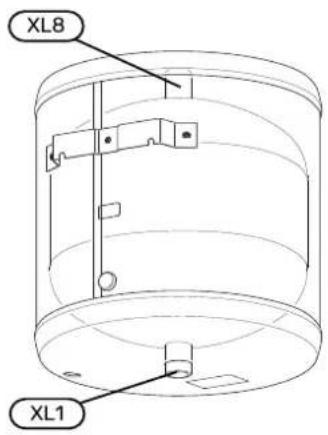

RACORDURI PENTRU CONDUCTE

UKV 40 XL8XL1 DIMENSIUNILE CONDUCTELOR Racord G1" int.Conductă de alimentare, sistem de încălzireXL1 G1" int.Conectare de la pompa de căldurăXL8

SPECIFICAȚII TEHNICE

UKV 40Model 39litriVolumul 16kgGreutate netă 0,6 / 6MPa/barPresiune max. de funcționare +4 - +95°CTemperatură max. de funcționare 088 470Nr. componentă ETICHETAREA ENERGETICĂ NIBEFurnizorUKV-40Model Clasă eficiență 28WPierderea de căldură39lVolumul Scală pentru clasa de eficiență a produsului A+ – F. 45UKV 40Ważne informacje
