| Type de produit | Ballon tampon pour pompe à chaleur |
| Marque | Nibe |
| Modèle | UKV 40 |
| Volume | 39 litres |
| Poids | 16 kg |
| Pression maximale | 6 bar (0,6 MPa) |
| Température de fonctionnement | +4 °C à +95 °C |
| Référence | 088 470 |
| Classe énergétique | B |
| Perte de chaleur | 28 W |
| Raccordement hydraulique circuit de départ (XL1) | G1" intérieur |
| Raccordement hydraulique depuis pompe à chaleur (XL8) | G1" intérieur |
| Matériau de la cuve | Acier avec isolation polyuréthane |
| Revêtement extérieur | Tôle thermolaquée blanche avec extrémités plastique résistant |
| Installation | Murale verticale, fourni avec support de fixation |
| Fonctions principales | Augmentation du volume, réduction des pics de température, protection contre les bruits de chauffage, séparation hydraulique |
| Entretien | Vérifier la soupape de sécurité 4 fois par an ; contacter l'installateur pour l'entretien |
| Sécurité | Soupape de sécurité max 6 bar ; température ambiante hors gel (0 °C min) |
| Pièces détachées | Pièces d'origine NIBE uniquement |
| Conformité | Directive équipements sous pression 2014/68/EU |
| Numéro de série | Sur l'étiquette au-dessus du produit (14 chiffres) |
| Usage | Pour pompe à chaleur, système de chauffage central |
FOIRE AUX QUESTIONS - UKV 40 Nibe
Questions des utilisateurs sur UKV 40 Nibe
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pompe à chaleur au format PDF gratuitement ! Retrouvez votre notice UKV 40 - Nibe et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil UKV 40 de la marque Nibe.
MODE D'EMPLOI UKV 40 Nibe
52Informatio
54Pour l'util
55Pour l'inst
57Données 1
Dansk
22Vigtig information
24Til brugeren
25Til installateten
27Tekniske oplysninger
Suomeksi
Für den Installateur
ALLGEMEINES
Voor de installmenteur
Le present manuel décrit l'installation et les procédures d'entretien ectuées par des spécialistes.
Le client doit conserver le manuel.
Cet apparéil peut être utilisé par des enfants à partir de 8 ans ainsi que des sonnes à CAPACITÉS PHYSiques, sensorielles et mentales réduites, ou sans Experience ni connaissance de l' apparéil, condition qu'ils soient sous la supervis d'un tiers ou qu'ils aient eu une expli tion concernant l'utilisation sécurisée e l' apparéil et qu'ils comprend les risques encourus. Les enfants ne doive pas jouer avec l' apparéil. Le nettoyage la maintenance de l' apparéil ne peut e ectué par des enfants sans surveillance.
Ce document est le manuel d'origine. Il ne peut pas etre traduit sans l'approbation de NIBE.
Tous droits réservés pour les modifications de design et techniques.
©NIBE 2023.
SYMBOLES
Explication des symboles pouvant gurer dans ce manuel.
REMARQUE!
Ce symbole indique un danger pour l'utilisateur ou l'appareil.
ATTENTION!
Ce symbole indique des informations importantes concernant les éléments à prendre en compte lors de l'installation ou de l'entretien.
MARQUAGE
Explication des symboles pouvant gurer sur l'étiquette ou les étiquettes du produit
GÉNÉRALITÉS
UKV 40 est concu et fabriqué conformément aux règles de l'art1 an de garantir une utilisation en toute sécurité.
1 Directive Equipements sous pression 2014/68/EU Article 4 paragraphe 3.
NUMERO DE SÉRIE
Le numéro de série gure au dessus du produit.
ATTENTION!
Pensez toujours à indiquer le nombre de série du produit lorsqu'you signez une défaillance.
enRECUPERATION
Laissez le soin à l'instantiateur de récapuerer l'emballage du produit ou déposez-le en déchetterie.
Ne jetez pas les produits usagés avec les ordures menagères. Ils doivent être jetsés en déchetterie ou
ondans un point de collecte proposant ce type de service.
ca une mise au rebut inappropriée du produit expose l'utilisation de leur à des sanctions administratives dénies par la législation en cours.
CONTRôle DE L'INSTALLATION
Les réglementations en vigueur exigent que l'installation de chauage soit contrôlee avant sa mise en service. Cette inspection doit etre realizede par une personne qualiee.
| ✓ | DateSignatu | |||
| Chauage (page 56) | ||||
| Vannes d'accêt | ||||
| Soupape de sécurité | ||||
Pour l'utilisateur
ENTRETIEN
La soupape de sécurité du système équipé du gallon tampon doit être inspectée régulièrement (environ quatre fois par an) pour éviter les blocages.
Pour inspector la soupape, ouvrez-la manuellement et vérifie que l'eau s'écoule dans le tuyau de trop-plain. Si ce n'est pas le cas, cela signie que la soupape de sécurité est défectueuse et qu'elle doit être remplacee.
ENTRETIEN
Contactez l'installateur pour procéder à l'entretien. Veillez à préciser le numéro de série (PZ3) (14 chires) et la date d'installation.
Seules des pieces de rechange fournies par NIBE doivent être utilisées.
Pour l'installateur
EMPLACEMENT DES COMPOSANTS
UKV 40
GÉNÉRALITÉS
UKV 40 convient à diérentes utilisations.
UKV 40 peut être utilisé pour la commande externe du système de chauage. La pompe à chaleur charge ensuite UKV 40 par condensation ottante ou xe. La fonction de commande externe contrôle la distribution de la chaleur de UKV 40 à l'utilisateur.
Si le début vers le système de chauage peut être limité à l'aide de thermostats de radiateur, par exemple, utilisez un UKV 40 comme ballon intermédiaire an d'assurer un début sécurisé pour la pompe à chaleur.
UKV 40 permet également de garantir que le débit vers le système de chauage reste plus élevé que dans la pompe à chaleur.
Certaines installations peuvent émettre des « bruits de chaue », qui sont dus à des mouvements occasionnés par des changements de température. Pour éviter ces changements temporaires de température et les « bruits de chaue » associés, raccordez un UKV 40 une fois le chiffre installé.
UKV 40 peut également être utilisé pour augmenter le volume du système et éciter ainsi tout dysfonctionnement.
Le ballon tampon intègre une cuve en acier isolée contre la condensation et une isolation en polyurethane. Le revêtement extérieur en tole thermolaquée blanche présente des extrémités en plastique résistant.
Le ballon tampon est conçu et fabriqué pour une pression de coupure maximale de 6 bar.
La température de fonctionnement est comprise entre +4 et +95^ .
TRANSPORT
UKV 40 doit être transporte et stocké à l'abri de l'humidité.
MONTAGE
Le ballon tampon doit être installé dans un endroit sec où la température ne descend pas en dessous de 0^ (hors-gel).
INSTALLATION
UKV 40 doit être accroché à un mur en position verticale. Fixez d'abord le support fourni au mur, puis installez UKV 40 sur ce support.

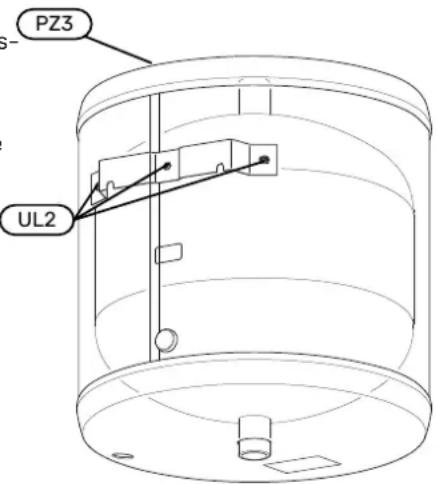

COMPOSANTS FOURNIS
Support de xation.
| tion | NomDésigna- |
| Orices pour le support muralUL2 | |
| 0- | numéro de sériePZ3 |
INSTALLATION
Tous les raccordements (y compris les raccordements et orices non utilisés) doivent être isolés an de limiter les pertes d'énergie.
RACCORDEMENTS
REMARQUE!
Les illustrations ci-après sont des schémas de原則. Les installations doivent être prévues fonction des normes applicables.
Augmentationduvolumeet réductiondes pics de température
Un UKV 40 permet d'augmenter le volume si le volume du Purgez le gallon tampon en desserrant le raccordement système dans le circuit de distribution n'atteint pas la valeur (XL8) situé sur sa partie supérieure.
minimale recommendée pour la pompe à chaleur.
Augmentation du volume et du début et réduction des pics de température
Un UKV 40 permet d'augmenter le volume et le débit si le volume du système dans le circuit de distribution n'atteint pas la valeur minimale recommendée pour la pompe à chaleur et/ou si le débit est réduit sans système de régulation.
Augmentationdu volumeet réductiondes pics de température
Un UKV 40 permet d'augmenter le volume si le volume du système dans le circuit de distribution n'atteint pas la valeur minimale recommendée pour la pompe à chaleur.
INSTALLATION DES TUYAUX
et L'installation hydraulique doit être effectuee conformement au aux normes et directives en vigueur.
La vanne de vidange est installée sur le circuit de départ du système de chauage (XL1).
Le système dans lequel UKV 40 est installé doit être équipé d'une soupape de sécurité dont la pression ne dépasse pas 6 bar (0,6 MPa).
en Laaille du tuyau de trop-plein doit etre identique a celle de la soupape de securite. Achemine z le tuyau de trop-plein depuis la soupape de securite en l'inclinant sur toute sa longueur et assurez-vous qu'il est protegedu gel et maintainu correctement.Louverture du tuyau de trop-plein doit etre visible et tenue eoignee de tout composant electrique.
Assurez-vous de la propriété de l'eau entrante.
En cas de doute, contacter un plombier ou se reporter aux normes applicables.
REMLISSAGE
Pour replir le ballon tampon, procedez comme suit :
du Purgez le ballon tampon en desserrant le raccordement d'oiseur (XL8) situé sur sa partie supérieure.
- Remplissez la cuve par la vanne de vidange.
- Lorsque seule de l'eau s'écoule du raccordement (XL8) (après un mélange d'air et d'eau), fermez le raccordement pour terminer l'opération de replissage du ballon tampon.
Données techniques
DIMENSIONS
UKV 40

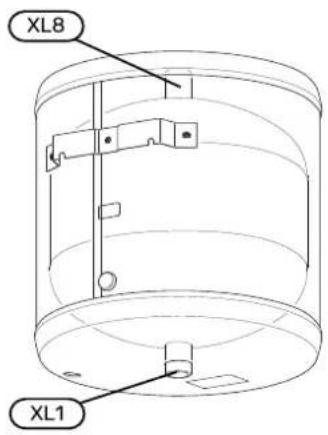

RACCORDEMENTS HYDRAULIQUES
UKV 40
CHARACTERISTIQUES TECHNIQUES
| UKV 40 | ||
| 39litre | ||
| 16kgPé | ||
| 0,6 / 6N | ||
| +4 - +95 | ||
| Réf. | 088 470 |
ÉTIQUETAGE ÉNERGÉTIQUE
| Fournisseur | NIBE | |
| Modèle | UKV-40 | |
| Classe d'écaciné 1 | B | |
| Perte de chaleur | W | 28 |
| Volume | I | 39 |
1 Echelle de la classe d'écaciné énergétique du produit A+ à F.
DIMENSIONS DES TUYAUX
| Raccordement | ||
| G1" int.Circuit de départ, système de chauageXL1 | ||
| G1" int.Raccordement depuis la pompé à chaleurXL8 | ||
