Produkttyp	Bufferttank för värmepump
Märke	Nibe
Modell	UKV 40
Volym	39 liter
Vikt	16 kg
Maximalt tryck	6 bar (0,6 MPa)
Drifttemperatur	+4 °C till +95 °C
Referens	088 470
Energiklass	B
Värmeförlust	28 W
Hydraulisk anslutning framledning (XL1)	G1" invändig
Hydraulisk anslutning från värmepump (XL8)	G1" invändig
Material i kärlet	Stål med polyuretanskumisolering
Yttre beklädnad	Vit pulverlackerad plåt med tåliga plaständar
Installation	Väggmonterad vertikalt, levereras med fästfäste
Huvudfunktioner	Volymökning, temperaturtoppreducering, skydd mot värmeljud, hydraulisk separering
Underhåll	Kontrollera säkerhetsventilen 4 gånger per år; kontakta installatören för underhåll
Säkerhet	Säkerhetsventil max 6 bar; frostfri omgivningstemperatur (0 °C min)
Reservdelar	Endast original NIBE-delar
Överensstämmelse	Tryckbärande anordningar direktiv 2014/68/EU
Serienummer	På etiketten ovanför produkten (14 siffror)
Användning	För värmepump, centralvärmesystem

Vanliga frågor - UKV 40 Nibe

Vad är volymen på bufferttanken Nibe UKV 40?

Volymen är 39 liter.

Vad är det maximala drifttrycket?

Det maximala trycket är 6 bar (0,6 MPa).

Hur installerar man bufferttanken UKV 40?

Den monteras på väggen i vertikalt läge med medföljande fäste. Installationen måste utföras av en professionell.

Vilka hydrauliska anslutningar ska användas?

Två G1" invändiga anslutningar: XL1 för värmesystemets framledning, XL8 för inkommande från värmepumpen.

Vad är temperaturintervallet för tanken?

Drifttemperaturen är +4 °C till +95 °C.

Hur luftar man bufferttanken?

Lossa luftanslutningen (XL8) i den övre delen tills vatten rinner ut, stäng sedan.

Vilket regelbundet underhåll krävs?

Kontrollera säkerhetsventilen 4 gånger per år genom att öppna manuellt för att säkerställa flöde.

Kan jag använda icke-NIBE-delar?

Nej, endast original NIBE-delar får användas för att garantera säkerhet och överensstämmelse.

Var hittar jag serienumret?

Serienumret (14 siffror) finns på etiketten ovanför produkten.

Kan bufferttanken användas med vilken värmepump som helst?

Ja, UKV 40 passar olika system och möjliggör volymökning och temperaturtoppreducering.

BRUKSANVISNING UKV 40 Nibe

Denna handbok beskriver installations- och servicemoment avsedda att utforas av fackman.

Handboken skä lamnas kvar hos kunden.

Apparaten fär användas av barn over ár och av personer med fysisk, sensorer mental funktionsnedsätting samt av personer som saknar erfarenhet elekunskap under forutsätting att de fär handleding eller instruktioner om hur man använder apparaten på att sakert sätt och informeras sa att de Förstare eventuella risker. Barn fär inte leka me apparaten. Låt inte barn rengöra eller underhälla apparatenutan handleding.

Detta ar en originalhandbok. Oversattnin farr inte ske utan godkannande av NIBP

Med forbéhäll for konstruktionsändringar.

©NIBE 2023.

SYMBOLER

Förklaring till symboler som kan forekomma i denna ma

OBS!

Denna symbol betyder fara for manniska ell skin.

TANK PAI

Videnna symbol nns viktig information om vad du ska tanka pa nar du installerar ell er servar a laggningen.

SERIENUMMER

Serienumret hittar du pa toppen av produits.

TANK PAI

Uppge alltid Produktens seriENUMmer när du gör en felanmälan.

8 ATERVINNING

Lämna avfallsshanteringen av emballaget till den installer som installerade produits aller till särskilda avfallsstationer.

Närprodukten ar uttjänt fär den inte slängas bland vanligt hushällsavfall. Den skä lämnas in till särskilda avfalls-stationer eller till äterförsäljare som tillhandahallerenna typ av service.

edFelaktig avfallshantering av produits fran anvandarens sida gor att administrativa pafoljder tillampas i enlight med gallande lagstiftning.

LANDSSPECIFIK INFORMATION

Sverige

Garanti- och försäkringsinformation

Det ar agaren som har huvudansvaret for anlaggningen.

Om du misstänker att anlaggningen pa nagot satt inte fungerar som den ska annaler du detta omgaende till installa

daren ell er den du kope產品en av.

Mellan privatperson och foretaget som s Salt UKV 40 galler konsumentlagen. For fullstandiga villkor se www.konsumentnyerket.se.

Mellan NIBE och det foretag som salt Produkten gäller AA VVS. I enlighet medenna lämnar NIBE tre árs produktgaranti till foretaget som saltprodukten. Produktgarantin ersätter inte Höjd energiförbrukning eller skada som uppkommen p.g.a.

and yttre omständigheter som t.ex. felaktig installation, vatten-kan-kvalite eller elektriska spanningsvariationer.

MÄRKNING

Förklaring till symboler som kan forekomma på produits etikett/etiketter.

ALLMÄNT

UKV 40 ar konstruerad och tillverkad enligt god teknik praxis'for att sakerstalla en saker anvandning.

Enligt gällande regler ská värmeanlaggningen undergo installationskontroll innan den tas i bruk. Kontrollen fär endast utforas av person som har kompetens for uppgiften.

✓				DatumSigna
Värmebärare (sida 8)
	Avständningsventiler
	Säkerhetsventil

Till användaren

TILLSYN OCH SKÖTSEL

Sakerhetsventilen i det system)där ackumulatortanken ar installerad sca kontrolleras regelbundet (ca fyra ganger per ár)for att forhindra igensätting.

Kontrollen sker genom att öppna sakerhetsventilen manuellt, vatten ská daß strömma genom spillröret. Skulle sä ej ske är sakerhetsventilen defekt och maste bytas.

SERVICE

Vid behov av service, kontakta installmenten. Serienummer

(PZ3) (14 siror) och installationsdatum ske alltid uppges.

Endast av NIBE leverade reservdelar farnvandas.

Till installatoren

KOMPONENTPLACERING

UKV 40

ALLMÄNT

UKV 40 kan ha era olika användningsomrade.

UKV 40 kan anvandas vid extern styrning på värmesystemet. Värmepumpen laddar på UKV 40 med ytande eller fast kondensering. Den externa styrningen styr värmedistributionen från UKV 40 till forbrukaren.

Om flödet till värmesystemet kan strypas t.ex. med radiator-termostater monteras en UKV 40 som mellantank. Detta medfor att säkert öde für värmepumpen.

UKV 40 möjiggör också att högre öde till värmesystemet an over värmepumperen.

I vissa installationer uppSTAR s.k. varmeknappninger till foljd av roelser vid temperaturforandringar. For att eliminerata tillfalliga temperaturforandringar, och darmed undvika varmeknappninger, monteras en UKV 40 after varmeanlaggningen.

UKV 40 kan även användas for att öka systemvolymen och)därmed kan driftproblem undvikas.

Ackumulatortanken bestär av ett kondensisolerat stalkär med isolering av polyuretan. Ytterbekladnad av vit pulverlackerad stalpät med gavlar av slagtälig plast.

Ackumulatortanken ar konstruerad och tillverkad forett maximalavsakringstryck av 6 bar.

Arbetstemperatur àr + 4 till +95^ C .

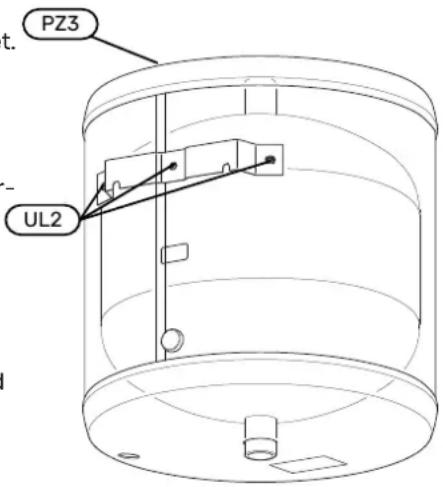

	BenämningBeteckning
	Häl för väggfasteUL2
aC-	SerienummerskyltPZ3

TRANSPORT

UKV 40 sca transporteras och forvaras torrt.

UPPSTÄLLNING

Ackumulatortanken ske installeras i ett torrt utrymme och med en temperatur som inte understiger O °C (frostfritt).

MONTERING

UKV 40 monteras vertikalt hangande pa vagg. Satt forst upp den medleverade upphängningskonsolen pa vaggen och hang direfter upp UKV 40 pa konsolen.

BIPACKADE KOMPONENTER

Upphangningskonsol.

INSTALLATION

Samtiga anslutninger (aven anslutninger och hal som intRorinstallation ske utforas enligt gallande regler.

[anvands] skisolerasforattminimateromgangsfolorusterna

DOCKNINGAR

OBS!

Detta ar principschemor. Verklig anlaggning skj projekteras enligt gallande normer.

Volymökning samt reducering av värmeknäppninger

I de fall dà systemvolumen i klimatsystemet ár under mini- (XL8) i toppen pá ackumulatortanken.

mum rekommenderad volym for varmepump installeras er. Fyll pa karet genom avtappningsventilen. UKV 40 som volymhjare.

Volym- och ödeshöjare samt reducering av värmeknäppninger

I de fall dá systemvolumen i klimatsystemet ár under minimum rekommenderad volym För värmpump och/eller flödet stryps okontrollerat installeras en UKV 40 som volym- och ödeshöjare.

Volymökning samt reducering av värmeknäppninger

I de fall dā systemvolymen i klimatsystemet ar under minimum rekommenderad volym for varmepump installeras en UKV 40 som volymhöjare.

RÖRINSTALLATION

tRorinstallation ske utforas enligt gallande regler.

Avtappningsventilen monteras på värnesystemets framled-ning (XL1).

Systemet där UKV 40 ar installerad skä förses med sakerhetsventilen på högst 6 bar (0,6 MPa).

Spillrorets dimension ske vara som sama som sakerhetsventi- lens. Forlagg spillvattenr fran sakerhetsventilen sluttande i hela sin langd och se till att det ar frostfritt anordnat och val stagat. Mynningen pa spillroret ske vara synlig och inte vara placerad i narheten av elektriska komponenter.

Sakerställ att inkommande vatten ar rent.

Vid oklarhet kontakta rörinstallator alternatively se gällande normer.

PAFYLLNING

Pafylling av ackumulatortanken sker genom att:

1. Avlufta ackumulatortanken genom att lossa anslutninger [i]nji- (XL8) i toppen på ackumulatortanken.
   Fyll pa karet genom avtappningsventilen.
2. När det endastkommen vatten ur anslutningen (XL8) (till en början kommt luftblandat vatten) kan anslutningen stängas och ackumulatortanken ar fylld.

Tekniska uppgifter

MATT

UKV 40

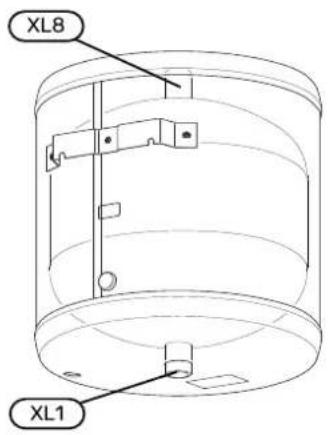

RORANSLUTNINGAR

UKV 40

TEKNISKA DATA

		UKV 401
		39literVolym
		16kgNettovikt
		0,6 / 6MPa/barMax
		+4 - +95°CMax arbe
RSK nr		686 1940
		088 470Art. nr

ENERGIMÄRKNING

Tilverkare		NIBE
Modell		UKV-40
Eektivitetsklass 1		B
Värmeförlust	W	28
Volym	I	39

1 Skala for Produkts eaktivitetklass A+ till F.

RÖRDIMENSIONER

Anslutning
		G1" inv.Framledning värmesystemXL1
		G1" inv.Dockning frän värmepumpXL8
