| Produkttyp | Buffertank för värmepump |
| Märke | Nibe |
| Modell | UKV 20500 |
| Volym | 98 liter |
| Nettovikt | 31 kg |
| Maximalt arbetstryck | 6 bar (0,6 MPa) |
| Driftstemperaturområde | +4 till +95 °C |
| Mått (diameter x höjd) | 450 mm x 1012 mm |
| Hydraulikanslutningar | 4 x G1" (invändig gänga): värme fram (XL1), värme retur (XL2), VP fram (XL8), VP retur (XL9) |
| Tankmaterial | Stål med polyuretanisolering och ytterhölje av vit pulverlackerad plåt |
| Energiklass | C (skala A+ till F) |
| Värmeförluster | 60 W |
| Installation | Väggmonterad, vertikal |
| Underhåll | Kontrollera säkerhetsventilen 4 gånger per år; lufta genom att lossa anslutning XL1 |
| Medföljande tillbehör | Fästbeslag |
| Produktref. | 088 207 |
Vanliga frågor - UKV 20500 Nibe
Användarfrågor om UKV 20500 Nibe
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Värmepump i PDF-format gratis! Hitta din manual UKV 20500 - Nibe och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. UKV 20500 av märket Nibe.
BRUKSANVISNING UKV 20500 Nibe
9Tekniska uppgifter Polski
42Pentru Ut
43Pentru ins
45Date tehr
46 Ważne inf
48Dla użytk
49Dla instala
51Dane tech
52Informatio
54Pour l'util
55Pour l'inst
57Données 1
[Non-Text]
10 Important information
12For the User
13For the Installer
15Technical data Français
Denna handbok beskriver installations- och servicemoment avsedda att utföras av fackman.
Handboken ska lämnas kvar hos kunden.
Apparaten får användas av barn över år och av personer med fysisk, sensor eller mental funktionsnedsättning samt av personer som saknar erfarenhet eller kunskap under förutsättning att de får handledning eller instruktioner om hur man använder apparaten på ett säkert sätt och informeras så att de förstår eventuella risker. Barn får inte leka med apparaten. Låt inte barn rengöra eller underhålla apparaten utan handledning.
Detta är en originalhandbok. Översättnin får inte ske utan godkännande av NIBI Med förbehåll för konstruktionsändringar.
©NIBE 2023.
SERIENUMMER
Serienumret hittar du på toppen av produkten.

TÄNK PÅ!
Uppge alltid produktens serienummer när du gör en felanmälan.
8 ÅTERVINNING
is

Lämna avfallshanteringen av emballaget till den installatör som installerade produkten eller till särskilda avfallsstationer.
När produkten är uttjänt får den inte slängas bland vanligt hushållsavfall. Den ska lämnas in till särskilda avfallsstationer eller till återförsäljare som tillhandahåller denna typ av service.
edFelaktig avfallshantering av produkten från användarens sida gör att administrativa påföljder tillämpas i enlighet med gällande lagstiftning.
LANDSSPECIFIK INFORMATION
E.
Sverige
Garanti- och försäkringsinformation
Det är ägaren som har huvudansvaret för anläggningen.
Om du misstänker att anläggningen på något sätt inte fungerar som den ska anmäler du detta omgående till installa-
SYMBOLER
Förklaring till symboler som kan förekomma i denna mantären eller den du köpte produkten av.

OBS!
Denna symbol betyder fara för människa eller skin.

TÄNK PÅ!
Vid denna symbol nns viktig information om vad yttre omständigheter som t.ex. felaktig installation, vatten- du ska tänka på när du installerar eller servar an-kvalité eller elektriska spänningsvariationer. läggningen.
Mellan privatperson och företaget som sålt UKV 100 gäller konsumentlagen. För fullständiga villkor se www.konsumentma-verket.se.
Mellan NIBE och det företag som sålt produkten gäller AA VVS. I enlighet med denna lämnar NIBE tre års produktgaranti till företaget som sålt produkten. Produktgarantin ersätter inte höjd energiförbrukning eller skada som uppkommit p.g.a.
MÄRKNING
Förklaring till symboler som kan förekomma på produktens etikett/etiketter.
ALLMÄNT
UKV 100 är konstruerad och tillverkad enligt god teknisk praxis ^1 för att säkerställa en säker användning.
INSTALLATIONSKONTROLL
Enligt gällande regler ska värmeanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får endast utföras av person som har kompetens för uppgiften.
| √ | DatumSigna | |||
| Värmebärare (sida 8) | ||||
| Avstängningsventiler | ||||
| Säkerhetsventil | ||||
Till användaren
TILLSYN OCH SKÖTSEL
Säkerhetsventilen i det system där ackumulatortanken är installerad ska kontrolleras regelbundet (ca fyra gånger per år) för att förhindra igensättning.
Kontrollen sker genom att öppna säkerhetsventilen manuellt, vatten ska då strömma genom spillröret. Skulle så ej ske är säkerhetsventilen defekt och måste bytas.
SERVICE
Vid behov av service, kontakta installatören. Serienummer (PZ3) (14 siror) och installationsdatum ska alltid uppges.
Endast av NIBE levererade reservdelar får användas.
Till installatören
ALLMÄNT
UKV 100 kan ha era olika användningsområde.
UKV 100 kan användas vid extern styrning på värmesystemet. Värmepumpen laddar då UKV 100 med ytande eller fast kondensering. Den externa styrningen styr värmedistributionen från UKV 100 till förbrukaren.
Om flödet till värmesystemet kan strypas t.ex. med radiator- termostater monteras en UKV 100 som mellantank. Detta medför ett säkert öde för värmepumpen.
UKV 100 möjliggör också ett högre öde till värmesystemet än över värmepumpen.
I vissa installationer uppstår s.k. värmeknäppningar till följd av rörelser vid temperaturförändringar. För att eliminera tillfälliga temperaturförändringar, och därmed undvika värmeknäppningar, monteras en UKV 100 efter värmeanläggningen.
UKV 100 kan även användas för att öka systemvolymen och därmed kan driftproblem undvikas.
Ackumulatortanken består av ett kondensisolerat stålkärl med isolering av polyuretan. Ytterbeklädnad av vit pulverlackerad stålplåt med gavlar av slagtålig plast.
Ackumulatortanken är konstruerad och tillverkad för ett maximalt avsäkringstryck av 6 bar.
Arbetstemperatur är +4 till +95 °C.
TRANSPORT
UKV 100 ska transporteras och förvaras torrt.
UPPSTÄLLNING
Ackumulatortanken ska installeras i ett torrt utrymme och med en temperatur som inte understiger 0 °C (frostfritt).
MONTERING
UKV 100 monteras vertikalt hängande på vägg. Sätt först upp den medlevererade upphängningskonsolen på väggen och häng därefter upp UKV 100 på konsolen.
BIPACKADE KOMPONENTER
Upphängningskonsol.

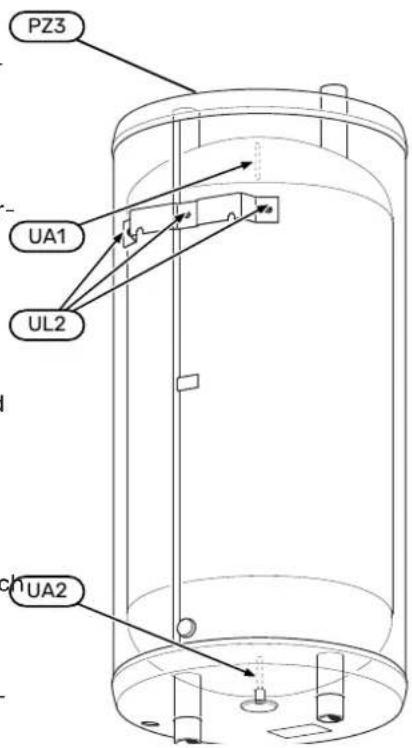

KOMPONENTPLACERING
UKV 100

| BenämningBeteckning | |
| Dykrör ∅9,5 mmUA1 | |
| Dykrör ∅9,5 mmUA2 | |
| Hål för väggfästeUL2 | |
| SerienummerskyltPZ3 |
INSTALLATION
Samtliga anslutningar (även anslutningar och hål som intörinstallation ska utföras enligt gällande regler.
används) ska isoleras för att minimera tomgångsförlusterna.
DOCKNINGAR

OBS!
Detta är principschemor. Verklig anläggning ska projekteras enligt gällande normer.
Volymökning samt reducering av värmeknäppningar
I de fall då systemvolymen i klimatsystemet är under mini-
mum rekommenderad volym för värmepump installeras en2 UKV 100 som volymhöjare.
Volym- och ödeshöjare samt reducering av värmeknäppningar
I de fall då systemvolymen i klimatsystemet är under minimum rekommenderad volym för värmepump och/eller flödet stryps okontrollerat installeras en UKV 100 som volym- och ödeshöjare.
Volymökning samt reducering av värmeknäppningar
I de fall då systemvolymen i klimatsystemet är under minimum rekommenderad volym för värmepump installeras en UKV 100 som volymhöjare.
RÖRINSTALLATION
tRörinstallation ska utföras enligt gällande regler.
^1a Avtappningsventilen monteras på värmesystemets returledning (XL2).
Systemet där UKV 100 är installerad ska förses med säkerhetsventilen på högst 6 bar (0,6 MPa).
Spillrörets dimension ska vara samma som säkerhetsventilens. Förlägg spillvattenrör från säkerhetsventilen sluttande i hela sin längd och se till att det är frostfritt anordnat och väl stagat. Mynningen på spillröret ska vara synlig och inte vara placerad i närheten av elektriska komponenter.
Säkerställ att inkommande vatten är rent.
Vid oklarhet kontakta rörinstallatör alternativt se gällande normer.
PÄFYLLNING
Påfyllning av ackumulatortanken sker genom att:
-
Avlufta ackumulatortanken genom att lossa anslutning ini- (XL1) i toppen på ackumulatortanken.
-
Fyll på kärlet genom avtappningsventilen.
-
När det endast kommer vatten ur anslutningen (XL1) (till en början kommer luftblandat vatten) kan anslutningen stängas och ackumulatortanken är fylld.
Tekniska uppgifter

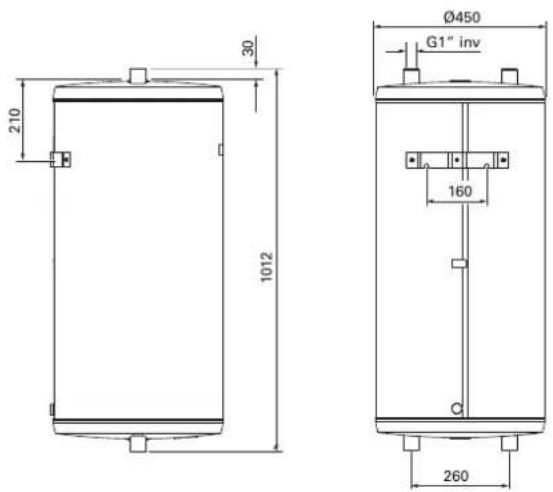

MÄTT
UKV 100

TEKNISKA DATA
| UKV100M | ||
| 98literVolym | ||
| 31kgNettovikt | ||
| 0,6 / 6MPa/barMax | ||
| °CMax-4arbet95emperatur | ||
| RSK nr | 686 1936 | |
| Art. nr | 088 207 | |
ENERGIMÄRKNING
| Tillverkare | NIBE | |
| Modell | UKV-100 | |
| Eektivitetsklass 1 | C | |
| Värmeförlust | W | 60 |
| Volym | I | 98 |
1 Skala för produktens eektivitetsklass A+ till F.

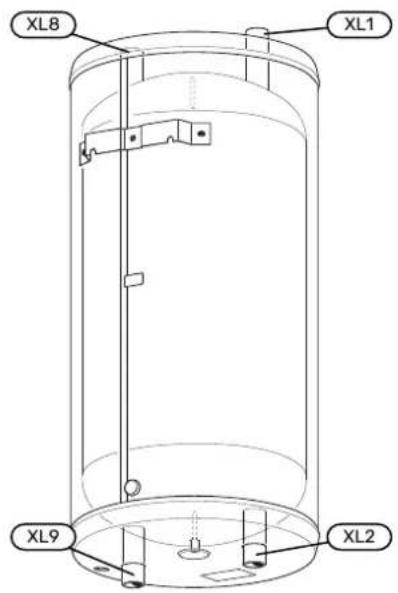

RÖRANSLUTNINGAR
UKV 100

RÖRDIMENSIONER
| Anslutning | ||
| G1" inv.Framledning värmesystemXL1 | ||
| G1" inv.Returledning värmesystemXL2 | ||
| G1" inv.Dockning från värmepumpXL8 | ||
| G1" inv.Dockning till värmepumpXL9 | ||
English
Important information
SAFETY INFORMATION
Opgiv altid produktets serienummer, när du anmelder en fejl.
GENVINDING

Forklaring til symboler, som kan forekomme på produktets etiket/etiketter.
GENERELT
UKV 100 er konstrueret og fremstillet i henhold til god teknisk praksis ^1 for at garantere sikker brug.
INSTALLATIONSKONTROL
Detta är en publikation från NIBE Energy Systems. Alla produktillustrationer, fakta och data bygger på aktuell information vid tidpunkten för publikationens godkännande.
NIBE Energy Systems reserverar sig för eventuella fakta- eller tryckfel.
