| Produkttype | Bufferbeholder til varmepumpe |
| Mærke | Nibe |
| Model | UKV 20500 |
| Volumen | 98 liter |
| Nettovægt | 31 kg |
| Maks. driftstryk | 6 bar (0,6 MPa) |
| Driftstemperaturområde | +4 til +95 °C |
| Mål (diameter x højde) | 450 mm x 1012 mm |
| Hydrauliske tilslutninger | 4 x G1" (indvendigt gevind): varmefremløb (XL1), varmereturløb (XL2), VP fremløb (XL8), VP retur (XL9) |
| Beholdermateriale | Stål med polyurethanskumisolering og udvendig belægning af hvid pulverlakeret stålplade |
| Energieffektivitetsklasse | C (skala A+ til F) |
| Varmetab | 60 W |
| Installation | Vægmontering, lodret |
| Vedligeholdelse | Kontrol af sikkerhedsventil 4 gange om året; udluftning ved at løsne tilslutning XL1 |
| Medfølgende tilbehør | Monteringsbeslag |
| Produktref. | 088 207 |
Ofte stillede spørgsmål - UKV 20500 Nibe
Brugerspørgsmål om UKV 20500 Nibe
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Varmepumpe i PDF-format gratis! Find din vejledning UKV 20500 - Nibe og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. UKV 20500 af mærket Nibe.
BRUGSANVISNING UKV 20500 Nibe
27Tekniske oplysninger
Suomeksi
28Tärkeää
30Käyttäjälle
31Asentajalle
33Tekniset tiedot
Nederlands
Denne håndbog beskriver også installations- og servicearbejde, der skal udføres af en professionel.
Håndbogen skal efterlades hos kunden.
Dette apparat kan benyttes af børn fra år og opefter og af personer med nedsa te fysiske, sensoriske og psykiske funktionsevner samt med manglende erfaring og viden, hvis de overvåges eller har få vejledning vedrørende brug af apparatet på en sikker måde og forstår de involve rede farer. Børn må ikke lege med apparatet. Rengøring og brugervedligeholde- se må ikke foretages af børn uden over vågning.
Dette er en originalhåndbog. Oversættel se må ikke ske uden godkendelse fra BE.
Med forbehold for konstruktionsændringer.
©NIBE 2023.
SERIENUMMER
Serienummeret ndes øverst på produktet.

HUSK!
Overdrag affaldshändteringen af emballagen til den installater, der installerede produktet eller til særlige aaldsstationer.
Når produktet er udtjent, må det ikke bortskaes sammen med almindeligt husholdningsaald. Det skal ind- leveres til særlige aaldstationer eller til forhandlere, som tilbyder denne type service.
- Forkert aaldshåndtering af produktet fra brugerens side medfører administrative konsekvenser i overensstemmelse med gældende lovgivning.
LANDESPECIFIK INFORMATION
Nb Danmark
Alt vedrørende idriftsætning, indregulering og et årligt serviceeftersyn af produktet skal overlades til monter fra kompetent rma, til fabrikantens egne monterer eller til et af fabrikanten godkendt servicerma.
Indgreb i kølemiddelsystemer må kun udføres af en autoriseret køletekniker, af producentens egne montører eller af et servicerma, som producenten har godkendt. Firmaet talal være registreret/godkendt af KMO (Kølebranchens Miljeordning).
Vær opmærksom på, at fabriksinstillingerne for brugs-vandstemperaturen kan afvige fra dem, der er angivet i manualen. Disse er blevet ændret for at overholde de danske standarder for brugsvand og beskyttelse mod legionella.
SYMBOLER
Forklaring til symboler, som kan forekomme i denne manual være registreret/godkendt af KMO (Kølebranchens Mil-

BEMÆRK
Dette symbol markerer vigtig information om, hvad du skal tænke på, når du installerer eller servicerer anlægget.
MÆRKNING
I henhold til gældende regler skal varmeanlægget gennemgå en installationskontrol, inden det tages i brug. Kontrollen må kun udføres af en person med kompetence til opgaven.
| √ | OBSIBeskrivelse | skrift | DatoUnder- | |
| Varmebærer (side 26) | ||||
| Spærreventiler | ||||
| Sikkerhedsventil | ||||
Til brugeren
EFTERSYN OG VEDLIGEHOLDELSE
Sikkerhedsventilen i det system, hvor akkumuleringstanken er installeret, skal kontrolleres regelmæssigt (ca. re gange om året), for at forhindre tilstopning.
Kontrollen sker ved at åbne sikkerhedsventilen manuelt, vandet skal så strømme gennem sikkerhedsventilen. Hvis dette ikke sker, er sikkerhedsventilen defekt og skal udskiftes.
SERVICE
Ved behov for service skal installatøren kontaktes. Serienummer (PZ3) (14 cifre) og installationsdato skal altid oplyses.
Kun reservedele leveret af NIBE må benyttes.
Til installatøren
GENERELT
UKV 100 kan benyttes ved ekstern styring af varmesystemet. Varmepumpen fylder da UKV 100 med ydende eller fast kondensering. Den eksterne styring styrer varmedistributionen fra UKV 100 til forbrugeren.
Hvis der kan bremses for owet til varmesystemet, f.eks. med radiatortermostater, monteres en UKV 100 som mellem-tank. Dette medfører et sikkert ow for varmepumpen.
UKV 100 muligger også et højere flow til varmesystemet end over varmepumpen.
I visse installationer opstår der skarpe bankelyde, som følge af bevægelser ved temperaturforandringer. For at eliminere midlertidige temperaturforandringer, og dermed undgå bankelyde, monteres en UKV 100 efter varmeanlægget.
UKV 100 kan også benyttes til at øge systemvolumen, og dermed kan man undgå driftsproblemer.
Akkumuleringstanken består af en kondensisoleret stålbeholder med isolering af polyuretan. Udvendig beklædning af hvide pulverlakerede stålplader med gavle af slagfast plast.
Akkumuleringstanken er konstrueret og produceret til et maksimalt sikkerhedstryk på 6 bar.
Arbejdstemperaturen er +4 til +95 °C.
TRANSPORT
Akkumuleringstanken skal installeres i et tørt område og med en temperatur, som ikke kommer under 0 °C (frostfrit).
MONTERING
UKV 100 monteres vertikalt hængende på væggen. Sæt først den medfølgende ophængningskonsol op på væggen, og hæng derefter UKV 100 op på konsollen.
MEDF∅LGENDE KOMPONENTER
Konsol til ophængning.

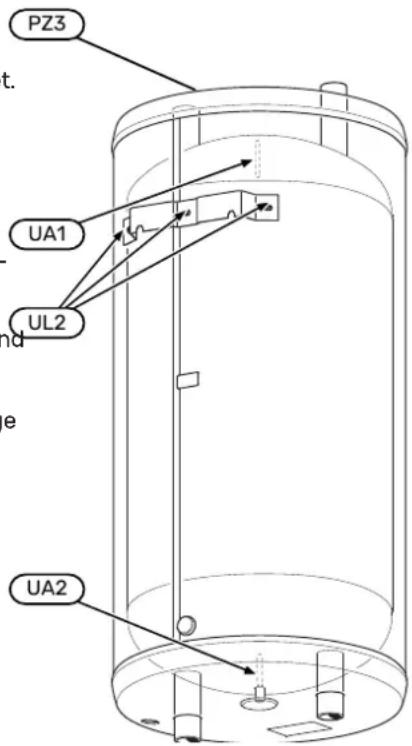

KOMPONENTPLACERING
UKV 100

| BenævnelseBetegnelse | |
| Dykrer 09,5 mmUA1 | |
| Dykrer 09,5 mmUA2 | |
| Hul til vægkonsolUL2 | |
| SerienummerskiltPZ3 |
MONTERING
Alle tilslutninger (også tilslutninger og huller, som ikke nyttes) skal isoleres for at minimere tomgangstabene.
SAMMENKOBLINGER

BEMÆRK
Dette er principskitser. Det pågældende anlæg projekteres i henhold til gældende normer.
Volumenforøgelse samt reducering af bankelyde
I de tilfælde hvor systemvolumen i klimaanlægget er und minimum anbefalet volumen for varmepumpen, installeres en UKV 100 som volumenforeger.
Volumen- og owforøgelse samt reducering af bankelyde
I de tilfælde hvor systemvolumen i klimaanlægget er under minimum anbefalet volumen for varmepumpen og/eller owet kan bremses ukontrolleret, installeres en UKV 100 som volumen- og owforøger.
Volumenforøgelse samt reducering af bankelyde
I de tilfælde hvor systemvolumen i klimaanlægget er under minimum anbefalet volumen for varmepumpen, installeres en UKV 100 som volumenforøger.
R∅RINSTALLATION
eRørinstallation skal udføres iht. gældende regler.
Aftapningsventilen monteres på varmesystemets returløb (XL2).
Systemet, hvor UKV 100 er installeret, skal udstyres med sikkerhedsventilen på højst 6 bar (0,6 MPa).
kalk Overløbsrøret skal have samme størrelse som sikkerhedsventilen. Overløbsrøret fra sikkerhedsventilen skal føres med en hældning i hele længden, og det skal lægges frostfrit og være godt understøttet. Overløbsrørets udmunding skal være synlig og ikke være placeret i nærheden af elektriske komponenter.
Sørg for, at det vand, der kommer ind, er rent.
I tvivlstilfælde kontaktes installater, eller undersøg gældende normer.
PÅFYLDNING
Påfyldning af akkumuleringstank sker som følger:
der Udluft akkumuleringstanken ved at løsne tilslutning (XL1) foroven på akkumuleringstanken.
-
Fyld tanken via aftapningsventilen.
-
Når der kun kommer vand ud af tilslutningen (XL1) (i starten kommer der en blanding af luft og vand ud), kan tilslutningen lukkes, og akkumuleringstanken er fyldt.
Tekniske oplysninger

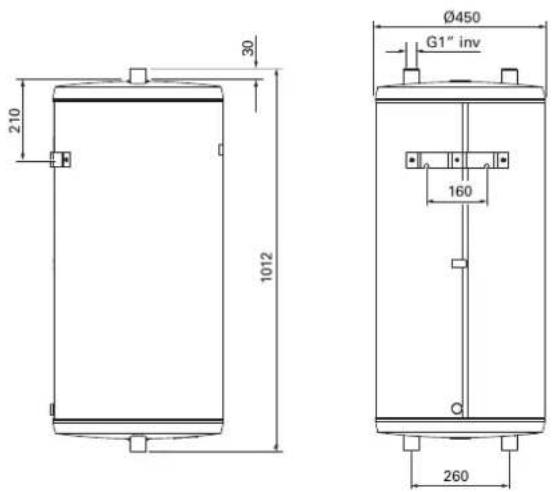

DIMENSIONER
UKV 100

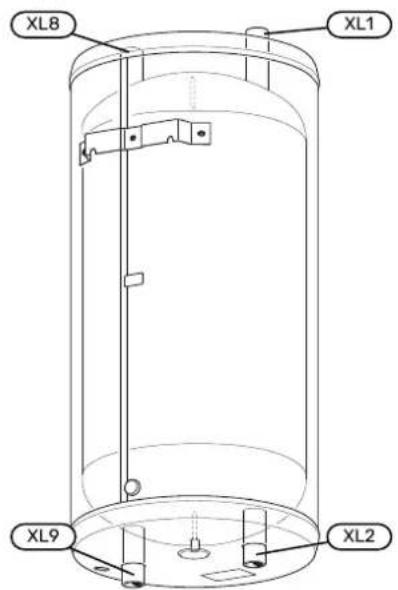

R∅RTILSLUTNINGER
UKV 100

R∅RDIMENSIONER
| Tilslutning | ||
| G1" indv.Fremløb, varmesystemXL1 | ||
| G1" indv.Returløb, varmesystemXL2 | ||
| G1" indv.Sammenkobling fra varmepumpeXL8 | ||
| G1" indv.Sammenkobling til varmepumpeXL9 | ||
TEKNISKE SPECIFIKATIONER
| UKV100M | ||
| 98liter Volumen | ||
| 31kgNettovægt | ||
| Maks. arbejdstryk | 0,6 / 6MPa/bar | |
| °CMake4 arbejdstemperatu | ||
| Art.nr. | 088 207 | |
ENERGIMÆRKNING
| Producent | NIBE | |
| Model | UKV-100 | |
| Eektivitetsklasse 1 | C | |
| Varmetab | W | 60 |
| Volumen | I | 98 |
1 Skala for produktets eektivitetsklasse A+ til F.
