Produkttype	Varmepumpebeholder til brugsvand
Mærke	Nibe
Model	BA-ST 9050-1FEDC
Beholdervolumen	442 L
Maks. beholderdriftstemperatur	85°C
Maks. tilladt midlertidig beholdertemperatur	95°C
Maks. driftstemperatur for spiral	110°C
Maks. driftstryk for beholder	10 bar
Maks. driftstryk for spiral	10 bar
Spiralareal	5 m²
Spiralydelse (70/10/45°C)	82 kW
Spiralkapacitet (70/10/45°C)	2000 L/h
Spiralydelse (60/10/50°C)	65 kW
Spiralkapacitet (60/10/50°C)	1121 L/h
Energiklasse	C
Standbytab	98 W
Vægt	215 kg
Mål (Højde × Diameter)	1835 mm × 832 mm
Elvarmetilslutning	1 1/2" hun
Korrosionsbeskyttelse	Keramisk emalje + isoleret magnesiumanode
Magnesiumanode mål	Ø33 × 1100 mm, 1 1/4"
Mindste frigang til anodeskift	1150 mm
Anvendelsesformål	Opvarmning, opbevaring og forsyning af brugsvand med én varmekilde
Vedligeholdelse	Kontrollér magnesiumanoden årligt; udskift hver 18. måned

Ofte stillede spørgsmål - BA-ST 9050-1FEDC Nibe

Hvor ofte skal magnesiumanoden kontrolleres?

Den beskyttende magnesiumanode bør kontrolleres årligt for at sikre optimal korrosionsbeskyttelse. For den isolerede anode (BA-ST 9050-1FEDC) kan slid måles uden at tømme beholderen ved at kontrollere den beskyttende jævnstrøm.

Hvad er den anbefalede varmtvandstemperaturindstilling for at forhindre skoldning?

Det anbefales at indstille vandopvarmningstemperaturen til højst 60°C for at reducere risikoen for skoldning og forlænge beholders levetid.

Kan beholderen betjenes uden vand?

Nej. Betjen aldrig beholderen uden vand. Aktivering af varmemediekredsen eller elvarmeenheden, når beholderen er tom, kan forårsage skade og sikkerhedsrisici.

Hvad er formålet med sikkerhedsventilen?

Sikkerhedsventilen beskytter beholderen mod overtryk. Den skal installeres ved koldtvandsindløbet og må aldrig blokeres. En lille midlertidig vandafledning under opvarmning er normal.

Hvordan måler jeg slid på den isolerede magnesiumanode?

Afbryd beskyttelseslederen fra beholderen, tilslut et elmål (mA-område) mellem lederen og M5-stiften. Den beskyttende jævnstrøm skal være mindst 0,3 mA. Hvis lavere, kontrollér og udskift anoden, hvis den er korroderet ud over 50%.

Hvad er det maksimale driftstryk for beholderen?

Det maksimale driftstryk for beholderen er 10 bar. Spiralens maksimale driftstryk er også 10 bar for denne model.

I hvilken type rum kan beholderen installeres?

Beholderen kan installeres i ethvert rum, der er beskyttet mod temperaturer under 0°C, såsom en kælder eller fyrrum. Placeringen skal muliggøre korrekt vedligeholdelse og adgang til anoden.

Hvor ofte skal den beskyttende magnesiumanode udskiftes?

Den beskyttende magnesiumanode bør udskiftes hver 18. måned, uanset slidmålinger, for at opretholde garantien og sikre korrosionsbeskyttelse.

Hvad skal jeg gøre, hvis der lækker vand fra sikkerhedsventilen?

En lille midlertidig lækage under opvarmning er normal. Men hvis lækagen er konstant eller overdreven, kontrollér ventilens funktion. Bloker aldrig ventilen. Hvis den er defekt, udskift den straks.

Er det nødvendigt at rengøre indersiden af beholderen?

Ja, periodisk rengøring anbefales. Intervallet afhænger af vandets hårdhed i dit område. Regelmæssig vedligeholdelse hjælper med at forhindre ophobning af bundfald og sikrer effektiv drift.

BRUGSANVISNING BA-ST 9050-1FEDC Nibe

1 Vigtige oplysninger 49

Symboler 49

Indledning 49

Anvendelse 49

2 Konstruktion 50

3 Montering 52

Monteringssted 52

Demontering af kabinettet 52

Monteringskrav 53

4 Tilslutning og idriftsættelse 54

Tilslutning 54

Idriftsættelse 54

Termisk isolering af installationen 55

Inspektion af magnesiumbeskyttelse-sanoden 56

Måling af slidhastigheden af en isoleret beskyttende magnesiumanode

(BA-ST 9040/9050-1FEDC) 56

Udskiftning af den beskyttende magnesiumanode 57

8 Genbrug og bortskaffelse 59

9 Tekniske data 60

Dimensioner af enheder 60

1 Vigtige oplysninger

Symboler

VIGTIGT!

Dette symbol angiver en fare for personer eller apparatet

BEMAERK!

Dette symbol angiver vigtig information, som du bør være opmærksom på, når du installerer eller servicerer din installation.

RÅD!

Dette symbol angiver tips til at hjælpe dig med at betjene produktet.

Indledning

Tak for din tillid og valget af en NIBE-enhed. For at få fuldt udbytte af fordelene ved denne enhed, bedes du læse denne vejledning før brug, især kapitlerne om anvendelse, installation og vedligeholdelse og garanti. Opbevar venligst denne brugervejledning på et sikkert sted og gør den tilgængelig, når det er nødvendigt.

VIGTIGT!

Installations-, inspektions- og vedligeholdelses- afsnittene i brugervejledningen er beregnet til den kvalificerede installatør.

BEMAERK!

Producenten er ikke ansvarlig for skader forårsaget af manglende overholdelse af anbefalingerne og bemærkningerne i denne brugervejledning.

Anvendelse

NIBE- varmtvandsbeholdere anvendes kun til opvarmning, lagring og forsyning af varmt vand.

BA-ST 3015/3022/3030 -1F og BA-ST 9040/9050-1FEDC lodrette tanke er designet til opvarmning og opbevaring af varmt brugsvand i systemer med én varmekilde, f.eks tanken muliggør problemfrit samarbejde med næsten enhver centralvarmeinstallation med tvungen cirkulation. De er nemme at installere, sikre og bekvemme at bruge, men anbefalingerne i brugervejledningen skal altid følges under installation og drift. Opvarmet vand kan tilføres flere forbrugssteder placeret forskellige, indbyrdes fjerne steder, såsom badekar, håndvask, håndvask mv.

BEMAERK!

BAST 3015/3022/3030-1F og BA-ST 9040/9050-1FEDC beholdere bruges til opvarmning og forsyning af vand til forsyningsformål. Enhver ukorrekt eller upassende brug er forbudt. Producenten eller leverandøren er ikke ansvarlig for eventuelle skader som følge heraf.

Beholderens tank er lavet af højkvalitets stålplade og er udstyret med en spirals, der kan arbejde med forskellige varmekilder, f.eks varmepumpe, centralvarmekedel, solcelleanlæg, pejs med vandkappe osv. Varmtvandsbeholderen er beskyttet. mod korrosion af keramisk emalje og isoleret beskyttende magnesi-umanode. Varmespiralen er ikke indvendigt beskyttet mod korrosion. Tankens termiske isolering er specielt udvalgt isolering, som sikrer meget gode varmeisole-ringsegenskaber af enhederne. Varmtvandsbeholderne har et æstetisk plasthus, en temperaturindikator, flange for inspektion og montage af elvarmelegeme og tilslutning af varmtvandscirkulation.

RÅD!

Det er muligt at installere et elvarmelegeme i BA-ST3015/3022/3030-1F og BA-ST 9040/9050-1FEDC varmtvandsbeholdere.

Fig. 3 Tværsnit af BA-ST 3015 - 1F varmtvandsbeholderen.

Fig. 4 Tværsnit af BA-ST 3022/3030 - 1F varmt-vandsbeholderen.

Fig. 5 Tværsnit af BA-ST 9040/9050 - 1FEDC varmt-vandsbeholderen.

Fig. 6 Sidebillede af BA-ST 3015 - 1F varmtvandsbeholderen.

Fig. 8 Sidebillede af BA-ST 9040/9050 - 1FEDC varmtvandsbeholderen.

Fig. 7 Sidebillede af BA-ST 3022/3030 - 1F varmt-vandsbeholderen.

Beskrivelse:

XL3 Koldt brugsvand

XL4 Varmt brugsvand

XL5 Brugsvandscirkulation

XL8 Fremløb til spiral

QQ1 Inspektionsåbning

UA1-3 Temperaturfølerdæksel

1. Topisolering af tanken
2. Spiral med stor varmeflade
3. Termisk isolering
4. Bundisolering af tanken
5. Emaljeret tank

3 Montering

Monteringssted

Varmtvandsbeholderne kan installeres i ethvert rum beskyttet mod temperaturfald under 0°C (f.eks. kælder, fyrrum osv.). Installationsstedet og -metoden skal sikre problemfri vedligeholdelse og service i fremtiden. Det anbefales dog at placere varmtvandsbeholderen så tæt på hovedvarmekilden som muligt, hvilket vil undgå unødvendige tab af varmeenergi. Ved valg af installationssted skal vægten af den fyldte tank også tages i betragtning. Som regel bør placeringen af tanken vælges på en måde, der muliggør en rationel føring af både brugsvandsinstallationen og varmeinstallationen. Alle alle rør og samlinger skal være isolerede for at undgå energitab.

Når du installerer varmtvandsbeholderen, skal du tage højde for den ledige plads over enheden, der er nødvendig for at servicere/udskifte den beskyttende magnesiumanode (A _min ).

Hvis der ikke er tilstrækkelig plads til at bruge en magnesiumstanganode (anvendes som standard), kan der anvendes en passende titaniumanode, som ikke kræver udskiftning (dens installation skal udføres af et autoriseret servicecenter og i overensstemmelse med installationsinstruktionerne) eller en passende magnesiumkædeanode.

Specifikation og A _min for beskyttelsesanoder, der tilbydes af NIBE, se kapitel 6 Tilbehør og reservedele.

Fig. 9 Minimumsafstand til udskiftning af den beskyttende magnesiumanode.

BEMÆRK!

Den mindste afstand, der skal overholdes ved installation af tanken, se tabel 3.

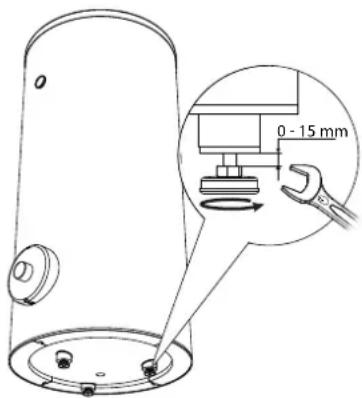

Fig. 10 Nivellering af enheden.

Varmtvandsbeholderne er placeret på tre justerbare ben. Nivellering er mulig ved at justere benene i området 0-15 mm.

Demontering af kabinettet

Transporten og installationen af tankene er lettet af den aftagelige kappe og varmeisolering. Demontering skal udføres i følgende rækkefølge (se fig. 11):

1. Fjern temperaturindikatoren, dæksel på elvarmetilslutningen og flangen (1).
2. Fjern det øverste dæksel sammen med den termiske isolering (2).
3. Fjern beskytteleshætterne fra tilslutningerne og de sorte bøsninger (3).
4. Skru fastgørelsesskruerne af, og afmonter båndet, der forbinder kappen (4).
5. Fjern kappen, der omgiver tanken (5).
6. Fjern den firedelte termiske isolering (6).

Efter at have placeret tanken på det rigtige sted, skal de afmonterede elementer samles i omvendt rækkefølge.

Fig. 11 Demontering af kappe og varmeisolering.

Monteringskrav

VIGTIGT!

Varmespiralen i BA-ST 3015/3022/3030 -1F og BA-ST 9040/9050-1FEDC tanke er ikke indven-digt beskyttet mod korrosion.

BEMAERKI

Sørg for at vandforsyningen er ren. Ved brug af privat brønd kan det være nødvendigt at bruge et ekstra vandfilter.

VIGTIGT!

Rørledninger skal skylles før tilslutning af enheden for at forhindre eventuel kontaminering i at beskadige dens komponenter.

VIGTIGTI

Installation og første opstart af tanken skal udføres af en person med passende kvalifikationer. Installatøren bør informere brugeren om produktets funktioner og give den nødvendige information om sikker brug.

Beskyttelse mod for stor trykstigning skal udføres i overensstemmelse med gældende forskrifter.

Varmtvandsbeholderen skal tilsluttes et vandforsyningssystem med et vandtryk på min. 1 bar, maks. 10 bar og et varmesystem, hvor varmekildens parametre må ikke overstige varmespiralens tilladte driftsværdi (se tabel 4. . Tekniske data). Hvis trykket ved koldt-vandsindløbet til tanken er højere end tilladt, bør der anvendes en trykreducer.

Varme- og vandforsyningsinstallationen skal tilsluttes i overensstemmelse med installationsdiagrammet (se fig. 12.)

Ved opvarmning af vand i tanken stiger trykket, derfor skal hver tank være udstyret med en korrekt valgt sikkerhedsventil, installeret på koldtvandsforsyningen, som vil beskytte tanken mod for stor trykstigning. Ved opvarmning af vand kan der forekomme en lille, midlertidig vandstrøm fra sikkerhedsventilen, hvilket indikerer, at trykket er steget over mærkeværdien, og ventilen er aktiveret. Der er ingen måde at forhindre dette på. Blokering af sikkerhedsventilen kan forårsage fejl i apparatet. Udledningen fra sikkerhedsventilen skal ledes til et kloaksystem eller kloakrist. Sikkerhedsventilens afgangsrør skal installeres med en skråning, i et frostfrit miljø og forblive åbent mod atmosfæren. Producenten er ikke ansvarlig for oversvømmelse af rummet som følge af udløst eller dryppene sikkerhedsventil.

RÅDI

For at minimere fænomenet med vandudstrømning fra sikkerhedsventilen, relateret til væskens termiske ekspansion, anbefales det at installere en passende ekspansionsbeholder på koldt-vandstilslutningen (fig. 6, punkt 9)

RÅD!

For at beskytte pumperne, kontraventilen osv. anbefales det at installere et filter.

BEMAERKI

Enpassende valgt sikkerhedsventil skal installeres på koldtvandsforsyningsledningen for at beskytte enheden mod for højt tryk.

BEMAERK!

Installation af eventuelle indsnævringer (f.eks. reduktioner, snavsfilter osv.) eller afspærringsventiler mellem tanken og sikkerhedsventilen er ikke tilladt. Det er kun tilladt at montere et T-stykke med afløbsventil og et T-stykke med ekspansionsbeholder.

BEMÆRK!

Bloker ikke sikkerhedsventilen eller afløbsledningen. Dette kan føre til en farlig stigning i trykket i tanken.

BEMAERK!

Ved opvarmning af vand kan der være et lille, midlertidigt flow fra sikkerhedsventilen. Dette er korrekt betjening af sikkerhedsventilen. Ethvert forsøg på at forstyrre dens drift kan føre til fare og ødelæggelse af tanken.

BEMAERK!

Apparatet må ikke anvendes, hvis sikkerhedsventilen er blokeret.


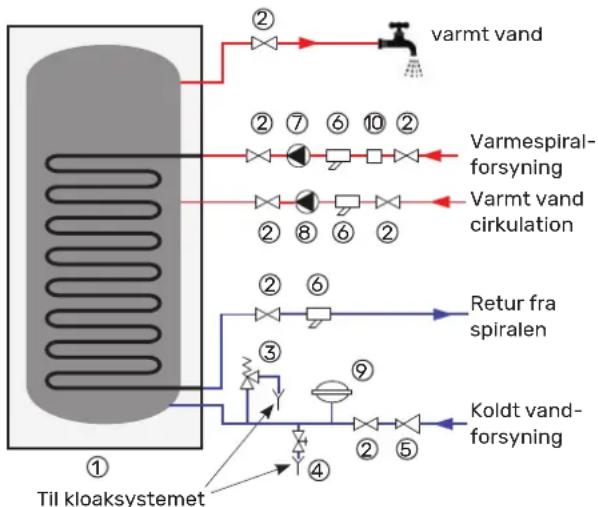

Fig. 12 Installationsdiagram af BA-ST 3015/3022/3030-1F og BA-ST 9040/9050-1FEDC.

1. BA-ST 3015/3022/3030 - 1F eller BA-ST 9040/9050-1FEDC varmtvandsbeholder.
2. Afspærringsventil.
3. Sikkerhedsventil.
4. Afløbsventil.
5. Trykreduktion (valgfri, hvis systemtrykket over stiger den tilladte værdi).
6. Partikelfilter.
7. Centralvarme cirkulationspumpe.
8. Varmtvandscirkulationspumpe.
9. Ekspansionsbeholder til varmt brugsvand.
10. Udluftningsventil.

4 Tilslutning og idriftsættelse

Tilslutning

BEMAERK!

Tankforbindelsen bør ikke være lavet af materialer, der er mere ædle end kulstofstål på grund af risikoen for øget elektrokemisk korrosion. Dette gælder tilslutninger (fittings), der har direkte kontakt med gevindet på tankstudsrøret. Det anbefales, at benytte galvaniserede rørfobindelser (fittings).

Efter placering og nivellering af tanken, følg instruktionerne nedenfor (for en beskrivelse af tilslutningerne, se Fig. 6, 7 og 8):

1. Fjern beskyttelseshætterne fra tilslutningerne.
2. Tilslut varmt brugsvand (XL4).
3. Tilslut koldtvandsforsyningen med de nødvendi- ge sikkerhedaggregater (XL3).
4. Hvis installationen er forsynet med varmtvandscirkulation, skal den tilsluttes (XL5). Hvis der ikke er brugsvandscirkulation afblændes (XL5).
5. Tilslut tilførsel (XL8) og retur (XL9) af varmeme-diet til spiralen.

Idriftsættelse

Efter korrekt tilslutning skal tanken fyldes med vand og udluftes.

BEMÆRK!

Hvis tanken har et elvarmemodul installeret, skal du fylde tanken med vand, før den tilsluttes den elektriske installation.

Påfyldning og udluftning af varmtvandsbeholderen til boligen:

1. Åbn afspærringsventilen for koldt brugsvand ved indløbet og et af tappestederne for varmt brugsvand.
2. Fyld tanken, indtil vandet flyder jævnt ved tappestedet. Luk tappestedet.
3. Fyld varmespiralen med varmemediet, og sørg for at udlufte den.
4. Kontroller installationens tæthed.
5. Kontroller tætheden af varmemodulets tilslutningsrør.
   Efter korrekt påfyldning og udluftning er tanken klar til brug.

BEMAERK!

Proppen på varmemodulets tilslutningsstuds er et forbrugselement, så det er nødvendigt at kontrollere tætheden, før varmtvandsbeholderen startes.

RÅD!

Det anbefales at forbinde tankstudserne med de passende installationsrør ved hjælp af skrueforbindelser, der muliggør adskillelse om nødvendigt.

BEMÆRK!

Åbn et tappested for varmt brugsvand for at kontrollere, om tanken er fyldt med vand, og om afspærringsventilen på koldtvandsindtaget ikke er lukket. Dette skal udføres inden beholderen opvarmes for første gang, eller efter en længere pause i driften.

Termisk isolering af installationen

For at minimere varmeenergitab skal alle tilslutninger, rør og temperatursensordæksler skal efter installation og tæthedstest isoleres grundigt. Til dette formål bør der anvendes termisk isolering med passende tykkelse og passende varmeisoleringsparametre.

RÄD!

Manglende varmeisolering, uhensigtsmæssig tykkelse eller isolering lavet af uhensigtsmæssige materialer vil resultere i forringelse af enhedens og installationens varmeisoleringsparametre.

For at forhindre bakterievækst anbefaler vi at sørge for en periodisk stigning af varmtvandstemperaturen i kortere tid med jævne mellemrum, f.eks. hver 7. dag.

Praktiske anbefalinger:

• Sikkerhedsventilens funktion skal kontrolleres som specificeret af ventilproducenten for at sikre, at den ikke er blokeret.
• Rengør med jævne mellemrum tanken for ophobede sedimenter. Hyppigheden af rengøring afhænger af vandhårdheden i installationsområdet.
• For at sikre optimal beskyttelse af tanken mod korrosion, anbefaler vi at kontrollere magnesiumanodens slidgrad en gang om året.
• Hvis der er installeret et elvarmemodul, skal du kontrollere, om den elektriske installation har den korrekte beskyttelseskreds.
• For at eliminere den mulige lugt af svovlbrinte (forårsaget af bakterier, der lever i vand med lavt iltindhold), anbefaler vi periodisk udskiftning af anoden, og desuden fra tid til anden, uanset standardtemperaturindstillingen, overophedning

• For at undgå aktivering af termosikringen i det elektriske varmelegeme, bør indstillingerne af temperaturregulatorerne for det varmemedie, der leveres til tankvarmespiralen, begrænses til 80 °C.
• For at mindske muligheden for at skolde dig selv med vand, anbefales det, at tankens varmetemperaturindstilling (både varmemodul og spiral) ikke overstiger 60 °C. Dette vil også bidrage til at forlænge tankens levetid.
• Eventuelle uregelmæssigheder i driften af tanken skal rapporteres til det autoriserede servicested. Listen over autoriserede servicepunkter er tilgængelig på www.nibe.eu.

Det er forbudt, at:

• Starte cirkulationen af varmemediet eller elvarmelegemet, hvis tanken ikke er fyldt med vand.
• Bruge varmtvandsbeholderen, hvis sikkerhedsventilen ikke fungerer korrekt.
• Installere anordninger (f.eks. afspærringsventil, kontraventil osv.) mellem tanken og sikkerhedsventilen (den eneste undtagelse er T-stykket).
• Udføre selv reparationer på apparatet.
• Stoppe vandlækage fra sikkerhedsventilen.
• Afbryde cirkulationen af varmespiralerne, når der kun opvarmes med det elektriske varmelegemet.

BEMAERK!

Systematisk tilførsel af frisk, ubehandlet vand til varmekredsen (spiralen) øger risikoen for korrosion inde i spiralen.

5 Vedligeholdelse

Betingelsen for kontinuerlig drift, pålidelighed og lang levetid er at udføre periodiske eftersyn og vedligeholdelse.

• Periodisk eftersyn og udskiftning af den beskyttende magnesiumanode.
  • Rengøring af tanken.

BEMÆRKI

Periodisk (mindst hver 14. dag) eller før hver opstart af tanken efter nedlukning skal sikkerhedsventilens funktion kontrolleres på den måde, som er angivet af ventilproducenten.

Inspektion af magnesiumbeskyttelsesanoden

For at beskytte mod korrosion er tankene BA-ST 3015/3022/3030 - 1F og BA-ST 9040/9050 - 1FEDC beklædt med keramisk emalje indvendigt og yderligere sikret med en beskyttende magnesiumanode. Anoden er den første, der korroderer under normal drift, hvilket beskytter tankkappen, og derfor bør dens tilstand kontrolleres med jævne mellemrum. Korrosionshastigheden af den beskyttende anode varierer og afhænger af vandkvaliteten i et givet område. For maksimal beskyttelse mod korrosion anbefales det at kontrollere sliddet på beskyttelsesanoden årligt.

RÅD!

BAST 9040/9050 - 1FEDC varmtvandsbeholde- re er udstyret med en isoleret magnesiumanode. Brugen af en isoleret magnesiumanode giver dig mulighed for at kontrollere graden af anodeslid ved at måle den konstante beskyttelsesstrøm uden at skulle skrue den af og tømme tanken (afbryde drif- ten af varmtvandsbeholderen). Denne løsning let- ter betjeningen af enheden betydeligt og påvirker desuden pålideligheden og lang levetid.

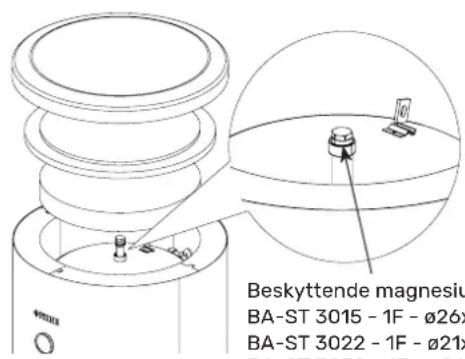

Fig. 13 Beskyttende magnesiumanode.

Fig. 14 Beskyttende magnesiumanode.

Måling af slidhastigheden af en isoleret beskyttende magnesiumano-de (BA-ST 9040/9050-1FEDC)

For at kontrollere anodens slidstatus, fortsæt som følger (se fig. 15):

1. Fjern husdækslet sammen med den termiske isolering.
2. Afbryd forbindelseskablet (jordkablet) fra tankens øverste hoved.
3. Tilslut multimeter (område i mA) i serie mellem massekablet og M5 gevindstiften og aflæs anodestrømmen.

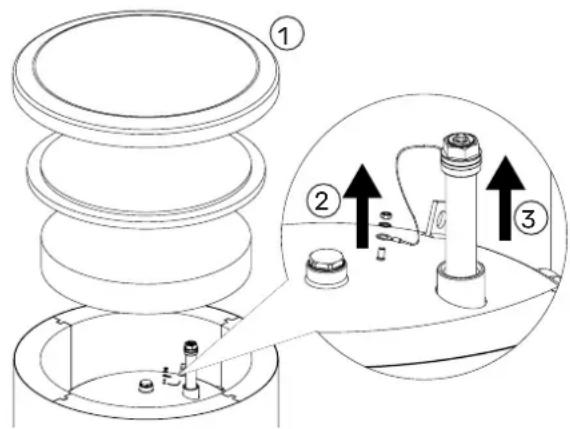

Fig. 15 Måling af anodestrøm.

Den konstante beskyttelsesstrøm bør ikke være mindre end 0,3 mA, når tanken er fuld.

Hvis strømmen er for lav, skal du skrue anoden af og visuelt kontrollere dens slidtilstand. Hvis anoden er synligt korroderet (mere end 50 % væk), skal den udskiftes med det samme. Tilslut anodejordkablet til tanken igen efter målingen.

BEMAERK!

Hvis den aktuelle måling ikke viser anodeslid, er den maksimale anodedriftstid ikke mere end 18 måneder. Efter dette tidsrum skal anoden udskiftes.

Udskiftning af den beskyttende magnesiumanode

Den beskyttende magnesiumanode bør udskiftes hver 18. måned (uanset måleaflæsninger). En titani- umanode kan bruges i stedet for magnesium anode. Dens installation skal udføres i overensstemmelse med anodeinstallationsvejledningen.

BEMAERK!

Udskift den beskyttende magnesiumanode mindst én gang hver 18. måned. Dens regelmæssige inspektion, udskiftning og korrekte installation er en betingelse for at opretholde tankgarantien.

Når du udskifter magnesiumanoden, skal du følge instruktionerne nedenfor (se fig. 16 og 17):

1. Hvis der er installeret et change to elvarmelegeme, skal du først koble modulet fra strømforsyningen.
2. Sluk for varmeanordningerne, der forsyner tan- ken, og vent, indtil vandet i tanken er helt afkølet.
3. Afbryd brugsvandsforsyningen og frigør noget af vandet fra tanken ved hjælp af aftapningsventilen (se Fig. 12, punkt 4).
4. Fjern dækslet sammen med den termiske isolering.
5. Skru anodejordkablet (2) af (BA-ST 9040/9050-1FEDC).
6. Skru den brugte magnesiumanode af (3).
7. Skru den nye magnesiumanode i.
8. Skru anodejordkablet til tanken (BA-ST 9040/9050-1FEDC).
9. Fyld tanken med vand og udluft den som beskrevet i afsnittet Opstart.
10. Kontroller tætheden af den installerede anode.
11. Installer den termiske isolering og monter dækslet.

Efter at have gennemført de ovennævnte aktiviteter er beholderen klar til brug.

Efter installation af den nye isolerede magnesiuma-node skal du sikre dig, at anodejordkablet er fastgjort til toppen af tanken. Manglende tilslutning af anoden til tanken vil forstyrre driften af anoden, og tanken vil blive frataget anti-korrosionsbeskyttelse.

Fig. 16 Udskiftning af den beskyttende magnesiumanode.

Fig. 17 Udskiftning af den beskyttende magnesiumanode.

RÅD!

Efter installation af den nye magnesiumanode skal du sikre dig, at anodejordkablet er fastgjort til toppen af tanken. Manglende tilslutning af anoden til tanken vil forstyrre driften af anoden, og tanken vil blive frataget anti-korrosionsbeskyttelse.

Tilbehør og reservedele til BA-ST 3015/3022/3030-1F og BA-ST 9040/9050-1FEDC tanke kan købes på salgssteder eller autoriserede servicesteder.

Tabel 1. Inspektionsåbningens tætning.

Beskrivelse	Diameter af in-spektionshullet	Anvendelse
Flange pakningø 150	ø120	BA-ST3022 - 1F3030 - 1F9040 - 1FEDC9050 - 1FEDC

Tabel 2. Liste over varmemoduler ¹⁾ .

Varmtvands-modul	Type	Varme-moduleseffekt	Studsdiameter
BA-ST3015 - 1F	ME 0015 1,5 kW 114"
	ME 0020 2,0 kW 114"
	ME 0030 3,0 kW 114"
BA-ST3022 - 1F3030 - 1F9040 - 1FEDC9050 - 1FEDC	ME 1030 3,0 kW 112"
	ME 1045 4,5 kW 112"
BA-ST9050 - 1FEDC	ME 1060 6,0 kW 112"

1) Tjek hvilken type der er tilgængelig af det lokale NIBE-firma.

Tabel 3. Tabel for valg af beskyttende anoder.

Varmtvands-beholder model	Studsdiameter	Anodetype A	*min
BA-ST3015 - 1F	1"	Stangø26x700	750mm
BA-ST3022 - 1F	34"	Stangø21x1050	1100mm
BA-ST3030 - 1F	1"	Stangø26x900	950mm
BA-ST9040 - 1FEDC9050 - 1FEDC	114"	Stang, isol-eretø33x1100	1150mm
BA-ST3015 - 1F3022 - 1F3030 - 1F	34"	Titaniuman-ode200	220mm
BA-ST9040 - 1FEDC9050 - 1FEDC	34"	Titaniuman-ode400	420mm

* - Amin - den mindste afstand over tanken, der er nødvendig for at erstatte den beskyttende magnesi- umanode.

7 Kundeservice

Eventuelle uregelmæssigheder i driften af tanken skal rapporteres til det autoriserede servicested.

BEMÆRK!

Varmtvandsbeholderen må kun repareres/serviceres af et autoriseret servicecenter, da forkert udførte reparationer kan udgøre en risiko for brugerens sikkerhed og ugyldiggøre garantien.

8 Genbrug og bortskaffelse

Disse produkter er fremstillet i overensstemmelse med NIBEs principper og af materialer af højeste kvalitet ved brug af den nyeste teknologi og løsninger, der ikke udgør en trussel mod det naturlige miljø.

Ved valg af materialer er der taget højde for muligheden for genbrug af materialer (genanvendelse), muligheden for at demontere og adskille ikke-genanvendelige materialer samt de risici, der følger af bortskaffelse af materialer, der ikke kan genbruges.

Det købte apparat består af over 90% af dele, der kan genbruges og genbruges, så de ikke udgør en trussel mod det naturlige miljø og menneskers sundhed.

BEMÆRK!

For at undgå skader på installationssystemer og miljøforurening bør produktet afmonteres og tages ud af drift af en kvalificeret person.

BEMAERKI

Efter afvikling af apparatet skal du sikre dig, at produktet og alt udstyr bortskaffes i overensstemmelse med gældende regler.

RÅDI

Emballagen, som produktet leveres i, er hovedsageligt fremstillet af materialer, der er egnede til genbrug og anvendelse. Efter installation skal du sikre korrekt bortskaffelse af emballagen i overensstemmelse med gældende regler.

9 Tekniske data

Dimensioner af enheder

Fig. 18 Dimensioner på BA-ST 3015 -1F tilslutningsstudser

Studsmærkning		En-hed	BA-ST
			3015-1F 3022-1F 3030-1F 9040-1FEDC 9050-1FEDC
XL 54	Temperaturindikator mm ø 10 indvendig
XL35	Tilslutning for elvarmelegeme	mm	114" indvendig	112" indvendig
XL4	Varmt brugsvand mm 34" udvendig 1"		udvendig
XL8	Fremløb til spiral mm 34" male	1" udvendig 114" udvendig
XL5	Brugsvandscirkulation	mm	34" udvendig
UA1	Temperaturføler dykrør	mm	ø 16 indvendig			-
UA2	Temperaturføler dykrør	mm ø	16 indvendig
UA3	Temperaturføler dykrør	mm ø	16 indvendig
XL9	Retur fra spiralen	mm	34" udvendig		1" udvendig	114" udvendig
XL3	Koldt vandforsyning	mm	34" udvendig		1" udvendig

Tabel 6. Dimensioner.

BA-ST dimensioner
		3015-1F	3022-1F	3030-1F	9040-1FEDC	9050-1FEDC
A	mm	650	694	778	883	940
B	mm	ø576	ø603	ø675	ø774	ø832
C	mm	ø445	ø445	ø530	ø602	ø650
D	mm	214	269	316	323	337
E	mm	1033	1411	1396	1323	1477
F	mm	78	119	166	175	189
G	mm	196	203	251	273	287
H	mm	464	553	611	606	620
I	mm	612	838	819	943	957
J	mm	735	1003	1051	1113	1127
K	mm	858	1153	1272	1293	1307
L	mm	958	1263	1356	-
M	mm	1152	1484	1471	1417	1545
N	mm	1265	1652	1705	1694	1835
W	mm	20			21 -0/+15

Fig. 26 Tryktab i varmespiralen.

NIBE Energy Systems

Hannabadsvägen 5

Box 14

SE-285 21 Markaryd

[e-mail]

nibe.eu
