BRUGSANVISNING UKVS 230 Nibe

UKVS 230 er beregnet til brug til mellemlagring af varme, når en mindre varmepumpe skal kobles sammen med en solfanger. Der er også mulighed for at tilkoble endnu en varmekilde.

Med NIBE Solar-styring føres varme fra solfangeren til UKVS 230 og lagres her, når solen skinner. Når der opstår et varmebehov, føres varmen via ladepakken til varme-pumpen og bliver tilgængelig for husets behov. Hvis temperaturen i UKVS 230 bliver tilstrækkeligt høj, blokeres kompressoren, og husets behov opfyldes udelukkende af solenergi.

Ribberørslangen har et areal på 0,75 m². Dette er tilpasset til maks. 6 m² solfanger. Opvarmningstiden ved fuld solindstråling bliver da ca. 5 timer.

Opstilling

Varmtvandsbeholderen skrues løs fra træpallen.

Ved at justere, hvor langt de justerbare fødder er skruet ud, kan varmtvandsbeholderen rettes op.

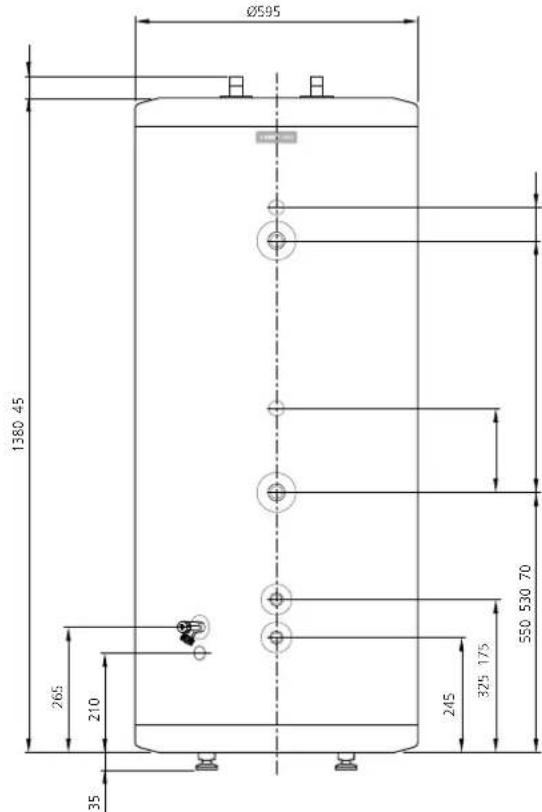

Dimensioner

Principskitse

Forkortelser

CP1 UKVS 230

EB100 NIBE varmepumpe

EM1 Ekstern varmekilde

EP8 Solpanel

GP30 Pumpestation SPS 10, SPS 20

GP31 Pumpestation MCU 10

Komponentplacering

Komponentliste

XL1 Tilslutning, ekstern varmekilde fremløb G1"

XL2 Tilslutning, ekstern varmekilde returløb G1"

XL8 Sammenkoblingstilslutning, fra varmepumpe ∅22 mm

XL9 Sammenkoblingstilslutning, til varmepumpe ∅22 mm

XL13 Tilslutning, sol fremløb G3/4"

XL14 Tilslutning, sol returløb G3/4"

Tekniske data

UKVS 230
Volumen liter 230
Maks. driftstryk bar 3,0
Driftstemperatur °C maks. 95
Vægt kg 80

Energimærkning

Producent	NIBE
Model	UKVS 230
Effektivitetsklasse		C
Varmetab	W	80
Volumen	I	233

Genvinding

Overdrag affaldshändteringen af emballagen til den installatør, der installerede produktet eller til særlige affaldsstationer.

Når produktet er udtjent, må det ikke bortskaffes sammen med almindeligt husholdningsaffald. Det skal indleveres til særlige

Forkert affaldshåndtering af produktet fra brugerens side medfører administrative konsekvenser i overensstemmelse med gældende lovgivning.

Tilbehør

SCU 10

Art.nr.: 518 467

MCU 10

Art.nr.: 067 128
