Type product	Warmtepompboiler voor sanitair warm water
Merk	Nibe
Model	BA-ST 9050-1FEDC
Opslagvolume	442 L
Max. bedrijfstemperatuur tank	85°C
Max. toelaatbare tijdelijke temperatuur tank	95°C
Max. bedrijfstemperatuur spiraal	110°C
Max. bedrijfsdruk tank	10 bar
Max. bedrijfsdruk spiraal	10 bar
Spiraaloppervlak	5 m²
Spiraalvermogen (70/10/45°C)	82 kW
Spiraalcapaciteit (70/10/45°C)	2000 L/u
Spiraalvermogen (60/10/50°C)	65 kW
Spiraalcapaciteit (60/10/50°C)	1121 L/u
Energie-efficiëntieklasse	C
Stilstandsverlies	98 W
Gewicht	215 kg
Afmetingen (hoogte × diameter)	1835 mm × 832 mm
Elektrische verwarmingsaansluiting	1 1/2" binnendraad
Corrosiebescherming	Keramisch email + geïsoleerde magnesiumanode
Afmetingen magnesiumanode	Ø33 × 1100 mm, 1 1/4"
Minimale vrije ruimte voor vervanging anode	1150 mm
Beoogd gebruik	Verwarmen, opslaan en leveren van sanitair warm water met één warmtebron
Onderhoud	Controleer magnesiumanode jaarlijks; vervang elke 18 maanden

Veelgestelde vragen - BA-ST 9050-1FEDC Nibe

Hoe vaak moet de magnesiumanode worden geïnspecteerd?

De beschermende magnesiumanode moet jaarlijks worden geïnspecteerd om optimale corrosiebescherming te garanderen. Bij de geïsoleerde anode (BA-ST 9050-1FEDC) kan slijtage worden gemeten zonder de boiler leeg te laten lopen door de beschermgelijkstroom te controleren.

Wat is de aanbevolen warmwatertemperatuur om brandwonden te voorkomen?

Het wordt aanbevolen de waterverwarmingstemperatuur op maximaal 60°C in te stellen om het risico op brandwonden te verminderen en de levensduur van de boiler te verlengen.

Kan de boiler zonder water worden gebruikt?

Nee. Gebruik de boiler nooit zonder water. Het activeren van het verwarmingscircuit of de elektrische verwarming wanneer de boiler leeg is, kan schade en veiligheidsrisico's veroorzaken.

Wat is het doel van de veiligheidsklep?

De veiligheidsklep beschermt de boiler tegen overdruk. Deze moet worden geïnstalleerd bij de koudwaterinlaat en mag nooit worden geblokkeerd. Een kleine tijdelijke waterafvoer tijdens het verwarmen is normaal.

Hoe meet ik de slijtage van de geïsoleerde magnesiumanode?

Koppel de beschermingsleider los van de boiler, sluit een elektrische meter (mA-bereik) aan tussen de leider en de M5-pen. De beschermgelijkstroom moet minimaal 0,3 mA zijn. Indien lager, inspecteer en vervang de anode als deze meer dan 50% gecorrodeerd is.

Wat is de maximale bedrijfsdruk van de boiler?

De maximale bedrijfsdruk voor de boiler is 10 bar. De maximale bedrijfsdruk van de spiraal is voor dit model ook 10 bar.

In wat voor soort ruimte kan de boiler worden geïnstalleerd?

De boiler kan worden geïnstalleerd in elke ruimte die beschermd is tegen temperaturen onder 0°C, zoals een kelder of stookruimte. De locatie moet goed onderhoud en toegang tot de anode mogelijk maken.

Hoe vaak moet de beschermende magnesiumanode worden vervangen?

De beschermende magnesiumanode moet elke 18 maanden worden vervangen, ongeacht slijtagemetingen, om de garantie te behouden en corrosiebescherming te garanderen.

Wat moet ik doen als er water uit de veiligheidsklep lekt?

Een kleine tijdelijke lekkage tijdens het verwarmen is normaal. Als de lekkage echter continu of overmatig is, controleer dan de klepwerking. Blokkeer de klep nooit. Als deze defect is, vervang deze dan onmiddellijk.

Is het noodzakelijk om de binnenkant van de boiler te reinigen?

Ja, periodieke reiniging wordt aanbevolen. De interval hangt af van de waterhardheid in uw omgeving. Regelmatig onderhoud helpt ophoping van sediment te voorkomen en zorgt voor een efficiënte werking.

GEBRUIKSAANWIJZING BA-ST 9050-1FEDC Nibe

1 Belangrijke informatie 34

Symbolen 34

Inleiding 34

Toepassing 34

2 Bouw 35

3 Installatie 37

Plaats van opstelling 37

Verwijdering van de behuizing 37

Installatievereisten 38

4 Aansluiting en inbedrijfstelling 39

Aansluiting 39

Inbedrijfstelling 39

Thermische isolatie van de installatie _ 40

Waarschuwingen en praktische aanbeve- lingen ____ 40

5 Onderhoud 41

De magnesiumbeschermingsanode controleren 41

Slijtagemeting van de geïsoleerde magnesiumbeschermingsanode

(BA-ST 9040/9050-1FEDC) 41

Vervanging van magnesium beschermingsanode 42

6 Accessoires en reserveonderdelen 43

7 Service 43

8 Recycling en verwijdering 44

Afmetingen van de apparaten 45

Dansk

1 Belangrijke informatie

Symbolen

BELANGRIJK!

Dit symbool duidt op gevaar voor personen of apparatuur.

LET OP!

Dit symbool geeft belangrijke informatie aan waarop u moet letten bij de installatie of het onderhoud van het systeem.

TIP!

Dit symbool geeft instructies voor eenvoudige bediening van het product.

Inleiding

Bedankt voor uw vertrouwen en uw keuze voor een NI-BE-toestel. Om de voordelen van dit apparaat ten volle te kunnen benutten, dient u voor gebruik deze handleiding door te lezen, in het bijzonder de hoofdstukken over toepassing, installatie en onderhoud en garantie. Bewaar deze handleiding op een veilige plaats en houd hem bij de hand wanneer u hem nodig hebt.

BELANGRIJK!

De hoofdstukkenin deze handleiding over installatie, inspectie en onderhoud zijn bedoeld voor de gekwalificeerde installateur.

LET OP!

De fabrikantis niet aansprakelijk voor schade veroorzaakt door het niet opvolgen van de aanbevelingen en aanwijzingen in deze handleiding.

Toepassing

NIBE warmwaterboilers worden uitsluitend gebruikt voor het verwarmen, opslaan en leveren van warm water voor huishoudelijk gebruik.

De verticale boilers BA-ST 3015/3022/3030 -1F en BA-ST 9040/9050-1FEDC zijn ontworpen voor het verwarmen en opslaan van sanitair warm water in systemen met één warmtebron, zoals warmtepompen, gas-, olie- of vaste-brandstofketel, zonnesystemen, enz. De boiler werkt naadloos samen met bijna elk centraal verwarmingssysteem met geforceerde circulatie. Ze zijn eenvoudig te installeren, veilig en handig in gebruik, terwijl u tijdens de installatie en het gebruik altijd de instructies volgt. Verwarmd wa-

ter kan worden geleverd aan meerdere gebruikspun- ten die zich op verschillende, ver van elkaar verwij- derde locaties bevinden, zoals het bad, de wastafel, de gootsteen enz.

LET OP!

Boilers BA-ST 3015/3022/3030-1F en BA-ST 9040/9050-1FEDC worden gebruikt voor verwarming en watervoorziening voor huishoudelijke doel-einden. Elk ongepast en oneigenlijk gebruik is niet toegestaan. Noch de fabrikant, noch de leverancier is aansprakelijk voor schade die hieruit voortvloeit.

De verticale tanks BA-ST 3015/3022/3030 -1F en BA-ST 9040/9050-1FEDC zijn drukappendages, d.w.z. dat de drukken in de tank en de spiraal gelijk zijn aan de drukken in de overeenkomstige installaties.

De boiler is gemaakt van hoogwaardig plaatstaal en is uitgerust met een spiraalvormige spiraal, die kan worden gebruikt met verschillende warmtebronnen, bijv. warmtepomp, cv-ketel, zonnesysteem, open haard met watermantel, enz. De boiler is beschermd tegen corrosie door keramisch email en aanvullend beschermd door een magnesiumbeschermingsanode. De spiraal is niet intern beschermd tegen corrosie. De thermische isolatie van de tank wordt verzorgd door speciaal geselecteerde isolatie, die zorgt voor zeer goede thermische isolatie-eigenschappen van de apparatuur. De boilers hebben een esthetische kunststof behuizing, een temperatuurmeter, een inspectieopening en aansluitingen voor het monteren van de elektrisch verwarmingselement en het aansluiten van het warmwatercirculatiesysteem.

TIP!

In de BA-ST 3015/3022/3030-1F en BA-ST 9040/9050-1FEDC is het mogelijk om een elektrisch verwarmingselement te monteren.

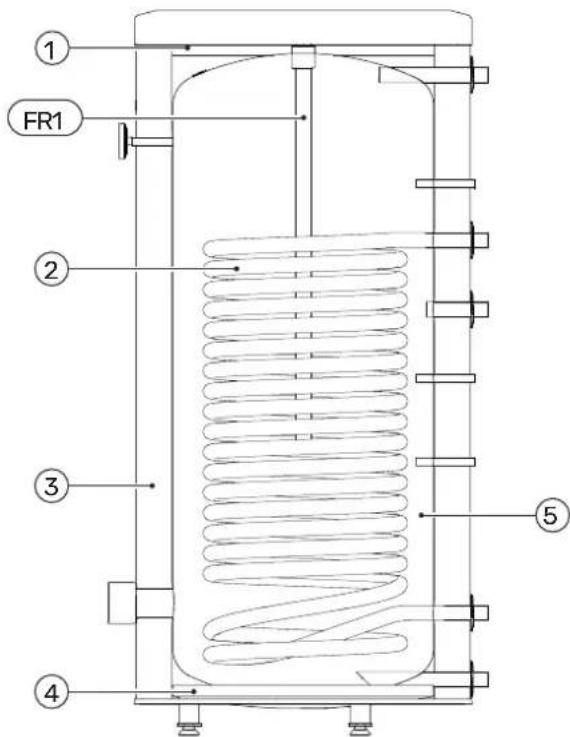

Fig. 3 Dwarsdoorsnede van de BA-ST 3015 - 1F boiler.

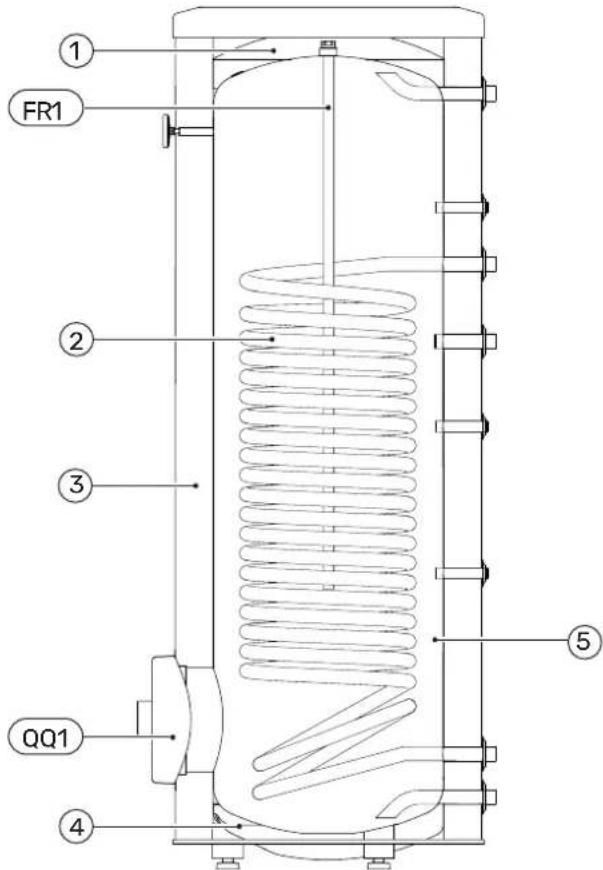

Fig. 4 Dwarsdoorsnede van een BA-ST 3022/3030 -1F boiler.

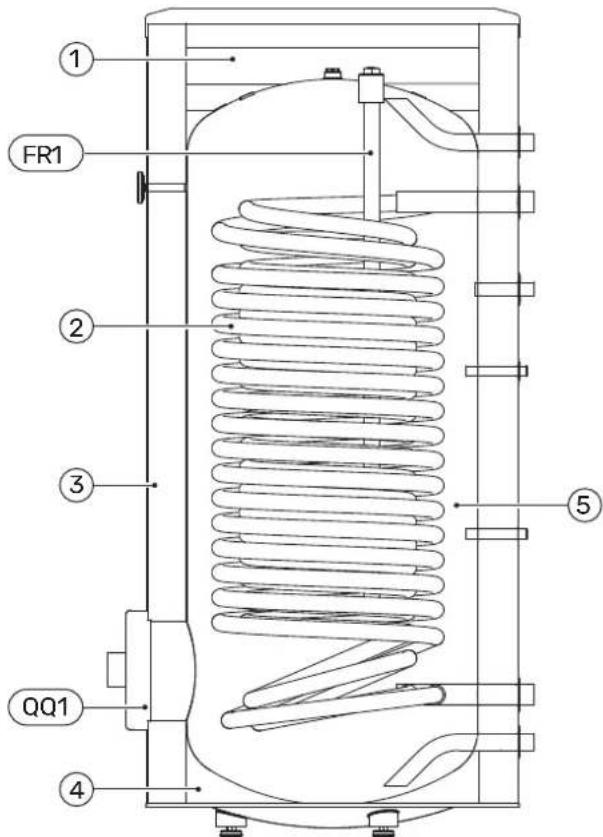

Fig. 5 Dwarsdoorsnede van een BA-ST 9040/9050 - 1FEDC boiler.

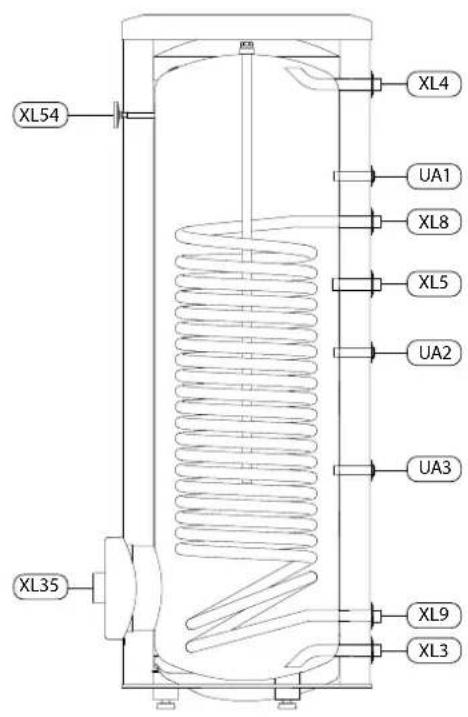

Fig. 6 Zijaanzicht van de BA-ST 3015 - 1F boiler.

Fig. 8 Zijaanzicht van de BA-ST 9040/9050 - 1FEDC boiler.

Fig. 7 Zijaanzicht van de BA-ST 3022/3030 -1F boiler.

Beschrijving:

XL3 Aansluiting koudwatervoorziening

XL4 Aansluiting voor warmwater

XL5 Circulatieaansluiting

XL8 Aansluiting spiraaltoevoer

XL9 Spiraalretour

XL35 Aansluiting voor installatie van elektrisch verwarmingselement

XL54 Thermometer

QQ1 Inspectieopening

UA1-3 Temperatuursensorafdekking

1. Isolatie tanktop
2. Spiraal met groot verwarmingsoppervlak
3. Thermische isolatie
4. Bodemisolatie van de tank
5. Geëmailleerde tank

3 Installatie

Plaats van opstelling

De boilers kunnen worden geïnstalleerd in elke ruimte die beschermd is tegen een temperatuurdaling onder 0°C (bijv. kelder, boilerruimte, enz.). De locatie en installatiemethode moeten ervoor zorgen dat onderhoud en service in de toekomst probleemloos kunnen worden uitgevoerd. Het is echter aan te raden om het opslagvat zo dicht mogelijk bij de hoofdverwarmingsbron te plaatsen om onnodig warmteverlies te voorkomen. Bij het kiezen van de locatie moet ook rekening worden gehouden met het gewicht van de gevulde boiler. Als algemene regel geldt dat de boiler zo moet worden geplaatst dat zowel de drinkwater- als de verwarmingsleidingen redelijk kunnen worden geleid. Alle hydraulische leidingen en tankaansluitingen moeten worden aanvullend beschermd om energieverlies te voorkomen.

Bij het installeren van de boiler is het belangrijk om rekening te houden met de vrije ruimte boven de boiler die nodig is om de magnesiumbeschermingsanode (A min ) te bedienen/vervangen. Als er onvoldoende ruimte beschikbaar is voor de magnesium staafanode (die standaard wordt gebruikt), kan een geschikte titaniumanode worden gebruikt die niet hoeft te worden vervangen (de installatie moet worden uitgevoerd door een erkend servicecentrum en in overeenstemming met de installatie-instructies) of een geschikte magnesiumkettinganode. Voor specificaties en A min van de beschermanodes die NIBE aanbiedt, zie hoofdstuk 6 Accessoires en reserveonderdelen.

Fig. 9 Minimumafstand voor het vervangen van de magnesiumbeschermingsanode.

LET OPI

Minimale afstand die in acht moet worden genomen bij het installeren van de boiler zie Tabel 3.

Fig. 10 Het apparaat waterpas stellen.

De boilers staan op drie verstelbare poten. Nivellering is mogelijk door de poten te verstellen van 0-15 mm.

Verwijdering van de behuizing

Het transport en de installatie van de boilers wordt vergemakkelijkt door een verwijderbare behuizing met thermische isolatie. De demontage moet in de volgende volgorde worden uitgevoerd (zie Fig. 11):

1. Verwijder de temperatuurindicator, de dop van de verwarmingsmodule en de afdekking van het inspectiegat (1).
2. Verwijder het bovenste deksel van de behuizing, inclusief de thermische isolatie (2).
3. Verwijder de veiligheidspluggen uit de aansluitingen en de zwarte pakkingringen (3).
4. Draai de bevestigingsschroeven los en verwijder de verbindingsstrip van de behuizing (4).
5. Verwijder de mantel rond de tank (mantel van de behuizing (5).
6. Verwijder de vierdelige thermische isolatie (6).

Zodra de tank op zijn plaats zit, moeten de gedemon- teerde onderdelen in omgekeerde volgorde worden geïnstalleerd.

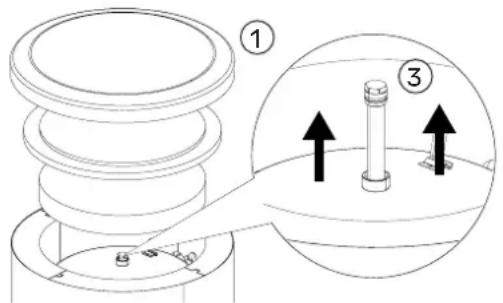

Fig. 11 Verwijderen van behuizing en thermische isolatie.

Installatievereisten

BELANGRIJKI

De spiraal in debollers BA-ST 3015/3022/3030-1F en BA-ST 9040/9050-1FEDC is niet inwendig beschermd tegen corrosie.

LET OPI

U moetervoor zorgen dat de watertoevoer schoon is. Bij gebruik van een privébron kan een extra waterfilter nodig zijn.

BELANGRIJK!

Leidingenleidingen moeten worden doorgespoeld voordat het apparaat wordt aangesloten, zodat eventuele verontreiniging de onderdelen niet beschadigt.

BELANGRIJKI

Deinstallatie en de eerste inbedrijfstelling van de boiler worden uitgevoerd door een gekwalificeerd persoon. De installateur moet de gebruiker informeren over de werking van het product en de nodige informatie geven over veilig gebruik.

Er moet overdrukbeveiliging worden aangebracht in overeenstemming met de geldende voorschriften.

De boiler moet worden aangesloten op een watertoevoersysteem met een waterdruk van min. 1 bar, max. 10 bar en een verwarmingssysteem waarin de parameters van het verwarmingsmedium de toegestane bedrijfswaarde van de spiraal niet overschrijden (zie Tabel 4. Technische gegevens). Als de druk op de koudwatertoevoer naar de tank hoger is dan toegestaan, moet een drukregelaar worden gebruikt.

De aansluiting van het verwarmings- en watertoevoersysteem moet worden uitgevoerd volgens het installatieschema (zie Fig. 12.)

Als het water in de tank opwarmt, neemt de druk toe. Daarom moet elke tank worden uitgerust met een veiligheidsklep van geschikte afmetingen, gemonteerd op de koudwatertoevoer, om de tank te beschermen tegen overmatige drukopbouw. Wanneer het water wordt verwarmd, kan er een kleine, kortstondige uitstroom van water uit de veiligheidsklep zijn, wat aangeeft dat de druk boven de nominale druk is gestegen en dat de klep is geactiveerd. Dit kan op geen enkele manier worden tegengegaan. Als de veiligheidsklep verstopt raakt, kan het apparaat defect raken. De afvoer van de veiligheidsklep moet worden afgevoerd naar een afvoer of riool. De uitblaas-leiding van het veiligheidsventiel moet onder afschot worden geïnstalleerd, in een vorstvrije omgeving en open blijven naar de atmosfeer. De fabrikant is niet verantwoordelijk voor overstroming van de ruimte als gevolg van de werking van de klep.

TIP!

Omhet fenomeen van water dat uit het veiligheidsventiel stroomt als gevolg van thermische uitzetting van de vloeistof te minimaliseren, wordt aanbevolen om een geschikt expansievat op de koudwateraansluiting te installeren (Fig. 6 item 9).

TIP!

Omde pompen, terugslagklep, enz. te beschermen, wordt aanbevolen om een gaasfilter te installeren.

LET OPI

Opde koudwatertoevoerleiding moet een veiligheidsklep van geschikte grootte worden gemonteerd om de eenheid te beschermen tegen overdruk!

LET OP!

De montage van vernauwingen (bijv. verloopstukken, vuilvangers, enz.) en afsluitkleppen tussen de boiler en de veiligheidsklep is niet toegestaan. Alleen de installatie van een T-stuk met een aftapkraan en een T-stuk met een membraanschaal is toegestaan.

LET OP!

Blokkeer de veiligheidsklep of de afvoerleiding niet. Dit kan leiden tot een gevaarlijke drukop-bouw in de boiler.

LET OP!

Er kan een kleine, tijdelijke uitstroom zijn van het veiligheidsventiel tijdens het verwarmen van het water. Dit is de juiste werking van de veiligheidsklep. Elke poging om de werking te verstoren kan leiden tot gevaar en ernstige beschadiging van de boiler.

LET OP!

Gebruik het apparaat niet als het veiligheidsven-tiel verstopt zit.


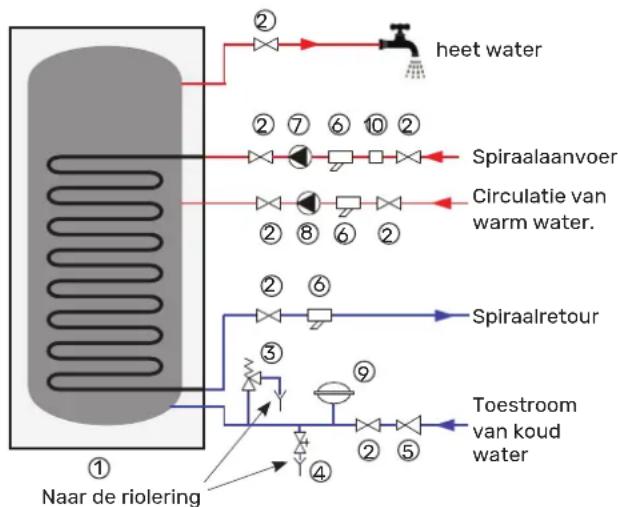

Fig. 12 Installatieschema voor de boiler BA-ST 3015/3022/3030-1F en BA-ST 9040/9050-1FEDC.

1. BA-ST 3015/3022/3030 - 1F of BA-ST 040/9050-1FEDC.
2. Afsluiter.
3. Veiligheidsklep.
4. Aftapkraan.
5. Drukregelaar (optioneel, als de systeemdruk de grenswaarde overschrijdt).
6. Deeltjesfilter.
7. Circulatiepomp voor centrale verwarming
8. Circulatiepomp voor sanitair warm water.
9. Expansievat (tapwaterzijdig).
10. Ontluchtingsventiel.

4 Aansluiting en inbedrijfstelling

Aansluiting

LET OPI

De boileraansluitingen mag niet worden gemaakt van materialen die edeler zijn dan koolstofstaal vanwege het optreden van verhoogde elektrochemische corrosie. Dit geldt voor koppelingen (fittingen) die direct contact hebben met de schroefdraad van de tankaansluiting. Het wordt aanbevolen om de verbindingsstukken (fittingen) te verzinken.

Zodra de tank is geplaatst en genivelleerd, volgt u de onderstaande instructies (zie beschrijving van spigots. Figuren 6, 7 en 8):

1. Verwijder de veiligheidsdoppen uit de aansluitingen.
2. Sluit de warmwateraansluiting (XL4) aan.
3. Sluit de koudwatertoevoer aan met de vereiste veiligheidsappendages (XL3).
4. Als het systeem is uitgerust met een warmwater-circulatiesysteem, sluit dit dan aan op de aansluiting (XL5). Als dat niet het geval is, sluit dan de aansluiting af met een plug.
5. Sluit de aanvoer (XL8) en retour (XL9) van het verwarmingsmedium aan op de verwarmingsspiraal.

Inbedrijfstelling

Zodra de tank correct is aangesloten, moet hij worden gevuld met water en worden ontlucht.

LET OP!

Alser een elektrisch verwarmingselemen in de boiler is geïnstalleerd, moet de boiler met water worden gevuld voordat hij op het elektrische systeem wordt aangesloten.

De warmwaterboiler vullen en ontluchten:

1. Open de koudwaterafsluiter op de inlaat en een van de warmwaterpunten.
2. Vul de tank totdat het water gelijkmatig stroomt bij het inlaatpunt voor leidingwater. Sluit het gebruikspunt.
3. Vul de spiraal met verwarmingsmedium en zorg ervoor dat deze goed ontlucht wordt.
4. Controleer de installatie op lekken.
5. Controleer de dichtheid van de verbinding van de elektrisch verwarmingselement.
   Na het vullen en ontluchten is de tank klaar voor gebruik.

LET OP!

De dop op de verbinding van de elektrisch verwarmingselement is een element onder bedrijfsdruk, dus is het noodzakelijk om te controleren op lekken voordat je de boiler opstart.

TIP!

Aanbevolen wordt om de verbindingen tussen de tankaansluitingen en de overeenkomstige leidingen in het systeem te verbinden met schroefdraadverbindingen die indien nodig kunnen worden verwijderd.

LET OP!

Openvóór de eerste keer opwarmen of na een lange bedrijfsonderbreking de warmwaterinlaatarmatuur om te controleren of de tank gevuld is met water en of de afsluiter op de koudwaterinlaat niet gesloten is.

Thermische isolatie van de installatie

Om warmteverlies tot een minimum te beperken, moeten alle aansluitingen, leidingen en afdekkingen van temperatuursensoren zorgvuldig aanvullend beschermd worden nadat het apparaat geïnstalleerd en op lekkage getest is. Hiervoor moet thermische isolatie met de juiste dikte en de juiste thermische isolatiekenmerken worden gebruikt.

TIP!

Het missen van thermische isolatie, ongepaste dikte of isolatie gemaakt van ongeschikte materialen zal resulteren in verslechtering van de thermische isolatieparameters van het apparaat en de installatie.

Waarschuwingen en praktische aanbevelingen

LET OP!

Om bacteriegroe i te voorkomen wordt dringend ge- adviseerd om de warmwatertemperatuur voor een kortere tijd periodiek te verhogen, bijvoorbeeld om de 7 dagen.

Praktische aanbevelingen:

• Controleer de werking van de veiligheidsklep zoals aangegeven door de fabrikant van de klep om er zeker van te zijn dat deze niet geblokkeerd is.
• Ontdoe de tank regelmatig van opgehoopte aan- slag. De reinigingsfrequentie hangt af van de hardheid van het water in de omgeving.
• Voor een optimale bescherming van de boiler te-gen corrosie raden we aan om de magnesiuma-node slijtage een keer per jaar te controleren.

• Als er een elektrisch verwarmingselement is ge-installeerd, controleer dan of de elektrische installatie het juiste beveiligingscircuit heeft.

• Om de mogelijke geur van waterstofsulfide (ver-oorzaakt door bacteriën die in zuurstofarm water leven) te elimineren, raden we aan om periodiek de anode te vervangen, en bovendien van tijd tot tijd, ongeacht de standaard temperatuurinstelling, het water in de tank te oververhitten tot een temperatuur. Dit zal ook het risico op de ontwikkeling van bacteriën in de tank elimineren.

• Om het doorslaan van de thermische zekering in de elektrisch verwarmingselement te vermijden, moeten de instellingen van de temperatuurregelaars voor het verwarmingsmedium dat naar de bobines van de boiler wordt gevoerd, beperkt worden tot 80 °C.
• Om de kans op verbranding door water te verkleinen, wordt aanbevolen om de verwarmingstemperatuur van de tank (zowel de verwarmingsmodule als de spiraal) niet hoger in te stellen dan 60 °C. Dit draagt ook bij tot een langere levensduur van de tank. Dit draagt ook bij tot een langere levensduur van de tank.
• Onregelmatigheden in de werking van de boiler moeten worden gemeld aan een erkend service-centrum. Een lijst met erkende servicepunten is beschikbaar op www.nibe.eu.

Het is verboden om:

• Het verwarmingsmediumcircuit of de elektrisch verwarmingselement in werking te stellen als de tank niet gevuld is met water.
• De boiler in werking te stellen als de veiligheids-klep niet goed blijkt te werken.
• Inrichtingen (bijv. afsluitklep, terugslagklep, enz.) te installeren tussen de cilinder en de veiligheids-klep (de enige uitzondering is het T-stuk).

- Zelf reparaties aan het apparaat uitvoeren.

- Het lekken van water uit de veiligheidsklep te stoppen.

- Het circuit van de verwarmingsspiraal af te sluiten als u alleen met de elektrisch verwarmings-element.

LET OP!

Desystematische toevoer van vers, onbehandeld water in het verwarmingscircuit (spiraal) verhoogt het risico op corrosie in de spiraal.

5 Onderhoud

Periodieke inspectie en onderhoud zijn een eerste vereiste voor continue operationele paraatheid, betrouwbaarheid en een lange levensduur.

De onderhoudsactiviteiten omvatten:

• Periodieke inspectie en vervanging van de magnesiumbeschermingsanode.
  • Tankreiniging indien nodig.

LET OPI

Periodiek (ten minste om de 14 dagen) of vóór elke inbedrijfstelling van de boiler na uitschakeling moet de werking van de veiligheidsklep worden gecontroleerd volgens de voorschriften van de fabrikant van de klep.

De magnesiumbeschermings- anode controleren

Ter bescherming tegen corrosie zijn de boilers BA-ST 3015/3022/3030 - 1F en BA-ST 9040/9050 - 1FEDC inwendig gecoat met keramisch email en extra beschermd met een magnesiumbeschermingsanode. Tijdens de normale werking corrodeert de anode eerst, waardoor de tankwand wordt beschermd, en daarom moet de toestand ervan regelmatig worden gecontroleerd. De corrosiesnelheid van de beschermingsanode varieert en hangt af van de kwaliteit van het water in het gebied. Om de bescherming tegen corrosie te maximaliseren, wordt aanbevolen om de mate van slijtage van de beschermingsanode jaarlijks te controleren.

TIP!

Boilers BA-ST 9040/9050 - 1FEDC zijn uitgerust met een geïsoleerde magnesiumanode. Het gebruik van een geïsoleerde magnesiumanode maakt het mogelijk om de slijtage van de anode te controleren door de constante stroom van de beschermingsstroom te meten zonder dat de anode moet worden losgeschroefd en de tank moet worden geleegd (waardoor de tankwerking wordt onderbroken). Deze oplossing vereenvoudigt de bediening van het apparaat aanzienlijk en draagt verder bij aan de betrouwbaarheid en een lange levensduur.

Fig. 13 Magnesiumbeschermingsanode.

BA-ST 3015 - 1F

BA-ST 3022 - 1F

BA-ST 3030 - 1F

BA-ST 9040 - 1FEDC

BA-ST 9050 - 1FEDC

Fig. 14 Geïsoleerde magnesiumbeschermingsanode.

Slijtagemeting van de geïsoleerde magnesiumbeschermingsanode (BA-ST 9040/9050-1FEDC)

Om de slijtage van de anode te controleren, (zie Fig. 15):

1. Het deksel van de behuizing en de thermische isolatie verwijderen.
2. Koppel de verbindingskabel (aardkabel) los van de bovenkant van de tank.
3. Sluit een elektrische multimeter (bereik in mA) in serie aan tussen de aardedraad en de M5-schroef-draadpen en meet de DC-beschermstroom.

Fig. 15 Meting van de beveiligingsgelijkstroom.

De intensiteit van de constante beschermingsstroom mag niet lager zijn dan 0,3 mA wanneer de tank vol is. Als de stroom te laag is, moet de anode worden losgeschroefd en visueel worden gecontroleerd op slijtage. Als de anode zichtbaar gecorrodeerd is (meer dan 50% verlies), moet deze onmiddellijk worden vervangen. Sluit na de meting de anode-aardedraad weer aan op de tank.

LET OP!

Als de intensiteitsmeting geen slijtage van de anode laat zien, is de maximale levensduur van de anode niet meer dan 18 maanden. Na deze tijd moet de anode worden vervangen.

Vervanging van magnesium beschermingsanode

De magnesium beschermingsanode moet elke 18 maanden worden vervangen (ongeacht de meetwaarden). Een titaniumanode kan worden gebruikt ter vervanging van de magnesiumanode. De installatie moet worden uitgevoerd volgens de installatie-instructies van de anode.

LET OP!

De magnesium beschermingsanode moet minstens één keer per 18 maanden worden vervangen. Regelmatige inspectie, vervanging en correcte installatie zijn voorwaarden om de garantie op de tank te behouden.

Volg de onderstaande instructies bij het vervangen van de magnesiumanode (zie Fig. 16 en 17):

1. Als er een elektrisch verwarmingselement geïnstalleerd is, moet u het element eerst loskoppelen van de elektrische voeding.
2. Schakel de verwarmingsapparatuur die de tank van water voorziet uit en wacht tot het water in de tank volledig is afgekoeld.
3. Sluit de watertoevoer af en laat een deel van het water uit de tank lopen via de aftapkraan (zie Fig. 12 item 4).
4. Verwijder het behuizingsdeksel en de thermische isolatie (1).
5. Schroef de anode-aardedraad (2) los (BA-ST 9040/9050-1FEDC).
6. Schroef de versleten magnesiumanode (3) los.
7. Schroef er een nieuwe magnesiumanode in.
8. Schroef de aardedraad van de anode aan de tank (BA-ST 9040/9050-1FEDC).
9. Vul de tank met water en voer de ontluchting uit volgens Inbedrijfstelling.
10. Controleer de dichtheid van de geïnstalleerde anode aansluiting.
11. Breng de thermische isolatie aan en breng het deksel van de behuizing aan.

Als de bovenstaande stappen zijn voltooid, is de water-boiler klaar voor gebruik.

Wanneer een nieuwe geïsoleerde magnesiumanode wordt gemonteerd, moet ervoor worden gezorgd dat de aardedraad van de anode aan de bovenkant van de tank wordt bevestigd. Als de anode niet op de tank wordt aangesloten, wordt de werking van de anode verstoord en krijgt de tank geen corrosiebescherming.

Fig. 17 De geïsoleerde magnesium beschermingsanode vervangen.

TIP!

Wanneer een nieuwe geïsoleerde magnesiuma- node wordt gemonteerd, moet ervoor worden gezorgd dat de aardedraad van de anode aan de bovenkant van de tank wordt bevestigd. Als de anode niet op de tank wordt aangesloten, wordt de werking van de anode verstoord en krijgt de tank geen corrosiebescherming.

6 Accessoires en reserveonderdelen

Accessoires en reserveonderdelen voor de BA-ST 3015/3022/3030-1F en BA-ST 9040/9050-1FEDC boilers zijn verkrijgbaar bij dealers of erkende servicecentra.

Tabel 1. Pakking voor het inspectiegat.

Omschrijving	Diameter inspectieopening	Toepassing
pakkingen flensø 150	ø120	BA-ST3022 - 1F3030 - 1F9040 - 1FEDC9050 - 1FEDC

Tabel 2. Overzicht van verwarmingsmodules ¹ .

Model boilers	Type	Vermogen van de verwarming-smodule	Diameter aansluit-tuit
BA-ST3015 - 1F	ME 0015 1,5 kW 114"
	ME 0020 2,0 kW 114"
	ME 0030 3,0 kW 114"
BA-ST3022 - 1F3030 - 1F9040 - 1FEDC9050 - 1FEDC	ME 1030 3,0 kW 112"
	ME 1045 4,5 kW 112"
BA-ST9050 - 1FEDC	ME 1060 6,0 kW 112"

1) Check welke type beschikbaar is bij de lokale NIBE vestiging.

Tabel 3. Selectietabel voor beschermingsanoden.

Model boilers	Diameter aansluittuit	Type anode A	* min
BA-ST3015 - 1F	1"	Staafø26x700	750mm
BA-ST3022 - 1F	34 "	Staafø21x1050	1100mm
BA-ST3030 - 1F	1"	Staafø26x900	950mm
BA-ST9040 - 1FEDC9050 - 1FEDC	114 "	Staaf,geïsoleerdø33x1100	1150mm
BA-ST3015 - 1F3022 - 1F3030 - 1F	34 "	Titaniumanode200	220mm
BA-ST9040 - 1FEDC9050 - 1FEDC	34 "	Titaniumanode400	420mm

* - Amin - minimale afstand boven de tank die nodig is om de magnesiumbeschermingsanode te vervangen.

7 Service

Onregelmatigheden in de werking van de boiler moe- ten worden gemeld aan een erkend servicecentrum.

LET OP!

De boiler mag alleen gerepareerd/onderhouden worden door een erkend servicecentrum, omdat ondeskundige reparaties de veiligheid van de gebruiker in gevaar kunnen brengen en de garantie ongeldig kunnen maken.

8 Recycling en verwijdering

In overeenstemming met de principes van NIBE zijn deze producten vervaardigd uit materialen van de hoogste kwaliteit met behulp van de nieuwste technologie en milieuvriendelijke oplossingen.

Bij de keuze van de materialen werd rekening gehouden met zowel de herbruikbaarheid van materialen (recyclage), de mogelijkheid om niet-recycleerbare materialen te ontmantelen en te scheiden, als met de risico's van de verwijdering van niet-recycleerbare kunststoffen.

Het apparaat dat u koopt bestaat voor meer dan 90% uit recyclebare en herbruikbare onderdelen, dus het vormt geen risico voor het milieu of de menselijke gezondheid.

LET OP!

Om schade aan installatiesystemen en milieuvervuiling te voorkomen, moet het product worden gedemonteerd en buiten gebruik worden gesteld door een gekwalificeerd persoon.

LET OP!

Nadat het apparaat buiten gebruik wordt gesteld, moet u ervoor zorgen dat het product en alle apparatuur worden afgevoerd volgens de geldende voorschriften.

TIP!

Deverpakking waarin het product wordt geleverd, is voornamelijk gemaakt van recyclebare en herbruikbare materialen. Nadat het apparaat is geïnstalleerd, moet de verpakking op de juiste manier worden weggegooid, in overeenstemming met de geldende wetgeving.

Parameter		Een-heid	Boiler model BA-ST
			3015 - 1F 3022 - 1F 3030 - 1F 9040 - 1FEDC			9050 - 1FEDC
Energie-efficiëntieklasse - C
Opslagcapaciteit (V)* I 150,8 207 285 344,2 442
Stilstandsverlies (S)*		W	73,9	76	96	96,7	98
Verwarmingsoppervlak van de spiraal		m2	1,63	1,8	2,7	5
Maximale bedrijfstemperatuur van de tank		°C	85
Maximaal toelaatbare momentane temperatuur in de tank		°C	98			95
Maximale bedrijfstemperatuur spiraal		°C	110
Maximale werkdruk van de tank		bar	10
Maximale werkdruk van de spiraal		bar	16			10
Spiraalvermogen **	70/10/45 °C	kW	32	37	54	82
Spiraalcapaciteit**	70/10/45 °C	I/h	775	912	1288	2000
Spiraalvermogen ***	60/10/50 °C	kW	21	23	35	65
Spiraalcapaciteit***	60/10/50 °C	I/h	366	404	605	1121
Aansluiting elektrische verwarmings-module		inch	114"	112"
Corrosiebescherming		Keramisch email + geïsoleerde magnesiumanode
Afmetingen van magnesiumanode		m m / inch	ø26x700 / 1"	ø21x1100 / 34"	ø26x900 / 1"	ø33x1100 / 114"
Massa		kg	96	109	139	198	215

* In overeenstemming met EU-verordening 812/2013, 814/2013.
** Bij een verwarmingsmediumdebiet van 2,5 m3/u en een verwarmingsmediumtemperatuur van 70°C, voedingswatertemperatuur van 10°C, bedrijfswatertemperatuur van 45°C.
*** Bij een verwarmingsmediumdebiet van 2,5 m3/u en een verwarmingsmediumtemperatuur van 60°C, voedingswatertemperatuur van 10°C, bedrijfswatertemperatuur van 50°C.

Afmetingen van de apparaten

Fig. 18 Afmetingen van aansluitingen BA-ST 3015 -1F
Fig. 19 Afmetingen van de boiler BA-ST 3015 - 1F.

Fig. 20 Afmetingen aansluitingen BA-ST 3022/3030 - 1F

Fig. 22 Afmetingen aansluitingen BA-ST 9040/9050 - 1FEDC

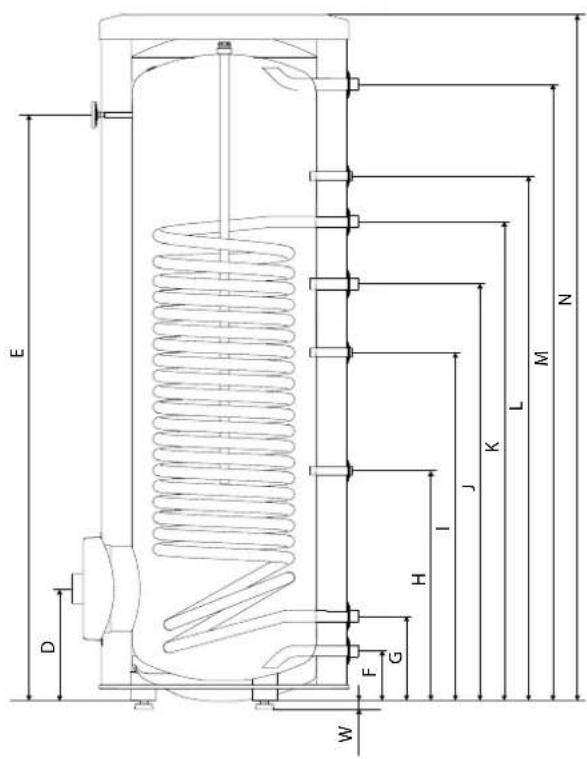

Fig. 24 Afmetingen van de boiler BA-ST 3015-1F

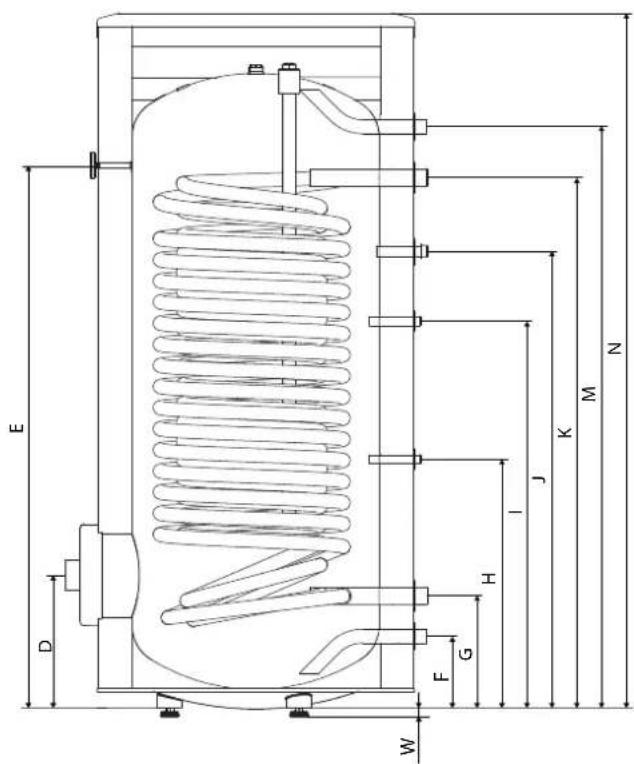

Fig. 25 Afmetingen boiler BA-ST 3022/3030-1F en BA-ST 9040/9050 - 1FEDC

Tabel 5. Diameters van de aansluittuiten

Type aansluiting		Een-heid	BA-ST
			3015-1F 3022-1F 3030-1F 9040-1FEDC 9050-1FEDC
XL 54	Thermometer deksel mm ø 10 int.
XL35	Aansluiting verwarmingsmodule	mm	1 14 " int.	1 12 " int.
XL4	Warmwater aansluiting mm 34 " ext.	1" ext.
XL8	Spiraal toevoer	mm	34 " mannelijk		1" ext.	1 14 " ext.
XL5	Circulatie-aansluiting voor warm water.	mm	34 " ext.
UA1	Afdekking voor temp. sensor	mm	ø 16 int.			-
UA2	Afdekking voor temp. sensor	mm ø	16 int.
UA3	Afdekking voor temp. sensor	mm ø	16 int.
XL9	Spiraal retour	mm	34 " ext.		1" ext.	1 14 " ext.
XL3	Koudwater aansluiting	mm 34 " ext.	1" ext.

Tabel 6. Afmetingen

Afmetingen BA-ST
		3015-1F	3022-1F	3030-1F	9040-1FEDC	9050-1FEDC
A	mm	650	694	778	883	940
B	mm	∅ 576	∅ 603	∅ 675	∅ 774	∅ 832
C	mm	∅ 445	∅ 445	∅ 530	∅ 602	∅ 650
D	mm	214	269	316	323	337
E	mm	1033	1411	1396	1323	1477
F	mm	78	119	166	175	189
G	mm	196	203	251	273	287
H	mm	464	553	611	606	620
I	mm	612	838	819	943	957
J	mm	735	1003	1051	1113	1127
K	mm	858	1153	1272	1293	1307
L	mm	958	1263	1356	-
M	mm	1152	1484	1471	1417	1545
N	mm	1265	1652	1705	1694	1835
W	mm	20 21 -0/+15

Fig. 26 Drukverlies in de spiraal.

Dansk
