Type product	Warmtepomp (lucht/water)
Model	HBS 05-06
Merk	Nibe
Toepassing	Verwarming en koeling
Vermogen (nominaal)	5 kW (verwarming)
Afmetingen (hxbxd)	800 x 600 x 600 mm
Gewicht	ca. 100 kg
Elektrische aansluiting	400V / 3-fase / 16 A
Koelmiddel	R410A
Geluidsniveau (buitenunit)	ca. 55 dB(A)
Werkingsbereik	-20°C tot +45°C
Functies	Verwarming, koeling, warm water productie
Bediening	Digitale thermostaat met timer
Onderhoud	Regelmatig reinigen van filters en condensor
Veiligheid	Oververhittingsbeveiliging, vorstbeveiliging, drukbewaking
Repareerbaarheid	Modulair ontwerp; reserveonderdelen beschikbaar via Nibe
Garantie	2 jaar (uitbreidbaar)
Inhoud gebruikershandleiding	Installatie, bediening, onderhoud, storingscodes

Veelgestelde vragen - HBS 05-06 Nibe

Wat is het verschil tussen de HBS 05 en HBS 06?

De modellen HBS 05 en HBS 06 zijn qua functionaliteit vergelijkbaar, maar kunnen verschillen in vermogen (5 kW versus 6 kW) en enkele specificaties zoals afmetingen of koelmiddel. Raadpleeg de technische gegevens voor exacte details.

Hoe stel ik de temperatuur in?

Gebruik de digitale thermostaat op het bedieningspaneel om de gewenste kamertemperatuur in te stellen. U kunt ook een tijdschema programmeren via de timerfunctie.

Wat moet ik doen als de warmtepomp niet werkt?

Controleer eerst of de stroomtoevoer is ingeschakeld en of de zekering niet is gesprongen. Raadpleeg de storingscodes in de handleiding voor specifieke foutmeldingen. Neem bij aanhoudende problemen contact op met een erkende installateur.

Hoe vaak moet ik de filters reinigen?

Wij adviseren de filters elke 3 maanden te controleren en indien nodig te reinigen met water en een zachte borstel. Vervang de filters jaarlijks voor optimale prestaties.

Kan ik de warmtepomp ook gebruiken voor koeling?

Ja, de Nibe HBS 05-06 is geschikt voor zowel verwarming als koeling. Schakel de modus op de thermostaat om naar 'koeling' voor een aangename temperatuur in de zomer.

Wat is het minimale werkingsbereik?

De warmtepomp werkt tot buitentemperaturen van -20°C. Bij lagere temperaturen kan een extra verwarmingselement noodzakelijk zijn.

Hoe lang duurt de installatie?

Een standaard installatie door een erkend installateur duurt gemiddeld 1 tot 2 dagen, afhankelijk van de complexiteit van de aansluitingen en de locatie.

Waar vind ik de handleiding?

De handleiding is beschikbaar op onze website notice-facile.com in PDF-formaat. U kunt deze gratis downloaden.

Welk onderhoud is nodig aan de buitenunit?

Houd de buitenunit vrij van bladeren, sneeuw en vuil. Controleer jaarlijks de condensor en ventilator. Laat een professionele onderhoudsbeurt eens per 2 jaar uitvoeren.

Kan ik de warmtepomp zelf repareren?

Het wordt afgeraden om zelf reparaties uit te voeren aan het koelsysteem of elektrische componenten. Neem contact op met een gecertificeerde Nibe-technicus voor veilige en correcte reparaties.

GEBRUIKSAANWIJZING HBS 05-06 Nibe

	41 Belangrke informatie	245 Elektris
	4Systeemoplossing	24Algemeen
	4Veiligheidsinformatie	26Elektrische
	4Symbolen	26Toegankelkl
	4Keurmerk	26Verbinding
	4Veiligheidsmaatregelen	27Verbinding
	6Serienummer	28Verbinding
	6Terugwinning	30Aansluitinge
	6Informatie met betrekking tot milieueffecten	30Accessoires
	7Inspectie van de installatie
	8Checklist: Controles vóór inbedrfstelling	316 Inbedr
Compatibele binnenmodules (VVM) en regelmodu-les (SMO)	9	31Voorbereidi
	9Binnenmodules	32Inbedrfstelli
	9Bedieningsmodules	32Inspectie
		32Ontluchten,
		32Afstelling,
	102 Bezorging en verwerking
	10Transport en opslag	337 Bedier

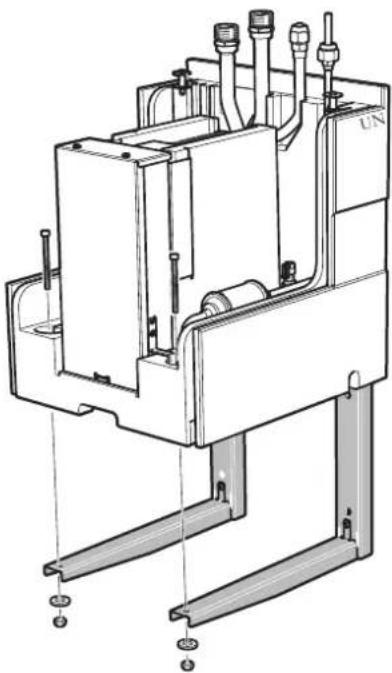

	10Montage	33Menu war
	12Geleverde componenten
	13Verwderen van de buitenmantel	348 Storing
		34Problemen
	143 Het ontwerp van de warmtepomp
	14Positie componenten HBS 05 (EZ102)	409 Alarml.
	15Lst met onderdelen HBS 05 (EZ102)	4310 Acces
	16Elektrisch paneel
	174 Aansluiting van de leidingen	4411 Techn
	17Algemeen	44Afmetingen
Aansluiten van koudemiddelleidingen (niet bgele-verd)	18	45Technische
	19Aansluiting van de leidingen	47Elektrisch
	20Druktest en lekkagetest	50Index

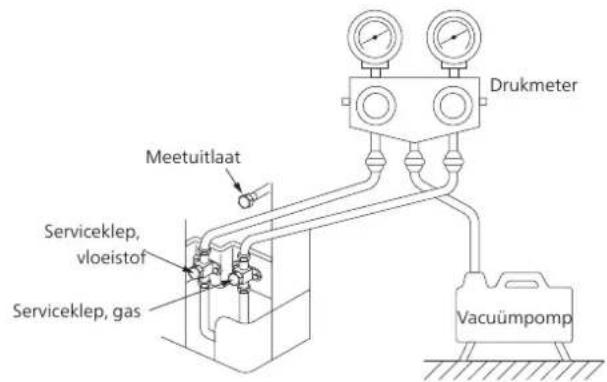

	20Vacuümpomp	55Contactge
	20Koudemiddel bvullen

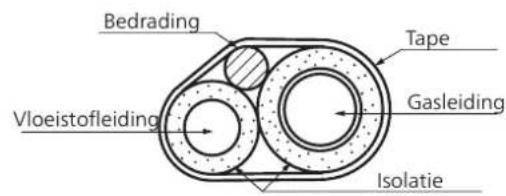

	20Isoleren van koudemiddelleidingen
	21Leidingkoppeling verwarmingssysteemcircuit
	21Drukval, zde van het verwarmingssysteem
	21Aansluitopties

1 Belangrke informatie

Systeemoplossing

Symbolen

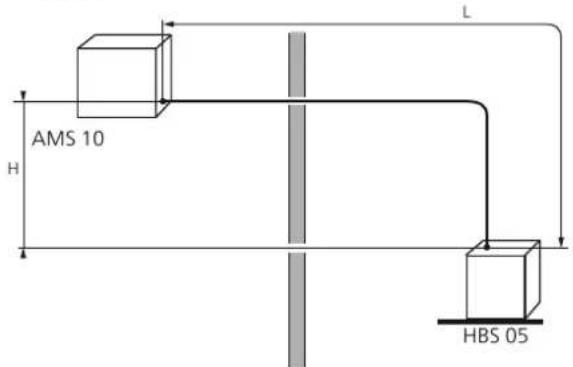

HBS 05 is bedoeld voor installatie met buitenmodule

(AMS 10) en binnenmodule (VVM) of regelmodule

voor een complete systeemoplossing.

Voorzichtig!

Dit symbool duidt aan dat een persoon of de machine gevaar loopt.

Veiligheidsinformatie

LET OP!

In deze handleiding worden de installatie- en onderhou

procedures voor uitvoering door specialisten beschreven.

De handleiding moet b de klant worden achtergelater

Dit symbool duidt belangrke informatie aan over zaken waar u rekening mee moet houden tijdens installeren of onderhouden van de instal- latie.

Dit apparaat kan worden gebruikt door

kinderen vanaf 8 jaar en personen verminderde lichamelke, zintuiglke of geestelijke gesteldheid of gebrek aan ring en kennis wanneer z begeleid den of instructies hebben ontvangen het apparaat veilig te gebruiken en gevaren begrpen. Het product is be voor gebruik door experts of getrain gebruikers in winkels, hotels, verlich industrie, landbouw enz.

Kinderen moeten worden geïnstrueerd/b geleid worden om te voorkomen dat met het apparaat spelen.

Voorkom dat kinderen het apparaat z toezicht schoonmaken of onderhouden.

Dit is een vertaling van de originele handleiding. De handleiding mag niet worden vertaald zonder goedkeuring van NIBE. Veili

Rechten om ontwerpwzigingen door voeren zn voorbehouden.

©NIBE 2018.

met een TIP

erva-

Dit symbool duidt tips aan om het gebruik var het product te vergemakkelken.

om

Keurmerk

Het CE-keurmerk is verplicht voor de meeste producten die in de EU worden verkocht, ongeacht het la waar ze zn gemaakt.

IP21

Classi catie van behuizing van elektrotechnische apparatuur.

Z

Gevaar voor personen of de machine.

onder

Lees de gebruikershandleiding.

E. Veiligheidsmaatregelen

te LET OP

Installeer het systeem volledig volgens de instructies in de insta latiehandleiding.

Een onjuiste installatie kan leiden tot barsten, persoonlk letsel, waterlekkage, lekkage van koudemiddel, elektrische schokken en brand.

Let op de meetwaarden voordat u aan het koelsysteem gaat werken, met name b onderhoud in kleine ruimtes, zodat de grens voor de concentratie van het koudemiddel niet wordt overschreden.

Raadpleeg een expert voor de interpretatie van de meetwaarden. A de concentratie van het koudemiddel boven de grens ligt, kan b kage zuurstoftekort optreden, wat tot ernstig letsel kan leiden.

Gebruik voor de installatie originele accessoires en de aansledeen de eenheid niet op plaatsen waar corrosief gas (bijvoor onderdelen. beeld nitreuze dampen) of brandbare gassen of stoom (bvoor-

Indien gebruik wordt gemaakt van niet-aangegeven onderdelebeeldverdunner en petroleumgassen) zich kunnen vormen of

nen waterlekkage, elektrische schokken, brand en persoonlk opheken of waar met vluchtige brandbare stoffen wordt gewerkt.

optreden doordat de eenheid mogelijk niet correct werkt. Corrosief gas kan leiden tot corrosie aan de warmtewisselaar, breuke

Zora ervoor dat uw werkæbied goed ventileert. Er kan tdens

de onderhoudswerkzaamheden koudemiddel weglekken.

Als het koudelmiddel in aanraking komt met open vuur, o Gebraik ede eenheid niet op plaatsen waar water kan spatten.

giftig gas. bvoorbeeld in wasseren.

Installeer de eenheid op een locatie met een goede ondersteuning.

B ongeschikte installatielocaties kan de eenheid vallen en leiden tot schokken en brand.

schade en letsel. Installatie zonder voldoende ondersteuning Gebruikokde eenheid niet voor de speciale doeleinden, zoals opsl

leiden tot trillingen en lawaai. van voedsel, het koelen van precisie-instrumenten, conservering

Zorg ervoor dat de eenheid h installatie stahiel is door bevriezing van dieren, planten of kunst.

hestand is tegen aardhevingen en krachtige winden. De artikelen kunnen hierdoor beschadigd raken.

B ongeschikte installatielocaties kan de eenheid vallen en installeert en gebruik het systeem niet in de buurt van apparat

schadé en letsel. die elektromagnetische velden of hoogfrequente tonen genereert.

De elektrische installatie moet worden uitgevoerd door een ge- Appaidouui zoals inverters, stand-bysets, hoogfrequente meusche

kwali ceerde elektrotechnicus en het systeem moet worden

aangesloten als een afzonderlk circuit.

Voeding met onvoldoende capaciteit en een onjuiste werking, kunnen

leiden tot elektrische schokken en brand.

Gebruik voor de elektrische installatie de aangedeven installeer de buiteneenheid niet op de hieronder aangegeven lo- kabels.zet

de kabels goed vast in de klemmenstroken en ontlast caties bedra-

ding op de iuiste manier om overbelasting van de klemmenstro-

ken te voorkomen. - Locaties wadi koolstorivezer, metaalpoeuer of ander poeeder in de

Losse verbindingen of kabelaansluitingen kunnen leiden tot abnormale, voor stoffen kunnen voorkomen die van inpleed kunnen

warmteproductie of brand. - Locales waar stellen kunnen voor kunnen die van invited kunnen zu on de eenheid zoals zwavelge, chloor, zure of alkalische stoff

Controleer, als u klaar bent met de installatie- of onderhoudswerk- die direct zn blootgesteld aan olienevel of stoom.

zaamheden, of er geen koudemiddel uit het systeem lekt Vortuiven en schepen.

vorm van gas. - Locaties waar machines worden gebruikt die hoogfrequente tonen

Als er koudemiddelgas in het huis lekt en in aanraking igamtereneet een

aerotemp, een oven of een ander heet oppervlak, worden- e Logafige waar vaak cosmetische of speciale sprays worden gebruik

gassen geproduceerd. - Locaties met een mogelijk zoute atmosfeer. In dit geval moet de

Schakel de compressor uit voordat u het koudemiddelcircuit pulteneenheid worden bescherma tegen direct binnenkomende zoute

opent/doorbreekt.

Als het koudemiddelcircuit wordt doorbroken/geopend terwl de Locaties waar grote hoeveeelenen sheeuw voorkommen.

compressor draait. kan er lucht in het procescircuit stromen. Dit kan

tot 'ongebruikelk hoge druk in het procescircuit leiden, die Albershet onderframe van het buitendeel verroest is of op ander

en persoonlk letsel kan veroorzaken. wze beschadigd is door langdurig bedrf, mag dit niet worden

Schakel b service of inspectie de voeding uit. gebruikt.

Als de voeding niet wordt uitgeschakeld, bestaat gevaar voor elektr- tot persoellyt lateral leider.

sche schokken en schade door de draaiende ventilator. valien en tot persoonik letser leiden.

Laat de eenheid niet draaien als er panelen of beschemingstoid- Zorg er o solderen in de buurt van de eenheid voor dat net

delen verwderd zn.

Het aanraken van draaiende apparatuur, hete oppervlakken of onder- en de het kemen die tot waterlakken leiden.

delen onder hoge spanning kan leiden tot letsel door beknellina.

brandwonden of elektrische schokken. schade te voorkommen, het dinnengedeelte in zijn verpakking zitten of

Schakel de stroom uit voordat u aan elektrische werkzaamheden afroemn niet uitloven in kanalen waar giftige geoen

begint. Laat de arvoelpp met uitopen in handen waar gijuge gassen, huorhaald met sul den kunnen voorkomen

Als u de stroom niet uitschakelt, kan dit leiden tot elektrische schok-

ken, schade en een onjuiste werking van de apparatuur.

70RGVUI DIGHFID de veiligneid en gezondeneid van de gebruiker.

Wees zorgvuldig b het uitvoeren van de elektrotechnische omgevingslucht er niet op neerslaat.

werkzaamheden. Onvoldoende isolatie kan leiden tot condensatie, die weer kan leide

Sluit de massakabel niet aan op de gasleiding, waterleiding tot verichtschade aan dak, vloer, meubels en waardevolle persoonlke

tingsleiding of de massakabel van de telefoonleiding. Een spullere

massaverbinding kan leiden tot fouten in eenheden, zoals elektrische het huitandeel niet en een locatie waar insecten en

schokken vanwege kortsluiting. Involvent het vansteelver niet op van kinden teur moesten en klaine diaren kunnen verhluven

Gebruik een hoofdschakelaar met voldoende uitschakelvermoen ten en kleine dieren kunnen de elektronische onderdelen binnen-

Als de schakelaar onvoldoende uitschakelvermogen heeft, kundriegen en daar schade en brand veroorzaken. Geef de gebruiker

storingen en brand optreden. instructie om de omringende apparatuur schoon te houden.

Gebruik altijd een zekering met de juiste capaciteit op Waes pleerkechtig als u het apparaat met de hand draagt.

waar zekeringen moeten worden gebruikt. Als de eenheid meer weegt dan 20 kg, moet deze worden gedra

Het aansluiten van de eenheid met draad van koper of onder tweemaamensen. Draag handschoenen om het gevaar voor snijwo

kan leiden tot storing in de eenheid en brand. den tot een minimum te beperken.

Breng de kabels zo aan dat ze niet beschadigd raken Goor metakingsmateriaal op de juiste manier weg.

kanten of beklemd zitten tussen panelen. Eventueel achterblijvend verpakkingsmateriaal kan leiden tot persoon-

Onjuist installeren kan elektrische schokken, warmteontwikkeling letsel. Het kan namelk spkers en hout bevatten.

brand veroorzaken. Raal geen knonnen aan met natte handen

Installeer de eenheid niet in de buurt van locaties waar lekkageiden tot elektrische schokken.

van brandbare gassen mogelk is.

Indien weggelekte gassen zich ophopen rondom de eenheid kan er in hadrf ie

brand ontstaan. Tdoo bodef worden de leidingen uitzonderly hoet of uitzonderly

Gebruik ede eenheid niet op plaatsen waar water kan spatten,

bvoorbeeld in wasseren.

Het binnendeel is niet waterdicht en er kan daarom sprake zn v

elektrische schokken en brand.

Gebruikokde eenheid niet voor de speciale doeleinden, zoals opsl

van voedsel, het koelen van precisie-instrumenten, conservering

door bevriezing van dieren, planten of kunst.

De artikelen kunnen hierdoor beschadigd raken.

Installeert en gebruik het systeem niet in de buurt van apparat

die elektromagnetische velden of hoogfrequente tonen genereert.

Apparatuur zoals inverters, stand-bysets, hoogfrequente medische

apparatuur en telecomapparatuur kan van invloed zn op de eenhei

en leiden tot storingen en uitval. De eenheid kan ook van invlo

op medische apparatuur en telecomapparatuur, zodat deze niet goe

öf helemaal niet werkt.

Installeer de buiteneenheid niet op de hieronder aangegeven lo

caties hedra

- Locaties waar lekkage van brandbare gassen kan optreden.

- Locaties waar koolstofvezel, metaalpoeder of ander poeder in de

lucht kan komen.

- Locaties waar stoffen kunnen voorkomen die van invloed kunnen

zn op de eenheid, zoals zwavelgas, chloor, zure of alkalische sto

rhoudswerk- die direct zn blootgesteld aan olienevel of stoom.

ektVortuizen en schepen.

- Locaties waar machines worden gebruikt die hoogfrequente toner

gæntereneet een

- e Logafiege waar vaak cosmetische of speciale sprays worden gebruik

- Locaties met een mogelijk zoute atmosfeer. In dit geval moet de

Lbuiteneenheid worden beschermd tegen direct binnenkomende zoute

lucht.

Locaties waar grote hoeveelheden sneeuw voorkomen.

Locaties waar het systeem wordt blootgesteld aan schoorsteenroo

Albershort onderframe van het huitondeel verroest is of on ander

wze beschadigd is door langdurig bedrf mag dit niet worden

gebruikt

Het gebruik van een oud of beschadigd frame kan de eenheid dc

vallen en tot persoonk letsel leiden.

Zorg er: b solderen in de buurt van de eenheid voor dat het

deerresidu de lekbak niet beschadigt.

Als er, tdens solderen soldeerresidu in de eenheid komt, kunnen e

kleine gaten in de bak komen die tot waterlekkage leiden. Laat,

schade te voorkomen, het binnengedeelte in zn verpakking zitten of

dek het af.

zaamheden Taat de afvoerpp niet uitlopen in kanalen waar giftige gassen

byvoorbeeld, met sul den, kunnen voorkomen.

Ais de pp uitloopt in een dergelk kanaal, zullen eventuele giftige

gassen in de ruimte stromen en daar ernstige gevolgen hebben vc

de veiligheid en gezondheid van de gebruiker.

Isoleer de aansluitleidingen van de eenheid, zodat het vocht uit

He omgevingslucht er niet op neerslaat.

Onvoldoende isolatie kan leiden tot condensatie, die weer kan leide

got verdichtschade aan dak, vloer, meubels en waardevolle persoonlke

spullere

elektrische het buitendeel niet op een locatie waar insecten en

bogenen en kleine dieren kunnen de elektronische onderdelen binnen-

driegen en daar schade en brand veroorzaken. Geef de gebruiker

instructie om de omringende apparatuur schoon te houden.

Wees plekkezichtig als u het apparaat met de hand draagt.

Als de eenheid meer weegt dan 20 kg, moet deze worden gedra

ander tweetaamensen. Draag handschoenen om het gevaar voor snijwo

den tot een minimum te beperken.

Goor vemalekingsmateriaal op de juiste manier weg.

Eventueel achterblijvend verpakkingsmateriaal kan leiden tot persoon-

kg letsel. Het kan namelk spkers en hout bevatten.

Raak geen knoppen aan met natte handen.

Bart lekkageiden tot elektrische schokken.

Raak geen koudemiddelleidingen aan met uw handen terwl het

systeem in bedrf is.

Tdens bedrf worden de leidingen uitzonderlk heet of uitzonderlk

koud, afhankelijk van de bedrijfsmethode. Dit kan leiden tot brandwo

den of bevriezingswonden.

Schakel de voeding niet uit direct nadat de werking Wacht minimaal 5 minuten, omdat anders gevaar bestaat lekkage of uitval.

Bedien het systeem niet met de hoofdschakelaar.

Dit kan leiden tot brand of waterlekkage. Bovendien kan onverwacht starten, wat tot persoonlk letsel kan leiden.

Serienummer

U vindt het serienummer (PF3) onder de kap, op als boven op de HBS 05.

LET OP!

Voor onderhoud en ondersteuning hebt u het serienummer van het product (14 cijfers) nodig.

Terugwinning

Laat het afvoeren van de verpakking over aan de installateur van het product of aan speciale afvalstations.

Doe gebruikte producten niet b het normale huishoudelijke afval. Breng het naar een speciaal afvalstation of naar een dealer die dit type service aanbiedt.

Het onjuist afvoeren van het product door de gebruiker leidt tot boetes volgens de actuele wetgeving.

is gestart. voor Water- Informatie met de ventilator betrekking tot milieueffecten

De apparatuur bevat R410A, een ge uoreerd broeikas-gas met een GWP-waarde (aardopwarmingsvermogen) van 2088. Laat dit niet ontsnappen R410A naar de a mosfeer.

Inspectie van de installatie

Volgens de geldende voorschriften moet de verwarmingsinstallatie aan een inspectie worden onderworp voordat deze in gebruik wordt genomen. De inspectie moet door een daartoe bevoegd persoon wordt Vul de pagina met informatie over installatiegegevens in de Gebruikershandleiding in.

		OpmerkingenBeschrrving	ning	DatumHandteke-
Verwarmingsmiddel (pagina 17)
	Systeem doorgespoeld
	Systeem ontlucht
	Vuil Iter
	Afsluit- en afvoerklep
	Instellen laadstroom
Elektriciteit (pagina 24)
	Zekeringen woning
	Werkschakelaar
	Aardlekschakelaar
	Verwarmingskabel soort/effect
	Zekeringgrootte, verwarmingskabel (F3)
	Communicatiekabel aangesloten
	AMS 10 met toegewezen adres (alleen b cascadeschakeling)
	Controleer b het installeren van de AMS 10-6 / HBS 05-6 of de softwarever-sie van de binnenmodule/regelmodule ten minste v8320 is.
Diversen
	Leiding voor condenswater

LET OP!

HBS 05-6 alleen compatibel met de AMS 10-6

HBS 05-12 alleen compatibel met AMS 10-8/AMS 10-12.

HBS 05-16 alleen compatibel met AMS 10-16.

Checklst: Controles vóór inbedrfstelling

		GecontroleerdOpmerkingenH
Leidinglengte
Hoogteverschil
Druktest
Lekkagetest
Einddruk vacuum
Leidingisolatie
		GecontroleerdOpmerkingenL
Hoofdzekering pand
Groepszekering
Stroombegrenzer/stroomsensor
KVR 10
		GecontroleerdOpmerkingenM
Leidingsysteem, condensatie-isolatie

Compatibele binnenmodules (VVM) en regelmodules (SMO)

					SMO 40SMO 20VVM
					XXXXAMS 10-6 /
					XXXXAMS 10-8 /
					XXXXAMS 10-12 /
					XXXXAMS 10-16 /

Binnenmodules

Bedieningsmodules

VVM 310VVM 310

Art.nr. 069 430

Met ingebouwde EMK 310

Onderdeelnr. 069 084

SMO 20

Bedieningsmodule

Art.nr. 067 224

SMO 40

VVM 320

VVM 320

Roestvr staal, 1x230 V

Roestvr staal, 3x230 V

Onderdeelnr. 069 111

Onderdeelnr. 069 113

Bedieningsmodule

Art.nr. 067 225

VVM 320

VVM 320

Email, 3x400 V

Roestvr staal, 3x400 V

Met ingebouwde EMK

300nderdeelnr. 069 109

Onderdeelnr. 069 110

VVM 320

VVM 500

Koper, 3x400 V

Art.nr. 069 400

Art.nr. 069 108

2 Bezorging en verwerking

Transport en opslag ^M

MONTEREN VAN DE SPLIT BOX HBS 05

De HBS 05 dient verticaal en droog te worden vervoerd en opgeslagen.

Voorzichtig!

Zorg ervoor dat de warmtepomp niet kan kan- telen tdens transport.

Montage

• Aanbevolen wordt om de HBS 05 te installeren in een ruimte met afwatering in de vloer. Een bkeuken of boilerruimte is erg geschikt.
• De beugels voor de HBS 05 moeten aan worden geschroefd. Gebruik de meegeleverde schroeven. Montagesjabloon bgevoegd. de muur

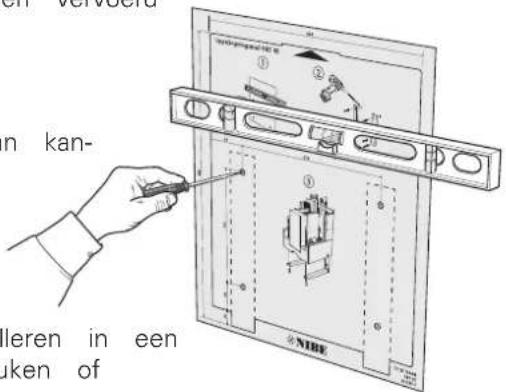

• Plaats de bgeleverde boormal horizontaal op de wand. (Zie de afmetingen op de boormal.) Markeer d boorgaten.
• Laat leidingen zodanig lopen dat ze niet worden bevestigd aan binnenmuren die aan een slaap- of woonkamer grenzen.
• Zorg ervoor dat er ca. 800 mm vre ruimte voor en 400 mm boven het product zit voor eventuele service in de toekomst. Zorg ervoor dat er voldoende ruimte boven de machine is voor leidingen en kleppen.
  de muur
• Plaats de bgeleverde boormal horizontaal op de wand. (Zie de afmetingen op de boormal.) Markeer d boorgaten.

LET OP!

HBS 05 eindigt ca. 10 mm van de muur als h op de steunen is gemonteerd.

Voorzichtig!

Condensslang (WP3) moet worden aangesloten op de gaten aan de onderkant van de HBS 05.

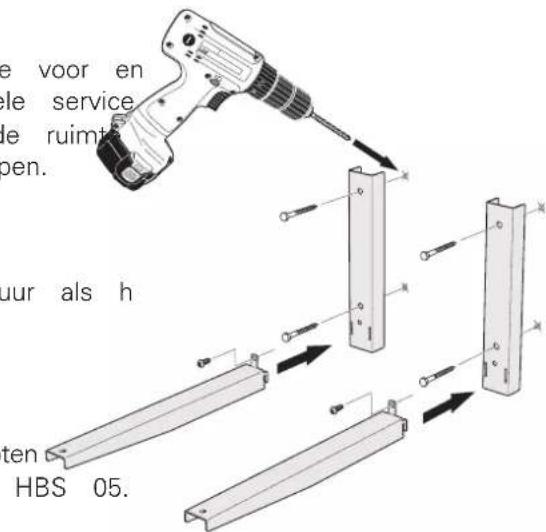

1. Schroef de beugels met de bgeleverde schroeven aan de wand.

2.

1. Installeer de HBS 05 op de beugels. Installee te de afdekking.

INSTALLATIEGEBIED

Er moet aan minimaal één zde vre ruimte worden aangehouden voor toekomstige service aan de HBS 05 Zorg dat er bovendien ca. 80 cm vre ruimte voor de HBS 05 wordt aangehouden.

Aanbeveling voor plaatsing op de wand

Aanbeveling voor plaatsing op de wand/in ee, hoek

Geleverde componenten

Filterbal (G1").

Verwderen van de buitenmantel

HBS 05

3 Het ontwerp van de warmtepomp

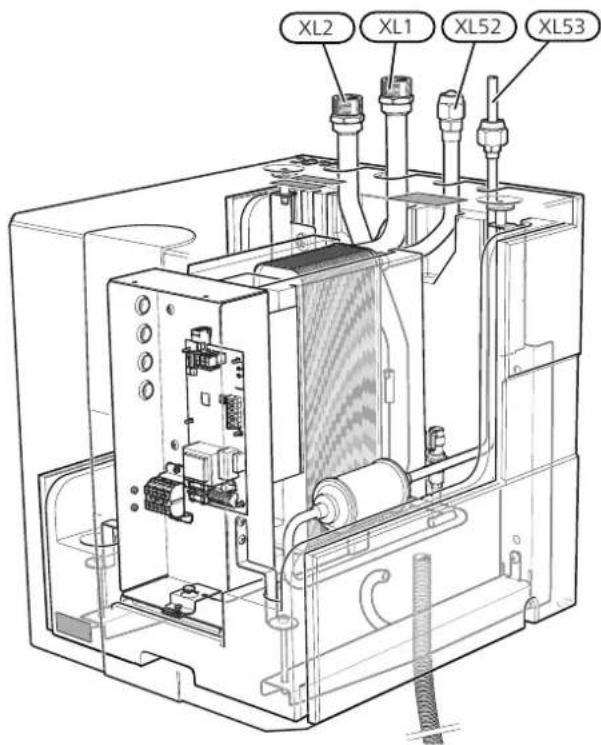

Positie componenten HBS 05 (EZ102)

Lst met onderdelen HBS 05 (EZ102)

AANSLUITING VAN DE LEIDINGEN

Aanvoer afgiftesysteemXL1

Retour afgiftesysteemXL2

Aansluiting, gasleidingXL52

Aansluiting, vloeisto eidingXL53

KLEPPEN ENZ.

WarmtewisselaarEP2

Droog IterHZ2

Filterbal (meegeleverd)QZ2

ELEKTRISCHE ONDERDELEN

CommunicatieprintplaatAA23

Zekering voor externe verwarmingskabelAA23-F3

DIP-switch, adressering van buiteneenheidAA23-S3

AA23-X1 Klemmenstrook, ingaande voeding, aansluiting van KVR

AA23-X4 Klemmenstrook, communicatie met binnen-deel/bedieningsmodule

AA23-X100 Klemmenstrook, communicatie buitendeel AMS 10

Klemmenstrook, ingaande voedingX1

BT12Temperatuursensor, condensator, aanvoer

BT15 Temperatuurvoeler, vloeisto eiding

DIVERSEN

PF1 Typeplaatje

PF3 Serienummerplaatje

PF4 Teken, leidingaansluitingen

UB1 Kabeldoorvoer

UB2 Kabeldoorvoer

UB3 Kabeldoorvoer

WP3 Condenswaterslang

Aanduidingen in locaties onderdelen volgens standaard IEC 81346-2.

Elektrisch paneel

HBS 05

Elektrische onderdelen HBS 05

CommunicatieprintplaatAA23

Zekering voor externe verwarmingskabelAA23-F3

DIP-switch, adressering van buiteneenheidAA23-S3

AA23-X1

Klemmenstrook, voedingsspanning naar de communicatiekaart AA23, aansluiting van KVR

AA23-X4

Klemmenstrook, communicatie met binnen- deel/bedieningsmodule

AA23-X100

Klemmenstrook, communicatie buitendeel AMS 10

Klemmenstrook, ingaande voedingX1

4 Aansluiting van de leiding

Algemeen

Leidingen moeten volgens de geldende normen en richtlnen worden aangesloten.

AMS 10 en HBS 05 werken tot een retourtemperatuur van ca 55°C en een uitgaande temperatuur vanuit de warmtepomp van ca. 58 °C.

De HBS 05 is niet voorzien van afsluiters op de waterzde. Deze moeten worden geïnstalleerd om toekomstige service te vereenvoudigen.

B koppeling met HBS 05 wordt vre doorstroming in het klimaatsysteem aanbevolen voor de juiste warmteoverdracht. Dit kan worden gerealiseerd met een omloopklep. Als vre doorstroming niet mogelk is, advise-ren w om een buffervat (NIBE UKV) te plaatsen.

Aansluiten van koudemiddelleidingen (niet bgeleverd)

Installeer de koudemiddelleidingen tussen het buitendeel AMS 10 en de HBS 05.

De installatie moet worden uitgevoerd volgens de geldende normen en voorschriften.

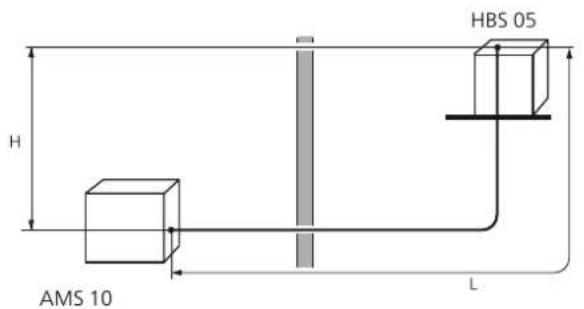

PARAMETERS AMS 10

• Maximale leidinglengte, AMS 10 (L): 30 m.
• Maximaal hoogteverschil (H): ±7 m.

Aansluiting van de leidingen

LEIDINGAANSLUITING, KOUDEMIDDELLEIDING

• Installeer de leiding aan de koudemiddelzde buitenmodule (AMS 10) en SPLIT box (HBS de servicekleppen (QM35, QM36) gesloten.
• Sluit de koudemiddelleidingen aan tussen de kleppen (QM35 en QM36) op het buitendeel en de verbindingen (XL52 en XL53) op de (HBS 05).

• Zorg ervoor dat er geen water of vuil in komt.
• Buig de leidingen met een zo groot mogel (minimaal R100\~R150). Zorg ervoor dat u gee gen herhaaldelijk buigt. Gebruik een buiggereed
• Sluit de are-connector aan en haal deze a volgende moment. Gebruik de "Aanhaalhoek" a geen momentsleutel beschikbaar is.

Buitendiameter, koperleiding (mm)	Aanhaalmoment (Nm)	Aanhaalhoek (°)	Aanbevolen lengte gereedschap (mm)
			15045~6014~
			20030~4534~
			25030~4549~
			30015~2068~

Gebruik b het solderen een gasafscherming. service-

(AMS 10) FLARE-AANSLUITINGEN SPLIT-kast

Uitzetting:

	A (mm)Buitendiameter, kc
	9,1∅6,35
	13,2∅9,52
	16,6∅12,7
	19,7∅15,88

Uitwerping:

Buitendiameter, koperleiding (mm) de leidingen	B, met een R410A-gereedschap (mm)	B, met een conventioneel gereedschap (mm)
		1,0~1,50,0~0,5∅6,35
ke straal en leidin-schap.		0,7~1,30,0~0,5∅9,52
		1,0~1,50,0~0,5∅12,7
		0,7~1,30,0~0,5∅15,88

aan tot het als (Volg de instructies voor het gebruikte gereedschap.)

Druktest en lekkagetest

Zowel de HBS 05 als de AMS 10 hebben en lekkagetests ondergaan, maar de leidingaan tussen de producten moeten na installatie w controleerd.

Voorzichtig!

De leidingaansluiting tussen de producten moet na installatie een druk- en lekkagetest ondergaan volgens de toepasselke voorschriften. Na Er mag onder geen enkele voorwaarde e ander middel dan stikstof worden gebruik het op druk brengen of doorspoelen van systeem.

Vacüümpomp

Gebruik een vacuümpomp om alle lucht te verwderen Vacumeer minimaal een uur. De einddruk na vertieidingen) voor warmte-isolatie en om condensatie te ring moet 1 mbar (100 Pa, 0,75 droog of 750 vorkommen). De leidingen moeten dampdicht geiso-absolute druk zn. Isloeder koudemiddelleidingen (zowel gas- als vloeistof-

Als er nog vocht in het systeem zit of een • lek zaal de gebruik de isolatie die bestand is tegen minimaal 120 vacuümdruk na het vacuümeren gaan stgen. Slecht geïsoleerde leidingen kunnen isolatiegerelateerde problemen en onnodige kabelsltage veroorzaken.

Principe:

Aansluitingen:

TIP

Houdt u voor een beter eindresultaat en snellere verwdering aan de volgende punt

• Van de aansluitleidingen moeten de bochten zo ruim mogelk en de lengte van de leidingen zo kort mogelk zn.
• Vacuümeer het systeem tot 4 mbar en vul het systeem met droge stikstof tot atmosferische druk om het vacuümeerproces af te ronden.

Koudemiddel bvullen

De AMS 10 wordt compleet geleverd met het kouden del dat nodig is voor de installatie van koudemiddelle dingen tot een lengte van 15 m.

deng! ge-Voorzichtig!

Voor installaties met koudemiddelleidingen met een lengte tot 15 m hoeft de aangegeven hoeveelheid koudemiddel niet te worden toegevoegd.

Na het uitvoeren van het aansluiten van de leidingen, druktests, lekkagetests en vacuümzuigen kunnen de servicekleppen (QM35, QM36) worden geopend om de leidingen en de HBS 05 te vullen met koudemiddel.

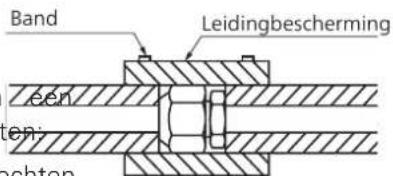

Isoleren van koudemiddelleidingen

wederer koudemiddelleidingen (zowel gas- als vloeistofverdeigen) voor warmte-isolatie en om condensatie te 50 voorkomen. De leidingen moeten dampdicht geïsoleerd worden.

- lek zal de Gebruik isolatie die bestand is tegen minimaal 120 Slecht geïsoleerde leidingen kunnen isolatiegerelateerde problemen en onnodige kabelsltage veroorzaken.

Aansluitingen:

Leidingkoppeling Drukval, zde van het verwarmingssysteemcircuit verwarmingssysteem

- HBS 05 is bestemd voor combinatie met NIBE buiten-module (AMS 10) en NIBE binnenmodule (VVM) of regelmodule (SMO), volgens één van de systeemnoplossingen die gedownload kunnen worden van de website nibenl.nl.

• Installeer om defecten te voorkomen ontluchtingskleppen indien het trekken van de leidingen dat nodig maakt.
• Installeer het bgeleverde vuil lter vóór de inlaa d.w.z. de aansluiting (XL2, CV retour) op de 1b
  • Installeer de bgeleverde condenswaterslang (WP3

TIP

Plaats de condensslang in de gleuven onderkant van de HBS 05, hetz aan rechter-, linker- of achterkant.

Aansluitopties

HBS 05 kan op verschillende manieren worden geïnsta leerd. De vereiste veiligheidsuitrusting moet worden geïnstalleerd conform de geldende voorschriften voor alle koppelingsopties. Om een foutloze werking van het systeem te garanderen, adviseren w om b de inregeling van het systeem rekening te houden met de w den in de tabel.

Zie nibenl.nl voor meer koppelingsopties.

INSTALLATIEVEREISTEN

				HBS 05-16HBS 05-12HBS
				AMS 10-16AM$ 10-12AMS
Vereisten
	0,6 MPa (6 Bar)Max. druk, afgiftesysteem
Hoogst aanbevolen aanvoer-/retourtemperatuur b geven buitentemperatuur	aange- 55 / 45°C
Max. aanvoertemperatuur met compressor	58 °C
Min. aanvoertemperatuur koeling, HBS 05	7 °C
Max. aanvoertemp. koeling	25 °C
Min. debiet, klimaatsysteem, op 100% circulatiepompsnelheid (ontdooidebiet)	0,19 l/s	0,19 l/s	0,29 l/s	0,39 l/s
Aanbevelingen
Min. volume, afgiftesysteem tdens verwarming, koeling*	20 l	50 l	80 l	150 l
Min. volume, afgiftesysteem tdens vloerkoeling*	50 l	80 l	100 l	150 l
Max. debiet, afgiftesysteem	0,29 l/s	0,38 l/s	0,57 l/s	0,79 l/s
Min. debiet, verwarmingssysteem	0,09 l/s	0,12 l/s	0,15 l/s	0,24 l/s
Min. debiet, koelsysteem	0,11 l/s	0,16 l/s	0,20 l/s	0,32 l/s

* Duidt op het circulatievolume.

SYMBOOLVERKLARING

bool	BetekenisSym-
tawed	Ontluchtingsklep
kant	Afsluiter
kant	Terugslagklep
kant	Regelklep
kand	Overstortventiel
kans	Temperatuurvoeler
kaval	Expansievat
kam	Drukmeter
kans	Circulatiepomp
kand	Shunt-/regelafsluiter
kans	Ventilator
kand	Huishoud-warmtapwater
kand	Radiatorsysteem
kand	Vloerverwarmingssystemen

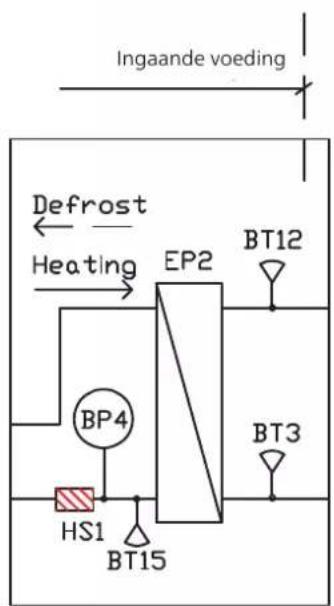

AMS 10 AANGESLOTEN OP HBS 05 EN VVM 320 (WEERSAFHANKELK)

Voorzichtig!

Dit is een schematische weergave. Daadwerkelke installaties moeten worden gepland conform to selke standaarden.

Uitleg

Binnenunit (VVM 320)EB15

NIBE SPLIT HBS 05EB101

Druksensor, condensorBP4

Temperatuursensor, afgiftesysteem, retourBT3

Temperatuursensor, condensator, aanvoerBT12

Temperatuurvoeler, vloeisto eidingBT15

Buitendeel (AMS 10)EZ101

SPLIT-kast (HBS 05)EZ102

Veiligheidsklep, warmtepompFL10

AfsluiterQM41

FilterbalOZ2

XL1 Aansluiting, verwarmingssysteem, toevoer 1

XL2 Aansluiting, verwarmingssysteem, retour 1

XL52 Aansluiting, gasleiding

XL53 Aansluiting, vloeisto eiding

EQ1 Actieve koelmodule (ACS 310)

AA25 Bedieningseenheid

BT64 Temperatuursensor, aanvoerleiding koeling

CP10 Ketel met enkelvoudige mantel, koeling

GP12 Laadpomp

GP13 Circulatiepomp, koelen

QN12 Driewegklep koeling/verwarming

5 Elektrische aansluitingen

Algemeen

- De max. toegestane fase-afname kan worden beperk tot een lagere max. stroom in het binnendeel of c bedieningsmodule.

AMS 10 en HBS 05 hebben geen werkschakelaar op de

ingaande voeding. Hun toevoerkabels moeten daarom elk met een eigen schakelaar worden verbonden! met

een schakelafstand van minimaal 3 mm. De ingaande de elektrische installatie en het onderhoud voeding moet 230V \~50Hz zn en verlopen via een moeten worden uitgevoerd onder toezicht van elektrische verdeelkast met zekeringen. een erkend elektrotechnisch installateur.

• Ontkoppel de SPLIT-kast HBS 05 en het buitendee AMS 10 voordat u de isolatie van de bedrading in pand test.
• Kijk voor de zekeringcapaciteit bij de technische gevens b "Zekering".
• Als het gebouw is uitgerust met een aardlekschakelaar, moet de AMS 10 worden voorzien van een a derlke aardlekschakelaar.
• De elektrische installatie en eventuele servicewerkzaamheden moeten worden uitgevoerd met toestemming van de energieleverancier en onder toezicht een erkende elektrotechnische installateur.
• Breng de kabels zo aan dat ze niet beschadigd door metalen kanten of beklemd zitten tussen panele
• De AMS 10 is voorzien van een enkelfasige compres-
  fzon-
  Controleer voordat het apparaat wordt gestart de aansluitingen, de netspanning en de fase-
  spanning om schade aan de elektronica van de lucht-/water-warmtepomp te voorkomen.
  an
  raken
  Idens het aansluiten moet rekening worden gehouden met de externe regeling.

sor. Dat houdt in dat een van de fasen tdens be van de compressor met een bepaald aantal A word

belast. Controleer de max. belasting in de tabel hier onder.

#oorzichtig!

Voorzichtig!

veart Voorzichtig!

Als de voedingskabel beschadigd is, mag deze uitsluitend worden vervangen door NIBE, zn servicevertegenwoordiger of een soortgelke erkende persoon om gevaar en schade te voorkomen.

	Maximale stroom (A)Buitendo
	15AMS 10-6
	16AMS 10-8
	23AMS 10-12
	25AMS 10-16

PRINCIPETEKENING, ELEKTRISCHE INSTALLATIE

* Alleen in een 3-fase-installatie.

Elektrische onderdelen

Zie de positie van de componenten in hoofdstuk Het ontwerp van de warmtepomp, Elektrisch paneel op pagina 16.

Toegankelkheid, elektrische aansluiting

VERWDEREN VAN DE BUITENMANTEL

Zie hoofdstuk Verwijderen van de buitenmantel op pagina 13.

Verbinding tussen de HBS 05 en de AMS 10

De kabel tussen de eenheden moet worden aangesloten tussen de klemmenstroken AA23-X100:1, X100:2 in de HBS 05 en klemmenstroken TB:2 en TB:3 in de AMS 10.

Aanbeveling: 2-aderige kabel (bv. LiYY, EKKX).

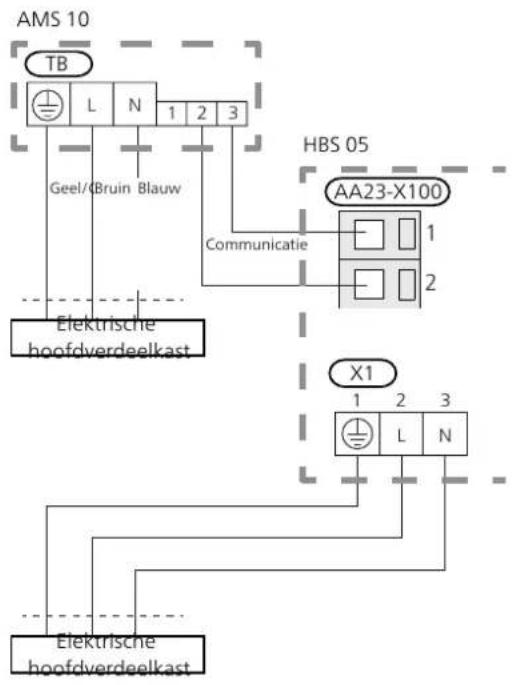

Faseverbinding en communicatie

Sluit fase (bruin), nul (blauw) en aarde (geel/groen) en communicatie aan volgens de afbeelding:

Verbinding tussen de HBS 05 en de VVM

De kabel tussen de eenheden moet worden aangesloten tussen de klemmenstrook (X4:1, 2, 3) in de HBS 05 en de klemmenstrook voor communicatie (AA3-X4:13, 14, 15) in de VVM.

Gestripte lengte van kabel is 6 mm.

Voorzichtig!

B het installeren van de AMS 10-6 / HBS 05-6 moet de NIBE-binnenmodule de juiste softwareversie hebben. Let erop dat de binnenmodule in dit geval ten minste softwareversie v8320 heeft.

Verbinding tussen de HBS 05 en de VVM

De HBS 05 kan met het binnendeel (VVM) communiceren door het binnendeel op de klemmenstrook X4:1-3 aan te sluiten volgens de volgende afbeelding:

Verbinding tussen HBS 05 en de

SMO 20 en HBS 05 HBS 05 kan communiceren met de regelmodule (SMO 20), door aansluiting op de klemmenstrook in SMO 20, X2-19(A), -20 (B), -21 (GND), volgens de or staande afbeelding:

Voorzichtig!

De communicatie van de buitenmodule (AMS 10) mag hier niet worden aang uitsluitend communicatie met de Split HBS 05 mag worden aangesloten op strook AA23-X4.

Voorzichtig!

B het installeren van de AMS 10-6 / HBS 05-6, moet de NIBE-regelmodule de juiste softwa-reversie hebben. Let erop dat de regelmodule in dit geval ten minste softwareversie v8329 heeft.

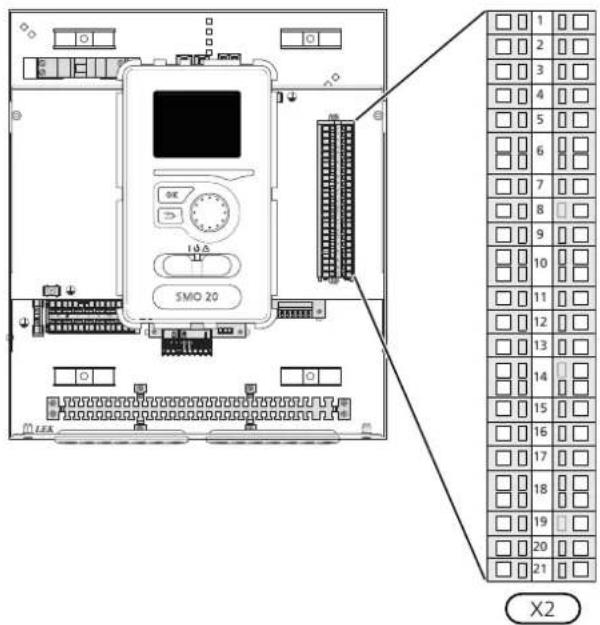

SMO 20

De kabel tussen de eenheden moet worden aan tussen de klemmenstrook voor communicatie (AA X4:1, 2, 3) in de HBS 05 en klemmenstrook municatie (X2-19(A), -20 (B), -21 (GND)) in de Gestripte lengte van kabel is 6 mm.

HBS 05

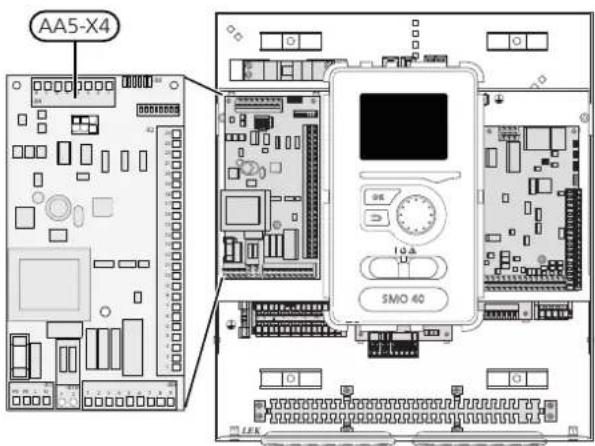

SMO 40

De kabel tussen de eenheden moet worden aangesloten tussen de klemmenstrook voor communicatie (AA23-

X4:1, 2, 3) in de HBS 05 en klemmenstrook voor communicatie (AA5:X4-1(A), -2 (B), -3 (GND)) in de SMO 40.

Gestripte lengte van kabel is 6 mm.

SMO 40 en meer HBS 05

HBS 05 (een of meer) kan communiceren met de regel-module (SMO 40), door aansluiting met de klemmenstrook in SMO 40, AA5:X4-1(A), -2 (B), -3 (GND), volgens de onderstaande afbeelding:

Aansluitingen

EXTERNE VERWARMINGSKABEL KVR 10 (ACCESSOIRE)

ADRESSERING VIA CASCADESCHAKELING

Op de communicatiekaart (AA23-S3) in de HBS 05 se

lecteert u het communicatieadres voor de AMS 10. F

standaardadres voor de AMS 10 is 1. B een cascad

schakeling moeten alle AMS 10 een uniek adres hebb

De HBS 05 is voorzien van een klemmenstrook het voor de heeft een binaire codering.

externe verwarmingskabel (EB14, niet bgeleverd).

aansluiting is gezekerd met 250 mA (F3 op

nicatiekaart AA23). Als er een andere kabel mo

gebruikt, moet de zekering door een geschikte

(zie tabel) worden vervangen.

De de commu-			S3:3S3:2S3:1Adres
et worden			UITUITUIT1
zekering			UITUITAan2
			UITAanUIT3
			UITAanAan4
			AanUITUIT5
			AanUITAan6
			AanAanUIT7
			AanAanAan8

Voorzichtig!

Sluit geen zelfregulerende verwarmingskabels aan.

Lengte (m)	vermogen (W)	Zekering (F3)	Total BE Art.nr. Zekering
			718 085T10
			518 900*T25
			718 086T50

*Af fabriek gemonteerd.

Sluit de externe verwarmingskabel (EB14) aan op

klemmenstrook AA23-X1:4–6 en volg hierbij de volgende

afbeelding:

Accessoires aansluiten

Instructies voor het aansluiten van accessoires vindt u

in de bgeleverde installatie-instructies voor het betref- mA/250V453

fende accessoire. Zie pagina 43 voor de lst met acc

soires die kunnen worden gebruikt met de NI-

BE SPLIT HBS 05.

Voorzichtig!

De leiding moet bestand zn tegen de warmte

van de verwarmingskabel.

Om de werking te garanderen, moet accessoire

KVR 10 worden gebruikt. Zie de aanwzingen

in de installatiehandleiding van de KVR 10.

6 Inbedrfstelling en afstelling

Voorbereidingen

• Controleer of de signaalkabel tussen de AMS 10 en de HBS 05 is aangesloten.
• Controleer of de servicekleppen (QM35 en QM36) open zn.
• Controleer vóór inbedrfstelling of het laadcircuit en het klimaatsysteem gevuld en goed ontlucht zn.
• Controleer het leidingsysteem op lekkage.
• Controleer of de AMS 10 en de HBS 05 zijn verbonden met de elektriciteit.

VULLEN VAN HET KLIMAATSYSTEEM

1. Het verwarmingssysteem is tot op de vereiste druk gevuld met water.
2. Ontlucht het systeem met de geïnstalleerde ontluchtingsnippel en een circulatiepomp.

ONTLUCHTEN VAN HET AFGIFTESYSTEEM

Zie het hoofdstuk "Inbedrfstelling en inregeling" in de installatiehandleiding voor het binnendeel/de bedienings-module.

COMPRESSORVERWARMING

AMS 10 is uitgerust met een compressorverwarming (CH) die de compressor voor het opstarten opwarmt als de compressor koud is (geldt niet voor de AMS 10-6).

Inbedrfstelling en inspectie

Inspectie van de installatie

Voorzichtig!

De compressorverwarming (CH) moet ten minste 6 - 8 uur in bedrf zn, voordat compressorstart kan worden geactiveerd. gebeurt door de regelspanning in te scl en de communicatiekabel af te sluiten.

Volgens de geldende voorschriften moet de klimaateenheid aan een inspectie worden onderworpen voordat deze in gebruik wordt genomen. Deze controle mag een door daartoe bevoegde personen worden uitge- Dierd en dient te worden gedocumenteerd. Gebruik de slekelst op pagina 8. Het bovenvermelde geldt voor gesloten afgiftesystemen.

1. AMS 10 moet een adres toegewezen krgen B Eindien LIT HBS 05 zonder nieuwe controles uit te vo dit een ander adres is dan 1. Zie hoofdstuk Adresse-

ring via cascadeschakeling op pagina 30.

1. De communicatiekabel op de klemmenstrook X4) mag niet zn aangesloten.

2. Schakel de isolatorschakelaar in.

3. Zorg ervoor dat de AMS 10 op de stroc aangesloten.

4. Na 6 - 8 uur wordt de communicatiekabel Daangerste ten op de klemmenstrook (AA23-X4). het kan

5. Start een binnendeel/bedieningsmodule. Volg instructies voor "Opstarten en inspectie" in latiehandleiding voor het binnendeel/de bedie module.

Ontluchten, zde van (AA23- het

verwarmingssysteem

De aangele- td komt er lucht vr uit het warme water het kan nodig zn om het systeem te ontluchten. Als

horrelende geluiden b de warmtepomp worden waar- genomen, kan het nodig zn om de circulatiepomp en radiatoren van het hele systeem nogmaals te ontluchter Als het systeem stabiel is (juiste druk en volledig or lucht) kan het automatische regelsysteem voor de ver-

De warmtepomp start 30 minuten nadat het buvtemde is ingeschakeld en de communicatiekabel is aangesloten, indien nodig.

Als ingeplande stille werkingnodig is, moet dit ingesteld in binnen- of de regelmodule.

Voorzichtig!

Start de AMS 10 niet op b buitenluch raturen van -20 °C of minder.

Afstelling, debiet worden

Instructies voor het bstellen van de warmtapwaterproductie kunt u vinden u in de installateurshandleidingen voor de betreffende binnenmodule/regelmodule. Zie pagina Accessoires voor de Ist met binnenmodules, tenpe regelmodules en accessoires die kunnen worden gebruikt met de HBS 05.

LET OP!

De stille stand moet alleen periodiek worden ingepland, omdat het maximale vermogen is beperkt tot ongeveer de nominale waarden.

LET OP!

Begin pas met elektrische werkzaamheden wanneer de stroom er al minimaal twee minuten af is geweest.

7 Bediening - Warmtepomp EB101

Menu warmtepomp

5.11.1.1

Deze instellingen worden verricht op het display van het binnendeel/de bedieningsmodule (VVM / SMO).

Koelen toegestaan

Hier kunt u instellen of de koelfunctie moet worden geactiveerd voor de warmtepomp.

Stille stand toegestaan

Hier stelt u in of de stille stand voor de warmtepomp al dan niet moet worden geactiveerd.

Huidige grens

Hier stelt u in of de stroombegrenzingsfunctie moet worden geactiveerd voor de warmtepomp. Als de functie actief is, kunt u de waarde van de maximale stroom begrenzen.

Instelbereik: 6 - 32 A

Fabrieksinstelling: 32 A

Stoptemperatuur compressor

Hier kunt u de waarde voor de ingestelde buitentemperatuur beperken tot de waarde waarb de warmtepomp moet werken.

Instelbereik -20 - -2 °C

Fabrieksinstelling -20 °C

blockFreq 1

Selecteer hier een frequentiebereik waarbinnen de warmtepomp mag werken.

blockFreq 2

Selecteer hier een frequentiebereik waarbinnen de warmtepomp mag werken.

De volgende tips kunnen worden gebruikt om storinge in het comfortniveau te herstellen:

Voorzichtig!

Werk achter afschermingen die zn vastg met schroeven mag uitsluitend worden voerd door, of onder toezicht van, een li ceerde installateur.

Voorzichtig!

Aangezien de NIBE SPLIT HBS 05 kan aangesloten op een groot aantal verschille externe eenheden, moeten ook deze wor gecontroleerd.

Voorzichtig!

In het geval dat het herstel van de de gepaard gaat met werkzaamheden binnen vastgeschroefde luiken, moet de elektricite worden afgesloten via de veiligheidsschakela

BASISHANDELINGEN

Allereerst

Begin met het controleren van alarmberichten in het fomenu op de binnenmodule (VVM) / regelmodule (SMO). Volg de instructies op het display op de bin module (VVM) / regelmodule (SMO).

NIBE SPLIT HBS 05 niet in bedrf

De NIBE SPLIT HBS 05 communiceert alle alarmmeldir worden gen naar het binnendeel/de regelmodule (VVM / SMO) ende denZorg ervoor dat de HBS 05 en AMS 10 zn verb met de voeding.

- Controleer het binnendeel of de bedieningsmodule. Zie het hoofdstuk "Verstoringen van comfort" in de installatiehandleiding voor het binnendeel of de bedie-ningsmodule (VVM / SMO).

NIBE SPLIT HBS 05 communiceert niet

- Controleer of de adressering van de NI-BE SPLIT HBS 05 correct is.

- Controleer of de communicatiekabel goed is aangeslc ten en of deze werkt.

Eventuele verdere maatregelen

Als er onderdelen zn losgenomen van de stroom.

Controleer eerst de volgende zaken:

- Of de warmtepomp draait of de voedingskabel naar de AMS 10 / HBS 05 is aangesloten.

- Groeps- en hoofdzekeringen van de woning.

- De aardlekschakelaar van de woning.

- Controleer het binnendeel of de bedieningsmodule. Zie het hoofdstuk "Verstoringen van comfort" in de installatiehandleiding voor het binnendeel of de bedieningsmodule (VVM / SMO).

Het warmtapwater wordt altijd ingesteld op de binnenmodule (VVM) of de regelmodule (SMO).

Dit gedeelte van het hoofdstuk over het oplossen van problemen geldt alleen als de warmtepomp is aangesloten op de boiler.

• Groot warmtapwaterverbruik.
- Wacht totdat het warme water is verwarmd.
- De warmtapwaterinstellingen worden ingesteld op het display op de binnenmodule / regelmodule.
- Zie de handleiding van het binnendeel of de regel-module.
- Verstopt vuil Iter.
- Controleer of het alarm "condensor uit hoog" (162) een informatiebericht is. Controleer en reinig het vuil Iter.

• Gesloten thermostaten in meerdere kamers.
• Zet de thermostaten in zoveel mogelk kamers op max.
• Onjuiste instellingen in binnendeel of regelmodule.
• Zie de handleiding voor het binnendeel / de regelmodule (VVM / SMO).
• Onjuist debiet door de warmtepomp.
• Controleer of het alarm "condensor in hoog" (163) of "condensor uit hoog" (162) een infobericht is. Volg de instructies voor het afstellen van het laaddebiet.

• Onjuiste instellingen in binnendeel of regelmodule.
• Zie de handleiding van het binnendeel of de regel-module.

GROTE HOEVEELHEID WATER ONDER DE BUITENMODULE (AMS 10)

Controleer of de waterafvoer via de condenswaterleiding (KVR 10) werkt.

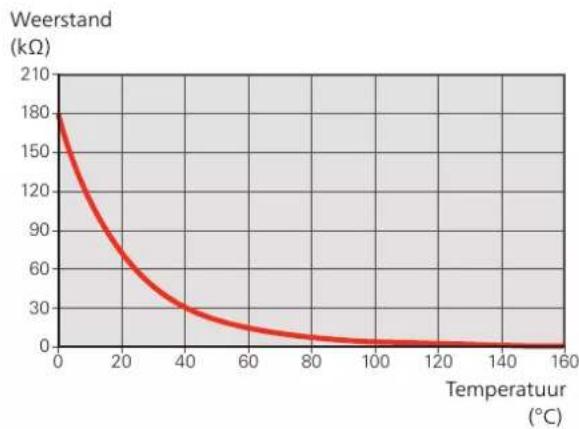

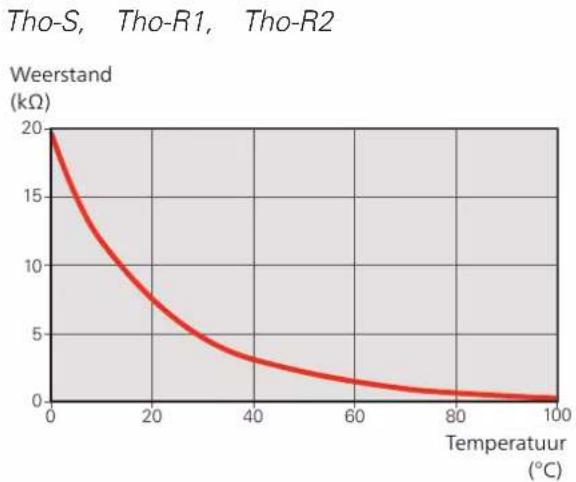

SENSORPLAATSING

Temperatuursensor plaatsen

Uitleg

StroomSENSorenBE1 (CT)

Temperatuursensor, afgiftesysteem, retourBT3

Temperatuursensor, condensator uitBT12

Temperatuurvoeler, vloeisto eidingBT15

Temperatuursensor, buitenluchtBT28 (Tho-A)

HogedrukpressostaatBP1 (63H1)

Druksensor, lage drukBP2 (LPT)

Druksensor, hoge drukBP4

CondensorEP2

VentilatorGQ1 (FM01)

VentilatorGQ2 (FM02)

CompressorGQ10 (CM)

Droog IterHS1

Expansieklep, verwarmingQN1 (EEV-H)

4-wegklepQN2 (20S)

QN3 (EEV-C)

Expansieklep, koeling

Tho-D

Temperatuurvoeler, heet gas

Tho-R

Temperatuursensor, warmtewisselaar in

Tho-R1

Temperatuursensor, warmtewisselaar uit

Tho-R2

Temperatuursensor, warmtewisselaar in

Tho-S

Temperatuurvoeler, aanzuiggas

AMS 10-6 en HBS 05-6

BuitenmoduleAMS 10-6

SPLIT BOX HBS 05 -6

AMS 10-8, -12, -16 en HBS 05-12, HBS 05-16

BuitenmoduleAMS 10-8 / AMS 10-12

SPLIT BOX HBS 05-12

BuitenmoduleAMS 10-16

SPLIT BOX HBS 05 -16

Data voor de sensor in de AMS 10-6Data voor sensor in AMS 10-8, -12, -16 Tho-D Tho-D

Gegevens voor retourtemperatuursensor (BT3), condensortoevoer (BT12) en vloeisto eiding (BT15)

		Spanning (VDC)W
		3,256351,0-40
		3,240251,6-35
		3,218182,5-30
		3,189133,8-25
		3,15099,22-20
		3,10574,32-15
		3,04756,20-10
		2,97642,89-5
		2,88933,020
		2,78925,615
		2,67320,0210
		2,54115,7715
		2,39912,5120
		2,24510,0025
		2,0838,04530
		1,9166,51435
		1,7525,30640
		1,5874,34845
		1,4263,58350
		1,2782,96855
		1,1362,46760
		1,0072,06865
		0,8911,73970
		0,7851,46975
		0,6911,24680
		0,6071,06185
		0,5330,90890
		0,4690,77995
		0,4140,672100

eerstand (kOhm)Temperatuur (°C)

9 Alarmlst

			Kan de volgende oorzaken hebben:BeschryingA
	Sensorfout BT33	Sensorfout, Sensor ingaand water in HBS 05 (BT3).	Open circuit of kortsluiting sensoringangSensor werkt niet (zie hoofdstuk "Proble-men oplossen")Defecte besturingskaart AA23 in de HBS 05
	Sensorfout BT1212	Sensorfout, Sensor uitgaand water in HBS 05 (BT12).	Open circuit of kortsluiting sensoringangSensor werkt niet (zie hoofdstuk "Storin-gen in comfort")Defecte besturingskaart AA23 in de HBS 05
	Sensorfout BT1515	Sensorfout, Sensor vloeisto eiding in HBS 05 (BT15).	Open circuit of kortsluiting sensoringangSensor werkt niet (zie hoofdstuk "Storin-gen in comfort")Defecte besturingskaart AA23 in de HBS 05
	Condensor uit hoog162	Te hoge temperatuur vanuit de condensbag debiet tdens verwarmingZelf-resettend.	Te hoog ingestelde temperaturen
	Condensor in hoog163	Te hoge temperatuur b ingaan van condensor. Zelf-resettend.	deTemperatuur gegenereerd door een andere warmtebron
		Geen alarm, maar een bedrfsstatus.	Bezijversennt onafdozen 18 armtepomp de dooiingsprocedure uitvoert
	Hogedrukalarm220	De hogedrukschakelaar (63H1) is 5 geactiveerd binnen 60 minuten of gedurende 60 minuten.	ReoOnvoldoende luchtcirculatie of geblok-keerde warmtewisselaarOpen circuit of kortsluiting op ingang voor hogedrukschakelaar (63H1)Defecte hogedrukschakelaarExpansieklep onjuist aangeslotenServiceklep geslotenDefecte besturingskaart in de AMS 10Laag of geen debiet tdens verwarmingDefecte circulatiepompDefecte zekering, F(4A)
	Lagedrukalarm221	Te lage waarde op de lagedruksensor (Open) circuit of kortsluiting op ingang voor lagedruksensorDefecte lagedruksensor (LPT)Defecte besturingskaart in de AMS 10Open circuit of kortsluiting op ingang voor zuiggassensor (Tho-S)Defecte zuiggassensor (Tho-S)

			Kan de volgende oorzaken hebben:BeschringAl
	BE Com.fout223	Communicatie tussen de besturingskaart Willekeurige werkschakelaars voor en de communicatiekaart is onderbrooke AMS 10 uitEr moet 22 volt gelkstroom (DC) op kabeltracé onjuistkelaar CNW2 van de besturingskaart (PWB1) staan.
	Ventilatoralarm224	Afwkingen in de ventilatorsnelheid in AMS 10.	• dDe ventilator kan niet vr rondraaien• Defecte besturingskaart in de AMS 10• Defecte ventilatormotor• Besturingskaart in de AMS 10 vuil• Zekering (F2) doorgeslagen
	Continu hoog heet gas	260peraturafwijking heetgassensor (The- Sensor werkt niet (er bevindt zich een D), twee keer in 60 minuten of contensorgevoor de omgevingstemperatuur contensorgevoor de omgevingstemperatuur BT28 (Tho-A) aan de achterkant van de AMS 10).• Onvoldoende luchtcirculatie of warmte-wisselaar• Geblokkeerd• Als de fout tdens koeling blft bestaan, is er mogelijk te weinig koudemiddel.• Defecte besturingskaart in de AMS 10	• Onvoldoende luchtcirculatie of warmte-wisselaar• Geblokkeerd• Als de fout tdens koeling blft bestaan, is er mogelijk te weinig koudemiddel.• Defecte besturingskaart in de AMS 10
		Communicatiefout met accessoirekaart	Com AMS 10 defoist 25 spanningsloos• Fout in de communicatiekabel.
261	Hoge temperatuur in warmtewisselaar	Temperaturafwking sensor warmtewis-selaar (Tho-R1/R2), vf keer in 60 minuten of continu gedurende 60 minuten.	• Sensor werkt niet (zie hoofdstuk geen in comfort")• Onvoldoende luchtcirculatie of geblok-keerde warmtewisselaar• Defecte besturingskaart in de AMS 10• Te veel koudemiddel
262	Vermogenstransistor teheet	Wanneer de IPM (intelligente vermogen kan zich voordoen wanneer de module) vf keer het FO-signaal (uitvoeeding naar de inverter-PCB onstabiel fout) weergeeft in 60 minuten.	• Inverterfout263Spanning van de inverter vier keer 30 minuten buiten de parameters.• Birstoming ingaande voeding• Serviceklep gesloten• Onvoldoende koudemiddel• Compressorfout• Defecte printplaat voor inverter in de AMS 10
	Inverterfout264	Communicatie tussen printplaat voor ter en regelplaat uitgevallen.	• Inverterfout265Communicatie tussen printplaat voor ter en regelplaat uitgevallen.• Inverterfout266	• Inverterfout267Communicatie tussen printplaat voor ter en regelplaat uitgevallen.• Inverterfout268Communicatie tussen printplaat voor ter en regelplaat uitgevallen.• Inverterfout269Communicatie tussen printplaat voor ter en regelplaat uitgevallen.• Inverterfout270Communicatie tussen printplaat voor ter en regelplaat uitgevallen.• Inverterfout271Communicatie tussen printplaat voor ter en regelplaat uitgevallen.• Inverterfout272Communicatie tussen printplaat voor ter en regelplaat uitgevallen.• Inverterfout273Communicatie tussen printplaat voor ter en regelplaat uitgevallen.• Inverterfout274Communicatie tussen printplaat voor ter en regelplaat uitgevallen.• Inverterfout275Communicatie tussen printplaat voor ter en regelplaat uitgevallen.• Inverterfout276Communicatie tussen printplaat voor ter en regelplaat uitgevallen.• Inverterfout277Communicatie tussen printplaat voor ter en regelplaat uitgevallen.• Inverterfout278Communicatie tussen printplaat voor ter en regelplaat uitgevallen.• Inverterfout279Communicatie tussen printplaat voor ter en regelplaat uitgevallen.• Inverterfout280Communicatie tussen printplaat voor ter en regelplaat uitgevallen.• Inverterfout281Communicatie tussen printplaat voor ter en regelplaat uitgevallen.• Inverterfout282Communicatie tussen printplaat voor ter en regelplaat uitgevallen.• Inverterfout283Communicatie tussen printplaat voor ter en regelplaat uitgevallen.• Inverterfout284Communicatie tussen printplaat voor ter en regelplaat uitgevallen.• Inverterfout285Communicatie tussen printplaat voor ter en regelplaat uitgevallen.• Inverterfout286Communicatie tussen printplaat voor ter en regelplaat uitgevallen.• Inverterfout287Communicatie tussen printplaat voor ter en regelplaat uitgevallen.• Inverterfout288Communicatie tussen printplaat voor ter en regelplaat uitgevallen.• Inverterfout289Communicatie tussen printplaat voor ter en regelplaat uitgevallen.• Inverterfout290Communicatie tussen printplaat voor ter en regelplaat uitgevallen.• Inverterfout291Communicatie tussen printplaat voor ter en regelplaat uitgevallen.• Inverterfout292Communicatie tussen printplaat voor ter en regelplaat uitgevallen.• Inverterfout293Communicatie tussen printplaat voor ter en regelplaat uitgevallen.• Inverterfout294Communicatie tussen printplaat voor ter en regelplaat uitgevallen.• Inverterfout295Communicatie tussen printplaat voor ter en regelplaat uitgevallen.• Inverterfout296Communicatie tussen printplaat voor ter en regelplaat uitgevallen.• Inverterfout297Communicatie tussen printplaat voor ter en regelplaat uitgevallen.• Inverterfout298Communicatie tussen printplaat voor ter en regelplaat uitgevallen.• Inverterfout299Communicatie tussen printplaat voor ter en regelplaat uitgevallen.• Inverterfout299Communicatie tussen printplaat voor ter en regelplaat uitgevallen.• Inverterfout299Communicatie tussen printplaat voor ter en regelplaat uitgevallen.• Inverterfout299Communicatie tussen printplaat voor ter en regelplaat uitgevallen.• Inverterfout299Communicatie tussen intertende verderende op opkabeltracé onjuist• Defecte besturingskaart in de AMS 10• Defecte besturingskaart in de AMS 10• Compressorfout• Plotseling over aortou 268BerrekingOverstroom, Inv

			Kan de volgende oorzaken hebben:BeschringA
	Koude buitenlucht271	Temperatuur van de BT28 (Tho-A) de waarde waarb bedrf is toegestaan Sensorfout	ondeKoude weersomstandigheden Sensorfout
	Warme buitenlucht272	Temperatuur van de BT28 (Tho-A) de waarde waarb bedrf is toegestaan Sensorfout	beveWarme weersomstandigheden Sensorfout
	Sensorfout Tho-R277	Sensorfout, warmtewisselaar in de AMS 10(Tho-R).	Open circuit of kortsluiting sensoringangSensor werkt niet (zie hoofdstuk "Storingen in comfort")Defecte besturingskaart in de AMS 10
	Sensorfout Tho-A278	Sensorfout, buitentemperatuursensor in AMS 10 BT28 (Tho-A).	deOpen circuit of kortsluiting sensoringangSensor werkt niet (zie hoofdstuk "Storingen in comfort")Defecte besturingskaart in de AMS 10
	Sensorfout Tho-D279	Sensorfout, heet gas in de AMS D).	Open circuit of kortsluiting sensoringangSensor werkt niet (zie hoofdstuk "Storingen in comfort")Defecte besturingskaart in de AMS 10
		Sensorfout, zuiggas in de AMS 10	(Tho-Sensorout of Tho-B280) Sensor werkt niet (zie hoofdstuk "Storingen in comfort")Defecte besturingskaart in de AMS 10
		Sensorfout, lagedrukzender in de AMS	6 Open Sensorout of PT281sluiting sensoringangSensor werkt niet (zie hoofdstuk "Storingen in comfort")Defecte besturingskaart in de AMS 10Fout in het koudemiddelcircuit
294	Niet-compatibele lucht/water-warmtepomp	Warmtepomp en binnendeel/bedieningsmo- dule werken niet goed samen vanwe gule zn niet compatibel.	Buitendeel en binnendeel/bedieningsmo-
404	Sensorfout BP4	gedruk-koeling in HBS 05 (BP4).	Open circuit of kortsluiting sensoringangSensorfSensor werkt niet (zie hoofdstuk "Storingen in comfort")Defecte besturingskaart AA23 in de HBS 05

10 Accessoires

Niet alle accessoires zn verkrgbaar op alle markten.

LEIDING VOOR CONDENSWATER

KVR 10-10 F2040 / HBS05

1 meter

Art.nr. 067 614

KVR 10-30 F2040 / HBS05

3 meter

Art.nr. 067 616

KVR 10-60 F2040 / HBS05

6 meter

Art.nr. 067 618

SET VOOR KOUDEMIDDELLEIDING

1/4" / 1/2", 12 meters, geïsoleerd,

voor HBS05-6 en AMS 10-6

Art.nr. 067 591

3/8" - 5/8", 12 meters, geïsoleerd,

voor HBS 10-12/16 en AMS 10-8/12/16

Art.nr. 067 032

Afgiftesysteem, aanvoer ∅ 28 mmXL1

Afgiftesysteem, retour ∅ 28 mmXL2

Koudemiddel gasleiding, HBS 05-12/16: are 5/8". HBS 05-6: 1/2"XL52

Koudemiddel vloeisto eiding, HBS 05-12/16: are 3/8". HBS 05-6: 1/4"XL53

NIBE SPLIT HBS 05 (AMS 10 en HBS 05)
		-20 - +43°CWerkbereiktdens verw.
		+15 - +43°CWerkbereiktdens koeli
		58°CMax. temperatuur aanvoerleid
		55°CMax. temperatuur retourleiding
bedrf		25°CMin. temperatuur aanvoerleidi
		25°CMaximumtemperatuur aanvoer
		7°CMin. temperatuur aanvoerleidir
		-15% - +10% %Ingaande voedingsspar
		≤ EU-richtln 98/83/EFDe waterkwaliteit, w

HBS 05

					HBS 05-16HBS 05-12HBS
Compatibele buitenmodule		AMS 10-6	AMS 10-8	AMS 10-12	AMS 10-16
Elektrische gegevens
Elektrische aansluitingen		230V ~ 50Hz
Aanbevolen zekeringcapaciteit	Arms	6
Veiligheidsklasse		IP 21
Afgiftesysteem
Max. druk, afgiftesysteem	MPa (bar)	0,6 (6)
Max. druk, koelsysteem	MPa	4,5
Min./max. systeemdebiet, b verwarmen	l/s	0,09 / 0,29	0,12 / 0,38	0,15 / 0,57	0,25 / 0,79
Min./max. systeemdebiet, b koelen	l/s	0,11 / 0,29	0,15 / 0,38	0,20 / 0,57	0,32 / 0,79
Min. debiet, klimaatsysteem, op 100% cir-culatiepompsnelheid (ontdooidebiet)	l/s	0,19	0,19	0,29	0,39
Volume, totaal	liter	1,2 + -5%	3 | ±5%		4 | ±5%
Max. bedrfstemperatuur	°C	65
Omgevingstemperatuur	°C	5 - 35 °C,max. relatieve luchtvochtigheid 95 %
Afmetingen en gewicht
Breedte	mm	404
Diepte	mm	472
Hoogte, zonder leiding/met leiding	mm	463 / 565
Gewicht	kg	13	15		19,5
Diversen
Waterkwaliteit, afgiftesysteem		EU-richtln 98/83/EF
Art. nr.		067 578	067 480		067 536

ENERGIECAPACITEIT, GEMIDDELD KLIMAAT

Model leverancier		AMS 10-6/ HBS 05-6	AMS 10-8/ HBS 05-12	AMS 10-12/ HBS 05-12	AMS 10-16/ HBS 05-16
					SMOSMOSMOSMOMode
					35 / 5535 / 5535 /
product 1					A++ / A++A++ / A++A++
2					A+++ / A++A+++ / A++A

¹ Schaal voor de ef ciëntieklasse van de ruimteverwarming van het product A++ tot G.

² Schaal voor de ef ciëntieklasse van de ruimteverwarming van het systeem A+++ tot G.

De vermelde ef ciëntie van het systeem houdt ook rekening met de regelaar. Als er een externe aanvullende ketel of zonnewarmte aan het systeem wordt toegevoegd, moet de totale ef ciëntie van het systeem opnieuw worden berekend.

Elektrisch schema

HBS 05

ding	BeschringAandui-
	Solenoïde voor 4-wegklep20S
	Hulprelais (voor CH)52X1
	Hulprelais (voor DH)52X2
	Hulprelais (voor 20S)52X3
	Hulprelais (voor SV1)52X4
	Hogedrukpressostaat63H1
	CondensatorC1
	CompressorverwarmingCH
	CompressormotorCM
	KlemmenstrookCnA~Z
	StroomsensorenCT
	LekbakverwarmingDH
	DiodemoduleDM
	ZekeringF
FM01, FM02	Ventilatormotor
IPM	Intelligente vermogensmodule
	InductiespoelL/L1
LED1	Indicatielamp (rood)
LED2	Indicatielamp (groen)
LPT	Lagedrukzender
QN1 (EEExpansieklep voor verwarming H)
	Expansieklep voor koelingQN3 (EEV-C)
SW1, 9	Pumpdown
SW3, 5, 8	Løkale instellingen
	KlemmenstrookTB
BT28 (Tho-Temperatuursensor, buitenlucht A)
Tho-D	Temperatuurvoeler, heet gas
Tho-R1	Temperatuursensor, warmtewisselaar uit
Tho-R2	Temperatuursensor, warmtewisselaar in
Tho-S	Temperatuurvoeler, aanzuiggas
Tho-P	Temperatuursensor, IPM

VERTALINGSTABEL

	VertalingEnglish
	2 keer2 times
	4-wegklep4-way valve
	AlarmAlarm
	AlarmuitgangAlarm output
	Sensor omgevingstemperatuurAmbience temp
	zwartBlack
	blauwBlue
	bruinBrown
	LaadpompCharge pump
	Communicatie-ingangCommunication input
	CompressorCompressor
	BedieningControl
	CPU-kaartCPU card
	CompressorverwarmingCrank case heater
Drip tray heater	Lekbak verwarming/verwarming opvangbak van condenswater
Evaporator temp.	Verdamper, temperatuursensor
External communication	Externe communicatie
External heater (Ext. heater)	Externe verwarmer
Fan	Ventilator
Fan speed	Ventilatorsnelheid
Ferrite	Ferriet
Fluid line temp.	Vloeisto eiding, temperatuursensor
Heating	Verwarming
High pressure pressostat	Hogedrukpressostaat
gn/ye (green/yellow)	gn/ye (groen/geel)
Low pressure pressostat	Lagedrukpressostaat
Next unit	Volgende eenheid
Noise Iter	Onderdrukker
Main supply	Voeding
On/Off	Aan/Uit
	OptieOption
Previous unit	Vorige eenheid
RCBO	Automatische bescherming
Red	Rood
Return line temp.	Retourleiding, temperatuursensor
Supply line temp.	Aanvoerleiding, temperatuursensor
Supply voltage	Ingaande voeding/spanning
Temperature sensor, Hot gas	Temperatuurvoeler, heet gas
Temperature sensor, Suction gas	Temperatuurvoeler, aanzuiggas
Two fan unit only	Alleen de eenheid met twee ventilatoren
White	Wit

Index

A

Aansluitingen, 30

Aansluiting van de leidingen, 17

Aansluitopties, 21

Algemeen, 17

Aansluitopties, 21

Uitleg, 23

Accessoires, 43

Accessoires aansluiten, 30

Adressering via bediening meerdere warmtepompen, 30

Afmetingen, 44

Afstelling, debiet, 32

Alarmlst, 40

Algemeen, 17, 24

B

Basishandelingen, 34

Bedieningsmodules, 9

Bediening - Warmtepomp EB101, 33

Belangrke informatie, 4

Bedieningsmodules, 9

Binnenmodules, 9

Checklst, 8

Compatibele binnenmodules (VVM) en regelmodules (SMO), 9

Informatie met betrekking tot milieueffecten, 6

Inspectie van de installatie, 7

Markering, 4

Serienummer, 6

Symbolen, 4

Systeemoplossing, 4

Terugwinning, 6

Veiligheidsinformatie, 4

Veiligheidsmaatregelen, 4

Bezorging en verwerking, 10

Geleverde componenten, 12

Installatiegebied, 11

Montage, 10

Transport en opslag, 10

Verwderen van de buitenmantel, 13

Binnenmodules, 9

C

Checklst, 8

Compatibele binnenmodules (VVM) en regelmodules (SMO), 9

Compressorverwarming, 31

Controle – Warmtepomp EB101

Menu warmtepomp 5.11.1.1, 33

D

Druktest en lekkagetest, 20

Drukval, zde van het verwarmingssysteem, 21

E

Elektrische aansluitingen, 24

Aansluitingen, 30

Accessoires aansluiten, 30

Adressering via bediening meerdere warmtepompen, 30

Algemeen, 24

Elektrische onderdelen, 26

Externe verwarmingskabel (KVR 10), 30

Toegankelkheid, elektrische aansluiting, 26

Verbinding tussen de HBS 05 en de AMS 10, 26

Verbinding tussen de HBS 05 en de SMO, 28

Verbinding tussen de HBS 05 en de VVM, 27

Elektrische onderdelen, 26

Elektrische onderdelen HBS 05, 16

Elektrisch paneel, 16

Grote hoeveelheid water onder de HBS 05, 35

H

HBS 05 communiceert niet, 34

HBS 05 is uitgeschakeld, 34

Het afgiftesysteem bvullen, 31

Het ontwerp van de warmtepomp, 14

Elektrische onderdelen HBS 05, 16

Elektrisch paneel, 16

Lst met onderdelen HBS 05 (EZ102), 15

Positie componenten HBS 05 (EZ102), 14

Hoge ruimtetemperatuur, 35

|

Inbedrfstelling en afstelling, 31

Afstelling, debiet, 32

Compressorverwarming, 31

Ontluchten, zde van het verwarmingssysteem, 32

Opstarten en inspectie, 32

Voorbereidingen, 31

Inbedrfstelling en inregeling

Het afgiftesysteem bvullen, 31

Inspectie van de installatie, 32

Ontluchten van het afgiftesysteem, 31

Informatie met betrekking tot milieueffecten, 6

Inspectie van de installatie, 7, 32

Installatiegebied, 11

Isoleren van koudemiddelleidingen, 20

K

Keurmerk, 4

Koudemiddel bvullen, 20

Koudemiddelleiding, 18

L

Lage ruimtetemperatuur, 35

Lage temperatuur of geen warmtapwater, 35

Leidingaansluiting, 19

Leidingaansluitingen

Druktest en lekkagetest, 20

Drukval, zde van het verwarmingssysteem, 21

Isoleren van koudemiddelleidingen, 20

Koudemiddel bvullen, 20

Koudemiddelleiding, 18

Leidingaansluiting, 19

Leidingkoppeling verwarmingssysteemcircuit, 21

Vacuümpomp, 20

Leidingkoppeling verwarmingssysteemcircuit, 21

Lst met onderdelen HBS 05 (EZ102), 15

M

Menu warmtepomp 5.11.1.1, 33

Montage, 10

0

Ontluchten, zde van het verwarmingssysteem, 32

Ontluchten van het afgiftesysteem, 31

Opstarten en inspectie, 32

P

Positie componenten HBS 05 (EZ102), 14

Problemen oplossen, 34

Basishandelingen, 34

Grote hoeveelheid water onder de HBS 05, 35

HBS 05 communiceert niet, 34

HBS 05 is uitgeschakeld, 34

Hoge ruimtetemperatuur, 35

Lage ruimtetemperatuur, 35

Lage temperatuur of geen warmtapwater, 35

Sensorplaatsing, 36

S

Sensorplaatsing, 36

Serienummer, 6

Symbolen op HBS 05, 4

Systeemoplossing, 4

T

Toegankelkheid, elektrische aansluiting, 26

Transport en opslag, 10

U

Uitleg, 23

V

Vacuümpomp, 20

Veiligheidsinformatie, 4

CE-merk, 4

Symbolen op HBS 05, 4

Veiligheidsmaatregelen, 4

Verbinding tussen de HBS 05 en de AMS 10, 26

Verbinding tussen de HBS 05 en de SMO, 28

Verbinding tussen de HBS 05 en de VVM, 27

Verstoringen van comfort

Problemen oplossen, 34

Verwderen van de buitenmantel, 13

Voorbereidingen, 31

Contactgegevens

DENMARKCZECH REPUBLICAUSTRIA

NIBE Energietechniek B.V.

Energieweg 31, 4906 CG Oostehobekkveien 80, 0582 Oslo

Teld [phone]

[e-mail]

nibenl.nl

ABK AS

Voor landen die niet in deze Ist staan, kunt u contact opnemen met NIBE Sweden of kunt u kken op nibe.eu voor meer informatie.

NIBE Energy Systems

Hannabadsvägen 5

Box 14

SE-285 21 Markaryd

[e-mail]

nibe.eu

Deze handleiding is een publicatie van NIBE Energy Systems. Alle productillustraties, feiten en speci caties zn gebaseerd op informatie beschikbaar op het moment van goedkeuring van de publicatie. NIBE Energy Systems behoudt zich het recht voor op feitelijke uit zetbauten in deze handleiding.
