Typ produktu	Zasobnik ciepłej wody użytkowej z pompą ciepła
Marka	Nibe
Model	BA-ST 9050-1FEDC
Pojemność zbiornika	442 L
Maksymalna temperatura pracy zbiornika	85°C
Maksymalna dopuszczalna temperatura tymczasowa zbiornika	95°C
Maksymalna temperatura pracy wężownicy	110°C
Maksymalne ciśnienie pracy zbiornika	10 bar
Maksymalne ciśnienie pracy wężownicy	10 bar
Powierzchnia wężownicy	5 m²
Moc wężownicy (70/10/45°C)	82 kW
Wydajność wężownicy (70/10/45°C)	2000 L/h
Moc wężownicy (60/10/50°C)	65 kW
Wydajność wężownicy (60/10/50°C)	1121 L/h
Klasa efektywności energetycznej	C
Strata postojowa	98 W
Waga	215 kg
Wymiary (wysokość × średnica)	1835 mm × 832 mm
Przyłącze grzania elektrycznego	1 1/2" gwint wewnętrzny
Ochrona przed korozją	Emalia ceramiczna + izolowana anoda magnezowa
Wymiary anody magnezowej	Ø33 × 1100 mm, 1 1/4"
Minimalna przestrzeń do wymiany anody	1150 mm
Przeznaczenie	Grzanie, magazynowanie i dostarczanie ciepłej wody użytkowej z jednym źródłem ciepła
Konserwacja	Sprawdzać anodę magnezową corocznie; wymieniać co 18 miesięcy

Często zadawane pytania - BA-ST 9050-1FEDC Nibe

Jak często należy sprawdzać anodę magnezową?

Ochronna anoda magnezowa powinna być sprawdzana corocznie w celu zapewnienia optymalnej ochrony antykorozyjnej. W przypadku izolowanej anody (BA-ST 9050-1FEDC) zużycie można zmierzyć bez opróżniania zbiornika, sprawdzając ochronny prąd stały.

Jaka jest zalecana temperatura ciepłej wody, aby zapobiec oparzeniom?

Zaleca się ustawienie temperatury podgrzewania wody na nie więcej niż 60°C, aby zmniejszyć ryzyko oparzeń i przedłużyć żywotność zasobnika.

Czy zasobnik może pracować bez wody?

Nie. Nigdy nie uruchamiaj zasobnika bez wody. Włączenie obiegu czynnika grzewczego lub grzałki elektrycznej przy pustym zbiorniku może spowodować uszkodzenia i zagrożenia bezpieczeństwa.

Jaki jest cel zaworu bezpieczeństwa?

Zawór bezpieczeństwa chroni zasobnik przed nadciśnieniem. Należy go zamontować na wlocie zimnej wody i nigdy nie blokować. Niewielki, tymczasowy wyciek wody podczas ogrzewania jest normalny.

Jak zmierzyć zużycie izolowanej anody magnezowej?

Odłącz przewód ochronny od zbiornika, podłącz miernik elektryczny (zakres mA) między przewodem a pinem M5. Ochronny prąd stały powinien wynosić co najmniej 0,3 mA. Jeśli jest niższy, sprawdź i wymień anodę, jeśli skorodowała powyżej 50%.

Jakie jest maksymalne ciśnienie robocze zbiornika?

Maksymalne ciśnienie robocze zbiornika wynosi 10 bar. Maksymalne ciśnienie robocze wężownicy również wynosi 10 bar dla tego modelu.

W jakim pomieszczeniu można zainstalować zasobnik?

Zasobnik można zainstalować w dowolnym pomieszczeniu chronionym przed temperaturami poniżej 0°C, np. w piwnicy lub kotłowni. Miejsce musi umożliwiać prawidłową konserwację i dostęp do anody.

Jak często należy wymieniać ochronną anodę magnezową?

Ochronną anodę magnezową należy wymieniać co 18 miesięcy, niezależnie od pomiarów zużycia, aby zachować gwarancję i zapewnić ochronę antykorozyjną.

Co zrobić, jeśli z zaworu bezpieczeństwa wycieka woda?

Niewielki, tymczasowy wyciek podczas ogrzewania jest normalny. Jeśli jednak wyciek jest ciągły lub nadmierny, sprawdź działanie zaworu. Nigdy nie blokuj zaworu. Jeśli działa nieprawidłowo, wymień go natychmiast.

Czy konieczne jest czyszczenie wnętrza zasobnika?

Tak, zaleca się okresowe czyszczenie. Częstotliwość zależy od twardości wody w twojej okolicy. Regularna konserwacja pomaga zapobiegać osadzaniu się osadów i zapewnia efektywną pracę.

INSTRUKCJA OBSŁUGI BA-ST 9050-1FEDC Nibe

EN Installation and User manual Hot water storage tanks for heat pumps
PL Instrukcja instalacji i obsługi Zasobniki c.w.u. do współpracy z pompą ciepła
NL Installatie en gebruikershandleiding Warmwateropslagtanks voor gebruik met warmtepomp
DA Installations- og brugervejledning Varmtvandstanke til brug sammen med varmepumpe

1 Ważne informacje 19

Symbole 19

Wstęp 19

Zastosowanie 19

2 Budowa 20

3 Instalacja 22

Miejsce ustawienia 22

Demontaż obudowy 22

Wymagania instalacyjne 23

4 Podłączenie i uruchomienie 24

Podłączenie 24

Uruchomienie 24

Izolacja termiczna instalacji 25

Ostrzeżenia i zalecenia praktyczne 25

5 Konserwacja 26

Kontrola magnezowej anody ochronnej _ 26

Pomiar stopnia zużycia odizolowanej ochronnej anody magnezowej (BA-ST 9040/9050-1FEDC) 26

Wymiana ochronnej anody magnezowej_27

6 Akcesoria i części zamienne 28

7 Serwis 28

8 Recykling i utylizacja 29

9 Dane techniczne 30

Wymiary urządzeń 30

Nederlands

Ten symbol wskazuje na zagrożenie dla osób lub urządzenia.

UWAGA!

Ten symbol wskazuje ważne informacje, na co należy zwracać uwagę podczas instalowania lub serwisowania instalacji.

PORADA!

Ten symbol oznacza wskazówki ułatwiające ob- sługę produktu.

Wstęp

Dziękujemy za okazane zaufanie i wybór urządzenia marki NIBE. Aby móc w pełni skorzystać z zalet tego urządzenia, prosimy przed użyciem przeczytać niniejszą instrukcję, a w szczególności rozdziały dotyczące zastosowania, instalacji i konserwacji oraz gwarancji. Prosimy przechowywać tę instrukcję w bezpiecznym miejscu i udostępnić ją w razie potrzeby.

WAŻNE!

Rozdziały instrukcji dotyczące instalacji, przeglą- dów i konserwacji są przeznaczone dla wykwalifi- kowanego instalatora.

UWAGA!

Producent nie ponosi odpowiedzialności za szkody spowodowane przez nieprzestrzeganie zaleceń i uwag zawartych w tej instrukcji.

Zastosowanie

Zasobniki ciepłej wody NIBE służą wyłącznie do podgrzewania, magazynowania i zaopatrywania w ciepłą wodę użytkową.

Zasobniki pionowe BA-ST 3015/3022/3030 -1F and BA-ST 9040/9050-1FEDC przeznaczone są do podgrzewania i magazynowania ciepłej wody użytkowej w układach z jednym źródłem ciepła, np. pompa ciepła, kotły gazowe, olejowe, na paliwo stałe, systemy solarne, itp. Zasobnik umożliwia bezproblemową współpracę z niemal każdą instalacją centralnego ogrzewania z wymuszonym obiegiem. Są łatwe do instalowania, bezpieczne i wygodne w użytkowaniu, przy czym podczas montażu i eksploatacji należy za-

wsze stosować się do zaleceń zawartych w instrukcji. Podgrzana woda może być dostarczana do kilku punktów poboru, znajdujących się w różnych, wzajemnie odległych miejscach, takich jak wanna, umy-walka, zlew itp.

UWAGA!

Zasobniki BA-ST 3015/3022/3030-1F i BA-ST 9040/9050-1FEDC słuzą do podgrzewania i zaopa-trywania w wodę na cele użytkowe. Każde niewła-ściwe i niezgodne z przeznaczeniem zastosowanie jest niedozwolone. Za szkody wynikające z tego tytułu nie odpowiada producent ani dostawca.

Zasobniki pionowe BA-ST 3015/3022/3030 -1F i BA-ST 9040/9050-1FEDC są urządzeniami ciśnieniowymi, tzn. ciśnienia panujące w zbiorniku i wężownicy są równoważne ciśnieniom w odpowiadających im instalacjach.

Zbiornik zasobnika wykonany jest z wysokogatunkowej blachy stalowej i wyposażony jest w wężownicę spiralną, która może współpracować z różnymi źródłami ciepła np. pompa ciepa, kocioł c.o., system solarny, kominek z płaszczem wodnym itp. Zasobnik ciepłej wody użytkowej zabezpieczony jest przed korozją emalią ceramiczną oraz odizolowaną ochronną anodą magnezową. Wężownica nie jest wewnętrznie zabezpieczona antykorozyjnie. Izolację cieplną zbiornika stanowi specjalnie dobrana izolacja, która zapewnia bardzo dobre właściwości termoizolacyjne urządzeń. Zasobniki posiadają estetyczną obudowę z tworzywa sztucznego, wskaźnik temperatury, otwór rewizyjny oraz króćce do montażu elektrycznego modułu grzejnego i podłączenia cyrkulacji c.w.u.

PORADA!

W zasobnikach BA-ST 3015/3022/3030-1F i BA-ST 9040/9050-1FEDC istnieje możliwość za-montowania elektrycznego modułu grzejnego.

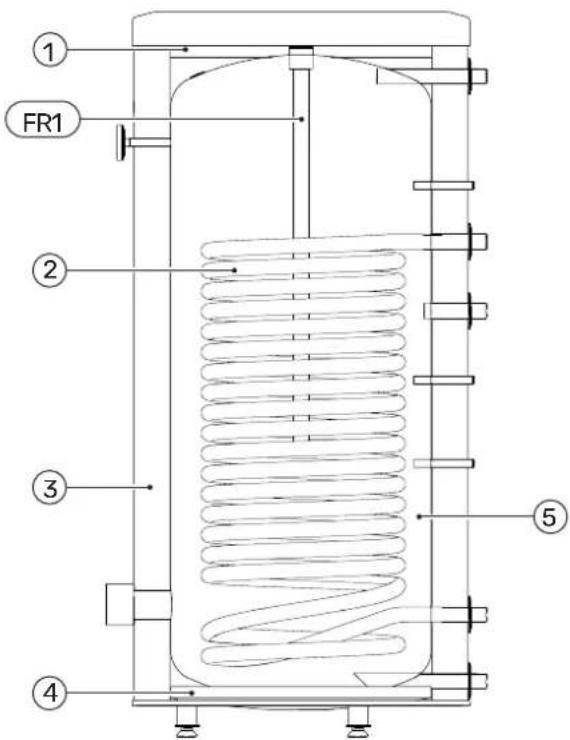

Rys. 3 Przekrój zasobnika BA-ST 3015 - 1F.

Rys. 4 Przekrój zasobnika BA-ST 3022/3030 -1F.

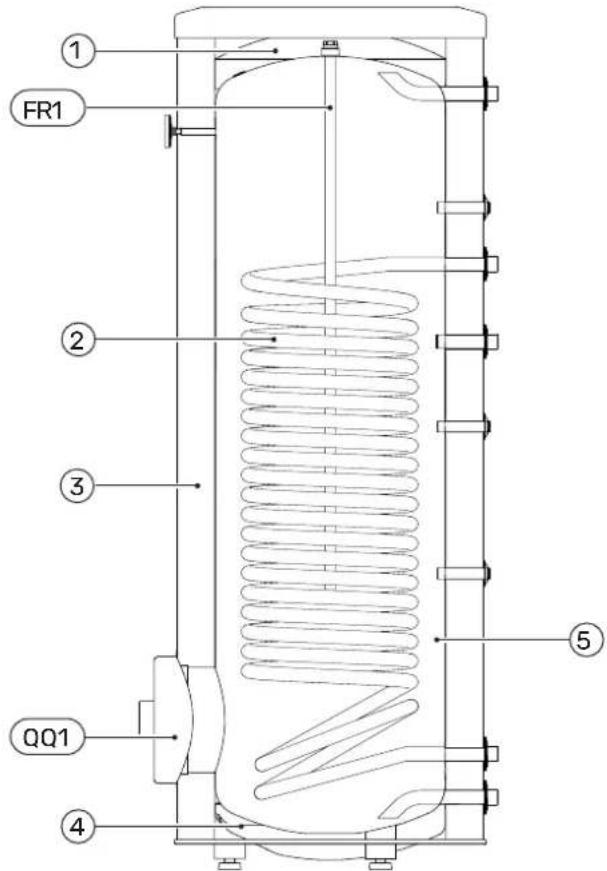

Rys. 5 Przekrój zasobnika BA-ST 9040/9050 - 1FEDC.

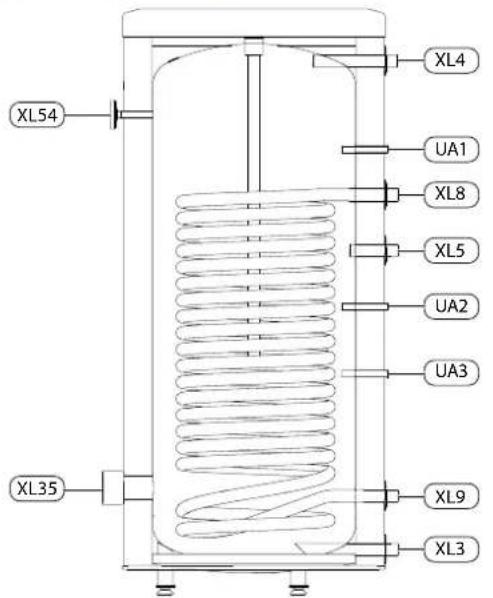

Rys. 6 Widok z boku zasobnika BA-ST 3015 - 1F.

Rys. 8 Widok z boku zasobnika BA-ST 9040/9050 - 1FEDC.

Rys. 7 Widok z boku zasobnika BA-ST 3022/3030 -1F.

Opis:

XL3 Króciec zasilania zimnej wody użytkowej

XL4 Króciec pobór ciepłej wody użytkowej

XL5 Króciec cyrkulacji

XL8 Króciec zasilania wężownicy

XL9 Króciec powrotu z wężownicy

XL35 Króciec do montażu elektrycznego modułu grzejnego

XL54 Wskaźnik temperatury

FR1 Ochronna anoda magnezowa

QQ1 Otwór rewizyjny

UA1-3 Ośłona czujnika temperatury

1. Izolacja górna zbiornika
2. Wężownica o dużej powierzchni grzewczej
3. Izolacja termiczna
4. Izolacja dolna zbiornika
5. Zbiornik emaliowany

3 Instalacja

Miejsce ustawienia

Zasobniki mogą być instalowane w dowolnym pomieszczeniu, zabezpieczonym przed spadkiem temperatury poniżej 0°C (np. w piwnicy, kotłowni itp.). Miejsce i sposób instalacji musi w przyszłości zapewnić bezproblemowe przeprowadzenie czynności konserwacyjnych i serwisowych. Zaleca się jednak ustawić zasobnik w jak naj-bliższym sąsiedztwie głównego źródła ciepła, co pozwoli na uniknięcie niepotrzebnych strat energii cieplnej. Przy wyborze miejsca ustawienia należy też uwzględnić ciężar napełnionego zasobnika. Co do zasady miejsce ustawienia zasobnika należy dobrać w sposób umożliwiający odpowiednio racjonalne prowadzenie zarówno instalacji wody użytkowej jak i przewodów grzewczych. Wszystkie przewody hydrauliczne i przyłącza zbiornika należy za-izolować, aby uniknąć strat energii.

Przy montażu zasobnika należy wziąć pod uwagę wolną przestrzeń nad urządzeniem potrzebną do obsługi/wymiany ochronnej anody magnezowej (A _min ).

W przypadku niewystarczającej ilości miejsca niezbędnego do zastosowania prętowej anody magnezowej (stosowanej standardowo), można zastosować odpowiednią anodę tytanową, która nie wymaga wymiany (jej montaż powinien być wykonany przez Autoryzowany serwis i zgodnie z instrukcją montażu) lub odpowiednią łańcuchową anodę magnezową.

Specyfikacja oraz A _min anod ochronnych oferowanych przez firmę NIBE patrz Rozdział 6 Akcesoria i części zamienne.

Rys. 9 Minimalna odległość do wymiany ochronnej anody magnezowej.

UWAGA!

Minimalna odległość, jaką należy zachować podczas montażu zasobnika patrz Tabela 3.

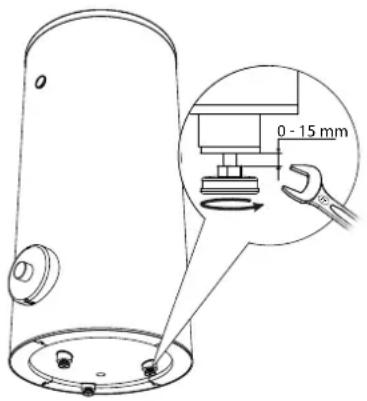

Rys. 10 Poziomowanie urządzenia.

Zasobniki ustawiane są na trzech regulowanych nóżkach. Poziomowanie umożliwia regulacja nóżek w zakresie 0-15 mm.

Demontaż obudowy

Transport i montaż zasobników ułatwia demontowalna obudowa wraz z izolacją termiczną. Demontaż należy przeprowadzić w następującej kolejności (patrz Rys. 11):

1. Usunąć wskaźnik temperatury, zaślepkę krócca modułu grzejnego i pokrywkę otworu rewizyjnego (1).
2. Zdjąć górną pokrywę obudowy wraz z izolacją termiczną (2).
3. Usunąć korki zabezpieczające z króćców, oraz czarne przepusty (3).
4. Odkręcić wkręty mocujące i zdemontować listwę łączącą płaszcz obudowy (4).
5. Zdjąć płaszcz otaczający zbiornik (płaszcz obudowy, 5).
6. Zdemontować czteroczęściową izolację termiczną (6).

Po ustawieniu zasobnika we właściwym miejscu, zdemontowane elementy należy zamontować w odwrotnej kolejności.

Rys. 11 Demontaż obudowy i izolacji termicznej.

Wymagania instalacyjne

WAŻNE!

Wężownica w zasobnikach BA-ST 3015/3022/3030-1F and BA-ST 9040/9050-1FEDC nie jest zabezpieczona wewnętrznie antykorozyjnie.

UWAGA!

Należy dopilnować, aby doprowadzana woda była czysta. Korzystając z prywatnej studni może być konieczne zastosowanie dodatkowego filtra wody.

WAŻNE!

Rurociągi należy przepłukać przed podłączeniem urządzenia, aby ewentualne zanieczyszczenia nie uszkodziły jej elementów.

WAŻNE!

Instalacja i pierwsze uruchomienie zasobnika powinno być wykonane przez osobę z odpowiednimi kwalifikacjami. Instalator powinien poinformować użytkownika odnośnie funkcji wyrobu oraz udzielić niezbędnych informacji co do bezpiecznego użytkowania.

Zabezpieczenie przed nadmiernym wzrostem ciśnienia należy wykonać zgodnie z obowiązującymi przepisami.

Zasobnik należy podłączyć do instalacji wodociągowej o ciśnieniu wody min 1 bar, max 10 bar i instalacji grzewczej, w której parametry czynnika grzewczego nie przekraczają dopuszczalnej wartości pracy wężownicy (patrz Tabela 4. Dane techniczne). Jeżeli ciśnienie na dopływie zimnej wody do zbiornika jest wyższe niż dopuszczalne, należy zastosować reduktor ciśnienia.

Podłączenie instalacji grzewczej i wodociągowej należy wykonać zgodnie ze schematem instalacyjnym (patrz Rys. 12.) Podczas podgrzewania wody w zbiorniku wzrasta ciśnienie, dlatego też każdy zasobnik musi być wyposażony w odpowiednio dobrany zawór bezpieczeństwa, zamontowany na doprowadzeniu wody zimnej, który będzie chronił zasobnik przed nadmiernym wzrostem ciśnienia. Podczas podgrzewania wody, może następowować niewielki, chwilowy wypływ wody z zaworu bezpieczeństwa, co świadczy o wzroście ciśnienia powyżej znamionowego i zadziałaniu zaworu. W żaden sposób nie można temu przeciwdziałać. Zablokowanie zaworu bezpieczeństwa może być przyczyną awarii urządzenia. Odpływ z zaworu bezpieczeństwa powinien być odprowadzony do kanalizacji lub kratki ściekowej. Przewód odpływowy zaworu bezpieczeństwa powinien być zainstalowany ze spadkiem, w otoczeniu wolnym od przemarzań i pozostawać otwarty do atmosfery. Producent nie ponosi odpowiedzialności za zalanie pomieszczenia w wyniku zadziałania zaworu.

PORADA!

W celu zminimalizowania zjawiska wypływu wody z zaworu bezpieczeństwa, związanego z rozszerzalnością cieplną cieczy, zaleca się zainstalowanie odpowiedniego naczynia przeponowego na przyłączu wody zimnej (Rys. 6 poz. 9).

PORADA!

W celu ochrony pomp, zaworu zwrotnego itp., zaleca się zainstalowanie filtra siatkowego.

UWAGA!

Na przewodzie doprowadzającym zimną wodę bez- względnie musi być zamontowany odpowiednio do- brany zawór bezpieczeństwa, który będzie chronił urządzenie przed nadmiernym wzrostem ciśnienia!

UWAGA!

Montaż jakichkolwiek przewężeń (np. reduktorów, osadników zanieczyszczeń, itp.) oraz zaworów odcinających pomiędzy zasobnikiem a zaworem bezpieczeństwa jest niedozwolony. Dopuszcza się jedynie montaż trójnika z zaworem spustowym oraz trójnika z naczyniem przeponowym.

UWAGA!

Nie należy blokować zaworu bezpieczeństwa ani przewodu odpływowego. Może to doprowadzić do niebezpiecznego wzrostu ciśnienia w zasobniku.

UWAGA!

Podczas podgrzewania wody może następować niewielki, chwilowy wypływ z zaworu bezpieczeństwa. Jest to prawidłowe działanie zaworu bezpieczeństwa. Każda próba ingerencji w jego pracę może doprowadzić do niebezpieczeństwa oraz zniszczenia zasobnika.

UWAGAI

Nie wolno korzystać z urządzenia jeżeli występuje niedrożność zaworu bezpieczeństwa.

Rys. 12 Schemat instalacyjny zasobnika BA-ST 3015/3022/3030-1F i BA-ST 9040/9050-1FEDC.

1. Zasobnik BA-ST 3015/3022/3030 - 1F lub BA-ST 9040/9050-1FEDC.
2. Zawór odcinający.
3. Zawór bezpieczeństwa.
4. Zawór spustowy.
5. Reduktor ciśnienia (opcjonalnie, jeżeli ciśnienie w instalacji przekracza wartość dopuszczalną).
6. Filtr cząstek stałych.
7. Pompa obiegowa c.o.
8. Pompa cyrkulacyjna c.w.u.
9. Naczynie przeponowe c.w.u.
10. Zawór odpowietrzający.

4 Podłączenie i uruchomienie

Podłączenie

UWAGA!

Przyłącze zasobnika nie powinno być wykonane z materiałów szlachetniejszych od stali węglowej z uwagi na występowanie wzmożonej korozji elektrochemicznej. Dotyczy to złączek (kształtek) mających bezpośredni styk z gwintem króćca zbiornika. Zaleca się aby złączki (kształtki) były ocynkowane.

Po ustawieniu i wypoziomowaniu zasobnika należy postępować zgodnie z poniższą instrukcją (opis króćców patrz. Rys. 6, 7 i 8):

1. Usunąć korki zabezpieczające z króćców.
2. Podłączyć pobór ciepłej wody użytkowej (XL4).
3. Podłączyć zasilanie zimnej wody z wymaganą armaturą bezpieczeństwa (XL3).
4. Jeśli instalacja wyposażona jest w cyrkulację c.w.u., podłączyć ją do króćca (XL5). Jeśli nie, zaślepić króciec korkiem.
5. Podłączyć zasilanie (XL8) i powrót (XL9) czynnika grzewczego do wężownicy grzewczej.

Uruchomienie

Po prawidłowym podłączeniu zasobnik należy napełnić wodą i odpowietrzyć.

UWAGA!

Jeżeli zasobnik posiada zainstalowany elektryczny moduł grzejny, należy napełnić zasobnik wodą, zanim zostanie on podłączony do instalacji elektrycznej.

Napełnienie i odpowietrzenie zasobnika c.w.u.:

1. Otworzyć zawór odcinający zimną wodę użytkową na dopływie i jeden z punktów poboru ciepłej wody.
2. Napełniać zbiornik do momentu równomiernego wypływu wody w punkcie poboru wody użytkowej. Zamknąć punkt poboru.
3. Napelnić wężownicę czynnikiem grzewczym, zwracając uwagę na jej odpowietrzenie.
4. Sprawdzić szczelność instalacji.
5. Sprawdzić szczelność króćca przyłączeniowego modułu grzejnego.

Po prawidłowym napełnieniu i odpowietrzeniu zasobnik jest gotowy do użytkowania.

UWAGA!

Korek na króćcu przyłączeniowym modułu grzejnego jest elementem eksploatacyjnym, dlatego konieczne jest sprawdzenie jego szczelności przed uruchomieniem zasobnika.

PORADA!

Zaleca się łączenie króćców zbiornika z odpowiednimi przewodami instalacji za pomocą śrubunków umożliwiających demontaż w razie konieczności.

UWAGA!

Przed pierwszym nagrzaniem, lub po dłuższej przerwie w eksploatacji, otworzyć armaturę poboru ciepłej wody, w celu sprawdzenia, czy zbiornik jest wypełniony wodą i czy zawór odcinający na podejściu zimnej wody nie jest zamknięty.

Izolacja termiczna instalacji

W celu zminimalizowania strat energii cieplnej, po zamontowaniu urządzenia i przeprowadzeniu próby szczelności, należy dokładnie zaizolować wszelkie króćce przyłączeniowe, rurociągi oraz osłony czujnika temperatury. Do tego celu należy wykorzystać izolację termiczną o odpowiednio dobranej grubości i odpowiednich parametrach termoizolacyjnych.

PORADA!

Brak izolacji termicznej, nieodpowiednia jej grubość lub izolacja wykonana z nieodpowiednich materiałów spowoduje pogorszenie parametrów termoizolacyjnych urządzenia i instalacji.

Ostrzeżenia i zalecenia prak- tyczne

UWAGAI

Aby zapobiec rozwojowi bakterii, zalecamy okresowe podwyższanie temperatury ciepłej wody na krótszy czas, w regularnych odstępach czasu np. co 7 dni.

Zalecenia praktyczne:

• Należy kontrolować działanie zaworu bezpieczeństwa w sposób podany przez producenta zaworu w celu sprawdzenia, czy nie jest on zablokowany.
• Czyścić okresowo zbiornik z nagromadzonych osadów. Częstotliwość czyszczenia zależy od twardości wody występującej na danym terenie.
• Aby zapewnić optymalną ochronę zasobnika przed korozją, zalecamy raz w roku sprawdzić stopień zużycia anody magnezowej.
• Jeżeli jest zainstalowany elektryczny moduł grzejny, należy sprawdzić czy instalacja elektryczna posiada prawidłowy obwód ochronny.
• W celu wyeliminowania ewentualnego zapachu siarkowodoru (powodowanego przez bakterie żyjące w wodzie ubogiej w tlen) zalecamy przestrze-

gać okresowej wymiany anody, oraz dodatkowo, co jakiś czas, niezależnie od standardowej nastawy temperatury, przegrzanie wody w zbiorniku.

• Aby uniknąć zadziałania bezpiecznika termicznego w elektrycznym module grzejnym, nastawy regulatorów temperatury czynnika grzewczego doprowadzanego do wężownic zasobnika, należy ograniczyć do 80 °C.
• W celu ograniczenia możliwości poparzenia się wodą zaleca się, aby nastawa temperatury grzania zasobnika (zarówno moduł grzejny jak i wężownica) nie przekraczała 60 °C. Przyczyni się to również do wydłużenia żywotności zbiornika.
• Wszelkie nieprawidłowości w pracy zasobnika należy zgłaszać do Autoryzowanego Punktu Serwisowego. Wykaz autoryzowanych punktów serwisowych dostępny na stronie www.nibe.eu.

Zabrania się:

• Uruchamiania obiegu czynnika grzewczego lub elektrycznego modułu grzejnego, jeżeli zbiornik nie jest wypełniony wodą.
• Użytkowania zasobnika, jeżeli stwierdzi się nie-prawidłowe działanie zaworu bezpieczeństwa.
• Instalowania urządzeń (np. zaworu odcinającego, zwrotnego itp.) pomiędzy zasobnikiem a za-worem bezpieczeństwa (wyjątek stanowi jedynie trójnik).
• Dokonywania samodzielnych napraw urządzenia.
• Powstrzymywania wycieku wody z zaworu bezpieczeństwa.
• Odcinać obiegu wężownic grzewczych podczas ogrzewania tylko modułem elektrycznym.

UWAGA!

Systematyczne dopuszczanie świeżej, nieuzdatnionej wody do obiegu grzewczego (wężownica) zwiększa ryzyko powstania korozji wewnątrz wężownicy.

5 Konserwacja

Warunkiem ciągłej gotowości eksploatacyjnej, nieza- wodności i długiego okresu użytkowania jest przeprowadzanie okresowych przeglądów i konserwacji.

Do czynności konserwacyjnych należą:

- Okresowa kontrola i wymiana magnezowej anody ochronnej.

• Czyszczenie zbiornika.

UWAGAI

Okresowo (min. co 14 dni) lub przed każdym uruchomieniem zasobnika po wyłączeniu z eksploatacji należy sprawdzać działanie zaworu bezpieczeństwa w sposób podany przez producenta zaworu.

Kontrola magnezowej anody ochronnej

Zasobniki BA-ST 3015/3022/3030 - 1F and BA-ST 9040/9050 - 1FEDC w celu ochrony przed korozją, pokryte są wewnątrz emalią ceramiczną oraz dodatkowo zabezpieczone ochronną anodą magnezową. W procesie normalnej eksploatacji anoda koroduje jako pierwsza chroniąc tym samym płaszcz zbiornika i dlatego należy jej stan okresowo kontrolować. Szybkość korozji anody ochronnej jest różna i zależy od jakości wody występującej na danym terenie. W celu maksymalnej ochrony przed korozją, zaleca się coroczne kontrolowanie stopnia zużycia anody ochronnej.

PORADA!

Zasobniki BA-ST 9040/9050 - 1FEDC wyposażone są w odizolowaną anod magnezową. Zastosowanie odizolowanej anody magnezowej pozwala na kontrolę stopnia zużycia anody poprzez pomiar natężenia stałego prądu ochronnego bez konieczności jej wykręcaniai opróżniania zbiornika (przerywania pracy zasobnika). Rozwiązanie to znacznie ułatwia eksploatację urządzenia oraz dodatkowo wpływa na niezawodność i długi okres użytkowania.

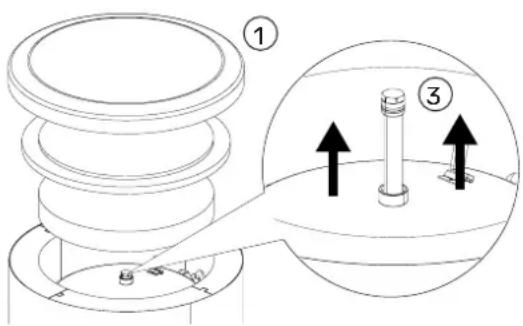

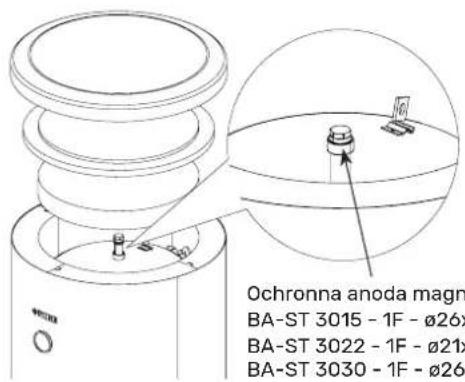

Rys. 13 Ochronna anoda magnezowa.

Odizolowana ochronna anoda magnezowa BA-ST 9040 - 1FEDC - ∅33×1100, 1¼" BA-ST 9050 - 1FEDC - ∅33×1100, 1¼"

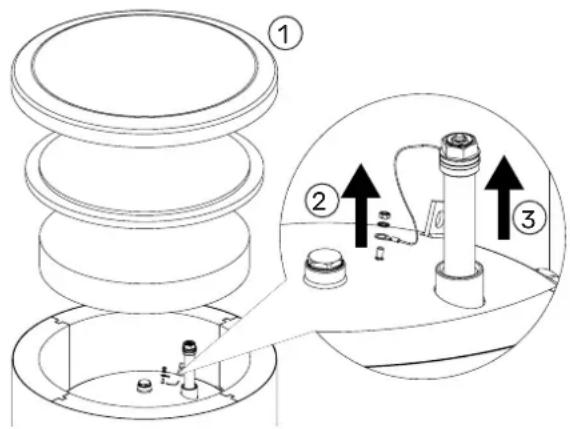

Rys. 14 Odizolowana ochronna anoda magnezowa.

Pomiar stopnia zużycia odizolo- wanej ochronnej anody magne- zowej (BA-ST 9040/9050-1FEDC)

W celu sprawdzenia stanu zużycia anody, należy (patrz Rys. 15):

1. Zdjąć pokrywę obudowy wraz z izolacją termiczną.
2. Odłączyć przewód łączący (masowy) od dennicy górnej zbiornika.
3. Pomiędzy przewód masowy, a gwintowany trzpień M5 włączyć szeregowo miernik elektryczny (zakres w mA) i zmierzyć natężenie stałego prądu ochronnego.

Rys. 15 Pomiar natężenia stałego prądu ochronnego.

Natężenie stałego prądu ochronnego nie powinno być mniejsze niż 0,3 mA przy napełnionym zbiorniku. W przypadku zbyt małego natężenia prądu, należy anodę wykręcić i wizualnie zweryfi kować jej stan zużycia. Jeżeli anoda jest wyraźnie skorodowana (ponad 50% ubytku), należy bezzwłocznie ją wymienić. Po wykonanym pomiarze ponownie podłączyć przewód masowy anody do zbiornika.

UWAGA!

W przypadku gdy pomiar natężenia nie wykazuje zużycia anody, maksymalny czas pracy anody wynosi nie więcej niż 18 miesięcy. Po upływie tego czasu anodę należy wymienić.

Wymiana ochronnej anody ma- gnezowej

Wymianę magnezowej anody ochronnej należy przeprowadzać co 18 miesięcy (bez względu na wskazania pomiarowe). W zastępstwie anody magnezowej można zastosować anodę tytanową. Jej montaż należy przeprowadzić zgodnie z instrukcją montażu anody.

UWAGA!

Wymianę magnezowej anody ochronnej przeprowadzać co najmniej raz na 18 miesięcy. Jej regularna kontrola, wymiana i prawidłowy montaż są warunkiem utrzymania gwarancji na zbiornik.

Podczas wymiany anody magnezowej należy postępować zgodnie z poniższą instrukcją (patrz Rys. 16 i 17):

1. W przypadku zainstalowanego elektrycznego modułu grzejnego, w pierwszej kolejności odłączyć moduł od zasilania elektrycznego.
2. Wyłączyć urządzenia grzewcze zasilające zasobnik i poczekać do całkowitego wystygnięcia wody w zbiorniku.
3. Odciąć dopływ wody użytkowej i wypuścić część wody ze zbiornika zaworem spustowym (patrz Rys. 12 poz. 4).
4. Zdjąć pokrywę obudowy wraz z izolacją termiczną (1).
5. Odkręcić przewód masowy anody (2) (BA-ST 9040/9050-1FEDC).
6. Wykręcić zużytą anodę magnezową (3).
7. Wkręcić nową anodę magnezową.
8. Przykręcić przewód masowy anody do zbiornika (BA-ST 9040/9050-1FEDC).
9. Napełnić zbiornik wodą i przeprowadzić odpowietrzenie zgodnie z punktem Uruchomienie.
10. Sprawdzić szczelność zamontowanej anody.
11. Zamontować izolację termiczną i nałożyć pokrywę obudowy.

Po wykonaniu w/w czynności zasobnik jest gotowy do użytkowania.

Po zamontowaniu nowej odizolowanej anody magnezowej należy uważać, aby przewód masowy anody został przytwierdzony do dennicy górnej zbiornika. Brak połączenia anody ze zbiornikiem zakłóci pracę anody i zbiornik zostanie pozbawiony ochrony antykorozyjnej.

Rys. 16 Wymiana ochronnej anody magnezowej.

Rys. 17 Wymiana odizolowanej ochronnej anody magnezowej.

PORADA!

Po zamontowaniu nowej odizolowanej anody magnezowej należy uważać, aby przewód masowy anody został przytwierdzony do dennicy górnej zbiornika. Brak połączenia anody ze zbiornikiem zakłóci pracę anody i zbiornik zostanie pozbawiony ochrony antykorozyjnej.

6 Akcesoria i części zamienne

Akcesoria i części zamienne do zasobników BA-ST 3015/3022/3030-1F i BA-ST 9040/9050-1FEDC można nabyć w Punktach Sprzedaży lub w Autoryzowanych Punktach Serwisowych.

Tabela 1. Uszczelka otworu rewizyjnego.

Opis	Średnica otworu rewizyjnego	Zastosowanie
Uszczelka kołnierzaø 150	ø120	BA-ST3022 - 1F3030 - 1F9040 - 1FEDC9050 - 1FEDC

Tabela 2. Zestawienie modułów grzejnych ¹ .

Modelzasobnika	Typ	Moc moduługrzejnego	Średnicakrócca
BA-ST3015 - 1F	ME 0015 1,5 kW 11/4 "
	ME 0020 2,0 kW 11/4 "
	ME 0030 3,0 kW 11/4 "
BA-ST3022 - 1F3030 - 1F9040 - 1FEDC9050 - 1FEDC	ME 1030 3,0 kW 11/2 "
	ME 1045 4,5 kW 11/2 "
BA-ST9050 - 1FEDC	ME 1060 6,0 kW 11/2 "

¹⁾ Należy sprawdzić, jaki typ jest dostępny w lokalnej firmie NIBE.

Tabela 3. Tabela doboru anod ochronnych.

Modelzasobnika	Średnicakrócca	Typ anody A	*min
BA-ST3015 - 1F	1"	Prętowaø26x700	750 mm
BA-ST3022 - 1F	3/4 "	Prętowaø21x1050	1100 mm
BA-ST3030 - 1F	1"	Prętowaø26x900	950 mm
BA-ST9040 - 1FEDC9050 - 1FEDC	11/4 "	Prętowa,odizolowanaø33x1100	1150 mm
BA-ST3015 - 1F3022 - 1F3030 - 1F	3/4 "	Anodatytanowa200	220 mm
BA-ST9040 - 1FEDC9050 - 1FEDC	3/4 "	Anodatytanowa400	420 mm

* - Amin - minimalna odległość nad zasobnikiem, niezbędna do wymiany ochronnej anody magnezowej.

7 Serwis

Wszelkie nieprawidłowości w pracy zasobnika należy zgłaszać do Autoryzowanego Punktu Serwisowego.

UWAGA!

Zasobnik może być naprawiany/serwisowany tylko przez Autoryzowany Serwis, ponieważ niewłaściwie przeprowadzona naprawa może być przyczyną powstania zagrożenia bezpieczeństwa użytkownika, oraz utraty gwarancji.

8 Recykling i utylizacja

Zgodnie z zasadami firmy NIBE produkty te zostały wytworzone z materiałów najwyższej jakości przy wykorzystaniu najnowszej technologii i rozwiązań nie zagrażających środowisku naturalnemu.

Przy wyborze materiałów uwzględniono zarówno możliwość ponownego wykorzystania materiałów (recyklingu), możliwość zdemontowania i oddzielenia materiałów nie nadających się do recyklingu, jak również zagrożenia wynikające z utylizacji tworzyw nie dających wykorzystać się wtórnie.

Zakupione urządzenie składa się w ponad 90% z części, które można poddać recyklingowi i ponownie wykorzystać, dzięki czemu nie stanowią one zagrożenia dla środowiska naturalnego i zdrowia ludzi.

UWAGA!

W celu uniknięcia uszkodzeń systemów instalacyjnych oraz zanieczyszczenia środowiska, produkt powinien zostać zdemontowany i wycofany z eksploatacji przez osobę z odpowiednimi kwalifikacjami.

UWAGA!

Po wycofaniu urządzenia z eksploatacji, należy zadbać aby produkt i całe wyposażenie zostały zutylizowane zgodnie z obowiązującymi przepisami.

PORADA!

Opakowanie, w którym dostarczony jest produkt, wykonane jest głównie z materiałów nadających się do ponownego przetworzenia i wykorzystania. Po zainstalowaniu urządzenia należy zadbać o właściwą utylizację opakowania, zgodnie z obo-wiązującymi przepisami.

9 Dane techniczne

Tabela 4. Dane techniczne.

Parametr Jedn.			Model zasobnika BA-ST
			3015 - 1F 3022 - 1F 3030 - 1F 9040 - 1FEDC 9050 - 1FEDC
Klasa efektywności energetycznej* - C
Pojemność magazynowa (V)*		I	150,8	207	285	344,2	442
Strata postojowa (S)*		W	73,9	76	96	96,7	98
Powierzchnia grzewcza wężownicy		m2	1,63	1,8	2,7	5
Maksymalna temp. pracy zbiornika		°C	85
Maksymalna dopuszczalna chwilowa temp. w zbiorniku		°C	98			95
Maksymalna temp. pracy wężownicy		°C	110
Maksymalne ciśnienie pracy zbiornika		bar	10
Maksymalne ciśnienie pracy wężownicy		bar	16			10
Moc wężownicy **	70/10/45 °C	kW	32	37	54	82
Wydajność wężownicy**	70/10/45 °C	l/h	775	912	1288	2000
Moc wężownicy ***	60/10/50 °C	kW	21	23	35	65
Wydajność wężownicy***	60/10/50 °C	l/h	366	404	605	1121
Przyłącze elektrycznego modułu grzejnego		cal	11/4"	11/2"
Zabezpieczenie antykorozyjne		Emalia ceramiczna + odizolowana anoda magnezowa
Wymiar anody magnezowej		m m / cal	φ 26x700 / 1"	φ 21x1100 / 3/4"	φ 26x900 / 1"	φ 33x1100 / 11/4"
Masa		kg	96	109	139	198	215

* Zgodnie z rozporządzeniem UE nr 812/2013, 814/2013.
** Przy natężeniu przepływu czynnika grzewczego równym 2,5 m3/h i temperaturze czynnika grzewczego 70°C, temperaturze wody zasilającej 10°C, temperaturze wody użytkowej 45°C.
*** Przy natężeniu przepływu czynnika grzewczego równym 2,5 m3/h i temperaturze czynnika grzewczego 60°C, temperaturze wody zasilającej 10°C, temperaturze wody użytkowej 50°C.

Wymiary urządzeń

Rys. 18 Wymiary króćców przyłączeniowych BA-ST 3015 -1F
Rys. 19 Wymiary zasobnika BA-ST 3015 - 1F

Rys. 20 Wymiary króćców przyłączeniowych BA-ST Rys. 21 Wymiary zasobnika BA-ST 3022/3030 - 1F 3022/3030 - 1F

Rys. 22 Wymiary króćców przyłączeniowych BA-ST Rys. 23 Wymiary zasobnika BA-ST 9040/9050 - 1FEDC 9040/9050 - 1FEDC

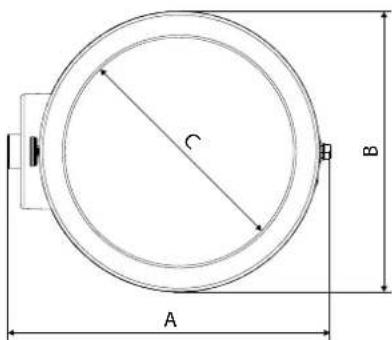

Rys. 24 Wymiary zasobnika BA-ST 3015-1F

Rys. 25 Wymiary zasobnika BA-ST 3022/3030-1F i BA-ST 9040/9050 - 1FEDC

Tabela 5. Średnice króćców

Oznaczenie króćca Jedn.			BA-ST
			3015-1F 3022-1F 3030-1F 9040-1FEDC 9050-1FEDC
XL 54	Osłona termometru mm ø 10 wewn.
XL35	Przyłącze modułu grzejnego	mm	11/4" wewn.	11/2" wewn.
XL4	Pobór c.w.u. mm 3/4" zewn. 1" zewn.
XL8	Zasilanie wężownicy	mm	3/4" male		1" zewn.	11/4" zewn.
XL5	Króciec cyrkulacji c.w.u.	mm	3/4" zewn.
UA1	Osłona czujnika temp.	mm	ø 16 wewn.			-
UA2	Osłona czujnika temp.	mm	ø 16 wewn.
UA3	Osłona czujnika temp.	mm	ø 16 wewn.
XL9	Powrót z wężownicy	mm	3/4" zewn.		1" zewn.	11/4" zewn.
XL3	Dopływ wody zimnej	mm	3/4" zewn.		1" zewn.

Tabela 6. Wymiary.

Wymiary BA-ST
		3015-1F	3022-1F	3030-1F	9040-1FEDC	9050-1FEDC
A	mm	650	694	778	883	940
B	mm	ø 576	ø 603	ø 675	ø 774	ø 832
C	mm	ø 445	ø 445	ø 530	ø 602	ø 650
D	mm	214	269	316	323	337
E	mm	1033	1411	1396	1323	1477
F	mm	78	119	166	175	189
G	mm	196	203	251	273	287
H	mm	464	553	611	606	620
I	mm	612	838	819	943	957
J	mm	735	1003	1051	1113	1127
K	mm	858	1153	1272	1293	1307
L	mm	958	1263	1356	-
M	mm	1152	1484	1471	1417	1545
N	mm	1265	1652	1705	1694	1835
W	mm	20			21 -0/+15

Rys. 26 Straty ciśnienia w wężownicy.

Nederlands
