UKV 40 - Pompa ciepła Nibe - Bezpłatna instrukcja obsługi

Typ produktu	Zbiornik buforowy dla pompy ciepła
Marka	Nibe
Model	UKV 40
Pojemność	39 litrów
Waga	16 kg
Maksymalne ciśnienie	6 bar (0,6 MPa)
Temperatura robocza	od +4 °C do +95 °C
Numer referencyjny	088 470
Klasa energetyczna	B
Straty ciepła	28 W
Hydrauliczne przyłącze obwodu zasilania (XL1)	G1" wewnętrzny
Hydrauliczne przyłącze od pompy ciepła (XL8)	G1" wewnętrzny
Materiał zbiornika	Stal z izolacją poliuretanową
Powłoka zewnętrzna	Blacha malowana proszkowo na biało z wytrzymałymi plastikowymi końcówkami
Instalacja	Montaż naścienny pionowy, w zestawie z uchwytem mocującym
Główne funkcje	Zwiększenie objętości, redukcja szczytów temperatury, ochrona przed hałasem grzania, separacja hydrauliczna
Konserwacja	Sprawdzać zawór bezpieczeństwa 4 razy w roku; skontaktować się z instalatorem w celu konserwacji
Bezpieczeństwo	Zawór bezpieczeństwa maks. 6 bar; temperatura otoczenia powyżej zera (min. 0 °C)
Części zamienne	Tylko oryginalne części NIBE
Zgodność	Dyrektywa dotycząca urządzeń ciśnieniowych 2014/68/UE
Numer seryjny	Na etykiecie nad produktem (14 cyfr)
Zastosowanie	Do pompy ciepła, systemu centralnego ogrzewania

Często zadawane pytania - UKV 40 Nibe

Jaka jest pojemność zbiornika buforowego Nibe UKV 40?

Pojemność wynosi 39 litrów.

Jakie jest maksymalne ciśnienie robocze?

Maksymalne ciśnienie wynosi 6 bar (0,6 MPa).

Jak zainstalować zbiornik UKV 40?

Montuje się go na ścianie w pozycji pionowej za pomocą dołączonego uchwytu. Instalacja powinna być wykonana przez profesjonalistę.

Jakich przyłączy hydraulicznych użyć?

Dwa przyłącza G1' wewnętrzne: XL1 dla obwodu zasilania ogrzewania, XL8 dla dopływu z pompy ciepła.

Jaki jest zakres temperatur zbiornika?

Temperatura robocza wynosi od +4 °C do +95 °C.

Jak odpowietrzyć zbiornik buforowy?

Poluzować przyłącze powietrza (XL8) w górnej części, aż do wypłynięcia wody, a następnie dokręcić.

Jaka regularna konserwacja jest wymagana?

Sprawdzać zawór bezpieczeństwa 4 razy w roku, otwierając go ręcznie, aby upewnić się o przepływie.

Czy mogę używać części innych niż NIBE?

Nie, tylko oryginalne części NIBE powinny być używane, aby zagwarantować bezpieczeństwo i zgodność.

Gdzie znaleźć numer seryjny?

Numer seryjny (14 cyfr) znajduje się na etykiecie nad produktem.

Czy zbiornik buforowy może być używany z dowolną pompą ciepła?

Tak, UKV 40 pasuje do różnych systemów i pozwala zwiększyć pojemność oraz zmniejszyć szczyty temperatury.

INSTRUKCJA OBSŁUGI UKV 40 Nibe

Niniejsza instrukcja zawiera procedure instalacji i serwizy wania dla spezialistów.

Instrukcjenelezyprzekazaeklientwi.

INFORMACJE OGOLNE

Urzadzenie UKV 40 zostalo zaprojektowane i jest produktowane zgodnie z dobra practyka techniczny zapewnicbezpieczna eksploatacje.

1 Dyrektywa 2014/68/EU w sprawie urzadzen cisnieniowych, artyku 4 punkt 3.

NUMER SERYJNY

Numerator seryjny znajduje sie na wierzchu produktu.

UWAGA!

Zglaszajac usterke, zawsze nalezy podawac numer seryjny produktu.

UTYLIZACJA ODPADów

Utylizacja opakowania powinien zajć sie instalator, ktopic zainstalowat produkt, albo specjalny zaklad utylizacja oypadów.

Nie naleź wyrzucić produktów wycofanych z eksploataci jrzem ze zwykymi oypadami gospodarstwa domowej. Naleź je przyekazć do SPECIALNOgo zakadu utylizacja opadów lub spreżawcy, króry swiadczy togo typu usgli.

Nieprawidlowa utylizacja produktu przytkownika grozi Yarami administracynjymi zgodnia z obowiazujacymi przejisami.

Urzadzeniemonary obstugiwane przydzieci powyzej 8 roku zycia oraz osoby ograniczonej sprawnosci zycznej, sensorycznej lub umysłowej oraz nie majacedoswiadczenia i wiedzy na tematkiego obstogi, jesti beda nadzorowane lub zosta

Iy poinstruowane w zakresie bezpiecznego uzycia oraz jesti beda Rozumiaty niebepezczenstwo zwiazane z loro uzywaniem. Urzadzenie nie powinno sluzyc jakabawka dla daneci. Czynnosci zwiazane z czyszczemen i podstawowa konserwacja urzadzenia nie powinny byc wykonywane przyez daneci bez nadzoru.

To jest oryginalna instrukcja obstugi. Za brania sie jej thumaczenia bez zgody firn NIBE.

Prawa do wpwadzaniazmian konstrukcynych szastrzezone.

©NIBE 2023.

SYMBOLE

Objasnienie symboli, któ moga wystepować w tej instrukcji.

WAZNE!

Ten symbol wskazuje na zagrozenie dla osob lub urzadzenia.

UWAGA!

Ten symbol wskazuje wazne informacja, na co naleź zwracć uwage podczas instalowania lub serwisOWANIA instalacji.

OZNACZENIE

Objasnienie symboli, które moga wystepować na etykietach produktów.

ODBIOR INSTALACJI

Obwiazujace przepisy wymagaj odbioru systemu grzewczego przyrozruchem. Odbior powinien zostac wykonany przyez osobe o odpowiednich kwalikacctach.

✓				DataPodpis
Czynnik grzewczy (strona 50)
	Zawory odcinajace
	Zawór bezpiecznychstwa

Dla uzytkownika

KONSERWACJA

Zawór bezpieczędwa w systemie, w ktorym zaintalowano bufor, naleź regularnie sprawdzać (mnej wieciej cztery razy w roku), aby zapobiec zablokowaniu.

Aby sprawdzić zawór bezpieczędsta, naleź otworzy go ręcznie i sprawdzić, czy przyez rure przelewowa przyȩwy woda. W przyciwnym razie zawór bezpieczędsta jest uszkodzony i naleź go wymiethnic.

SERWIS

W sprawie serwisowania skontaktuj sie z instalatorem. Za- wsze nalezy podawać numer seryjny (PZ3) (14 cyfr) i date montaź.

Nalezy uzywac tylko czeci zamiennych dostarczonych przyez NIBE.

Dla instaladora

ROZMIESZCZENIE ELEMENTOW UKV 40

INFORMACJE OGOLNE

Urzadzenie UKV 40 ma dazu wie innych zastosowan.

Urzadzenie UKV 40MHz byc uzywane w czasie zewnetrz- nego sterowania systemem grzewczym. Nastepnie pompa ciepla laduje UKV 40 ze zmienna lub stała kondensacja. Funkcja zewnetrzngo sterowania steruju dystrybucja ciepla z urzadzenia UKV 40 do odiornika.

Jesli przyptyw do systemu grzewczygoMZe byc ogranico-ny lub zaburzony przyze termostaty grzejnikow, urzadzenie UKV 40 nalezy zainstalowaç jako zbiornik posredni. Zapewn to bezpieczny przyptyw dla pompy ciepla.

Urzadzenia UKV 40 umozliwia dazu,) przyszy przywyd do systemu grzewczygo niz przyzempeciepla.

W niedtorych instalacjach jako rezultatzmian temperatur wystepuje taktowanie urzadzenia grzewczego.Aby wyeliminowa chwilowe zmiany temperatur, a tym samym zapobiec taktowaniu urzadzenia grzewczego, urzadzenie UKV 40 na-lezy zainstalowa za urzadzeniem grzewczym.

Urzadzenia UKV 40 besteht takze sluzyc do zwiekszania obiectosci systemu, tym samym zapobiegajac uterkom.

Bufor składa sie ze zbiornika izolowanego przyciw kondensacji za pomocapianki poliuretanowej. Ptaszczy obudowy jest wykonany z blachy pomalowanej proszkowo na biało, a pokrzywy z wytrzymało tworzywa sztucznego.

Bufor zostal zaprojectowany i wykonany do pracy z maksymalnym ciśnieniem odcinającym 6 barów.

Temperatura roboczawynosi od +4 do +95^

TRANSPORT

W czasie transportu i przechowywania reckuperator UKV 40 nalezy chronico przyd widgocia.

MONTAZ

Bufor nalezy zainstalowac w suchym比我jscu, gdzie temperatura nie spada ponizej 0^ (zabezpieczonym przyd mrozem).

MONTAZ

Urzadzenie UKV 40 naležy zamontowac, wieszajc je pionowo na scianie. Najpierw naležy zamontowac na scianie dostarczony wspornik montażowy, a nastepnie zawiesić na nim urzadzenie UKV 40.

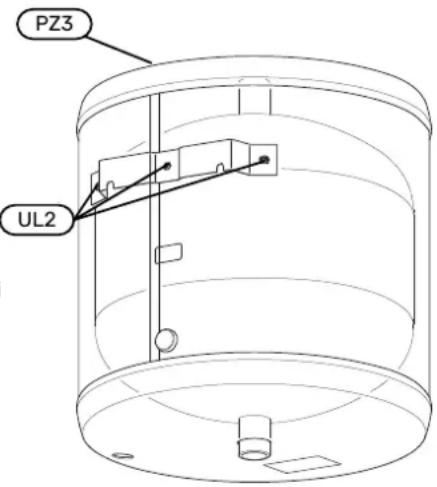

DOSTARCZONE ELEMENTY

Wspornik montažowy.

NazwaOznaczenie

Otwory na wspornik sciennyUL2

Tabliczka znamionowaPZ3

INSTALACJA

Wszystkie połaczenia (w tym połaczenia lub otwory, ktorehnstalacja rurowa nalezy wykonac zgodnie z obwiązujacymie nie są uzywane) nalezy zaizolować, aby do minimum ogramörmami i dyrektywami.

czyc straty energii.

PRZYLACZA

WAZNE!

To sā schematy ogólne. Rzeczywiste systemy lezy zaprojektowa zgodnie z obłowiazujacymi normami.

Wzrost objętość oraz zmiejejszenia wahanogrzewania

INSTALACJA RUOWA

Enstalacje rurowa nalezy wykonac zgodnie z obowiazujacymi amormami dyrektywami.

Zawór spustowy instaluje sie na rurociagu zasilajacym systemu grzewczego (XL1).

System, w ktorym zainstalowano urzadzenie UKV 40, nalezy w yposazyc w zwor bezpieczenstwa o ciasnieniu maks. -6 barow (0,6 MPa).

Średnica rury przelewowej musi byc takaa, jak zaworu bezpieczentwa. Rura przelewowa od zaworu bezpieczentwa powinna opadać na calej dlugosci i byc zabezpieczona przyzmestem, a také dobrze podparta. Wylot rury przelewowej musi byc widoczny i nie wolno go umieszczac w poplbru komponentów elektrycznych.

Nalezy dopilnowa, aby doprowadzana woda byla czysta.

W razie wąpliwość naleź skont⁺tawac są z hydraulikiem lub odniać są do odpowiednych norm.

NAPELNIANIE

BufornapelniaSiewponiyszysposob:

Urzadzenia UKV 40 instaluje sie w celu zwiększenia objętoćdpowietrz bufor, odkrćajac przyłącze (XL8) w jeder w przypadkach, gdzie objętość systemu grzewczego jest gornej czȩsci.

nizsza od minimalnej zalecanej objetosci dla pompy ciep#. Napelnj zbiornik przyez zawor spustowy.

Zwiekszenie objętość i przyteptywu orazzmiejszenia wahanogrzewania

1. Kiedy z przyłącza bedzie wypływc tylko woda (XL8) (poczatkowo bedzie to woda wymieszana z powietrzem). możesz zamknac przyłącze. Bufor zostat napelniony.

Urzadzenia UKV 40 instaluje sie w celu zwiększenia objętość i przyȩphywu w przyypadkach, gdzie objętość systemu grzewczygo jest nizsza od minimnej zalecanej objętość dla pompy ciepla i/lub i/lub przyȩphyw jest ograniczany bez kontroli w systemie grzewczym.

Wzrost objętość oraz zmiejejszenia wahanogrzewania

Urzadzenie UKV 40 instaluje sie w celu zwiekszenia objetosci w przypadkach, gdzie objetosci systemu grzewczyego jest nijsza odminimalnej zalecanej objetosci dla pompy ciepla.

Dane technicznne

WYMIARY

UKV 40

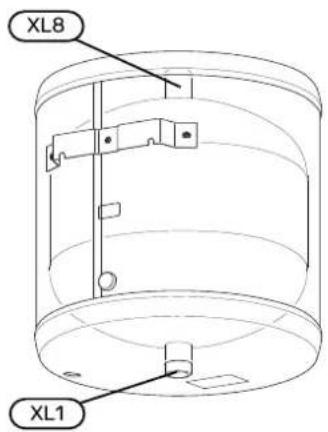

PRZYlacZA RUOWE

UKV 40

WYMIARY RUR

Przyjacze
	Rurociag zasilajcy, system grzewczyXL	Gwint wew. G1"
	Podłuczanie od pompy cieptaXL8	Gwint wew. G1"

DANE TECHNICZNE

		UKV 401
		39litówPojemnos
		16kgMasa netto
		0,6 / 6MPa/barMak
		+4 - +95°Cmaks. tei
		088 470Nr kat.

ETYKIETA EFEKTYWNOŚCI INERGETYCZNEJ

Producent		NIBE
Model		UKV-40
Klasa sprawność		B
Strata ciepla	W	28
Pojemnosć	I	39

1 Skala klasy efektywnosci produktu A+ do F.
