| Typ produktu | Zbiornik buforowy do systemu grzewczego |
| Marka | Nibe |
| Model | UKV 20300 |
| Pojemność | 98 litrów |
| Waga | 31 kg |
| Maksymalne ciśnienie robocze | 6 bar (0,6 MPa) |
| Temperatura pracy | +4 °C do +95 °C |
| Materiał zbiornika | Stal |
| Izolacja | Poliuretan |
| Powłoka zewnętrzna | Biała blacha malowana proszkowo z odpornymi plastikowymi końcówkami |
| Przyłącza hydrauliczne | 4 przyłącza G1" wewnętrzne (XL1, XL2, XL8, XL9) |
| Montaż | Montaż ścienny pionowy, wspornik w zestawie |
| Funkcje główne | Zwiększenie objętości, redukcja szczytów temperatury, poprawa przepływu, sprzęgło hydrauliczne |
| Konserwacja | Sprawdzać zawór bezpieczeństwa 4 razy w roku; skontaktować się z instalatorem w celu ogólnej konserwacji |
| Bezpieczeństwo | Obowiązkowy zawór bezpieczeństwa (maks. ciśnienie 6 bar), rura przelewowa nachylona i zabezpieczona przed mrozem |
| Części zamienne | Stosować wyłącznie części NIBE |
| Możliwość naprawy | Interwencja wykwalifikowanego profesjonalisty; podać numer seryjny (14 cyfr) i datę instalacji |
| Informacje ogólne | Zgodny z dyrektywą 2014/68/UE; nie wyrzucać razem z odpadami domowymi |
| Numer seryjny | Nad produktem (14 cyfr) |
Często zadawane pytania - UKV 20300 Nibe
Pytania użytkowników dotyczące UKV 20300 Nibe
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Kocioł w formacie PDF za darmo! Znajdź swoją instrukcję UKV 20300 - Nibe i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. UKV 20300 marki Nibe.
INSTRUKCJA OBSŁUGI UKV 20300 Nibe
- Niniejsza instruktacja zawiera procedury instalacji i serwice wania dla spezialistów.
Instrukcjenelezyprzekazaeklientwi.
INFORMACJE OGOLNE
Urzadzenie UKV 100 zostato zaprojektowane i jest produktowane zgodnie z dobra practyka techniczny zapewnic bezpieczna eksploatacja.
1 Dyrektywa 2014/68/EU w sprawie urzadzen cisnieniowych, artyku 4 punkt 3.
NUMER SERYJNY
Numerator seryjny znajduje sie na wierzchu produktu.

UWAGA!
Zglaszajac usterke, zawsze nalezy podawac numer seryjny produktu.
UTYLIZACJA ODPADów

Utylizacja opakowania powinien zajć sie instalator, ktopic zainstalowat produkt, albo specjalny zaklad utylizacja oypadów.
Nie naleź wyrzucić produktów wycofanych z eksploataci jrzem ze zwykymi oypadami gospodarstwa domowej. Naleź je przyekazć do SPECIALNego zakadu utylizacja opadów lub spreżawcy, króry swiadczy togo typu usgli.
Nieprawidłowata utylizacja produktu przytkownika grozi Yarami administracyjniymi zgodnia z obowiazujacymi przejni sami.
UrzadzenieMZebycobstugiwane przez Dzieci powyzej 8 roku zycia oraz osoby ograniczonej sprawnosci zycznej, sensorycznej lub umyslowej oraz nie majace doswiadczenia i wiedzy na tematkiego obstugi, jesti beda nadzorowane lub zosta
Iy poinstruowane w zakresie bezpiecznego uzycia oraz jesti beda Rozumiaty niebepezczenstwo zwiazane z loro uzywaniem. Urzadzenie nie powinno sluzyc jakabawka dla daneci. Czynnosci zwiazane z czyszczemen i podstawowa konserwaca urzadzenia nie powinny byc wykonywane przyez daneci bez nadzoru.
To jest oryginalna instrukcja obstugi. Za brania sie jej thumaczenia bez zgody firn NIBE.
Prawa do wpwadzaniazmian konstrukcyjnychszastrzezone.
©NIBE 2023.
SYMBOLE
Objasnienie symboli, któ moga wystepować w tej instrukcji.

WAZNE!
Ten symbol wskazuje na zagrozenia dla osob lub urzadzenia.

UWAGA!
Ten symbol wskazuje wazne informace, na co nalezy zwracać uwage podczas instalowania lub serwisowania instalacji.
OZNACZENIE
Objasnienie symboli, które moga wystepować na etykietach produktów.
ODBIOR INSTALACJI
Obwiazujace przepisy wymagaj odbioru systemu grzewczego przyrozruchem. Odbior powinien zostac wykonany przyez osobe o odpowiednich kwalikacctach.
| ✓ | DataPodpis | |||
| Czynnik grzewczy (strona 50) | ||||
| Zawory odcinajace | ||||
| Zawór bezpiecznychstwa | ||||
Dla uzytkownika
KONSERWACJA
Zawór bezpieczędwa w systemie, w ktorym zaintalowano bufor, naleź regularnie sprawdzać (mnej wieciej cztery razy w roku), aby zapobiec zablokowaniu.
Aby sprawdzić zawór bezpieczędsta, naleź otworzy go ręcznie i sprawdzić,czy przyez rure przelewowa przyȩwy woda. W przyciwnym razie zawór bezpieczędsta jest uszkodzony i naleź go wymiencić.
SERWIS
W sprawie serwisowania skontaktuj sie z instalatorem. Za- wsze nalezy podawać numer seryjny (PZ3) (14 cyfr) i date montaź.
Nalezy uzywać tylko czeci zamiennych dostarczonych przyez NIBE.
Dla instaladora
INFORMACJE OGOLNE
Urzadzenie UKV 100 ma dazu wie innych zastosowan.
Urzadzenia UKV 100MHz byc uzywane w czasie zewnetrz- nego sterowania systemem grzewczym. Nastepnie pompa ciepla laduje UKV 100 ze zmienna lub stała kondensacja. Funkcja zewnetrznego sterowania steruje dystrybucja ciepla z urzadzenia UKV 100 do odbiornika.
Jesli przyptyw do systemu grzewczygoMZe byc ogranizcno-ny lub zaburzony przyze termostaty grzejnikow, urzadzenie UKV 100 nalezy zainstalowac jeko zbiornik posredni. Zapewnito bezmieczny przyptyw dla pompy ciepla.
Urzadzenie UKV 100 umołowia bereits większy przypeptyw do systemu grzewczygo niz przyzmpte pompeciepla.
W niedtorych instalacjach jako rezultatzmian temperatur wystepuje taktowanie urzadzenia grzewczego.Aby wyeliminowa chwilowe zmiany temperatur, a tym samym zapobiec taktawaniu urzadzenia grzewczego. urzadzenie UKV 100 nalezy zainstalowacza urzadzeniem grzewczym.
Urzadzenie UKV 100 besoin takze sluzyc do zwiekszania objeci systemu, tym samym zapobiegajac uterkom.
Bufor sklada sie ze zbiornika izolowanego przyciw kondensacji za pomocapianki poliuretanowej. Ptaszczy obudowy jest wykonany z blachy pomalowanej proszkowo na bialo, aPokrywy z wytrzymalego tworzywa sztuczneo.
Bufor zostal zaprojectowany i wykonany do praczy z mak malnym ciśnieniem ocinajacym 6 barow.
Temperatura roboczawynosi od +4 do +95^
TRANSPORT
W czasie transportu i przechowywnia reckuperator UKV 100 nalezy chronic przyd wilgocija.
MONTAZ
Bufor nalezy zainstalowac w suchym比我jscu, gdzie temperatura nie spada ponizej 0^ (zabezpieczonym przyd mrozem).
MONTAZ
Urzadzenie UKV 100 nalezy zamontowac, wieszajc je pionowo na scianie. Najpierw nalezy zamontowac na scianie dostarczony wspornik montażowy, a nastepnie zawiesić na nim urzadzenie UKV 100.
DOSTARCZONE ELEMENTY
Wspornik montažowy.

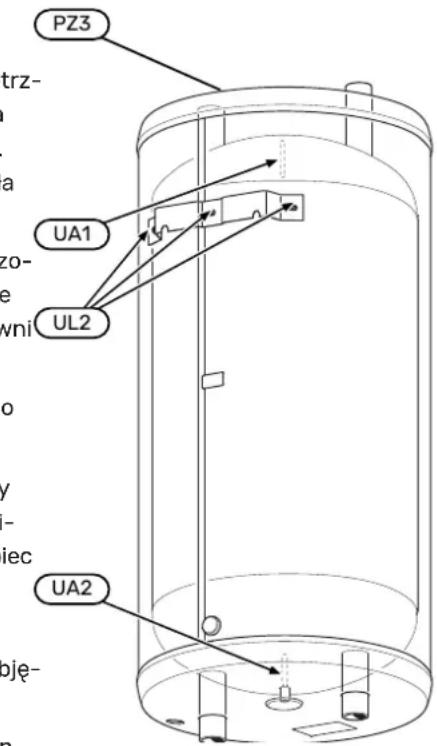

ROZMIESZCENIE ELEMENTów
UKV 100

| NazwaOznaczenia | |
| Kapilara 09,5 mmUA1 | |
| Kapilara 09,5 mmUA2 | |
| Otwory na wspornik sciennyUL2 | |
| Tabliczka znamionowaPZ3 |
INSTALACJA
Wszystkie połaczenia (w tym połaczenia lub otwory, ktorehnstalacja rurowa nalezy wykonac zgodnie z obwiązujacymie nie są uzywane) nalezy zaizolować, aby do minimum ogramörmami i dyrektywami.
czyc straty energii.
PRZYLACZA

WAZNE!
To sā schematy ogólne. Rzeczywiste systemy lezy zaprojectować zgodnie z obłowiazujacymi normami.
Wzrost objętość oraz zmiejejszenia wahanogrzewania

INSTALACJA RUOWA
Enstalacje rurowa nalezy wykonac zgodnie z obowiazujacymi amormami dyrektywami.
Zawór spustowy instaluje sie na rurociagu powrotnym systemu grzewczego (XL2).
System, w ktorym zinstalowano urzadzenie UKV 100, nalezy w yposazyc w zwor bezpieczenstwa o ciasnieniu maks. -6 barow (0,6 MPa).
Średnica rury przelewowej musi byc takaa, jak zaworu bezpieczentwa. Rura przelewowa od zaworu bezpieczentwa powinna opadać na calej dlugosci i byc zabezpieczona przyzmestem, a také dobrze podparta. Wylot rury przelewowej musi byc widoczny i nie wolno go umieszczac w poplbru komponentów elektrycznych.
Nalezy dopilnowa, aby doprowadzana woda byla czysta.
W razie wąpliwość naleź skont⁺tawac są z hydraulikiem lub odniać są do odpowiednych norm.
NAPELNIANIE
BufornapelniaSiewponiyszysposob:
Urzadzenie UKV 100 instaluje sie w celu zwiekszenia objeto-odpwietrz bufor, odkrecajac przylacze (XL1) w jegci w przypadkach, gdzie objetość systemu grzewczygo jest gornyiej czȩsci.
nizsza od minimalnej zalecanej objetosci dla pompy ciept. Napelnij zbiornik przyż wąr spustowy.
Zwiekszenie objętość i przyteptywu oraz zmiejszenia wahanogrzewania

- Kiedy z przyłącza bedzie wypływc tylko woda (XL1) (poczatkowo bedzie to woda wymieszana z powietrzem). możesz zamknac przyłącze. Bufor zostat napelniony.
Urzadzenia UKV 100 instaluje sie w celu zwiekszenia objetosci i przypeływu w przypadkach, gdzie objetość systemu grzewczygo jest nizsza od minimnej zalecanej objetosci dla pompy ciepla i/lub i/lub przypeły jest ograniczany bez kontroli w systemie grzewczym.
Wzrost objętość oraz zmiejejszenia wahanogrzewania

Urzadzenie UKV 100 instaluje sie w celu zwiekszenia objetosci w przypadcakach, gdzie objetosci systemu grzewczyego jest nizsza odminimalnej zalecanej objetosci dla pompy ciepla.
Dane techniczne
WYMIARY
UKV 100


DANE TECHNICZNE
| UKV100M | ||
| 98litrówPojemnos | ||
| 31kgMasa netto | ||
| 0,6 / 6MPa/barMak | ||
| +4 - +95°C | ||
| Nr kat. | 088 207 |
ETYKIETA EFEKTYWNOSCI INERGETYCZNEJ
| Producent | NIBE | |
| Model | UKV-100 | |
| Klasa sprawność | C | |
| Strata ciepla | W | 60 |
| Pojemnosć | I | 98 |
1 Skala klasy efektywnosci produktu A+do F.

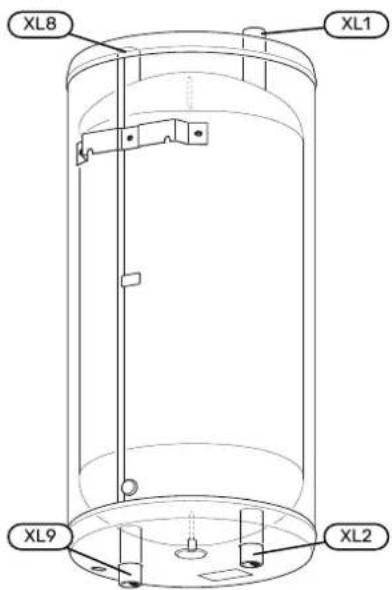

PRZYLACZA RUOWE

UKV 100
WYMIARY RUR
| Przyȩcze | ||
| Rurociag zasilajcy, system grzewczyXL | Gwint wew. G1" | |
| Rurociag powrotny, system grzewczyXL | Gwint wew. G1" | |
| Podstawanie od pompy cieplaXL8 | Gwint wew. G1" | |
| Podstawanie do pompy cieplaXL9 | Gwint wew. G1" | |
