UKV 20300 - Kattila Nibe - Ilmainen käyttöohje ja opas

Tuotetyyppi	Puskurisäiliö lämmitysjärjestelmälle
Merkki	Nibe
Malli	UKV 20300
Tilavuus	98 litraa
Paino	31 kg
Suurin käyttöpaine	6 bar (0,6 MPa)
Käyttölämpötila	+4 °C - +95 °C
Säiliön materiaali	Teräs
Eristys	Polyuretaani
Ulkopinta	Valkoinen jauhemaalattu pelti, päät kestävää muovia
Hydrauliset liitännät	4 sisäistä G1" liitintä (XL1, XL2, XL8, XL9)
Asennus	Pystyseinäasennus, teline toimitetaan
Päätoiminnot	Tilavuuden lisäys, lämpötilahuippujen vähennys, virtauksen parannus, hydraulinen erotus
Huolto	Tarkista varoventtiili 4 kertaa vuodessa; ota yhteyttä asentajaan yleishuoltoa varten
Turvallisuus	Varoventtiili pakollinen (enintään 6 bar), ylivuotoputki kallistettuna ja jäätymiseltä suojattuna
Varaosat	Käytä ainoastaan NIBE-varaosia
Korjattavuus	Ammattitaitoisen asentajan suorittama toimenpide; ilmoita sarjanumero (14 numeroa) ja asennuspäivämäärä
Yleiset tiedot	Direktiivin 2014/68/EU mukainen; älä hävitä kotitalousjätteen mukana
Sarjanumero	Tuotteen yläpuolella (14 numeroa)

Usein kysytyt kysymykset - UKV 20300 Nibe

Mikä on puskurisäiliön UKV 20300 tilavuus?

Puskurisäiliön UKV 20300 tilavuus on 98 litraa.

Mikä on UKV 20300:n suurin sallittu paine?

Suurin käyttöpaine on 6 bar (0,6 MPa).

Mitkä hydrauliset liitännät ovat saatavilla?

Laitteessa on 4 sisäistä G1" liitintä: XL1 (lämmitysmeno), XL2 (lämmityspaluu), XL8 (lämpöpumpun meno) ja XL9 (lämpöpumpun paluu).

Kuinka varoventtiiliä huolletaan?

Varoventtiili on tarkastettava noin 4 kertaa vuodessa. Avaa se manuaalisesti ja varmista, että vesi virtaa ylivuotoputkeen. Jos ei, vaihda se.

Voinko asentaa UKV 20300:n itse?

Asennuksen saa suorittaa vain ammattitaitoinen asentaja voimassa olevien normien mukaisesti.

Mitkä ovat UKV 20300:n tarkat mitat?

Mitoitusta ei ole annettu ohjeessa, mutta paino on 31 kg ja tilavuus 98 litraa.

Mitä tehdä toimintahäiriön sattuessa?

Ota yhteyttä asentajaan ja ilmoita sarjanumero (14 numeroa) ja asennuspäivämäärä. Käytä ainoastaan NIBE-varaosia.

Kuinka puskurisäiliö täytetään?

Ilmaa säiliö löysäämällä XL1-liitintä, täytä tyhjennysventtiilin kautta, kunnes XL1:stä tulee vain vettä, ja sulje.

Mikä on käyttölämpötila?

Käyttölämpötila on välillä +4 °C - +95 °C.

Mistä löydän sarjanumeron?

Sarjanumero löytyy tuotteen yläpuolelta. Se koostuu 14 numerosta.

KÄYTTÖOHJE UKV 20300 Nibe

28Tärkeaa
30Käytäjälde
31Asentajalle
33Tekniset tiedot

Nederlandsls

Tässä käsikirjassa selostetaan asennus- ja huoltotoimenpi teita, jotka tulisi teettä ammattilaisella.

Kasikirja tulee jattaa asiakkaalle.

SARJANUMERO

Sarjanumero on tuotteen paallä.

MUISTA!

llmoita aina tuotteen sarjanumero vikailmoitustatehtäessä.

Tata laitetta saavat kayttä yli 8-vuotiaat lapset ja henkilöt, joiden fyysiset, aistiva- raiset tai henkiset kyvyt ovat rajoittuneet tai joilla ei ole riittävasti kokemusta tai 1 tietao,Jos heille on opastetu tai kerrottu laitteen turvallinen kaytto ja he ymmartävät laitteen kayttoon liittyvat vaarateki-jat. Alä anna lasten leikkä laitteella. Lapset eivat saa puhdistaa tai huoltaa laitett ta valvomatta.

Tämä on alkuperäinen kaskirja. Sitä esaa käntää ilman NIBE:n lupaa.

Pidätämme oikeudet rakennemuutoksiin.

©NIBE 2023.

KIERRATYS

Anna tuotteen asentaneen asentajan tai jateaseman huolehtia pakkauksen havittamisestä.

Kun tuote poistetaan kaytosta, sitä ei saa havittäa tavallisen talousjätteen mukana. Se tulee toimittaa nalle tai jalleenmyyjalle, joka tarjoaa tamantyyppisen.

Tuotteen asianmukaisen havittamisen laiminlyonti alheuttaa kayttajalle voimassa olevan lainsaadannon mukaiset hallinnolliset seuraamukset.

SYMBOLIT

Tassakasikirjassa mahdollisesti esiintyviensymbolien selitys.

HUOM!

Tämä symboli merkitsee ihmistä tai konetta uhkaa-vaa vaaraa.

MUISTA!

Tämä symbolo osoittaa tärkeän tiedon, joka pitäa ottaa huomioon laitteistoa asennettaessa tai huollettaessa.

MERKINTÄ

Tassä kaskirjassa mahdollisesti esiintyvien symbolien selitys.

YLEISTA

UKV 100 on suunnitelu ja valmistetu hyvän tekisen käytännon mukaisesti turvallisen toiminnan varmistamiseksi.

ASENNUSTEN TARKASTUS

Lammitysjärestelma on tarkastettava ennen käytöönottoa voimassa olevien märäysten mukaan. Tarkastuksen saa tehdä vain tehtävään päteva henkilö.

✓		HuomautusKuvaus	tus	PäiväysAlle
Låmmityvesi (sivu 32)
	Sulkuventaillit
	Varoventailli

Käytäjälle

HUOLTO

Järestelmän varoventtilli on tarkastettava saannollisesti (n. 4 kertaa vuodessa) toimnan varmistamiseksi.

Tarkasta avamalla varoventtiili kasin, joloin poistoputkestapitaa valua vetta. Ellein kay, varoventtiili on vialinen ja se pitaa vaihtaa.

HUOLTO

Jos laitteisto kaipaa huoltoa, ota yhteys asentajaan. ValmistenNumero (PZ3) (14 numeroinen) ja asennuspäivä pitää ainamaintita kaikissa yhteydenotoissa.

Vain NIBE:n toimittamia varaosia saa kayttaa.

Asentajalle

YLEISTA

UKV 100 voidaan kaytttaa monlin eritarkoituksin.

UKV 100 voidaan kaytttaa lammitysjarjestelman ulkoiseen ohjaukeen. Lampopumppu lataa silloin UKV 100-paraajasaliotaa vaihtelevalla tai kiinteall lauhdutuksella. Ulkoinen ohjaus ohjaa lammonjakoa UKV 100-parajasaliostak kuluttajille.

Jos lammitysjärestelmän virtausta voidaan kuristaa esim.
patteritermostaateilla, UKV 100 voidaan asentaa välisäiliöksi.
Tämä varmistaa tasaisen virtauksen lampopumpulle.

UKV 100 mahdollistaa suuremman virtauksen lammitysjär-jestelmän kuin lampopumpun kautta.

Joissakin asennuksissa esiintyy ns. lampönapsahduksia lampötilamuutosten aiheuttamien liikkeiden seurauktena. Tilapäisten lampötilamuutosten ja siten lampönaksahtelujen eliminoimiseksi UKV 100 asennetaan lammitysjärjestelmän jälkeen.

UKV 100:ta voidaan myos kayttä järjestelmän tilavuuden kasvattamiseen toimintahäriöiden valttämiseksi.

Varaajasaliö koostuu kondenssieristetystä terassaliösta, joka on eristetty polyuretaanivaahdolla. Ulkovaippa on valkoiseksi maalattua peltiä ja paädyt ovat iskunkestävu muovia.

Lamminvesivaraja on suunnitelu ja valmistetu enintaan 6 baarin kayttopaineelle.

UKV 100 on kuljettava ja sitä on sailytettäva kuivassa.

ASENNUS

Lamminvesivaraja on asennettava kuivaan tilaan, jonka lamptila ei laske alle 0^ .

ASENNUS

UKV 100 ripustetaan pystyasentoon seinalle. Asenna ensin mukana toimitettu ripustuskannatin seinalle ja ripusta sitten UKV 100 kannatteen.

MUKANA TOIMITETUT KOMPONENTIT

Ripustuskannatin.

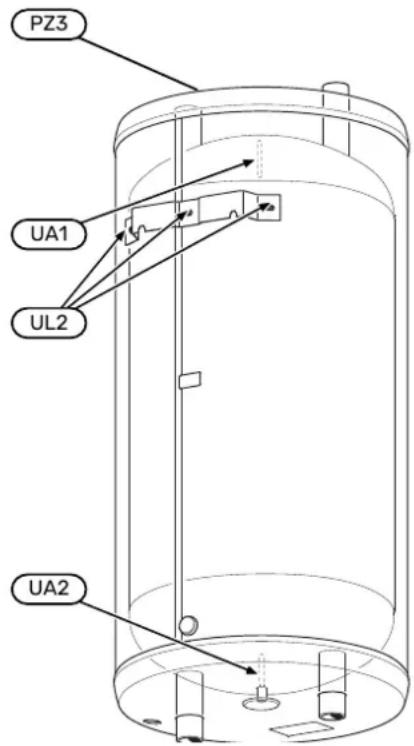

KOMPONENTTIEN SIJAINTI

UKV 100

	NimitysMerkintä
	Anturiputki 09,5 mmUA1
	Anturiputki 09,5 mmUA2
	Aukko seinäkinnikkeelleUL2
	LaitekilpiPZ3

ASENNUS

Kaikki liitannat (myos kayttamattomat liittannat ja reliat) eristaa lampohavikkien minimoimiseksi.

LIITÄNNÄT

HUOM!

Nämä ovat periaatekaavioita. Laitteisto on suunhietlattava voimassa olevien normien mukaisesti.

Tilavuuden lisäminenjalampönakshtelujen vahentäminen

Jos järestelmän tilavuus on alle lampöpumpun pienim suositellun tilavuuden, asennetaan UKV 100 tilavuuden suurentamiseksi.

Tilavuuden ja virtauksen suurentaminen ja lamponaksahtelujen vahentäminen

Jos jarestelmän tilavuus on alle lampöpumpun pienimmän suositellun tilavuuden ja/tai virtausta rajoitetaan hallitsemattomasti. asennetaan UKV 100 tilavuuden ja virtauksen suurentamiseksi.

Tilavuuden lisäminen ja lämpönaksahtelujen vahentäminen

Jos jarestelmän tilavuus on alle lampopumpun pienimmän suositellun tilavuuden, asennetaan UKV 100 tilavuuden suurentamiseksi.

PUTKIASENNUS

tukkiasennukset on tehtäva voimassa olevien märäysten mukaisesti.

Asennettu tyhjennysventtili lammitysjarkestelmän paluujohtoon (XL2).

UKV 100:n järjestelmään on asennettava 6 bar (0,6 MPa) varoventtiili.

Poistovesiputken pitä olla saman kokainen kun varoventtillin liitäntä. Poistovesiputki tulee vetälaskevana ja hyvintuettuna koko pituudeltaan vesitaskujen välttamiseksi, eikase saa paastä jaatymän. Putken paa pitäjattä nakyville eikä sitaa asettaa sahkokomponenttien laheisyyteen.

Varmista, etta tuleva vesi on puhdasta.

Jos olet epävarma, ota yhteyttä putkiasentajaan tai katso voimassa olevat asetukset.

TÄTTÖ

Varaajasaliö tayetään seuraavasti:

1. Ilmaa varaajasali oavaamalla liitanta (XL1) varaajasali oja päällä.

2. Täytä saillio tyhjennysventtilin kautta.

3. Sulje liitanta vasta kun ainoastaan vetta alkaa vrrata liitannast (XL1) (aluksi tulee ilmansekaista vetta). Va-raajasailio on nyt taytety.

Tekniset tiedot

MITAT

UKV 100

TEKNISET TIEDOT

		UKV100M
		98litraaTilavuus
		31kgNettopaino
Suurin työpaine		0,6 / 6MPa/bar
	°CSu	käytölämpötila
Tuotenro.		088 207

ENERGIAMERKINTÄ

Valmistaja		NIBE
Malli		UKV-100
Hyötysuhdeluokka 1		C
Lämpöhävikki	W	60
Tilavuus	I	98

1 Tuotteen tehokkuusluokka-asteikko A+ - F.

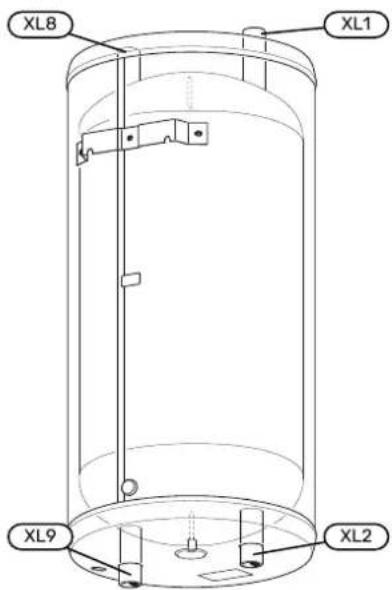

PUTKILIITÄNNAT

UKV 100

PUTKEN MITAT

Liitäntä
		G1" sis.Lämmitysjärvestelmän menojohtoXL1
		G1" sis.Lämmitysjärvestelmän paluujohtoXL2
		G1" sis.Liitäntä lampöpumpustaXL8
		G1" sis.Liitäntä lampöpumppuunXL9
