Producttype	Buffervat voor verwarmingssysteem
Merk	Nibe
Model	UKV 20300
Capaciteit	98 liter
Gewicht	31 kg
Maximale werkdruk	6 bar (0,6 MPa)
Bedrijfstemperatuur	+4 °C tot +95 °C
Materiaal van het vat	Staal
Isolatie	Polyurethaan
Buitenbekleding	Wit poedergecoat plaatstaal met resistente plastic uiteinden
Hydraulische aansluitingen	4 binnendraad G1" aansluitingen (XL1, XL2, XL8, XL9)
Montage	Verticaal aan de muur, bevestigingsmateriaal meegeleverd
Hoofdfuncties	Volumevergroting, vermindering van temperatuurpieken, verbetering van de stroming, hydraulische ontkoppeling
Onderhoud	Veiligheidsventiel 4 keer per jaar inspecteren; neem contact op met de installateur voor algemeen onderhoud
Veiligheid	Verplicht veiligheidsventiel (max. druk 6 bar), overloopbuis hellend en vorstvrij
Onderdelen	Uitsluitend NIBE onderdelen gebruiken
Repareerbaarheid	Ingreep door een gekwalificeerde professional; vermeld het serienummer (14 cijfers) en de installatiedatum
Algemene informatie	Conform richtlijn 2014/68/EU; niet bij het huisvuil gooien
Serienummer	Boven het product (14 cijfers)

Veelgestelde vragen - UKV 20300 Nibe

Wat is de capaciteit van het buffervat UKV 20300?

Het buffervat UKV 20300 heeft een capaciteit van 98 liter.

Welke maximale druk kan de UKV 20300 aan?

De maximale werkdruk is 6 bar (0,6 MPa).

Welke hydraulische aansluitingen zijn beschikbaar?

Het apparaat heeft 4 binnendraad G1" aansluitingen: XL1 (verwarming aanvoer), XL2 (verwarming retour), XL8 (warmtepomp aanvoer) en XL9 (warmtepomp retour).

Hoe onderhoud ik het veiligheidsventiel?

Het veiligheidsventiel moet ongeveer 4 keer per jaar worden geïnspecteerd. Open het handmatig en controleer of het water in de overloopbuis stroomt. Indien niet, vervang het dan.

Kan ik de UKV 20300 zelf installeren?

De installatie moet worden uitgevoerd door een gekwalificeerde professional volgens de geldende normen.

Wat zijn de exacte afmetingen van de UKV 20300?

De afmetingen worden niet vermeld in de handleiding, maar het gewicht is 31 kg en het volume is 98 liter.

Wat te doen bij een storing?

Neem contact op met uw installateur onder vermelding van het serienummer (14 cijfers) en de installatiedatum. Gebruik uitsluitend NIBE vervangingsonderdelen.

Hoe vul ik het buffervat?

Ontlucht het vat door de aansluiting XL1 los te draaien, vul via de aftapkraan totdat alleen water uit XL1 stroomt, en sluit dan weer.

Wat is de bedrijfstemperatuur?

De bedrijfstemperatuur ligt tussen +4 °C en +95 °C.

Waar vind ik het serienummer?

Het serienummer bevindt zich boven het product. Het bestaat uit 14 cijfers.

GEBRUIKSAANWIJZING UKV 20300 Nibe

34Belangrijke informatatie
36Voor de gebruiker
37Voor de installmenter
39Technische gegevens

Romanian

40Informati importante

Svenska

Viktig information

SÄKERHETSINFORMATION

Belangrijke informatie

VEILIGHEIDSINFORMATIE

In deze handleiding worden de installment- en onderhouds, procedures voor uitvoering door specialisten beschreiben. De handleiding要去 bij de klant worden achtergelaten.

Dit apparaat kan worden gezruikt door kinderen vanaf 8aar of door personen met beperkingen van psychische, zintuigelijke of lichamelijke aard, of door perso

nen met gebrek aan kennis en ervaring T wonneer zij onder toezicht staan en in- stricties hebben ontvangen om het apparaat veilig te gebruiken en zij de bijkomende bevaren begrijpen. Kinderen mo- gen Niet met het apparaat spelen. Het ho reinigen en onderhoud dat door de gebruik ker mag worden uitgevoerd, kan nicht zonder toezicht door kinderen worden uitgevoerd.

Dit is een vertaling van de originele handleiding. De handleiding mag nicht worden vertaald zonder goedkeuring van NIBE.

Rechten om ontwerpwijzigingen door te voeren zichoorbehonden.

©NIBE 2023.

ALGEMEEN

UKV 100 is ontworpen en gemaakt volgens goed technisch gebruik ^1 teneinde een veilig gebruik te garanderen.

S Richtlijn Drukapparatuur 2014/68/EU Artikel 4 lid 3.

SERIENUMMER

Het serienummer staat boven op het product.

LET OP!

Vermeld bij het doorgehen van een storing altijd het serialummer van het product.

TERUGWINNING

Laat het afvoeren van de verpakking over aan de installmenteur van het product of aan speciale afvalstations.

Doe gebruekte producten nicht bij het normale huisnoudelijkke afval. Breng het maar een speciala afvalstation ofaar een dealer die dit type service aanbiedt.

Het onjuist afvoeren van het product door de gebruiker leidt tot boetes volgens de actuèle wetgeving.

SYMBOLEN

Uitleg van symbolen die in deze handleiding geleukt können worden.

Voorlichtig!

Dit symbol duidt aan dat een person of de machine gevaar loopt.

LET OPI!

Dit symbolism duidt belangrijke informatie aan over zaken waar u rekening mee moet hondenijdens installereren of onderhoven van de installment.

KEURMERK

Uitleg van symbolen die op label(s) van het product kuren staan.

INSPECTIE VAN DE INSTALLATIE

Volgens de geldende voorschriften要去 de verwarmingsinstallatie aan een inspectie worden onderworpen voordat deze in gebruik worden genomen. De inspectie要去 door een daartoe bevoegt persoon worden uitgevoerd.

✓		OpmerkingenBeschrijving	ning	DatumHand
Afgithe system (pagina 38)
	Afsluiters
	Overstortventiel

Voor de gebruiker

ONDERHOUD

De veiligheidsklep in het systeme waarin het buervat is geinstalleerd, moet regelmatig worden geinspecteerd (ongeveer vier koer peraar) om vastzitten te voorkomen.

Voor het controlleren van de klep opent u de verilgheidsklep handmatig en contrôleert u of er water door de afvoerleiding stroomt. Als dit Niet gebeurt, is de verilgheidsklep defect en moet deze worden verrangen.

SERVICE

Neem voor service contact op met de installerateur. Vermeld algid het serialummer (PZ3) (14 cijfers) en de installatiedatum.

Er mag alleen gebruik worden gemaakt van reserveonderden die worden geleverd door NIBE.

De UKV 100 kan op diverse manieren worden toegepast.

UKV 100 kan worden gebruikt bij een externe naregeling van het afgiftesystem. De warmtepomp voedt de UKV 100 dan conform de stooklijregeling of vaste temperatuurinstelling.

De externe naregelfunctie verzorgt de warmtedistributie van de UKV 100 maar het afgiftesystem.

Als de aanvoer maar het afgiftesystem kan worden beperkt met bijvoorbeeld thermostatische radiatorkranen, installeert u een UKV 100 als buertank. Dit zorgt ervoor dat de warmtepomp zich warmte kwijt kan.

UKV 100 maakt het ook möglich een grotere volumestroom te krijgen maar het afgiftesystem dan alleen via de warmte-pomp.

Bij sommige installies treden zogenaamde warmtetikken op als gevolg van veranderingen in de warmtevraag tijdens temperatuurveranderingen. Om tijdelijke temperatuurverderingen weg te nemen en daarmee warmtetikken te voorkomen, installeert u een UKV 100 als buer+tussen de warmtepomp en het afgiftesystem.

UKV 100 kan ook worden gebruikt om het systemdvolume te vergroten en daarmee storingen te voorkomen.

Het buervat bestaat uit een dampdicht stalen vat met een polyurethaan isolatie. Buitenbekleding van wit, poedergecoat plaatmetaal met uiteinden van duurzaam kunststof.

De accumulator tank is ontworpen en gemaakt voor een maximale uitschakeldruk van 6 bar.

De werktemperatuur is +4 tot +95^ .

TRANSPORT

UKV 100 dieren verticaal en droog te worden vervoerd en opgeslagen.

MONTAGE

Het buffervat moet worden geinstalleerd op een droge plaats bij een temperatuur die nicht lager worden dan 0^ (vorstvrij).

MONTAGE

De UKV 100 moet verticaal hangend aan de muur worden geinstalleerd. Installer eerst de meegeleverde montagebeugel op de muur, en hang verwolgens de UKV 100 aan de beugel.

GELEVERDE COMPONENTEN

Ophangbeugal.

	NaamAanduiding
en	Dompelbuis 09,5 mmUA1
t	Dompelbuis 09,5 mmUA2
	Opengen voor wandbeugelUL2
	SerienummerplaatjePZ3

INSTALLATIE

Alle aansluitingen (inclusief aansluitingen of openings dideidingen moeten volgens de geldende normen en richtlijnen nicht worden gebruikt)要去en geisoleerd worden om het worden aangesloten.

energieverlies tot een minimum te beperken.

KOPPELINGEN

Voorzichtig!

Dit zijn schematische weergaven. Daadwerkelijkke installaties要去en worden gepland conform toe passelijkke standardarden.

Volumeverhoging en verminding van warmtepieken

Er worden een UKV 100 geinstalleerd als volumeverhoger i die gezallen waarin het systemvolume in het afgiftesystemlager is dan het minimaal aanbevolen volume voor 2 de warmtepomp.

Volume- en debietverhoger en reductie in warmtepieken

Er worden een UKV 100 geinstalleerd als volume- en debietverhoger in die geallen waarin het systeemvolume in het afgiftesystemlager is dan het minimaal aanbevolen volume voor de warmtepomp en/of het debiet worden beperkt zonder controle.

Volumeverhoging en vermindering van warmtepieken

Er worden een UKV 100 geinstalleerd als volumeverhoger in die gezallen waarin het systemvolume in het afgiftesystemlager is dan het minimaal aanbevolen volume voor de warmtepomp.

Bilbeidingen要去en volgens de geldende normen en rechtlijnend, als worden aangesloten.

De aftapklep worden geinstalleerd op de retourleiding van het verwarmingssystem (XL2).

Het systemd waar de UKV 100 is geinstalleerd,要去 worden voorzien van een overstortventiel van max.6 bar (0,6 MPa).

De overstortleiding要去 bezelfde diameter—hebben als de overstortventielen. Fixeer de overstortleiding vanaf het overstortventiel over de gehele lenghte schuin omlaag en zorg ervoor dat deze vorstbestendig is en goed worden ondersteund. De uistroomopening van de overstortleiding要去 zichtaar� en mag Niet te dicht bij elektrische componenten worden geplaatst.

Zorg ervoor dat ingaand water schoon is.

Neem bij onzekerheid contact op met uw installateur of bekijk de geldende standaarden.

VULLEN

Vul het buervat als volgt:

Onlucht het buervat door de aansluiting (XL1) los te nemen aan de bovenkant van het buervat.

1. Vul het vat via de aftapklep.

2. Wanner er uitsluitend water UIT de aansluiting (XL1) komt (eerst is er sprake van een mix van lucht en water), kan de aansluiting worden gesloten en is het buervat gezuld

Technische gegevens

AFMETINGEN

UKV 100

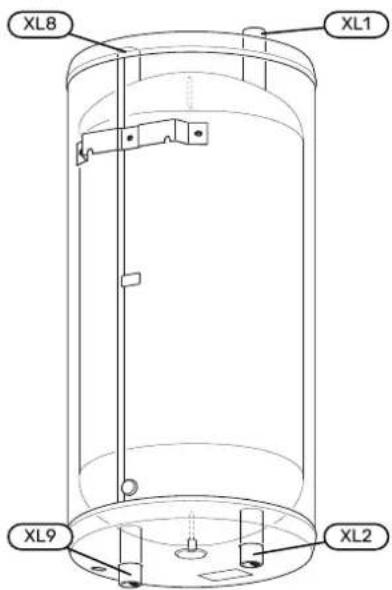

AANSLUITING VAN DE LEIDINGEN

UKV 100

AFMETENGEN LEIDING

Aansluiting
		G1" int.Aanvoerleiding, verwarmingssystemeXL1
		G1" int.Retourleiding, verwarmingssystemeXL2
		G1" int.Aansluiting vanaf de warmtepompXL8
		G1" int.Aansluiting�de warmtepompXL9

		UKY100M
		98liter
Netto gewicht		31kg
Max. werkdruk	MPa/bar	0,6 / 6
Max. bedrijftstemperatuur	°C	+4 - +95
Ond.nr.		088 207

ENERGIELABEL

Naam leverancier		NIBE
Model leverancier		UKV-100
Eciënieklasse 1		C
Warmteverlies	W	60
Volume	I	98

1 Schaal voor de eciennentiekasse van het product A+ tot F.
