| Produkttyp | Pufferspeicher für Heizungsanlage |
| Marke | Nibe |
| Modell | UKV 20300 |
| Kapazität | 98 Liter |
| Gewicht | 31 kg |
| Maximaler Betriebsdruck | 6 bar (0,6 MPa) |
| Betriebstemperatur | +4 °C bis +95 °C |
| Behältermaterial | Stahl |
| Isolierung | Polyurethan |
| Außenbeschichtung | Weiß lackiertes Blech mit widerstandsfähigen Kunststoffenden |
| Hydraulikanschlüsse | 4 Innengewinde G1" (XL1, XL2, XL8, XL9) |
| Montage | Vertikale Wandmontage, Halterung im Lieferumfang |
| Hauptfunktionen | Volumenerhöhung, Reduzierung von Temperaturspitzen, Verbesserung des Durchflusses, hydraulische Entkopplung |
| Wartung | Sicherheitsventil 4-mal jährlich prüfen; für allgemeine Wartung den Installateur kontaktieren |
| Sicherheit | Sicherheitsventil erforderlich (max. 6 bar), Überlaufschlauch geneigt und frostfrei |
| Ersatzteile | Ausschließlich NIBE-Teile verwenden |
| Reparierbarkeit | Eingriff durch qualifizierten Fachmann; Seriennummer (14 Stellen) und Installationsdatum angeben |
| Allgemeine Informationen | Entspricht der Richtlinie 2014/68/EU; nicht mit dem Hausmüll entsorgen |
| Seriennummer | Oberhalb des Produkts (14 Stellen) |
Häufig gestellte Fragen - UKV 20300 Nibe
Benutzerfragen zu UKV 20300 Nibe
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Kessel kostenlos im PDF-Format! Finden Sie Ihr Handbuch UKV 20300 - Nibe und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. UKV 20300 von der Marke Nibe.
BEDIENUNGSANLEITUNG UKV 20300 Nibe
42Pentru Ut
43Pentru in:
45Date tehr
English
10Important information
12For the User
13For the Installer
15Technical data:
Francais
46Wazne inf
48Dla uzytk
49Dla instal:
51Dane tech
Deutsch
16Wichtige Informationen
18Für den Benutzer
19Für den Installateur
21Technische Daten
daren ell er den du kopte Produkten av.
Wichtige Informationen
SICHERHEITSINFORMATIONEN
In thisem Handbuch werden Installations- und Servicevora-gänge beschreiben, die von Fachpersonal auszuführen sind.
Dieses Handbuch verbleibt beim Kunden.
SERIENNUMBER
Die Seriennummer wird auf der Produktoberseite angegeben.

ACHTUNG!
Geben Sie stets die Seriennummer des Produkts an, wenn Sie einen Fehler melden.
Dieses Gerätarf von Kindern ab einem Alter von 8 Jahren sowie von Personen mit eingeschränkten physischen, sensörischen oder geistigen Fähigkeiten oder mangelnden Erfahrungen und Wissen nun dann verwendet werden, wenn diese unter Aufsicht stehen oder eine Anleitung zur sicheren Benutzung des Geräts erhalten haben und sich der vorhandenen Risiken bewusst sind. Kinder dürfen nicht mit dem Gerätspielern. Eine Reinigung und Wartung durch den Benutzer darf nicht von Kindern ohne Aufsicht ausgeführct werden.
Dies ist ein Originalhandbuch. Eine Übersetzungarf nur nach Genehmigung durch NIBEstattnden
Technische Änderungen vorbehalten!
©NIBE 2023.
RECYCLING

Übergeben Sie den Verpackungsabfall dem Installatur, der das Produkt installiert hat, oder bringen Sieihn zu den entsprechenden Abfallstationen.
Wenn das Produkt das Ende seiner Lebensdauer erreicht hat, daß es nicht über den normalen Hausmüll entsorgt werden. Stattdessen muss es bei speziellen Entsorgungseinrichtungen oder Handlern abgegeben werden, die diese Dienstleistung anbieten.
- Eine unsachgemäße Entsorgung des Produkts durch den Benutzerzieht Verwaltungsrufen gemäß geltendem Recht, nach sich.
SYMBOLE
Erklärung der Symbole, die in thisem Handbuch abgebildet sein konnen.

HINWEIS!
Dieses Symbol kennzeichnet eine Gefahr für Personen und Maschinen.

ACHTUNG!
Dieses Symbol verweist auf wichtige Angaben dazu, was bei Installation oder Wartung der Anlage zu beachten ist.
KENNZEICHNUNG
Erklärung der Symbole, die auf den Produktetiketten abgebildet sein konnen.
ALLGEMEINES
UKV 100 ist gemäß guter Ingenieurpräxionstruiert und hergestellt, um eine sichere Nutzung zu gewährleisten.
INSTALLATIONSKONTROLLE
Die Heizungsanlage ist vor der Inbetriebnahme einer Installationskontrolle gemäß den geltenden Vorschriften zu unterziehen.
These Kontrolle darf nur von sichkundigen Personen ausgeführrt werden.
| ✓ | AnmerkungBeschreibung | schrift | DatumUnter | |
| Heizungsmedium (Seite 20) | ||||
| Absperventile | ||||
| Sicherheitsventil | ||||
Für den Benutzer
KONTROLLE UND WARTUNG
Das Sicherheitsventil in dem System, in dem der Speichertank installiert ist, muss regelmäßig kontrolliert werden (ca. viermal pro Jahr), um Blockierungen zu verhindern.
Bei der Kontrolle wird das Sicherheitsventil per Hand geönet. Dabei sollte Wasser durch das Überlaufrohr ießen. Andernfalls ist das Sicherheitsventil defekt und muss ersetzt werden.
SERVICE
Wenden Sie sich bei Servicebedarf an den Installateur. Seriennummer (PZ3; 14 Ziern) und Installationsdatum sind stets anzugegeben.
Es dürfen nur Ersatzteile verwendet werden, die von NIBE gefelwert wurden.
Für UKV 100 existieren unterschiedliche Einsatzmöglichkeiten.
UKV 100 lásst sich bei der externen Steuerung des Heizsystems einsetzen. Die wärmepumpe ländt in dieser Fall UKV 100 mit gletender oder fester Kondensierung. Die externe Steuerung regelt die wärmeverteilung von UKV 100 zum Verbraucher.
Wenn der Volumenstrom zum Heizsystem gedrosselt werden kann (z. B. mit Heizkorperthermostaten), wird ein UKV 100 als Puerspeicher montiert. Dies bewirkt einen sicheren Volumenstrom für die Wärmepumpe.
UKV 100 ermöglich zudem einen höheren Volumenstrom zum Heizsystem als über die Wärmepumpe.
Bei bestimmten Installationen entstehen Knackgeräutsche, die auf Bewegungen bei Temperaturänderungen berufen. Um vorübergehende Temperaturänderungen und damit (Knackgeräutsche durch Wärmeänderungen auszuschreiben, wird eine UKV 100-Einheit im Anschluss an die Heizungsanlage montiert.
Mit UKV 100 kann darüber hinaus das Systemvolumen gesteigert werden, um Betriebsstörungen zu verhindern.
Der Puerspeicher besteht aus einem gegen Kondensation isolierten Stahlgefäß mit einer Isolierung aus Polyurethan. Die Außenverkleidung ist aus weißem, pulverbeschichteten Stahlblech mit Stirnseiten aus schlagfestem Kunststo gefertigt.
Der Speichertank wird für einen maximalen Absicherungsdruck von 6 Bar konstruiert und hergestellt.
Die Arbeitsstemperatur beträgt +4 bis +95 °C.
TRANSPORT
UKV 100 muss trocken transportiert und gelagert werden.
AUFSTELLUNG
Der Pufferspeicher muss in einem trockenen Raum mit einer Temperatur, die 0^ nicht unterschreiben darf (frostfrei), installiert werden.
MONTAGE
UKV 100 wird vertical an der Wand hängend montiert. Bringen Sie zunachst die mitgelieferte Aufhängekonsole an der Wand an und hängen Sie dann UKV 100 an der Konsole auf.
BEILIEGENDE KOMPONENTEN
Aufhängekonsole.

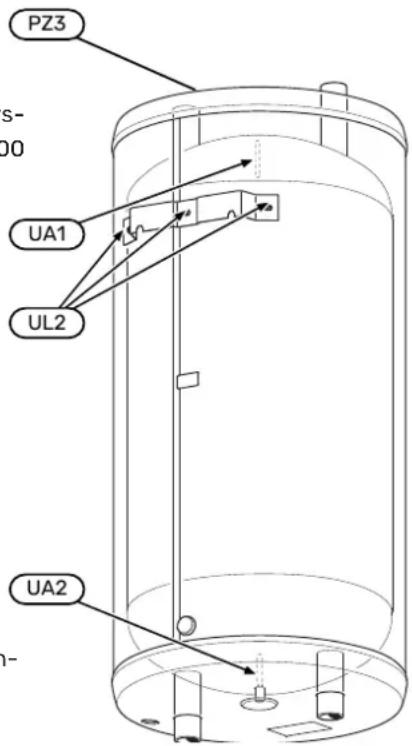

POSITION DER KOMPONENTEN
UKV 100

| nung | BezeichnungBezeich- |
| Tauchrohr 09,5 mmUA1 | |
| Tauchrohr 09,5 mmUA2 | |
| Önung für WandhalterungUL2 | |
| SeriennummerschildPZ3 |
INSTALLATION
Alle Anschlüsse (auch nicht verwendete Anschlüsse und Die Rohrinstallation muss gemäß den geltenden Vorschriften Önungen) müssen isoliert werden, um Leerlaufverluste zausugeführrt werden.
minimieren.
ANSCHLUSSOPTIONEN

HINWEIS!
Dies sind Prinzipskizzen. Die tatsächliche Anlage muss gemäß den geltenden Normen geplant und montiert werden.
Volumenerhöhung und Reduzierung von Knackgeräuschen durch Wärmeänderungen

Volumen-undDurchflussvergroßerungsowie Reduzierung von Knackgeräuschen durch Temperaturänderungen

Wenn das Systemvolumen im Klimatisierungssystem unter dem empfohlenen Mindestvolumen für die Wärmpumpel liegt bzw. der Volumenstrom unkontrolliert gedrosselt wird, ist ein UKV 100 zur Volumen- und Durchussvergroßerung zu installieren.
Volumenerhöhung und Reduzierung von Knackgeräuschen durch Wärmeänderungen

Wenn das Systemvolumen im Klimatisierungssystem unter dem empfohlenen Mindestvolumen für die Wärmpumpel liegt, ist ein UKV 100 zur Volumenstromvermögen zu installieren.
ROHRINSTALLATION
Die Rohrinstallation muss gemäß den geltenden Vorschriften zuausgeführrt werden.
Das Entleerungsventil wird am Rücklauf des Heizsystems montiert (XL2).
Das System, in dem UKV 100 installiert ist, muss mit einem Sicherheitsventil mit maximal 6 bar (0,6 MPa) bestückt werden.
Die Abmessungen des Überlaufrohrs müssen mit denen des Sicherheitsventils übereinstimmen. Das Überlaufrohr vom Sicherheitsventil muss über die gesamte Länge mit Gefälte verlegt werden. Darauf achten, dass die Anlage frostfrei und gut ausgesteift verlegt wird. Der Austritt des Überlaufrohrs muss im Sichtbereich liegen undarf sich nicht in der Naha elektrischer Komponenten benden.
Stellen Sie sich, dass das einströmende Wasser sauber ist. Wenden Sie sich im Zweifelsfall an den Klempner bzw. konsultieren Sie die geltenden Normen.
BEFULUNG
Der Brauchwasserspeicher wird wie folgt befüllt:
- Entlüften Sie den Puerspeicher, indem Sie den An-in- Schluss (XL1) an der Oberseite des Pufferspeichers halten.
- Befüllen Sie den Behälter durch das Entleungsventil.
- Wenn nur noch Wasser aus dem Anschluss austritt (XL1) (dieses enthalt zunachst Luftteinschlüsse), kann der Anschluss geschlossen werden und der Puerspeicher gilt als befüllt.
Technische Daten
MABE
UKV 100


TECHNISCHE DATEN
| UKV100M | ||
| 98lVolumen | ||
| 31kgNettogewicht | ||
| 0,6 / 6MPa/Bar)Max | ||
| °CMax:4ArbeiterStemperatur | ||
| Art.nr. | 088 207 | |
ENERGIEVERBRAUCHSKENNZECHNUNG
| Hersteller | NIBE | |
| Modell | UKV-100 | |
| Ezienzklasse 1 | C | |
| Wärmerverlust | W | 60 |
| Volumen | I | 98 |
1 Skala fur die Ezienzklasse des Produkts A+ bis F.

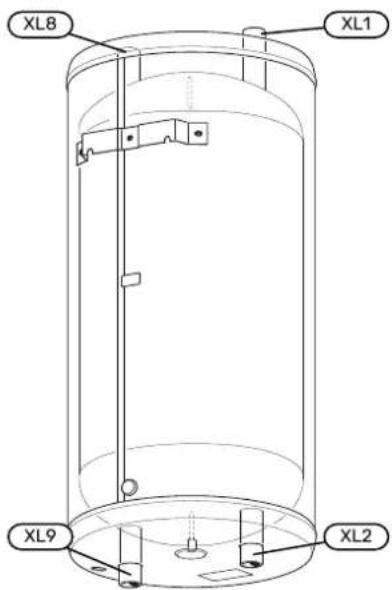

ROHRANSCHLUSSE
UKV 100

ROHRABMESSAGENGEN
| Anschluss | ||
| Vorlauf HeizsystemXL1 | G1" Innendurchm. | |
| Rücklauf HeizsystemXL2 | G1" Innendurchm. | |
| Anschluss von der WärmpumpeXL8 | G1" Innendurchm. | |
| Anschluss zur WärmpumpeXL9 | G1" Innendurchm. | |
