Produkttyp	Pufferspeicher (Heizkessel)
Marke	Nibe
Modell	UKV 20750
Volumen	98 Liter
Nettogewicht	31 kg
Abmessungen (Durchmesser x Höhe)	Ø450 mm x 1012 mm
Maximaler Betriebsdruck	6 bar (0,6 MPa)
Temperaturbereich	+4 °C bis +95 °C
Hydraulische Anschlüsse	4 x G1" innen (Vorlauf/Rücklauf System, Vorlauf/Rücklauf WP)
Energieeffizienzklasse	C
Wärmeverlust	60 W
Behältermaterial	Stahl mit Polyurethan-Isolierung
Außenbeschichtung	Weiß pulverbeschichtetes Blech mit Kunststoffenden
Hauptfunktionen	Volumen- und Durchflusserhöhung, Reduzierung von Temperaturspitzen, Schutz der Wärmepumpe
Wartung	Sicherheitsventil viermal jährlich prüfen; Installateur für allgemeine Wartung kontaktieren
Sicherheit	Sicherheitsventil max. 6 bar; frostfreie Installation; nicht von Kindern ohne Aufsicht benutzen
Ersatzteile	Ausschließlich Originalteile von NIBE verwenden
Referenz	088 207
Transport und Lagerung	Vor Feuchtigkeit geschützt, Temperatur über 0 °C

Häufig gestellte Fragen - UKV 20750 Nibe

Wie installiere ich den Pufferspeicher UKV 20750?

Befestigen Sie zuerst die mitgelieferte Wandhalterung, hängen Sie dann den Speicher senkrecht ein. Alle Anschlüsse müssen den geltenden Normen entsprechen. Entlüften Sie über den Anschluss XL1 nach dem Befüllen.

Welches Volumen hat der UKV 20750?

Das Nennvolumen beträgt 98 Liter.

Wozu dient dieser Pufferspeicher?

Er erhöht Volumen und Durchfluss des Heizkreises, reduziert Temperaturspitzen und schützt die Wärmepumpe durch Aufrechterhaltung eines Mindestdurchflusses.

Wie entlüfte ich den Speicher?

Lösen Sie den oberen Anschluss XL1, bis Wasser ohne Luft austritt, und schließen Sie ihn dann wieder.

Welchen maximalen Druck hält er aus?

Der maximale Betriebsdruck beträgt 6 bar (0,6 MPa).

Wie warte ich das Sicherheitsventil?

Betätigen Sie das Ventil etwa viermal jährlich manuell, um zu prüfen, ob Wasser in den Überlauf fließt. Wenn nicht, ersetzen Sie es.

Wo finde ich Ersatzteile?

Verwenden Sie ausschließlich Originalteile von NIBE.

Wie befülle ich den Speicher?

Entlüften Sie zuerst über XL1, füllen Sie dann über das Ablassventil, bis reines Wasser aus XL1 austritt, und schließen Sie es dann.

Was ist die Betriebstemperatur?

Der Temperaturbereich beträgt +4 °C bis +95 °C.

Was tun bei Körperschallgeräuschen?

Körperschallgeräusche entstehen durch Temperaturschwankungen. Der Einbau eines UKV 20750 kann diese durch Temperaturstabilisierung reduzieren.

BEDIENUNGSANLEITUNG UKV 20750 Nibe

16Wichtige Informationen

18Für den Benutzer

39Technische gegevens

Romanian

Wichtige Informationen

SICHERHEITSINFORMATIONEN

In diesem Handbuch werden Installations- und Servicevorgänge beschrieben, die von Fachpersonal auszuführen sind

Dieses Handbuch verbleibt beim Kunden.

SERIENNUMMER

Die Seriennummer wird auf der Produktoberseite angegeben.

ACHTUNG!

Geben Sie stets die Seriennummer des Produkts an, wenn Sie einen Fehler melden.

Dieses Gerät darf von Kindern ab einem Alter von 8 Jahren sowie von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnden Erfahrungen und Wissen nur dann verwendet werden, wenn diese unter Aufsicht stehen oder eine Anleitung zur sicheren Benutzung des Geräts erhalten haben und sich der vorhandenen Risiken bewusst sind. Kinder dürfen nicht mit dem Gerät spielen. Eine Reinigung und Wartung durch den Benutzer darf nicht von Kindern ohne Aufsicht ausgeführt werden.

Dies ist ein Originalhandbuch. Eine Übersetzung darf nur nach Genehmigung durch NIBE stattnden

Technische Änderungen vorbehalten!

©NIBE 2023.

RECYCLING

Übergeben Sie den Verpackungsabfall dem Installateur, der das Produkt installiert hat, oder bringen Sie ihn zu den entsprechenden Abfallstationen.

Wenn das Produkt das Ende seiner Lebensdauer erreicht hat, darf es nicht über den normalen Hausmüll entsorgt werden. Stattdessen muss es bei speziellen Entsorgungseinrichtungen oder Händlern abgegeben werden, die diese Dienstleistung anbieten.

Eine unsachgemäße Entsorgung des Produkts durch den Benutzer zieht Verwaltungsstrafen gemäß geltendem Recht nach sich.

SYMBOLE

Erklärung der Symbole, die in diesem Handbuch abgebildet sein können.

HINWEIS!

Dieses Symbol kennzeichnet eine Gefahr für Personen und Maschinen.

ACHTUNG!

Dieses Symbol verweist auf wichtige Angaben dazu, was bei Installation oder Wartung der Anlage zu beachten ist.

KENNZEICHNUNG

Erklärung der Symbole, die auf den Produktetiketten abgebildet sein können.

ALLGEMEINES

UKV 100 ist gemäß guter Ingenieurpraxisenstruiert und hergestellt, um eine sichere Nutzung zu gewährleisten.

INSTALLATIONSKONTROLLE

Die Heizungsanlage ist vor der Inbetriebnahme einer Installationskontrolle gemäß den geltenden Vorschriften zu unterziehen. Diese Kontrolle darf nur von sachkundigen Personen ausgeführt werden.

√		AnmerkungBeschreibung	schrift	DatumUnter
Heizungsmedium (Seite 20)
	Absperrventile
	Sicherheitsventil

Für den Benutzer

KONTROLLE UND WARTUNG

Das Sicherheitsventil in dem System, in dem der Speichertank installiert ist, muss regelmäßig kontrolliert werden (ca. viermal pro Jahr), um Blockierungen zu verhindern.

Bei der Kontrolle wird das Sicherheitsventil per Hand geönet. Dabei sollte Wasser durch das Überlaufrohr ießen.

Andernfalls ist das Sicherheitsventil defekt und muss ersetzt werden.

SERVICE

Wenden Sie sich bei Servicebedarf an den Installateur. Seriennummer (PZ3; 14 Ziern) und Installationsdatum sind stets anzugeben.

Es dürfen nur Ersatzteile verwendet werden, die von NIBE geliefert wurden.

Für UKV 100 existieren unterschiedliche Einsatzmöglichkeiten.

UKV 100 lässt sich bei der externen Steuerung des Heizsystems einsetzen. Die Wärmepumpe lädt in diesem Fall UKV 100 mit gleitender oder fester Kondensierung. Die externe Steuerung regelt die Wärmeverteilung von UKV 100 zum Verbraucher.

Wenn der Volumenstrom zum Heizsystem gedrosselt werden kann (z. B. mit Heizkörperthermostaten), wird ein UKV 100 als Puerspeicher montiert. Dies bewirkt einen sicheren Volumenstrom für die Wärmepumpe.

UKV 100 ermöglicht zudem einen höheren Volumenstrom zum Heizsystem als über die Wärmepumpe.

Bei bestimmten Installationen entstehen Knackgeräusche, die auf Bewegungen bei Temperaturänderungen beruhen. Um vorübergehende Temperaturänderungen und damit (Knackgeräusche durch Wärmeänderungen auszuschließen, wird eine UKV 100-Einheit im Anschluss an die Heizungsanlage montiert.

Mit UKV 100 kann darüber hinaus das Systemvolumen gesteigert werden, um Betriebsstörungen zu verhindern.

Der Puerspeicher besteht aus einem gegen Kondensation isolierten Stahlgefäß mit einer Isolierung aus Polyurethan. Die Außenverkleidung ist aus weißem, pulverbeschichtetem Stahlblech mit Stirnseiten aus schlagfestem Kunststo gefertigt.

Der Speichertank wird für einen maximalen Absicherungsdruck von 6 Bar konstruiert und hergestellt.

Die Arbeitstemperatur beträgt +4 bis +95 °C.

TRANSPORT

UKV 100 muss trocken transportiert und gelagert werden.

AUFSTELLUNG

Der Pufferspeicher muss in einem trockenen Raum mit einer Temperatur, die 0 °C nicht unterschreiten darf (frostfrei), installiert werden.

MONTAGE

UKV 100 wird vertikal an der Wand hängend montiert. Bringen Sie zunächst die mitgelieferte Aufhängekonsole an der Wand an und hängen Sie dann UKV 100 an der Konsole auf.

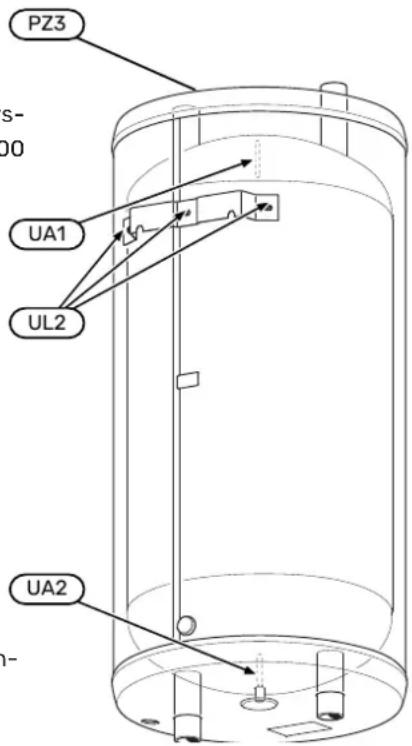

BEILIEGENDE KOMPONENTEN

Aufhängekonsole.

UKV 100

nung	BezeichnungBezeich-
	Tauchrohr 09,5 mmUA1
	Tauchrohr 09,5 mmUA2
	Önung für WandhalterungUL2
	SeriennummernschildPZ3

INSTALLATION

Alle Anschlüsse (auch nicht verwendete Anschlüsse und Die Rohrinstallation muss gemäß den geltenden Vorschriften Önungen) müssen isoliert werden, um Leerlaufverluste zuausgeführt werden.

minimieren.

ANSCHLUSSOPTIONEN

HINWEIS!

Dies sind Prinzipskizzen. Die tatsächliche Anlage muss gemäß den geltenden Normen geplant und montiert werden.

Volumenerhöhung und Reduzierung von Knackgeräuschen durch Wärmeänderungen

Wenn das Systemvolumen im Klimatisierungssystem unter dem empfohlenen Mindestvolumen für die Wärmepumpe liegt, ist ein UKV 100 zur Volumenstromvergrößerung zu stallieren.

Volumen-und Durchflussvergrößerungsowie Reduzierung von Knackgeräuschen durch Temperaturänderungen

Wenn das Systemvolumen im Klimatisierungssystem unter dem empfohlenen Mindestvolumen für die Wärmepumpe liegt bzw. der Volumenstrom unkontrolliert gedrosselt wird, ist ein UKV 100 zur Volumen- und Durchussvergrößerung zu installieren.

Volumenerhöhung und Reduzierung von Knackgeräuschen durch Wärmeänderungen

Wenn das Systemvolumen im Klimatisierungssystem unter dem empfohlenen Mindestvolumen für die Wärmepumpe liegt, ist ein UKV 100 zur Volumenstromvergrößerung zu installieren.

ROHRINSTALLATION

Die Rohrinstallation muss gemäß den geltenden Vorschriften ausgeführt werden.

Das Entleerungsventil wird am Rücklauf des Heizsystems montiert (XL2).

Das System, in dem UKV 100 installiert ist, muss mit einem Sicherheitsventil mit maximal 6 bar (0,6 MPa) bestückt werden.

Die Abmessungen des Überlaufrohrs müssen mit denen des Sicherheitsventils übereinstimmen. Das Überlaufrohr vom Sicherheitsventil muss über die gesamte Länge mit Gefälle verlegt werden. Darauf achten, dass die Anlage frostfrei und gut ausgesteift verlegt wird. Der Austritt des Überlaufrohrs muss im Sichtbereich liegen und darf sich nicht in der Nähe elektrischer Komponenten benden.

Stellen Sie sicher, dass das einströmende Wasser sauber ist.

Wenden Sie sich im Zweifelsfall an den Klempner bzw. konsultieren Sie die geltenden Normen.

BEFÜLLUNG

Der Brauchwasserspeicher wird wie folgt befüllt:

1. Entlüften Sie den Puerspeicher, indem Sie den An- in- schluss (XL1) an der Oberseite des Pufferspeichers lösen.
2. Befüllen Sie den Behälter durch das Entleerungsventil.
3. Wenn nur noch Wasser aus dem Anschluss austritt (XL1) (dieses enthält zunächst Lufteinschlüsse), kann der Anschluss geschlossen werden und der Puerspeicher gilt als befüllt.

Technische Daten

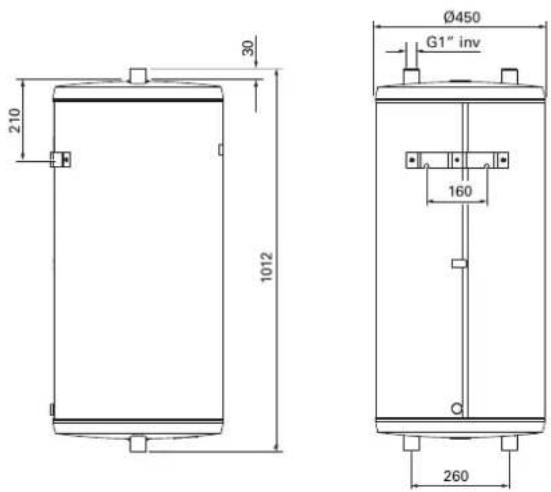

MABE

UKV 100

ROHRANSCHLÜSSE

UKV 100

ROHRABMESSUNGEN

Anschluss
	Vorlauf HeizsystemXL1	G1" Innen-durchm.
	Rücklauf HeizsystemXL2	G1" Innen-durchm.
	Anschluss von der WärmepumpeXL8	G1" Innen-durchm.
	Anschluss zur WärmepumpeXL9	G1" Innen-durchm.

TECHNISCHE DATEN

		UKV100M
		98IVolumen
		31kgNettogewicht
		0,6 / 6MPa/Bar)Max
	°CMax.4Arber5stemperatur
Art.nr.		088 207

ENERGIEVERBRAUCHSKENNZEICHNUNG

Hersteller		NIBE
Modell		UKV-100
Ezienzklasse 1		C
Wärmeverlust	W	60
Volumen	I	98

1 Skala für die Ezienzklasse des Produkts A+ bis F.
