UKV 201000 - Kessel Nibe - Kostenlose Bedienungsanleitung

Produkttyp	Pufferspeicher für Heizsystem
Marke	Nibe
Modell	UKV 201000
Kapazität	39 Liter
Nettogewicht	16 kg
Maximaler Betriebsdruck	6 bar (0,6 MPa)
Betriebstemperatur	+4 °C bis +95 °C
Abmessungen (Durchmesser × Höhe)	450 mm × 495 mm
Hydraulikanschlüsse	G1" Innengewinde (Vorlauf Heizkreis XL1, Rücklauf Wärmepumpe XL8)
Behältermaterial	Kondensationsgeschützter Stahl
Isolierung	Polyurethan
Außenverkleidung	Weiß pulverbeschichtetes Blech mit widerstandsfähigen Kunststoffenden
Hauptfunktionen	Volumen- und Durchflussteigerung, Reduzierung von Temperaturspitzen, externe Heizungssteuerung
Installation	Vertikale Wandmontage, Halterung im Lieferumfang
Wartung	Sicherheitsventil viermal jährlich prüfen; bei Defekt ersetzen
Sicherheit	Sicherheitsventil ≤6 bar; Installation durch qualifiziertes Fachpersonal
Ersatzteile	Ausschließlich Original-Ersatzteile von NIBE verwenden
Seriennummer	14-stellig, auf dem Etikett (PZ3)
Allgemeine Informationen	Hergestellt gemäß Richtlinie 2014/68/EU; Energieeffizienzklasse B

Häufig gestellte Fragen - UKV 201000 Nibe

Wie installiere ich den Pufferspeicher UKV 201000?

Befestigen Sie die mitgelieferte Wandhalterung an einer trockenen, frostfreien Wand. Hängen Sie den Speicher vertikal auf. Schließen Sie die Hydraulikleitungen gemäß den geltenden Normen an. Entlüften Sie den Speicher vor der Befüllung.

Was ist der maximale Betriebsdruck des UKV 201000?

Der maximale Druck beträgt 6 bar (0,6 MPa). Das System muss mit einem auf diesen Druck eingestellten Sicherheitsventil ausgestattet sein.

Kann der UKV 201000 mit einer Wärmepumpe verwendet werden?

Ja, der UKV 201000 ist für die Beladung durch eine Wärmepumpe ausgelegt. Er gewährleistet einen sicheren Durchfluss und erhöht das Systemvolumen.

Wie wird das Sicherheitsventil gewartet?

Überprüfen Sie das Ventil etwa viermal jährlich. Öffnen Sie es manuell und prüfen Sie, ob Wasser in das Überlaufrohr abfließt. Falls nicht, ersetzen Sie es.

Welche Vorteile hat die Installation eines Pufferspeichers?

Er erhöht das Wasservolumen im Kreislauf, reduziert Temperaturspitzen, vermeidet 'Heizgeräusche' und sorgt für einen konstanten Durchfluss auch mit Thermostatventilen.

Wie hoch ist die maximale Betriebstemperatur?

Die Betriebstemperatur liegt zwischen +4 °C und +95 °C.

Wie wird der Speicher entleert?

Verwenden Sie das am Vorlauf (XL1) installierte Entleerungsventil. Entlüften Sie zuerst den Speicher, indem Sie den oberen Anschluss (XL8) lösen.

Kann der UKV 201000 auf dem Boden montiert werden?

Nein, der Speicher muss mit der mitgelieferten Halterung an einer Wand aufgehängt werden.

Wo finde ich die Seriennummer?

Die 14-stellige Seriennummer befindet sich auf dem Etikett über dem Produkt (Kennzeichnung PZ3). Notieren Sie sie für Wartungsanfragen.

Welche Energieeffizienzklasse hat der UKV 201000?

Die Energieeffizienzklasse ist B auf einer Skala von A+ bis F. Der Wärmeverlust beträgt 28 W.

BEDIENUNGSANLEITUNG UKV 201000 Nibe

16Wichtige Informationen

18Für den Benutzer

39Technische gegevens

Romanian

Wichtige Informationen

SICHERHEITSINFORMATIONEN

In diesem Handbuch werden Installations- und Servicevorgänge beschrieben, die von Fachpersonal auszuführen sind

Dieses Handbuch verbleibt beim Kunden.

SERIENNUMMER

Die Seriennummer wird auf der Produktoberseite angegeben.

ACHTUNG!

Geben Sie stets die Seriennummer des Produkts an, wenn Sie einen Fehler melden.

Dieses Gerät darf von Kindern ab einem Alter von 8 Jahren sowie von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnden Erfahrungen und Wissen nur dann verwendet werden, wenn diese unter Aufsicht stehen oder eine Anleitung zur sicheren Benutzung des Geräts erhalten haben und sich der vorhandenen Risiken bewusst sind. Kinder dürfen nicht mit dem Gerät spielen. Eine Reinigung und Wartung durch den Benutzer darf nicht von Kindern ohne Aufsicht ausgeführt werden.

Dies ist ein Originalhandbuch. Eine Übersetzung darf nur nach Genehmigung durch NIBE stattnden

Technische Änderungen vorbehalten!

©NIBE 2023.

RECYCLING

Übergeben Sie den Verpackungsabfall dem Installateur, der das Produkt installiert hat, oder bringen Sie ihn zu den entsprechenden Abfallstationen.

Wenn das Produkt das Ende seiner Lebensdauer erreicht hat, darf es nicht über den normalen Hausmüll entsorgt werden. Stattdessen muss es bei speziellen Entsorgungseinrichtungen oder Händlern abgegeben werden, die diese Dienstleistung anbieten.

Eine unsachgemäße Entsorgung des Produkts durch den Benutzer zieht Verwaltungsstrafen gemäß geltendem Recht nach sich.

SYMBOLE

Erklärung der Symbole, die in diesem Handbuch abgebildet sein können.

HINWEIS!

Dieses Symbol kennzeichnet eine Gefahr für Personen und Maschinen.

ACHTUNG!

Dieses Symbol verweist auf wichtige Angaben dazu, was bei Installation oder Wartung der Anlage zu beachten ist.

KENNZEICHNUNG

Erklärung der Symbole, die auf den Produktetiketten abgebildet sein können.

ALLGEMEINES

UKV 40 ist gemäß guter Ingenieurpräxionstruiert und hergestellt, um eine sichere Nutzung zu gewährleisten.

INSTALLATIONSKONTROLLE

Die Heizungsanlage ist vor der Inbetriebnahme einer Installationskontrolle gemäß den geltenden Vorschriften zu unterziehen. Diese Kontrolle darf nur von sachkundigen Personen ausgeführt werden.

√		AnmerkungBeschreibung	schrift	DatumUnter
Heizungsmedium (Seite 20)
	Absperrventile
	Sicherheitsventil

Für den Benutzer

KONTROLLE UND WARTUNG

Das Sicherheitsventil in dem System, in dem der Speichertank installiert ist, muss regelmäßig kontrolliert werden (ca. viermal pro Jahr), um Blockierungen zu verhindern.

Bei der Kontrolle wird das Sicherheitsventil per Hand geönet. Dabei sollte Wasser durch das Überlaufrohr ießen.

Andernfalls ist das Sicherheitsventil defekt und muss ersetzt werden.

SERVICE

Wenden Sie sich bei Servicebedarf an den Installateur. Seriennummer (PZ3; 14 Ziern) und Installationsdatum sind stets anzugeben.

Es dürfen nur Ersatzteile verwendet werden, die von NIBE geliefert wurden.

Für UKV 40 existieren unterschiedliche Einsatzmöglichkeiten.

UKV 40 lässt sich bei der externen Steuerung des Heizsystems einsetzen. Die Wärmepumpe lädt in diesem Fall UKV 40 mit gleitender oder fester Kondensierung. Die externe Steuerung regelt die Wärmeverteilung von UKV 40 zum Verbraucher.

Wenn der Volumenstrom zum Heizsystem gedrosselt werden kann (z. B. mit Heizkörperthermostaten), wird ein UKV 40 als Puerspeicher montiert. Dies bewirkt einen sicheren Volumenstrom für die Wärmepumpe.

UKV 40 ermöglicht zudem einen höheren Volumenstrom zum Heizsystem als über die Wärmepumpe.

Bei bestimmten Installationen entstehen Knackgeräusche, die auf Bewegungen bei Temperaturänderungen beruhen. Um vorübergehende Temperaturänderungen und damit Knackgeräusche durch Wärmeänderungen auszuschließen, wird eine UKV 40-Einheit im Anschluss an die Heizungsa lage montiert.

Mit UKV 40 kann darüber hinaus das Systemvolumen gesteigert werden, um Betriebsstörungen zu verhindern.

Der Puerspeicher besteht aus einem gegen Kondensation isolierten Stahlgefäß mit einer Isolierung aus Polyurethan. Die Außenverkleidung ist aus weißem, pulverbeschichtetem Stahlblech mit Stirnseiten aus schlagfestem Kunststo gefertigt.

Der Speichertank wird für einen maximalen Absicherungsdruck von 6 Bar konstruiert und hergestellt.

Die Arbeitstemperatur beträgt +4 bis +95 °C.

TRANSPORT

UKV 40 muss trocken transportiert und gelagert werden.

AUFSTELLUNG

Der Pufferspeicher muss in einem trockenen Raum mit einer Temperatur, die 0 °C nicht unterschreiten darf (frostfrei), installiert werden.

MONTAGE

UKV 40 wird vertikal an der Wand hängend montiert. Bringen Sie zunächst die mitgelieferte Aufhängekonsole an der Wand an und hängen Sie dann UKV 40 an der Konsole auf.

BEILIEGENDE KOMPONENTEN

Aufhängekonsole.

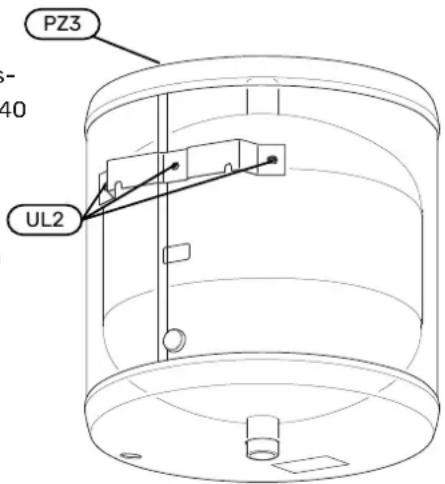

n-hung	BezeichnungBezeich-
	Önung für WandhalterungUL2
tel-	SeriennummernschildPZ3

INSTALLATION

Alle Anschlüsse (auch nicht verwendete Anschlüsse und Die Rohrinstallation muss gemäß den geltenden Vorschriften Önungen) müssen isoliert werden, um Leerlaufverluste zuausgeführt werden.

minimieren.

ANSCHLUSSOPTIONEN

HINWEIS!

Dies sind Prinzipskizzen. Die tatsächliche Anlage muss gemäß den geltenden Normen geplant und montiert werden.

Volumenerhöhung und Reduzierung von Knackgeräuschen durch Wärmeänderungen

Wenn das Systemvolumen im Klimatisierungssystem unter dem empfohlenen Mindestvolumen für die Wärmepumpel liegt, ist ein UKV 40 zur Volumenstromvergrößerung zu installieren.

Volumen-und Durchflussvergrößerungsowie Reduzierung von Knackgeräuschen durch Temperaturänderungen

Wenn das Systemvolumen im Klimatisierungssystem unter dem empfohlenen Mindestvolumen für die Wärmepumpe liegt bzw. der Volumenstrom unkontrolliert gedrosselt wird, ist ein UKV 40 zur Volumen- und Durchussvergrößerung zu installieren.

Volumenerhöhung und Reduzierung von Knackgeräuschen durch Wärmeänderungen

Wenn das Systemvolumen im Klimatisierungssystem unter dem empfohlenen Mindestvolumen für die Wärmepumpe liegt, ist ein UKV 40 zur Volumenstromvergrößerung zu installieren.

ROHRINSTALLATION

Die Rohrinstallation muss gemäß den geltenden Vorschriften ausgeführt werden.

Das Entleerungsventil wird am Vorlauf des Heizsystems montiert (XL1).

Das System, in dem UKV 40 installiert ist, muss mit einem Sicherheitsventil mit maximal 6 bar (0,6 MPa) bestückt werden.

Die Abmessungen des Überlaufrohrs müssen mit denen des Sicherheitsventils übereinstimmen. Das Überlaufrohr vom Sicherheitsventil muss über die gesamte Länge mit Gefälle verlegt werden. Darauf achten, dass die Anlage frostfrei und gut ausgesteift verlegt wird. Der Austritt des Überlaufrohrs muss im Sichtbereich liegen und darf sich nicht in der Nähe elektrischer Komponenten benden.

Stellen Sie sicher, dass das einströmende Wasser sauber ist.

Wenden Sie sich im Zweifelsfall an den Klempner bzw. konsultieren Sie die geltenden Normen.

BEFÜLLUNG

Der Brauchwasserspeicher wird wie folgt befüllt:

1. Entlüften Sie den Puerspeicher, indem Sie den An- in- schluss (XL8) an der Oberseite des Puerspeichers lö- sen.
2. Befüllen Sie den Behälter durch das Entleerungsventil.
3. Wenn nur noch Wasser aus dem Anschluss austritt (XL8) (dieses enthält zunächst Lufteinschlüsse), kann der Anschluss geschlossen werden und der Puerspeicher gilt als befüllt.

Technische Daten

MABE

UKV 40

ROHRANSCHLÜSSE

UKV 40

ROHRABMESSUNGEN

Anschluss

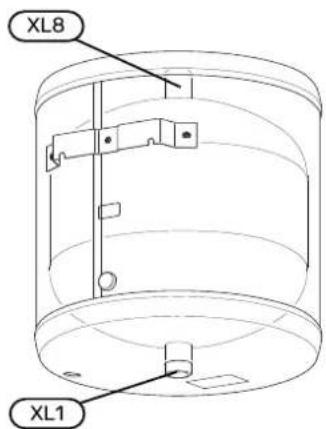

	Vorlauf HeizsystemXL1	G1" Innen-durchm.
	Anschluss von der WärmepumpeXL8	G1" Innen-durchm.

TECHNISCHE DATEN

		UKV 401
		39IVolumen
		16kgNettogewicht
		0,6 / 6MPa/Bar]Max
		+4 - +95°CMax. Arb
		088 470Art.nr.

ENERGIEVERBRAUCHSKENNZEICHNUNG

Hersteller		NIBE
Modell		UKV-40
Ezienzklasse 1		B
Wärmeverlust	W	28
Volumen	I	39

1 Skala für die Ezienzklasse des Produkts A+ bis F.
