Producttype	Buffervat voor verwarmingssysteem
Merk	Nibe
Model	UKV 201000
Capaciteit	39 liter
Netto gewicht	16 kg
Maximale werkdruk	6 bar (0,6 MPa)
Bedrijfstemperatuur	+4 °C tot +95 °C
Afmetingen (diameter × hoogte)	450 mm × 495 mm
Hydraulische aansluitingen	G1" inw. (vertrek verwarmingscircuit XL1, aankomst warmtepomp XL8)
Materiaal van het vat	Staal geïsoleerd tegen condensatie
Isolatie	Polyurethaan
Buitenbekleding	Witte poedercoating met kunststof uiteinden
Belangrijkste functies	Volume- en debietverhoging, temperatuurpiekvermindering, externe verwarmingsregeling
Installatie	Verticale wandmontage, meegeleverde beugel
Onderhoud	Veiligheidsklep vier keer per jaar controleren; vervangen indien defect
Veiligheid	Veiligheidsklep ≤6 bar; installatie door een gekwalificeerde professional
Onderdelen	Gebruik uitsluitend originele NIBE-onderdelen
Serienummer	14 cijfers, op het etiket (PZ3)
Algemene informatie	Vervaardigd volgens richtlijn 2014/68/EU; energie-efficiëntieklasse B

Veelgestelde vragen - UKV 201000 Nibe

Hoe installeer ik het buffervat UKV 201000?

Bevestig de meegeleverde wandbeugel aan een droge, vorstvrije muur. Hang het vat verticaal op. Sluit de hydraulische leidingen aan volgens de geldende normen. Ontlucht het vat vóór het vullen.

Wat is de maximale werkdruk van de UKV 201000?

De maximale werkdruk is 6 bar (0,6 MPa). Het systeem moet zijn voorzien van een veiligheidsklep die op deze druk is ingesteld.

Kan de UKV 201000 worden gebruikt met een warmtepomp?

Ja, de UKV 201000 is ontworpen om door een warmtepomp te worden geladen. Het garandeert een veilige doorstroming en vergroot het systeemvolume.

Hoe onderhoud ik de veiligheidsklep?

Inspecteer de klep ongeveer vier keer per jaar. Open hem handmatig en controleer of er water in de overloopbuis stroomt. Zo niet, vervang hem dan.

Wat zijn de voordelen van het installeren van een buffervat?

Het vergroot het watervolume van het circuit, vermindert temperatuurpieken, voorkomt 'kookgeluiden' en zorgt voor een constante stroming, zelfs met radiatorthermostaten.

Wat is de maximale bedrijfstemperatuur?

De bedrijfstemperatuur ligt tussen +4 °C en +95 °C.

Hoe tap ik het vat af?

Gebruik de aftapkraan op het vertrekcircuit (XL1). Ontlucht eerst het vat door de bovenste aansluiting (XL8) los te draaien.

Kan de UKV 201000 op de vloer worden gemonteerd?

Nee, het vat moet aan een muur worden gehangen in verticale positie met behulp van de meegeleverde beugel.

Waar vind ik het serienummer?

Het 14-cijferige serienummer staat op het etiket boven het product (markering PZ3). Noteer het voor onderhoudsaanvragen.

Wat is de energieklasse van de UKV 201000?

De energie-efficiëntieklasse is B op een schaal van A+ tot F. Het warmteverlies is 28 W.

GEBRUIKSAANWIJZING UKV 201000 Nibe

34Belangrijke informatie

36Voor de gebruiker

Belangrijke informatie

VEILIGHEIDSINFORMATIE

In deze handleiding worden de installatie- en onderhouds- procedures voor uitvoering door specialisten beschreven.

De handleiding moet bij de klant worden achtergelaten.

Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar of door personen met beperkingen van psychische, zintuigelijke of lichamelijke aard, of door personen met gebrek aan kennis en ervaring, wanneer zij onder toezicht staan en instructies hebben ontvangen om het apparaat veilig te gebruiken en zij de bijkomende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Het reinigen en onderhoud dat door de gebruiker mag worden uitgevoerd, kan niet zonder toezicht door kinderen worden uitgevoerd.

Dit is een vertaling van de originele handleiding. De handleiding mag niet worden vertaald zonder goedkeuring van NIBE.

Rechten om ontwerpwijzigingen door te voeren zijn voorbehouden.

©NIBE 2023.

ALGEMEEN

UKV 40 is ontworpen en gemaakt volgens goed technisch gebruik ^1 teneinde een veilig gebruik te garanderen.

Richtlijn Drukapparatuur 2014/68/EU Artikel 4 lid 3.

SERIENUMMER

Het serienummer staat boven op het product.

LET OP!

Vermeld bij het doorgeven van een storing altijd het serienummer van het product.

TERUGWINNING

Laat het afvoeren van de verpakking over aan de installateur van het product of aan speciale afvalstations.

Doe gebruikte producten niet bij het normale huis-houdelijke afval. Breng het naar een speciaal afvalstation of naar een dealer die dit type service aanbiedt.

Het onjuist afvoeren van het product door de gebruiker leidt tot boetes volgens de actuele wetgeving.

SYMBOLEN

Uitleg van symbolen die in deze handleiding gebruikt kunnen worden.

Voorzichtig!

Dit symbool duidt aan dat een persoon of de machine gevaar loopt.

LET OP!

Dit symbool duidt belangrijke informatie aan over zaken waar u rekening mee moet houden tijdens installeren of onderhouden van de installatie.

KEURMERK

Uitleg van symbolen die op label(s) van het product kunnen staan.

INSPECTIE VAN DE INSTALLATIE

Volgens de geldende voorschriften moet de verwarmingsinstallatie aan een inspectie worden onderworpen voordat deze in gebruik wordt genomen. De inspectie moet door een daartoe bevoegd persoon worden uitgevoerd.

√		OpmerkingenBeschrijving	ning	DatumHand
Afgifte systeem (pagina 38)
	Afsluiters
	Overstortventiel

Voor de gebruiker

ONDERHOUD

De veiligheidsklep in het systeem waarin het buervat is geïnstalleerd, moet regelmatig worden geïnspecteerd (ongeveer vier keer per jaar) om vastzitten te voorkomen.

Voor het controleren van de klep opent u de veiligheidsklep handmatig en controleert u of er water door de afvoerleiding stroomt. Als dit niet gebeurt, is de veiligheidsklep defect en moet deze worden vervangen.

SERVICE

Neem voor service contact op met de installateur. Vermeld altijd het serienummer (PZ3) (14 cijfers) en de installatiedatum.

Er mag alleen gebruik worden gemaakt van reserveonderde- len die worden geleverd door NIBE.

De UKV 40 kan op diverse manieren worden toegepast.

UKV 40 kan worden gebruikt bij een externe naregeling van het afgiftesysteem. De warmtepomp voedt de UKV 40 dan conform de stooklijnregeling of vaste temperatuurinstelling. De externe naregelfunctie verzorgt de warmtedistributie van de UKV 40 naar het afgiftesysteem.

Als de aanvoer naar het afgiftesysteem kan worden beperkt met bijvoorbeeld thermostatische radiatorkranen, installeert u een UKV 40 als buertank. Dit zorgt ervoor dat de warmtepomp zijn warmte kwijt kan.

UKV 40 maakt het ook mogelijk een grotere volumestroom te krijgen naar het afgiftesysteem dan alleen via de warmtepomp.

Bij sommige installaties treden zogenaamde warmtetikken op als gevolg van veranderingen in de warmtevraag tijdens temperatuurveranderingen. Om tijdelijke temperatuurveranderingen weg te nemen en daarmee warmtetikken te voorkomen, installeert u een UKV 40 als buer tussen de warmtepomp en het afgiftesysteem.

UKV 40 kan ook worden gebruikt om het systeemvolume te vergroten en daarmee storingen te voorkomen.

Het buervat bestaat uit een dampdicht stalen vat met een polyurethaan isolatie. Buitenbekleding van wit, poedergecoat plaatmetaal met uiteinden van duurzaam kunststof.

De accumulator tank is ontworpen en gemaakt voor een maximale uitschakeldruk van 6 bar.

De werktemperatuur is +4 tot +95 °C.

TRANSPORT

UKV 40 dienen verticaal en droog te worden vervoerd en opgeslagen.

MONTAGE

Het buffervat moet worden geïnstalleerd op een droge plaats bij een temperatuur die niet lager wordt dan 0 °C (vorstvrij).

MONTAGE

De UKV 40 moet verticaal hangend aan de muur worden geïnstalleerd. Installeer eerst de meegeleverde montagebeugel op de muur, en hang vervolgens de UKV 40 aan de beugel.

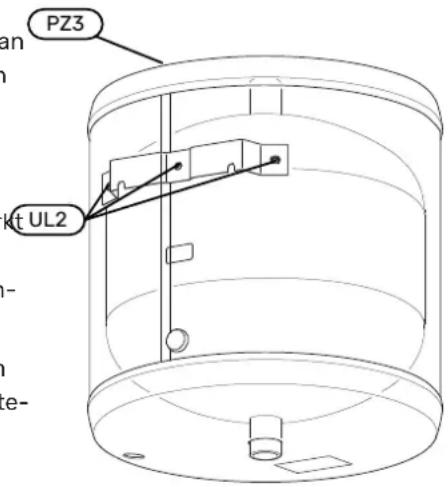

GELEVERDE COMPONENTEN

Ophangbeugel.

NaamAanduiding

Openingen voor wandbeugelUL2

SerienummerplaatjePZ3

INSTALLATIE

Alle aansluitingen (inclusief aansluitingen of openingen dieidingen moeten volgens de geldende normen en richtlijnen niet worden gebruikt) moeten geïsoleerd worden om het worden aangesloten.

energieverlies tot een minimum te beperken.

KOPPELINGEN

Voorzichtig!

Dit zijn schematische weergaven. Daadwerkelijke installaties moeten worden gepland conform toe-passelijke standaarden.

Volumeverhoging en vermindering van warmtepieken

Er wordt een UKV 40 geïnstalleerd als volumeverhoger in die gevallen waarin het systeemvolume in het afgiftesysteem lager is dan het minimaal aanbevolen volume voor de warmtepomp.

Volume- en debietverhoger en reductie in warmtepieken

Er wordt een UKV 40 geïnstalleerd als volume- en debietverhoger in die gevallen waarin het systeemvolume in het afgiftesysteem lager is dan het minimaal aanbevolen volume voor de warmtepomp en/of het debiet wordt beperkt zonder controle.

Volumeverhoging en vermindering van warmtepieken

Er wordt een UKV 40 geïnstalleerd als volumeverhoger in die gevallen waarin het systeemvolume in het afgiftesysteem lager is dan het minimaal aanbevolen volume voor de warmtepomp.

De aftapklep wordt geïnstalleerd op de aanvoerleiding van het verwarmingssysteem (XL1).

Het systeem waar de UKV 40 is geïnstalleerd, moet worden voorzien van een overstortventiel van max. 6 bar (0,6 MPa).

De overstortleiding moet dezelfde diameter hebben als de overstortventielen. Fixeer de overstortleiding vanaf het overstortventiel over de gehele lengte schuin omlaag en zorg ervoor dat deze vorstbestendig is en goed wordt ondersteund. De uitstroomopening van de overstortleiding moet zichtbaar zijn en mag niet te dicht bij elektrische componenten worden geplaatst.

Zorg ervoor dat ingaand water schoon is.

Neem bij onzekerheid contact op met uw installateur of be- kijk de geldende standaarden.

VULLEN

Vul het buervat als volgt:

n1. Ontlucht het buervat door de aansluiting (XL8) los te nemen aan de bovenkant van het buervat.

1. Vul het vat via de aftapklep.

2. Wanneer er uitsluitend water uit de aansluiting (XL8) komt (eerst is er sprake van een mix van lucht en water), kan de aansluiting worden gesloten en is het buervat gevuld

Technische gegevens

AFMETINGEN

UKV 40

AANSLUITING VAN DE LEIDINGEN

UKV 40

TECHNISCHE SPECIFICATIES

		UKV 401
		39literVolume
		16kgNetto gewich
		0,6 / 6MPa/barMax
	°CMax.4bed-95Stemperatu
Ond.nr.		088 470

ENERGIELABEL

Naam leverancier		NIBE
Model leverancier		UKV-40
Eciëntieklasse 1		B
Warmteverlies	W	28
Volume	I	39

1 Schaal voor de eciëntieklasse van het product A+ tot F.

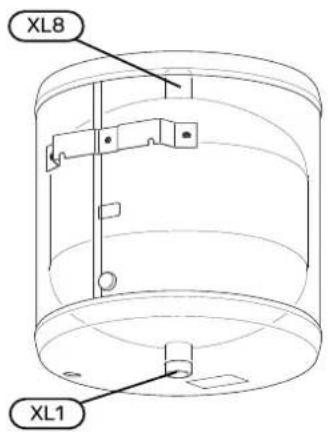

AFMETINGEN LEIDING

Aansluiting
		G1" int.Aanvoerleiding, verwarmingssysteemXL1
		G1" int.Aansluiting vanaf de warmtepompXL8
