UKV 201000 - Panna Nibe - Gratis bruksanvisning och manual

Produkttyp	Bufferttank för värmesystem
Varumärke	Nibe
Modell	UKV 201000
Kapacitet	39 liter
Nettovikt	16 kg
Maximalt arbetstryck	6 bar (0,6 MPa)
Driftstemperatur	+4 °C till +95 °C
Mått (diameter × höjd)	450 mm × 495 mm
Hydrauliska anslutningar	G1" inv. (avgång värmekrets XL1, ankomst värmepump XL8)
Kärlmaterial	Isolerat stål mot kondens
Isolering	Polyuretan
Yttre beläggning	Vit pulverlackerad plåt med ändar av slitstark plast
Huvudfunktioner	Ökning av volym och flöde, minskning av temperaturtoppar, extern styrning av värme
Installation	Vertikal väggmontering, medföljande fäste
Underhåll	Kontrollera säkerhetsventilen 4 gånger per år; byt ut om den är felaktig
Säkerhet	Säkerhetsventil ≤6 bar; installerad av en kvalificerad fackman
Reservdelar	Använd endast originaldelar från NIBE
Serienummer	14 siffror, på etiketten (PZ3)
Allmän information	Tillverkad enligt direktiv 2014/68/EU; energiklass B

Vanliga frågor - UKV 201000 Nibe

Hur installerar man bufferttanken UKV 201000?

Fäst medföljande väggfäste på en torr, frostfri vägg. Häng tanken vertikalt. Anslut hydraulikrören enligt gällande normer. Lufta tanken före fyllning.

Vad är maximalt arbetstryck för UKV 201000?

Maximalt tryck är 6 bar (0,6 MPa). Systemet måste vara utrustat med en säkerhetsventil kalibrerad till detta tryck.

Kan man använda UKV 201000 med en värmepump?

Ja, UKV 201000 är utformad för att laddas av en värmepump. Den säkerställer ett säkert flöde och ökar systemets volym.

Hur underhåller man säkerhetsventilen?

Inspektera ventilen cirka fyra gånger om året. Öppna den manuellt och kontrollera att vatten rinner ut i bräddavloppet. Om inte, byt ut den.

Vilka är fördelarna med att installera en bufferttank?

Den ökar vattenvolymen i kretsen, minskar temperaturtoppar, undviker 'värmeljud' och säkerställer ett konstant flöde även med radiatortermostater.

Vad är maximal driftstemperatur?

Driftstemperaturen är mellan +4 °C och +95 °C.

Hur tömmer man tanken?

Använd tömningsventilen installerad på avgångskretsen (XL1). Lufta först tanken genom att lossa den övre anslutningen (XL8).

Kan man montera UKV 201000 på golvet?

Nej, tanken måste hängas på en vägg vertikalt med hjälp av medföljande fäste.

Var hittar man serienumret?

14-siffrigt serienummer finns på etiketten ovanför produkten (märkning PZ3). Anteckna det för eventuella underhållsärenden.

Vilken energiklass har UKV 201000?

Energieffektivitetsklassen är B på en skala från A+ till F. Värmeförlusten är 28 W.

BRUKSANVISNING UKV 201000 Nibe

9Tekniska uppgifter Polski

42Pentru Ut

43Pentru ins

45Date tehr

46 Ważne inf

48Dla użytk

49Dla instala

51Dane tech

52Informatio

54Pour l'util

55Pour l'inst

57Données 1

English

10 Important information

12For the User

13For the Installer

15Technical data Français

Deutsch

Denna handbok beskriver installations- och servicemoment avsedda att utföras av fackman.

Handboken ska lämnas kvar hos kunden.

Apparaten får användas av barn över år och av personer med fysisk, sensor eller mental funktionsnedsättning samt av personer som saknar erfarenhet eller kunskap under förutsättning att de får handledning eller instruktioner om hur man använder apparaten på ett säkert sätt och informeras så att de förstår eventuella risker. Barn får inte leka med apparaten. Låt inte barn rengöra eller underhålla apparaten utan handledning.

Detta är en originalhandbok. Översättnin får inte ske utan godkännande av NIBB Med förbehåll för konstruktionsändringar.

©NIBE 2023.

SERIENUMMER

Serienumret hittar du på toppen av produkten.

TÄNK PÅ!

Uppge alltid produktens serienummer när du gör en felanmälan.

8 ÅTERVINNING

is

Lämna avfallshanteringen av emballaget till den installatör som installerade produkten eller till särskilda avfallsstationer.

När produkten är uttjänt får den inte slängas bland vanligt hushållsavfall. Den ska lämnas in till särskilda avfallsstationer eller till återförsäljare som tillhandahåller denna typ av service.

edFelaktig avfallshantering av produkten från användarens sida gör att administrativa påföljder tillämpas i enlighet med gällande lagstiftning.

LANDSSPECIFIK INFORMATION

E.

Sverige

Garanti- och försäkringsinformation

Det är ägaren som har huvudansvaret för anläggningen.

Om du misstänker att anläggningen på något sätt inte fungerar som den ska anmäler du detta omgående till installa-

SYMBOLER

Förklaring till symboler som kan förekomma i denna mantären eller den du köpte produkten av.

OBS!

Denna symbol betyder fara för människa eller skin.

TÄNK PÅ!

Vid denna symbol nns viktig information om vad yttre omständigheter som t.ex. felaktig installation, vatten- du ska tänka på när du installerar eller servar an-kvalité eller elektriska spänningsvariationer. läggningen.

Mellan privatperson och företaget som sålt UKV 40 gäller konsumentlagen. För fullständiga villkor se www.konsumentma-verket.se.

Mellan NIBE och det företag som sålt produkten gäller AA VVS. I enlighet med denna lämnar NIBE tre års produktgaranti till företaget som sålt produkten. Produktgarantin ersätter inte höjd energiförbrukning eller skada som uppkommit p.g.a.

MÄRKNING

Förklaring till symboler som kan förekomma på produktens etikett/etiketter.

ALLMÄNT

UKV 40 är konstruerad och tillverkad enligt god teknisk praxis ^1 för att säkerställa en säker användning.

INSTALLATIONSKONTROLL

Enligt gällande regler ska värmeanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får endast utföras av person som har kompetens för uppgiften.

√				DatumSigna
Värmebärare (sida 8)
	Avstängningsventiler
	Säkerhetsventil

Till användaren

TILLSYN OCH SKÖTSEL

Säkerhetsventilen i det system där ackumulatortanken är installerad ska kontrolleras regelbundet (ca fyra gånger per år) för att förhindra igensättning.

Kontrollen sker genom att öppna säkerhetsventilen manuellt, vatten ska då strömma genom spillröret. Skulle så ej ske är säkerhetsventilen defekt och måste bytas.

SERVICE

Vid behov av service, kontakta installatören. Serienummer (PZ3) (14 siror) och installationsdatum ska alltid uppges.

Endast av NIBE levererade reservdelar får användas.

Till installatören

KOMPONENTPLACERING

UKV 40

ALLMÄNT

UKV 40 kan ha era olika användningsområde.

UKV 40 kan användas vid extern styrning på värmesystemet. Värmepumpen laddar då UKV 40 med ytande eller fast kondensering. Den externa styrningen styr värmedistributionen från UKV 40 till förbrukaren.

Om flödet till värmesystemet kan strypas t.ex. med radiator-termostater monteras en UKV 40 som mellantank. Detta medför ett säkert öde för värmepumpen.

UKV 40 möjliggör också ett högre öde till värmesystemet än över värmepumpen.

I vissa installationer uppstår s.k. värmeknäppningar till följd av rörelser vid temperaturförändringar. För att eliminera tillfälliga temperaturförändringar, och därmed undvika värmeknäppningar, monteras en UKV 40 efter värmeanläggningen.

UKV 40 kan även användas för att öka systemvolymen och därmed kan driftproblem undvikas.

Ackumulatortanken består av ett kondensisolerat stålkärl med isolering av polyuretan. Ytterbeklädnad av vit pulverlackerad stålplåt med gavlar av slagtålig plast.

Ackumulatortanken är konstruerad och tillverkad för ett maximalt avsäkringstryck av 6 bar.

Arbetstemperatur är +4 till +95 °C.

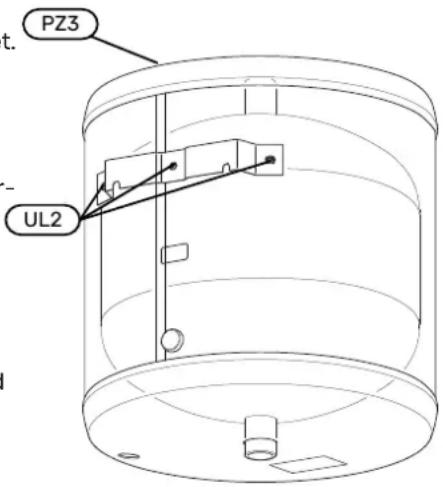

	BenämningBeteckning
	Hål för väggfästeUL2
C-	SerienummerskyltPZ3

TRANSPORT

UKV 40 ska transporteras och förvaras torrt.

UPPSTÄLLNING

Ackumulatortanken ska installeras i ett torrt utrymme och med en temperatur som inte understiger 0 °C (frostfritt).

MONTERING

UKV 40 monteras vertikalt hängande på vägg. Sätt först upp den medlevererade upphängningskonsolen på väggen och häng därefter upp UKV 40 på konsolen.

BIPACKADE KOMPONENTER

Upphängningskonsol.

INSTALLATION

Samtliga anslutningar (även anslutningar och hål som intörinstallation ska utföras enligt gällande regler.

används) ska isoleras för att minimera tomgångsförlusterna.

DOCKNINGAR

OBS!

Detta är principschemor. Verklig anläggning ska projekteras enligt gällande normer.

Volymökning samt reducering av värmeknäppningar

I de fall då systemvolymen i klimatsystemet är under mini-

mum rekommenderad volym för värmepump installeras en

UKV 40 som volymhöjare.

Volym- och ödeshöjare samt reducering av värmeknäppningar

I de fall då systemvolymen i klimatsystemet är under minimum rekommenderad volym för värmepump och/eller flödet stryps okontrollerat installeras en UKV 40 som volym- och ödeshöjare.

Volymökning samt reducering av värmeknäppningar

I de fall då systemvolymen i klimatsystemet är under minimum rekommenderad volym för värmepump installeras en UKV 40 som volymhöjare.

RÖRINSTALLATION

tRörinstallation ska utföras enligt gällande regler.

^1a Avtappningsventilen monteras på värmesystemets framledning (XL1).

Systemet där UKV 40 är installerad ska förses med säkerhetsventilen på högst 6 bar (0,6 MPa).

Spillrörets dimension ska vara samma som säkerhetsventilens. Förlägg spillvattenrör från säkerhetsventilen sluttande i hela sin längd och se till att det är frostfritt anordnat och väl stagat. Mynningen på spillröret ska vara synlig och inte vara placerad i närheten av elektriska komponenter.

Säkerställ att inkommande vatten är rent.

Vid oklarhet kontakta rörinstallatör alternativt se gällande normer.

PÄFYLLNING

Påfyllning av ackumulatortanken sker genom att:

1. Avlufta ackumulatortanken genom att lossa anslutning ini- (XL8) i toppen på ackumulatortanken.

2. Fyll på kärlet genom avtappningsventilen.

3. När det endast kommer vatten ur anslutningen (XL8) (till en början kommer luftblandat vatten) kan anslutningen stängas och ackumulatortanken är fylld.

Tekniska uppgifter

MÄTT

UKV 40

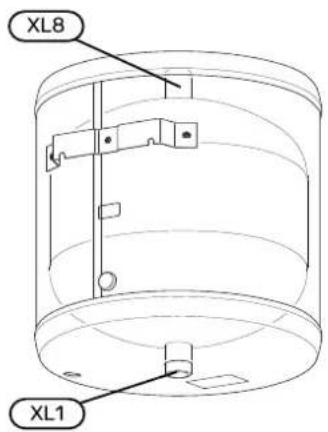

RÖRANSLUTNINGAR

UKV 40

TEKNISKA DATA

		UKV 401
		39literVolym
		16kgNettovikt
		0,6 / 6MPa/barMax
		+4 - +95°CMax arbe
RSK nr		686 1940
		088 470Art. nr

ENERGIMÄRKNING

Tillverkare		NIBE
Modell		UKV-40
Eektivitetsklass1		B
Värmeförlust	W	28
Volym	I	39

1 Skala för produktens eektivitetsklass A+ till F.

RÖRDIMENSIONER

Anslutning
		G1" inv.Framledning värmesystemXL1
		G1" inv.Dockning från värmepumpXL8

English

Important information

SAFETY INFORMATION

Forklaring til symboler, som kan forekomme på produktets etiket/etiketter.

GENERELT

UKV 40 er konstrueret og fremstillet i henhold til god teknisk praksis ^1 for at garantere sikker brug.

INSTALLATIONSKONTROL

Detta är en publikation från NIBE Energy Systems. Alla produktillustrationer, fakta och data bygger på aktuell information vid tidpunkten för publikationens godkännande.

NIBE Energy Systems reserverar sig för eventuella fakta- eller tryckfel.
