Produkttype Buffertank til varmesystem
Mærke Nibe
Model UKV 201000
Kapacitet 39 liter
Nettovægt 16 kg
Maksimalt arbejdstryk 6 bar (0,6 MPa)
Driftstemperatur +4 °C til +95 °C
Mål (diameter × højde) 450 mm × 495 mm
Hydraulik tilslutninger G1" indv. (afgang varmekreds XL1, indgang varmepumpe XL8)
Beholdermateriale Stål med kondensisolering
Isolering Polyurethan
Udvendig overflade Hvid pulverlakeret stålplade med slidstærke plastikender
Hovedfunktioner Forøgelse af volumen og flow, reduktion af temperaturstigninger, ekstern varmestyring
Installation Vertikal vægmontering, medfølgende beslag
Vedligeholdelse Kontroller sikkerhedsventilen 4 gange om året; udskift hvis defekt
Sikkerhed Sikkerhedsventil ≤6 bar; installeret af en kvalificeret fagmand
Reservedele Brug kun originale NIBE-dele
Serienummer 14 cifre, på mærkatet (PZ3)
Generelle oplysninger Fremstillet i henhold til direktiv 2014/68/EU; energimærke B

Ofte stillede spørgsmål - UKV 201000 Nibe

Hvordan installeres buffertanken UKV 201000?
Fastgør det medfølgende vægbeslag på en tør, frostfri væg. Hæng tanken lodret op. Tilslut hydraulikrørene i henhold til gældende standarder. Udluft tanken før påfyldning.
Hvad er det maksimale arbejdstryk for UKV 201000?
Maksimaltrykket er 6 bar (0,6 MPa). Systemet skal være udstyret med en sikkerhedsventil indstillet til dette tryk.
Kan UKV 201000 bruges med en varmepumpe?
Ja, UKV 201000 er designet til at blive opladet af en varmepumpe. Det sikrer et sikkert flow og øger systemets volumen.
Hvordan vedligeholdes sikkerhedsventilen?
Inspicer ventilen cirka fire gange om året. Åbn den manuelt og kontrollér, at vandet løber ud i overløbsrøret. Hvis ikke, udskift den.
Hvad er fordelene ved at installere en buffertank?
Den øger vandvolumen i kredsløbet, reducerer temperaturstigninger, undgår 'varmestøj' og sikrer et konstant flow selv med radiatortermostater.
Hvad er den maksimale driftstemperatur?
Driftstemperaturen ligger mellem +4 °C og +95 °C.
Hvordan tømmes tanken?
Brug aftapningsventilen på afgangskredsen (XL1). Udluft først tanken ved at løsne den øverste tilslutning (XL8).
Kan UKV 201000 monteres på gulvet?
Nej, tanken skal hænges på en væg i lodret position ved hjælp af det medfølgende beslag.
Hvor findes serienummeret?
Det 14-cifrede serienummer findes på mærkaten over produktet (reference PZ3). Notér det til eventuelle vedligeholdelsesforespørgsler.
Hvad er energiklassen for UKV 201000?
Energieffektivitetsklassen er B på en skala fra A+ til F. Varmetabet er 28 W.

Brugerspørgsmål om UKV 201000 Nibe

0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.

Stil et nyt spørgsmål om dette apparat

E-mailen forbliver privat: den bruges kun til at underrette dig, hvis nogen svarer på dit spørgsmål.

Ingen spørgsmål endnu. Vær den første til at stille et.

Download vejledningen til din Kedel i PDF-format gratis! Find din vejledning UKV 201000 - Nibe og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. UKV 201000 af mærket Nibe.

BRUGSANVISNING UKV 201000 Nibe

27Tekniske oplysninger

Suomeksi

28Tärkeää

30Käyttäjälle

31Asentajalle

33Tekniset tiedot

Nederlands

Denne håndbog beskriver også installations- og servicearbejde, der skal udføres af en professionel.

Håndbogen skal efterlades hos kunden.

Dette apparat kan benyttes af børn fra år og opefter og af personer med nedsa te fysiske, sensoriske og psykiske funktionsevner samt med manglende erfaring og viden, hvis de overvåges eller har få vejledning vedrørende brug af apparatet på en sikker måde og forstår de involve rede farer. Børn må ikke lege med apparatet. Rengøring og brugervedligeholde- se må ikke foretages af børn uden over vågning.

Dette er en originalhåndbog. Oversættel se må ikke ske uden godkendelse fra BE.

Med forbehold for konstruktionsændringer.

©NIBE 2023.

SERIENUMMER

Serienummeret ndes øverst på produktet.

Nibe UKV 201000 - SERIENUMMER - 1

HUSK!

Opgiv altid produktets serienummer, når du anmelder en fejl.

GENVINDING

Nibe UKV 201000 - GENVINDING - 1

Overdrag affaldshändteringen af emballagen til den installater, der installerede produktet eller til særlige aaldsstationer.

Når produktet er udtjent, må det ikke bortskaes

sammen med almindeligt husholdningsaald. Det skal ind- leveres til særlige aaldstationer eller til forhandlere, som tilbyder denne type service.

- Forkert aaldshåndtering af produktet fra brugerens side medfører administrative konsekvenser i overensstemmelse med gældende lovgivning.

LANDESPECIFIK INFORMATION

Nb Danmark

Alt vedrørende idriftsætning, indregulering og et årligt serviceeftersyn af produktet skal overlades til monter fra kompetent rma, til fabrikantens egne monterer eller til et af fabrikanten godkendt servicerma.

Indgreb i kølemiddelsystemer må kun udføres af en autoriseret køletekniker, af producentens egne montører eller af et servicerma, som producenten har godkendt. Firmaet

talal være registreret/godkendt af KMO (Kølebranchens Miljeordning).

Vær opmærksom på, at fabriksinstillingerne for brugs-vandstemperaturen kan afvige fra dem, der er angivet i manualen. Disse er blevet ændret for at overholde de danske standarder for brugsvand og beskyttelse mod legionella.

SYMBOLER

Forklaring til symboler, som kan forekomme i denne manual være registreret/godkendt af KMO (Kølebranchens Mil-

Nibe UKV 201000 - SYMBOLER - 1

BEMÆRK

Dette symbol markerer vigtig information om, hvad du skal tænke på, når du installerer eller servicerer anlægget.

MÆRKNING

I henhold til gældende regler skal varmeanlægget gennemgå en installationskontrol, inden det tages i brug. Kontrollen må kun udføres af en person med kompetence til opgaven.

OBSIBeskrivelseskriftDatoUnder-
Varmebærer (side 26)
Spærreventiler
Sikkerhedsventil

Til brugeren

EFTERSYN OG VEDLIGEHOLDELSE

Sikkerhedsventilen i det system, hvor akkumuleringstanken er installeret, skal kontrolleres regelmæssigt (ca. re gange om året), for at forhindre tilstopning.

Kontrollen sker ved at åbne sikkerhedsventilen manuelt, vandet skal så strømme gennem sikkerhedsventilen. Hvis dette ikke sker, er sikkerhedsventilen defekt og skal udskiftes.

SERVICE

Ved behov for service skal installatøren kontaktes. Serienummer (PZ3) (14 cifre) og installationsdato skal altid oplyses.

Kun reservedele leveret af NIBE må benyttes.

Til installatøren

KOMPONENTPLACERING

UKV 40

GENERELT

UKV 40 kan benyttes ved ekstern styring af varmesystemet. Varmepumpen fylder da UKV 40 med ydende eller fast kondensering. Den eksterne styring styrer varmedistributionen fra UKV 40 til forbrugeren.

Hvis der kan bremses for owet til varmesystemet, f.eks. med radiatortermostater, monteres en UKV 40 som mellem tank. Dette medfører et sikkert ow for varmepumpen.

UKV 40 muligger også et højere ow til varmesystemet end over varmepumpen.

I visse installationer opstår der skarpe bankelyde, som følge af bevægelser ved temperaturforandringer. For at eliminere midlertidige temperaturforandringer, og dermed undgå bankelyde, monteres en UKV 40 efter varmeanlægget.

UKV 40 kan også benyttes til at øge systemvolumen, og dermed kan man undgå driftsproblemer.

Akkumuleringstanken består af en kondensisoleret stålbeholder med isolering af polyuretan. Udvendig beklædning af hvide pulverlakerede stålplader med gavle af slagfast plast.

Akkumuleringstanken er konstrueret og produceret til et maksimalt sikkerhedstryk på 6 bar.

Arbejdstemperaturen er +4 til +95 °C.

TRANSPORT

Akkumuleringstanken skal installeres i et tørt område og med en temperatur, som ikke kommer under 0 °C (frostfrit).

MONTERING

UKV 40 monteresvertikalt hængende på væggen. Sæt først den medfølgende ophængningskonsol op på væggen, og hæng derefter UKV 40 op på konsollen.

MEDF∅LGENDE KOMPONENTER

Konsol til ophængning.

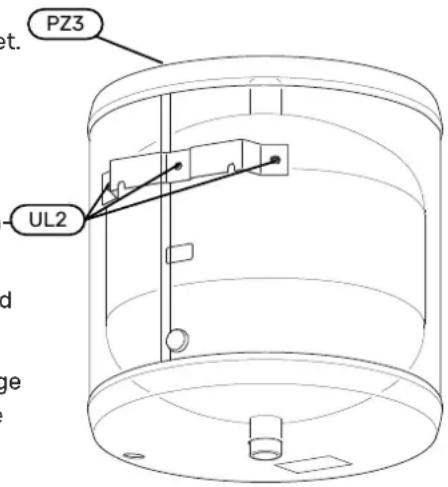

PZ3 UL2

BenævnelseBetegnelse
Hul til vægkonsolUL2
SerienummerskiltPZ3

MONTERING

Alle tilslutninger (også tilslutninger og huller, som ikke nyttes) skal isoleres for at minimere tomgangstabene.

SAMMENKOBLINGER

Nibe UKV 201000 - SAMMENKOBLINGER - 1

BEMÆRK

Dette er principskitser. Det pågældende anlæg projekteres i henhold til gældende normer.

Volumenforøgelse samt reducering af bankelyde

Nibe UKV 201000 - Volumenforøgelse samt reducering af bankelyde - 1

I de tilfælde hvor systemvolumen i klimaanlægget er und minimum anbefalet volumen for varmepumpen, installeres en UKV 40 som volumenforeger.

Volumen- og owforøgelse samt reducering af bankelyde

Nibe UKV 201000 - Volumen- og owforøgelse samt reducering af bankelyde - 1
        A
        B
    end
    subgraph Data
        D["Water Supply"]
        E["Water Storage Unit"]
    end
    D --> E
    E --> C
    D -->|Data Flow| B
    E -->|Data Flow| B

I de tilfælde hvor systemvolumen i klimaanlægget er under minimum anbefalet volumen for varmepumpen og/eller flowet kan bremses ukontrolleret, installeres en UKV 40 som volumen- og owforøger.

Volumenforøgelse samt reducering af bankelyde

Nibe UKV 201000 - Volumenforøgelse samt reducering af bankelyde - 1

I de tilfælde hvor systemvolumen i klimaanlægget er under minimum anbefalet volumen for varmepumpen, installeres en UKV 40 som volumenforøger.

R∅RINSTALLATION

eRørinstallation skal udføres iht. gældende regler.

Aftapningsventilen monteres på varmesystemets fremløb (XL1).

Systemet, hvor UKV 40 er installeret, skal udstyres med sikkerhedsventilen på højst 6 bar (0,6 MPa).

kalk Overløbsrøret skal have samme størrelse som sikkerhedsventilen. Overløbsrøret fra sikkerhedsventilen skal føres med en hældning i hele længden, og det skal lægges frostfrit og være godt understøttet. Overløbsrørets udmunding skal være synlig og ikke være placeret i nærheden af elektriske komponenter.

Sørg for, at det vand, der kommer ind, er rent.

I tvivlstilfælde kontaktes installater, eller undersøg gældende normer.

PÅFYLDNING

Päfyldning af akkumuleringstank sker som følger:

der Udluft akkumuleringstanken ved at løsne tilslutning (XL8) foroven på akkumuleringstanken.

  1. Fyld tanken via aftapningsventilen.

  2. Når der kun kommer vand ud af tilslutningen (XL8) (i starten kommer der en blanding af luft og vand ud), kan tilslutningen lukkes, og akkumuleringstanken er fyldt.

Tekniske oplysninger

DIMENSIONER

UKV 40

155 495

Ø450 G1" inv 160 C

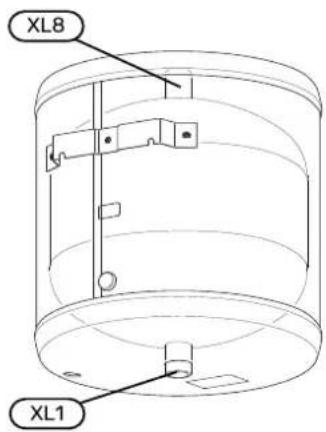

R∅RTILSLUTNINGER

UKV 40

XL8 XL1

TEKNISKE SPECIFIKATIONER

UKV 401
39literVolumen
16kgNettovægt
0,6 / 6MPa/barMak
+4 - +95°C Maks. arl
Art.nr.088 470

ENERGIMÆRKNING

ProducentNIBE
ModelUKV-40
Eektivitetsklasse 1B
VarmetabW28
VolumenI39

1 Skala for produktets eektivitetsklasse A+ til F.

R∅RDIMENSIONER

Tilslutning
G1" indv.Fremløb, varmesystemXL1
G1" indv.Sammenkobling fra varmepumpeXL8
