UKV 201000 - Kattila Nibe - Ilmainen käyttöohje ja opas

Tuotetyyppi	Puskurisäiliö lämmitysjärjestelmälle
Merkki	Nibe
Malli	UKV 201000
Tilavuus	39 litraa
Nettopaino	16 kg
Suurin käyttöpaine	6 bar (0,6 MPa)
Käyttölämpötila	+4 °C – +95 °C
Mitat (halkaisija × korkeus)	450 mm × 495 mm
Hydrauliikkaliitännät	G1" sisäkierre (lämmityspiirin lähtö XL1, lämpöpumpun tulo XL8)
Säiliön materiaali	Kondensoitumisen estävä eristetty teräs
Eristys	Polyuretaani
Ulkopinta	Valkoinen jauhemaalattu teräslevy kestävillä muovipäillä
Päätoiminnot	Tilavuuden ja virtauksen lisäys, lämpötilahuippujen vähentäminen, lämmityksen ulkoinen ohjaus
Asennus	Pystyseinäasennus, tuki mukana
Huolto	Tarkista turvaventtiili 4 kertaa vuodessa; vaihda, jos viallinen
Turvallisuus	Turvaventtiili ≤6 bar; asennettu pätevän ammattilaisen toimesta
Varaosat	Käytä ainoastaan NIBEn alkuperäisosia
Sarjanumero	14 numeroa, tarrassa (PZ3)
Yleiset tiedot	Valmistettu direktiivin 2014/68/EU mukaisesti; energiatehokkuusluokka B

Usein kysytyt kysymykset - UKV 201000 Nibe

Kuinka asennan UKV 201000 -puskurisäiliön?

Kiinnitä mukana toimitettu seinätuki kuivalle, jäätymättömälle seinälle. Ripusta säiliö pystyasentoon. Liitä hydrauliikkaputket voimassa olevien normien mukaisesti. Ilmaa säiliö ennen täyttöä.

Mikä on UKV 201000 -laitteen suurin käyttöpaine?

Suurin paine on 6 bar (0,6 MPa). Järjestelmässä on oltava tähän paineeseen kalibroitu turvaventtiili.

Voiko UKV 201000 -laitetta käyttää lämpöpumpun kanssa?

Kyllä, UKV 201000 on suunniteltu lämpöpumpun lataamaksi. Se takaa turvallisen virtauksen ja lisää järjestelmän tilavuutta.

Kuinka huoltan turvaventtiiliä?

Tarkista venttiili noin neljä kertaa vuodessa. Avaa se manuaalisesti ja varmista, että vesi virtaa ylivuotoputkeen. Jos ei, vaihda se.

Mitä etuja puskurisäiliön asentamisesta on?

Se lisää piirin vesitilavuutta, vähentää lämpötilahuippuja, estää 'lämmitysäänet' ja varmistaa tasaisen virtauksen myös patteritermostaatien kanssa.

Mikä on suurin käyttölämpötila?

Käyttölämpötila on välillä +4 °C – +95 °C.

Kuinka tyhjennän säiliön?

Käytä lähtöpiiriin (XL1) asennettua tyhjennysventtiiliä. Ilmaa säiliö ensin löysäämällä ylempää liitäntää (XL8).

Voiko UKV 201000 -laitteen asentaa lattialle?

Ei, säiliö on ripustettava seinälle pystyasentoon mukana toimitetulla tuella.

Mistä löydän sarjanumeron?

14-numeroinen sarjanumero on tuotteen yläpuolella olevassa tarrassa (merkintä PZ3). Merkitse se ylös huoltopyyntöjä varten.

Mikä on UKV 201000 -laitteen energialuokka?

Energiatehokkuusluokka on B asteikolla A+ – F. Lämpöhäviö on 28 W.

KÄYTTÖOHJE UKV 201000 Nibe

Tässä käsikirjassa selostetaan asennus- ja huoltotoimenpi-teitä, jotka tulisi teettää ammattilaisella.

Käsikirja tulee jättää asiakkaalle.

SARJANUMERO

Sarjanumero on tuotteen päällä.

MUISTA!

Ilmoita aina tuotteen sarjanumero vikailmoitusta tehtäessä.

Tätä laitetta saavat käyttää yli 8-vuotiaat lapset ja henkilöt, joiden fyysiset, aistiva-raiset tai henkiset kyvyt ovat rajoittuneet tai joilla ei ole riittävästi kokemusta tai tietoa, jos heille on opastettu tai kerrott laitteen turvallinen käyttö ja he ymmärtäjvät laitteen käyttöön liittyvät vaarateki-jät. Älä anna lasten leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta valvomatta.

Tämä on alkuperäinen käsikirja. Sitä e saa kääntää ilman NIBE:n lupaa.

Pidätämme oikeudet rakennemuutoksiin.

©NIBE 2023.

KIERRÄTYS

Anna tuotteen asentaneen asentajan tai jäteaseman huolehtia pakkauksen hävittämisestä.

Kun tuote poistetaan käytöstä, sitä ei saa hävittää tavallisen talousjätteen mukana. Se tulee toimittaa

Jäteasemalle tai jälleenmyyjälle, joka tarjoaa tämäntyppisen palvelun.

apTuotteen asianmukaisen hävittämisen laiminlyönti aiheuttaa tetkäyttäjälle voimassa olevan lainsäädännön mukaiset hallinnolliset seuraamukset.

SYMBOLIT

Tässä käsikirjassa mahdollisesti esiintyvien symbolien selitys.

HUOM!

Tämä symboli merkitsee ihmistä tai konetta uhkaa- vaa vaaraa.

MUISTA!

Tämä symboli osoittaa tärkeän tiedon, joka pitää ottaa huomioon laitteistoa asennettaessa tai huollettaessa.

MERKINTÄ

Tässä käsikirjassa mahdollisesti esiintyvien symbolien selitys.

YLEISTÄ

UKV 40 on suunniteltu ja valmistettu hyvän teknisen käytännön mukaisesti turvallisen toiminnan varmistamiseksi.

ASENNUSTEN TARKASTUS

Lämmitysjärjestelmä on tarkastettava ennen käyttöönottoa voimassa olevien määräysten mukaan. Tarkastuksen saa tehdä vain tehtävään pätevä henkilö.

√		HuomautusKuvaus	tus	PäiväysAlle
Lämmitysvesi (sivu 32)
	Sulkuventtiilit
	Varoventtiili

Käyttäjälle

HUOLTO

Järjestelmän varoventtiili on tarkastettava säännöllisesti (n. 4 kertaa vuodessa) toiminnan varmistamiseksi.

Tarkasta avaamalla varoventtiili käsin, jolloin poistoputkesta pitää valua vettä. Ellei näin käy, varoventtiili on viallinen ja se pitää vaihtaa.

HUOLTO

Jos laitteisto kaipaa huoltoa, ota yhteys asentajaan. Valmis- tenumero (PZ3) (14 numeroinen) ja asennuspäivä pitää aina mainita kaikissa yhteydenotoissa.

Vain NIBE:n toimittamia varaosia saa käyttää.

Asentajalle

YLEISTÄ

UKV 40 voidaan käyttää moniin eri tarkoituksiin.

UKV 40 voidaan käyttää lämmitysjärjestelmän ulkoiseen ohjaukseen. Lämpöpumppu lataa silloin UKV 40-varaajasäiliötä vaihtelevalla tai kiinteällä lauhdutuksella. Ulkoinen ohjaus ohjaa lämmönjakoa UKV 40-varaajasäiliöstä kuluttajille.

Jos lämmitysjärjestelmän virtausta voidaan kuristaa esim. patteritermostaateilla, UKV 40 voidaan asentaa välisäiliöksi. Tämä varmistaa tasaisen virtauksen lämpöpumpulle.

UKV 40 mahdollistaa suuremman virtauksen lämmitysjärjestelmään kuin lämpöpumpun kautta.

Joissakin asennuksissa esiintyy ns. lämpönapsahduksia lämpötilamuutosten aiheuttamien liikkeiden seurauksena. Tilapäisten lämpötilamuutosten ja siten lämpönaksahtelujen eliminoimiseksi UKV 40 asennetaan lämmitysjärjestelmän jälkeen.

UKV 40:ta voidaan myös käyttää järjestelmän tilavuuden kasvattamiseen toimintahäiriöiden välttämiseksi.

Varaajasäiliö koostuu kondenssieristetystä terässäiliöstä, joka on eristetty polyuretaanivaahdolla. Ulkovaippa on val- koiseksi maalattua peltiä ja päädyt ovat iskunkestävää muovia.

Lämminvesivaraaja on suunniteltu ja valmistettu enintään 6 baarin käyttöpaineelle.

Työlämpötila on +4 - +95 °C.

KULJETUS

UKV 40 on kuljetettava ja sitä on säilytettävä kuivassa.

ASENNUS

Lämminvesivaraaja on asennettava kuivaan tilaan, jonka lämpötila ei laske alle 0 °C.

ASENNUS

UKV 40 ripustetaan pystyasentoon seinälle. Asenna ensin mukana toimitettu ripustuskannatin seinälle ja ripusta sitten UKV 40 kannattimeen.

MUKANA TOIMITETUT KOMPONENTIT

Ripustuskannatin.

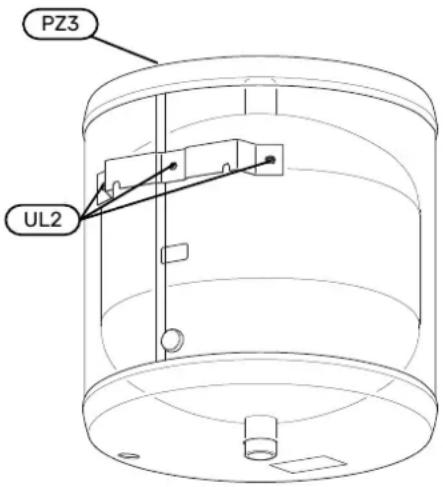

KOMPONENTTIEN SIJAINTI

UKV 40

	NimitysMerkintä
	Aukko seinäkiinnikkeelleUL2
	LaitekilpiPZ3

ASENNUS

Kaikki liitännät (myös käyttämättömät liitännät ja relät) eristää lämpöhävikkien minimoimiseksi.

LIITÄNNÄT

HUOM!

Nämä ovat periaatekaavioita. Laitteisto on suunni teltava voimassa olevien normien mukaisesti.

Tilavuuden lisääminenjalämpönaksahtelujen vähentäminen

Jos järjestelmän tilavuus on alle lämpöpumpun pienimmän suositellun tilavuuden, asennetaan UKV 40 tilavuuden suurentamiseksi.

Tilavuuden ja virtauksen suurentaminen ja lämpönaksahtelujen vähentäminen
        A
        B
    end
    subgraph Data
        D["Water Supply"]
        E["Water Storage"]
    end
    D --> B
    E --> B
    B --> C

Jos järjestelmän tilavuus on alle lämpöpumpun pienimmän suositellun tilavuuden ja/tai virtausta rajoitetaan hallitsemattomasti, asennetaan UKV 40 tilavuuden ja virtauksen suurentamiseksi.

Tilavuuden lisääminen ja lämpönaksahtelujen vähentäminen

Jos järjestelmän tilavuus on alle lämpöpumpun pienimmän suositellun tilavuuden, asennetaan UKV 40 tilavuuden suurentamiseksi.

PUTKIASENNUS

tärtkiasennukset on tehtävä voimassa olevien määräysten mukaisesti.

Tyhjennysventtiili asennetaan lämmitysjärjestelmän meno-johtoon (XL1).

UKV 40:n järjestelmään on asennettava 6 bar (0,6 MPa) va-roventtiili.

Poistovesiputken pitää olla saman kokoinen kuin varoventtiilin liitäntä. Poistovesiputki tulee vetää laskevana ja hyvin tuettuna koko pituudeltaan vesitaskujen välttämiseksi, eikä se saa päästä jäätymään. Putken pää pitää jättää näkyville eikä sitä saa asettaa sähkökomponenttien läheisyyteen.

Varmista, että tuleva vesi on puhdasta.

Jos olet epävarma, ota yhteyttä putkiasentajaan tai katso voimassa olevat asetukset.

TÄYTTÖ

Varaajasäiliö täytetään seuraavasti:

ä1. Ilmaa varaajasäiliö avaamalla liitäntä (XL8) varaajasäiliön u- päällä.

1. Täytä säiliö tyhjennysventtiilin kautta.

2. Sulje liitäntä vasta kun ainoastaan vettä alkaa virrata liitännästä (XL8) (aluksi tulee ilmansekaista vettä). Varaajasäiliö on nyt täytetty.

Tekniset tiedot

MITAT

UKV 40

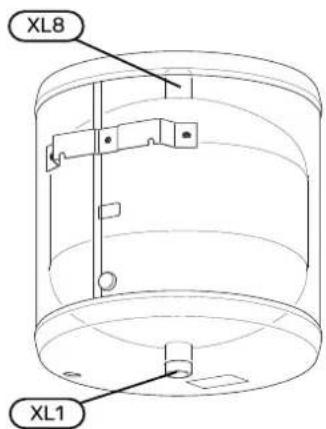

PUTKILIITÄNNÄT

UKV 40

TEKNISET TIEDOT

		UKV 401
		39litraaTilavuus
		16kgNettopaino
		0,6 / 6MPa/barSuu
		+4 - +95°CSuurin k:
Tuotenro.		088 470

ENERGIAMERKINTÄ

Valmistaja		NIBE
Malli		UKV-40
Hyötysuhdeluokka1		B
Lämpöhävikki	W	28
Tilavuus	I	39

1 Tuotteen tehokkuusluokka-asteikko A+ - F.

PUTKIEN MITAT

Liitäntä
		G1" sis.Lämmitysjärjestelmän menojohtoXL1
		G1" sis.Liitäntä lämpöpumpustaXL8
