Produkttype	Varmebufferbeholder til varmesystem
Mærke	Nibe
Model	UKV 20220
Volumen	98 liter
Nettovægt	31 kg
Højde	1012 mm
Diameter	450 mm
Maks. driftstryk	6 bar (0,6 MPa)
Driftstemperatur	+4 °C til +95 °C
Beholdermateriale	Stål
Isolering	Polyurethan
Udvendig belægning	Hvid pulverlakeret stålplade med modstandsdygtige plastender
Hydrauliske tilslutninger	4 x G1" indvendig (frem, retur, varmepumpetilslutninger)
Hovedfunktioner	Forøgelse af volumen og flow, reduktion af temperaturspidser, ekstern varmestyring
Installation	Vægmonteret, lodret position, medfølgende beslag
Vedligeholdelse	Inspektion af sikkerhedsventilen 4 gange om året
Rengøring	Af installatøren, må ikke rengøres af børn
Sikkerhedsventil	Skal installeres, max tryk 6 bar, inspiceres regelmæssigt
Reservedele	Brug udelukkende NIBE-dele
Reparationsmuligheder	Kontakt installatøren, angiv serienummer og installationsdato
Energiklasse	C
Varmetab	60 W

Ofte stillede spørgsmål - UKV 20220 Nibe

Hvad er volumen på UKV 20220 varmebufferbeholderen?

Volumen på varmebufferbeholderen er 98 liter.

Hvad er det maksimale driftstryk?

Det maksimale tryk er 6 bar (0,6 MPa).

Hvordan installerer jeg UKV 20220 varmebufferbeholderen?

Beholderen skal installeres lodret på en tør væg, frostfrit. Fastgør først det medfølgende beslag til væggen, og hæng derefter enheden op.

Hvordan fylder jeg varmebufferbeholderen?

Udlu først beholderen ved at løsne tilslutningen (XL1) i toppen. Fyld via aftapningsventilen, indtil der løber vand ud af tilslutningen, og luk den derefter.

Hvor ofte skal sikkerhedsventilen inspiceres?

Sikkerhedsventilen skal inspiceres fire gange om året for at undgå blokeringer. Åbn den manuelt, og kontrollér, at vandet løber ud i overløbet.

Hvad er de tilladte driftstemperaturer?

Driftstemperaturen er mellem +4 °C og +95 °C.

Kan jeg bruge ikke-NIBE reservedele?

Nej, kun reservedele fra NIBE må anvendes.

Hvad gør jeg ved støj fra chassiset?

Støj fra chassiset skyldes temperaturvariationer. Installation af en UKV 20220 varmebufferbeholder reducerer støjen ved at stabilisere temperaturen.

Hvordan vedligeholder jeg varmebufferbeholderen?

Vedligeholdelse skal udføres af installatøren. Husk at angive serienummeret (14 cifre) og installationsdatoen.

Hvad er energiklassen for UKV 20220?

Energieffektivitetsklassen er C (skala fra A+ til F).

BRUGSANVISNING UKV 20220 Nibe

27Tekniske oplysninger

Suomeksi

28Tärkeää

30Käyttäjälle

31Asentajalle

33Tekniset tiedot

Nederlands

Denne håndbog beskriver også installations- og servicearbejde, der skal udføres af en professionel.

Håndbogen skal efterlades hos kunden.

Dette apparat kan benyttes af børn fra år og opefter og af personer med nedsa te fysiske, sensoriske og psykiske funktionsevner samt med manglende erfaring og viden, hvis de overvåges eller har få vejledning vedrørende brug af apparatet på en sikker måde og forstår de involve rede farer. Børn må ikke lege med apparatet. Rengøring og brugervedligeholde- se må ikke foretages af børn uden over vågning.

Dette er en originalhåndbog. Oversættel se må ikke ske uden godkendelse fra BE.

Med forbehold for konstruktionsændringer.

©NIBE 2023.

SERIENUMMER

Serienummeret ndes øverst på produktet.

HUSK!

Opgiv altid produktets serienummer, når du anmelder en fejl.

GENVINDING

Overdrag affaldshändteringen af emballagen til den installater, der installerede produktet eller til særlige aaldsstationer.

Når produktet er udtjent, må det ikke bortskaes sammen med almindeligt husholdningsaald. Det skal ind- leveres til særlige aaldstationer eller til forhandlere, som tilbyder denne type service.

- Forkert aaldshåndtering af produktet fra brugerens side medfører administrative konsekvenser i overensstemmelse med gældende lovgivning.

LANDESPECIFIK INFORMATION

Nb Danmark

Alt vedrørende idriftsætning, indregulering og et årligt serviceeftersyn af produktet skal overlades til monter fra kompetent rma, til fabrikantens egne monterer eller til et af fabrikanten godkendt servicerma.

Indgreb i kølemiddelsystemer må kun udføres af en autoriseret køletekniker, af producentens egne montører eller af et servicerma, som producenten har godkendt. Firmaet talal være registreret/godkendt af KMO (Kølebranchens Miljeordning).

Vær opmærksom på, at fabriksinstillingerne for brugs-vandstemperaturen kan afvige fra dem, der er angivet i manualen. Disse er blevet ændret for at overholde de danske standarder for brugsvand og beskyttelse mod legionella.

SYMBOLER

Forklaring til symboler, som kan forekomme i denne manual være registreret/godkendt af KMO (Kølebranchens Mil-

BEMÆRK

Dette symbol markerer vigtig information om, hvad du skal tænke på, når du installerer eller servicerer anlægget.

MÆRKNING

I henhold til gældende regler skal varmeanlægget gennemgå en installationskontrol, inden det tages i brug. Kontrollen må kun udføres af en person med kompetence til opgaven.

√		OBSIBeskrivelse	skrift	DatoUnder-
Varmebærer (side 26)
	Spærreventiler
	Sikkerhedsventil

Til brugeren

EFTERSYN OG VEDLIGEHOLDELSE

Sikkerhedsventilen i det system, hvor akkumuleringstanken er installeret, skal kontrolleres regelmæssigt (ca. re gange om året), for at forhindre tilstopning.

Kontrollen sker ved at åbne sikkerhedsventilen manuelt, vandet skal så strømme gennem sikkerhedsventilen. Hvis dette ikke sker, er sikkerhedsventilen defekt og skal udskiftes.

SERVICE

Ved behov for service skal installatøren kontaktes. Serienummer (PZ3) (14 cifre) og installationsdato skal altid oplyses.

Kun reservedele leveret af NIBE må benyttes.

Til installatøren

KOMPONENTPLACERING

UKV 100

GENERELT

UKV 100 kan benyttes ved ekstern styring af varmesystemet. Varmepumpen fylder da UKV 100 med ydende eller fast kondensering. Den eksterne styring styrer varmedistributio- nen fra UKV 100 til forbrugeren.

Hvis der kan bremses for owet til varmesystemet, f.eks. med radiatortermostater, monteres en UKV 100 som mellem-tank. Dette medfører et sikkert ow for varmepumpen.

UKV 100 muligger også et højere flow til varmesystemet end over varmepumpen.

I visse installationer opstår der skarpe bankelyde, som følge af bevægelser ved temperaturforandringer. For at eliminere midlertidige temperaturforandringer, og dermed undgå bankelyde, monteres en UKV 100 efter varmeanlægget.

UKV 100 kan også benyttes til at øge systemvolumen, og dermed kan man undgå driftsproblemer.

Akkumuleringstanken består af en kondensisoleret stålbeholder med isolering af polyuretan. Udvendig beklædning af hvide pulverlakerede stålplader med gavle af slagfast plast.

Akkumuleringstanken er konstrueret og produceret til et maksimalt sikkerhedstryk på 6 bar.

Arbejdstemperaturen er +4 til +95 °C.

Dykrør 09,5 mmUA1

Dykrør 09,5 mmUA2

Hul til vægkonsolUL2

SerienummerskiltPZ3

TRANSPORT

Akkumuleringstanken skal installeres i et tørt område og med en temperatur, som ikke kommer under 0 °C (frostfrit).

MONTERING

UKV 100 monteres vertikalt hængende på væggen. Sæt først den medfølgende ophængningskonsol op på væggen, og hæng derefter UKV 100 op på konsollen.

MEDF∅LGENDE KOMPONENTER

Konsol til ophængning.

MONTERING

Alle tilslutninger (også tilslutninger og huller, som ikke nyttes) skal isoleres for at minimere tomgangstabene.

SAMMENKOBLINGER

BEMÆRK

Dette er principskitser. Det pågældende anlæg projekteres i henhold til gældende normer.

Volumenforøgelse samt reducering af bankelyde

I de tilfælde hvor systemvolumen i klimaanlægget er und minimum anbefalet volumen for varmepumpen, installeres en UKV 100 som volumenforeger.

Volumen- og owforøgelse samt reducering af bankelyde
        A
        B
    end
    subgraph Data
        D["Water Supply"]
        E["Water Storage Unit"]
    end
    D --> B
    E --> B
    B --> C

I de tilfælde hvor systemvolumen i klimaanlægget er under minimum anbefalet volumen for varmepumpen og/eller owet kan bremses ukontrolleret, installeres en UKV 100 som volumen- og owforøger.

Volumenforøgelse samt reducering af bankelyde

I de tilfælde hvor systemvolumen i klimaanlægget er under minimum anbefalet volumen for varmepumpen, installeres en UKV 100 som volumenforeger.

R∅RINSTALLATION

eRørinstallation skal udføres iht. gældende regler.

Aftapningsventilen monteres på varmesystemets returløb (XL2).

Systemet, hvor UKV 100 er installeret, skal udstyres med sikkerhedsventilen på højst 6 bar (0,6 MPa).

kalk Overløbsrøret skal have samme størrelse som sikkerhedsventilen. Overløbsrøret fra sikkerhedsventilen skal føres med en hældning i hele længden, og det skal lægges frostfrit og være godt understøttet. Overløbsrørets udmunding skal være synlig og ikke være placeret i nærheden af elektriske komponenter.

Sørg for, at det vand, der kommer ind, er rent.

I tvivlstilfælde kontaktes installater, eller undersøg gældende normer.

PÅFYLDNING

Påfyldning af akkumuleringstank sker som følger:

der Udluft akkumuleringstanken ved at løsne tilslutning (XL1) foroven på akkumuleringstanken.

1. Fyld tanken via aftapningsventilen.

2. Når der kun kommer vand ud af tilslutningen (XL1) (i starten kommer der en blanding af luft og vand ud), kan tilslutningen lukkes, og akkumuleringstanken er fyldt.

Tekniske oplysninger

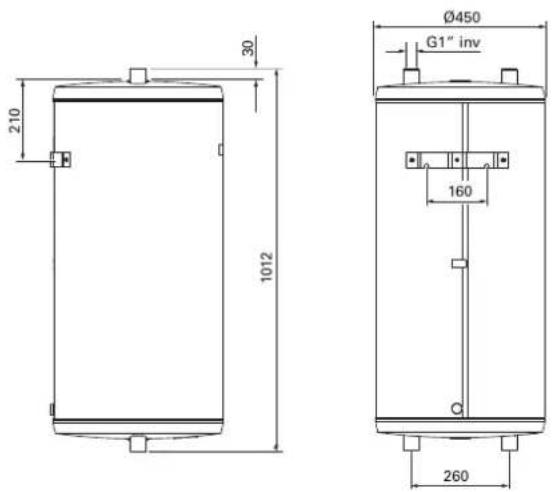

DIMENSIONER

UKV 100

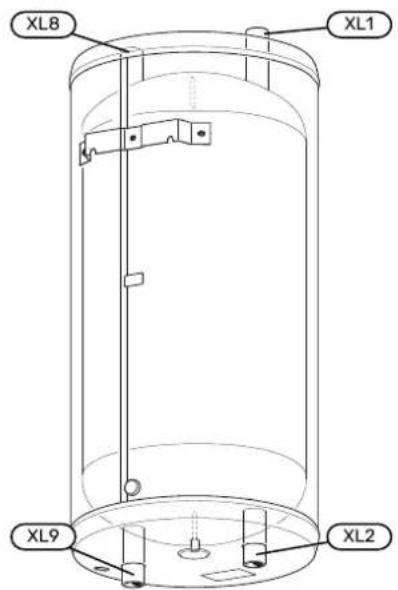

R∅RTILSLUTNINGER

UKV 100

R∅RDIMENSIONER

Tilslutning
		G1" indv.Fremløb, varmesystemXL1
		G1" indv.Returløb, varmesystemXL2
		G1" indv.Sammenkobling fra varmepumpeXL8
		G1" indv.Sammenkobling til varmepumpeXL9

TEKNISKE SPECIFIKATIONER

		UKV100M
		98liter Volumen
		31kgNettovægt
Maks. arbejdstryk		0,6 / 6MPa/bar
	°CMake4 arbejdstemperatu
Art.nr.		088 207

ENERGIMÆRKNING

Producent		NIBE
Model		UKV-100
Eektivitetsklasse 1		C
Varmetab	W	60
Volumen	I	98

1 Skala for produktets eektivitetsklasse A+ til F.
