Produkttyp	Buffertank för värmesystem
Varumärke	Nibe
Modell	UKV 20220
Volym	98 liter
Nettovikt	31 kg
Höjd	1012 mm
Diameter	450 mm
Max. arbetstryck	6 bar (0,6 MPa)
Driftstemperatur	+4 °C till +95 °C
Behållarmaterial	Stål
Isolering	Polyuretan
Ytterbeklädnad	Vit pulverlackerad plåt med motståndskraftiga plaständar
Hydrauliska anslutningar	4 x G1" invändig (framledning, retur, värmepumpsanslutningar)
Huvudfunktioner	Ökning av volym och flöde, minskning av temperaturtoppar, extern styrning av uppvärmning
Installation	Väggmonterad, vertikal position, medföljande fäste
Underhåll	Inspektion av säkerhetsventil 4 gånger per år
Rengöring	Av installatören, ska inte rengöras av barn
Säkerhetsventil	Måste installeras, max tryck 6 bar, inspekteras regelbundet
Reservdelar	Använd endast NIBE-reservdelar
Reparationsbarhet	Kontakta installatören, ange serienummer och installationsdatum
Energiklass	C
Värmeförluster	60 W

Vanliga frågor - UKV 20220 Nibe

Vad är volymen på buffertanken UKV 20220?

Buffertankens volym är 98 liter.

Vad är maximalt arbetstryck?

Maximalt tryck är 6 bar (0,6 MPa).

Hur installerar jag buffertanken UKV 20220?

Tanken måste installeras vertikalt på en torr vägg, frostfritt. Fäst först medföljande fäste på väggen, häng sedan upp apparaten.

Hur fyller jag buffertanken?

Lufta först tanken genom att lossa anslutningen (XL1) upptill. Fyll via tömningsventilen tills vatten rinner från anslutningen, stäng sedan den.

Hur ofta behöver säkerhetsventilen inspekteras?

Säkerhetsventilen måste inspekteras fyra gånger per år för att undvika blockeringar. Öppna den manuellt och kontrollera att vatten rinner till överloppet.

Vilka driftstemperaturer är tillåtna?

Driftstemperaturen är mellan +4 °C och +95 °C.

Kan jag använda reservdelar som inte är NIBE?

Nej, endast reservdelar som tillhandahålls av NIBE får användas.

Vad gör jag vid ljud från chassit?

Ljud från chassit beror på temperaturvariationer. Installation av buffertanken UKV 20220 minskar dessa genom att stabilisera temperaturen.

Hur underhåller jag buffertanken?

Underhåll måste utföras av installatören. Ange serienummer (14 siffror) och installationsdatum.

Vilken energiklass har UKV 20220?

Energieffektivitetsklassen är C (skala A+ till F).

BRUKSANVISNING UKV 20220 Nibe

9Tekniska uppgifter Polski

42Pentru Ut

43Pentru ins

45Date tehr

46 Ważne inf

48Dla użytk

49Dla instala

51Dane tech

52Informatio

54Pour l'util

55Pour l'inst

57Données 1

English

10 Important information

12For the User

13For the Installer

15Technical data Français

Deutsch

Denna handbok beskriver installations- och servicemoment avsedda att utföras av fackman.

Handboken ska lämnas kvar hos kunden.

Apparaten får användas av barn över år och av personer med fysisk, sensor eller mental funktionsnedsättning samt av personer som saknar erfarenhet eller kunskap under förutsättning att de får handledning eller instruktioner om hur man använder apparaten på ett säkert sätt och informeras så att de förstår eventuella risker. Barn får inte leka med apparaten. Låt inte barn rengöra eller underhålla apparaten utan handledning.

Detta är en originalhandbok. Översättnin får inte ske utan godkännande av NIBI Med förbehåll för konstruktionsändringar.

©NIBE 2023.

SERIENUMMER

Serienumret hittar du på toppen av produkten.

TÄNK PÅ!

Uppge alltid produktens serienummer när du gör en felanmälan.

8 ÅTERVINNING

is

Lämna avfallshanteringen av emballaget till den installatör som installerade produkten eller till särskilda avfallsstationer.

När produkten är uttjänt får den inte slängas bland vanligt hushållsavfall. Den ska lämnas in till särskilda avfallsstationer eller till återförsäljare som tillhandahåller denna typ av service.

ed Felaktig avfallshantering av produkten från användarens sida gör att administrativa påföljder tillämpas i enlighet med gällande lagstiftning.

LANDSSPECIFIK INFORMATION

Sverige

Garanti- och försäkringsinformation

Det är ägaren som har huvudansvaret för anläggningen.

Om du misstänker att anläggningen på något sätt inte fungerar som den ska anmäler du detta omgående till installa-

SYMBOLER

Förklaring till symboler som kan förekomma i denna mantären eller den du köpte produkten av.

OBS!

Denna symbol betyder fara för människa eller skin.

Mellan privatperson och företaget som sålt UKV 100 gäller konsumentlagen. För fullständiga villkor se www.konsumentma-verket.se.

TÄNK PÅ!

Vid denna symbol nns viktig information om vad yttre omständigheter som t.ex. felaktig installation, vattendu ska tänka på när du installerar eller servar an-kvalité eller elektriska spänningsvariationer. läggningen.

MÄRKNING

Förklaring till symboler som kan förekomma på produktens etikett/etiketter.

ALLMÄNT

UKV 100 är konstruerad och tillverkad enligt god teknisk praxis ^1 för att säkerställa en säker användning.

INSTALLATIONSKONTROLL

Enligt gällande regler ska värmeanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får endast utföras av person som har kompetens för uppgiften.

√				DatumSigna
Värmebärare (sida 8)
	Avstängningsventiler
	Säkerhetsventil

Till användaren

TILLSYN OCH SKÖTSEL

Säkerhetsventilen i det system där ackumulatortanken är installerad ska kontrolleras regelbundet (ca fyra gånger per år) för att förhindra igensättning.

Kontrollen sker genom att öppna säkerhetsventilen manuellt, vatten ska då strömma genom spillröret. Skulle så ej ske är säkerhetsventilen defekt och måste bytas.

SERVICE

Vid behov av service, kontakta installatören. Serienummer (PZ3) (14 siror) och installationsdatum ska alltid uppges.

Endast av NIBE levererade reservdelar får användas.

Till installatören

ALLMÄNT

UKV 100 kan ha era olika användningsområde.

UKV 100 kan användas vid extern styrning på värmesystemet. Värmepumpen laddar då UKV 100 med ytande eller fast kondensering. Den externa styrningen styr värmedistributionen från UKV 100 till förbrukaren.

Om flödet till värmesystemet kan strypas t.ex. med radiator- termostater monteras en UKV 100 som mellantank. Detta ( medför ett säkert öde för värmepumpen.

UKV 100 möjliggör också ett högre öde till värmesystemet än över värmepumpen.

I vissa installationer uppstår s.k. värmeknäppningar till följd av rörelser vid temperaturförändringar. För att eliminera tillfälliga temperaturförändringar, och därmed undvika värmeknäppningar, monteras en UKV 100 efter värmeanläggningen.

UKV 100 kan även användas för att öka systemvolymen och därmed kan driftproblem undvikas.

Ackumulatortanken består av ett kondensisolerat stålkärl med isolering av polyuretan. Ytterbeklädnad av vit pulverlackerad stålplåt med gavlar av slagtålig plast.

Ackumulatortanken är konstruerad och tillverkad för ett maximalt avsäkringstryck av 6 bar.

Arbetstemperatur är +4 till +95 °C.

TRANSPORT

UKV 100 ska transporteras och förvaras torrt.

UPPSTÄLLNING

Ackumulatortanken ska installeras i ett torrt utrymme och med en temperatur som inte understiger 0 °C (frostfritt).

MONTERING

UKV 100 monteras vertikalt hängande på vägg. Sätt först upp den medlevererade upphängningskonsolen på väggen och häng därefter upp UKV 100 på konsolen.

BIPACKADE KOMPONENTER

Upphängningskonsol.

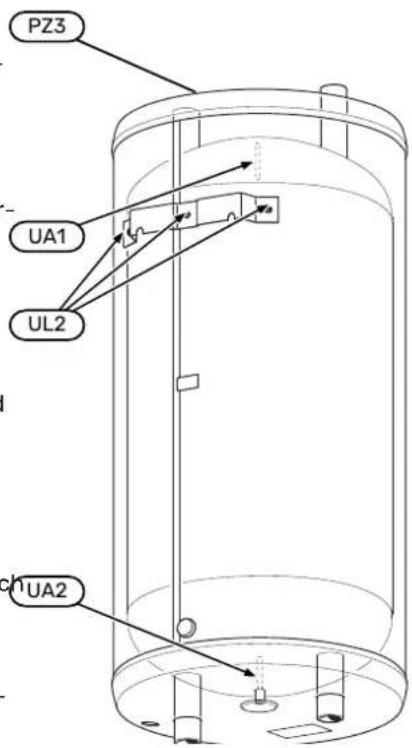

KOMPONENTPLACERING

UKV 100

	BenämningBeteckning
	Dykrör 09,5 mmUA1
	Dykrör 09,5 mmUA2
	Hål för väggfästeUL2
	SerienummerskyltPZ3

INSTALLATION

Samtliga anslutningar (även anslutningar och hål som intörinstallation ska utföras enligt gällande regler.

används) ska isoleras för att minimera tomgångsförlusterna.

DOCKNINGAR

OBS!

Detta är principschemor. Verklig anläggning ska projekteras enligt gällande normer.

Volymökning samt reducering av värmeknäppningar

I de fall då systemvolymen i klimatsystemet är under mini-

mum rekommenderad volym för värmepump installeras en2 UKV 100 som volymhöjare.

Volym- och ödeshöjare samt reducering av värmeknäppningar

I de fall då systemvolymen i klimatsystemet är under minimum rekommenderad volym för värmepump och/eller flödet stryps okontrollerat installeras en UKV 100 som volym- och ödeshöjare.

Volymökning samt reducering av värmeknäppningar

I de fall då systemvolymen i klimatsystemet är under minimum rekommenderad volym för värmepump installeras en UKV 100 som volymhöjare.

RÖRINSTALLATION

tRörinstallation ska utföras enligt gällande regler.

^1a Avtappningsventilen monteras på värmesystemets returledning (XL2).

Systemet där UKV 100 är installerad ska förses med säkerhetsventilen på högst 6 bar (0,6 MPa).

Spillrörets dimension ska vara samma som säkerhetsventilens. Förlägg spillvattenrör från säkerhetsventilen sluttande i hela sin längd och se till att det är frostfritt anordnat och väl stagat. Mynningen på spillröret ska vara synlig och inte vara placerad i närheten av elektriska komponenter.

Säkerställ att inkommande vatten är rent.

Vid oklarhet kontakta rörinstallatör alternativt se gällande normer.

PÄFYLLNING

Påfyllning av ackumulatortanken sker genom att:

1. Avlufta ackumulatortanken genom att lossa anslutning ini- (XL1) i toppen på ackumulatortanken.

2. Fyll på kärlet genom avtappningsventilen.

3. När det endast kommer vatten ur anslutningen (XL1) (till en början kommer luftblandat vatten) kan anslutningen stängas och ackumulatortanken är fylld.

Tekniska uppgifter

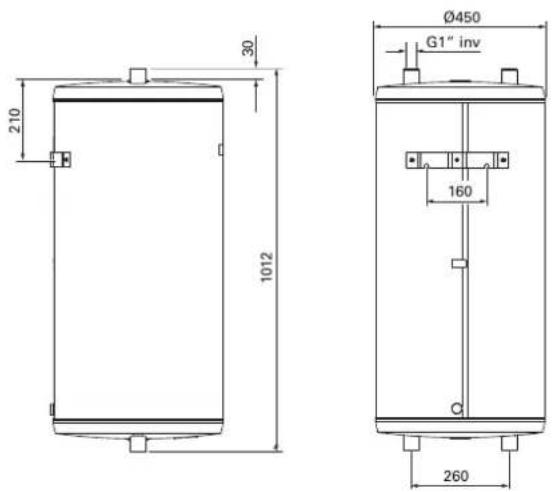

MÄTT

UKV 100

TEKNISKA DATA

		UKV100M
		98literVolym
		31kgNettovikt
		0,6 / 6MPa/barMax
	°CMax-4arbet95temperatur
RSK nr		686 1936
Art. nr		088 207

ENERGIMÄRKNING

Tillverkare		NIBE
Modell		UKV-100
Eektivitetsklass 1		C
Värmeförlust	W	60
Volym	I	98

1 Skala för produktens eektivitetsklass A+ till F.

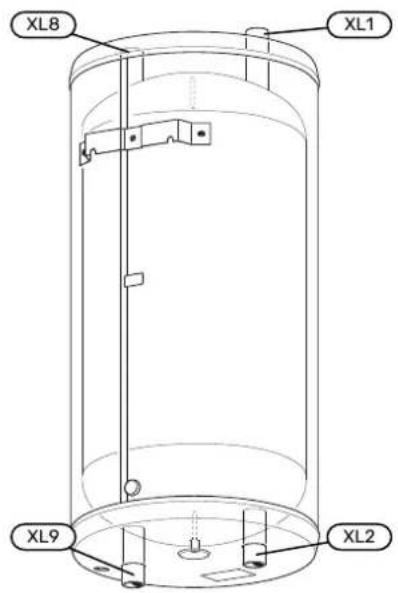

RÖRANSLUTNINGAR

UKV 100

RÖRDIMENSIONER

Anslutning
		G1" inv.Framledning värmesystemXL1
		G1" inv.Returledning värmesystemXL2
		G1" inv.Dockning från värmepumpXL8
		G1" inv.Dockning till värmepumpXL9

English

Important information

SAFETY INFORMATION

Forklaring til symboler, som kan forekomme på produktets etiket/etiketter.

GENERELT

UKV 100 er konstrueret og fremstillet i henhold til god teknisk praksis ^1 for at garantere sikker brug.

INSTALLATIONSKONTROL
