UKV 20300 - Panna Nibe - Gratis bruksanvisning och manual

Produkttyp	Buffertank för värmesystem
Märke	Nibe
Modell	UKV 20300
Kapacitet	98 liter
Vikt	31 kg
Maximalt arbetstryck	6 bar (0,6 MPa)
Drifttemperatur	+4 °C till +95 °C
Kärlmaterial	Stål
Isolering	Polyuretan
Yttre beläggning	Vit pulverlackerad plåt med slitstarka plaständar
Hydrauliska anslutningar	4 st G1" invändiga anslutningar (XL1, XL2, XL8, XL9)
Montering	Väggmonterad vertikalt, medföljande fäste
Huvudfunktioner	Volymökning, temperaturtoppsminskning, förbättrat flöde, hydraulisk avkoppling
Underhåll	Inspektera säkerhetsventilen 4 gånger per år; kontakta installatören för allmänt underhåll
Säkerhet	Obligatorisk säkerhetsventil (max tryck 6 bar), spillrör med lutning och frostfritt
Reservdelar	Använd endast NIBE-delar
Reparerbarhet	Ingripande av kvalificerad fackman; ange serienumret (14 siffror) och installationsdatum
Allmän information	Uppfyller direktiv 2014/68/EU; får inte kastas med hushållsavfall
Serienummer	Ovanför produkten (14 siffror)

Vanliga frågor - UKV 20300 Nibe

Vad är kapaciteten på buffertanken UKV 20300?

Buffertanken UKV 20300 har en kapacitet på 98 liter.

Vilket maximalt tryck tål UKV 20300?

Maximalt arbetstryck är 6 bar (0,6 MPa).

Vilka hydrauliska anslutningar finns?

Enheten har 4 st G1" invändiga anslutningar: XL1 (värmeframledning), XL2 (värmeretur), XL8 (VP framledning) och XL9 (VP retur).

Hur underhåller jag säkerhetsventilen?

Säkerhetsventilen ska inspekteras cirka 4 gånger per år. Öppna den manuellt och kontrollera att vatten rinner ut i spillröret. Om inte, byt ut den.

Kan jag installera UKV 20300 själv?

Installationen måste utföras av en kvalificerad fackman i enlighet med gällande normer.

Vilka är de exakta måtten på UKV 20300?

Måtten anges inte i manualen, men vikten är 31 kg och volymen är 98 liter.

Vad gör jag vid funktionsfel?

Kontakta din installatör och ange serienumret (14 siffror) och installationsdatum. Använd endast NIBE-reservdelar.

Hur fyller jag buffertanken?

Lufta tanken genom att lossa anslutningen XL1, fyll via tömningsventilen tills endast vatten rinner ut från XL1, stäng sedan.

Vilken är drifttemperaturen?

Drifttemperaturen är mellan +4 °C och +95 °C.

Var hittar jag serienumret?

Serienumret finns ovanför produkten. Det består av 14 siffror.

BRUKSANVISNING UKV 20300 Nibe

Denna handbok beskriver installations- och servicemoment avsedda att utforas av fackman.

Handboken skä lamnas kvar hos kunden.

Apparaten fär användas av barn over ár och av personer med fysisk, sensorer mental funktionsnedsätting samt av personer som saknar erfarenhet elekunskap under forutsätting att de fär handleding eller instruktioner om hur man använder apparaten på att sakert sätt och informeras sa att de Förstare eventuella risker. Barn fär inte leka me apparaten. Låt inte barn rengöra eller underhälla apparatenutan handleding.

Detta ar en originalhandbok. Oversattning fär inte ske utan godkannande av NIBE Med forbehäll for konstruktionsändringar. ©NIBE 2023.

SYMBOLER

Förklaring till symboler som kan forekomma i denna ma

OBS!

Denna symbol betyder fara for manniska ell skin.

TANK PAI

Videnna symbol nns viktig information om vad du ska tanka pa nar du installerar ell er servar a laggningen.

SERIENUMMER

Serienumret hittar du pa toppen av produits.

TANK PAI

Uppge alltid Produktens seriENUMmer när du gör en felanmälan.

8 ATERVINNING

Lämna avfallsshanteringen av emballaget till den installer som installerade produits aller till särskilda avfallsstationer.

Närprodukten ar uttjänt fär den inte slängas bland vanligt hushällsavfall. Den skä lämnas in till särskilda avfalls-stationer eller till äterförsäljare som tillhandahallerenna typ av service.

edFelaktig avfallshantering av produits fran anvandarens sida gor att administrativa pafoljder tillampas i enlight med gallande lagstiftning.

LANDSSPECIFIK INFORMATION

Sverige

Garanti- och försäkringsinformation

Det ar agaren som har huvudansvaret for anlaggningen.

Om du misstänker att anlaggningen pa nagot satt inte fungerar som den ska annaler du detta omgaende till installa

Mellan privatperson och foretaget som s Salt UKV 100 galler konsumentlagen. For fullstandiga villkor se www.konsumentverket.se.

Mellan NIBE och det foretag som salt Produkten gäller AA VVS. I enlighet medenna lämnar NIBE tre árs produitgaranti till foretaget som saltprodukten. Produktgarantin ersätter inte Höjd energiförbrukning eller skada som uppkommen p.g.a.

bad ytre omständigheter som t.ex. felaktig installation, vatten- und ankvalite eller elektriska spanningsvariationer.

MÄRKNING

Förklaring till symboler som kan forekomma på produits etikett/etiketter.

ALLMÄNT

UKV 100 ar konstruerad och tillverkad enligt god teknik praxis'for att sakerstalla en saker anvandning.

INSTALLATIONSKONTROLL

Enligt gällande regler ská värmeanlaggningen undergo installationskontroll innan den tas i bruk. Kontrollen fär endast utforas av person som har kompetens for uppgiften.

✓				DatumSigna
Värmebärare (sida 8)
	Avständningsventiler
	Säkerhetsventil

Till användaren

TILLSYN OCH SKÖTSEL

Sakerhetsventilen i det system)där ackumulatortanken ar installerad sca kontrolleras regelbundet (ca fyra ganger per ár)for att forhindra igensätting.

Kontrollen sker genom att öppna sakerhetsventilen manuellt, vatten ská daß strömma genom spillröret. Skulle sä ej ske är sakerhetsventilen defekt och maste bytas.

SERVICE

Vid behov av service, kontakta installmenten. Serienummer

(PZ3) (14 siror) och installationsdatum skaaltid uppges.

Endast av NIBE leverade reservdelar farnvandas.

Till installatoren

ALLMÄNT

UKV 100 kan ha era olika användningsområde.

UKV 100 kan anvandas vid extern styrning på värmesystemet. Värmepumpen laddar på UKV 100 med ytande eller fast kondensering. Den externa styrningen styr värmedistributionen från UKV 100 till forbrukaren.

Om flödet till värmesystemet kan strypas t.ex. med radiator-termostater monteras en UKV 100 som mellantank. Detta (medfor att säkert öde für värmpumpen.

UKV 100 möllgör också att högre öde till varmesystemet an over varmepumpen.

I vissa installationer uppSTAR s.k. varmeknappninger till foljd av roelser vid temperaturforandringar. For att eliminerata tillfalliga temperaturforandringar, och darmed undvika varmeknappninger. monteras en UKV 100 after varmeanlaggningen.

UKV 100 kan även användas for att öka systemvolymendärmed kan driftproblem undvikas.

Ackumulatortanken bestär av ett kondensisolerat stalkär med isolering av polyuretan. Ytterbekladnad av vit pulverlackerad stalplat med gavlar av slagtälig plast.

Ackumulatortanken ar konstruerad och tillverkad forett maximalavsakringstryck av 6 bar.

Arbetstemperatur àr + 4 till +95^ .

TRANSPORT

UKV 100 ske transporteras och forvaras torrt.

UPPSTÄLLNING

Ackumulatortanken ske installeras i ett torrt utrymme och med en temperatur som inte understiger O °C (frostfritt).

MONTERING

UKV 100 monteras vertikalt hangande pa vagg. Satt forst upp den medleverade uphangningskonsolen pa vaggen och hang direfter upp UKV 100 pa konsolen.

BIPACKADE KOMPONENTER

Upphängningskonsol.

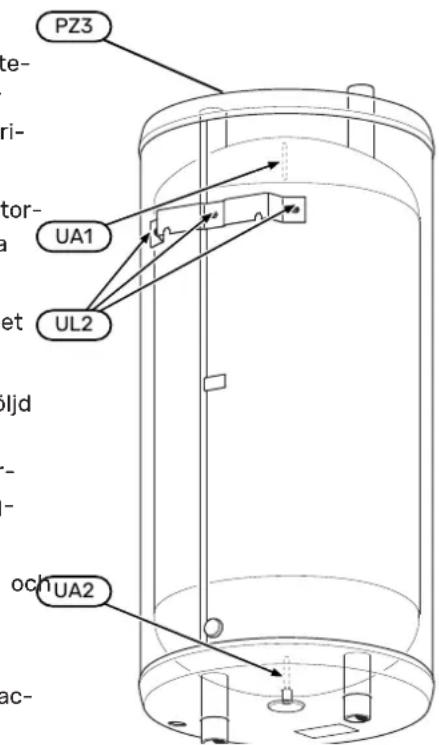

KOMPONENTPLACERING

UKV 100

	BenämningBeteckning
	Dykrör 09,5 mmUA1
	Dykrör 09,5 mmUA2
	Häl För vaggfasteUL2
	SerienummerskyltPZ3

INSTALLATION

Samtiga anslutninger (aven anslutninger och hal som intRorinstallation ske utforas enligt gallande regler.

[anvands] skisolerasforattminimateromgangsfolorusterna

DOCKNINGAR

OBS!

Detta ar principschemor. Verklig anlaggning skaprojekteras enligt gallande normer.

Volymökning samt reducering av värmeknäppninger

I de fall dá systemvolymen i klimatsystemet ar under mini- (XL1) i toppen på ackumulatortanken.

mum rekommenderad volym for varmepump installeras er. Fyll pa karlet genom avtappningsventilen. UKV 100 som volymhjare.

Volym- och ödeshöjare samt reducering av värmeknäppninger

I de fall dã systemvolumen i klimatsystemet ar under minimum rekommenderad volym for varmepump och/eller flodet stryps okontrollerat installeras en UKV 100 som volym- och odeshojare.

Volymökning somt reducering av värmeknäppninger

I de fall dā systemvolymen i klimatsystemet ar under minimum rekommenderad volym for varmepump installeras en UKV 100 som volymhöjare.

RÖRINSTALLATION

tRorinstallation ske utforas enligt gallande regler.

^a Avtappningsventilen monteras på varmesystemets returldening (XL2).

Systemet där UKV 100 ar installerad skä förses med sakerhetsventilen på högst 6 bar (0,6 MPa).

Spillrorets dimension skara vara som sakerhetsventi- lens. Forlagg spillvattenr fran sakerhetsventilen sluttande i hela sin langd och se till att det ar frostfritt anordnat och val stagat. Mynningen pa spillroret skara vara synlig och inte vara placerad i narheten av elektriska komponenter.

Sakerställ att inkommande vatten ar rent.

Vid oklarhet kontakta rörinstallator alternatively se gällande normer.

PAFYLLNING

Pafylling av ackumulatortanken sker genom att:

1. Avlufta ackumulatortanken genom att lossa anslutninger [i]nj- (XL1) i toppen pa ackumulatortanken.
   Fyll pa karet genom avtappningsventilen.
2. När det endastkommen vatten ur anslutningen (XL1) (till en början kommt luftblandat vatten) kan anslutningen stängas och ackumulatortanken ar fylld.

Tekniska uppgifter

MATT

UKV 100

TEKNISKA DATA

		UKY100M
		98liter
		31kgN
		0.6 / 6
	°CMax-4arbet95
RSK nr		686 19 36
Art. nr		088 207

ENERGIMÄRKNING

Tilverkare		NIBE
Modell		UKV-100
Eektivitetsklass 1		C
Värmeförlust	W	60
Volym	I	98

1 Skala for Produkten eektivitetsklass A+ till F.

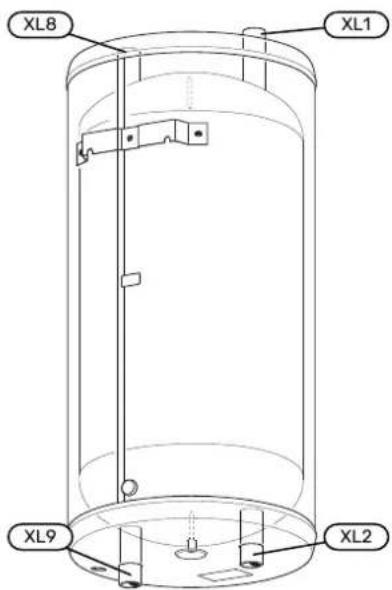

RÖRANSLUTNINGAR

UKV 100

RÖRDIMENSIONER

Anslutting
		G1" inv.Framledning värmesystemXL1
		G1" inv.Returledning värmesystemXL2
		G1" inv.Dockning från värmpumpXL8
		G1" inv.Dockning till värmpumpXL9

English

Important information

SAFETY INFORMATION

Detta ar en publikation fran NIBE Energy Systems. Alla produktillustrationer, fakta och data bygger pa aktuell information vid tidpunkten for publishtionens godkannande.

NIBE Energy Systems reserverar sig for eventuella fakta- eller tryckfel.
