| Tip produs | Vas tampon pentru sistem de încălzire |
| Marcă | Nibe |
| Model | UKV 20300 |
| Capacitate | 98 litri |
| Greutate | 31 kg |
| Presiune maximă de serviciu | 6 bar (0,6 MPa) |
| Temperatura de funcționare | +4 °C până la +95 °C |
| Materialul rezervorului | Oțel |
| Izolație | Poliuretan |
| Înveliș exterior | Tablă termolacuită albă cu capete din plastic rezistent |
| Conexiuni hidraulice | 4 conexiuni G1" interior (XL1, XL2, XL8, XL9) |
| Montare | Montare verticală pe perete, suport inclus |
| Funcții principale | Creșterea volumului, reducerea vârfurilor de temperatură, îmbunătățirea debitului, decuplare hidraulică |
| Întreținere | Inspectați supapa de siguranță de 4 ori pe an; contactați instalatorul pentru întreținerea generală |
| Siguranță | Supapă de siguranță obligatorie (presiune max 6 bar), conductă de preaplin înclinată și protejată împotriva înghețului |
| Piese de schimb | Utilizați exclusiv piese NIBE |
| Reparabilitate | Intervenție efectuată de un profesionist calificat; indicați numărul de serie (14 cifre) și data instalării |
| Informații generale | Conform cu directiva 2014/68/UE; nu aruncați cu deșeurile menajere |
| Număr de serie | Deasupra produsului (14 cifre) |
Întrebări frecvente - UKV 20300 Nibe
Întrebările utilizatorilor despre UKV 20300 Nibe
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Cazan în format PDF gratuit! Găsiți manualul dvs. UKV 20300 - Nibe și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. UKV 20300 mărcii Nibe.
MANUAL DE UTILIZARE UKV 20300 Nibe
Acest manual trebuie lasat clientului.
Acest echipament poate fi folosit de copii cu varsta egala sau mai mare de 8 ani de persone cu capabilitati zice, senzoriale sau mentale reduse, sau de persone lipsite de experienta si cunostinte doar daca li s-a efectuat un instructaj specic pentru/utilizarea acestui echipament in conditii de siguranta si dungau inteles riscurile care pot aparea. Copii nu au voie sa se joacu aceste echipamente. Curaterea si intretinerea echipamentului nu trebuie facuta de catre copii in lipsa unui supraveghetor.
Acesta este un manual original. Nu se poate traduce fara aprobarea NIBE.
Dreptul de a face modicari de design sau tehnice apartine.
©NIBE 2023.
NUMÄR SERIES
Numárul de série poate gasit in partea superioar a produsului.
Precautie
Preciata intotdeauna numarul de series al produsului atunci cand raportati un defect.
RECUPERARE
Lasaţi eliminarea ambalajului in seama instalatorului care a instalat produsul Sau staţilor speciale de sortare a deşeurilor.
Nu eliminati produsele uzate impreună cu deșeurile menajere. Acestea trebuie eliminate la o statăe specială de sortare a deșeurilor sau la o companie care prestează astfel de servicii.
Fiminarea inadevata a produsului de catre utiliser ducel la penalitàti administrative, in conformitate cu legislata curenta.
SIMBOLURI
Explicarea symbolurilor care pot prezente in acest manual.
NOTA
Acest symbolism indica un pericol pentru personne sau aparat.
Precautie
Acest symbolism indică informații importante despree ceea ce trebuie să respectati la instalareși intreținerea instalataiei dvs.
MARCARE
Explicarea symbolurilor care pot prezente pe eticheta (etichetele) produsului.
INFORMATII GENERALE
UKV 100 este conceput Şi produs in conformitate cu bunele practici tehnice pentru asigurarea unei utilizari in siguranta.
1 Direcva privind echipamentele sub presiune 2014/68/EU Articolul 4 punctul 3.
INSPECTIA INSTALLATIEI
Reglementäre actuale impun inspectia instalataie de incalzire inainte de punerea in functiune. Inspectia trebuie realizata de catre o persona calicata adevat.
| ✓ | DataSemiţă | |||
| Agent termic (pageina 44) | ||||
| Robineti de izolare | ||||
| Supapă de siguranta | ||||
Pentru Utilizator
INTRETINERE
Supapa de siguranță aSYSTEMULi pe care este instalat rezervorul accumulator trebuie vericata periodic (de circa patru ori pe an) pentru prevenirea blocajelor.
Pentru a inspecta supapa, descidei supapa de siguranta manual si verica diac apa curge prin teava de preaplin. Daca incest lucru nu se intampla, atunci supapa de siguranta este defecta si trebuie inlocuita.
SERVICE
Pentru operati de service, contacta instalatorul. Numarul de series (PZ3) (14 cife) si data instalari trebuie intotdeauna specicate.
Potutilizate numai piese de schimb de la NIBE.
Pentru instalator
INFORMATII GENERALE
UKV 100 are cateva domenii diferite de'utilizare.
UKV 100 se poate utilizes pe durata controlului extern al systemului de incalzire. Pompa de caldură incarcă apoi UKV 100 cu condensare otantă sau xă. Functia de control extern controleză distribuția caldurii de la UKV 100 la consumator.
Dacă debitol CATRE sistemul de incalzire poate fi restric tionat cu ajutorul robinetilor cu cap termostatic, de exemplu, instalati un UKV 100 ca rezervor intermediar. Aceasta asigura un debit sigur CATRE pompa de caldură.
UKV 100 permite sì undebit mai mare câtre sistemas de inçalzire decât prin pompa de caldurà.
La unele instalatai, au loc aça-numite clinchete de incalzire, ca urmare a miscārilor ce se petrec in timpul schimbārilor de temperatura. Pentru a elimina schimbārile temporare de temperatura sì, prin urmare, pentru a preveni clinchetele de incalzire, instalati o UKV 100 dupa instalata i de incalzire.
UKV 100 poate, de asemenea, utilizespentru a creste volumul in system si, astfel, pentru a preveni disfunctionalitale.
Rezervorul accumulator constă dintr-un vas din oțel cu izolatie impotrivacondensului, cu izolatie din poliuretan. Acoperire metalica exteriora alba, tabla vopsită electrostatic, cu capete din plastic durabil.
Rezervorul accumulator este conceput si produs pentru o presiune limita maxima de 6bar.
Temperatura de lucru este de +4 pana la +95 °C.
TRANSPORT
UKV 100 trebuie transporte Ši deposită intr-un loc uscat.
ASAMBLARE
Rezervorul accumulator trebuie instalat intr-o zona uscata, la o temperatura care nu scade sub 0 °C (ferita de inghe).
MONTARE
UKV 100 trebuie instalat in poziţie verticală suspendat pe perete. Mai intai, instalati consola de montare incastrata pe perete, apoi, suspendati UKV 100 de consola.
COMPONENTE LIVRATE
Consola de suspendare.
| NumeDenumire | |
| Tub imersat 09,5 mmUA1 | |
| Tub imersat 09,5 mmUA2 | |
| Oricii pentru consulă de pereteUL2 | |
| Placă număr(seriesPZ3 |
INSTALARE
INSTALAREA CONDUCTEI
Toate racordurile (inclusiv racordurile sau oriciile care nu Instalarea conductelor trebuie realizata in conformitate cu sunt utilizez) trebuie izolate pentru a reduce la minimummormele si directivele in vigoare.
pierderile de energia.
CONEXIUNI
NOTA
Acestea sunt scheme de montaj. Instalarile concrete trebuie planicate in conformitate cu standardele aplicabile.
Cresterea volumului si reducerea impulsilor de caldurä
Un UKV 100 est instalat ca amplificator de volum in cazurierisi rezervorul accumulator slabind racordul (XL1) de in care volumul systemului de climatizare se situeaz sub la partea superioara a rezervorului accumulator.
volumul minim recomandat pentru pompa de caldur.
Amplicator de volum.sidebit si reducerea impulsurilor de caldura
Un UKV 100 este instalat ca amplicator de volum 山 debit in cazurile in care volumul/systemului din sistemas de climatizare se situeză sub volumul minim recomandat pentru pompa de caldură 山 /sau debitul sunt restricționate fãră control.
Creşterea volumului Şi reducerea impulsurilor de caldură
Un UKV 100 este instalat ca amplificator de volum in cazurile in care volumul sistemului de climatizare se situează sub volumul minim recomandat pentru pompa de caldură.
Robinetul de golire este instalat pe conduccta de return a systemdului de incalzire (XL2).
Sistemul in care UKV 100 este instalat trebuie furnizat cu o supapă de siguranță de max. 6 bar (0,6 Mpa).
Conducta de preaplin trebuie să aibă aceeasi marime cu aceea a supapelor de siguranta. Directionati conducta de preaplin de la supapa de siguranta, inclinând-o de-a lungul intregii sale lungimi si asigurati-vă că este rezistenta la
Onghe bine sustinută. Gura conductei de preaplin trebuie s e vizibilă si sa nu e amplasata in apropierea componentelor eletrice.
Asigurati-vá cá apa de alimentare este curata.
Dacă nu sunteti sigur, contactati un instalator, iar, ca alternatively, consultati standardele aplicabile.
UMPLERE
Umpleti rezervorul accumulator dupa cum urmeaza:
Zur Aerisiti rezervorul accumulator slabind racordul (XL1) de la partea superioara a rezervorului accumulator.
- Umpleti vasul prin robinetul de golire.
- Atunci cand din racord curge numai apă (XL1) (initial, apare un amestec aer-apă), racordul poate inchis, iar rezervorul accumulator este plin.
Date tehnice
DIMENSIUNI
UKV 100
SPECIFICATII TEHNICE
| UKY100M | ||
| 98litri | ||
| Greunate netă | 31kg | |
| Presiune max. de fonctionare | MPa/bar | 0,6 / 6 |
| Temperatură max. de fonctionare | °C | +4 - +95 |
| Nr. componentă | 088 207 |
ETICHETAREA ENERGETICA
| Furnizor | NIBE | |
| Model | UKY-100 | |
| Clasă ecientă 1 | C | |
| Pierderea de caldură | W | 60 |
| Volumul | I | 98 |
1 ScalapentruclasadeecientaaproduusuliuA+-F.

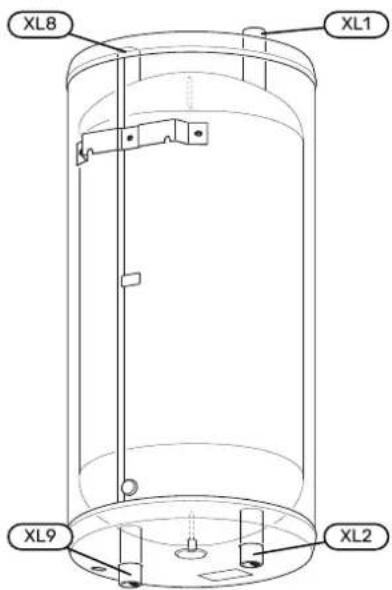

RACORDURI PENTRU CONDUCTE
UKV 100
DIMENSIONAL CONDUCTELOR
| Racord | ||
| G1" int.Conductă de alimentare,SYSTEM de inçalzireXL1 | ||
| G1" int.Conductă de退市,SYSTEM de inçalzireXL2 | ||
| G1" int.Connectare de la pompa de caldurãXL8 | ||
| G1" int.Connectare la pompa de caldurãXL9 | ||
