| Tip de produs | Rezervor tampon (cazan) |
| Marcă | Nibe |
| Model | UKV 20750 |
| Volum | 98 litri |
| Greutate netă | 31 kg |
| Dimensiuni (diametru x înălțime) | Ø450 mm x 1012 mm |
| Presiune maximă de funcționare | 6 bar (0,6 MPa) |
| Interval de temperatură | +4 °C până la +95 °C |
| Racorduri hidraulice | 4 x G1" int. (tur/retur sistem, tur/retur PAC) |
| Clasă de eficiență energetică | C |
| Pierdere de căldură | 60 W |
| Materialul recipientului | Oțel cu izolație din poliuretan |
| Înveliș exterior | Tabla termolăcuită albă cu capete din plastic |
| Funcții principale | Creșterea volumului și debitului, reducerea vârfurilor de temperatură, protecția pompei de căldură |
| Întreținere | Verificați supapa de siguranță de 4 ori pe an; contactați instalatorul pentru întreținerea generală |
| Siguranță | Supapă de siguranță max 6 bar; instalație antigel; nu utilizați de copii fără supraveghere |
| Piese de schimb | Utilizați exclusiv piese originale NIBE |
| Referință | 088 207 |
| Transport și depozitare | Ferit de umiditate, temperatură peste 0 °C |
Întrebări frecvente - UKV 20750 Nibe
Întrebările utilizatorilor despre UKV 20750 Nibe
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Cazan în format PDF gratuit! Găsiți manualul dvs. UKV 20750 - Nibe și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. UKV 20750 mărcii Nibe.
MANUAL DE UTILIZARE UKV 20750 Nibe
40Informații importante
Svenska
Viktig information
SÄKERHETSINFORMATION
Informații importante
INFORMATII DE SIGURANTĂ
Acest manual descrie procedurile de instalare și service de punere în aplicare de către specialiști.
Acest manual trebuie läsat clientului.
Acest echipament poate fi folosit de copii cu varsta egala sau mai mare de 8 ani re de persoane cu capabilitati zice, senzoriale sau mentale reduse, sau de persoane lipsite de experienta si cunostinte doar daca li s-a efectuat un instructaj specic pentru utilizarea acestui echipament in conditii de siguranta si daca au inteles riscurile care pot aparea. Copiii nu au voie sa se joaoe cu aceste echipamente. Curatarea si intretinerea echipamentului nu trebuie facuta de catre copii in lipsa unui supraveghetor.
Acesta este un manual original. Nu se poate traduce fără aprobarea NIBE. Dreptul de a face modificari de design sau tehnice apartine.
©NIBE 2023.
NUMĂR SERIE
Numărul de serie poate găsit în partea superioară a produsului.
Precautie
Precizați întotdeauna numărul de serie al produsului atunci când raportați un defect.
RECUPERARE
Lăsați eliminarea ambalajului în seama instalatorului care a instalat produsul sau stațiilor speciale de sortare a deșeurilor.
Nu eliminați produsele uzate împreună cu deșeurile menajere. Acestea trebuie eliminate la o stație specială de sortare a deșeurilor sau la o companie care prestează astfel de servicii.
Eliminarea inadecvată a produsului de către utilizator duce la penalități administrative, în conformitate cu legislația curentă.
SIMBOLURI
Explicarea simbolurilor care pot prezente în acest manual.
NOTA
Acest simbol indică un pericol pentru persoane sau aparat.
Precautie
Acest simbol indică informații importante despre ceea ce trebuie să respectați la instalarea și întreținerea instalației dvs.
MARCARE
Explicarea simbolurilor care pot prezente pe eticheta (etichetele) produsului.
INFORMATII GENERALE
UKV 100 este conceput și produs în conformitate cu bunele practici tehnice ^1 pentru asigurarea unei utilizări în siguranță.
^1 Directiva privind echipamentele sub presiune 2014/68/EU Articolul 4 punctul 3.
INSPECTIA INSTALATIEI
Reglementările actuale impun inspecția instalației de încălzire înainte de punerea în funcțiune. Inspecția trebuie realizată de către o persoană calicată adecvat.
| √ | DataSemnăt | |||
| Agent termic (pagina 44) | ||||
| Robineți de izolare | ||||
| Supapă de siguranță | ||||
Pentru Utilizator
ÎNTRETINERE
Supapa de siguranță a sistemului pe care este instalat rezervorul accumulator trebuie vericată periodic (de circa patru ori pe an) pentru prevenirea blocajelor.
Pentru a inspecta supapa, deschideți supapa de siguranță manual și vericați dacă apa curge prin țeava de preaplin. Dacă acest lucru nu se întâmplă, atunci supapa de siguranță este defectă și trebuie înlocuită.
SERVICE
Pentru operații de service, contactați instalatorul. Numărul de serie (PZ3) (14 cifre) și data instalării trebuie întotdeauna specicate.
Pot utilizate numai piese de schimb de la NIBE.
Pentru instalator
INFORMATII GENERALE
UKV 100 are câteva domenii diferite de utilizare.
UKV 100 se poate utiliza pe durata controlului extern al sistemului de încălzire. Pompa de căldură încarcă apoi UKV 100 cu condensare otantă sau xă. Funcția de control extern controlează distribuția căldurii de la UKV 100 la consumator.
Dacă debitul către sistemul de încălzire poate fi restricționat cu ajutorul robineților cu cap termostatic, de exemplu, instalați un UKV 100 ca rezervor intermediar. Aceasta asigură un debit sigur către pompa de căldură.
UKV 100 permite și un debit mai mare către sistemul de încălzire decât prin pompa de căldură.
La unele instalații, au loc așa-numite clinchete de încălzire ca urmare a mișcărilor ce se petrec în timpul schimbărilor de temperatură. Pentru a elimina schimbările temporare de temperatură și, prin urmare, pentru a preveni clinchetele de încălzire, instalați o UKV 100 după instalația de încălzire.
UKV 100 poate, de asemenea, utilizat pentru a creşte volumul în sistem și, astfel, pentru a preveni disfuncționalitățile.
Rezervorul accumulator constă dintr-un vas din oțel cu izolație împotriva condensului, cu izolație din poliuretan. Acoperire metalică exterioară albă, tablă vopsită electrostatic, cu capete din plastic durabil.
Rezervorul accumulator este conceput și produs pentru o presiune limită maximă de 6bar.
Temperatura de lucru este de +4 până la +95 °C.
TRANSPORT
UKV 100 trebuie transportată și depozitată într-un loc uscat.
ASAMBLARE
Rezervorul acumulator trebuie instalat într-o zonă uscată, la o temperatură care nu scade sub 0 °C (ferită de îngheț).
MONTARE
UKV 100 trebuie instalat în poziție verticală suspendat pe perete. Mai întâi, instalați consola de montare încastrată pe perete, apoi, suspendați UKV 100 de consolă.
COMPONENTE LIVRATE
Consolă de suspendare.
| NumeDenumire | |
| Tub imersat 09,5 mmUA1 | |
| Tub imersat 09,5 mmUA2 | |
| Oricii pentru consolă de pereteUL2 | |
| Placă număr seriePZ3 |
INSTALARE
INSTALAREA CONDUCTEI
Toate racordurile (inclusiv racordurile sau oriciile care nu Instalarea conductelor trebuie realizată în conformitate cu sunt utilizate) trebuie izolate pentru a reduce la minimumormele și directivele în vigoare.
pierderile de energie.
CONEXIUNI
NOTA
Acestea sunt scheme de montaj. Instalările concrete trebuie planicate în conformitate cu standardele aplicabile.
Creșterea volumului și reducerea impulsurilor de căldură
Un UKV 100 este instalat ca amplifier de volum în caz în care volumul sistemului de climatizare se situează sub volumul minim recomandat pentru pompa de căldură.
Amplicator de volum și debit și reducerea impulsurilor de căldură
Un UKV 100 este instalat ca amplicator de volum și debit în cazurile în care volumul sistemului din sistemul de climatizare se situează sub volumul minim recomandat pentru pompa de căldură și/sau debitul sunt restricționate fără control.
Creșterea volumului și reducerea impulsurilor de căldură
Un UKV 100 este instalat ca amplificator de volum în cazurile în care volumul sistemului de climatizare se situează sub volumul minim recomandat pentru pompa de căldură.
Robinetul de golire este instalat pe conducta de retur a sistemului de încălzire (XL2).
Sistemul în care UKV 100 este instalat trebuie furnizat cu o supapă de siguranță de max. 6 bar (0,6 Mpa).
Conducta de preaplin trebuie să aibă aceeași mărime cu aceea a supapelor de siguranță. Direcționați conducta de preaplin de la supapa de siguranță, înclinând-o de-a lungul întregii sale lungimi și asigurați-vă că este rezistentă la
Ongheț și bine susținută. Gura conductei de preaplin trebuie să e vizibilă și să nu e amplasată în apropierea componentelor electrice.
Asigurati-vă că apa de alimentare este curată.
Dacă nu sunteți sigur, contactați un instalator, iar, ca alternativă, consultați standardele aplicabile.
UMPLERE
Umpleți rezervorul acumulator după cum urmează:
zurile Aerisiți rezervorul accumulator slăbind racordul (XL1) de la partea superioară a rezervorului accumulator.
-
Umpleți vasul prin robinetul de golire.
-
Atunci când din racord curge numai apă (XL1) (inițial, apare un amestec aer-apă), racordul poate închis, iar rezervorul acumulator este plin.
Date tehnice

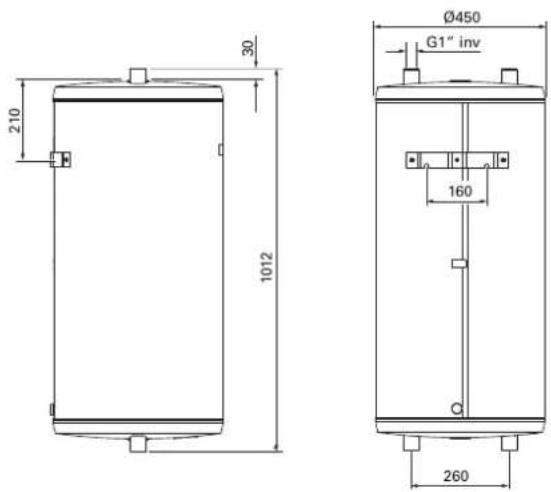

DIMENSIUNI
UKV 100

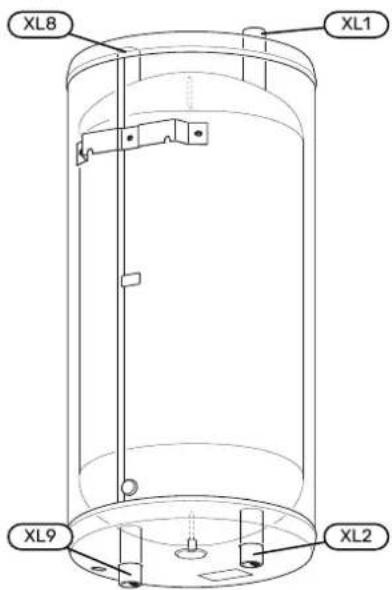

RACORDURI PENTRU CONDUCTE
UKV 100
DIMENSIUNILE CONDUCTELOR
| Racord | ||
| G1" int.Conductă de alimentare, sistem de încălzireXL1 | ||
| G1" int.Conductă de retur, sistem de încălzireXL2 | ||
| G1" int.Conectare de la pompa de căldurăXL8 | ||
| G1" int.Conectare la pompa de căldurăXL9 | ||
SPECIFICATII TEHNICE
| UKV100M | ||
| 98litriVolumul | ||
| Greutate netă | 31kg | |
| Presiune max. de funcționare | MPa/bar 0,6 / 6 | |
| Temperatură max. de funcționare | °C | +4 - +95 |
| Nr. componentă | 088 207 | |
ETICHETAREA ENERGETICĂ
| Furnizor | NIBE | |
| Model | UKV-100 | |
| Clasă eciență 1 | C | |
| Pierderea de căldură | W | 60 |
| Volumul | I | 98 |
1 Scală pentru clasa de ecientă a produsului A+ - F.
