Intitulé	Description
Type de chaudière	Chaudière à condensation
Puissance nominale	20 kW
Rendement énergétique	Jusqu'à 98%
Émissions de CO2	Faibles émissions, respect des normes environnementales
Type de combustible	Gaz naturel ou propane
Dimensions (L x P x H)	700 x 600 x 1800 mm
Poids	150 kg
Utilisation	Chauffage résidentiel et production d'eau chaude sanitaire
Entretien	Maintenance annuelle recommandée par un professionnel
Système de sécurité	Protection contre la surchauffe et les fuites de gaz
Garantie	2 ans
Certifications	Conforme aux normes CE et aux réglementations locales

FOIRE AUX QUESTIONS - UKV 20300 Nibe

Quelle est la température maximale que peut atteindre la chaudière Nibe UKV 20300 ?

La chaudière Nibe UKV 20300 peut atteindre une température maximale de 80 °C.

Comment effectuer l'entretien de la chaudière Nibe UKV 20300 ?

L'entretien de la chaudière doit être effectué par un technicien qualifié. Il est recommandé de vérifier les filtres, les connexions électriques et de nettoyer les composants internes au moins une fois par an.

Quels types de combustibles peut utiliser la Nibe UKV 20300 ?

La Nibe UKV 20300 est conçue pour fonctionner avec de l'électricité. Assurez-vous de consulter le manuel d'utilisation pour des spécifications détaillées.

Que faire si la chaudière ne s'allume pas ?

Vérifiez si l'alimentation électrique est correcte, si le disjoncteur n'a pas sauté et si le thermostat est réglé à une température supérieure à la température ambiante.

Comment réinitialiser la chaudière Nibe UKV 20300 ?

Pour réinitialiser la chaudière, appuyez sur le bouton de réinitialisation situé sur le panneau de contrôle pendant environ 5 secondes.

Quelle est la capacité en litres de la chaudière Nibe UKV 20300 ?

La capacité de la chaudière Nibe UKV 20300 est de 300 litres.

Comment savoir si la chaudière est en mode veille ?

La chaudière indique qu'elle est en mode veille par un voyant lumineux sur le panneau de contrôle. Consultez le manuel pour plus de détails.

Quels sont les signes d'une fuite d'eau dans la chaudière ?

Les signes d'une fuite d'eau incluent des taches d'humidité autour de la chaudière, des bruits d'eau et une baisse de pression dans le système.

Comment régler la température de la chaudière Nibe UKV 20300 ?

La température peut être réglée via le panneau de contrôle numérique. Reportez-vous au manuel d'utilisation pour des instructions détaillées.

Que faire si la chaudière émet des bruits étranges ?

Des bruits étranges peuvent indiquer un problème. Vérifiez la pression du système et assurez-vous qu'il n'y a pas d'air dans les tuyaux. Si le problème persiste, contactez un professionnel.

MODE D'EMPLOI UKV 20300 Nibe

Manuel d'installation et d'utilisation - Ballon tampon

Le présent manuel décrit l'installation et les procéduresd'entretien effectuées par des spécialistes.Le client doit conserver le manuel. Cet appareil peut être utilisé par des en- fants à partir de 8 ans ainsi que des per- sonnes à capacités physiques, senso- rielles et mentales réduites, ou sans ex- périence ni connaissance de l'appareil, à condition qu'ils soient sous la supervision d'un tiers ou qu'ils aient eu une explica- tion concernant l'utilisation sécurisée de l'appareil et qu'ils comprennent les ri- sques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance de l'appareil ne peut être effectué par des enfants sans surveilla- nce. Ce document est le manuel d'origine. Il ne peut pas être traduit sans l'approba- tion de NIBE. Tous droits réservés pour les modificatio- ns de design et techniques. ©NIBE 2023. SYMBOLES Explication des symboles pouvant figurer dans ce manuel. REMARQUE! Ce symbole indique un danger pour l'utilisateur oul'appareil. ATTENTION! Ce symbole indique des informations importantesconcernant les éléments à prendre en compte lorsde l'installation ou de l'entretien. MARQUAGE Explication des symboles pouvant figurer sur l'étiquette oules étiquettes du produit

UKV 100 est conçu et fabriqué conformément aux règles del'art afin de garantir une utilisation en toute sécurité. Directive Équipements sous pression 2014/68/EU Article 4 paragraphe 3.

Le numéro de série figure au dessus du produit. ATTENTION! Pensez toujours à indiquer le numéro de série duproduit lorsque vous signalez une défaillance.

Laissez le soin à l'installateur de récupérer l'embal-lage du produit ou déposez-le en déchetterie.Ne jetez pas les produits usagés avec les orduresménagères. Ils doivent être jetés en déchetterie oudans un point de collecte proposant ce type de service.Une mise au rebut inappropriée du produit expose l'utilisa-teur à des sanctions administratives définies par la législa-tion en cours.UKV 100 | FR52 FrançaisCONTRÔLE DE L'INSTALLATION Les réglementations en vigueur exigent que l'installation de chauffage soit contrôlée avant sa mise en service. Cette ins- pection doit être réalisée par une personne qualifiée. DateSignatureRemarquesDescription

Chauffage (page 56) Vannes d'arrêt Soupape de sécurité 53UKV 100 | FRPour l'utilisateur ENTRETIEN La soupape de sécurité du système équipé du ballon tampon doit être inspectée régulièrement (environ quatre fois par an) pour éviter les blocages. Pour inspecter la soupape, ouvrez-la manuellement et véri- fiez que l'eau s'écoule dans le tuyau de trop-plein. Si ce n'est pas le cas, cela signifie que la soupape de sécurité est défe- ctueuse et qu'elle doit être remplacée. ENTRETIEN Contactez l'installateur pour procéder à l'entretien. Veillez à préciser le numéro de série (PZ3) (14 chiffres) et la date d'installation. Seules des pièces de rechange fournies par NIBE doivent être utilisées. UKV 100 | FR54Pour l'installateur

UKV 100 convient à différentes utilisations. UKV 100 peut être utilisé pour la commande externe du sys- tème de chauffage. La pompe à chaleur charge ensuite UKV 100 par condensation flottante ou fixe. La fonction de commande externe contrôle la distribution de la chaleur de UKV 100 à l'utilisateur. Si le débit vers le système de chauffage peut être limité à l'aide de thermostats de radiateur, par exemple, utilisez un UKV 100 comme ballon intermédiaire afin d'assurer un débit sécurisé pour la pompe à chaleur. UKV 100 permet également de garantir que le débit vers le système de chauffage reste plus élevé que dans la pompe à chaleur. Certaines installations peuvent émettre des « bruits de chauffe », qui sont dus à des mouvements occasionnés par des changements de température. Pour éviter ces change- ments temporaires de température et les « bruits de chauffe » associés, raccordez un UKV 100 une fois le chauffage installé. UKV 100 peut également être utilisé pour augmenter le vo- lume du système et éviter ainsi tout dysfonctionnement. Le ballon tampon intègre une cuve en acier isolée contre la condensation et une isolation en polyuréthane. Le revêteme- nt extérieur en tôle thermolaquée blanche présente des extrémités en plastique résistant. Le ballon tampon est conçu et fabriqué pour une pression de coupure maximale de 6 bar. La température de fonctionnement est comprise entre +4 et +95 °C. TRANSPORT UKV 100 doit être transporté et stocké à l'abri de l'humidité. MONTAGE Le ballon tampon doit être installé dans un endroit sec où la température ne descend pas en dessous de 0 °C (hors- gel). INSTALLATION UKV 100 doit être accroché à un mur en position verticale. Fixez d'abord le support fourni au mur, puis installez UKV 100 sur ce support. COMPOSANTS FOURNIS Support de fixation.

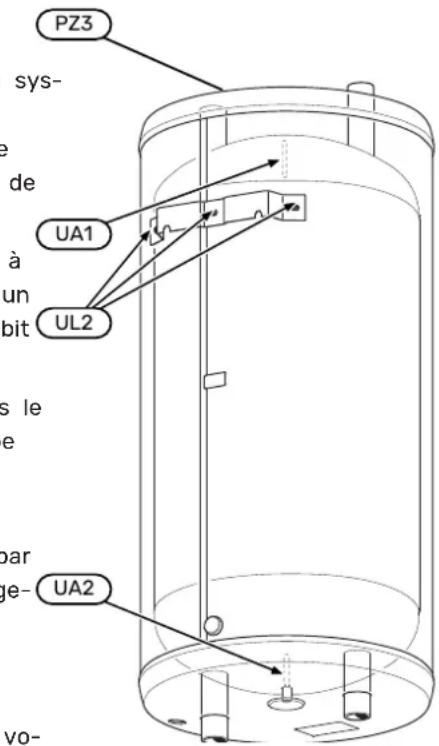

EMPLACEMENT DES COMPOSANTS

UKV 100 UA1 PZ3 UL2 UA2 NomDésigna- tion Doigt de gants Ø9,5 mmUA1 Doigt de gants Ø9,5 mmUA2 Orifices pour le support muralUL2 numéro de sériePZ3 55UKV 100 | FRINSTALLATION Tous les raccordements (y compris les raccordements et orifices non utilisés) doivent être isolés afin de limiter les pertes d'énergie. RACCORDEMENTS REMARQUE! Les illustrations ci-après sont des schémas de principe. Les installations doivent être prévues en fonction des normes applicables. Augmentationduvolumeet réductiondes pics de température Un UKV 100 permet d'augmenter le volume si le volume du système dans le circuit de distribution n'atteint pas la valeur minimale recommandée pour la pompe à chaleur. Augmentation du volume et du débit et réduction des pics de température Un UKV 100 permet d'augmenter le volume et le débit si le volume du système dans le circuit de distribution n'atteint pas la valeur minimale recommandée pour la pompe à cha- leur et/ou si le débit est réduit sans système de régulation. Augmentationdu volumeet réductiondes pics de température Un UKV 100 permet d'augmenter le volume si le volume du système dans le circuit de distribution n'atteint pas la valeur minimale recommandée pour la pompe à chaleur.

INSTALLATION DES TUYAUX

L'installation hydraulique doit être effectuée conformément aux normes et directives en vigueur. La vanne de vidange est installée sur le circuit de retour du système de chauffage (XL2). Le système dans lequel UKV 100 est installé doit être équipé d'une soupape de sécurité dont la pression ne dépasse pas 6 bar (0,6 MPa). La taille du tuyau de trop-plein doit être identique à celle de la soupape de sécurité. Acheminez le tuyau de trop-plein depuis la soupape de sécurité en l'inclinant sur toute sa lon- gueur et assurez-vous qu'il est protégé du gel et maintenu correctement. L'ouverture du tuyau de trop-plein doit être visible et tenue éloignée de tout composant électrique. Assurez-vous de la propreté de l'eau entrante. En cas de doute, contacter un plombier ou se reporter aux normes applicables. REMPLISSAGE Pour remplir le ballon tampon, procédez comme suit :

1. Purgez le ballon tampon en desserrant le raccordement

(XL1) situé sur sa partie supérieure.

2. Remplissez la cuve par la vanne de vidange.

3. Lorsque seule de l'eau s'écoule du raccordement (XL1)

(après un mélange d'air et d'eau), fermez le raccordeme- nt pour terminer l'opération de remplissage du ballon tampon. UKV 100 | FR56Données techniques DIMENSIONS UKV 100 1012G1” inv30210Ø450260160 RACCORDEMENTS HYDRAULIQUES UKV 100 XL2XL1XL9XL8

DIMENSIONS DES TUYAUX

Raccordement G1" int.Circuit de départ, système de chauffageXL1 G1" int.Circuit de retour, système de chauffageXL2 G1" int.Raccordement depuis la pompe à chaleurXL8 G1" int.Raccordement à la pompe à chaleurXL9

CARACTÉRISTIQUES TECHNIQUES

UKV100Modèle 98litresVolume 31kgPoids net 0,6 / 6MPa/barPression de fonctionnement max. +4 - +95°CTempérature de fonctionnement max. 088 207Réf.

ÉTIQUETAGE ÉNERGÉTIQUE

NIBEFournisseurUKV-100Modèle Classe d'efficacité 60WPerte de chaleur98lVolume

Échelle de la classe d'efficacité énergétique du produit A+ à F. 57UKV 100 | FRNIBE Energy Systems Hannabadsvägen 5 Box 14 SE-285 21 Markaryd [e-mail] nibe.eu
