Produkttype	Bufferbeholder til varmesystem
Mærke	Nibe
Model	UKV 20300
Kapacitet	98 liter
Vægt	31 kg
Maksimalt driftstryk	6 bar (0,6 MPa)
Driftstemperatur	+4 °C til +95 °C
Beholdermateriale	Stål
Isolering	Polyurethan
Udvendig belægning	Hvid pulverlakeret stålplade med modstandsdygtige plastikender
Hydrauliske tilslutninger	4 indvendige G1"-tilslutninger (XL1, XL2, XL8, XL9)
Montering	Lodret vægmontering, beslag medfølger
Hovedfunktioner	Volumenforøgelse, reduktion af temperaturspidser, forbedring af flow, hydraulisk afkobling
Vedligeholdelse	Inspicér sikkerhedsventilen 4 gange om året; kontakt installatøren for generel vedligeholdelse
Sikkerhed	Obligatorisk sikkerhedsventil (maks. tryk 6 bar), overløbsslange skrå og frostsikret
Reservedele	Brug kun NIBE-dele
Reparerbarhed	Udføres af en kvalificeret fagmand; oplys serienummer (14 cifre) og installationsdato
Generelle oplysninger	Overholder direktiv 2014/68/EU; må ikke kasseres med husholdningsaffald
Serienummer	Over produktet (14 cifre)

Ofte stillede spørgsmål - UKV 20300 Nibe

Hvad er kapaciteten på bufferbeholderen UKV 20300?

Bufferbeholderen UKV 20300 har en kapacitet på 98 liter.

Hvilket maksimalt tryk kan UKV 20300 modstå?

Maksimalt driftstryk er 6 bar (0,6 MPa).

Hvilke hydrauliske tilslutninger er tilgængelige?

Apparatet har 4 indvendige G1"-tilslutninger: XL1 (varmefremløb), XL2 (varmefremløb retur), XL8 (varmepumpe fremløb) og XL9 (varmepumpe retur).

Hvordan vedligeholdes sikkerhedsventilen?

Sikkerhedsventilen skal inspiceres ca. 4 gange om året. Åbn den manuelt og kontrollér, at vandet løber ud i overløbsslangen. Hvis ikke, skal den udskiftes.

Kan jeg selv installere UKV 20300?

Installationen skal udføres af en kvalificeret fagmand i overensstemmelse med gældende standarder.

Hvad er de nøjagtige mål på UKV 20300?

Målene er ikke angivet i manualen, men vægten er 31 kg og volumen er 98 liter.

Hvad gør man ved fejlfunktion?

Kontakt din installatør og oplys serienummeret (14 cifre) og installationsdatoen. Brug kun NIBE-reservedele.

Hvordan fyldes bufferbeholderen?

Udluft beholderen ved at løsne tilslutningen XL1, fyld via aftapningsventilen, indtil kun vand løber ud af XL1, og luk derefter.

Hvad er driftstemperaturen?

Driftstemperaturen er mellem +4 °C og +95 °C.

Hvor finder man serienummeret?

Serienummeret findes over produktet. Det består af 14 cifre.

BRUGSANVISNING UKV 20300 Nibe

Denne handbog beskriver ogsa installations- og servicear bejde, der skal udfere as en professionel.

Handbogen skal afterlades hos kunden.

SERIENUMMER

Serienummeret ndes everst pa produitet.

HUSK!

Opgiv altid Produkts serienummer, nár du anmelder en fejl.

Dette apparat kan benyttes af børn fra ár og opefter og af personer med nedsa te fysiske, sensoriske og psykiske Funktionsvner samt med manglende erfaring og viden, hvis de overvåges eller har fá vejledning vedrørende brug af apparatet på en sikker过得 og forstár de involverede farer. Børnmökke lege med apparatet. Rengering og brugervedligeholdese mökke foretages af børn uten overvågning.

Dette er en originalhandbog. Oversaete se ma ikke ske=uden godkendelse fra BE.

Med forbehold for konstruktionsaendringer.

©NIBE 2023.

GENVINDING

Overdrag affaldshändteringen af emballagen til den installer, der installerede Produktet aller til saerlige aaldsstationer.

Nár produktet er udtjent, ma det ikke bortskaes n med alminderigt husholdningsaald. Det skal ind- til særlige aaldstationer eller til forhandlere, som denne type service.

Forkert aaldshandtering af produitet fra brugerens side medferer administrative konsekvenser i overensstemmelse med gaelende lovgivning.

LANDESPECIFIK INFORMATION

N Danmark

Alt vedrørende idriftsæting, indregulering og et árligt serviceeftersyn afprodukter skal overlades til monter fra kompetent rma. til fabrikantens eigne monterer eller til et af fabrikanten godkendt servicerma.

Indgreb i kolemiddelsystemer ma kun udferes af en autorisert koletekninger, af producentens egne monterer ullaf et servicerma, som producenten har godkendt. Firmaet

Uaal vare registraret/godkendt af KMO (Kolebranchens Miljeordning).

Vær opmaerk som pa, at fabriksinstillingerne for brugsvandstemperaturen kan afvige fra dem, der er angivet i manualen. Disse er blevet ændret for at overholde de danske standarder for brugsvand og beskyttelse mod legionella.

SYMBOLER

Forklaring til symboler, som kan forekommen i dette ma

BEMÄRK

Dette symbol markerer vigtig information om, hvad du skal tænke pa, nár du installerer eller servicerer anlagget.

MAERKNING

Forklaring til symboler, som kan forekommen på produits etiket/etiketter.

GENERELT

UKV 100 er konstrueret og fremstillet i henhold til god teknik praksis¹for at garantere sikker brug.

INSTALLATIONSKONTROL

I h enhold til gaelende regler skal varmeanlaegget gennemga en installationskontrol, inden det tages i brug. Kontrollen ma kun udferes af en person med kompetence til opgaven.

✓		OBSIBeskrivelse	skrift	DataUnder-
Varmebærer (side 26)
	Spærreventiler
	Sikkerhedsventil

Til brugeren

EFTERSYN OG VEDLIGEHOLDELS

Sikkerhedsventilen i det system, hvor aktumuleringstankener installereret, skal kontrolleres regelmæssigt (ca. re gange om Året), for at forbindre tilstopning.

Kontrollen sker ved at abne sikkerhedsventilen manuelt, vendet skal sa stremme gennem sikkerhedsventilen. Hvis dette ikke sker, er sikkerhedsventilen defekt og skal udskif-tes.

SERVICE

Ved behov for service skal installateren kontaktes. Serienummer (PZ3) (14 cîfre) og installationsdato skal altid optyses.

Kunreservedele leveret af NIBE ma benyttes.

Til installmenten

GENERELT

UKV 100 kan benyttes ved ekstern styring af varmesystemet.
Varmepumpen fylder da UKV 100 med ydende aller fast kondensering. Den eksterne styring styrer varmedistributionen fra UKV 100 til forbrugeren.

Hvis der kan bremses for owet til varmesystemet. feks. med radiatortermostater, monteres en UKV 100 som mellemtank. Dette medferer et sikkert ow for varmepumpen.

UKV 100 muligger och et hejere flow til varmesystemet end over varmepumpen.

I visse installationer opstår der skarpe bankelyde, som føge af bevægelser ved temperaturforandringer. For at eliminere midlertidige temperaturforandringer, og dermed undgå bankelyde, monteres en UKV 100 after varmeanlægget.

UKV 100 kan ogsa benyttes til at ege systemvolumen, og dermed kan man undga driftsproblemer.

Akkumuleringstanken bestar af en kondensisoleret stalbe- holder med isolering af polyuretan. Udvendig beklaedning af hvide pulverlakerede stalplader med gavle af slagfast plast.

Akkumuleringstanken er konstrueret og produceret til et maksimal sikkerhedstryk pa 6 bar.

Arbejdstemperaturen er +4 til +95^

TRANSPORT

UKV 100 skal transporteres og opbevares tert.

OPSTILLING

Akkumuleringstanken skal installereres i et tert omrade og med en temperatur, som/DDke kommer under O ^ C (frostfrit).

MONTERING

UKV 100 monteres vertikalt hängende på væggen. Sæt ferst den medfølgende ophængningskonsol op på væggen, og hæng derefter UKV 100 op på konsollen.

MEDFØLGENDE KOMPONENTER

	BenævnelseBetegnelse
	Dykræ 09,5 mmUA1
	Dykræ 09,5 mmUA2
	Hul til vægkonsolUL2
	SerienummerskiltPZ3

MONTERING

Alle tilslutninger (ogsä tilslutninger og huller, som ikken nyttes) skal isoleres for at minimere tomgangstabene.

SAMMENKOBLINGER

BEMERK

Dette er principskitser. Det pagaelende anlaeg projekteres i henhold til gaelende normer.

Volumenforogelseamtreducering af bankelyde

I de tilfælde hvor systemvolumen i klimaanlagget er under Udluft akkumuleringstanken ved at læsne tilslutning minimum anbefalet volumen for varmepumpen, installeres (XL1) foroven på aktumuleringstanken. en UKV 100 som volumenforeger. 2. Fyld tanken via aftapningsventilen.

Volumen- og owforegelseamt reducing af bankelyde

I de tilfæde hvor systemvolumen i klimaanlagget er under minimum anbefalet volumen for varmepumpen og/eller owet kan bremses ukontrolleret, installeres en UKV 100 som volumen- og owforeger.

Volumenforegelseamtreducering af bankelyde

I de tilfælde hvor systemvolumen i klimaanlagget er under minimum anbefalet volumen for varmepumpen, installereres en UKV 100 som volumenforeger.

RθINSTALLATION

Reinstallation skal udferes iht. gaeldende regler.

Aftapningsventilen monteres på varmesystemets returlob (XL2).

Systemet, hvor UKV 100 er installerer, skal udstyres med sikkerhedsventilen pa hejst 6 bar (0,6 MPa).

¹Overlebsrøret skal have samme sterrelse som sikkerheds-ventilen. Overlebsrøret fra sikkerhedsventilen skal feres med en hældning i—hele længden, og det skal ægges frostfrit og+vare godt understet. Overlebsrørets udmuding skal være synlig og ikke placer et iærheden af elektriske komponenter.

Serg for, at det vand, derkommen ind, er rent.

I tvivistilfaelde kontaktes installer, aller underseg gaeldende normer.

PAFYLDNING

Pafyldning af akumuleringstank sker som felger:

der Udluft akkumuleringstanken ved at lses ntilsutting. s (XL1) foroven pa akkumuleringstanken.

1. Fyld tanken via aftapningsventilen.
2. När der kunkommen vand ud af tilslutningen (XL1) (i startenkommen der en blanding af luft og vand ud), kan tilslutningen lukkes, og akkumuleringstanken er fyldt.

Tekniske oplysninger

DIMENSIONER

UKV 100

TEKNISKE SPECIFICATIONER

		UKY100M
		98liter
		31kgNe
Maks. arbejdstryk		0,6 / 6
	°Cmark arbejd
Art.nr.		088 207

ENERGIM/AERKNING

Producent		NIBE
Model		UKY-100
Eektivitetsklasse 1		C
Varmetab	W	60
Volumen	I	98

1 Skala for Produktets eektivitetsklasse A+ til F.

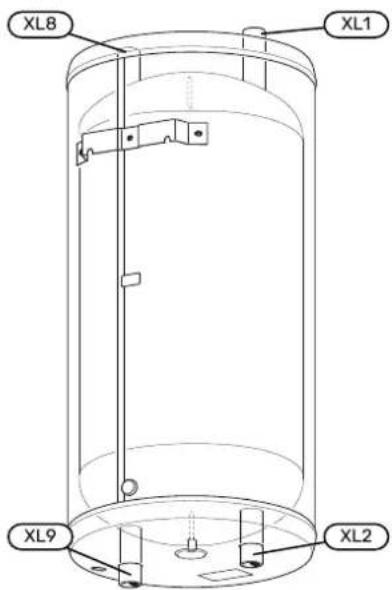

RORTILSLUTNINGER

UKV 100

RORDIMENSIONER

Tilslutning
		G1" indv.Fremløb, varmesystemXL1
		G1" indv.Returløb, varmesystemXL2
		G1" indv.Sammenkobling fra varmepumpeXL8
		G1" indv.Sammenkobling til varmepumpeXL9
