UKV 20220 - Kattila Nibe - Ilmainen käyttöohje ja opas

Tuotetyyppi	Puskurisäiliö lämmitysjärjestelmälle
Merkki	Nibe
Malli	UKV 20220
Tilavuus	98 litraa
Nettopaino	31 kg
Korkeus	1012 mm
Halkaisija	450 mm
Käyttöpaine max.	6 bar (0,6 MPa)
Käyttölämpötila	+4 °C - +95 °C
Säiliön materiaali	Teräs
Eristys	Polyuretaani
Ulkopäällyste	Valkoinen jauhemaalattu teräslevy, päät kestävää muovia
Hydrauliset liitännät	4 x G1" sisäkierre (meno, paluu, lämpöpumpun liitännät)
Päätoiminnot	Tilavuuden ja virtauksen lisäys, lämpötilahuippujen vähennys, ulkoinen lämmityksen ohjaus
Asennus	Seinäasennus, pystyasento, tuki mukana
Huolto	Turvaventtiilin tarkastus 4 kertaa vuodessa
Puhdistus	Asentajan toimesta, ei lasten puhdistettavaksi
Turvaventtiili	Asennettava, max paine 6 bar, tarkastettava säännöllisesti
Varaosat	Käytä yksinomaan NIBE-varaosia
Korjattavuus	Ota yhteyttä asentajaan, ilmoita sarjanumero ja asennuspäivämäärä
Energialuokka	C
Lämpöhäviöt	60 W

Usein kysytyt kysymykset - UKV 20220 Nibe

Mikä on puskurisäiliön UKV 20220 tilavuus?

Puskurisäiliön tilavuus on 98 litraa.

Mikä on suurin käyttöpaine?

Suurin paine on 6 bar (0,6 MPa).

Miten puskurisäiliö UKV 20220 asennetaan?

Säiliö on asennettava pystyasentoon kuivalle seinälle, suojassa pakkaselta. Kiinnitä ensin mukana tuleva tuki seinään, sitten ripusta laite.

Miten puskurisäiliö täytetään?

Tyhjennä säiliö ensin löysäämällä yläliitäntä (XL1). Täytä tyhjennysventtiilin kautta, kunnes vettä tulee liitännästä, sulje se.

Kuinka usein turvaventtiili on tarkastettava?

Turvaventtiili on tarkastettava neljä kertaa vuodessa tukkeutumisen välttämiseksi. Avaa se manuaalisesti ja varmista, että vesi valuu ylivuotoon.

Mitkä ovat sallitut käyttölämpötilat?

Käyttölämpötila on välillä +4 °C - +95 °C.

Voinko käyttää muita kuin NIBE-varaosia?

Ei, vain NIBE:n toimittamia varaosia saa käyttää.

Mitä tehdä, jos kuuluu runkoääniä?

Runkoäänet johtuvat lämpötilan vaihteluista. Puskurisäiliön UKV 20220 asentaminen vähentää niitä tasaamalla lämpötilaa.

Miten puskurisäiliötä huolletaan?

Huollon saa suorittaa vain asentaja. Ilmoita sarjanumero (14 numeroa) ja asennuspäivämäärä.

Mikä on UKV 20220:n energialuokka?

Energiatehokkuusluokka on C (asteikko A+ - F).

KÄYTTÖOHJE UKV 20220 Nibe

Tässä käsikirjassa selostetaan asennus- ja huoltotoimenpi-teitä, jotka tulisi teettää ammattilaisella.

Käsikirja tulee jättää asiakkaalle.

SARJANUMERO

Sarjanumero on tuotteen päällä.

MUISTA!

Ilmoita aina tuotteen sarjanumero vikailmoitusta tehtäessä.

Tätä laitetta saavat käyttää yli 8-vuotiaat lapset ja henkilöt, joiden fyysiset, aistiva-raiset tai henkiset kyvyt ovat rajoittuneet tai joilla ei ole riittävästi kokemusta tai tietoa, jos heille on opastettu tai kerrott laitteen turvallinen käyttö ja he ymmärtäjvät laitteen käyttöön liittyvät vaarateki-jät. Älä anna lasten leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta valvomatta.

Tämä on alkuperäinen käsikirja. Sitä e saa kääntää ilman NIBE:n lupaa.

Pidätämme oikeudet rakennemuutoksiin.

©NIBE 2023.

KIERRÄTYS

Anna tuotteen asentaneen asentajan tai jäteaseman huolehtia pakkauksen hävittämisestä.

Kun tuote poistetaan käytöstä, sitä ei saa hävittää tavallisen talousjätteen mukana. Se tulee toimittaa

Jäteasemalle tai jälleenmyyjälle, joka tarjoaa tämäntyppisen palvelun.

apTuotteen asianmukaisen hävittämisen laiminlyönti aiheuttaa tetkäyttäjälle voimassa olevan lainsäädännön mukaiset hallinnolliset seuraamukset.

SYMBOLIT

Tässä käsikirjassa mahdollisesti esiintyvien symbolien selitys.

HUOM!

Tämä symboli merkitsee ihmistä tai konetta uhkaa- vaa vaaraa.

MUISTA!

Tämä symboli osoittaa tärkeän tiedon, joka pitää ottaa huomioon laitteistoa asennettaessa tai huollettaessa.

MERKINTÄ

Tässä käsikirjassa mahdollisesti esiintyvien symbolien selitys.

YLEISTÄ

UKV 100 on suunniteltu ja valmistettu hyvän teknisen käytännön mukaisestil turvallisen toiminnan varmistamiseksi.

ASENNUSTEN TARKASTUS

Lämmitysjärjestelmä on tarkastettava ennen käyttöönottoa voimassa olevien määräysten mukaan. Tarkastuksen saa tehdä vain tehtävään pätevä henkilö.

√		HuomautusKuvaus	tus	PäiväysAlle
Lämmitysvesi (sivu 32)
	Sulkuventtiilit
	Varoventtiili

Käyttäjälle

HUOLTO

Järjestelmän varoventtiili on tarkastettava säännöllisesti (n. 4 kertaa vuodessa) toiminnan varmistamiseksi.

Tarkasta avaamalla varoventtiili käsin, jolloin poistoputkesta pitää valua vettä. Ellei näin käy, varoventtiili on viallinen ja se pitää vaihtaa.

HUOLTO

Jos laitteisto kaipaa huoltoa, ota yhteys asentajaan. Valmis- tenumero (PZ3) (14 numeroinen) ja asennuspäivä pitää aina mainita kaikissa yhteydenotoissa.

Vain NIBE:n toimittamia varaosia saa käyttää.

Asentajalle

YLEISTÄ

UKV 100 voidaan käyttää moniin eri tarkoituksiin.

UKV 100 voidaan käyttää lämmitysjärjestelmän ulkoiseen ohjaukseen. Lämpöpumppu lataa silloin UKV 100-varaajasäiliötä vaihtelevalla tai kiinteällä lauhdutuksella. Ulkoinen ohjaus ohjaa lämmönjakoa UKV 100-varaajasäiliöstä kuluttajille.

Jos lämmitysjärjestelmän virtausta voidaan kuristaa esim. patteritermostaateilla, UKV 100 voidaan asentaa välisäiliöksi. Tämä varmistaa tasaisen virtauksen lämpöpumpulle.

UKV 100 mahdollistaa suuremman virtauksen lämmitysjärjestelmään kuin lämpöpumpun kautta.

Joissakin asennuksissa esiintyy ns. lämpönapsahduksia lämpötilamuutosten aiheuttamien liikkeiden seurauksena. Tilapäisten lämpötilamuutosten ja siten lämpönaksahtelujen eliminoimiseksi UKV 100 asennetaan lämmitysjärjestelmän jälkeen.

UKV 100:ta voidaan myös käyttää järjestelmän tilavuuden kasvattamiseen toimintahäiriöiden välttämiseksi.

Varaajasäiliö koostuu kondenssieristetystä terässäiliöstä, joka on eristetty polyuretaanivaahdolla. Ulkovaippa on valkoiseksi maalattua peltiä ja päädyt ovat iskunkestävää muovia.

Lämminvesivaraaja on suunniteltu ja valmistettu enintään 6 baarin käyttöpaineelle.

Työlämpötila on +4 - +95 °C.

KULJETUS

UKV 100 on kuljetettava ja sitä on säilytettävä kuivassa.

ASENNUS

Lämminvesivaraaja on asennettava kuivaan tilaan, jonka lämpötila ei laske alle 0 °C.

ASENNUS

UKV 100 ripustetaan pystyasentoon seinälle. Asenna ensin mukana toimitettu ripustuskannatin seinälle ja ripusta sitten UKV 100 kannattimeen.

MUKANA TOIMITETUT KOMPONENTIT

Ripustuskannatin.

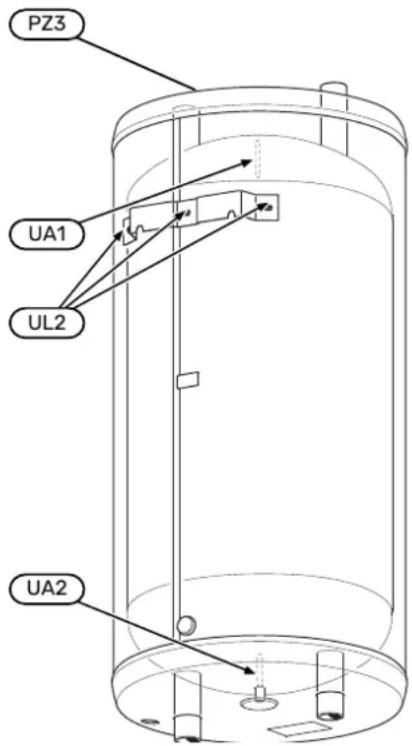

KOMPONENTTIEN SIJAINTI

UKV 100

	NimitysMerkintä
	Anturiputki 09,5 mmUA1
	Anturiputki 09,5 mmUA2
	Aukko seinäkiinnikkeelleUL2
	LaitekilpiPZ3

ASENNUS

Kaikki liitännät (myös käyttämättömät liitännät ja relät) eristää lämpöhävikkien minimoimiseksi.

LIITÄNNÄT

HUOM!

Nämä ovat periaatekaavioita. Laitteisto on suunniteltava voimassa olevien normien mukaisesti.

Tilavuuden lisääminenjalämpönaksahtelujen vähentäminen

Jos järjestelmän tilavuus on alle lämpöpumpun pienimmän-suositellun tilavuuden, asennetaan UKV 100 tilavuuden suurentamiseksi.

Tilavuuden ja virtauksen suurentaminen ja lämpönaksahtelujen vähentäminen

Jos järjestelmän tilavuus on alle lämpöpumpun pienimmän suositellun tilavuuden ja/tai virtausta rajoitetaan hallitsemattomasti, asennetaan UKV 100 tilavuuden ja virtauksen suurentamiseksi.

Tilavuuden lisääminen ja lämpönaksahtelujen vähentäminen

Jos järjestelmän tilavuus on alle lämpöpumpun pienimmän suositellun tilavuuden, asennetaan UKV 100 tilavuuden suurentamiseksi.

PUTKIASENNUS

tärtkiasennukset on tehtävä voimassa olevien määräysten mukaisesti.

Asennettu tyhjennysventtiili lämmitysjärjestelmän paluujoh-toon (XL2).

UKV 100:n järjestelmään on asennettava 6 bar (0,6 MPa) varoventtiili.

Poistovesiputken pitää olla saman kokoinen kuin varoventtiilin liitäntä. Poistovesiputki tulee vetää laskevana ja hyvin tuettuna koko pituudeltaan vesitaskujen välttämiseksi, eikä se saa päästä jäätymään. Putken pää pitää jättää näkyville eikä sitä saa asettaa sähkökomponenttien läheisyyteen.

Varmista, että tuleva vesi on puhdasta.

Jos olet epävarma, ota yhteyttä putkiasentajaan tai katso voimassa olevat asetukset.

TÄYTTÖ

Varaajasäiliö täytetään seuraavasti:

n1. Ilmaa varaajasäiliö avaamalla liitäntä (XL1) varaajasäiliön päällä.

1. Täytä säiliö tyhjennysventtiilin kautta.

2. Sulje liitäntä vasta kun ainoastaan vettä alkaa virrata liitännästä (XL1) (aluksi tulee ilmansekaista vettä). Varaajasäiliö on nyt täytetty.

Tekniset tiedot

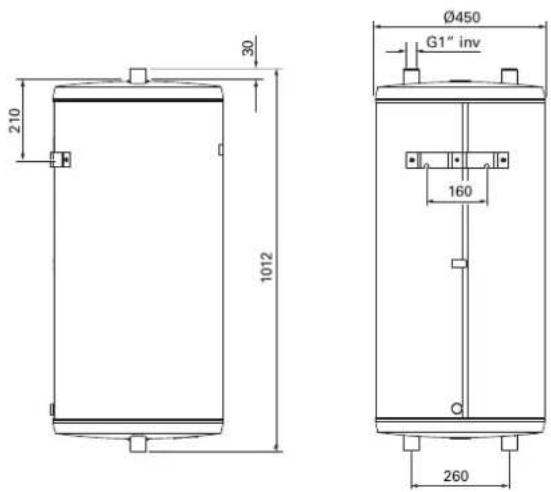

MITAT

UKV 100

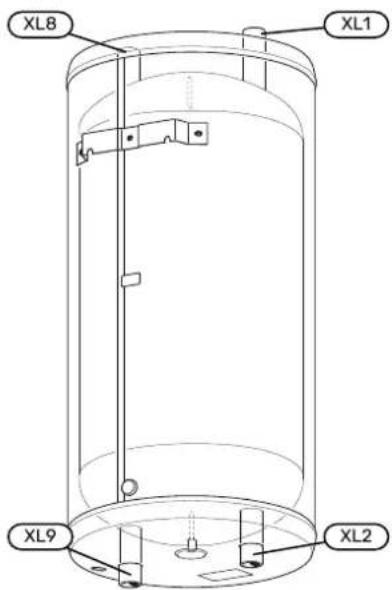

PUTKILIITÄNNÄT

UKV 100

PUTKIEN MITAT

Liitäntä
		G1" sis.Lämmitysjärjestelmän menojohtoXL1
		G1" sis.Lämmitysjärjestelmän paluujjohtoXL2
		G1" sis.Liitäntä lämpöpumpustaXL8
		G1" sis.Liitäntä lämpöpumppuunXL9

TEKNISET TIEDOT

		UKV100M
		98litraaTilavuus
		31kgNettopaino
Suurin työpaine		0,6 / 6MPa/bar
	°CSuurin -käyöslämpötila
Tuotenro.		088 207

ENERGIAMERKINTÄ

Valmistaja		NIBE
Malli		UKV-100
Hyötysuhdeluokka 1		C
Lämpöhävikki	W	60
Tilavuus	I	98

1 Tuotteen tehokkuusluokka-asteikko A+ - F.
