Producttype	Buffer tank voor verwarmingssysteem
Merk	Nibe
Model	UKV 20220
Volume	98 liter
Netto gewicht	31 kg
Hoogte	1012 mm
Diameter	450 mm
Maximale werkdruk	6 bar (0,6 MPa)
Bedrijfstemperatuur	+4 °C tot +95 °C
Materiaal van de tank	Staal
Isolatie	Polyurethaan
Buitenafwerking	Witte poedergecoate plaat met resistente plastic uiteinden
Hydraulische aansluitingen	4 x G1" binnendraad (aanvoer, retour, warmtepomp aansluitingen)
Hoofdfuncties	Verhoging van volume en debiet, vermindering van temperatuurpieken, externe regeling van de verwarming
Installatie	Muurmontage, verticale positie, meegeleverde beugel
Onderhoud	Inspectie van de veiligheidsklep 4 keer per jaar
Reiniging	Door de installateur, niet reinigen door kinderen
Veiligheidsklep	Moet worden geïnstalleerd, max. druk 6 bar, regelmatig geïnspecteerd
Reserveonderdelen	Uitsluitend NIBE onderdelen gebruiken
Repareerbaarheid	Neem contact op met de installateur, vermeld serienummer en installatiedatum
Energielabel	C
Warmteverlies	60 W

Veelgestelde vragen - UKV 20220 Nibe

Wat is het volume van de buffer tank UKV 20220?

Het volume van de buffer tank is 98 liter.

Wat is de maximale werkdruk?

De maximale druk is 6 bar (0,6 MPa).

Hoe installeer ik de buffer tank UKV 20220?

De tank moet verticaal worden geïnstalleerd op een droge, vorstvrije muur. Bevestig eerst de meegeleverde beugel aan de muur, hang vervolgens het apparaat op.

Hoe vul ik de buffer tank?

Ontlucht eerst de tank door de aansluiting (XL1) bovenaan los te draaien. Vul via de aftapkraan totdat er water uit de aansluiting stroomt, sluit deze vervolgens.

Hoe vaak moet de veiligheidsklep worden geïnspecteerd?

De veiligheidsklep moet vier keer per jaar worden geïnspecteerd om verstopping te voorkomen. Open de klep handmatig en controleer of er water in de overloop stroomt.

Wat zijn de toegestane bedrijfstemperaturen?

De bedrijfstemperatuur ligt tussen +4 °C en +95 °C.

Kan ik niet-NIBE reserveonderdelen gebruiken?

Nee, alleen door NIBE geleverde reserveonderdelen mogen worden gebruikt.

Wat te doen bij geluid van het chassis?

Chassisgeluiden worden veroorzaakt door temperatuurschommelingen. Het installeren van een buffer tank UKV 20220 vermindert deze door de temperatuur te stabiliseren.

Hoe onderhoud ik de buffer tank?

Het onderhoud moet worden uitgevoerd door de installateur. Vermeld het serienummer (14 cijfers) en de installatiedatum.

Wat is het energielabel van de UKV 20220?

Het energielabel is C (schaal van A+ tot F).

GEBRUIKSAANWIJZING UKV 20220 Nibe

34Belangrijke informatie

36Voor de gebruiker

Belangrijke informatie

VEILIGHEIDSINFORMATIE

In deze handleiding worden de installatie- en onderhouds procedures voor uitvoering door specialisten beschreven.

De handleiding moet bij de klant worden achtergelaten.

Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar of door personen met beperkingen van psychische, zintuigelijke of lichamelijke aard, of door personen met gebrek aan kennis en ervaring, wanneer zij onder toezicht staan en instructies hebben ontvangen om het apparaat veilig te gebruiken en zij de bijkomende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Het reinigen en onderhoud dat door de gebruiker mag worden uitgevoerd, kan niet zonder toezicht door kinderen worden uitgevoerd.

Dit is een vertaling van de originele handleiding. De handleiding mag niet worden vertaald zonder goedkeuring van NIBE.

Rechten om ontwerpwijzigingen door te voeren zijn voorbehouden.

©NIBE 2023.

ALGEMEEN

UKV 100 is ontworpen en gemaakt volgens goed technisch gebruik ^1 teneinde een veilig gebruik te garanderen.

Richtlijn Drukapparatuur 2014/68/EU Artikel 4 lid 3.

SERIENUMMER

Het serienummer staat boven op het product.

LET OP!

Vermeld bij het doorgeven van een storing altijd het serienummer van het product.

TERUGWINNING

Laat het afvoeren van de verpakking over aan de installateur van het product of aan speciale afvalstations.

Doe gebruikte producten niet bij het normale huis-houdelijke afval. Breng het naar een speciaal afvalstation ijf naar een dealer die dit type service aanbiedt.

Het onjuist afvoeren van het product door de gebruiker leidt tot boetes volgens de actuele wetgeving.

SYMBOLEN

Uitleg van symbolen die in deze handleiding gebruikt kunnen worden.

Voorzichtig!

Dit symbool duidt aan dat een persoon of de machine gevaar loopt.

LET OP!

Dit symbool duidt belangrijke informatie aan over zaken waar u rekening mee moet houden tijdens installeren of onderhouden van de installatie.

KEURMERK

Uitleg van symbolen die op label(s) van het product kunnen staan.

INSPECTIE VAN DE INSTALLATIE

Volgens de geldende voorschriften moet de verwarmingsinstallatie aan een inspectie worden onderworpen voordat deze in gebruik wordt genomen. De inspectie moet door een daartoe bevoegd persoon worden uitgevoerd.

√		OpmerkingenBeschrijving	ning	DatumHand
Afgifte systeem (pagina 38)
	Afsluiters
	Overstortventiel

Voor de gebruiker

ONDERHOUD

De veiligheidsklep in het systeem waarin het buervat is geïnstalleerd, moet regelmatig worden geïnspecteerd (ongeveer vier keer per jaar) om vastzitten te voorkomen.

Voor het controleren van de klep opent u de veiligheidsklep handmatig en controleert u of er water door de afvoerleiding stroomt. Als dit niet gebeurt, is de veiligheidsklep defect en moet deze worden vervangen.

SERVICE

Neem voor service contact op met de installateur. Vermeld altijd het serienummer (PZ3) (14 cijfers) en de installatiedatum.

Er mag alleen gebruik worden gemaakt van reserveonderde- len die worden geleverd door NIBE.

De UKV 100 kan op diverse manieren worden toegepast.

UKV 100 kan worden gebruikt bij een externe naregeling van het afgiftesysteem. De warmtepomp voedt de UKV 100 dan conform de stooklijnregeling of vaste temperatuurinstelling.

De externe naregelfunctie verzorgt de warmtedistributie van de UKV 100 naar het afgiftesysteem.

Als de aanvoer naar het afgiftesysteem kan worden beperkt met bijvoorbeeld thermostatische radiatorkranen, installeert u een UKV 100 als buertank. Dit zorgt ervoor dat de warmtepomp zijn warmte kwijt kan.

UKV 100 maakt het ook mogelijk een grotere volumestroom te krijgen naar het afgiftesysteem dan alleen via de warmtepomp.

Bij sommige installaties treden zogenaamde warmtetikken op als gevolg van veranderingen in de warmtevraag tijdens temperatuurveranderingen. Om tijdelijke temperatuurveranderingen weg te nemen en daarmee warmtetikken te voorkomen, installeert u een UKV 100 als buer tussen de warmtepomp en het afgiftesysteem.

UKV 100 kan ook worden gebruikt om het systeemvolume te vergroten en daarmee storingen te voorkomen.

Het buervat bestaat uit een dampdicht stalen vat met een polyurethaan isolatie. Buitenbekleding van wit, poedergecoat plaatmetaal met uiteinden van duurzaam kunststof.

De accumulator tank is ontworpen en gemaakt voor een maximale uitschakeldruk van 6 bar.

De werktemperatuur is +4 tot +95 °C.

TRANSPORT

UKV 100 dienen verticaal en droog te worden vervoerd en opgeslagen.

MONTAGE

Het buffervat moet worden geïnstalleerd op een droge plaats bij een temperatuur die niet lager wordt dan 0 °C (vorstvrij).

MONTAGE

De UKV 100 moet verticaal hangend aan de muur worden geïnstalleerd. Installeer eerst de meegeleverde montagebeugel op de muur, en hang vervolgens de UKV 100 aan de beugel.

GELEVERDE COMPONENTEN

Ophangbeugel.

	NaamAanduiding
en	Dompelbuis 09,5 mmUA1
t	Dompelbuis 09,5 mmUA2
	Openingen voor wandbeugelUL2
	SerienummerplaatjePZ3

INSTALLATIE

Alle aansluitingen (inclusief aansluitingen of openingen dieidingen moeten volgens de geldende normen en richtlijnen niet worden gebruikt) moeten geïsoleerd worden om het worden aangesloten.

energieverlies tot een minimum te beperken.

KOPPELINGEN

Voorzichtig!

Dit zijn schematische weergaven. Daadwerkelijke installaties moeten worden gepland conform toe-passelijke standaarden.

Volumeverhoging en vermindering van warmtepieken

Er wordt een UKV 100 geïnstalleerd als volumeverhoger in die gevallen waarin het systeemvolume in het afgiftesysteem lager is dan het minimaal aanbevolen volume voor de warmtepomp.

Volume- en debietverhoger en reductie in warmtepieken

Er wordt een UKV 100 geïnstalleerd als volume- en debietverhoger in die gevallen waarin het systeemvolume in het afgiftesysteem lager is dan het minimaal aanbevolen volume voor de warmtepomp en/of het debiet wordt beperkt zonder controle.

Volumeverhoging en vermindering van warmtepieken

Er wordt een UKV 100 geïnstalleerd als volumeverhoger in die gevallen waarin het systeemvolume in het afgiftesysteem lager is dan het minimaal aanbevolen volume voor de warmtepomp.

De aftapklep wordt geïnstalleerd op de retourleiding van het verwarmingssysteem (XL2).

Het systeem waar de UKV 100 is geïnstalleerd, moet worden voorzien van een overstortventiel van max. 6 bar (0,6 MPa).

De overstortleiding moet dezelfde diameter hebben als de overstortventielen. Fixeer de overstortleiding vanaf het overstortventiel over de gehele lengte schuin omlaag en zorg ervoor dat deze vorstbestendig is en goed wordt ondersteund. De uitstroomopening van de overstortleiding moet zichtbaar zijn en mag niet te dicht bij elektrische componenten worden geplaatst.

Zorg ervoor dat ingaand water schoon is.

Neem bij onzekerheid contact op met uw installateur of be- kijk de geldende standaarden.

VULLEN

Vul het buervat als volgt:

- Ontlucht het buervat door de aansluiting (XL1) los te nemen aan de bovenkant van het buervat.

1. Vul het vat via de aftapklep.

2. Wanneer er uitsluitend water uit de aansluiting (XL1) komt (eerst is er sprake van een mix van lucht en water), kan de aansluiting worden gesloten en is het buervat gevuld

Technische gegevens

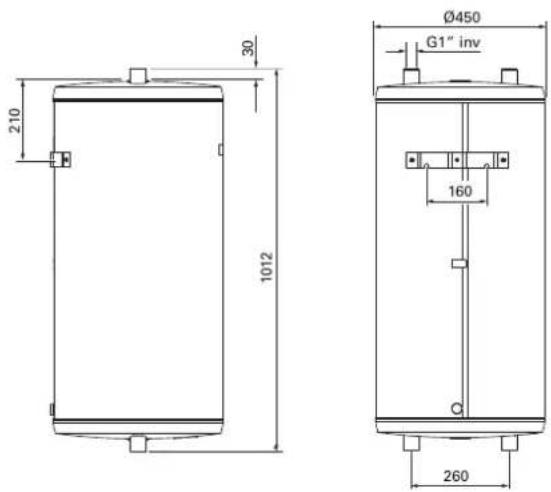

AFMETINGEN

UKV 100

AANSLUITING VAN DE LEIDINGEN

UKV 100

AFMETINGEN LEIDING

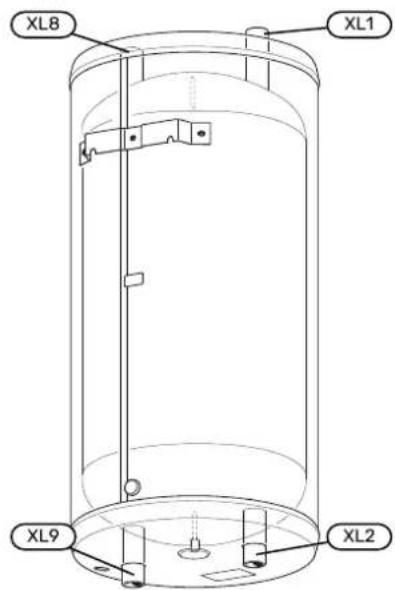

Aansluiting
		G1" int.Aanvoerleiding, verwarmingssysteemXL1
		G1" int.Retourleiding, verwarmingssysteemXL2
		G1" int.Aansluiting vanaf de warmtepompXL8
		G1" int.Aansluiting naar de warmtepompXL9

TECHNISCHE SPECIFICATIES

		UKV100M
		98literVolume
Netto gewicht		31kg
Max. werkdruk	MPa/bar	0,6 / 6
Max. bedrijfstemperatuur	°C	+4 - +95
Ond.nr.		088 207

ENERGIELABEL

Naam leverancier		NIBE
Model leverancier		UKV-100
Eciëntieklasse 1		C
Warmteverlies	W	60
Volume	I	98

1 Schaal voor de eciëntieklasse van het product A+ tot F.
