Tuotetyyppi	Lämpöpumpun puskurisäiliö
Merkki	Nibe
Malli	UKV 40
Tilavuus	39 litraa
Paino	16 kg
Maksimipaine	6 bar (0,6 MPa)
Käyttölämpötila	+4 °C – +95 °C
Viite	088 470
Energialuokka	B
Lämpöhäviö	28 W
Hydraulinen liitäntä menopiiri (XL1)	G1" sisäkierre
Hydraulinen liitäntä lämpöpumpusta (XL8)	G1" sisäkierre
Säiliön materiaali	Teräs, polyuretaanieristys
Ulkopinta	Valkoinen jauhemaalattu pelti, kestomuovipäät
Asennus	Pystyseinäasennus, toimitetaan kiinnitystelineen kanssa
Päätoiminnot	Tilavuuden lisäys, lämpötilapiikkien vähennys, lämmitysäänien suojaus, hydraulinen erotus
Huolto	Tarkista turvaventtiili 4 kertaa vuodessa; ota yhteyttä asentajaan huoltoa varten
Turvallisuus	Turvaventtiili max 6 bar; ympäristön lämpötila ei pakkasella (min 0 °C)
Varaosat	Vain alkuperäiset NIBE-osat
Vaaditunmukaisuus	Painelaitteita koskeva direktiivi 2014/68/EU
Sarjanumero	Tuotteen yläpuolella olevassa tarrassa (14 numeroa)
Käyttö	Lämpöpumpulle, keskuslämmitysjärjestelmälle

Usein kysytyt kysymykset - UKV 40 Nibe

Mikä on Nibe UKV 40 -puskurisäiliön tilavuus?

Tilavuus on 39 litraa.

Mikä on maksimikäyttöpaine?

Maksimipaine on 6 bar (0,6 MPa).

Miten UKV 40 -säiliö asennetaan?

Se kiinnitetään seinään pystyasentoon mukana tulevalla kiinnitystelineellä. Asennus on teetettävä ammattilaisella.

Mitä hydraulisia liitäntöjä käytetään?

Kaksi G1" sisäkierrettä: XL1 lämmityksen menopiiriin, XL8 lämpöpumpun tulolle.

Mikä on säiliön lämpötila-alue?

Käyttölämpötila on +4 °C – +95 °C.

Miten puskurisäiliö ilmataan?

Löysää yläosan ilmausliitäntää (XL8), kunnes vettä tulee, ja sulje sitten.

Mitä säännöllistä huoltoa tarvitaan?

Tarkista turvaventtiili 4 kertaa vuodessa avaamalla se manuaalisesti varmistaaksesi veden virtaus.

Voinko käyttää muita kuin NIBE-osia?

Ei, vain alkuperäisiä NIBE-osia saa käyttää turvallisuuden ja vaatimustenmukaisuuden takaamiseksi.

Mistä sarjanumero löytyy?

Sarjanumero (14 numeroa) on tuotteen yläpuolella olevassa tarrassa.

Voiko puskurisäiliötä käyttää minkä tahansa lämpöpumpun kanssa?

Kyllä, UKV 40 sopii eri järjestelmiin ja mahdollistaa tilavuuden lisäyksen ja lämpötilapiikkien vähentämisen.

KÄYTTÖOHJE UKV 40 Nibe

28Tärkeaa
30Käytäjälde
31Asentajalle
33Tekniset tiedot

Nederlandsls

Tässä käsikirjassa selostetaan asennus- ja huoltotoimenpi teita, jotka tulisi teettä ammattilaisella.

Kasikirja tulee jattaa asiakkaalle.

SARJANUMERO

Sarjanumero on tuotteen paallä.

MUISTA!

llmoita aina tuotteen sarjanumero vikailmoitustatehtäessä.

Tata laitetta saavat kayttä yli 8-vuotiaat lapset ja henkilöt, joiden fyysiset, aistiva- raiset tai henkiset kyvyt ovat rajoittuneet tai joilla ei ole riittävasti kokemusta tai 1 tietao,Jos heille on opastetu tai kerrottu laitteen turvallinen kaytto ja he ymmartävät laitteen kayttoon liittyvat vaarateki-jat. Alä anna lasten leikkä laitteella. Lapset eivat saa puhdistaa tai huoltaa laitett ta valvomatta.

Tämä on alkuperäinen kaskirja. Sitä esaa käntää ilman NIBE:n lupaa.

Pidätämme oikeudet rakennemuutoksiin.

©NIBE 2023.

KIERRATYS

Anna tuotteen asentaneen asentajan tai jateaseman huolehtia pakkauksen havittamisestä.

Kun tuote poistetaan kaytosta, sitä ei saa havittäa tavallisen talousjätteen mukana. Se tulee toimittaa nalle tai jalleenmyyjalle, joka tarjoaa tamantyyppisen.

Tuotteen asianmukaisen havittamisen laiminlyonti aiheuttaa kayttajalle voimassa olevan lainsaadannon mukaiset hallinnolliset seuraamukset.

SYMBOLIT

Tassakasikirjassa mahdollisesti esiintyviensymbolien selitys.

HUOM!

Tämä symboli merkitsee ihmistä tai konetta uhkaa-vaa vaaraa.

MUISTA!

Tämä symbolo osoittaa tärkeän tiedon, joka pitäa ottaa huomioon laitteistoa asennettaessa tai huollettaessa.

MERKINTÄ

Tassä kaskirjassa mahdollisesti esiintyvien symbolien selitys.

YLEISTA

UKV 40 on suunnitelu ja valmistetu hyvän tekisen käytännon mukaisest turvallisen toiminnan varmistamiseksi.

ASENNUSTEN TARKASTUS

Lammitysjärestelma on tarkastettava ennen kayttöönottoa voimassa olevien märäysten mukaan. Tarkastuksen saa tehdä vain tehtävään patevä henkilö.

✓		HuomautusKuvaus	tus	PäiväysAlle
Lämmitysvesi (sivu 32)
	Sulkuventaillit
	Varoventailli

Käytäjälle

HUOLTO

Järestelmän varoventtilli on tarkastettava saannollisesti (n. 4 kertaa vuodessa) toimnan varmistamiseksi.

Tarkasta avamalla varoventtiili kasin, joloin poistoputkestapitaa valua vetta. Ellein kay, varoventtiili on vialinen ja se pitaa vaihtaa.

HUOLTO

Jos laitteisto kaipaa huoltoa, ota yhteys asentajaan. ValmistenNumero (PZ3) (14 numeroinen) ja asennuspäivä pitää ainamaintita kaikissa yhteydenotoissa.

Vain NIBE:n toimittamia varaosia saa kayttaa.

Asentajalle

YLEISTA

UKV 40 voidaan kaytttaa moniin eritarkoituksiin.

UKV 40 voidaan kayttä lammitysjärestelman ulkoiseen ohjaukseen. Lampopumppu lataa silloin UKV 40-varaajasaliotä vaihtelevalla tai kiinteall lauhdutuksella. Ulkoinen ohjaus ohjaa lammonjakoa UKV 40-varaajasaliostä kuluttajille.

Jos lammitysjärestelman virtausta voidaan kuristaa esim.
patteritermostaateilla, UKV 40 voidaan asentaa välisäiliöksi.
Tämä varmistaa tasaisen virtauksen lampopumpulle.

UKV 40 mahdollstaa suuremman virtauksen lammitysjärestelmaän kuin lampopumpun kautta.

Joissakin asennuksissa esiintyy ns. lamponapsahduksia lampotilamuutosten aiheuttamien liikkeiden seurauktena. Tilapäisten lampotilamuutosten ja siten lamponakshtelujen eliminoimiseksi UKV 40 asennetaan lammitysjärestelmän jäldeen.

UKV 40:ta voidaan myos kayttaa järestelmän tilavuuden kasvattamiseen toimintahairioiden valttamiseksi.

Varaajasali kiostuu kondenssieristetysta terassaliosta, joka on eristetty polyuretaanivaahdolla. Ulkovaippa on valkoiseksi maalattua pelti ja paadyt ovat iskunkestavaa muovia.

Lamminvesivaraja on suunnitelu ja valmistetu enintaan 6 baarin kayttopaineelle.

UKV 40 on kuljetettava ja sitä on sailytettväkuivassa.

ASENNUS

Lamminvesivaraja on asennettava kuivaan tilaan, jonka lamptila ei laske alle 0^ .

ASENNUS

UKV 40 ripustetaan pystyasentoon seinäle. Asenna ensin mukana toimitetu ripustuskannatin seinäle ja ripusta sitten UKV 40 Kannattimeen.

MUKANA TOIMITETUT KOMPONENTIT

Ripustuskannatin.

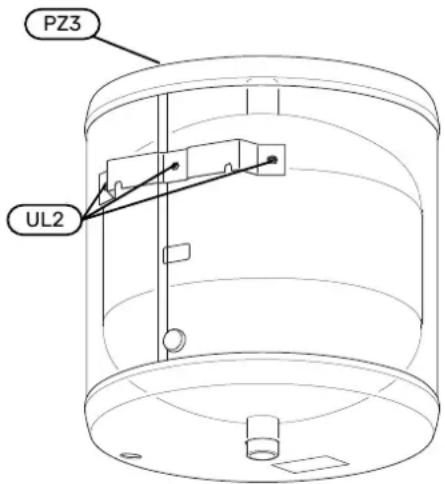

KOMPONENTTIEN SIJAINTI

UKV 40

	NimitysMerkintä
	Aukko seinäkiinnikkeelleUL2
-	LaitekilpiPZ3

ASENNUS

Kaikki liitannat (myos kayttamattomat liittannat ja reliat) eristaa lampohavikkien minimoimiseksi.

LIITÄNNÄT

HUOM!

Nämä ovat periaatekaavioita. Laitteisto on suunhitieltava voimassa olevien normien mukaisesti.

Tilavuuden lisäminenjalampönakshtelujen vahentäminen

Jos järestelmän tilavuus on alle lampöpumpun pienimmär. Ilmaa varaajasäiliö avaamalla liitäntä (XL8) varaajasäillön suositellun tilavuuden, asennetaan UKV 40 tilavuuden suu- paällä. rentamiseksi. 2. Täytä saillö tybiyysventttilin kautta.

Tilavuuden ja virtauksen suurentaminen ja lamponaksahtelujen vahentäminen

Jos jarestelmän tilavuus on alle lampopumpun pienimmän suositellun tilavuuden ja/tai virtausta rajoitetaan hallitsematomasti, asennetaan UKV 40 tilavuuden ja virtauksen suurentamiseksi.

Tilavuuden lisäminen ja lämpönaksahtelujen vahentäminen

Jos jarestelmän tilavuus on alle lampöpumpun pienimmän suositellun tilavuuden, asennetaan UKV 40 tilavuuden suurentamiseksi.

PUTKIASENNUS

tukkiasennukset on tehtäva voimassa olevien märäysten mukaisesti.

Tyhjennysventtiil asennetaan lammitysjarjestelmman menojtohton (XL1).

UKV 40:n järestelmään on asennettava 6 bar (0,6 MPa) varoventtilli.

Poistovesiputken pitä olla saman kokainen kuin varoenttiin liitäntä. Poistovesiputki tulee vetälaskevana ja hyvin tuettuna koko pituudeltaan vesitaskujen valttamiseksi, eikä se saa paastä jaatymään. Putken paa pitäjattä nakyville eikä sitä saa asettaa sahkokomponenttien laheisyyteen.

Varmista, etta tuleva vesi on puhdasta.

Jos olet epävarma, ota yhteyttä putkiasentajaan tai katso voimassa olevat asetukset.

TÄTTÖ

Varaajasaliö tayetään seuraavasti:

IaI. Ilmaa varaajasali oavaamalla liitant (XL8) varaajasallionu- paall.

1. Täytä saillio tyhjennysventtilin kautta.

2. Sulje liitanta vasta kun ainoastaan vetta alkaa vivrata liitannast (XL8) (aluksi tulee ilmansekaista vetta). Va-raajasailio on nyt taytety.

Tekniset tiedot

MITAT

UKV 40

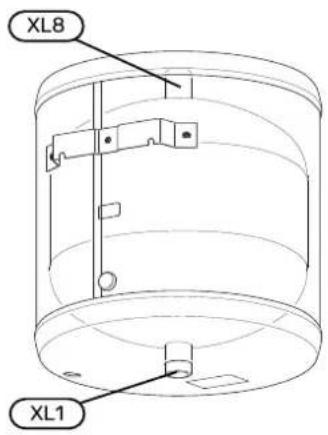

PUTKILIITÄNNÄT

UKV 40

TEKNISET TIEDOT

		UKV 40
		39litra
		16kgNe
		0,6 / 6N
		+4 - +95
Tuotenro.		088 470

ENERGIAMERKINTÄ

Valmistaja		NIBE
Malli		UKV-40
Hyötysuhdeluokka1		B
Lämpöhävikki	W	28
Tilavuus	I	39

1 Tuotteen tehokkuusluokka-asteikko A+ - F.

PUTKIER MITAT

Liftantä
		G1" sis.Lämmityjsjärvestelmän menojohtoXL1
		G1" sis.Liftantä lampöpumpustaXL8
