Tuotetyyppi	Puskurisäiliö lämpöpumpulle
Merkki	Nibe
Malli	UKV 20500
Tilavuus	98 litraa
Nettopaino	31 kg
Käyttöpaine max.	6 bar (0,6 MPa)
Käyttölämpötila-alue	+4 - +95 °C
Mitat (halkaisija x korkeus)	450 mm x 1012 mm
Hydrauliikkaliitännät	4 x G1" (sisäkierre): lämmitysmenovesi (XL1), lämmityspaluuvesi (XL2), lämpöpumppumenovesi (XL8), lämpöpumppupaluuvesi (XL9)
Säiliön materiaali	Teräs, polyuretaanieristys ja valkoinen maalattu ulkokuori
Energiatehokkuusluokka	C (asteikko A+ - F)
Lämpöhäviöt	60 W
Asennus	Seinäasennus, pystysuora
Huolto	Turvaventtiilin tarkastus 4 kertaa vuodessa; ilmaus löysäämällä XL1-liitintä
Mukana tulevat tarvikkeet	Kiinnitystuki
Tuotenumero	088 207

Usein kysytyt kysymykset - UKV 20500 Nibe

Mikä on UKV 20500 -puskurisäiliön tehtävä?

UKV 20500 on puskurisäiliö, joka lisää lämmitysjärjestelmän vesitilavuutta, varmistaa lämpöpumpun minimivirtauksen ja vähentää lämpötilahuippuja, mikä vähentää lämpöpumpun toistuvia käynnistyskertoja.

Miten UKV 20500 -puskurisäiliö asennetaan?

Se on asennettava kuivaan paikkaan, jonka lämpötila on >0°C, seinään kiinnitettynä mukana tulevalla tukiraudalla pystysuoraan. Hydrauliikkaliitännät on tehtävä voimassa olevien normien mukaisesti.

Mikä on suurin käyttöpaine?

Suurin käyttöpaine on 6 bar (0,6 MPa).

Miten puskurisäiliö ilmataan?

Ilmausta varten löysää yläosassa olevaa XL1-liitäntää, kunnes vettä tulee, ja kiristä sitten.

Mitä huoltoa tarvitaan?

Tarkista turvaventtiili noin neljä kertaa vuodessa avaamalla se manuaalisesti ja tarkistamalla veden virtaus. Jos vettä ei tule, vaihda se.

Voiko laitetta käyttää glykoliveden kanssa?

Käsikirja ei määrittele glykolin käyttöä. Jos olet epävarma, ota yhteyttä pätevään asentajaan.

Mitkä ovat UKV 20500:n mitat?

Halkaisija on 450 mm ja korkeus 1012 mm.

Mikä on laitteen paino?

Nettopaino on 31 kg.

Miten puskurisäiliö liitetään lämpöpumppuun?

Käytä liitäntöjä XL8 (lämpöpumpun meno) ja XL9 (lämpöpumpun paluu) G1-putkilla. Noudata ohjeen kytkentäkaavioita.

Mitä tehdä, jos lämmityksestä kuuluu ääntä?

Äänet voivat johtua lämpötilan vaihteluista. UKV 20500:n asennus stabiloi lämpötilaa ja vähentää näitä ääniä.

KÄYTTÖOHJE UKV 20500 Nibe

Tässä käsikirjassa selostetaan asennus- ja huoltotoimenpi-teitä, jotka tulisi teettää ammattilaisella.

Käsikirja tulee jättää asiakkaalle.

SARJANUMERO

Sarjanumero on tuotteen päällä.

MUISTA!

Ilmoita aina tuotteen sarjanumero vikailmoitusta tehtäessä.

Tätä laitetta saavat käyttää yli 8-vuotiaat lapset ja henkilöt, joiden fyysiset, aistiva-raiset tai henkiset kyvyt ovat rajoittuneet tai joilla ei ole riittävästi kokemusta tai tietoa, jos heille on opastettu tai kerrott laitteen turvallinen käyttö ja he ymmärtäjvät laitteen käyttöön liittyvät vaarateki-jät. Älä anna lasten leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta valvomatta.

Tämä on alkuperäinen käsikirja. Sitä e saa kääntää ilman NIBE:n lupaa.

Pidätämme oikeudet rakennemuutoksiin.

©NIBE 2023.

KIERRÄTYS

Anna tuotteen asentaneen asentajan tai jäteaseman huolehtia pakkauksen hävittämisestä.

Kun tuote poistetaan käytöstä, sitä ei saa hävittää tavallisen talousjätteen mukana. Se tulee toimittaa

Jäteasemalle tai jälleenmyyjälle, joka tarjoaa tämäntyppisen palvelun.

apTuotteen asianmukaisen hävittämisen laiminlyönti aiheuttaa tetkäyttäjälle voimassa olevan lainsäädännön mukaiset hallinnolliset seuraamukset.

SYMBOLIT

Tässä käsikirjassa mahdollisesti esiintyvien symbolien selitys.

HUOM!

Tämä symboli merkitsee ihmistä tai konetta uhkaa- vaa vaaraa.

MUISTA!

Tämä symboli osoittaa tärkeän tiedon, joka pitää ottaa huomioon laitteistoa asennettaessa tai huollettaessa.

MERKINTÄ

Tässä käsikirjassa mahdollisesti esiintyvien symbolien selitys.

YLEISTÄ

UKV 100 on suunniteltu ja valmistettu hyvän teknisen käytännön mukaisestil turvallisen toiminnan varmistamiseksi.

ASENNUSTEN TARKASTUS

Lämmitysjärjestelmä on tarkastettava ennen käyttöönottoa voimassa olevien määräysten mukaan. Tarkastuksen saa tehdä vain tehtävään pätevä henkilö.

√		HuomautusKuvaus	tus	PäiväysAlle
Lämmitysvesi (sivu 32)
	Sulkuventtiilit
	Varoventtiili

Käyttäjälle

HUOLTO

Järjestelmän varoventtiili on tarkastettava säännöllisesti (n. 4 kertaa vuodessa) toiminnan varmistamiseksi.

Tarkasta avaamalla varoventtiili käsin, jolloin poistoputkesta pitää valua vettä. Ellei näin käy, varoventtiili on viallinen ja se pitää vaihtaa.

HUOLTO

Jos laitteisto kaipaa huoltoa, ota yhteys asentajaan. Valmis- tenumero (PZ3) (14 numeroinen) ja asennuspäivä pitää aina mainita kaikissa yhteydenotoissa.

Vain NIBE:n toimittamia varaosia saa käyttää.

Asentajalle

YLEISTÄ

UKV 100 voidaan käyttää moniin eri tarkoituksiin.

UKV 100 voidaan käyttää lämmitysjärjestelmän ulkoiseen ohjaukseen. Lämpöpumppu lataa silloin UKV 100-varaajasäiliötä vaihtelevalla tai kiinteällä lauhdutuksella. Ulkoinen ohjaus ohjaa lämmönjakoa UKV 100-varaajasäiliöstä kuluttajille.

Jos lämmitysjärjestelmän virtausta voidaan kuristaa esim. patteritermostaateilla, UKV 100 voidaan asentaa välisäiliöksi. Tämä varmistaa tasaisen virtauksen lämpöpumpulle.

UKV 100 mahdollistaa suuremman virtauksen lämmitysjärjestelmään kuin lämpöpumpun kautta.

Joissakin asennuksissa esiintyy ns. lämpönapsahduksia lämpötilamuutosten aiheuttamien liikkeiden seurauksena. Tilapäisten lämpötilamuutosten ja siten lämpönaksahtelujen eliminoimiseksi UKV 100 asennetaan lämmitysjärjestelmän jälkeen.

UKV 100:ta voidaan myös käyttää järjestelmän tilavuuden kasvattamiseen toimintahäiriöiden välttämiseksi.

Varaajasäiliö koostuu kondenssieristetystä terässäiliöstä, joka on eristetty polyuretaanivaahdolla. Ulkovaippa on valkoiseksi maalattua peltiä ja päädyt ovat iskunkestävää muovia.

Lämminvesivaraaja on suunniteltu ja valmistettu enintään 6 baarin käyttöpaineelle.

Työlämpötila on +4 - +95 °C.

KULJETUS

UKV 100 on kuljetettava ja sitä on säilytettävä kuivassa.

ASENNUS

Lämminvesivaraaja on asennettava kuivaan tilaan, jonka lämpötila ei laske alle 0 °C.

ASENNUS

UKV 100 ripustetaan pystyasentoon seinälle. Asenna ensin mukana toimitettu ripustuskannatin seinälle ja ripusta sitten UKV 100 kannattimeen.

MUKANA TOIMITETUT KOMPONENTIT

Ripustuskannatin.

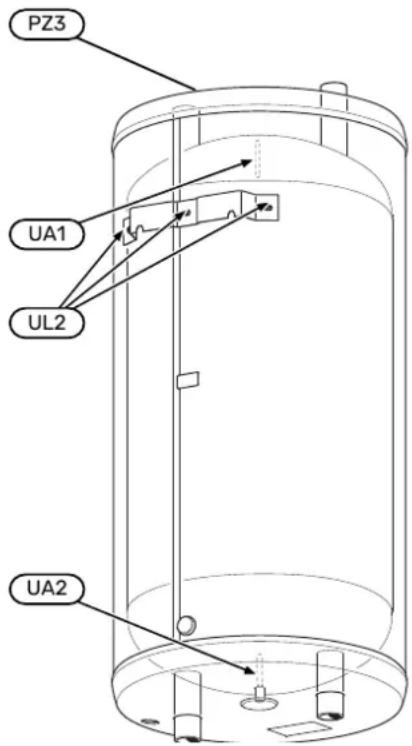

KOMPONENTTIEN SIJAINTI

UKV 100

	NimitysMerkintä
	Anturiputki 09,5 mmUA1
	Anturiputki 09,5 mmUA2
	Aukko seinäkiinnikkeelleUL2
	LaitekilpiPZ3

ASENNUS

Kaikki liitännät (myös käyttämättömät liitännät ja relät) eristää lämpöhävikkien minimoimiseksi.

LIITÄNNÄT

HUOM!

Nämä ovat periaatekaavioita. Laitteisto on suunniteltava voimassa olevien normien mukaisesti.

Tilavuuden lisääminenjalämpönaksahtelujen vähentäminen

Jos järjestelmän tilavuus on alle lämpöpumpun pienimmärl suositellun tilavuuden, asennetaan UKV 100 tilavuuden suurentamiseksi.

Tilavuuden ja virtauksen suurentaminen ja lämpönaksahtelujen vähentäminen

Jos järjestelmän tilavuus on alle lämpöpumpun pienimmän suositellun tilavuuden ja/tai virtausta rajoitetaan hallitsemattomasti, asennetaan UKV 100 tilavuuden ja virtauksen suurentamiseksi.

Tilavuuden lisääminen ja lämpönaksahtelujen vähentäminen

Jos järjestelmän tilavuus on alle lämpöpumpun pienimmän suositellun tilavuuden, asennetaan UKV 100 tilavuuden suurentamiseksi.

PUTKIASENNUS

tärtkiasennukset on tehtävä voimassa olevien määräysten mukaisesti.

Asennettu tyhjennysventtiili lämmitysjärjestelmän paluujoh-toon (XL2).

UKV 100:n järjestelmään on asennettava 6 bar (0,6 MPa) varoventtiili.

Poistovesiputken pitää olla saman kokoinen kuin varoventtiilin liitäntä. Poistovesiputki tulee vetää laskevana ja hyvin tuettuna koko pituudeltaan vesitaskujen välttämiseksi, eikä se saa päästä jäätymään. Putken pää pitää jättää näkyville eikä sitä saa asettaa sähkökomponenttien läheisyyteen.

Varmista, että tuleva vesi on puhdasta.

Jos olet epävarma, ota yhteyttä putkiasentajaan tai katso voimassa olevat asetukset.

TÄYTTÖ

Varaajasäiliö täytetään seuraavasti:

n1. Ilmaa varaajasäiliö avaamalla liitäntä (XL1) varaajasäiliön päällä.

1. Täytä säiliö tyhjennysventtiilin kautta.

2. Sulje liitäntä vasta kun ainoastaan vettä alkaa virrata liitännästä (XL1) (aluksi tulee ilmansekaista vettä). Varaajasäiliö on nyt täytetty.

Tekniset tiedot

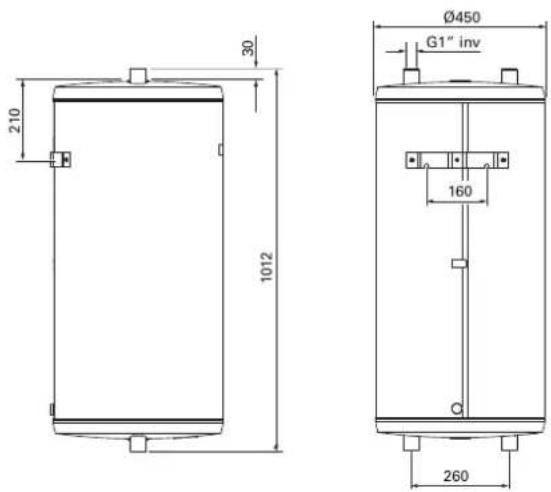

MITAT

UKV 100

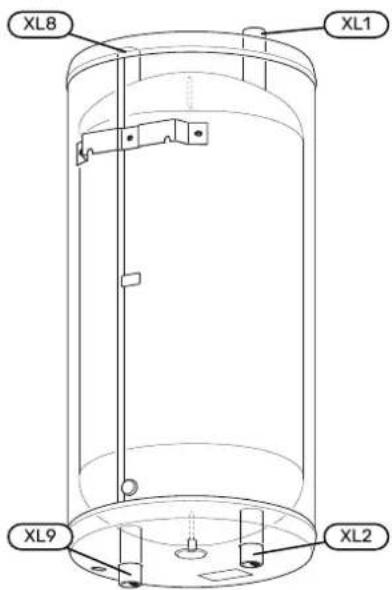

PUTKILIITÄNNÄT

UKV 100

PUTKIEN MITAT

Liitäntä
		G1" sis.Lämmitysjärjestelmän menojohtoXL1
		G1" sis.Lämmitysjärjestelmän paluujjohtoXL2
		G1" sis.Liitäntä lämpöpumpustaXL8
		G1" sis.Liitäntä lämpöpumppuunXL9

TEKNISET TIEDOT

		UKV100M
		98litraaTilavuus
		31kgNettopaino
Suurin työpaine		0,6 / 6MPa/bar
	°CSuurin -käyöslämpötila
Tuotenro.		088 207

ENERGIAMERKINTÄ

Valmistaja		NIBE
Malli		UKV-100
Hyötysuhdeluokka 1		C
Lämpöhävikki	W	60
Tilavuus	I	98

1 Tuotteen tehokkuusluokka-asteikko A+ - F.
