Produkttyp	Pufferspeicher für Wärmepumpe
Marke	Nibe
Modell	UKV 20500
Volumen	98 Liter
Nettogewicht	31 kg
Max. Betriebsdruck	6 bar (0,6 MPa)
Betriebstemperaturbereich	+4 bis +95 °C
Abmessungen (Durchmesser x Höhe)	450 mm x 1012 mm
Hydraulikanschlüsse	4 x G1" (Innengewinde): Heizungsvorlauf (XL1), Heizungsrücklauf (XL2), Wärmepumpenvorlauf (XL8), Wärmepumpenrücklauf (XL9)
Behältermaterial	Stahl mit Polyurethan-Isolierung und Außenbeschichtung aus weißem lackiertem Blech
Energieeffizienzklasse	C (Skala A+ bis F)
Wärmeverluste	60 W
Installation	Wandmontage, vertikal
Wartung	Überprüfung des Sicherheitsventils viermal jährlich; Entlüften durch Lösen des Anschlusses XL1
Mitgeliefertes Zubehör	Befestigungshalterung
Produktref.	088 207

Häufig gestellte Fragen - UKV 20500 Nibe

Welche Funktion hat der Pufferspeicher UKV 20500?

Der UKV 20500 ist ein Pufferspeicher, der das Wasservolumen des Heizsystems erhöht, einen Mindestdurchfluss für die Wärmepumpe sicherstellt und Temperaturspitzen reduziert, wodurch häufige Zyklen der Wärmepumpe begrenzt werden.

Wie installiere ich den Pufferspeicher UKV 20500?

Er muss an einem trockenen Ort mit Temperaturen >0°C installiert, mit der mitgelieferten Halterung an der Wand befestigt und in vertikaler Position aufgestellt werden. Die Hydraulikanschlüsse sind gemäß den geltenden Normen auszuführen.

Was ist der maximale Betriebsdruck?

Der maximale Betriebsdruck beträgt 6 bar (0,6 MPa).

Wie entlüfte ich den Pufferspeicher?

Zum Entlüften den oberen Anschluss XL1 lösen, bis nur noch Wasser austritt, dann wieder schließen.

Welche Wartung ist erforderlich?

Überprüfen Sie das Sicherheitsventil etwa viermal jährlich, indem Sie es manuell öffnen, um den Wasserfluss zu prüfen. Tritt kein Wasser aus, ersetzen Sie es.

Kann das Gerät mit Glykolwasser verwendet werden?

Das Handbuch spezifiziert die Verwendung von Glykol nicht. Im Zweifelsfall einen qualifizierten Installateur konsultieren.

Welche Abmessungen hat der UKV 20500?

Der Durchmesser beträgt 450 mm und die Höhe 1012 mm.

Was ist das Gewicht des Geräts?

Das Nettogewicht beträgt 31 kg.

Wie schließe ich den Pufferspeicher an die Wärmepumpe an?

Verwenden Sie die Anschlüsse XL8 (Wärmepumpenvorlauf) und XL9 (Wärmepumpenrücklauf) mit Rohren mit Durchmesser G1. Beachten Sie die Prinzipschaltbilder in der Anleitung.

Was tun bei Heizgeräuschen?

Geräusche können auf Temperaturschwankungen zurückzuführen sein. Die Installation eines UKV 20500 stabilisiert die Temperatur und reduziert diese Geräusche.

BEDIENUNGSANLEITUNG UKV 20500 Nibe

16Wichtige Informationen

18Für den Benutzer

39Technische gegevens

Romanian

Wichtige Informationen

SICHERHEITSINFORMATIONEN

In diesem Handbuch werden Installations- und Servicevorgänge beschrieben, die von Fachpersonal auszuführen sind

Dieses Handbuch verbleibt beim Kunden.

SERIENNUMMER

Die Seriennummer wird auf der Produktoberseite angegeben.

ACHTUNG!

Geben Sie stets die Seriennummer des Produkts an, wenn Sie einen Fehler melden.

Dieses Gerät darf von Kindern ab einem Alter von 8 Jahren sowie von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnden Erfahrungen und Wissen nur dann verwendet werden, wenn diese unter Aufsicht stehen oder eine Anleitung zur sicheren Benutzung des Geräts erhalten haben und sich der vorhandenen Risiken bewusst sind. Kinder dürfen nicht mit dem Gerät spielen. Eine Reinigung und Wartung durch den Benutzer darf nicht von Kindern ohne Aufsicht ausgeführt werden.

Dies ist ein Originalhandbuch. Eine Übersetzung darf nur nach Genehmigung durch NIBE stattnden

Technische Änderungen vorbehalten!

©NIBE 2023.

RECYCLING

Übergeben Sie den Verpackungsabfall dem Installateur, der das Produkt installiert hat, oder bringen Sie ihn zu den entsprechenden Abfallstationen.

Wenn das Produkt das Ende seiner Lebensdauer erreicht hat, darf es nicht über den normalen Hausmüll entsorgt werden. Stattdessen muss es bei speziellen Entsorgungseinrichtungen oder Händlern abgegeben werden, die diese Dienstleistung anbieten.

Eine unsachgemäße Entsorgung des Produkts durch den Benutzer zieht Verwaltungsstrafen gemäß geltendem Recht nach sich.

SYMBOLE

Erklärung der Symbole, die in diesem Handbuch abgebildet sein können.

HINWEIS!

Dieses Symbol kennzeichnet eine Gefahr für Personen und Maschinen.

ACHTUNG!

Dieses Symbol verweist auf wichtige Angaben dazu, was bei Installation oder Wartung der Anlage zu beachten ist.

KENNZEICHNUNG

Erklärung der Symbole, die auf den Produktetiketten abgebildet sein können.

ALLGEMEINES

UKV 100 ist gemäß guter Ingenieurpräkionstruiert und hergestellt, um eine sichere Nutzung zu gewährleisten.

INSTALLATIONSKONTROLLE

Die Heizungsanlage ist vor der Inbetriebnahme einer Installationskontrolle gemäß den geltenden Vorschriften zu unterziehen. Diese Kontrolle darf nur von sachkundigen Personen ausgeführt werden.

√		AnmerkungBeschreibung	schrift	DatumUnter
Heizungsmedium (Seite 20)
	Absperrventile
	Sicherheitsventil

Für den Benutzer

KONTROLLE UND WARTUNG

Das Sicherheitsventil in dem System, in dem der Speichertank installiert ist, muss regelmäßig kontrolliert werden (ca. viermal pro Jahr), um Blockierungen zu verhindern.

Bei der Kontrolle wird das Sicherheitsventil per Hand geönet. Dabei sollte Wasser durch das Überlaufrohr ießen.

Andernfalls ist das Sicherheitsventil defekt und muss ersetzt werden.

SERVICE

Wenden Sie sich bei Servicebedarf an den Installateur. Seriennummer (PZ3; 14 Ziern) und Installationsdatum sind stets anzugeben.

Es dürfen nur Ersatzteile verwendet werden, die von NIBE geliefert wurden.

Für UKV 100 existieren unterschiedliche Einsatzmöglichkeiten.

UKV 100 lässt sich bei der externen Steuerung des Heizsystems einsetzen. Die Wärmepumpe lädt in diesem Fall UKV 100 mit gleitender oder fester Kondensierung. Die externe Steuerung regelt die Wärmeverteilung von UKV 100 zum Verbraucher.

Wenn der Volumenstrom zum Heizsystem gedrosselt werden kann (z. B. mit Heizkörperthermostaten), wird ein UKV 100 als Puerspeicher montiert. Dies bewirkt einen sicheren Volumenstrom für die Wärmepumpe.

UKV 100 ermöglicht zudem einen höheren Volumenstrom zum Heizsystem als über die Wärmepumpe.

Bei bestimmten Installationen entstehen Knackgeräusche, die auf Bewegungen bei Temperaturänderungen beruhen. Um vorübergehende Temperaturänderungen und damit (Knackgeräusche durch Wärmeänderungen auszuschließen, wird eine UKV 100-Einheit im Anschluss an die Heizungsanlage montiert.

Mit UKV 100 kann darüber hinaus das Systemvolumen gesteigert werden, um Betriebsstörungen zu verhindern.

Der Puerspeicher besteht aus einem gegen Kondensation isolierten Stahlgefäß mit einer Isolierung aus Polyurethan. Die Außenverkleidung ist aus weißem, pulverbeschichtetem Stahlblech mit Stirnseiten aus schlagfestem Kunststo gefertigt.

Der Speichertank wird für einen maximalen Absicherungsdruck von 6 Bar konstruiert und hergestellt.

Die Arbeitstemperatur beträgt +4 bis +95 °C.

TRANSPORT

UKV 100 muss trocken transportiert und gelagert werden.

AUFSTELLUNG

Der Pufferspeicher muss in einem trockenen Raum mit einer Temperatur, die 0 °C nicht unterschreiten darf (frostfrei), installiert werden.

MONTAGE

UKV 100 wird vertikal an der Wand hängend montiert. Bringen Sie zunächst die mitgelieferte Aufhängekonsole an der Wand an und hängen Sie dann UKV 100 an der Konsole auf.

BEILIEGENDE KOMPONENTEN

Aufhängekonsole.

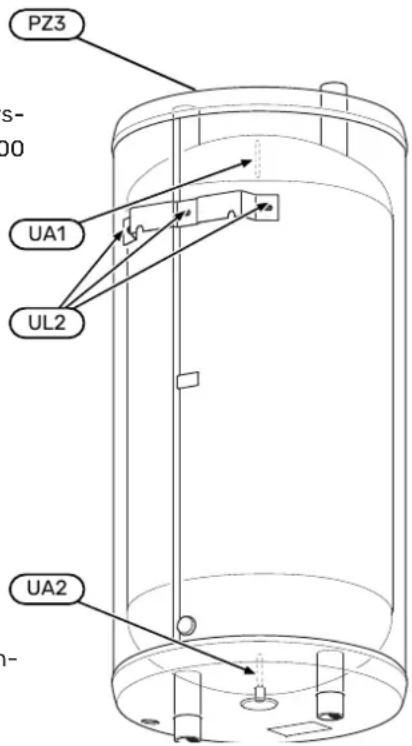

UKV 100

nung	BezeichnungBezeich-
	Tauchrohr 09,5 mmUA1
	Tauchrohr 09,5 mmUA2
	Önung für WandhalterungUL2
	SeriennummernschildPZ3

INSTALLATION

Alle Anschlüsse (auch nicht verwendete Anschlüsse und Die Rohrinstallation muss gemäß den geltenden Vorschriften Önungen) müssen isoliert werden, um Leerlaufverluste zuausgeführt werden.

minimieren.

ANSCHLUSSOPTIONEN

HINWEIS!

Dies sind Prinzipskizzen. Die tatsächliche Anlage muss gemäß den geltenden Normen geplant und montiert werden.

Volumenerhöhung und Reduzierung von Knackgeräuschen durch Wärmeänderungen

Wenn das Systemvolumen im Klimatisierungssystem unter dem empfohlenen Mindestvolumen für die Wärmepumpe liegt, ist ein UKV 100 zur Volumenstromvergrößerung zu stallieren.

Volumen-und Durchflussvergrößerungsowie Reduzierung von Knackgeräuschen durch Temperaturänderungen

Wenn das Systemvolumen im Klimatisierungssystem unter dem empfohlenen Mindestvolumen für die Wärmepumpe liegt bzw. der Volumenstrom unkontrolliert gedrosselt wird, ist ein UKV 100 zur Volumen- und Durchussvergrößerung zu installieren.

Volumenerhöhung und Reduzierung von Knackgeräuschen durch Wärmeänderungen

Wenn das Systemvolumen im Klimatisierungssystem unter dem empfohlenen Mindestvolumen für die Wärmepumpe liegt, ist ein UKV 100 zur Volumenstromvergrößerung zu installieren.

ROHRINSTALLATION

Die Rohrinstallation muss gemäß den geltenden Vorschriften ausgeführt werden.

Das Entleerungsventil wird am Rücklauf des Heizsystems montiert (XL2).

Das System, in dem UKV 100 installiert ist, muss mit einem Sicherheitsventil mit maximal 6 bar (0,6 MPa) bestückt werden.

Die Abmessungen des Überlaufrohrs müssen mit denen des Sicherheitsventils übereinstimmen. Das Überlaufrohr vom Sicherheitsventil muss über die gesamte Länge mit Gefälle verlegt werden. Darauf achten, dass die Anlage frostfrei und gut ausgesteift verlegt wird. Der Austritt des Überlaufrohrs muss im Sichtbereich liegen und darf sich nicht in der Nähe elektrischer Komponenten benden.

Stellen Sie sicher, dass das einströmende Wasser sauber ist.

Wenden Sie sich im Zweifelsfall an den Klempner bzw. konsultieren Sie die geltenden Normen.

BEFÜLLUNG

Der Brauchwasserspeicher wird wie folgt befüllt:

1. Entlüften Sie den Puerspeicher, indem Sie den An- in- schluss (XL1) an der Oberseite des Pufferspeichers lösen.
2. Befüllen Sie den Behälter durch das Entleerungsventil.
3. Wenn nur noch Wasser aus dem Anschluss austritt (XL1) (dieses enthält zunächst Lufteinschlüsse), kann der Anschluss geschlossen werden und der Puerspeicher gilt als befüllt.

Technische Daten

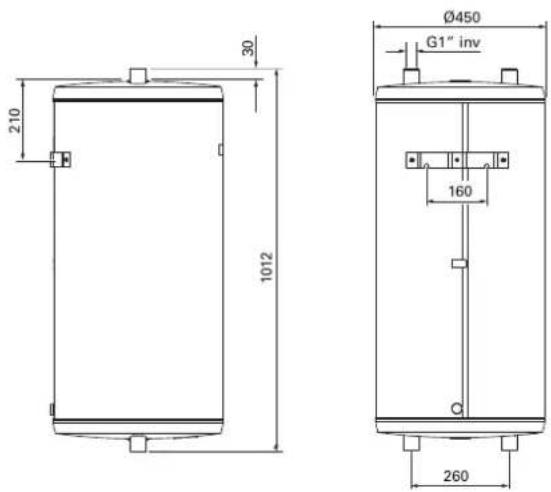

MABE

UKV 100

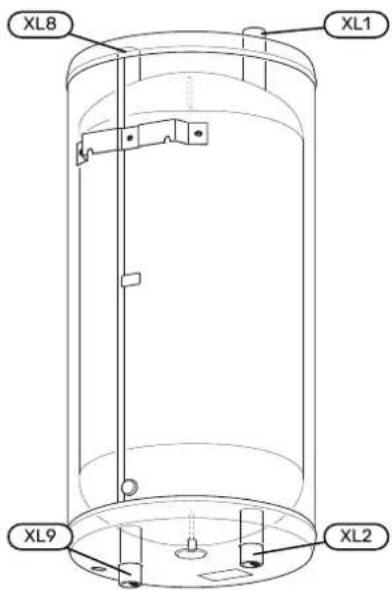

ROHRANSCHLÜSSE

UKV 100

ROHRABMESSUNGEN

Anschluss
	Vorlauf HeizsystemXL1	G1" Innen-durchm.
	Rücklauf HeizsystemXL2	G1" Innen-durchm.
	Anschluss von der WärmepumpeXL8	G1" Innen-durchm.
	Anschluss zur WärmepumpeXL9	G1" Innen-durchm.

TECHNISCHE DATEN

		UKV100M
		98IVolumen
		31kgNettogewicht
		0,6 / 6MPa/Bar)Max
	°CMax.4Arber5stemperatur
Art.nr.		088 207

ENERGIEVERBRAUCHSKENNZEICHNUNG

Hersteller		NIBE
Modell		UKV-100
Ezienzklasse 1		C
Wärmeverlust	W	60
Volumen	I	98

1 Skala für die Ezienzklasse des Produkts A+ bis F.
