| Producttype | Bufferboiler voor warmtepomp |
| Merk | Nibe |
| Model | UKV 20500 |
| Volume | 98 liter |
| Nettogewicht | 31 kg |
| Maximale werkdruk | 6 bar (0,6 MPa) |
| Bedrijfstemperatuurbereik | +4 tot +95 °C |
| Afmetingen (diameter x hoogte) | 450 mm x 1012 mm |
| Hydraulische aansluitingen | 4 x G1\" (binnendraad): aanvoer verwarming (XL1), retour verwarming (XL2), aanvoer warmtepomp (XL8), retour warmtepomp (XL9) |
| Materiaal van de tank | Staal met polyurethaanschuimisolatie en witte poedergecoate buitenlaag |
| Energie-efficiëntieklasse | C (schaal A+ tot F) |
| Warmteverlies | 60 W |
| Installatie | Aan de muur, verticaal |
| Onderhoud | Inspecteer de veiligheidsklep 4 keer per jaar; ontlucht door de aansluiting XL1 los te draaien |
| Meegeleverde accessoires | Montagebeugel |
| Productreferentie | 088 207 |
Veelgestelde vragen - UKV 20500 Nibe
Gebruikersvragen over UKV 20500 Nibe
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Warmtepomp in PDF-formaat gratis! Vind uw handleiding UKV 20500 - Nibe en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. UKV 20500 van het merk Nibe.
GEBRUIKSAANWIJZING UKV 20500 Nibe
34Belangrijke informatie
36Voor de gebruiker
Belangrijke informatie
VEILIGHEIDSINFORMATIE
In deze handleiding worden de installatie- en onderhouds procedures voor uitvoering door specialisten beschreven.
De handleiding moet bij de klant worden achtergelaten.
Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar of door personen met beperkingen van psychische, zintuigelijke of lichamelijke aard, of door personen met gebrek aan kennis en ervaring, wanneer zij onder toezicht staan en instructies hebben ontvangen om het apparaat veilig te gebruiken en zij de bijkomende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Het reinigen en onderhoud dat door de gebruiker mag worden uitgevoerd, kan niet zonder toezicht door kinderen worden uitgevoerd.
Dit is een vertaling van de originele handleiding. De handleiding mag niet worden vertaald zonder goedkeuring van NIBE.
Rechten om ontwerpwijzigingen door te voeren zijn voorbehouden.
©NIBE 2023.
ALGEMEEN
UKV 100 is ontworpen en gemaakt volgens goed technisch gebruik ^1 teneinde een veilig gebruik te garanderen.
Richtlijn Drukapparatuur 2014/68/EU Artikel 4 lid 3.
SERIENUMMER
Het serienummer staat boven op het product.

LET OP!
Vermeld bij het doorgeven van een storing altijd het serienummer van het product.
TERUGWINNING

Laat het afvoeren van de verpakking over aan de installateur van het product of aan speciale afvalstations.
Doe gebruikte producten niet bij het normale huis-houdelijke afval. Breng het naar een speciaal afvalstation of naar een dealer die dit type service aanbiedt.
Het onjuist afvoeren van het product door de gebruiker leidt tot boetes volgens de actuele wetgeving.
SYMBOLEN
Uitleg van symbolen die in deze handleiding gebruikt kunnen worden.

Voorzichtig!
Dit symbool duidt aan dat een persoon of de machine gevaar loopt.

LET OP!
Dit symbool duidt belangrijke informatie aan over zaken waar u rekening mee moet houden tijdens installeren of onderhouden van de installatie.
KEURMERK
Uitleg van symbolen die op label(s) van het product kunnen staan.
INSPECTIE VAN DE INSTALLATIE
Volgens de geldende voorschriften moet de verwarmingsinstallatie aan een inspectie worden onderworpen voordat deze in gebruik wordt genomen. De inspectie moet door een daartoe bevoegd persoon worden uitgevoerd.
| √ | OpmerkingenBeschrijving | ning | DatumHand | |
| Afgifte systeem (pagina 38) | ||||
| Afsluiters | ||||
| Overstortventiel | ||||
Voor de gebruiker
ONDERHOUD
De veiligheidsklep in het systeem waarin het buervat is geïnstalleerd, moet regelmatig worden geïnspecteerd (ongeveer vier keer per jaar) om vastzitten te voorkomen.
Voor het controleren van de klep opent u de veiligheidsklep handmatig en controleert u of er water door de afvoerleiding stroomt. Als dit niet gebeurt, is de veiligheidsklep defect en moet deze worden vervangen.
SERVICE
Neem voor service contact op met de installateur. Vermeld altijd het serienummer (PZ3) (14 cijfers) en de installatiedatum.
Er mag alleen gebruik worden gemaakt van reserveonderde- len die worden geleverd door NIBE.
De UKV 100 kan op diverse manieren worden toegepast.
UKV 100 kan worden gebruikt bij een externe naregeling van het afgiftesysteem. De warmtepomp voedt de UKV 100 dan conform de stooklijnregeling of vaste temperatuurinstelling.
De externe naregelfunctie verzorgt de warmtedistributie van de UKV 100 naar het afgiftesysteem.
Als de aanvoer naar het afgiftesysteem kan worden beperkt met bijvoorbeeld thermostatische radiatorkranen, installeert u een UKV 100 als buertank. Dit zorgt ervoor dat de warmtepomp zijn warmte kwijt kan.
UKV 100 maakt het ook mogelijk een grotere volumestroom te krijgen naar het afgiftesysteem dan alleen via de warmtepomp.
Bij sommige installaties treden zogenaamde warmtetikken op als gevolg van veranderingen in de warmtevraag tijdens temperatuurveranderingen. Om tijdelijke temperatuurveranderingen weg te nemen en daarmee warmtetikken te voorkomen, installeert u een UKV 100 als buer tussen de warmtepomp en het afgiftesysteem.
UKV 100 kan ook worden gebruikt om het systeemvolume te vergroten en daarmee storingen te voorkomen.
Het buervat bestaat uit een dampdicht stalen vat met een polyurethaan isolatie. Buitenbekleding van wit, poedergecoat plaatmetaal met uiteinden van duurzaam kunststof.
De accumulator tank is ontworpen en gemaakt voor een maximale uitschakeldruk van 6 bar.
De werktemperatuur is +4 tot +95 °C.
TRANSPORT
UKV 100 dienen verticaal en droog te worden vervoerd en opgeslagen.
MONTAGE
Het buffervat moet worden geïnstalleerd op een droge plaats bij een temperatuur die niet lager wordt dan 0 °C (vorstvrij).
MONTAGE
De UKV 100 moet verticaal hangend aan de muur worden geïnstalleerd. Installeer eerst de meegeleverde montagebeugel op de muur, en hang vervolgens de UKV 100 aan de beugel.
GELEVERDE COMPONENTEN
Ophangbeugel.
| NaamAanduiding | |
| en | Dompelbuis 09,5 mmUA1 |
| t | Dompelbuis 09,5 mmUA2 |
| Openingen voor wandbeugelUL2 | |
| SerienummerplaatjePZ3 |
INSTALLATIE
Alle aansluitingen (inclusief aansluitingen of openingen dieidingen moeten volgens de geldende normen en richtlijnen niet worden gebruikt) moeten geïsoleerd worden om het worden aangesloten.
energieverlies tot een minimum te beperken.
KOPPELINGEN

Voorzichtig!
Dit zijn schematische weergaven. Daadwerkelijke installaties moeten worden gepland conform toe-passelijke standaarden.
Volumeverhoging en vermindering van warmtepieken
Er wordt een UKV 100 geïnstalleerd als volumeverhoger i die gevallen waarin het systeemvolume in het afgiftesysteem lager is dan het minimaal aanbevolen volume voor de warmtepomp.
Volume- en debietverhoger en reductie in warmtepieken
Er wordt een UKV 100 geïnstalleerd als volume- en debietverhoger in die gevallen waarin het systeemvolume in het afgiftesysteem lager is dan het minimaal aanbevolen volume voor de warmtepomp en/of het debiet wordt beperkt zonder controle.
Volumeverhoging en vermindering van warmtepieken
Er wordt een UKV 100 geïnstalleerd als volumeverhoger in die gevallen waarin het systeemvolume in het afgiftesysteem lager is dan het minimaal aanbevolen volume voor de warmtepomp.
De aftapklep wordt geïnstalleerd op de retourleiding van het verwarmingssysteem (XL2).
Het systeem waar de UKV 100 is geïnstalleerd, moet worden voorzien van een overstortventiel van max. 6 bar (0,6 MPa).
De overstortleiding moet dezelfde diameter hebben als de overstortventielen. Fixeer de overstortleiding vanaf het overstortventiel over de gehele lengte schuin omlaag en zorg ervoor dat deze vorstbestendig is en goed wordt ondersteund. De uitstroomopening van de overstortleiding moet zichtbaar zijn en mag niet te dicht bij elektrische componenten worden geplaatst.
Zorg ervoor dat ingaand water schoon is.
Neem bij onzekerheid contact op met uw installateur of be- kijk de geldende standaarden.
VULLEN
Vul het buervat als volgt:
In Ontlucht het buervat door de aansluiting (XL1) los te nemen aan de bovenkant van het buervat.
-
Vul het vat via de aftapklep.
-
Wanneer er uitsluitend water uit de aansluiting (XL1) komt (eerst is er sprake van een mix van lucht en water), kan de aansluiting worden gesloten en is het buervat gevuld
Technische gegevens

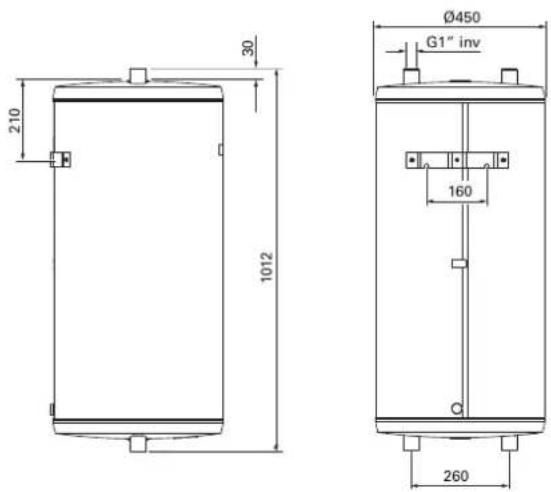

AFMETINGEN
UKV 100

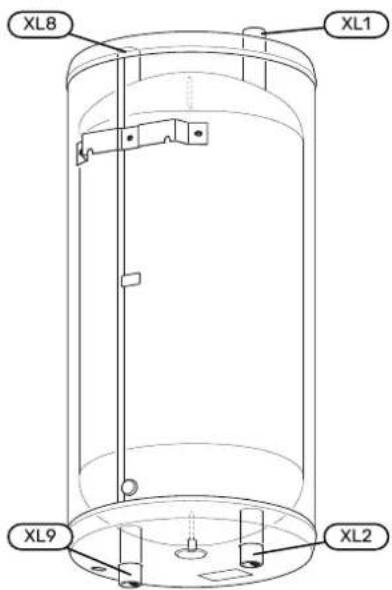

AANSLUITING VAN DE LEIDINGEN
UKV 100

AFMETINGEN LEIDING
| Aansluiting | ||
| G1" int.Aanvoerleiding, verwarmingssysteemXL1 | ||
| G1" int.Retourleiding, verwarmingssysteemXL2 | ||
| G1" int.Aansluiting vanaf de warmtepompXL8 | ||
| G1" int.Aansluiting naar de warmtepompXL9 | ||
TECHNISCHE SPECIFICATIES
| UKV100M | ||
| 98literVolume | ||
| Netto gewicht | 31kg | |
| Max. werkdruk | MPa/bar | 0,6 / 6 |
| Max. bedrijfstemperatuur | °C | +4 - +95 |
| Ond.nr. | 088 207 |
ENERGIELABEL
| Naam leverancier | NIBE | |
| Model leverancier | UKV-100 | |
| Eciëntieklasse 1 | C | |
| Warmteverlies | W | 60 |
| Volume | I | 98 |
1 Schaal voor de eciëntieklasse van het product A+ tot F.
