Type product	Lucht-water warmtepomp
Merk	Nibe
Model	PUB2 300
Afmetingen (H x B x D)	Ongeveer 600 x 600 x 800 mm
Gewicht	Ongeveer 80 kg
Stroomvoorziening	230 V, enkelfase, 50 Hz
Verwarmingscapaciteit	Tot 10 kW (afhankelijk van omstandigheden)
Warmwatercapaciteit	Geïntegreerde 300 L tank (model PUB2 300)
Koelmiddel	R410A (raadpleeg handleiding voor exact type)
Energielabel	A++ (typisch)
Functies	Verwarmen, koelen, warmwaterproductie
Bediening	Digitaal display en afstandsbediening
Installatie	Binnenunit met aparte buitenunit (splitsysteem)
Geluidsniveau	~30 dB (binnenunit)
Onderhoud	Regelmatig reinigen van luchtfilter; jaarlijkse professionele controle
Veiligheidskenmerken	Oververhittingsbeveiliging, vorstbeveiliging, overdrukventiel
Beschikbaarheid reserveonderdelen	Verkrijgbaar via Nibe erkende servicecentra
Garantie	2 jaar (standaard, kan variëren per regio)

Veelgestelde vragen - PUB2 300 Nibe

Hoe installeer ik de Nibe PUB2 300 warmtepomp?

Installatie dient te worden uitgevoerd door een gekwalificeerde technicus. Zorg voor de juiste locatie, elektrische aansluiting en leidingwerk voor de warmwatertank. Raadpleeg de handleiding voor gedetailleerde installatie-instructies.

Wat is het aanbevolen onderhoudsschema?

Reinig het luchtfilter elke 3 maanden en plan een jaarlijkse professionele inspectie om koelmiddelniveaus en systeemcomponenten te controleren.

Hoe kan ik het systeem resetten na een storing?

Schakel de unit uit, wacht 5 minuten en start opnieuw. Als het probleem aanhoudt, controleer dan de foutcodes in de handleiding of neem contact op met een servicemonteur.

Welk koelmiddel gebruikt de PUB2 300?

Het gebruikt R410A koelmiddel. Controleer het label op de buitenunit ter bevestiging. Sommige modellen gebruiken mogelijk R32.

Hoe pas ik de temperatuurinstellingen aan?

Gebruik het bedieningspaneel om de gewenste verwarmings- en warmwatertemperaturen in te stellen. Raadpleeg de handleiding voor geavanceerde instellingen.

Hoe efficiënt is de PUB2 300 warmtepomp?

Het heeft een energielabel tot A++ met een COP (prestatiecoëfficiënt) van ongeveer 4,0 onder standaardomstandigheden.

Kan de PUB2 300 ook koelen?

Ja, het is een omkeerbare warmtepomp die kan koelen. Schakel modi via het bedieningspaneel.

Wat moet ik doen als de waterdruk daalt?

Controleer het expansievat en de manometer. Raadpleeg de handleiding voor het opnieuw onder druk zetten van het systeem tot de aanbevolen druk.

Waar kan ik reserveonderdelen vinden voor de PUB2 300?

Neem contact op met erkende Nibe servicecentra of bezoek de Nibe website. Gebruik het modelnummer om compatibiliteit te garanderen.

Hoe luid is de binnenunit?

De binnenunit werkt op ongeveer 30 dB, wat erg stil is en geschikt voor installatie binnenshuis.

GEBRUIKSAANWIJZING PUB2 300 Nibe

NL Gebruikers- en installatiehandleiding - Buffervat

28Belangrijke informatie

31Voor de gebruiker

Belangrijke informatie

ALGEMEEN

PUB2/PUB2 DS 160-500 is ontworpen en gemaakt volgens goed technisch gebreinde een veilig gebruik te garanderen.

VEILIGHEIDSINFORMATIE

In deze handleiding worden de installatie- en onderhouds procedures voor uitvoering door specialisten beschreven.

De handleiding moet bij de klant worden achtergelaten.

Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar of door personen met beperkingen van psychische, zintuigelijke of lichamelijke aard, of door personen met gebrek aan kennis en ervaring, wanneer zij onder toezicht staan en instructies hebben ontvangen om het apparaat veilig te gebruiken en zij de bijkomende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Het reinigen en onderhoud dat door de gebruiker mag worden uitgevoerd, kan niet zonder toezicht door kinderen worden uitgevoerd.

Rechten om ontwerpwijzigingen door te voeren zijn voorbehouden.

©NIBE 2019.

SYMBOLEN

Voorzichtig!

Dit symbool duidt aan dat een persoon of de machine gevaar loopt.

LET OP!

Dit symbool duidt belangrijke informatie aan over zaken waar u rekening mee moet houden tijdens installeren of onderhouden van de instal- latie.

SERIENUMMER

Het serienummer staat boven op het product.

LET OP!

Voor onderhoud en ondersteuning hebt u het serienummer van het product (14 cijfers) nodig.

TERUGWINNING

Laat het afvoeren van de verpakking over aan de installateur van het product of aan speciale afvalstations.

Doe gebruikte producten niet bij het normale huishoudelijke afval. Breng het naar een speciaal afvalstation of naar een dealer die dit type service aanbiedt.

Het onjuist afvoeren van het product door de gebruiker leidt tot boetes volgens de actuele wetgeving.

INSPECTIE VAN DE INSTALLATIE

Volgens de geldende voorschriften moet de verwarmingsinstallatie aan een inspectie worden onderworp voordat deze in gebruik wordt genomen. De inspectie moet door een daartoe bevoegd persoon wordt

		OpmerkingenBeschrijving	ning	DatumHandteke-
Warmtapwater (pagina 36)
	Afsluiters
Koud water (pagina 36)
	Afsluiters
	Terugslagklep
	Overstortventiel
	Onderdrukventiel
	Mengklep

Voor de gebruiker

ONDERHOUD

OVERSTORTVENTIEL (NIET BIJGELEVERD)

Uit de inlaatcombinatie van de boiler ontsnapt soms wat water als warm water is gebruikt. Dit komt doordat het koude water bij binnenkomst in de boiler uitzet bij het verhitten, waardoor de druk toeneemt en de veiligheids-klep opengaat.

De werking van de veiligheidskleppen moet regelmatig worden gecontroleerd (circa vier keer per jaar) om te voorkomen dat deze vast gaan zitten.

Open het overstortventiel handmatig om dit te controle- ren en kijk of er water door de overloopleiding stroomt. Als dit niet het geval is, is het overstortventiel defect en moet dit worden vervangen.

SYSTEEM LEEGMAKEN

1. Sluit de inkomende aanvoer naar de spiraal.
2. Sluit de koudwatertoevoer af.
3. Neem de afdekking van de aftapklep los en installeer een geschikte slang.
4. Open de aftapklep.

Tijdens het aftappen moet in de boiler lucht worden binnengelaten door een warmwateraansluiting (XL4) of een warmtapwaterkraan los te draaien.

Om te garanderen dat de boiler volledig leegloopt, moet er een slang of een leiding met een uitlaat onder het laagste niveau van de boiler worden aangesloten op de aftapopening of aftapklep. Als de boiler op een vorstgevoelige locatie wordt geïnstalleerd, moet de boiler worden geleegd als deze niet wordt gebruikt. Door vorst kan de boiler openbarsten.

SERVICE

Neem voor service contact op met de installateur. Vermeld altijd het serienummer (PF3) (14 cijfers) en de installatiedatum.

Er mag alleen gebruik worden gemaakt van reserveonderdelen die worden geleverd door NIBE.

PUB2/PUB2 DS 160-500 mag alleen verticaal worden geïnstalleerd.

ALGEMEEN

PUB2/PUB2 DS 160-500 is een serie buffervaten/boilers. Schoefd en in positie geheven (gebruik het hijsoog a die aangesloten kunnen worden op gas- of oliegestookte de bovenkant van de PUB2 DS 500). boilers.

De watertank bestaat uit een stalen mantel met een koperen bekleding ter bescherming tegen corrosie. De PUB2/PUB2 DS 160-500 is voorzien van twee spiralen.

DePUB2/PUB2 DS 160-500 is ontworpen en gemaakt voor een maximale uitschakeldruk van 10 bar. De maxi- maal toegestane temperatuur is 90 °C. Het gebied waar de PUB2/PUB2 DS 160-500 worden geplaatst, moet vorstvrij zijn en zijn voorzien van afw. tering in de vloer.

De max. werkdruk in de spiraal is 20 bar en de max. werktemperatuur in de spiraal is 120 °C.

Op 500 L-reservoirs bestaat de isolatie uit Neopor 55 nm polyester eece, wat voor een uitstekende warmte-isolatie zorgt. De isolatie en de grijze kunststof buitenbekle- ding kunnen eenvoudig worden verwijderd om het pro- duct gemakkelijker te kunnen verplaatsen, bijvoorbeeld door deuropeningen.

Op de andere boilergroottes is de isolatie polyurethaan, dat voor uitstekende warmte-isolatie zorgt. De buiten-mantel is van grijze kunststof.

PUB2/PUB2 DS 160-500 is uitgerust met een dom buis om de tapwaterverwarming te kunnen regelen.

GELEVERDE COMPONENTEN

Afdekschijven

Isolatiedop

TRANSPORT

De PUB2/PUB2 DS 160-500 dient verticaal en droog te worden vervoerd en opgeslagen. Tijdens het naar binnen dragen kan de PUB2/PUB2 DS 160-500 echter voorzichtig op de achterkant worden neergelegd.

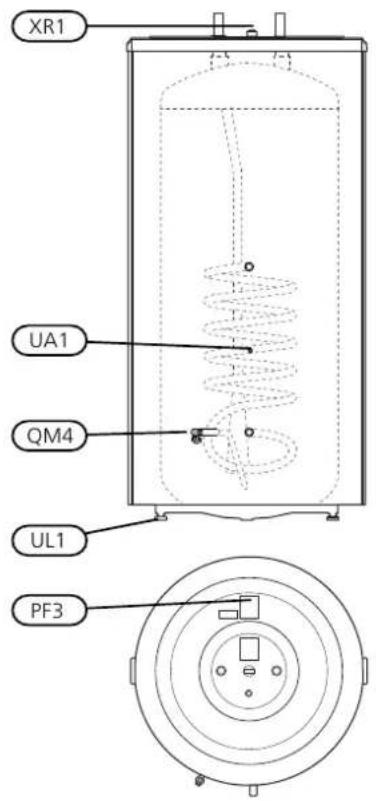

PUB2 500PUB2 160 - 300

	NaamAanduiding
	Beluchter (niet inbegrepen bij de levering)FL6
	Overstortventiel (niet inbegrepen bij de levering)FL10
	Mengklep (niet inbegrepen bij de levering)FQ1
	AftapkraanQM4
	Afsluiter (niet inbegrepen bij de levering)QM40
	Terugslagklep (niet inbegrepen bij de levering)RM1
	Dompelbuis, aansluiting warmtepomp BT6, ∅ 11 mm (int.)UA1
	StelvoetenUL1
	HijsoogXR1
	SerienummerplaatjePF3

PUB2 DS 500PUB2 DS 160 - 300

	NaamAanduiding
	AftapkraanQM4
	Dompelbuis, aansluiting warmtepomp BT6, ∅ 11 mm (int.)UA1
	Dompelbuis, externe warmtebron, zonne-energie, ∅ 11 mm (int.)UA2
	StelvoetenUL1
	HijsoogXR1
	SerienummerplaatjePF3

DE ISOLATIE VERWIJDEREN

De isolatie van de PUB2 DS 500 kan worden verwijderd, zodat u gemakkelijker kunt werken in een beperkte ruimte.

• Schroef het hijsoog aan de bovenkant los.
• Til de kunststof bovenkant en de bovenisolatie weg.

- Verwijder de verbindingsplaten die de isolatiemantelhelften bij elkaar houden. Gebruik geen gereedschappen bij het demonteren.

- Haak de helften van de isolatiemantel los en verwijder deze. De buitendiameter is zonder de isolatiemantels ca. 200 mm kleiner.

De afbeelding toont de PUB2 DS 500

zonder isolatie

demonteren van de verbindingsplaat.

Isolatie verwijderdGebruik geen gereedsch

De montage moet in omgekeerde volgorde worden uitgevoerd.

Installeer de meegeleverde isolatiedoppen om alle aan- sluitingen en in de opening voor het hijsoog. Bevestig tot slot op elke verbinding alle bijgeleverde rosetten door deze op de verbindingen te drukken.

In sommige gevallen zijn er meer isolatiedoppen mee- geleverd dan nodig zijn.

LET OP!

Bevestig de rozetten en de isolatiedoppen voordat u de leiding installeert.

INSTALLATIE

LET OP!

Breng de bijgeleverde afdekringen aan vo u de leidingen installeert. De afdekringen zelfhechtende achterkanten moeten worden aangebracht op de betreffende aansluiting ze over de aansluitingen te duwen.

Alle aansluitingen (inclusief aansluitingen of openingen van de niet-gebruikte hijsogen) moeten worden geïsoleerd om het energie lies zo klein mogelijk te houden.

Leidingen moeten volgens de geldende normen richtlijnen worden aangesloten.

Voorzichtig!

PUB2/PUB2 DS 160-500 moet worden met water alvorens te beginnen met de laadspiraal.

De PUB2/PUB2 DS 160-500 moet worden vo de benodigde kleppen, zoals overstortventielen, kranen, terugslagkleppen en beluchters.

De PUB2/PUB2 DS 160-500 moet worden uitgePstmainet zijde (spiraal).

een mengklep, die de temperatuur van uitgaand heet

water beperkt tot 60 °C. Als deze klep niet wordt aange-

bracht, moeten er andere maatregelen worden getroffen

om het risico van brandwonden te voorkomen.

Gebruik een interne steunhuls als een kunststof of roodkoperen leiding wordt aangesloten. Leid vanaf 25 overstortventiel een afvoerleiding naar een geschikte afvoer. De afvoerleiding moet dezelfde diameter heb als het overstortventiel. Fixeer de overstortleiding va het overstortventiel over de gehele lengte schuin on en zorg ervoor dat deze vorstbestendig is en goed ondersteund. De uitstroomopening van de overstortler ding moet zichtbaar zijn en mag niet te dicht bij elektrische componenten worden geplaatst.

Zorg ervoor dat ingaand water schoon is. Bij gebruik van 300/PUB 5001

een eigen bron moet misschien een extra water HeP2 DS 160/300/5002

worden toegevoegd.

Neem bij onzekerheid contact op met uw installateur of bekijk de geldende standaarden.

VULLEN

Vul de boiler als volgt:

1. Open een warmtapwaterkraan in het systeem.

ordat 2. Open de afsluiter voor het inkomende koude water met Deze afsluiter moet vervolgens volledig open blijven staan tijdens bedrijf. door

1. De warmtapwaterkraan kan alleen worden afgesloten als de boiler gevuld is, wat wil zeggen dat leen water uit de kraan komt (in eerste instantie komt er een mengsel van lucht en water uit de jever- kraan).

LAADSPIRAAL

Bij het bepalen van de watersnelheid mag de watersr held 1,5 m/s niet worden overschreden in het geval een continue laadstroom. Dit komt overeen met een wateraanvoer van ca. 1650 l/u voor een spiraal van mm (PUB2/PUB2 DS 160-500).

gepuld De aanvoertemperatuur naar de spiraal mag niet hoger zijn dan 120 °C en de werktemperatuur in de PUB2/PUB2 DS 160-500 niet hoger dan 90 °C.

Het risico van luchtbellen in de spiraal is weggenome zien van doordat de inlaataansluiting het hoogste punt is. afsluit-

DRUKVERLIES DIAGRAM

erRsimainet zijde (spiraal).

heet

Drukval over spiraal wordt aange-

(KPa) etroffe

35

Stroom
(l/h)

PUB 300/PUB 5001 bruik van

RUB2 DS 160/300/5002

PUB 160/PUB 2103

Technische gegevens

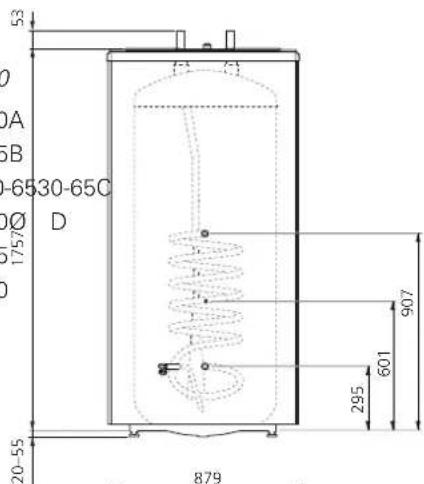

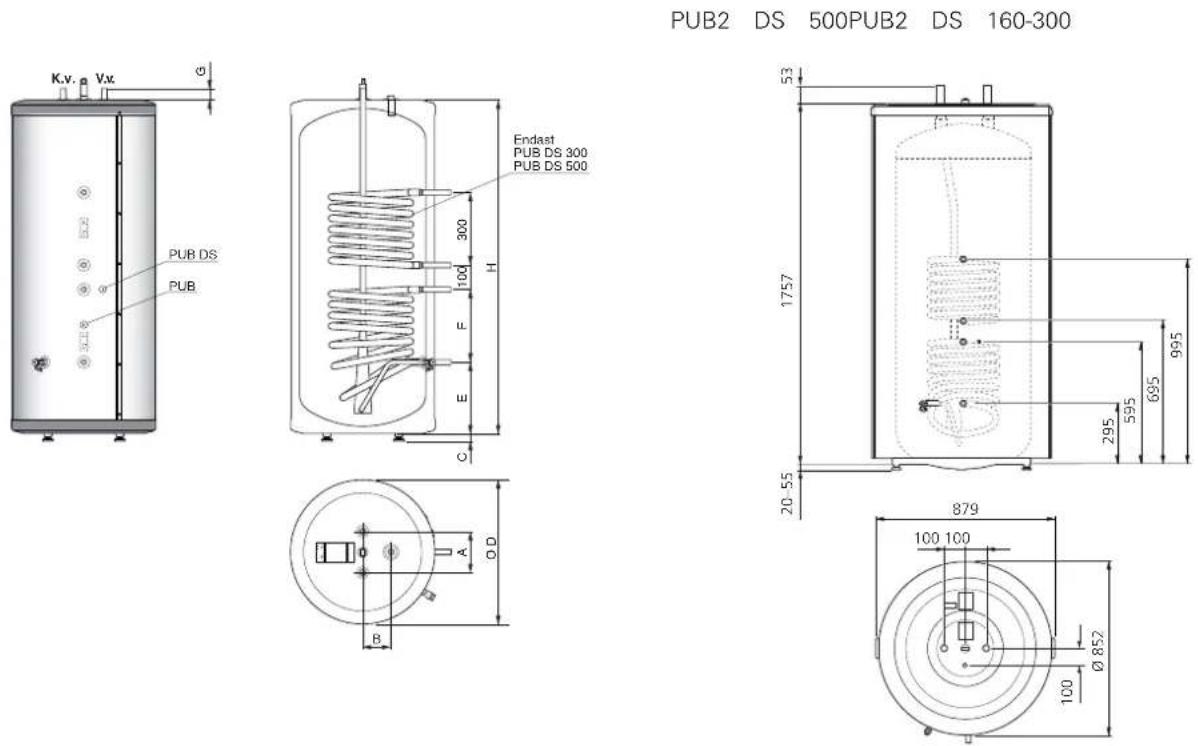

AFMETINGEN

PUB2 500

				PUB2	DSPUB2
					3001603
					1701701
					1151151
					30-6530-6
					6006006
					3002653
					3003606
G	45	45	50	45	50
H	980	1210	1380	980	1380

Afmetingen bij benadering in mm

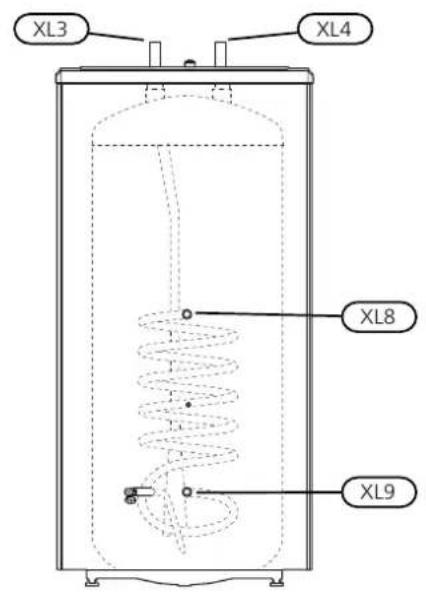

PUB2 500PUB2 160-300

PUB2 DS 500PUB2 DS 160-300

			PUB2 500PUB2 160-30
			∅ 35 mm∅ 22 mmk
			∅ 35 mm∅ 22 mmv
		∅ 22 mmKoppelingsaansluiting,
		∅ 22 mmKoppelingsaansluiting,
		∅ 22 mmAansluiting, ingaande
		∅ 22 mmAansluiting, uitgaande

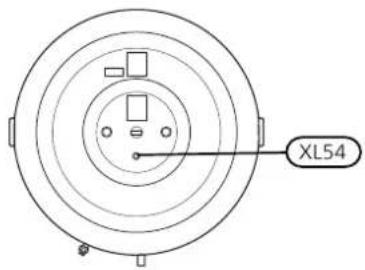

XL54	Aansluiting voor thermometer of warmtapwatercirculatie	G 12

*Alleen de PUB2 DS 300 en de PUB2 DS 500

TECHNISCHE SPECIFICATIES

						PUB2 DSPUB2
								500300
1								CCBC0
								852600
isolatie ∅								668-6
Hoogte (excl. stelpoten)	mm	980	1210	1380	1757	980	1380	1757
								1970152
Netto gewicht	kg	56	68	73	140	63	100	158
Max. druk, boiler	bar/MPa	10/1,0
Max. druk, laadspiraal	bar/MPa	20/2,0
Max. werktemperatuur in de	boileC	90
Max. werktemperatuur in de raal	spi°C	120
Lengte, spiraal	m	4,25	4,25	6,3	6,3	7,4	2x7,4	2x7,4
Verwarmingsoppervlak, spiraal	m^2	1,4	1,4	1,9	1,9	1,8	2x1,8	2x1,8
Primaire aanvoer	l/u	1200	1200	1300	1300	100	2x1000	2x1000
Continue warmtapwatercapaciteit 80/10-45 °C	l/u	580	730	880	880	600	1150	1150
Warmteoverdracht 80/10-45 °C2	kW	26	29	39	39	24	47	47
Opwarmtijd 80/10 - 60 °C3	min.	28	35	35	62
Corrosiebeveiliging		Koper
Ond.nr.		087 400	087 410	087 420	081 086	087 440	087 460	081 087

^1 Schaal voor de ef ciëntieklasse van het product A+ tot F.
^2 De capaciteit verwijst naar gebruik voor de continue warmtapwatercapaciteit, waarbij de voorraad warmtapwater is niet is inbegrepen.
^3 De waarden gelden bij een primaire aanvoer van 1000 l/u

ENERGIELABEL

Naam leverancier		NIBE
Model leverancier		PUB2 160	PUB2 210	PUB2 300	PUB2 500	PUB2 DS 160	PUB2 DS 300	PUB2 DS 500
Ef ciëntieklasse		B	B	C	C	B	C	C
Warmteverlies	W	53	62	92	111	53	92	111
Volume	I	160	210	270	500	160	270	500
