| Produkttyp | Pufferspeicher für Wärmepumpe |
| Marke | Nibe |
| Modell | UKV 40 |
| Volumen | 39 Liter |
| Gewicht | 16 kg |
| Maximaldruck | 6 bar (0,6 MPa) |
| Betriebstemperatur | +4 °C bis +95 °C |
| Referenz | 088 470 |
| Energieeffizienzklasse | B |
| Wärmeverlust | 28 W |
| Hydraulischer Anschluss Vorlauf (XL1) | G1" Innengewinde |
| Hydraulischer Anschluss von Wärmepumpe (XL8) | G1" Innengewinde |
| Behältermaterial | Stahl mit Polyurethan-Isolierung |
| Außenbeschichtung | Weiß pulverbeschichtetes Blech mit widerstandsfähigen Kunststoffenden |
| Montage | Wandmontage vertikal, inklusive Befestigungshalterung |
| Hauptfunktionen | Volumenvergrößerung, Temperaturspitzenreduzierung, Schutz vor Heizgeräuschen, hydraulische Trennung |
| Wartung | Sicherheitsventil 4-mal pro Jahr prüfen; für die Wartung den Installateur kontaktieren |
| Sicherheit | Sicherheitsventil max. 6 bar; frostfreie Umgebungstemperatur (min. 0 °C) |
| Ersatzteile | Nur Original NIBE-Teile |
| Konformität | Druckgeräterichtlinie 2014/68/EU |
| Seriennummer | Auf dem Etikett oberhalb des Produkts (14 Ziffern) |
| Verwendung | Für Wärmepumpe, Zentralheizungssystem |
Häufig gestellte Fragen - UKV 40 Nibe
Benutzerfragen zu UKV 40 Nibe
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Wärmepumpe kostenlos im PDF-Format! Finden Sie Ihr Handbuch UKV 40 - Nibe und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. UKV 40 von der Marke Nibe.
BEDIENUNGSANLEITUNG UKV 40 Nibe
42Pentru Ut
43Pentru in:
45Date tehr
English
10Important information
12For the User
13For the Installer
15Technical data
Français
46Waźne inf
48Dla uzytk
49Dla instal:
51Dane tech
Deutsch
16Wichtige Informationen.
18Für den Benutzer
19Für den Installatuer
21Technische Daten
1 Tryckkarlsdirektivet 2014/68/EU Artikel 4 punkt 3.
INSTALLATIONSKONTROLL
Wichtige Informationen
SICHERHEITSINFORMATIONEN
In thisem Handbuch werden Installations- und Servicevorgänge beschreiben, die von Fachpersonal auszuführen sind:
Dieses Handbuch verbleibt beim Kunden.
SERIENNUMBER
Die Seriennummer wird auf der Produktoberseite angegeben.

ACHTUNG!
Geben Sie stets die Seriennummer des Produkts an, wenn Sie einen Fehler melden.
Dieses Gerätarf von Kindern ab einem Alter von 8 Jahren sowie von Personen mit eingeschränkten physischen, sensörischen oder geistigen Fähigkeiten oder mangelnden Erfahrungen und Wissen nun dann verwendet werden, wenn diese unter Aufsicht stehen oder eine Anleitung zur sicheren Benutzung des Geräts erhalten haben und sich der vorhandenen Risiken bewusst sind. Kinder dürfen nicht mit dem Gerätspielen. Eine Reinigung und Wartung durch den Benutzer darf nicht von Kindern ohne Aufsicht ausgeführct werden.
Dies ist ein Originalhandbuch. Eine Übersetzungarf nur nach Genehmigung durch NIBEstattnden
Technische Änderungen vorbehalten!
©NIBE 2023.
RECYCLING

Übergeben Sie den Verpackungsabfall dem Installatour, der das Produkt installiert hat, oder bringen Sieihn zu den entsprechenden Abfallstationen.
Wenn das Produkt das Ende seiner Lebensdauer erreicht hat, daß es nicht über den normalen Hausmüll entsorgt werden. Stattdessen muss es bei speziellen Entsorgungseinrichtungen oder Handlern abgegeben werden, die diese Dienstleistung anbieten.
- Eine unsachgemäße Entsorgung des Produkts durch den Benutzerzieht Verwaltungsrufen gemäß geltendem Recht, nach sich.
SYMBOLE
Erklärung der Symbole, die in thisem Handbuch abgebildet sein konnen.

HINWEIS!
Dieses Symbol kennzeichnet eine Gefahr für Personen und Maschinen.

ACHTUNG!
Dieses Symbol verweist auf wichtige Angaben dazu, was bei Installation oder Wartung der Anlage zu beachten ist.
KENNZEICHNUNG
Erklärung der Symbole, die auf den Produktetiketten abgebildet sein konnen.
ALLGEMEINES
UKV 40 ist gemäß guter Ingenieurpräxionstruiert und hergestellt, um eine sichere Nutzung zu gewährleisten.
1 Druckgeräterichtlinie 2014/68/EU Artikel 4 Punkt 3.
INSTALLATIONSKONTROLLE
Die Heizungsanlage ist vor der Inbetriebnahme einer Installationskontrolle gemäß den geltenden Vorschriften zu unterziehen.
These Kontrolle darf nur von sachkundigen Personen ausgeführrt werden.
| ✓ | AnmerkungBeschreibung | schrift | DatumUnter | |
| Heizungsmedium (Seite 20) | ||||
| Absperventile | ||||
| Sicherheitsventil | ||||
Für den Benutzer
KONTROLLE UND WARTUNG
Das Sicherheitsventil in dem System, in dem der Speichertank installiert ist, muss regelmäßig kontrolliert werden (ca. viermal pro Jahr), um Blockierungen zu verhindern.
Bei der Kontrolle wird das Sicherheitsventil per Hand geönet. Dabei sollte Wasser durch das Überlaufrohr ießen. Andernfalls ist das Sicherheitsventil defekt und muss ersetzt werden.
SERVICE
Wenden Sie sich bei Servicebedarf an den Installateur. Seriennummer (PZ3; 14 Ziern) und Installationsdatum sind stets anzugegeben.
Es dürfen nur Ersatzteile verwendet werden, die von NIBE gefelwert wurden.
Für UKV 40 existieren unterschiedliche Einsatzmöglichkeiten.
UKV 40 lassst sich bei der externen Steuerung des Heizsystems einsetzen. Die Wärmepumpe ländt in dieser Fall UKV 40 mit gletender oder fester Kondensierung. Die externe Steuerung regelt die Wärmeverteilung von UKV 40 zum Verbraucher.
Wenn der Volumenstrom zum Heizsystem gedrosselt werden kann (z. B. mit Heizkörperthermostaten), wird ein UKV 40 als Puerspeicher montiert. Dies bewirkt einen sicheren Volumenstrom für die Wärmepumpe.
UKV 40 erfolgt zudem einen hohenen Volumenstrom zum Heizsystem als über die Wärmepumpe.
Bei bestimmten Installationen entstehen Knackgeräische, die auf Bewegungen bei Temperaturänderungen berufen. Um vorübergehende Temperaturänderungen und damit Knackgeräische durch Wärmeänderungen auszuschreiben, wird eine UKV 40-Einheit im Anschluss an die Heizungslage montiert.
Mit UKV 40 kann darüber hinaus das Systemvolumen ges gert werden, um Betriebsstörungen zu verhindern.
Der Puerspeicher besteht aus einem gegen Kondensation isolierten Stahlgefäß mit einer Isolierung aus Polyurethan. Die Außenverkleidung ist aus weißem, pulverbeschichtetem Stahlblech mit Stirnseiten aus schlagfestem Kunststo gefertigt.
Der Speichertank wird für einen maximalen Absicherungsdruck von 6 Bar konstruiert und hergestellt.
Die Arbeitsstemperatur beträgt +4 bis +95 °C.
TRANSPORT
UKV 40 muss trocken transportiert und gelagert werden.
AUFSTELLUNG
Der Pufferspeicher muss in einem trockenen Raum mit einer Temperatur, die 0^ nicht unterschreiben darf (frostfrei), installiert werden.
MONTAGE
UKV 40 wird vertical an der Wand hängend montiert. Bringen Sie zunachst die mitgelieferte Aufhängekonsole an der Wand an und hängen Sie dann UKV 40 an der Konsole auf.
BEILIEGENDE KOMPONENTEN
Aufhängekonsole.

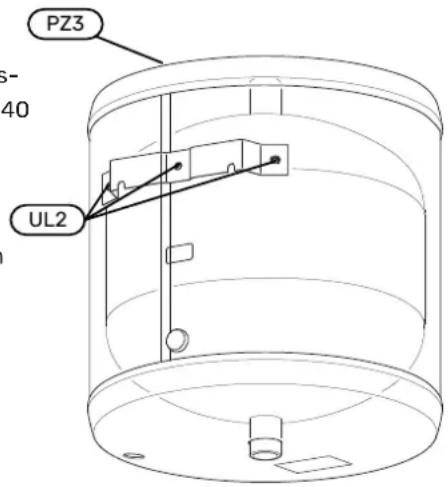

POSITION DER KOMPONENTEN UKV 40

| nungs | BezeichnungBezeich- |
| Önung für WandhalterungUL2 | |
| tei- | SeriennummerschildPZ3 |
INSTALLATION
Alle Anschlüsse (auch nicht verwendete Anschlüsse und Die Rohrinstallation muss gemäß den geltenden Vorschriften Önungen) müssen isoliert werden, um Leerlaufverluste zausugeführrt werden.
minimieren.
ANSCHLUSSOPTIONEN

HINWEIS!
Dies sind Prinzipskizzen. Die tatsächliche Anlage muss gemäß den geltenden Normen geplant und montiert werden.
Volumenerhöhung und Reduzierung von Knackgeräuschen durch Wärmeänderungen

Volumen-undDurchflussvergroßerungsowie Reduzierung von Knackgeräuschen durch Temperaturänderungen

Wenn das Systemvolumen im Klimatisierungssystem unter dem empfohlenen Mindestvolumen für die Wärmepumper liegt bzw. der Volumenstrom unkontrolliert gedrosselt wird, ist ein UKV 40 zur Volumen- und Durchsassergebnis zu installieren.
Volumenerhöhung und Reduzierung von Knackgeräuschen durch Wärmeänderungen

Wenn das Systemvolumen im Klimatisierungssystem unter dem empfohlenen Mindestvolumen für die Wärmpumpel liegt, ist ein UKV 40 zur Volumenstromvermögen zu installieren.
ROHRINSTALLATION
Die Rohrinstallation muss gemäß den geltenden Vorschriften ausgewefURT werden.
Das Entleerungssventil wird am Vorlauf des Heizsystems montiert (XL1).
Das System, in dem UKV 40 installiert ist, muss mit einem Sicherheitsventil mit maximal 6 bar (0,6 MPa) bestückt werden.
Die Abmessungen des Überlaufrohrs müssen mit denen des Sicherheitsventils übereinstimmen. Das Überlaufrohr vom Sicherheitsventil muss über die gesamte Länge mit Gefälte verlegt werden. Darauf achten, dass die Anlage frostfrei und gut ausgesteift verlegt wird. Der Austritt des Überlaufrohrns muss im Sichtbereich liegen undarf sich nicht in der Nähel elektrischer Komponenten benden.
Stellen Sie sich, dass das einströmende Wasser sauber ist. Wenden Sie sich im Zweifelsfall an den Klempner bzw. konsultieren Sie die geltenden Normen.
BEFULUNG
Der Brauchwasserspeicher wird wie folgt befüllt:
- Entlüften Sie den Puerspeicher, indem Sie den Anschluss (XL8) an der Oberseite des Puerspeichers lose-issen.
- Befüllen Sie den Behälter durch das Entleungsrventil.
- Wenn nur noch Wasser aus dem Anschluss austritt (XL8) (dieses enthalt zunachst Lufteinschlüsse), kann der Anschluss geschlossen werden und der Puerspeicher gilt als befüllt.
Technische Daten
MABE
UKV 40

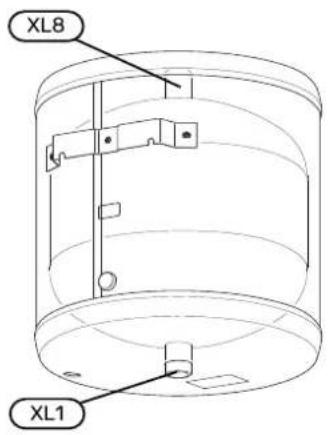

ROHRANSCHLUSSE
UKV 40

ROHRABMESSUNGEN
| Anschluss | ||
| Vorlauf HeizsystemXL1 | G1" Innendurchm. | |
| Anschluss von der WärmpumpeXL8 | G1" Innendurchm. | |
TECHNISCHE DATEN
| UKV 401 | ||
| 391Volumen | ||
| 16kgNettogewicht | ||
| 0,6 / 6MPa/Bar)Max | ||
| +4 - +95°CMax. Arb | ||
| 088 470Art.nr. |
ENERGIEVERBRAUCHSKENNZECHNUNG
| Hersteller | NIBE | |
| Modell | UKV-40 | |
| Ezienzklasse 1 | B | |
| Wärmeverlust | W | 28 |
| Volumen | I | 39 |
1 Skala für die Ezienzklasse des Produkts A+ bis F.
Dansk
Vigtig information
SIKKERHEDSINFORMATION
SerienummerplatzjePZ3
INSTALLATIE
LEIDINGEN INSTALLEREN
TECHNISCHE SPECIFICATIONS
| UKV 40 | ||
| 39liter | ||
| 16kgNe | ||
| 0,6 / 6 | ||
| °CMax:4bedft5 | ||
| Ond.nr. | 088 470 | |
