UKV 40 - Varmepumpe Nibe - Gratis brugsanvisning og manual

Produkttype	Bufferbeholder til varmepumpe
Mærke	Nibe
Model	UKV 40
Volumen	39 liter
Vægt	16 kg
Maksimalt tryk	6 bar (0,6 MPa)
Driftstemperatur	+4 °C til +95 °C
Reference	088 470
Energiklasse	B
Varmetab	28 W
Hydraulisk tilslutning fremløbskreds (XL1)	G1" indvendig
Hydraulisk tilslutning fra varmepumpe (XL8)	G1" indvendig
Beholdermateriale	Stål med polyurethanisolering
Ydre belægning	Hvid pulverlakeret plade med holdbare plastikender
Installation	Lodret vægmontering, leveres med fastgørelsesbeslag
Hovedfunktioner	Volumenforøgelse, reduktion af temperaturspidser, beskyttelse mod varmestøj, hydraulisk adskillelse
Vedligeholdelse	Kontroller sikkerhedsventilen 4 gange om året; kontakt installatøren for vedligeholdelse
Sikkerhed	Sikkerhedsventil maks. 6 bar; frostfri omgivelsestemperatur (0 °C min)
Reservedele	Kun originale NIBE-dele
Overensstemmelse	Direktiv for trykbærende udstyr 2014/68/EU
Serienummer	På etiketten over produktet (14 cifre)
Anvendelse	Til varmepumpe, centralvarmesystem

Ofte stillede spørgsmål - UKV 40 Nibe

Hvad er volumen af Nibe UKV 40 bufferbeholderen?

Volumen er 39 liter.

Hvad er det maksimale driftstryk?

Det maksimale tryk er 6 bar (0,6 MPa).

Hvordan installeres UKV 40 beholderen?

Den monteres lodret på væggen ved hjælp af det medfølgende beslag. Installationen skal udføres af en fagperson.

Hvilke hydrauliske tilslutninger skal bruges?

To G1" indvendige tilslutninger: XL1 til varmefremløbskredsen, XL8 til indløb fra varmepumpen.

Hvad er beholdertemperaturområdet?

Driftstemperaturområdet er +4 °C til +95 °C.

Hvordan udluftes bufferbeholderen?

Løsn lufttilslutningen (XL8) i toppen, indtil der løber vand, og spænd derefter til.

Hvilken regelmæssig vedligeholdelse er nødvendig?

Kontroller sikkerhedsventilen 4 gange om året ved manuelt at åbne den for at sikre gennemstrømning.

Kan jeg bruge dele, der ikke er NIBE?

Nej, kun originale NIBE-dele må anvendes for at sikre sikkerhed og overensstemmelse.

Hvor finder jeg serienummeret?

Serienummeret (14 cifre) findes på etiketten over produktet.

Kan bufferbeholderen bruges med enhver varmepumpe?

Ja, UKV 40 er velegnet til forskellige systemer og øger volumenet og reducerer temperaturspidser.

BRUGSANVISNING UKV 40 Nibe

Denne handbog beskriver ogsa installations- og servicear bejde, der skal udfere as en professionel.

Handbogen skal afterlades hos kunden.

SERIENUMMER

Serienummeret ndes everst pa produitet.

HUSK!

Opgiv altid Produkts serienummer, nár du anmelder en fejl.

Dette apparat kan benyttes af børn fra ár og opefter og af personer med nedsa te fysiske, sensoriske og psykiske Funktionsvner samt med manglende erfaring og viden, hvis de overvåges eller har fá vejledning vedrørende brug af apparatet på en sikker MADE og forstár de involverede farer. Børnmökke lege med apparatet. Rengering og brugervedligeholdese mökke foretages af børn uten overvågning.

Dette er en originalhandbog. Oversaete se ma ikke ske=uden godkendelse fra BE.

Med forbehold for konstruktionsaendringer.

©NIBE 2023.

GENVINDING

Overdrag affaldshändteringen af emballagen til den installer, der installerede Produktet aller til saerlige aaldsstationer.

Nár produktet er udtjent, ma det ikke bortskaes n med alminderigt husholdningsaald. Det skal ind- til særlige aaldstationer eller til forhandlere, som denne type service.

Forkert aaldshandtering af produitet fra brugerens side medferer administrative konsekvenser i overensstemmelse med gaelende lovgivning.

LANDESPECIFIK INFORMATION

N Danmark

Alt vedrørende idriftsæting, indregulering og et árligt serviceeftersyn afprodukter skal overlades til monter fra kompetent rma. til fabrikantens eigne monterer eller til et af fabrikanten godkendt servicerma.

Indgreb i kolemiddelsystemer ma kun udferes af en autorisert koletekninger, af producentens egne monterer ullaf et servicerma, som producenten har godkendt. Firmaet

Uaal vare registraret/godkendt af KMO (Kolebranchens Miljeordning).

Vær opmaerk som pa, at fabriksinstillingerne for brugsvandstemperaturen kan afvige fra dem, der er angivet i manualen. Disse er blevet ændret for at overholde de danske standarder for brugsvand og beskyttelse mod legionella.

SYMBOLER

Forklaring til symboler, som kan forekommen i dette ma

BEMÄRK

Dette symbol markerer vigtig information om, hvad du skal tænke pa, nár du installerer eller servicerer anlagget.

MAERKNING

Forklaring til symboler, som kan forekommen på produits etiket/etiketter.

GENERELT

UKV 40 er konstrueret og fremstillet i henhold til god teknik praksis1for at garantere sikker brug.

INSTALLATIONSKONTROL

I h enhold til gaelende regler skal varmeanlaegget gennemga en installationskontrol, inden det tages i brug. Kontrollen ma kun udferes af en person med kompetence til opgaven.

✓		OBSIBeskrivelse	skrift	DataUnder-
Varmebærer (side 26)
	Spærreventiler
	Sikkerhedsventil

Til brugeren

EFTERSYN OG VEDLIGEHOLDELS

Sikkerhedsventilen i det system, hvor akkumuleringstanken er installerer, skal kontrolleres regelmaessigt (ca. re gange om Året), for at forbindre tilstopning.

Kontrollen sker ved at abne sikkerhedsventilen manuelt, vendet skal sa stremme gennem sikkerhedsventilen. Hvis dette ikke sker, er sikkerhedsventilen defekt og skal udskiftes.

SERVICE

Ved behov for service skal installatoren kontaktes. Serienummer (PZ3) (14 cîfre) og installationsdatao skal altid optyses.

Kunreservedele leveret af NIBE ma benyttes.

Til installmenten

KOMPONENTPLACERING

UKV 40

GENERELT

UKV 40 kan benyttes ved ekstern styring af varmesystemet.
Varmepumpen fylder da UKV 40 med ydende aller fast kondensering. Den eksterne styring styrer varmedistributionen fra UKV 40 til forbrugeren.

Hvis der kan bremses for owet til varmesystemet, f.eks. med radiatortermostater, monteres en UKV 40 som mellem tank. Dette medferer et sikkert ow for varmepumpen.

UKV 40 muligger och et hejere ow til varmesystemet end over varmepumpen.

I visse installationer opstår der skarpe bankelyde, som føge af bevægelser ved temperaturforandringer. For at eliminere midlertidige temperaturforandringer, og dermed undgå bankelyde, monteres en UKV 40 after varmeanlægget.

UKV 40 kan ogsa benyttes til at ege systemvolumen, og dermed kan man undgå driftsproblemer.

Akkumuleringstanken bestär af en kondensisoleret stälbeholder med isolering af polyuretan. Udvendig beklaedning af hvide pulverlakerede stäplader med gavle af slagfast plast.

Akkumuleringstanken er konstrueret og produceret til et maksimal sikkerhedstryk pa 6 bar.

Arbejdstemperaturen er +4 til +95^

TRANSPORT

UKV 40 skal Transporteres og opbevares tert.

OPSTILLING

Akkumuleringstanken skal installereres i et tert omrade og med en temperatur, som/DDke kommer under O ^ C (frostfrit).

MONTERING

UKV 40 moneresvertikalt haengende pa væggen. Sæt forst den medfølgende ophaengningskonsol op pa væggen, og hæng derefter UKV 40 op pa konsollen.

MEDFØLGENDE KOMPONENTER

BenævnelseBetegnelse

Hul til vægkonsolUL2

SerienummerskittPZ3

MONTERING

Alle tilslutninger (også tilslutninger og huller, som ikken nyttes) skal isoleres for at minimere tomgangstabene.

SAMMENKOBLINGER

BEMERK

Dette er principskitser. Det pagaelende anlaeg projekteres i henhold til gaelende normer.

Volumenforogelseamtreducering af bankelyde

I de tilfælde hvor systemvolumen i klimaanlagget er under Udluft akkumuleringstanken ved at læsne tilslutning minimum anbefalet volumen for varmepumpen, installeres (XL8) foroven på akkumuleringstanken. en UKV 40 som volumenforeger. 2. Fyld tanken via aftapningsventilen.

Volumen- og owforegelseamt reducing af bankelyde

I de tilfælde hvor systemvolumen i klimaanlagget er under minimum anbefalet volumen for varmepumpen og/eller flowet kan bremses ukontrolleret, installereres en UKV 40 som volumen- og owforeger.

Volumenforegelseamtreducering af bankelyde

I de tilfælde hvor systemvolumen i klimaanlagget er under minimum anbefalet volumen for varmepumpen, installereres en UKV 40 som volumenforeger.

RθINSTALLATION

Rerinstallation skal udefores iht. gaeldende regler.

Aftapningsventilen monteres på varmesystemets fremløb (XL1).

Systemet, hvor UKV 40 er installerer, skal udstyres med sikkerhedsventilen pa hejst 6 bar (0,6 MPa).

¹Overlebsrøret skal have samme sterrelse som sikkerheds-ventilen. Overlebsrøret fra sikkerhedsventilen skal feres med en hældning i—hele længden, og det skal ægges frostfrit og vær godt understét. Overlebsrøretsdumming skal vær synlig og ikke placeret iærheden af elektriske komponenter.

Serg for, at det vand, derkommen ind, er rent.

I tvivistilfaelde kontaktes installer, aller underseg gaeldende normer.

PAFYLDNING

Pafyldning af akumuleringstank sker som felger:

der Udluft akkumuleringstanken ved at Iesne tilslutning. s (XL8) foroven pa akkumuleringstanken.

1. Fyld tanken via aftapningsventilen.

2. När der kunkommen vand ud af tilslutningen (XL8) (i startenkommen der en blanding af luft og vand ud), kan tilslutningen lukkes, og akkumuleringstanken er fyldt.

Tekniske oplysninger

DIMENSIONER

UKV 40

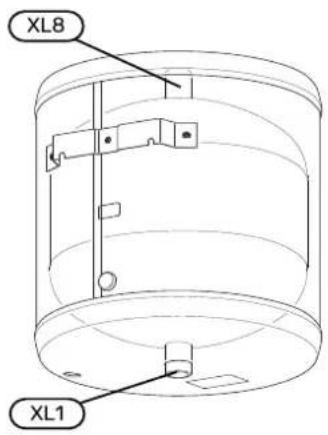

RORTILSLUTNINGER

UKV 40

TEKNISKE SPECIFICATIONER

		UKV 40
		39liter
		16kgNe
		0.6 / 6N
		+4 - +95
Art.nr.		088 470

ENERGIM/AERKNING

Producent		NIBE
Model		UKV-40
Eektivitetsklasse 1		B
Varmetab	W	28
Volumen	I	39

1 Skala for Produktets eektivitetsklasse A+ til F.

RθRDIMENSIONER

Tilslutning
		G1" indiv.Fremlub. varmesystemXL1
		G1" indiv.Sammenkobling fra varmepumpeXL8
