Producttype	Draadloos multifunctioneel gereedschap
Merk	Parkside
Model	PAMFW 12 D4
Nominale spanning	12 V (gelijkstroom)
Oscillatiehoek	3,2°
Trilingssnelheid	5000 - 20000 min⁻¹ (instelbaar in 6 standen)
Batterijtype	Lithium-Ion (serie X12V Team)
Batterijcapaciteit (typisch)	2 Ah (PAPK 12 A1) - batterij niet inbegrepen
Laadtijd	ca. 60 min (met lader PLGK 12 A1)
Bewerkbare materialen	Hout, kunststof, lichte metalen, tegels, spijkers, schroeven
Hoofdfuncties	Zagen, doorslijpen, slijpen, schuren
Gereedschapswissel	Zonder gereedschap (ontgrendelingshendel)
Verlichting	Ingebouwde LED-werklamp
Stofafzuiging	Hoekadapter en stofafscheider
Gewicht (zonder batterij)	ca. 1,2 kg
Geluidsdrukniveau	76,9 dB(A)
Geluidsvermogensniveau	87,9 dB(A)
Trillingswaarde (schuren)	1,388 m/s²
Garantie	3 jaar
Inhoud van de levering	Gereedschap, Delta-schuurplaat, 6 schuurvellen, schraper 52 mm, invalzaagblad 32 mm, diamantzaagblad 64 mm, stofafzuiging, transportkoffer, gebruiksaanwijzing

Veelgestelde vragen - PAMFW 12 D4 PARKSIDE

Hoe verwissel ik het gereedschap?

Verwijder vóór elke handeling de batterij uit het apparaat. Zet de ontgrendelingshendel van het gereedschap omhoog, verwijder het versleten gereedschap, plaats het nieuwe gereedschap in de houder (let op de vergrendelingsposities) en duw de hendel weer naar beneden. Controleer de bevestiging voor gebruik.

Welke batterijen zijn compatibel met dit gereedschap?

De compatibele batterijen zijn de modellen PAPK 12 A1, PAPK 12 A2, PAPK 12 A3, PAPK 12 B1 en PAPK 12 C1 uit de serie X12V Team. De batterij is niet inbegrepen bij de levering.

Hoe lang duurt het om de batterij op te laden?

Met de snellader PLGK 12 A1 bedraagt de laadtijd ongeveer 60 minuten voor een batterij van 2 Ah. De tijden variëren afhankelijk van de capaciteit en de gebruikte lader (raadpleeg de tabel met laadtijden in de gebruiksaanwijzing).

Hoe stel ik de trilingssnelheid in?

Draai aan de regelknop voor de trilingssnelheid op het apparaat. De standen variëren van 1 (lage snelheid) tot 6 (maximale snelheid). Pas de snelheid aan op het materiaal en het type werk.

Kan ik dit gereedschap gebruiken om te schuren?

Ja, het gereedschap wordt geleverd met een Delta-schuurplaat en zes schuurvellen (korrel 60, 80, 120). Het is geschikt voor het schuren langs randen en in moeilijk bereikbare hoeken op hout en metaal.

Hoe sluit ik de stofafzuiging aan?

Plaats de stofafscheider onder het apparaat en bevestig deze met de schroef. Klik vervolgens de hoekadapter op de afscheider (de adapter kan 180° worden gedraaid). Sluit daarna een geschikte stofzuiger aan.

Wat te doen als de batterij geen lading meer vasthoudt?

Controleer eerst de laadstatus via de LED op het apparaat. Als de batterij oud is, kan deze versleten zijn. De batterijen hebben een garantie van 3 jaar. Neem contact op met de klantenservice voor een garantieomruiling of bestel een vervangende batterij.

Hoe reinig ik het multifunctionele gereedschap?

Schakel het gereedschap uit en verwijder de batterij vóór het reinigen. Gebruik een droge doek voor de behuizing. Gebruik nooit benzine of oplosmiddelen. Reinig regelmatig de ventilatieopeningen met een borstel of stofzuiger. Verwijder vastzittend schuurstof.

Wat is de garantieperiode en hoe kan ik deze activeren?

De garantie bedraagt 3 jaar vanaf de aankoopdatum. Bewaar het aankoopbewijs als bewijs. Neem bij een defect contact op met de klantenservice (tel. [phone] in Frankrijk) voordat u het product terugstuurt. Voeg het aankoopbewijs en een beschrijving van het probleem bij.

Waar kan ik reserveonderdelen bestellen?

U kunt onderdelen (zoals batterijen, bladen of schuurvellen) bestellen via de website www.kompernass.com of telefonisch op 0800 919270 (Frankrijk) / 070 270 171 (België). Houd uw referentienummer IAN 385628_2107 bij de hand.

GEBRUIKSAANWIJZING PAMFW 12 D4 PARKSIDE

Vertaling van de originele gebruiksaanwijzing

PL

AKUMULATOROWE NARZÊDZIE WIELOFUNKCYJNE

Vouw voor het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

C

Pred chenim si oteviete stranu obrzky a potom seseznamese vsemi fungcemi pristroje.

PL

NL/BE Vertaling van de originele gebruiksaanwijzing Pagina 45

Procedure en cas de garantie

Procedure en cas de garantie

Gebruik in overeenstemming met bestemming 46
Ultrusting 46
Inhoud van het pakket 46
Technische gegevens 46

Algemene veiligheidsvoorschriften voor elektrische gereedschappen 47

1. Veiligheid op de werkplek 47
   2.Elektrischeveiligheid 48
2. Veiligheid van personen 48
3. Gebruik en behandeling van het elektrische gereedschap 49
4. Gebruik en behandeling van het accugereedschap 49
5. Service 50

Apparaatspecifiekeveiligheidsvoorschriften voor schuirmachines. 50

Veiligheidsvoorschriften voor opladers. 50

Werkinstructures 51

Vór de ingebruikname 51

Accupack in het apparaatplaatsen/oplasten/uit het apparaat nemen. 51
Status van de accu controleren 52
Stof-/spananafzuiig 52
Stofafzuging aansluiten 52
Inzeitgereedschapkiezen 52
Schuurvel op de schuurzool bevestigen 53
Inzetgereedschap verwisselen 53

Ingebruikname 53

In-/uitschakelen 53

Toerental instellen 54

Onderhoud en reiniging 54

Garantie van KompernaB Handels GmbH. 54

Service 56

Importeur 56

Afvoeren 56

Vertaling van de oorspronkelijke conformiteitsverklaring 57

Vervangende accu bestellen 58

Hartelijk gefeliciteerd met de aankoop van uw neue apparaat. U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwijzing maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen voor verilgheid, gebruik en afvoer. Lees alle bedienings- en verilgheidsaanwijzingen voordat u het product in gebruik neemt. Gebruik het product uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product doorgeeft aan een derde.

Gebruik in overeenstemming met bestemming

Het apparaat is bestemd voor zagen, doorzagen en schuren. Onder meer de volgende materialen konnen worden bewerkt: hout, kunststof, droogbouwelementen, lichte en non-ferro metalen, bevestigingselementen (bijv. spijkers, schroeven) en wandtegels. Het apparaat is bijzonder geschikt voor werken zich bij randen en doorzagen zonderuitsteeksels. Elk ander gebruik of wijziging van het apparaat geldt als Niet in overeenstemming met de bestemming en brengt aanzienlijk gevaar voor ongelukken met zich mee. Niet voor commercieel gebruik.

Uitrusting

Hendel voor gereedschapsontgrendeling
Aan/-uitknop
3Accu-display-LED
4 Ontgrendelknoppen
5 Accpack*
Stofafzuiging (2-delig)
Hoekadapter
Instelwiel toerental
9 Schroef
10 Ventilatiesleuven
LED-werklampje
12 Spanbout

13 Ringaansluiting
14 Schaaf 52 mm

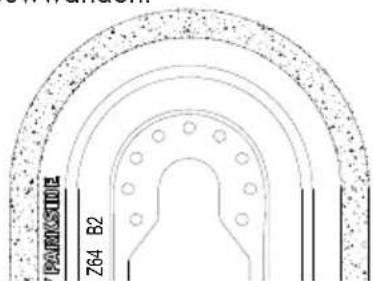

Diamantzaagblad 64 mm
HCS-invalzaagblad 32 mm

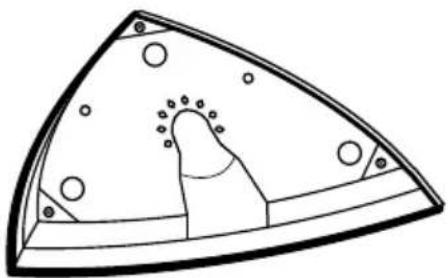

17 Schurzool
18 Laadstatusindicatie-LED
19 Controle-LED
20 Snellader*
21 Schuurvellen

Inhoud van het pakket

1 accu-multifunctioneel gereedschap
1 delta-schurzool
6 schuurvellen 80 mm randmaat (60/80/120)
1 schaafmes 52 mm
1 HCS-invalzaagblad 32 mm
1 diamantzaagblad 64 mm
1 stofafzuiging (2-delig)
1 koffer
1 gebruiksaanwijzing

Technische gegevens

Accu-multifunctioneel gereedschap PAMFW 12 D4

Nominate spanning 12 V (gelijkstroom)

Elektronica

toerentalregeling 500a-20000 min

Oscillatiehoek 3,2°

Accu PAPK 12 A1*

Type

LITHIUM-ION

Nominate spanning 12V - (gelijkstroom)

Capaciteit

2000

m

Accu-snellader PLGK 12 A1*

INGANG/Input

Opgenomen vermogen 50 W

UITGANG/Output

Nominale spanning 12V (gelijkstroom)

Oplaadstroom 2,4 A

Oplaadduur ca. 60 min

Zekering (intern) 2 A

Beschermingsklasse

(dubble)

• BATTERIJ EN LADER ZIJN NIET INBEGREPEN IN GELEVERD

Geluids- en trillingsgegevens

Gemeten waarde voor geluid vastgesteld conform EN 62841. Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt gemiddeld:

Geluidsemissies

Geluidsdrukniveauu LpA=76,9 dB (A)

Onzekerheid K_pA = 3 ~dB

Geluidsvermögensniveau L_WA = 87,9 dB (A)

Onzekerheid K_w = 3 dB

Draag gehoorbescherming!

Totale trillingswaarde (vectorsom van drie richtingen) bepaald conform EN 62841:

Schuren

Trillingsemissiewaarde a_h = 1,388m / s Onzekerheid K

OPMERKING

De vermelde totale trillingswaarden en trillingsemissiewaarden zijn in een genormeerde testopstelling gemeten en kuren ook worden gebruikt voor vergelijkking van een elektrisch gereedschap met een ander elektrisch gereedschap.
De vermelde totale trillingswaarden en trillingsemissiewaarden können ook worden gebrukt voor een voorlopige inschatting van de belasting.

WAARSCHUWING!

De trillings- en geluidsemissieniveaus können tijdens het daadwerkelijk gebruik van het elektrische gereedschap afwijken van de vermelde waarden, afhankelijk van de aard en het gebruik van het elektrische gereedschap, en in het bijzonder afhankelijk van het soort werkstuk dat worden bewerkt.

WAARSCHUWING!

Probeer de belasting zo Klein möglich te houden. Om de trillingsbelasting te reduceren, kurz u bijvoorbeeld handschoenen dragen tijdens het gebruik van het gereedschap en slechts beperkteijd met het gereedschap werken. Daar bij dient u rekening te houden met alle aspecten van de bedrijscylus (bijvoorbeeld perioden waarin het gereedschap is uitgeschakeld en perioden waarin het gereedschap weliswaar is ingeschakeld, maar nicht worden belast).

Algemene veiligheids-voorschriften voor elektrische gereedschappen

WAARSCHUWING!

Lees alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en technische gegevens van dit elektrische gereedschap. Het niet- m/s naleven van de navolgende aanwijzingen kan elektrische schokken, brand en/of ernstig letsel verooorzaken.

Bewaar alle veiligheidsvoorschriften en instructies voor toekomstig gebruik.

De in de veiligheidsvoorschriften gebrukke term "elektrisch gereedschap" heeft betrekking op elektrisch gereedschap dat op netvoeding werkt (met snoer) en op elektrisch gereedschap dat op accu's werkt (zonder snoer).

1. Veiligkeit op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Wanorde en een nicht-verlichte werkomgeving konnen leiden tot ongelukken.
b) GebruiK het elektrische gereedschap nicht in explosiegevaarlijke omgevingen waarin zich brandbare vloeistof, gas of stof bevindt. Elektrisch gereedschap geeft namelijk vonden af die stof of dampen kuren doen ontvlammen.

c) Houd kinderen en andere Personen uit de buurt verwijl u elektrisch gereedschap geleukt. Als u afgeleid raakt, zou u namelijk de controle over het elektrische gereedschap konnen verliezen.

2. Elektrische veiligheid

a) De stekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden veranderd. Gebruik geen verloopstekker in combinatie met geaard elektrisch gereedschap. Onveranderde stekkers en passende stopcontacten verminderen het risico op een elektrische schok.

b) Voorkom lichamelijk contact met geaarde oppervlakken zoals buizen, verwarmingstoeken, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.

c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Als er water in een elektrisch gereedschap binnendringt, bestaat er verhoogd risico op een elektrische schok.

d) Gebruik het aansluitsnoor Niet voor oneigenlijke doelen, bijvoorbeeld om het elektrische gereedschap te dragen, om het gereedschap op te hangen of om de stekker uit het stopcontact te trekken. Houd het aansluitsnoor uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of in de war geraakte aansluitsnoren verhogen de kans op een elektrische schok.

e) Gebruik bij het werken met elektrisch gereed-schap buitenshuis alleen verleungsnoeren die zichn goedgekeurd voor gebruik buitenshuis. Het gebruik van een verleungsnoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op een elektrische schok.

f) Als u het Niet kunt vermijden om het elektrische gereedschap in een vochtige omgeving te gebruiken, maak dan gebruik van een aardlekschakelaar. Het gebruik van een aardlekschakelaar verminder het risico op een elektrische schok.

a) Wees alert, let op wat u doet en gebruik uw gezond verstand wanner u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid kan bij het gebruik van elektrisch gereedschap al tot ernstig letsel leiden.

b) Draag persoonlijke beschemingsmiddelen en draag altiijd een veiligheidsbril. Het dragen van persoonlijke beschemingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, afhanke-lijk van het type en het gebruik van het elektrische gereedschap, verminder het risico op letsel.

c) Voorkom onbedoelde inschakeling. Controller of het elektrische gereedschap uitgeschakeld is voordat u het aansluit op de netvoeding en/ of op een accu en voordat u het gereedschap optilt of draagt. Als u bij het dragen van elektrisch gereedschap uw vinger op de aan-/uit knop houdt of als u reeds ingeschakeld elektrisch gereedschap op de netvoeding aansluit, kan dit tot ongelukken leiden.

d) Verwijder alle afstelgereedschap of moersleutels voordat u het elektrische gereedschap aanzet. Gereedschap of moersleutels die zich in een draaiend onderdeel van het elektrische gereedschap bevinden, können letsel veroorzaken.

e) Voorkom een abnormale lichaamshouding. Zorg dat u stevig staat en bewaar aktijd uw evenwicht. Zo kunt u het elektrische gereed-schap in onverwachtete situatuies beter onder controle honden.

f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haar en kleding uit de buurt van bewegende onderdelen. Loszitende kleding, sieraden of haren hunen door bewegende onderdelen worden agarepen.

g) Als stofafzugings- en opvangvoorzieingen können worden bevestigd,要去en deze worden aangesloten en correct worden gebruikt. Het gebruik van een stofafzuging kan risico's door stof beperken.

h) Laat u Niet misleiden door schijnbare veiligheid en negeer de veiligheidsregels voor elektrisch gereedschap Niet, ook wanner u na veelvuldig gebruik ver Trouwd bent met het elektrische gereedschap. Onachtzaamheid kan in een fractie van een seconde tot ernstig letsel leiden.

4. Gebruik en behandeling van het elektrische gereedschap

a) Voorkom overbelasting van het elektrische gereedschap. Gebruik voor uw werkzaamheden het waarvoor bedoelde elektrische gereedschap. Met een geschikt elektrisch gereedschap werkt u beter en veiliger in het aangegeven vermogensbereik.

b) Gebruik geen elektrisch gereedschap waar van de aan-/uitknop defect is. Elektrisch gereedschap dat Niet meer aan- of uitgezet kan worden, is gevaarlijk en moet worden gerepaereerd.

c) Haal de stekker uit het stopcontact en/of verwijder de afneembare accu voordat u instellenen aan het apparatusaat verricht, hulpstukken verwisselt of het elektrische gereedschap weglect. Deze voorzorgsmaatregel voorkomt dat het elektrische gereedschap onbedoeld kan worden gestart.

d) Berg elektrisch gereedschap buiten het bereik van kinderen op als het Niet in gebruik is. Zorg ervoor dat het elektrische gereedschap Niet worden geleukt door Personen die er nicht mee vertrouwd zijn of die deze instructies Niet hebben gelezen. Elektrisch gereedschap is gevaarlijk als het door onervaren Personen worden geleukt.

e) Onderhoud elektrisch gereedschap en hulpstukken zorgvuldig. Controller of bewegende onderdelenaar behoren werken en nicht klemmen, en of er geen onderdelen gebroken of zodanig beschadigd zichn dat de werking van het elektrische gereedschap wordt aangetast. Laat beschadigde onderdelen voor de ingebruikname van het elektrische gereedschap repareren.Veel ongelukken zichn het gevolg van slecht onderhoud van elektrisch gereedschap.

f) Houd snijwerktuigen scherp en schoon. Met zorg onderhonden snijwerktuigen lopen minder vaak vast en zich gemakkelijke te bedieren.
g) Gebruike elektrisch gereedschap, hulpstukken en dergelijk in overeenstemming met de handleiding. Houd waar bij rekening met de werkomstandigheden en de te verrachten werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de beoogde toepassingen kan tot gevaarlijke situatuies leiden.
h) Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Bij gladde handgrepen en greepvlakken is een veilige bediening en controle van het elektrische gereed-schap in onvoorziene situaties Niet mogelijk.

5. Gebruik en behandeling van het accugereedschap

a) Laad de accu'suitsluitend op met een oplader die door de fabrikant worden aanbevolen. Er bestaat brandgevaar als een oplader die voor een bepaald type accu's bestemd is, voor andere accu's worden gebruikt.
b) Gebruik alleen de waaroor bestemde accu's in de elektrische apparaten. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
c) Houd een Niet-gebruekte accu ut de buurt van paperclips, munten, sleutels, spijkers, schroeven en anderekleine metalen voorwerpen die een overbrugging van de contacten+kennen zeroorzaken. Kortsluiting tussen de accucontacten kan verbrandingen of brand tot gevolghobben.
d) Bij onjuist gebruik kan er vloeistof uit de accu lekken. Vermijd contact met accuvloeistof. Spoel bij onbedoeld contact met accuvloeistof de vloeistof weg met water. Raadpleeg bovendien een arts als er accuvloeistof in de ogen komt. Lekkende accuvloeistof kan leiden tot huidirritatie en brandwonden.

e) Gebruik geen beschadigde of gemodificierde accu. Beschadigde of gemodificierde accu's kuren zich onvoorspelbaar gedragen en brand, explosions of letselgevaar tot gevolg hebben.
f) Stel een accu Niet bloot aan vuur of hoge temperaturen. Vuur en temperaturen boven 130^ (265 F) kunnen een explosie veroorzaken.
g) Volg alle aanwijzingen voor het opladen op en laad de accu of het accugereedschap nooit op buiten het in de gebruiksaanwijzing aangegeven temperatuurbereik. Bij verkeerd opladen of opladen buiten het toegestane temperatuurbereik kan de accu stuk gaan en kan het brandgevaar toenemen.

VOORZICHTIG! EXPLOSIEGEVAAR!

Laad nicht-oplaadbare accu's nooit op.

Beschem de accu

tegen hitte, bijv. ook gegen continu zonlicht, vuur, water en vocht. Er bestaat explosiegevaar.

6. Service

a) Laat uw elektrische gereedschap alleen doorgekwalificeerde vakmensen en uitsluitend metoriginele verrangingsonderdelen repareren.Op die manier blijft de veiligheid van het elektrische gereedschap gewaarborgd.
b) Pleeg nooit onderhoud aan beschadigde accu's. Alle accuonderhoud mag uitsluitend worden uitgevoerd door de fabrikant of een bevoegde klantenservice.

Apparaatspecifieke veiligheidsvoerschriften voor schuurmachines

WAARSCHUWING!

Stof van materialen zoals loodhoudende verf, sommige houtsoorten en metaal kunnen schadelijk zichn voor de gezondheid.
Het aanraken of inademen van deze stoffen kan een gevaar vormen voor degene die de machine bedient of personen die zich in de buurt bevinden.
■ Draag een veiligheidsbril en een stofmasker!

WAARSCHUWING!

Gebruik geen accessoires die nicht door PARKSIDE worden aanbevolen. Dit kan elektrische schokken en brand veroorzaken.

Veiligheidsvoorschriften voor opladers

Dit apparaat mag worden gebruikt door kinderen vanaf 8aar en door personen met beperkte fysieke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring of kennis, mits ze onder toezicht staan of over het veilige gebruik van het apparaat zichin geinstrueerd en de waaruit resulterende bevaren hebben begrepen. Kinderenogen Niet met het apparaat spelen. Kinderenogen zonder toezicht geen reiniging en gebruikersonderhoud uitvoeren.
Wonneer het netsnoer van dit apparaat beschadigd raakt, moet het worden verrangen door de fabrikant of de klantendienst van de fabrikant of een person met vergelijkbare kwalificaties, om risico's te vermijden.

De oplader is alleen geschikt voor gebruik binnenshuis.

LET OPI!

Met deze oplader kuren alleen de volgende accu's worden opgeladen: PAPK 12 A1/ PAPK 12 A2/PAPK 12 A3/PAPK 12 B1/ PAPK 12 C1.
Een actuele lijst met compatibele accu's is te vinden op www.lidl.de/akku.

WAARSCHUWING!

Gebruik het apparaat Niet wonneer de kabel, het netsnoer of de stekker beschadigd is. Beschadigde netsnoeren betekenen levensgevaar vanwege elektrische schok.

Werkinstructies

Werkingsprincipe

Door de Oscillerende aandrijving beweegt het inzeitgereedschap 5.000 tot 20.000 koer per minuutBeen en weer. Dat maakt nauwkeurig werken zelfs in de krapste ruimtes möglichk.

Zagen/doorzagen

Gebruik alleen onbeschadigde, goed werkende zaagbladen. Verbogen, botte of anderszins beschadigde zaagbladen konnen breken.
Neem bij het zagen van lichte bouwmaterialen de wettelijkke voorschriften en de aanbevelingen van de materiaalfabrikant in acht.
Er mogen alleen zachte materialen zoals hout, gipskarton en dergelijk met de invalidaagtechniek worden bewerkt!

Schuren

Oefen met het apparaat een gelijkmatige drukuit om de levensduur van de schuurvellen 21 teverhogen.

Voor de ingebruikname

Accupack in het apparaatplaatsen/ opladen/uit het apparaat nemen

VOORZICHTIG!

Trek altiid de stekker uit het stopcontact voor dat u het accupack 5uit de oplader haalt resp. in de oplader plaatst.

OPMERKING

De accu worden deels opgeladen geleverd. Idealiter, laad de batterij volledig op voor gebruik. U kunt de li-ionaccu op elk gewenst moment opladen zonder de levensduur te verkorten. De accu raakt nicht beschadigd bij onderbreking van de oplaadprocedure.
Laad het accupack nooit op als de omgevingstemperatuur lager is dan 10^ of ho-ger is dan 40^. Als een lithium-ion-accu langere tijd moet worden opgeslagen, moet de laadtoestand periodiek worden gecontroleerd. De optimale laadtoestand ligtussen 50% en 80% .De accu moet worden opgeslagen in een koele, droge omgeving met een temperatuur tussen 0^ en 50^

1. Druk, om het.Accupack te verwijderen, op de ontgrendelknappen en neem het accupack het apparatusat.
2. Plaats het.Accupack in de snellader 20
3. Steek de stekker in het stopcontact. De controleLED brandt rood.
4. De groene laadstatusindicatie-LED 18 geeft aan dat het opladen is voltooid en dat het accupack 4aar is voor gebruik.
5. Schuif het.Accupack in het apparatus.

Status van de accu controleren

Druk voor controle van de accustatus op de aan-/uitknop (zie ook de hoofdafbeelding). De toestand resp. de resterende capaciteit wordt op de accu-display-LED Is volgt aangegeven: ROOD/ORANJE/GROEN = maximale lading ROOD/ORANJE = middelhoge lading ROOD = zwakke lading - accu opladen

Stof-/spanaanafzuiging

Asbesthoudend materialaigniet worden bewerkt. Asbest geldtalskankerverwekkend.

Bij gebruik van elektrische apparaten die middels een stofafzuiig op de stofzuiger kuren worden aangesloten, bestaat er brandgevaar! Onder ongunstige omstandigheden, zoals bijvoorbeeld bij vondenregen, bij het schuren van metaal of metaalresten in hout, kan houtstof in de stofzak van de stofzuiger spontaan ontbranden. Dit kan met name gebeuren als houtstof wordt vermengd met lakresten of andere chemische stoffen en het schuursel na lang werken heet is. Voorkom waarom beslist oververhitting van het te schuren materiaal en het apparaat. Maak bij werkpauzes altijd de stofzak van de stofzuiger leeg.

Gebruik altijd een stofafzuiging.

Zorg voor een goede ventilatie van de werkplek.

Neem de voor uw land geldende voorschriften voor de te bewerken materialen in acht.

Stofafzuiging aansluten

Plaats de stofafzuiing 6 onder het apparaat en bevestig deze met de schroef 9p het apparaat.

Plaats de hoekadapte op de stofaf-zuiging 6.

Dehoekapter 180°draiaar.

Inzetgereedschapkiezen

OPMERKING

De universe houder met eenvoudige geereedschapswissel is geschikt voor gangbare accessoires.

HCS-invalzaagblad 32 mm

Materialen

Hout, kunststof, gips en andere zachele materialen

Gebruik

• Doorzaag- en invalidzaagsnedes

-zagen)dicht bij randen,ook op moeilijk toegankelijkeplekken

Voorbeeld Zagen van uitsparingen in lichte bouwwanden.

Diamantzaagblad

Materialen

Tegellijm, tegelvoegen

Gebruik

-Verwijderen van materiaalresten, bijvoorbeeld tegellijm bij verranging van beschadigde tegels

-Uitfrezen van voogen bij wand- en vloertegels.

Schaafmes

Materialen

Mortel-/betonresten, tegel-/tapijtlijm, verf-/ siliconenresten

Gebruik

-Verwijderen van materiaalresten, bijvoorbeeld tapiijtlijmresten op de vloer.

Schurzool

Materialen

Hout en metaal (schuurvellen 21 meegeleverd)

• afhankelijk van het schuurvel

Gebruik

-Schuren bij randen en op moeilijk toegankelijke plekken.

Schuurvel op de schuurzool bevestigen

Leg het schuurve21 midden op de schuurzool 17

Inzetgereedschap verwisselen

OPMERKING

Wanner u de stofafzuiing wilt gebruiken, moet deze voorafgaand aan montage of verwisseling van het inzetgereedschap aansluten (zie het hoofdstuk "Stofafzuiing aansluten").

Haal voorafgaand aan alle werkzaamheden aan het elektrische gereedschap de accuuit het apparaat.

Verwijder zo nodig een reeds gemonteerd inzetgereedschap. Klap hiertoe de hendel voor gereedschapsontgrendeling 1 omhoog.
Plaats het inzetgereedschap (bijv. het invalidzaagblad 16) op de gereedschapshouder.

OPMERKING

U kunt de inzeitgereedschappen op willekeurige rasterposities op de gereedschahs Holderplaatsen.
Bevestig het inzetgereedschap wee droor de hendel voor gereedschapsontgrendeling 0 omlaag te drukken.
■ Controller of het inzetgereedschap goed vastzit. Verkeerd of Niet stevig bevestigde inzetgereedschappen kuren losraken als het apparaat in werkig is en letsel veroorzaken.

Ingebruikname

In-/uitschakelen

Inschakelen

Schuif de aan-/uitknop2aar voren om het apparaat in te schakelen. Het LED-werklampje Brandt bij inschakeling; hiermee kunt u het werkvlak verlichten bij ongunstige lichtomstandigheden.

Uitschakelen

Schuif de aan-/uitknop2aar achefteren om het apparaat uit te schakelen.

Toerental instellen

Stel met het instelwiel toerento 8 het vereiste toerental in.

Stand 1: laagste toerental

Stand 6:hoogste toerental

OPMERKING

Het vereiste toerental is afhankelijk van het te bewerken materiaal en de werkomstandigheden, en zult u zich in de praktijk要去en bepalen.

Onderhoud en reiniging

WAARSCHUWING!LETSELGEVAAR! Schakel het apparaat voorafgaand aan alle werkzaamheden aan het apparaatuit en haal de accu eruit.

Gebruik geen scherpe voorwerpen om het apparaat schoon te makeen. Er mogen geen vloeistoffen binnendringen in het apparaat. Anders kan het apparaat beschadigd raken.
Maak het apparaat regelmatig schoon, het beste altijd meteen na de werkzaamheden.
Gebruik voor het schoonmaken van de behui- zing een droge doek. Gebruik nooit benzine, oplosmiddelen of schoonmaakmiddelen die kunststof aantasten.
Voor een grondige reiniging van het apparaat hebt u een stofzuiger nodig.
■ Ventilateopeningen要去nt altijd vrij+zijn.
Verwijder vastzittend schuurstof met een kwastje.
■ Als een lithium-ionaccu langere fictt moet worden opgeslagen, moet de laadtoestand periodiek worden gecontroleerd. De optimale laadtoestand ligt:tussen 50% en 80% .Het optimale opslagklimaat is koel en droog.

OPMERKING

Niet vermelde reserveonderdelen (zoals koolborstels, schakelaars en reserveaccu) kurz u bestellen via once service-hotline.

Garantie van KompernaßHandels GmbH

Geachte klant,

U hebt op dit apparaat 3aar garantie vanaf de aankoopdatum. In geval van ge breken in dit product hebt u wettelijk rechten gegenover de verkoper van het product. Deze wettelijk rechten worden door once hierna beschreiben garantie nicht beperkt.

Garantievoorwaarden

De garantieperiode geldt vanaf de datum van aankoop. Bewaar de kassabon zorgvuldig. U hebthem nodig als bewijs van aankoop.

Als er binnen drieণaar vanaf de aankoopdatum van dit product een materiaal- of fabricagebout optreedt, wordt -aar once keuze - het product door ons kosteloos gerepareerd of verrangen of wordt de koopprijs terugbetaald. Voorwaarde voor deze garantie is dat het defecte apparaat en het aankoopbewijs (kassabon) binnen de termijn van drieণaar worden overlegd en dat kort worden om-schreiben waaruit het gebrek bestaat en wonneer het is opgetreden.

Wanner het defect door once garantie wordt gedekt, krijgt u het gerepareerde product of een neueu product retour. Met de reparatie of verwanging van het product begint er geen{nieuwe garantiperiode.

U hebt op de.Accupacks van de X 12 V Team-serie en de X 20 V Team-serie 3aar garantie vanaf de aankoopdatum.

Garantieperiode en wettelijke aanspraken bij gebreken

De garantieperiode worden door deze waarborg nicht verlangd. Dat geldt ook voor verrangen en gerepareerde onderdelen. Eventuel al bij aankoop aanwezigee schade en gebreken要去en meteen na het uitpakken worden gemeld. Voor reparaties na afloop van de garantieperiode worden kosten in rekening gebracht.

Garantieomvang

Het apparaat is op basis van strenge kwaliteitsnormen met de grootst möglichke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd.

De garantie geldt voor materiaal- of fabricagefou- ten. Deze garantie geldt Niet voor productonderdelen die onderhevig+zijn aan normale slijtage en die waar om als slijtonderdelen worden beschouwd, of voor schade aan breekbare onderdelen zoals schakelaars of onderdelen die van glas+zijn gemaakt.

Deze garantie vervalt wonneer het product is beschadigd, ondeskundig is gebruikt of is gerepareerd. Voor deskundig gebruik van het product要去en alle in de gebruiksaanwijzing beschreven aanwijzingen precies worden opgevolgd. Gebruidsdoeleinden en handelingen die in de gebruiksaanwijzing worden afgeraden of waarvoor wordt gewaarschuwd,要去en beslist worden vermeden.

Het product isuitsluitend bestemd voor privilegebruikeniet voor bedrijsmatige doeleinden. Bijverkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die nicht door ons erkend servicefiliaal zich uitgevoerd, verzalt de garantie.

Garantiepi erode geldt nicht bij

normale afname van de accucapaciteit
■ commercieel/bedrijfsmatig gebruik van het product
■ beschadiging of modificatie van het product door de klant
■ Niet-naleving van de veiligheids- en onderhoudsvoorschriften, bedieningsfouten
schade door natuurrampen

Afhandeling bij een garantiekwestie

Voor een snelle afhandeling van uw aanvraag neemt u de volgende aanwijzingen in ache:

Houd voor alle aanvragen de kassabon en het artikelnummer (IAN) 385628_2107 als aankoopbewijs bij de hand.
Het artikelnummer vindt u op het typeplaatje van het product, op het product gegraveerd, op de titelpagina van de gebruiksaanwijzing (linksonder) of op de sticker op dechyter- of onderkant van het product.
■ Als er fouten in de werkung of andere gebreken optreden, neemt u eerst contract op met de hierna genoemde serviceafdeling, Telefonisch of via e-mail.
Een als defect geregisteerd product kunt u dan zonder portokosten maar het aan u doorgegeven serviceadres sturen. Voeg het aankoopbewijs (kassabon) bij en vermeld waaruit het gebrek bestaat en wonneer het is opgetreden.

Op www.lidl-service.com kunt u deze en vele andere handleidingen, productvideo's en installationsoftware downloden.

Met deze QR-codeogaatudirectnaarde website vanLidlService(www.lidl-service.com)enkunt u met het invoeren van het artikelnummer (IAN) 385628_2107 de gebruksaanwijzingopenen.

WAARSCHUWING!

Laat uw apparaten door het servicepunt of een elektricien repareren, en uitsluitend met originele verrangingsonderdelen. Op die manier blijft de verilgheid van het apparaat gewaarborgd.
Laat de stekker of het snoer altijd verrangen door de fabrikant van het apparaat of diens klantenservice. Op die manier blijft deveiligheid van het apparaat gewaarborgd.

Service

NL Service Nederland

Let op: het volgende adres is geen serviceadres.
Neem eerst contact op met het opgegeven service-adres.

De verpakking bestaat uit milieuvriendelijke materialen, die u via deplaatselijke recyclepunter kunt afvoeren.

Deponeer elektrisch gereedschap.
niet bij het huisvuil!

Conform de Europese richtlijn 2012/19/EU moet afgedankte elek

trisch gereedschap gescheiden worden ingezameld en op een milieuvriendelijkige wijze worden gerecycled.

Deponeer accu's nicht bij het huisvuil!

Defecte of afgedankte accu's moeten conform Richtlijn 2006/66/EC

worden gerecycled. Lever het accupack en/of het apparaat in bij de hiervoor bestemde inzamelpunten.

Over afvoermogelijkheden voor afgedankt elektrisch gereedschap/een afgedankt accupack kunt u informatie opvragen bij uw gemeenteiniging.

Voer de verpakking af conform de milieuvoorschriften.

Let op de aanduiding op de verschillende verpakkingsmaterialen en voer

ze zo nodig geschienen af. De verpakkingsmaterialen zich voorzien van afkortingen (a) en cijfers (b) met de volgende betekenis: 1-7: kunststoffen, 20-22: papier en karton, 80-98: composietmaterialen.

Meer informatie over het afvoeren van het afgedankte product kunt u inwinnen bij de gemeentereing.

Het product is recycleerbaar; er is een uitgebrende producentenverantwoordelijkheid op van toepassing en het afval worden geschienen ingezameld.

Vertaling van de oorspronkelijk conformiteitsverklaring

Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke: de heer Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DUIITSLAND, verklaren hierbij dat dit product voldoet aan de volgende normen, normatieve documenten en EU-richtlijnen:

Machinerichtlijn

(2006/42/EC)

EU-laagspanningsrichtlijn

(2014/35/EU, alleen oplader)

Elettromagnetische compatibiliteit

(2014/30/EU)

RoHS-richtlijn

(2011/65/EU)*

• De volledige verantwoordelijkheid voor het afgeven van deze conformiteitisverklaring ligt bij de fabrikant. Het hierboven beschrenen object van de verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 Juni 2011 aangaande de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

Toegepaste geharmoniseerde normen

EN 62841-1:2015

EN 62841-2-4:2014

ENIEC55014-1:2021

EN IEC 55014-2:2021

EN 61000-3-3:2013/A1:2019

EN IEC 61000-3-2:2019

EN 60335-2-29:2004/A11:2018

EN 60335-1:2012/A2:2019

EN 62233:2008

ENIEC63000:2018

Type/apparaatbeschrijving: Accu-multifunctioneel gereedschap PAMFW 12 D4

Productieaar: 12-2021

Serienummer: IAN 385628_2107

Bochum, 03-12-2021

Semi Uguzlu

• Kwaliteitsmanager -

Technische wizzigingen vanwege verdere ontwikkeling voorbehonden.

Vervangende accu bestellen

Wanner u voor uw apparaat een verrangende accu wilt bestellen, kut u dit eenvoudig op internet regelen, op www.kompernass.com, of Telefonisch afhandelen.

Dit article kan vanwege de beperkte voorraad na korteijd uiterkocht zijn.

OPMERKING

In sommige landen is het online bestellen van verrangingsonderdelen nicht möglich. Neem in dat geval contact op met de servicehelpdesk.

Voor een snelle verwerking van uw bestelling dient u voor alle aanvragen het artikelnummer (IAN 385628_2107) van het apparaat bij de hand te hebben. Het artikelnummer vindt u op het typeplaatje van het apparaat of op de titelpagina van deze gebruiksaanwijzing.

Obsah

Uvod 60
