GEBRUIKSAANWIJZING Swimfinity 58517 BESTWAY

Bezoek het Bestway YouTube-kanaal YouTube

Ga naar www.bestwayc orp.com/support voor assistentie WE RADEN AAN OM HET PRODUCT NIET TERUG TE BRENGEN NAAR DE WINKEL VRAGEN? PROBLEMEN? ONTBREKENDE DELEN? Voor FAQ, handleidingen, video's of reserveonderdelen: ga naar bestwayscorp.com/support

WAARSCHUWING

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN LEES EN VOLG ALLE VEILIGHEIDSINSTRUCTIES OP BEWAAR DEZE INSTRUCTIES

• Het toestel moet worden gevoed via een aardlekschakelaar (RCD) met een nominale reststroom van lager dan 30 mA.
• Zorg ervoor dat de transformator op minstens 2 meter afstand van het zwembad staat. Houd de afstand zo groot mogelijk.
• De stekker van de transformator moet minstens op 3,5 m afstand van het zwembad zijn.
• Het apparaat mag alleen worden gebruikt met de bijgeleverde transformator.
• Ga op geen enkele manier op het product zitten of staan en oefen er geen druk op uit, omdat dat verwondingen kan veroorzaken.
• HET SNOER NIET BEGRAVEN. Plaats het snoer zo, dat het zo min mogelijk hinder kan geven voor grasmaaiers, heggenscharen of andere apparatuur.
• Om het risico van een elektrische schok te voorkomen, moet een beschadigd snoer direct worden vervangen.
• Als het elektriciteitssnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn serviceaanbieder of een gelijk gekwalificeerd persoon om gevaren te voorkomen.
• Er mogen geen verlengsnoeren worden gebruikt.
• Haal altijd de stekker van dit product uit het stopcontact voordat u het product verwijdert, reinigt, onderhoudt of er aanpassingen aan uitvoert.
• Het apparaat niet aansluiten of loskoppelen met natte handen
• Lees de instructies voordat u het apparaat gebruikt, installeert of opnieuw monteert.
• Als de instructies ontbreken, neem dan contact op met Bestway of zoek ze op op de website: www.bestwaycorp.com
• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door personen met beperkte fysieke, zintuiglijke of geestelijke vermogens of een gebrek aan ervaring en kennis als ze toezicht of instructie krijgen betreffende het gebruik van het apparaat op een veilige manier en de betrokken gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Kinderen mogen het apparaat niet reinigen en onderhouden zonder toezicht. (Voor EU-markt)
• Dit apparaat is niet bedoeld voor gebruik door personen (inbegrepen kinderen) met beperkte fysieke, zintuiglijke of geestelijke vermogens of een gebrek aan ervaring en kennis tenzij ze toezicht of instructie krijgen betreffende het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten in de gaten gehouden worden, zodat ze niet met het apparaat kunnen spelen. (Voor andere markt dan EU)
• Dit product is niet bedoeld voor commercieel gebruik.
• De batterij is niet vervangbaar.
• Niet oplaadbare batterijen mogen niet worden opgeladen.
• Lege batterijen moeten uit dit product worden verwijderd. Het product en zijn batterijen niet weggooien in vuur. Controleer uw lokale regelgeving voor de juiste wegwerpinstructies.

Geschikt voor ingegraven zwembaden of opzetzwembaden met metalen frame.

(Zwembadgrootte: lengte ≥ 4,57 m (15'), breedte ≥ 2,44 m (8'), diepte ≥ 1 m (39,5"))

Aanbevolen watertemperatuur: 15-35°C

Snelheden (bij benadering):

INTENSITEITSNIVEAU	1	2	3	4	5	6	7	8
m/s	0,65	0,74	0,83	0,92	1,01	1,10	1,19	1,30
yd/s	0,71	0,81	0,91	1,01	1,10	1,20	1,30	1,42

Frequentieband: 433,92 MHz

Maximaal radiofrequentievermogen: 8 dBm

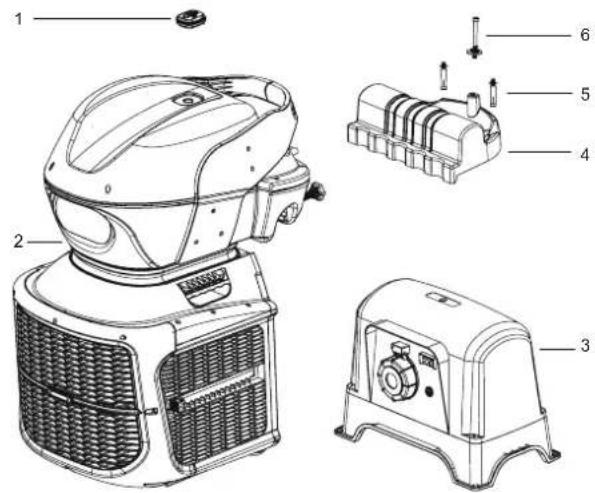

Nr.	Artikel	Beschrijving	AANT.
1	P04752	Afstandsbediening	1
2	P04753	Zwemfitness-systeem	1
3	P04754(EU)/P04875(GB)/P04874(CH)	Transformator	1
4	P04755	Montagebeugel	1
5	P04756	Schroeven	2
6	P04757	Stelschroef	1

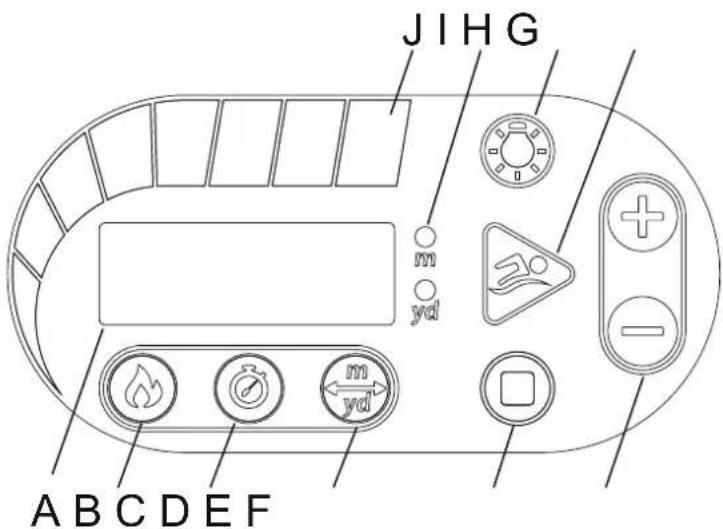

A Digitaal displayvenster

Geeft de parameters van de huidige modus weer

B Calorieëntellermodus

1. Druk op deze knop in de vrije bedrijfsmodus; op het digitale scherm wordt de calorieëninterface weergegeven
2. Houd deze knop in iedere gewenste status ingedrukt om het instelscherm van de calorieverbruiksmodus te openen. Het indicatielampje van de calorieverbruiksmodusknop knippert. Druk op de knop: "+/-" om de parameter te verhogen of te verlagen (bereik 10-1000 cal). Druk op de startknop nadat de instelling is voltooid om de werking te starten.

C Timermodus

1. Druk op deze knop in de vrije bedrijfsmodus; op het digitale scherm wordt de tijdinterface weergegeven
2. Houd deze knop in iedere gewenste status ingedrukt om het instelscherm van de timermodus te openen. Het

JIHG m yd + - ABCDEF

indicatielampje van de timermodusknop knippert. Druk op de knop: "+/-" om de parameter te verhogen of te verlagen (bereik 5-90 minuten). Druk op de startknop nadat de instelling is voltooid om de werking te starten.

D Afstandsmodus

1. Druk op deze knop in de vrije bedrijfsmodus; op het digitale scherm wordt de afstandsinterface weergegeven
2. Houd deze knop in iedere gewenste status ingedrukt om het instelscherm van de afstandsmodus te openen. Het indicatielampje van m/yd knippert. Druk op de knop: "+/-" om de parameter te verhogen of te verlagen (bereik 10-5000 m/10-5500 yards). Druk op de startknop nadat de instelling is voltooid om de werking te starten. (Als u deze knop kort indrukt, wordt er afgewisseld tussen de eenheden m/yd)

E ☐ Stopknop

1. Als u op de stopknop drukt, worden in alle gevallen, behalve de standby-status, de huidige gegevens gewist en gaat de machine in de standby-status.

2. Druk op deze knop als de storingscode E01 verschijnt om de storing te wissen. De machine gaat in de standby-status.

F Knoppen voor het aanpassen van snelheid en parameters

Tijdens het gebruik kunt u versnellen of vertragen door op de toets "+/-" te drukken; in de modusinstelling kunt u de parameter hoger of lager instellen door op de toets "+/-" te drukken.

G ▶ Start-/pauzeknop

1. Druk op deze knop in de standby-modus om de vrije modus te openen en druk op deze knop om te pauzeren tijdens het gebruik. De machine stopt automatisch na een maximum van 90 minuten werking.

2. Nadat het instellen van de modus voor calorieverbruik, tijd of afstand is voltooid, drukt u op deze knop om te starten. Druk op deze knop om te pauzeren tijdens het gebruik.

H Knop LED-verlichting

Druk hierop om de LED-verlichting aan/uit te schakelen

I Indicator afstandseenheid

Indicator m/yd

J Weergave snelheidsinstelling

Eén snelheidsbalkje geeft één snelheidsinstelling weer, die van links naar rechts wordt weergegeven met groen voor lagere snelheden en rood voor hogere snelheden. De standaardsnelheid wanneer de machine wordt ingeschakeld is ingesteld op 4 snelheidsbalkjes.

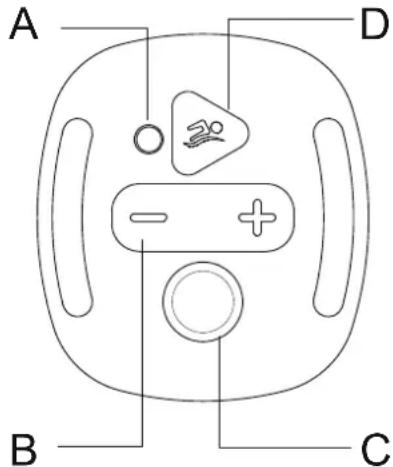

Afstandsbediening:

A Indicatielampje

Knippert rood wanneer een knop wordt ingedrukt.

B - + Knoppen voor het aanpassen van de snelheid

Druk hierop om de ingestelde snelheid te verhogen of te verlagen.

C ○ Noodstopknop

Druk in een noodgeval op de noodstopknop om de voeding naar het apparaat helemaal uit te schakelen.

D Start-/pauzeknop

Druk hierop om te starten of te pauzeren.

A D B C

Als de afstandsbediening of het hoofdgedeelte van de Swimfinity zijn vervangen, moeten ze opnieuw worden gekoppeld volgens deze instructies:

1. Controleer of het hoofdgedeelte van de Swimfinity op stand-by staat.

2. De afstandsbediening moet binnen een afstand van 3 m (10 ft.) van het bedieningspaneel zijn.

3. Druk op de afstandsbediening de snelheidstoetsen - + en de noodstopknop ○ tegelijkertijd ingedrukt.

Houd ze ingedrukt totdat u de zoemer hoort. Dit betekent dat de koppeling is geslaagd.

Belangrijk: nadat de koppeling is voltooid, verschijnt het alarm E01 op het bedieningspaneel. Dit is normaal. Druk op de stopknop op het bedieningspaneel om het alarm te resetten. Nu kunt u uw Swimfinity gebruiken.

ONDERHOUD

Demonteer het product en sla het binnen op als het een lange tijd niet zal worden gebruikt.

1. Schakel de transformator uit en haal de stekker uit het stopcontact.

2. Koppel de voedingskabel van de machine los van de transformator.

3. Haal de machine uit het zwembad en laat hem volledig aan de lucht drogen.

4. Berg de machine en de transformator op een droge plaats op. De opslagtemperatuur moet tussen 4°C en 40°C zijn.

Alarmen

Storingscode alarm	Probleem Oplossing
	Nadat de externe noodstopknop is ingedrukt, gaat het systeem geforceerd in de storingsmodus. De motor stopt met werken en het alarm wordt weergegeven.	U kunt op de stopknop drukken om de storing te annuleren of het systeem uitschakelen en weer aanzetten om de storing op te lossen.
	Onbelast draaien motor en overbelastingsbeveiliging. Als de motor onbelast draait of afslaat, is de bedrijfsstroom te groot. Het systeem gaat in de storingsmodus, de motor stopt met werken en het alarm wordt weergegeven.	Controleer of het waterpeil in het zwembad lager is dan de onderkant van de waaier van de motor en of de waaier van de motor is geblokkeerd.
	Motorstoring.	Voor assistentie kunt u de supportafdeling op onze website bezoeken op www.bestwaycorp.com.
	De motortemperatuur is te hoog.	Schakel de voeding uit en start het systeem weer na 30 minuten of wanneer het water is afgekoeld.
	Signaalprobleem tussen het bedieningspaneel en de PCB.	Voor assistentie kunt u de supportafdeling op onze website bezoeken op www.bestwaycorp.com.
	De ingangsspanning is te laag.	Controleer of de spanning binnen het vereiste bereik is dat op het serieplaatje staat.

PROBLEEMOPLOSSING

PROBLEEM	OORZAAK	OPLOSSING
De afstandsbediening werkt niet meer	- De batterij is bijna leeg.	- Neem contact op met uw lokaleBestway-servicecentrum voor instructies.
Teveel lawaai/Jet-stroom is zwak	- De machine-unit is niet helemaal ondergedompeld in het water.- De machine is niet parallel aan het wateroppervlak.- De motor werkt niet goed.	- Zorg ervoor dat het apparaat onder water staat.- Controleer of de steunplaat op zijn plaats zit.Raadpleeg het gedeelte "Installatie" voor meer gegevens.Voor assistentie kunt u de supportafdeling op onze website bezoeken op www.bestwaycorp.com.
Geen LED-display	- De stekker van de transformator zit niet in het stopcontact of de transformator is uit.- De transformator is niet verbonden met de machine.- Storing van het snoer van het display of van het display zelf.	- Controleer of de stekker van de transformator in het stopcontact zit en of de transformator is ingeschakeld.- Verbind de transformator met de machine.Voor assistentie kunt u de supportafdeling op onze website bezoeken op www.bestwaycorp.com.

Weggooien

Afgedankte elektrische apparaten mogen niet worden weggegooid bij het huisafval. Recycle als daar faciliteiten voor bestaan. Vraag advies over recyclen aan uw plaatselijke overheid of aan de winkelier.

A. Voor opzetzwembaden met metalen frame:

1. Trek de bevestigingsmoer naar buiten en verwijder de montagebeugel.
2. Til de machine omhoog tot het zwembadframe.
3. Trek de steunplaat naar achteren, plaats hem tegen de wand van het zwembad en pas hem zo aan dat de plaat stevig tegen de zwembadwand staat.
4. Pak de handgrepen voor het verstellen van de hoogte aan beide zijden van de machine vast om de motor omhoog of omlaag te brengen onder water.
5. Pas de machine iets aan zodat hij horizontaal tegen de waterlijn staat.
6. Draai de borgschroef vast.

B. Voor ingegraven zwembaden;

1. Installeer de montagebeugel voor ingegraven zwembaden.
2. Zorg ervoor dat het bovenste oppervlak van de zwembadrand stabiel, vlak en waterpas is.
3. Boor twee gaten in de zwembadrand – in het midden van de korte kant – waar de montagebeugel wordt geïnstalleerd. Let goed op de elektriciteits-, gas- en waterleidingen bij het boren van de gaten.
4. Plaats de machine op de montage-unit.
5. Trek de steunplaat naar achteren, plaats hem tegen de wand van het zwembad en pas hem zo aan dat de plaat stevig tegen de zwembadwand staat.
6. Pak de handgrepen voor het verstellen van de hoogte aan beide zijden van de machine vast om de motor omhoog of omlaag te brengen onder water.
7. Gebruik de stelschroef voor meer stabiliteit.

1. De transformator moet op een stevig, waterpas gedeelte worden geïnstalleerd.

2. De transformator heeft vrije luchtcirculatie nodig voor de koeling.

3. De transformator moet worden geïnstalleerd op een plaats die beschermd is tegen vocht, regen en opspattend water.

De zwemmachine-unit aansluiten op de transformator:

1. Controleer of de schakelaar van de transformator op OFF staat en sluit de kabel van de transformator aan op een geaard stopcontact.
2. De transformator moet op minstens 2 m afstand van het zwembad worden geplaatst. Sluit de stekker van de voedingskabel van de machine aan op het voedingscontact van de transformator. Zorg ervoor dat de afdekking van de stekker goed is bevestigd.
3. Test de PRCD-aardlekschakelaar voor gebruik:

a) Druk op de "RESET"-knop. De indicator op de PRCD moet AAN zijn.
b) Druk op de "TEST"-knop. De indicator op de PRCD moet UIT zijn.
c) Druk opnieuw op de "RESET"-knop om het gebruik van het product te starten
d) Gebruik het product niet als de test is mislukt. Neem contact op met een elektricien om het stopcontact te inspecteren.
4. Zet de schakelaar van de transformator op ON.
