| Producttype | Draadaanvoerapparaat voor MIG/MAG-lassen |
| Merk | GYS |
| Model | Exafeed 4L |
| Compatibele generator | EXAGON 400 CC/CV (ref. 010925) |
| Lasmodi | MIG/MAG met beschermgas |
| Bedieningsmodi | 2T, 4T, Spot/Delay |
| Beschikbare instellingen | Spanning, draadsnelheid, inductie (-9 tot +9) |

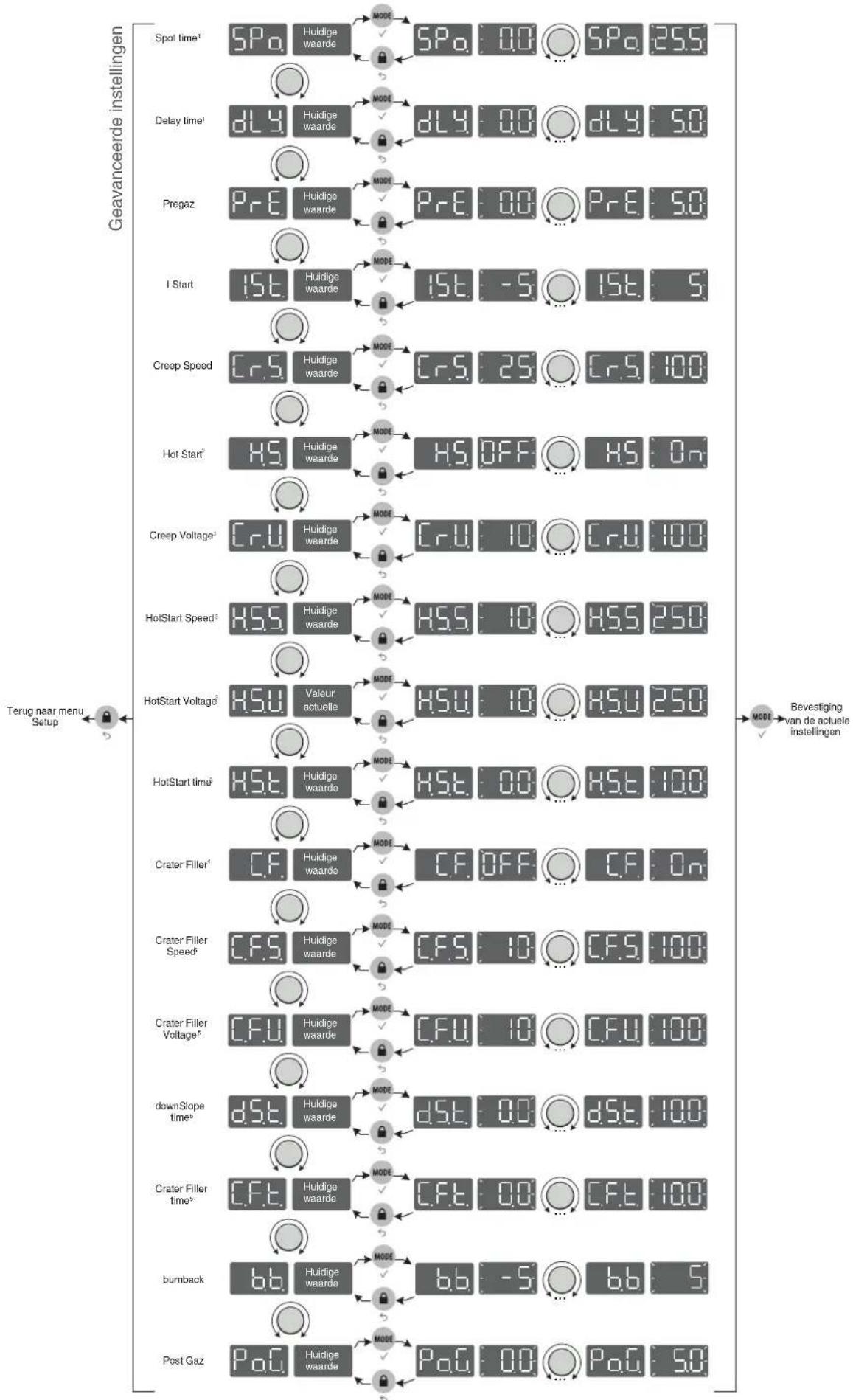

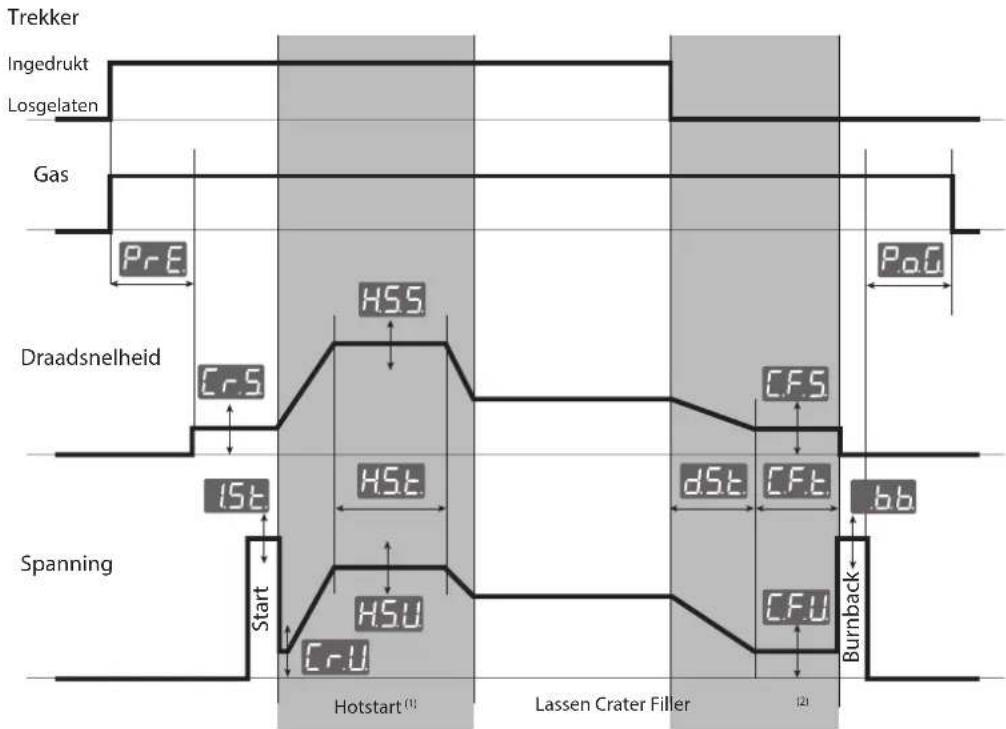

| Geavanceerde parameters | Voorgas, Nagas, Hot Start, Crater Filler, Burnback, Creep Speed, etc. |
| Programmageheugens | 50 lasprogramma's |
| Quick Load-functie | Ja (sequentiële oproep van programma's via trekker) |
| Afstandsbediening | Ja (ref. 047679) – instelling spanning en draadsnelheid |
| Toetsenbordvergrendeling | Ja (bescherming tegen onbedoelde veranderingen) |
| Voeding | Via de generator EXAGON 400 (speciale kabelbundel) |
| Beschermingsgraad | IP23 |
| Gebruikstemperatuur | -10°C tot +40°C |
| Opslagtemperatuur | -20°C tot +55°C |
| Maximale luchtvochtigheid | 50% bij 40°C / 90% bij 20°C |
| Maximale hoogte | 1000 m |
| Gewicht (geschat) | Ongeveer 15 kg |
| Afmetingen (L × B × H, geschat) | 450 × 250 × 350 mm |
| Spoelcapaciteit | Tot 200 mm (met aandrijfpen) |
| Ondersteunde draaddiameter | 1,0 en 1,2 mm (dubbele groefrollen meegeleverd) |
| Koeling | Lucht of vloeistof afhankelijk van kabelbundel |
| Onderhoud | Regelmatig stof verwijderen, controle van elektrische aansluitingen |
| Veiligheid | Noodstop niet gespecificeerd, maar bescherming tegen oververhitting, kortsluiting |
| Garantie | 2 jaar (onderdelen en arbeid) |
| Reserveonderdelen beschikbaar | Rollen, contactbuis, mondstuk, mantel, etc. |
| Repareerbaarheid | Alleen door gekwalificeerd personeel |
Veelgestelde vragen - Exafeed 4L GYS
Gebruikersvragen over Exafeed 4L GYS
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Lasapparaat in PDF-formaat gratis! Vind uw handleiding Exafeed 4L - GYS en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Exafeed 4L van het merk GYS.

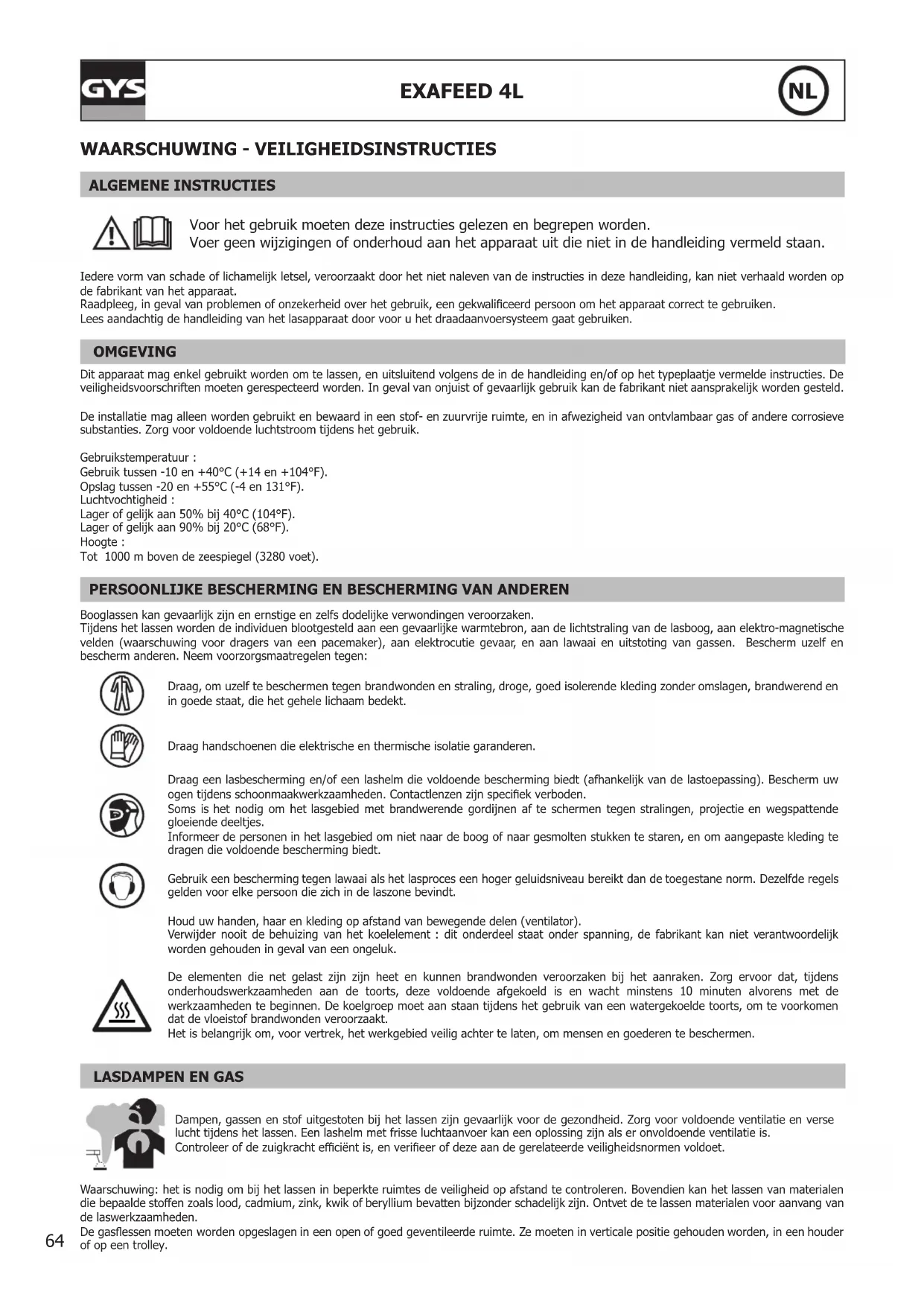

GEBRUIKSAANWIJZING Exafeed 4L GYS
Voor het gebruik moeten deze instructies gelezen en begrepen worden.
Voer geen wijzigingen of onderhoud aan het apparaat uit die niet in de handleiding vermeld staan.
Iedere vorm van schade of lichamelijk letsel, veroorzaakt door het niet naleven van de instructies in deze handleiding, kan niet verhaald worden op de fabrikant van het apparaat.
Raadpleeg, in geval van problemen of onzekerheid over het gebruik, een gekwalificeerd persoon om het apparaat correct te gebruiken.
Lees aandachtig de handleiding van het lasapparaat door voor u het draadaanvoersysteem gaat gebruiken.
OMGEVING
Dit apparaat mag enkel gebruikt worden om te lassen, en uitsluitend volgens de in de handleiding en/of op het typeplaatje vermelde instructies. De veiligheidsvoorschriften moeten gerespecteerd worden. In geval van onjuist of gevaarlijk gebruik kan de fabrikant niet aansprakelijk worden gesteld.
De installatie mag alleen worden gebruikt en bewaard in een stof- en zuurvrije ruimte, en in afwezigheid van ontvlambaar gas of andere corrosieve substanties. Zorg voor voldoende luchtstroom tijdens het gebruik.
Gebruikstemperatuur :
Gebruik tussen -10 en +40°C (+14 en +104°F).
Opslag tussen -20 en +55°C (-4 en 131°F).
Luchtvochtigheid :
Lager of gelijk aan 50% bij 40°C (104°F).
Lager of gelijk aan 90% bij 20°C (68°F).
Hoogte :
Tot 1000 m boven de zeespiegel (3280 voet).
PERSOONLIJKE BESCHERMING EN BESCHERMING VAN ANDEREN
Booglassen kan gevaarlijk zijn en ernstige en zelfs dodelijke verwondingen veroorzaken.
Tijdens het lassen worden de individuen blootgesteld aan een gevaarlijke warmtebron, aan de lichtstraling van de lasboog, aan elektro-magnetische velden (waarschuwing voor dragers van een pacemaker), aan elektrocutie gevaar, en aan lawaai en uitstoting van gassen. Bescherm uzelf en bescherm anderen. Neem voorzorgsmaatregelen tegen:
Draag, om uzelf te beschermen tegen brandwonden en straling, droge, goed isolerende kleding zonder omslagen, brandwerend en in goede staat, die het gehele lichaam bedekt.
Draag handschoenen die elektrische en thermische isolatie garanderen.
Draag een lasbescherming en/of een lashelm die voldoende bescherming biedt (afhankelijk van de lastoepassing). Bescherm uw ogen tijdens schoonmaakwerkzaamheden. Contactlenzen zijn specifiek verboden.
Soms is het nodig om het lasgebied met brandwerende gordijnen af te schermen tegen stralingen, projectie en wegspattende gloeiende deeltjes.
Informeer de personen in het lasgebied om niet naar de boog of naar gesmolten stukken te staren, en om aangepaste kleding te dragen die voldoende bescherming biedt.
Gebruik een bescherming tegen lawaai als het lasproces een hoger geluidsniveau bereikt dan de toegestane norm. Dezelfde regels gelden voor elke persoon die zich in de laszone bevindt.
Houd uw handen, haar en kleding op afstand van bewegende delen (ventilator).
Verwijder nooit de behuizing van het koelelement : dit onderdeel staat onder spanning, de fabrikant kan niet verantwoordelijk worden gehouden in geval van een ongeluk.
De elementen die net gelast zijn zijn heet en kunnen brandwonden veroorzaken bij het aanraken. Zorg ervoor dat, tijdens onderhoudswerkzaamheden aan de toorts, deze voldoende afgekoeld is en wacht minstens 10 minuten alvorens met de werkzaamheden te beginnen. De koelgroep moet aan staan tijdens het gebruik van een watergekoelde toorts, om te voorkomen dat de vloeistof brandwonden veroorzaakt.
Het is belangrijk om, voor vertrek, het werkgebied veilig achter te laten, om mensen en goederen te beschermen.
LASDAMPEN EN GAS
Dampen, gassen en stof uitgestoten bij het lassen zijn gevaarlijk voor de gezondheid. Zorg voor voldoende ventilatie en verse lucht tijdens het lassen. Een lashelm met frisse luchtaanvoer kan een oplossing zijn als er onvoldoende ventilatie is.
Controleer of de zuigkracht efficiënt is, en verifieer of deze aan de gerelateerde veiligheidsnormen voldoet.
Waarschuwing: het is nodig om bij het lassen in beperkte ruimtes de veiligheid op afstand te controleren. Bovendien kan het lassen van materialen die bepaalde stoffen zoals lood, cadmium, zink, kwik of beryllium bevatten bijzonder schadelijk zijn. Ontvet de te lassen materialen voor aanvang van de laswerkzaamheden.
De gasflessen moeten worden opgeslagen in een open of goed geventileerde ruimte. Ze moeten in verticale positie gehouden worden, in een houder of op een trolley.
Het lassen in de buurt van vet of verf is verboden.
BRAND- EN EXPLOSIEGEVAAR
Scherm het lasgebied volledig af, brandbare stoffen moeten minimaal op 11 meter afstand geplaatst worden.
Een brandblusinstallatie moet aanwezig zijn in de buurt van laswerkzaamheden.
Pas op voor projectie van hete onderdelen of vonken, zelfs door kieren heen. Ze kunnen brand of explosions veroorzaken.
Houd personen, ontvlambare objecten en containers onder druk op veilige en voldoende afstand.
Het lassen in containers of gesloten buizen moet worden vermeden, en als ze open zijn dan moeten ze ontdaan worden van ieder ontvlambaar of explosief product (olie, brandstof, gas residuen....).
Slijpwerkzaamheden mogen niet worden gericht naar de lasapparaat, of in de richting van brandbare materialen.
GASFLESSEN
Het gas dat uit de gasflessen komt kan, in geval van hoge concentratie in de lasruimte, verstikking veroorzaken (goed ventileren).
Vervoer moet veilig worden gedaan: de flessen goed dicht en het lasapparaat uitgeschakeld. Deze moeten verticaal bewaard worden en door een ondersteuning rechtop gehouden worden, om te voorkomen dat ze omvallen.
Sluit de fles na ieder gebruik. Let op temperatuurveranderingen en blootstelling aan zonlicht.
De fles mag niet in contact komen met een vlam, een elektrische boog, een toorts, een aardingsklem of een andere warmtebron of gloeiend voorwerp. Uit de buurt houden van elektrische leidingen en lasinstallaties, en nooit een fles onder druk lassen.
Wees voorzichtig bij het openen van het ventiel van de fles, houd uw hoofd ver verwijderd van het ventiel en controleer of het gas geschikt is om mee te lassen.
Het elektrische netwerk dat gebruikt wordt moet altijd geaard zijn. Gebruik het op de veiligheidstabel aanbevolen type zekering.
Een elektrische schok kan, direct of indirect, ernstige en zelfs dodelijke ongelukken veroorzaken.
Raak nooit delen aan de binnen- of buitenkant van de machine aan (toortsen, klemmen, kabels, elektroden...) die onder spanning staan wanneer de machine aanstaat. Deze delen zijn aangesloten op het lascircuit.
Voor het openen van het lasapparaat, koppel deze los van het netwerk en wacht 2 minuten totdat alle condensatoren ontladen zijn.
Raak nooit tegelijkertijd de toorts of de elektrodehouder en de massaklem aan.
Zorg ervoor, als de kabels of toortsen beschadigd zijn, dat ze vervangen worden door gekwalificeerde en bevoegde personen.
Gebruik alleen kabels (verlengsnoeren en laskabels) met de geschikte doorsnede.
Gebruik altijd droge, in goede staat verkerende kleren om uzelf van het lascircuit te isoleren. Draag isolerend schoeisel, waar u ook werkt.
ELEKTROMAGNETISCHE EMISSIES
Elektrische stroom die door een geleider gaat veroorzaakt elektrische en magnetische velden. De lasstroom wekt een elektromagnetisch veld op rondom de laszone en het lasmateriaal.
De elektromagnetische velden EMF kunnen de werking van bepaalde medische apparaten, zoals pacemakers, verstoren. Deze veiligheidsmaatregelen moeten in acht worden genomen voor mensen met medische implantaten. Bijvoorbeeld : toegangsbeperking voor voorbijgangers of een individuele risico-evaluatie voor de lassers.
Alle lassers zouden de volgende procedures moeten opvolgen, om de blootstelling aan elektro-magnetische straling veroorzaakt door het lassen zo klein mogelijk te houden :
- plaats de laskabels dicht bij elkaar - bind ze indien mogelijk vast;
- houd uw romp en uw hoofd zo ver mogelijk van het lascircuit af;
- wikkel nooit de laskabels om uw lichaam heen;
- zorg ervoor dat u zich niet tussen de laskabels bevindt. Houd de twee laskabels aan dezelfde kant van uw lichaam;
- bevestig de geaarde kabel zo dicht als mogelijk is bij de lasplek;
- voer geen werkzaamheden uit dichtbij de laszone, ga niet zitten op of leun niet tegen het lasapparaat;
- niet lassen wanneer u het lasapparaat of het draadaanvoersysteem draagt.
Personen met een pacemaker moeten een arts raadplegen voor gebruik van de lasapparaat.
De blootstelling aan elektromagnetische straling tijdens het lassen kan gevolgen voor de gezondheid hebben die nog niet bekend zijn.
TRANSPORT EN DOORVOER VAN HET DRAADAANVOERSYSTEEM
Het draadaanvoersysteem is uitgerust met (een) handvat(en), waarmee het apparaat gedragen kan worden. Let op : onderschat het gewicht niet. Het handvat mag niet gebruikt worden om het apparaat aan omhoog te hijsen. Til nooit een gasfles en het materiaal tegelijk op. De vervoersnormen zijn verschillend.
Til het apparaat niet boven personen of voorwerpen.
Het is aan te raden de spoel te verwijderen alvorens het draadaanvoersysteem op te tillen of te vervoeren.
Het apparaat heeft niet-geïsoleerde hijsogen, deze zijn uitsluitend bedoeld voor het verplaatsen van het draadaanvoersysteem, en niet om het apparaat aan omhoog te hijsen tijdens het lassen. Indien ze worden gebruikt tijdens het lassen, moeten ze worden geïsoleerd van de grond van het gebouw.
Niet gecontroleerde lasstroom kan de aardgeleiders vernietigen, gereedschap en elektrische installaties beschadigen en onderdelen verhitten, wat kan leiden tot brand.
- Alle las-verbindingen moeten goed en stevig op elkaar aangesloten zijn. Controleer dit regelmatig!
- Verzekert u zich ervan dat de bevestiging van het werkstuk solide is en geen elektrische problemen heeft!
- Zet alle elektrisch geleidende elementen van het lasapparaat zoals het chassis, de trolley en de hefsystemen goed vast of hang ze op zodat ze geïsoleerd zijn!
- Leg of zet geen ander gereedschap zoals boormachines, slijpgereedschap enz. op het lasapparaat, op de trolley of op de hefsystemen als deze niet geïsoleerd zijn !
- Leg altijd de lastoortsen of elektrodehouders op een geïsoleerd oppervlak wanneer ze niet gebruikt worden!
INSTALLATIE VAN HET MATERIAAL
De volgende regels moeten worden gerespecteerd :
- Het draadaanvoersysteem mag alleen in gebruik gesteld worden als alle klepjes dicht zijn.
- Zet de machine op een ondergrond met een helling van maximaal 10^ .
- Plaats het lasapparaat niet in de stromende regen, en stel hem niet bloot aan zonlicht.
Dit materiaal heeft beveiligingsgraad IP23, wat betekent dat :
- het beveiligd is tegen toegang in gevaarlijke delen van voorwerpen waarvan de diameter >12,5mm
- het beveiligd is tegen regendruppels (60° ten opzichte van een verticale lijn).
Deze apparaten kunnen dus buiten gebruikt worden in overeenstemming met veiligheidsindicatie IP23.
De fabrikant GYS kan niet verantwoordelijk gesteld worden voor lichamelijk letsel of schade aan voorwerpen veroorzaakt door niet correct of gevaarlijk gebruik van dit materiaal.
ONDERHOUD / ADVIES
- Het onderhoud kan alleen door gekwalificeerd personeel gedaan worden. Een jaarlijkse onderhoudsbeurt wordt aangeraden. - Koppel de aansluitingen tussen het lasapparaat en het draadaanvoersysteem los en wacht twee minuten voordat u met het materiaal gaat werken.
- De kap regelmatig afnemen en met een blazer stofvrij maken. Maak van deze gelegenheid gebruik om met behulp van geïsoleerd gereedschap ook de elektrische verbindingen te laten controleren.
- Controleer regelmatig de staat van de verbindingskabel tussen het lasapparaat en het draadaanvoersysteem. Als de verbindingskabel beschadigd is, moet deze worden vervangen.
- Waarschuwing ! Indien er een manoeuvre-systeem wordt gebruikt tijdens het lassen (anders dan dat geadviseerd wordt door de fabrikant) zorg dan voor een isolerende laag tussen de behuizing van het draadaanvoersysteem en het manoeuvre-systeem.
- Het draadaanvoersysteem mag alleen in werking worden gesteld als alle kleppen gesloten zijn.
INSTALLEREN - GEBRUIK VAN HET PRODUCT
Alleen ervaren en door de fabrikant gekwalificeerd personeel kan de installatie uitvoeren. Verzeker u ervan dat het lasapparaat tijdens de installatie niet aan het stroomnetwerk aangesloten is. Si raccomanda di utilizzare i cavi di saldatura forniti con l'unità per ottenere le impostazioni ottimali del prodotto.
Risico op verwondingen veroorzaakt door bewegende onderdelen!
De draadaanvoersystemen zijn voorzien van bewegende delen die handen, haar, kleding en gereedschap kunnen grijpen en die ernstige verwondingen kunnen veroorzaken!
- Raak met uw hand(en) geen bewegende, draaiende of aandrijvende onderdelen aan.
- Let goed op dat de behuizingen van het apparaat correct gesloten blijven wanneer het apparaat in werking is.
OMSCHRIJVING MATERIAAL (FIG-1)
1- Oogbouten 9- Aansluiting water
2- Doorgang verbindingskabel 10- Aansluiting water
3- Spoel houder 11- Aansluiting afstandsbediening
4- Haspel 12- Aansluiting bediening verbindingskabel
5- Reverser gasafvoer draadaanvoer 13- Aansluiting gas
6- Handvatten. 14- Aansluiting stroom
7- Interface human / machine 15- Aansluiting water
8- Euro Connector
16- Aansluiting water
1- Display spanning 11- Indicatie inductie modus
2- Display draadsnelheid / stroom
3- Display Ampères 13- Indicatie vergrendeling bedieningspaneel
4- Display m / mn 14- Knop vergrendeling bedieningspaneel
5- Indicator oververhitting
6- Verstoring normale werking 16- Indicator 2T
7- Draaiknop spanningsregeling 17- Indicator 4T
8- Draaiknop afstellen draadsnelheid / inductie
9- Keuzeknop inductie 19- Afvoeren gas
10- Indicatie modus draadsnelheid 20- Draadaanvoer
12- Indicator activiteit afstandsbediening
15- Keuzeknop modus / activeren van de afstandsbediening
18- Indicator Spot/Delay
STROOMVOORZIENING - OPSTARTEN
Het EXAFEED 4-L draadaanvoersysteem is exclusief ontworpen voor gebruik met het EXAGON 400 CC/CV lasapparaat (art. code 010925). De verbinding tussen de twee apparaten wordt tot stand gebracht met behulp van een speciale verbindingskabel :
| Afkoeling Lengte Sectie | Art. code | ||
| Lucht | 5m | 70mm2 | 047587 |
| 10m | 70mm2 | 047594 | |
| 95mm2 | 047600 | ||
| 15m | 95mm2 | 038349 | |
| 20m | 038431 | ||
| Vloeibaar | 1.8m | 70mm2 | 037243 |
| 5m | 70mm2 | 047617 | |
| 10m | 70mm2 | 047624 | |
| 95mm2 | 047631 | ||
| 15m | 95mm2 | 038448 | |
| 20m | 038455 | ||
AANSLUITING EN ADVIEZEN
Het aansluiten of afkoppelen van de verbindingskabel tussen het lasapparaat en het draadaanvoersysteem mag enkel gebeuren wanneer het lasapparaat uitgeschakeld is.
Aansluiten van de kabel aan het draadaanvoersysteem :
- Open het klepje dat toegang geeft tot de aansluiting van de kabel (FIG 1 - n°2)
- Breng de kabel door de cirkelvormige opening aan de achterkant van het draadaanvoersysteem
- Blokkeer de kabel op de carrosserie van het draadaanvoersysteem, door een kwartslag in de richting van de klok te draaien, zet de kabel vervolgens vast met behulp van de met de kabel meegeleverde schroef.
- De verbinding tot stand brengen.
Aansluiten van de kabel aan de lasgenerator :
- Koppel de massaklem aan op de positieve (+) of de negatieve (-) aansluiting van het lasapparaat, overeenkomstig het gebruikte type draad.
- Sluit de verbindingskabel aan op de overblijvende aansluiting voor het vermogen
- Koppel de controle-aansluiting van de kabel aan op de 10-punts aansluiting, die zich bevindt tussen de twee stroom-aansluitingen op het lasapparaat.
INSTALLATIE VAN DE SPOEL EN HET INBRENGEN VAN DE DRAAD (FIG-4)
- Haal het mondstuk (FIG-4, F) en de contactbuis (FIG-4, E) van de toorts af. Open het klepje van het apparaat.
FIG-4, A :
- Plaats de spoel op de daarvoor bestemde houder :
- Houd rekening met de aandrijfpen van de spoelhouder. Draai, om een 200 mm spoel te installeren, de spoelhouder maximaal aan.
- Stel de rem af (FIG-4, 2) om te voorkomen dat tijdens een lasstop de draad in de war raakt. Draai, over het algemeen, niet te strak aan, dit kan de motor oververhitten.
FIG-4, B :
- Plaats de geschikte aanvoerrollen. De meegeleverde aanvoerrollen hebben een dubbele groef (1 en 1,2). De leesbare aanduiding op de aanvoerrol moet overeenkomen met de diameter van het door u gekozen draad. Voor een draad met ∅ 1,2, gebruik de groef met ∅ 1,2. Gebruik voor het lassen van aluminium de geschikte rollen (groef met U-vorm).
FIG-4, C :
Om het draad te verwisselen, handel als volgt :
- Draai de draaiknoppen ((FIG-4, 4) maximaal los en duw ze naar beneden, breng de draad in, sluit de het draadaanvoersysteem en draai de knoppen weer vast volgens de aanwijzingen.
- Start de motor door op de trekker van de toorts te drukken, of zet de schakelaar (FIG 1 - n°5) op stand draad verwisselen.
- Laat de lasdraad ongeveer 5 cm uit de toorts komen, en plaats daarna de voor het lasdraad geschikte contactbuis (FIG-4, E) en het mondstuk (FIG-4, F) op de toorts.
Opmerkingen :
- Een te krappe mantel kan problemen bij de draadaanvoer geven, en kan de motor oververhitten.
- De aansluiting van de toorts moet eveneens goed aangedraaid worden, om verhitting te voorkomen.
- Controleer of het draad en de spoel niet in contact zijn met de mechaniek van het apparaat, dit kan kortsluiting veroorzaken.
KEUZE VAN DE MODUS OP HET LASAPPARAAT
Druk meerdere keren op knop MODE op het lasapparaat, totdat het ledlampje gaat branden onder symbool De twee displays op het lasapparaat tonen - - - en de draaiknoppen zijn niet actief, de besturing is overgeheveld naar het bedieningspaneel van het draadaanvoersysteem (FIG-2).
INBRENGEN VAN LASINSTELLINGEN
1. Bijstellen van de lasspanning :
Bijstellen van de lasspanning met behulp van de linkerknop (○), afhankelijk van het te realiseren laswerk. De aanbevolen stroom wordt vermeld op het linker display.
2. Instellen van de draadsnelheid :
Regel de draadsnelheid met behulp van de rechter knop , afhankelijk van het te realiseren laswerk. De aanbevolen snelheid wordt vermeld op het rechter display.
3. Instellen van de inductie :
Houd de knop ingedrukt en draai aan de rechter draaiknop : de verlichte index geeft een relatieve waarde aan van -9 tot +9. Hoe lager het inductie niveau, hoe harder en gerichter de boog zal zijn. Een hoger inductie niveau geeft een zachtere boog met minder projectie.
TOEGANG TOT GEAVANCEERDE INSTELLINGEN
Raadpleeg het hoofdstuk «toegang tot de menu's» voor meer details over de toegang tot de geavanceerde instellingen.
SP_o (1) « SPot », duur van de lasnaad (in seconden) in de Spot/Delay modus.
(1) « DeLaY », lasstop (in seconden) in de Spot / Delay modus.
P_rE « PrEgaz », duur (in seconden) tijdens welke het gas stroomt, vanaf de druk op de trekker tot het starten van de draadaanvoer.
15. « I Start », opstartstroom (relatieve schaal van -5 tot +5), de standaard waarde is 0.
« Creep Speed », draadsnelheid (in procenten) voor de boogontsluiting.
HS (2) « Hot Start », Activeren / deactiveren van de hotstart instellingen (On/Off).
(3) « Creep Voltage », spanning (in procenten) bij de boogontsluiting.
H5.5 (3) « HotStart Speed », snelheid (in procenten) tijdens de Hotstart fase.
HSU (3) « HotStart Voltage », spanning (in procenten) tijdens de Hotstart fase.
HSL (3) « HotStart time », duur (in seconden) van de Hotstart fase.
C.F. (4) « Crater Filler », activeren / deactiveren van de functie Crater Filler (On/off).
(5) « Crater Filler Speed », snelheid (in procenten) van de krater-fase.
(5) « Crater Filler Voltage », spanning (in procenten) van de krater-fase.
d5t. (5) « downSlope time », duur (in seconden) van de helling, om van de las-instelling over te gaan tot de instellingen van de krater-fase.
(5) « Crater Filler time », duur (in seconden) van de krater-fase.
« burnback », de energie waarmee het draad afgesneden kan worden (relatieve schaal van -5 tot +5), de standaard waarde is 0.
P.O.C. « Post Gaz », duur (in secondes) tijdens welke het gas doorstroomt na het stoppen met lassen.
(1) : deze instellingen verschijnen alleen wanneer de Spot / Delay modus is gekozen.
(2) : de Hotstart instelling is niet beschikbaar wanneer de Spot / Delay modus is gekozen.
(3) : deze instellingen verschijnen alleen als de instelling H.S. op « On » staat.
(4) : de instelling CraterFiller is niet beschikbaar wanneer de Spot / Delay modus is gekozen.
(5) : deze instellingen verschijnen alleen als de instelling C.F. op « On » staat.
TOONT DE STROOM/SPANNING TIJDENS HET LASSEN
Tijdens het lassen meet en toont lastransformator de instant gemeten stroomwaarden en de lasspanningswaarden. Na afloop van het lassen worden 30 seconden lang knipperend de gemiddelde stroom- en spanningswaarden getoond. Zodra het bedieningspaneel (draaiknop of knoppen) wordt aangeraakt toont het display de lasaanbeveling.
Naar gelang het regime (kortsluiting, globulair of spray-arc), kan de gemiddelde spanning zich ietwat verwijderen van de aanbevolen spanning.
OPSLAAN EN OPROEPEN VAN LASPROGRAMMA'S
De gebruikte instellingen worden automatisch opgeslagen en weer opgeroepen wanneer het lasapparaat opnieuw opgestart wordt. Naast de actuele lasinstellingen is het mogelijk om lasprogramma's op te slaan en weer op te roepen.
Er is geheugen voor 50 programma's.
Opgeslaan kunnen worden :
- de spanning, de draadsnelheid en de inductie,
- de geavanceerde instellingen
- de modus 2T / 4T / SPOT DELAY
Een programma opslaan :
- Houd de knoppen en 3 seconden lang ingedrukt. verschijnt laat de knoppen los.
- Draai aan één van de draaiknoppen om te tonen. Bevestig door op de knop te drukken.
- Het display toont knipperend het nummer van een geheugenplaats (01 tot 50).
- Draai aan de knop om een geheugenplaats te kiezen voor het programma dat u wilt opslaan. Bevestig door op de knop te drukken. - Het programma is opgeslagen / het menu wordt direct verlaten.
Een bestaand programma oproepen :
- Houd de knoppen en 3 seconden lang ingedrukt. verschijnt, laat de knoppen los.
- Draai aan één van de draaiknoppen om te tonen. Bevestig door op de knop te drukken.
- Het display toont knipperend het nummer van een geheugenplaats (01 tot 50).
- Draai aan één van de twee draaiknoppen om de geheugenplaats te kiezen van het programma dat u wilt oproepen. Bevestig door op de knop te drukken. De instelling wordt opgeroepen / het menu wordt direct verlaten.
Functie voor het snel oproepen van programma's (Quick Load):
Wanneer de functie 9L « Quick Load » is geactiveerd, kan de gebruiker z'n programma's één voor één oproepen, door snel de trekker in te drukken en weer los te laten. Het aantal programma's is instelbaar van 2 tot 50. (Voorbeeld : wanneer men instelt op 5, kan men, met behulp van de trekker, de programma's 01 tot 05 oproepen).
LAS-CYCLI
2T Modus :
(1) : als de Hotstart functie gedeactiveerd is, start het lassen direct na de boogontsteking (Start).
(2): als de functie Crater Filler gedeactiveerd is, wordt de draad direct na het loslaten van de trekker doorgesneden.
4T Modus :
Met de 4T modus kunnen verschillende etappes met behulp van de trekker geregeld worden. Het gedrag hangt af van het activeren / deactiveren van de Hotstart en Crater Filler instellingen.
other
| Event | Start | Hotstart (1) | Lassen Crater Filler | Burnback | |-----------------|-------|--------------|------------------------|----------| | Pre | 15t | | | | | HSS | | | | | | CrS | | | | | | CrU | | | | | | HSU | | | | | | dSt | | | | | | CFS | | | | | | cF.U | | | | | | ccU | | | | | | ccU | | | | | | ccU | | | | | | ccU | | | | | | ccU | | | | | | ccU | | | | | | ccU | | | | | | ccU | | | | |(1) : als de Hotstart functie is gactiveerd duurt de Hotstart fase zolang als de trekker ingedrukt wordt gehouden. Als de Hotstart functie is gedeactiveerd, duurt de pre-gas fase zolang als de trekker ingedrukt wordt gehouden (grafiek niet weergegeven).
^(2) : als de Crater Filler functie geactiveerd is, duurt de Crater Filler fase zolang als de trekker ingedrukt wordt gehouden. Als de Crater Filler functie is gedeactiveerd, duurt de post-gas fase zolang als de trekker ingedrukt wordt gehouden (grafiek niet weergegeven).
De Spot / Delay modus is een 2T modus, waarmee naden met een bepaalde duur gelast kunnen worden (Spot-instelling uitgedrukt in seconden), met gedefinieerde onderlinge afstanden (Delay-instelling uitgedrukt in seconden). Als de Delay-instelling op 0.0 seconden is afgesteld zal één enkele lasnaad gerealiseerd worden, de lasser zal op de trekker moeten drukken en deze weer loslaten om aan een nieuwe lasnaad te beginnen.
AFSTANDSBEDIENING
Een afstandsbediening (art. code 047679) kan worden aangesloten op het EXAFEED draadaanvoersysteem, met behulp van de koppeling (FIG-1, 5). De afstandsbediening reageert op de spanning (1e draaiknop) en de snelheid (2e draaiknop). Deze instellingen zijn dan niet toegankelijk op het bedieningspaneel van het draadaanvoersysteem.
VERGRENDELING VAN DE BEDIENING
Met deze functie kunnen de knoppen van het bedieningspaneel en de draaiknoppen vergrendeld worden, om een accidentele handeling te voorkomen. Werkwijze :
Druk gedurende 3 seconden op de knop 🔒, het display geeft Loc. aan en schakelt terug naar het gebruikelijke scherm. Het ledlampje (FIG-2, n°13) gaat aan.
Geen enkele knop is actief. Met behulp van de draaiknoppen kan een beperkte variatie (beginwaarde +/- het percentage zoals gedefinieerd door de instelling « tol ») van de spanning en de draadsnelheid worden verkregen (kzie handleiding van het lasapparaat).
Druk, om de bediening te ontgrendelen, opnieuw 3 seconden op knop. Het display toont Un Loc en schakelt terug naar het gebruikelijke scherm. De LED (FIG-2, n°13) gaat uit.
TOEGANG TOT DE MENU'S
(1) : instellingen alleen toegankelijk in de Spot / Delay modus
(2) : instellingen niet toegankelijk in de Spot / Delay modus
(3) : instellingen alleen toegankelijk als Hotstart is geactiveerd (H.S. op On).
(4) : instellingen niet toegankelijk in de Spot / Delay modus
(5) : instellingen alleen toegankelijk als Crater Filler geactiveerd is (C.F. op ON)
GARANTIE
De garantie dekt alle gebreken en fabricagefouten gedurende twee jaar vanaf de aankoopdatum (onderdelen en arbeidsloon).
De garantie dekt niet :
- Alle overige schade als gevolg van vervoer.
- De gebruikelijke slijtage van onderdelen (Bijvoorbeeld : kabels, klemmen, enz.).
- Incidenten als gevolg van verkeerd gebruik (verkeerde elektrische voeding, vallen, ontmanteling).
- Gebreken ten gevolge van de gebruiksomgeving (vervuiling, roest, stof).
In geval van storing moet het apparaat teruggestuurd worden naar uw distributeur, samen met:
- Een gedateerd aankoopbewijs (betaalbewijs, factuur ...).
- Een beschrijving van de storing.
PIÈCES DE RECHANGE / SPARE PARTS / ERSATZTEILE / PIEZAS DE RECAMBIO / ERSATZTEILE / ЗАПЧАСТИ / PEZZI DI RICAMBIO / RESERVE ONDERDELEN
