GEBRUIKSAANWIJZING Cutter 70 CT GYS

Driefasen Plasmasnijder

Voor het in gebruik nemen van het apparaat要去en deze instructies gelezen en goed begrepen worden. Voer geen wijzigingen of onderhoud uit die Niet in de handleiding vermeld staan.

Ieder lichamelijk letsel of iedere vom van materiele schade voroortaakt door het Niet naleven van de instructies in deze handleiding kan nicht verhaald worden op de fabrikant van het apparatus.

Raadpleeg, in geval van problemen of onzekerheid over het gebruik, een bevoed persoon om het apparaat correct te installereren.

OMGEVING

Dit materiaal mag alleen gebruikt worden voor het verrachten van snijwerkzaamheden. Deze snijwerkzaamheden mogen uitsluitend uitgevoerd worden volgens de op het typeplaatje en/of in de handleiding vermelde instructies. De veiligheidsvoorschriften要去en gerespecteerd worden. In geval van onuist of gevaarlijk gebruik kan de fabrikant Niet aansprakelijk worden gesteld.

De installmente mag alleen worden gebruikt en bewaard in een stof- en zuuvrige ruimte, en in afwezigheid van ontvlambaar gas of andere corrosieve substanties. Zorg voor voldoende ventilatie tijdens het gebruik.

Gebruiktemperatuur :

Gebruik tussen -10 en +40^ (+14en +104^)

Opslag tussen -20 en +55^ (-4 en 131^ ).

Luchtvochtigkeit :

Lager of gelijk aan 50% bij 40^ (104^)

Lager of gelijk aan 90% bij 20^ (68^)

Hoopte :

Tot 1000 m boven de zeespiegel (3280 voet).

PERSOONLIJKE BESCHERMING EN BESCHERMING VAN ANDEREN

Sijwerkzaamheden können gevaarlijk zijn en ernstige en zichs dodelijke verwondingen veroorzaken.

Tijdens snij-werkzaamheden worden individuen bloatgesteld aan een gevaarlijke warmtebron, aan de lichtstraling van de boog, aan elektromagnetische velden (waarschuwing voor dragers van een pacemaker), aan elektrocutie-gevaar, aan lawaai en aan uitsstoting van gassen.

Beschem uzelf en bescherm anderen, respecteer de volgende veiligheidsinstrumentes :

Draag, om uzelf te beschermen gegen brandwonden en straling, droge, goed isolerende kleding zonder omslagen, brandwerend en in goede staat, die het gehele lichaam bedekt.

Draag handschoenen die de elektrische en thermische isolatie garanderen.

Draag een beschermende snij-uitrusting en/of een lashelm die voldoende bescherming biedt (afhankelijk van de toepassing). Bescherm uw ogen tijdens schoonmaakwerkzaamheden. Contactlenzen zijn uitdrukkelijk verboden.

Soms is het nodig om de werk-zone met brandwerende gordijnen af te schermen gegen stralingen, projectie enwegspattende gloeije deeltjes.

Informeer de personen in het snij-gebied om nicht waar de straling van de boog of waar de gesmolten stukken te kijken, en om aanegpaste kleding te dragen die voldoende bescherming biedt.

Gebruik een bescherming gegen lawaai als de snij-werkzaamheden een hoger geluidsniveau bereiken dan de toegestane norm (dit geldt tevens voor alle personen die zich in de las-zone bevinden).

Houd uw handen, haar en kleding op voldoende afstand van bewegende delen (ventilator).

Verwijder nooit de behuizing van de koelgroep wonneer de snij-installatie aan een elektrische voedingsbron is aangesloten en onder spanning staat. De fabrikant kan in dit geval Niet aansprakelijk worden gesteld in geval van een ongeluk.

De elementen die net geseden zijn,zijn heet en kunnen brandwonden veroorzaken bij het aanraken ervan. Zorg ervoor dat,

tijdens onderhoudswerkzaamheden aan de toorts, deutsche voldoende is afgekoeld, en wacht minstens 10 minutes alvorens met de werkzaamheden te beginnen. De koelgroep moet in werkig zijn tijdens het gebruik van een watergekoelde toorts, om te voorkomen dat de vloeistof brandwonden veroorzaakt.

Het is belangrijk om, voor vertrek, het werkgebied veilig acheer te lately, om mensen en goederen nicht in gevaar te brengen.

LASDAMPEN EN GAS

Rook, gassen en stof uitgestoten tijdens het snijden zijn gevaarlijk voor de gezondheid. Zorg voor voldoende ventilatie, soms is toevoer van verse lucht tijdens het階段en noodzakelijk. Een lashelm met verse luchtaanvoer kan een oplossing� als er onvoldoende ventilatie is.

Controleer of de zuigkracht voloende is, en verifieer of dele aan de gerelateerde veiligheidsnormen voldoet.

Waarschuwing : tijdens snij-werkzaamheden in Kleinere ruimtes moet de verligheid op afstand gecontroleerd worden. Bovendien kan het snijden van materielen die bepaalde stoffen zoals lood, cadmium, zink, kwik of beryllium bevatten bijzonder schadelijk zijn. Ontvet de te lessen materialen voor aanvang van de snijwerkzaamheden.

De gasflessen moeten worden opgeslaagen in een open of goed geventileerde ruimte. Ze要去en in verticale positie gehonden worden, in een houder of op een trolley. Snijden in de buurt van vet of verf is verboden.

BRAND EN EXPLOSIE-RISICO

Scherm het snijgebied volledig af, ontvambare materialen moeten op minimaal 11 meter afstand geplaatst worden. Een brandblusinstallatie moet aanwezig+zijn in de buurt van snijwerkzaamheden.

Pas op voor projectie van hete onderdelen of vonden, zelfs door kieren heen. Ze konnen brand of explosies veroorzaken.

Houd personen, ontvlambare voorwerpen en containers onder druk op veilige en voldoende afstand.

Snij-werkzaamheden in containers of gesloten buizen moeten worden vermeden, en als ze open zijn要去en ze ontdaan worden van ieder ontv Lambaar of explosief materiaal (olie, brandstof, gas-residuen....).

Sijpwerkzaamheden moen niet worden uitgevoerd in de richting van de stroombron, of in de richting van brandbare materialen.

Het elektrische network dat wordt gebruikt moet altiq geaard zijn. Gebruik het op de veiligheidstabel aanbevolen type sekering. Een elektrische schok kan, direct of indirect, ernstige en zelfs dodelijke ongelukken verroorzaken.

Raak nooit onderden aan de binnen- of buitenkant van het apparaat aan (toortsen, klemmen, kabels) die onder spanning staan. Deze delen zijn aangesloten op het snij-circuit.

Koppel, voordat u het snij-apparaat opent, dit los van het stroomnetwork en wacht 2 minutes totdat alle condensatoren ontladen zijn.

Raak nooit tegelijkkertijd de toorts en de massaklem aan.

Zorg ervoor dat, als de kabels of toorten beschadigd zich, deze verrangen worden door gekwalificeerde en bevoegde personen. Gebruik alleen kabels met de geschikte doorsnede. Draag alttid droge en in goede staat verkerende kleding om uzelf van het snijcircuit te isoleren. Draag isolerend schoeisel, waar u ook werk.

EMC CLASSIFICATIE VAN HET MATERIAL

Dit Klasse A materiaal is nicht geschikt voor gebruik in een woonomgeving waar de stroom worden geleverd door een openbaar laagspanningsnet. Het is möglichk dat er problemen ontstaan met de elektromagnetische compatibiliteit in deze omgevingen, vanwege storingen of radio-frequente straling.

Dit materiaal is Niet conform aan de IEC 61000-3-12 norm en is bedoeld om aangesloten te worden op privé laagsspanningsnetwerken, aangesloten op een openbaar netwerk met uitsluitend midden of hoogspanning. Als het apparaat aangesloten worden op een openbaar laagspanningsnetwerk is het de verantwoordelijkheid van de installmenteur de gebruiker van het apparaat om de stroomleverancier te contacteren en zich ervan te verzekeren dat het apparaat daadwerkelijk zonder risico op het betreffende netwerk aangesloten kan worden.

Dit materialiaal voldoet aan de CEI 61000-3-11 norm.

ELEKTROMAGNETISCHE EMISSIES

Elektrische stroom die door een geleider gaat veroorzaakt elektrische en magnetische velden (EMF). De stroom gebruikt bij het snijden wekt een elektromagnetische veld op rondon de snijzone en het snijmaterial.

De elektromagnetische velden, EMF, können de werkking van bepaalde medische apparaten, zoals pacemakers, verstoren. Voor mensen met medische implantaten要去en veiligheidsmaatregelen in acht genomen worden. Bijvoorbeeld : toegangsbeperking voor voorbijgangers of een individuele risico-evaluatie voor de snijders.

Alle gebruikers要去 de volgende procedures opvolgen, om bloatstelling aan elektromagnetische straling veroorzaakt door het uitvoeren van snijwerkzaamheden zo beperkt möglichk te honden :

• plaats de kabels zich bij elkaar - bind ze indien möglichk aan elkaar;
• houd uw hoofd en uw romp zo ver mogelijk van het circuit af;
• wikkel nooit de kabels om uw lichaam;
• zorg ervoor dat u zich nicht:tussen de kabels bevindt. Houd de twee kabels aandezelfde Kant van uw lichaam;
• bevestig de geaarde kabel zo davon als möglichk is bij de te snijden zone;
• voer geen werkzamheden uit zichblij de strooombron, ga Niet zitten op of leun Niet gegen het snij-apparaat;
• nied snijden wanner het apparaat verplaatst worden.

Personen met een pacemaker要去en een arts raadplegen voor gebruik van het apparaat. Bootstelling aan elektromagnetische straling tijdens het階段 kan gevolgen voor de gezondheid hebben die nog Niet bekend zich.

AANBEVELINGEN OM DE LASWERKPLEK EN DE INSTALLATIE TE EVALUEREN

Algemene aanbevelingen

De gebruiker is verantwoordelijk voor het installereren en het gebruik van de apparatuur volgens de instructies van de fabrikant. Als elektron magnetische storingen worden geconstaereid, is het de verantwoordelijkheid van de gebruiker van het materiaal om het probleem op te losesn, met hulp van de technische Dienst van de fabrikant. In sommige gevalen kan de oplossing liggen in een eenvoudige aarding van het snij-circuit. In andere gevalen kan het nodig zijn om met behulp van filters een elektron magnetisch schild rondon de stroomvoorziening en om het vertrek te creeren. In ieder geval moeten de storingenverooraakt door elektromagnetische stralingen beperkt worden tot een aanvaardbaar niveau.

Evaluation van de werk-zone

Voor het installereren van een snij-installatie moet de gebruiker de möglichke elektr-magnetische problemen in de omgeving evalueren. Daar bij要去en de volgende gevevens in acht genomen worden :

a) de aanwezigheid boven, onder, of naast het material van andere voedingskabels, van besturingskabels, signaleringskabels of telefoonkabels;
b) ontvangers en zenders voor radio en teilevisie;
c) computers en ander besturingsapparatuur;
d) essentièle beveiligingsinstallaties, Zoals bijvoorbeeld beveiliging van industrielle apparatuur;
e) de gezondheid van Personen in de omgeving, bijvoorbeeld bij gebruik van pacemakers of gehoorapparaten;
f) materiaal dat gebruikt worden bij het kalibreren of meten;
q) de immuniteit van overig aanwezig materiaal.
De gebruiker moet zich ervan verzekeren dat alle apparatuur in de werkruimte compatibel is. Dit kan aanvullende veiligheidsmaatregelen vereisen; h) hetijdstip waarop het階段en ofere activiteiten plaatsvinden.

De afmeting van het omligende gebied dat in acht genomen moet worden hangt af van de structuur van het gebouw en van de overige activiteiten die erplaatsvinden. Het omligende gebied kan groter+zijn dan de begrenzing van de installmentie.

Evaluatie van de snij-installatie

Naast een evaluatie van de werk-zone kan een evaluatie van de snij-installations elementen aanreiken om storingen vast te stellen en op te loseen. Bij het evalueren van de emissies moeten de werkelijkke resultaten worden bekeken, zoals die zich gemeten in de reèle situatie,zoals vermeld in Artikel 10 van de CISPR 11. De metingen in de specifieke situatie, op een specifieke plek,+kunnen tevens helpen de doeltreffendheid van de maatregelen te bevestigen.

AANBEVELINGEN OM ELEKTROMAGNETISCHE EMISSIES TE REDUCEREN

a. Openbare spanningsnet : het snij-material voet aangesloten worden op het openbare net volgens de aanbevelingen van de fabrikant. Als er stroomenplaatsvonden kan het nodig zich en om extra voorzorgsmaatregelen te nemen, zoals het filteren van het openbare stroomnetwork. Er kan overwogen worden om de voedingskapabel van de snij-installatie af te schermen in een metalen leiding of een equivalent waarvan. Het is wenselijk om de elektrische continuiteit van deze afterscherming over de gehele langte te verzekerden. Deze afterscherming moet aangekoppeld worden aan de stroomvoeding, om er zeker van te zich dat er een goed elektrisch contact isCUSSEN de geleider en het omhulsel van de stroomvoeding.
b. Onderhoud van de snij-apparatuur : het materiaal moet regelmatig onderhoven worden. Daar bij moeten de aanbevelingen van de fabrikant opgevolgd worden. Alle toegangen, service ingangen en kleppen要去en gesloten en correct vergrendeld zijn wonneer het materiaal in werkking is. Het materiaal mag op geen enkele wijze gewijzigd worden, met uitzondering van veranderingen en instellen genoemd in de handleiding van de fabrikant. Let u er in het bijzonder op dat het vonden hiaat van de toorts correct afgesteld is en goed onderhoven wordt, volgens de aanbevelingen van de fabrikant.
c. De kabels moeten zo kort möglichk zichen, en dicht bij elkaaar en vlak bij of, indien möglichk, op de grond gelegd worden.
d. Potentiala-veeffening : Het is wenselijk om alle metalen objecten in en om de werkomgeving te aarden. Waarschuwing : de metalen objcten verbonden aan het te snijden voorwerp vergroten het risico op elektrische schokken voor de gebruiker, wonneer hij tegelijkkertijd deze objcten en de elektrode aanraakt. Het worden aangeraden de gebruiker van deze voorwerpen te isoleren.
e. Aarding van het te snijden voorwerp : wonneer het te snijden voorwerp Niet geaard is, vanwege elektrische veiligheid of vanwege de afmetingen en de locatie, zoals bijoorbeeld het geval kan zijn bij scheepsrompen of metalen structuren van gebouwen, kan een verbinding tussen het voorwerp en de aarde, in sommige gevallen maar noit aktijd, de emissies verkleinen. Vermijd het aarden van voorwerpen, wonneer daarmee het risico op verwondingen van de gebruikers of op beschadigingen van ander elektrisch materiaal vergroot worden. Indien nodig, is het wenselijk dat het aarden van het te snijden voorwerp rechtstreeks plaatsvindt. In sommige landen darüber, waar deze direkte aarding niet toegestaan is, ist het aan te raden te aarden met een waarvoord geschikte condensator, die voldoet aan de regelgeving in het betreffende land.
f. Beveiliging en afterschering : Selectieve afterschering en bescherming van andere kabels en materiaal in de omgeving kan problemen verminderen. De beveiliging van de gehele laszone kan worden overwogen voor speciale toepasseningen.

TRANSPORT EN VEROER VAN DE LASSTROOMVOEDING

De stroobron is uitergerust met een handvat waarmee het apparaat met de hand gedragen kan worden. Let op : onderschat het gewicht Niet. Het handvat mag Niet gebruikt worden om het apparaat aan omhoog te hijsen.

Gebruik nicht de kabels of de toorts om het apparaat te verplaatsen. Het apparaat moet in verticale positie verplaatst worden. Til nooit het apparaat boven personen of voorwerpen.

INSTALLATIE VAN HET MATERIAL

• Plaats de voeding op een ondergrond met een helling van minder dan 10^ .
  Zorg dat er voldoende ruimte is om de machine te ventileren en om toegang te hebben tot het contropaneel.
• Niet geschikt voor gebruik in een ruimte waar geleidend metaalstof aanwezig is.

• Plaats het apparaat Niet in de stromende regen, en stel het Niet bloot aan zonlicht.

• Het materiaal heeft een beveiligingsklasse IP23, wat betekent :

• Dat het beveiligd is tegen toegang in gevaarlijke delen van voorwerpen waarvan de diameter ≥ 12.5mm
• Beveiligd is gegen regendruppels (60% ten opzichte van een verticale lijn).
  Het materiaal kan buiten gebruikt worden, in overeenstemming met de veiligheidsindicatie IP23.
  Om oververhitting te voorkomen要去en de voedingskabels, de verlengsnoeren en de laskabels volledig afgerold worden.

De fabrikant kan nicht verantwoordelijk gehonden worden voor lichamelijk letsel of schade aan voorwerpen veroorzaakt door nicht correct of gevaarlijk gebruik van dit materiaal.

ONDERHOUD / ADVIES

Haal de stekker uit het stopcontact om de elektriciteitsvoorziening te onderbreken en wacht twee minuten alvorens werkzaamheden aan het apparaat te verrachten. De spanning en de stroomsterkte binnen het toestel zijn hoog en gevaarlijk. Het onderhoud mag alleen uitgevoerd worden door gekwalificeerd personeel. Een Jaarlijke onderhoudsbeurt worden aangeraden.

1 - Onderhoud van het luchtfilter :

• Het isoodzakelijk om het luchtfilter regelmatig schoon te make. Houd hiervoor de oranje knop onder het filter ingedrukt.
• Demonteren :
• Koppel de luchttoevoer los.
• Pak de tank vast, druk de hendel in en draai de tank 45^ maar links.
  -Trek de tank maar beneden om deze neer te zetten.
• Het filtreregedeelte is wit, maak dit schoon of verrang het indien nodig (art. code 039735).

2 - Regelmatig onderhoud :

Regelmatig de kap afnemen en met een blazer stofvrij maken. Maak van deze gelegenheid gebruik om met behulp van geisoleerd gereedschap ook de elektrische verbindingen te latente controeren doer gkwalificeerd personeel.
- Controller regelmatig de voedingskabel. Als de voedingskabel beschadigd is,要去 deze door de fabrikant, zichre paratie dienst of een gekwalificeerde technicus worden verrangen, om ieder risico te vermijden.
- Om de lucht goed te latent circuleren mogen de ventilatie-openingen van het apparaat Niet geblokkeerd worden.
- Controller of er geen barstjes in de toorts zitten en of er geen blootliggende draden zijn.
- Controller of de verbruiksartikelen correct geinstalleerd zich en of ze Niet versleten zich.

INSTALLATIE - GEBRUK VAN HET PRODUKT

Alleen ervaren en door de fabrikant gekwalificeerd personeel mag de installmentie uitvoeren. Verzekert u zich ervan dat de generator tijdens het installereren nicht op het stroomnetwork aangesloten is.

De accessoires die geleverd worden met deze generator mogen alleen in combinatie met dit apparaat gebruikt worden.

De Cutter 70T is een driefasen Plasma snijder en gutser. U kurz met dit apparaat :

• ieder type metaal snijden
• ieder soort metaal gutsen

Deze twee procedures vereisen het gebruik van geschikte slijtonderdelen en samengeperste lustch of stiktof.

1- Interface human machine 6-Voedingskabel
2-Aansluiting plasma toorts 7-Filter
3-Draaiknop voor het regelen van de druk 8-Schakelaar aan/uit
4-Aansluiting massaklem 9-Plaats voor pneumatische aansluiting
5- Handvat 10-Vakje voor installmentie kit CNC (optioneel, art. code 039988)

1-Lampje thermische beveiliging 7-

Indicatieampje geperforeerd plaatwerk, met heropstarten van de pilot-boog.

8-Potmeter om het vermogen te regelen

2- Indicatielampje «stop veroorzaakt door een interventie van de toorts»
3- Indicatielampje storing 9- Staat diagram druk indicator
4- Indicatielampje massief plaatwerk 10- Weergave «druk onvoldoende»
5- Knop module keuze 11- Knop testen en afstellen luchtdruk
6- Indicatielampje snijden massief plaatwerk met vergrendeling trekker voor het snijden van longer plaatwerk

Indicatielampje bezig met testen lucht

STROOMVOORZIENING/OPSTARTEN

• Het apparaat wordt geleverd met een driefasen 5-polige aansluiting (3P + N + PE) , type EN 60309-1. Het apparaat wordt gevoed door een GEAARDE driefasen 400V elektrische installment (50 - 60 Hz). Dit apparaat mag alleen aangesloten worden aan een driefasen geaarde stroomvoorziening met 4 draden.
• De effectieve geabsorbeerde stroomafname (I1eff) worden aangegeven op het apparaat bij optimaal gebruik. Controller of de stroomvoorziening en de bijbehorende beveiligingen (netzekering en/of hoofdschakelaar) geschikt zijn voor de stroom die nodig is voor het gebruik van dit apparaat. In sommige landen kan het noodzakelijk hij sein

om de elektrische aansluiting aan te passen om het toestel optimaal te konnen gebruiken. De gebruiker要去 zich ervan verzekeren dat de elektrische aansluitingen algid goed toegankelijk+zijn.

• Het apparaat is geschikt om te functioneren met een elektrische spanning van 400V + / - 15% . Het apparaat bereikt de thermische beveiliging als de netspanning lager is dan 340Veff of hoger dan 460 Veff (display toont foulmelding).
• Het opstarten van het apparaat gebeurt door de aan/uitschakelaar op positie I te zetten (FIG 1 - 8). Het uitschakelen gebeurt door de schakelaar werk terug te zetten.

Let op! Nooit de stroomvoorziening aflsuiten wanner het apparaat oplaadt.

AANSLUITEN OP EEN STROOMGENERATOR

Dit apparaat kan functioneren met generatoren, mits de hulpstroom aan de volgende voorwaarden voldoet :
- De spanning moet wisselspanning়, de effectieve waarde moet 400V + / - 15% ়, en de piekspanning moet lager dan 700V,
- De frequentie moet:tussen de 50 en de 60Hz liggen.
Het is absolutnoodzakelijk deze voorwaarden te controeren, daar veel generatoren hoge spanningspieken produceren die het materiaal kannen beschaden.

Alle gebruekte verlengsnoeren要去 de voor het apparaat geschikte afmeting en kabelsectie hebben. Gebruik een verlengsnoer dat voldoet aan de nationale regelgeving.

Ingangsspanning Doorsnede van het verlengsnoer (<45m)

400 V 4 mm2

LUCHTTOEVOER

De luchttoevoer kan gevoed worden met een compressor of met hoge-druk flessen. Een hoge-drukmeter moet gebruikt worden op iedere type luchttoevoer, en deze moet geschikt+zijn om gas aan te voeren aan de luchtingang van de plasma-cutter. Deze apparaten beschikken over een gein-tegreerde luchtfilter (5 m) ),aar het kan nodig zijn een extra filter te gebruiken,naar gelang de kwaliteit van de gebruekte lucht (optioneel filter art. code 039728).

Als de lustc van slechte kwaliteit is zal het snijden minder nsel gaan, za de snijkwaliteit minder zich, het apparaat za minder ditke materialen kannen snijden en de levensduur van de slijt-onderdelen za korter zich.

Voor een optimaal resultaat moet de kwaliteit van de lucht voldoen aan de norm ISO8573-1, klasse 1.2.2. Het maximale dampdrukpunt moet - 40^ zijn. De maximale hoeveelheid olie (spuitbus, vloeijaar en stoom) mag 0.1 mg/m3 zijn.

Koppel de gastoevoer aan aan de voedingsbron met behulp van een gasslang (inert gas) met een binnendiameter van 9,5 mm en een snelkoppeling.

De druk mag Niet hoger zich dan 9 bar, anders zou de tank{kunnen explodingen.

De aanbevolen ingangsdrukijdens de luchtcirculatie ligtussen 5 en 9 bar, met een minimum afgithe van 305 L/min.

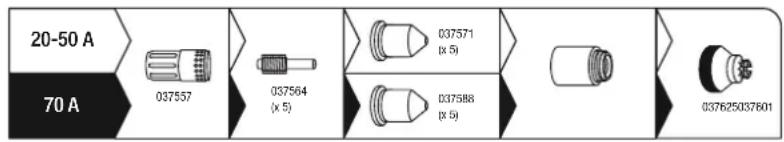

KEUZE SLIJTONDERDELEN

Raadpleeg de aanwijzingen op de zijkant van het apparaat om het geschikte slijtonderdeel te kiezen.

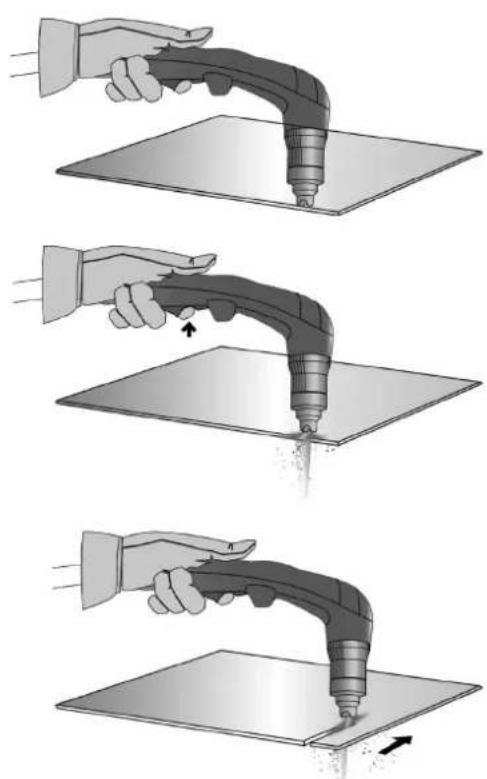

Handmatig snijden
Automatisch snijden

Voor het snijden :

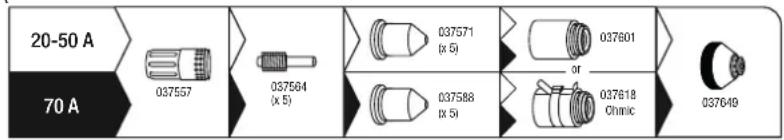

Twee verschillende types slijtonderdelen zichikbaar :

-kleine werkzaamheden met een mondstuk van 20-50 A, aangeduid als 45A
- intensieve werkzaamheden met een mondstuk van 70 A aangeduid als «70 A»

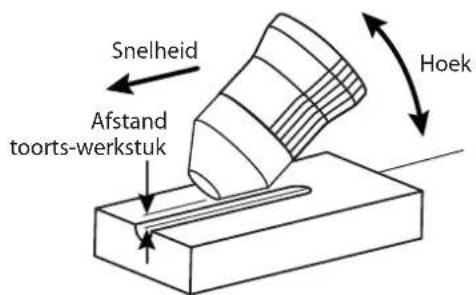

Voor gutswerkzaamheden :

Eén enkel kaliber : 70A

Met gutsen kan er materiaal weghehaald worden om :

• schuine kanten te creeren
• gutssneden aan te leggen
• resten van lasnaden te verwijderen

AFSTellen VAN DE LUCHTDRUK

Het is uiterst belangrijk om de luchtdruk zo precies mogelijk af te stellen : de slijtonderdelen zullen een langere levensduur hebben, en de resultaten optimaler zich.

Het worden aanbevolen om de luchtdruk te controeren en zo nodig bij te stellen in geval van :

• verandering van het aansluitpunt of van de pneumatische installment
• verandering van de lenghte van de toorts
• verandering van het type slijtonderdeel
• in geval van twijfel

Druk op knop AIR SET, de lustc zal op een continue manier uit de toorts stromen, de LEDlampjes van de staafgrafiek zullen gaan branden en de

luchtdruk aan de ingang van de toorts aangeven.

Ontgrendel het draaiwielte om de luchtdruk te regelen door het hier u toe te trekken en nervolgens te draaien, om zo de voor uw werkzaamheden geschikte luchtdruk te verkrijgen. Wanner u de luchtdruk correct heeft afgesteld, vergrendelt u het wiliteiteer door erop te drukken.

De druk hangt af van :

• de lenghte van de toorts (een langere toorts vraagt een hogere druk, om het verliesveroorzaakt door de lenghte te compenseren)
• het type werkzaamheden : snijden of gutsen (de slijtonderdelen voor het gutsen vragen een lagere druk).
• raadpleeg de gebruiksaanwijzing van de toorts of de aanwijzingen vermeld op de stroombron om de optimale druk in te stellen.

Aanbevolendruk：

6 m 5.2	bar / 75 Psi 4.5 bar	/ 65 Psi
12 m 5.5	bar / 80 Psi 4.8 bar	/ 70 Psi

AFSTELLEN SNIJSTROOM

Om de gewenste resultaten te verkrijgen en een correcte levensduur van de slijtonderdelen te garanderen, moet de stroomsterkte aangepast worden aan de slijtonderdelen.

• Contact tip snijden 20-50 A (art. code 037571) : houd een stroomsterkte aanussen 20 en 50 A.
• Contact tip snijden 70 A (art. code 037588) : stel de potmeter af op het maximum.
• Contact tip gutsen 70 A (art. code 037595) : stel de potmeter op het maximum af.

KEUZE SNIJ-METHODE

De keuze van de snijmethode worden gedaan met behulp van de keuzeknop MODE
	Sijden / gutsen van massieve platen Dit is de meest toegepaste werkwijze. Met een druk op de trekker kan de boog gecreëerd worden. De boog stopt wanner de trekker losgelaten worden, of hij stopt vanzelf. Om het werk waar op te starten,要去 de trekker losgelaten worden en要去 de gebruiker de trekker opnieuw indrukken.
	Sijden / gutsen van geperforeerde platen Deze werkwijze is identiek aan de eerste,behalve wat betreft het automatisch stoppen : de boog start vanzelf voor op zolang de trekker ingedrukt worden gehonden. Deze werkwijze biedt een groter werkcomfort,ocht dat de gebruiker Niet voortdurend op de trekker hoeft te drukken of deze hoeft los teLATen.
	Sijden / gutsen van langere onderdelen Bij deze werkwijze kan de gebruiker de trekker tijdens het snijden loslaten,deze za actief blijven tot een nieuwe druk op de trekker of een automatische stop. Dit voorkomt een vermoeide hand, en maakt het möglichk om de hand verdier van de snij-zone af te houden.

VERLOOP VAN EEN SNIJ-KLUS

1- Met een druk op de trekker vormt zich een boog : de pilot-boog. Dit is een boog met een zwak vermogen, die tot stand komt:tussen de elektrode en de contacttip. Zo kan de ontsteking op het te snijden plaatwerk gekreerd worden.
2- Wanner de pilot-boog het plaatwerk aanraakt zal de plasma-snijder deze ontsteking detecteren. De boog circuleertussen de elektrode en het plaatwerk, de generator versterkt de stroom tot de door de gebruiker ingestelde waarde.
3- Aan het einde van de snijwerkzaamheden (loslaten van de trekker of automatisch stoppen) stopt de boog. De lucht zal nog enkele tientallen seconden doorstromen om de toorts en de slijtonderdelen af te koelen.

HANDMATIG SNIJDEN VANAF DE RAND VAN HET ONDERDEEL:

1 De massaklem is gekoppeld aan het werkstuk, houdt de afstandhouser van de toorts loodrecht (90^) op het uiteinde van het werkstuk.
Druk op de trekker van de toorts om de boog te ontsteken, totdat deze het te bewerken metaal raakt.
③ Sleep, wonneer de boog het plaatwerk raakt, Lichtjes met de afstandhouser over het werkstuk. Probeer dit zo regelmatig möglichk te doein.

OPSTARTEN BIJ MASSIEF PLAATWERK :

Houd, met de massaklem gekoppeld aan het werkstuk, de toorts in een hoek van ongeveer 30^ op het werkstuk.
Druk op de trekker van de toorts om de boog te ontsteken, en houd een hoek van 30^ ten opzichte van het plaatwerk aan. Draai langzaam de toorts waar een loodrechtte positie (90^)
Houd de toorts stil en blijf de trekker ingedrukt houden. Als de vonden vanonder het werkstuk vandaan komen heeft de boog het materiaal doorgeseden.
④ Sleep, wonneer de boog het plaatwerk raakt, lichtjes met de afstandhouser over het werkstuk. Probeer een regelmatig ritme aan te houden.

GUTSEN:

Met de massaklem gekoppeld aan het werkstuk, houd de toorts op een hoek van ongeveer 45^ op het werkstuk. Houd de speciale guts afstandhouser op 2 mm afstand alvorens een boog te ontsteken.
Druk op de trekker van de toorts om de boog te ontsteken en houd hierbij een hoek van 45^ met betrekking tot het werkstuk aan.
Druk de plasma-boog in de door u gewenste guts-richting. Bewaar een minimale afstandussen de afstandhouser van de toorts en het versmolten metaal, om zo de levensduur ervan te verlengen en de toorts Niet te beschadigen.

PROFIEL VAN DE GROEF

De gebruiker kan het profiel van de groef varieren door de snelheid van de toorts op het plaatwerk aan te passen, door de afstandussen toorts en plaatwerk te varieren, of de hoek van de toorts ten opzichte van het plaatwerk of de uitgaande stroom van de stroombron te veranderen.

VERANDEREN VAN HET PROFIEL VAN DE GROEF

GEWENST	Breedte	-	+	+	-	-	+	+	-
	Diepte	-	+	-	+	-	-	+	-
Oplossingen		Snelheid opvoeren	Snelheid verlagen	Afstand toorts-werks-tuk vergroten	Afstand toorts-werks-tuk verklei-nen	Hoek vergro- ten	Hoek verklei-nen	Stroom verhogen	Stroom ver-minderen

VEILIGHEIDSMAATREGELEN

X	Onderhoud aan de toorts De gebruiker zal onderhoud要去en uitvoeren aan toorts en accessoires (ervangen van slijtonderdelen, afkoppelen van de toorts). Wanner de Plasma-snijder aanstaat, zal de display «apparaat uitgeschakeld wegens onderhoud aan de toorts» (FIG 2 - 2) waar-genven, om aan te given dat de generator een onderhoudsactiviteit aan de toorts gedetecteerd hebft, en dat deze veilig uitgevoerd kan worden. Wanner de toorts en/of de slijtonderdelen opnieuw gemonteerd+zijn, zal het indicatielampje uitgaan en is de snijder opnieuw operationeel. Als het apparaat functioneel is (snijden) maar het probleem aanhoudt,要去 het apparaat gecontroleerd worden door once after-sales Dienst.
LOW	Onvoldoende luchtdruk Het indicatielampje «Onvoldoende luchtdruk» (FIG 2 - 10) zal gaan branden wanner de druk onvoldoende is om het apparaat cor-rect te latent functioneren of wanner de lucht Niet aangesloten is op de snijder. Sluit het apparaat watert aan op de perslucht-aansluiting (FIG 1 - 9) aan deijkenzijde van het apparaat. Wanner deindicatie nieterwdwijnt, druk op de knop «testen en afstellen van de luchtdruk» (FIG 2 - 11) en draai de luchtdruk-draaiknop (FIG 1 - 3) totdat u de juiste luchtdruk heeft, geschikt voor de door u uit te voeren werkzaamheden (zie paragraaf «Afstellen van de luchtdruk»)
	Thermische beveiliging In geval van overhitting, (het Niet respecteren van de inschakelduur, of langdurig gebruik bij temperaturen hoger dan 40°), zal de Plasma-snijder stoppen met functioneren, om zo voldoende af te konnen koelen. Het indicatie lampje (FIG 2 - 1) zal gaan brandenom aan te given dat het apparaat gestopt is met functioneren vanwege oververhitting. Lampje gaat uit wanner de snijder gereedis om te snijden.
	Verstoring normale werking

AFWIKINGEN, OORZAKEN, OPLOSSINGEN

Weergave foulmeldingen	SYMPTOMEN MOGELIJKE	OORZAKEN OPLOSSINGEN
X	Onderhoud van de toorts	Koppel de toorts af Controller de toorts en	sluit deze opnieuw aan
		Slijtonderdelen gedemonteerd	Controller de aanwezigheid van alle slijtonder-delen en controller de het mondstuk goed is aangedraid.
-	Probleem slijtonderdeel	De elektrode is Niet in contact met de contact-tip	Controller de aanwezigheid van alle stijtonderdelen, verrang deze indien nodig en test opnieuw de werkung ervan.
		De elektrode trekt nicht terug	Controller of de elektrode Niet aan de contact-tip is gelast, controller of de elektrode goed is te bewegen is, verrang de slijtonderdelen indien nodig.
LOW	Te lage luchtdruk	De luchtslang is Niet aangesloten of de druk is werkelijk te laag.	Controller de aansluiting van de luchtslang, stel de compressor in werking, controller de ingaande druk van de plasma snijder.
I	Thermische beveiliging	Intensief gebruik (het Niet respecteren van de aangegeven inschakelduur).	Laat het apparaat aanstaan zDat het kan afkoelen, en wacht tot het LEDlampje dat de thermische beveiliging aangeeft uitaaat.
		De luchtgaten zich verstoet of het apparaat is in een afgesloten ruimte geplaatst.	Verbeter de omgeving van het apparaat om zo een betere ventilatie te creeren.
5.8 85	Overspanning	De spanning is te hoog, en dreigt het apparaat te beschadigen.	Laat de installmentie nakijken door een elektricien.
5.5 80	Onderspanning	De spanning is te laag om een voldoende resultaat te kunnen geben.
5.2 75	Absence de phase Een fase mist
6.5 95	Probleem met de ventilator	De ventilator functioneert nicht	Controler of er nicht een voorwerp is dat de normale werkung van de ventilator verstoort.
		De ventilator draait nicht op de juiste snelheid.	Controler de aansluiting, en verrang indien nodig de ventilator.
6.2 90	Informatie temperatuur foulief	Eén van de temperatuursensoren is afge-koppeld of beschadigd.	Controler de aansluiting van de sensoren, en verrang deze indien nodig.
6.5 95	Geen stroom	Geen contact:tussen de elektrode en het mondstuk	Controler de aanwezigheid van de onderden en de staat waarin ze verkeren. Vervang indien nodig de onderden. Start het apparaat opnieuw op.
6.2 90	Storing vermogensrelais Het vermogensrelais sluit nicht Zend het apparaat terug	oor reparatie
LOW	Geen elektrische boog	De elektrode heeft zich nicht ingetrokken of de lucht bij de uitgang is onvoldoende	Controler of de elektrode correct worden ingetrokken Controler de pneumatische installation (diameter van de kabels teklein en/of kabels te lang, afgeklemde kabel) Controler of de compressor geschikt is voor de installmentie

-	De boog stocht na 3 seconden snijden	Geen stroom gedetecteerd in de mas-saklem.	Controler of de massakabel correct aanges-loten is op het te snijden werkstuk, op een schoon stuk (zonder roest, verf of vet).
- Het apparaat start nicht op. Geen elektrische		voeding.	Controler of de voedingskabel van het appa-raat aangesloten is op het stopcontact en of de schakelaar "aan/uit" op "aan" staat.
			Controler of de hoofdschakelaar Niet geac-tiveerd is.
-	De pilot-boog worden snel onder-broken.	Versleten slijtonderdelen	Controler de staat van de slijtonderdelen, en verrang deze indienoodzakelijk.
-	De boog worden onderbroken tijdens het snijden	Snijsnelheid te zwak voor fjnerplaatwerk.	Stroom-intensiteit verlagen /能力和verhogen.
		Het contact op bij de massaklem is van slechte kwaliteit	Controler of de massakabel correct aanges-loten is op het te snijden werkstuk, op een schoon stuk (zonder roest, verf of vet).
		Snijhoogte te hoog	Gebruik een afstandhouder en houd deze in contact met het te snijdenplaatwerk.
-	Vroegtijdige slijtage van slijton-derdelen	Snijsroom ongeschikt voor de gebruikte slijtonderdelen.	Raadpleeg het hoofdstuk «Afstellen van de snij-stroom».
		Ongeschikte luchtdruk Raadpleeg het hoofstuk «Afstellen luchtdruk».
		Vochtige lustcht	Reinig de luchtfilters van het apparaat en van het persluchtkanaal. Installeer een extra lucht-filter, art. code 039728.

GARANTIE

De garantie dekt alle gebrenen en fabricagefouten gedurende twee jaan vanaf daankoopdatum (onderden en arbeidsloon).

• Alle overige schade als gevolg van vervoer.
• De gebruikelijke slijtage van onderdelen (Bijvoorbeeld : kabels, klemmen, enz.).
• Incidenten als gevolg van verkeerd gebruik (verkeerde elektrische voeding, vallen, ontmanteling).
• Gebreken ten gevolge van de gebruiksomgeving (vervuiling, roest, stof).

In geval van storing moet het apparaat terugestuurd worden maar uw distributeur, samen met:

• Een gedateerd aankoopbewijs (betaalbewijs, faktuur ...).
• Een beschrijving van de storing.
