GEBRUIKSAANWIJZING Cutter 105 CT GYS

Voor het in gebruik nemen van dit apparaat moeten deze instructies zorgvuldig gelezen en goed begrepen worden.

Voer geen onderhoud of wijzigingen uit die niet in de handleiding vermeld staan.

Ieder lichamelijk letsel en iedere vorm van materiële schade veroorzaakt door het niet naleven van de instructies in deze handleiding kan niet verhaald worden op de fabrikant van het apparaat.

Raadpleeg, bij problemen of onzekerheid over het gebruik, een bevoegd en gekwalificeerd persoon om het apparaat correct te installeren.

OMGEVING

Dit materiaal mag alleen gebruikt worden voor het verrichten van snijwerkzaamheden. Deze snijwerkzaamheden mogen uitsluitend uitgevoerd worden volgens de op het typeplaatje en/of in de handleiding vermelde instructies. De veiligheidsvoorschriften moeten altijd gerespecteerd worden. In geval van onjuist of gevaarlijk gebruik van dit materiaal kan de fabrikant niet aansprakelijk worden gesteld.

De installatie mag alleen worden gebruikt en bewaard in een stof- en zuurvrije ruimte, en in afwezigheid van ontvlambaar gas of andere corrosieve substanties. Zorg voor voldoende ventilatie tijdens het gebruik van deze apparatuur.

Temperatuur-indicaties :

Gebruikstemperatuur tussen -10 en +40°C (+14 en +104°F).

Opslag tussen -20 en +55°C (-4 en 131°F).

Luchtvochtigheid:

Lager of gelijk aan 50% bij 40°C (104°F).

Lager of gelijk aan 90% bij 20°C (68°F).

Hoogte :

Tot 1000 m boven de zeespiegel (3280 voet).

PERSOONLIJKE BESCHERMING EN BESCHERMING VAN ANDEREN

Snijwerkzaamheden kunnen gevaarlijk zijn en ernstige en zelfs dodelijke verwondingen veroorzaken.

Tijdens snij-werkzaamheden worden individuen blootgesteld aan een gevaarlijke warmtebron, aan de lichtstraling van de boog, aan elektromagnetische velden (waarschuwing voor dragers van een pacemaker), aan elektrocutie-gevaar, aan lawaai en aan uitstoting van gassen.

Bescherm uzelf en bescherm anderen, respecteer de volgende veiligheidsinstructies :

Draag, om uzelf te beschermen tegen brandwonden en straling, droge, goed isolerende kleding zonder omslagen, brandwerend en in goede staat, die het gehele lichaam bedekt.

Draag handschoenen die een elektrische en thermische isolatie garanderen.

Draag een beschermende snij-uitrusting en/of een lashelm die voldoende bescherming biedt (afhankelijk van de toepassing). Bescherm uw ogen tijdens schoonmaakwerkzaamheden. Het dragen van contactlenzen is uitdrukkelijk verboden.

Soms is het nodig om de werk-zone met brandwerende gordijnen af te schermen tegen straling, projectie en wegspattende gloeiende deeltjes.

Informeer de personen in het snij-gebied om niet naar de straling van de boog of naar de gesmolten onderdelen te kijken, en om gepaste kleding te dragen die voldoende bescherming biedt.

Gebruik een bescherming tegen lawaai als het snijden een hoger geluidsniveau bereikt dan de toegestane norm (dit geldt tevens voor alle personen die zich in het snij-gebied bevinden).

Houd uw handen, haar en kleding op voldoende afstand van bewegende delen (ventilator).

Verwijder nooit de behuizing van de koelgroep wanneer de snij-installatie aan een elektrische voedingsbron is aangesloten en onder spanning staat. De fabrikant kan in dit geval niet aansprakelijk worden gesteld in geval van een ongeluk.

De elementen die net gesneden zijn zijn heet en kunnen brandwonden veroorzaken bij het aanraken ervan. Zorg ervoor dat, tijdens onderhoudswerkzaamheden aan de toorts, deze voldoende is afgekoeld, en wacht minstens 10 minuten alvorens met de werkzaamheden te beginnen. Om te voorkomen dat de vloeistof brandwonden veroorzaakt moet de koelgroep in werking zijn tijdens het gebruik van een watergekoelde toorts.

Het is belangrijk om, voor vertrek, het werkgebied veilig achter te laten, om mensen en goederen niet in gevaar te brengen.

Rook, gassen en stofdie worden uitgestoten tijdens het snijden zijn gevaarlijk voor de gezondheid. Zorg voor voldoende ventilatie, soms is toevoer van verse lucht tijdens het lassen noodzakelijk. Een lashelm met verse lucht-aanvoer kan een oplossing zijn als er onvoldoende ventilatie is.

Controleer of de afzuigkracht voldoende is, en verifieer of deze aan de gerelateerde veiligheidsnormen voldoet.

Waarschuwing : tijdens snij-werkzaamheden in kleinere ruimtes moet de veiligheid op afstand gecontroleerd worden. Bovendien kan het snijden van materialen die bepaalde stoffen zoals lood, cadmium, zink, kwik of beryllium bevatten bijzonder schadelijk zijn. Ontvet de te lassen materialen voor aanvang van de snijwerkzaamheden.

De gasflessen moeten worden opgeslagen in een open of goed geventileerde ruimte. Ze moeten in verticale positie gehouden worden, in een houder

of op een trolley. Snijden in de buurt van vet of verf is verboden.

BRAND EN EXPLOSIE-RISICO

Scherm het werkgebied volledig af, ontvlambare materialen moeten op minimaal 11 meter afstand geplaatst worden. Een brandblusinstallatie moet aanwezig zijn in de buurt van snijwerkzaamheden.

Pas op voor het wegspatten van hete onderdelen of vonken, zelfs door kieren heen. Deze kunnen brand of explosions veroorzaken.

Houd personen, ontvlambare voorwerpen en containers onder druk op veilige en voldoende afstand.

Snij-werkzaamheden in containers of gesloten buizen moeten worden vermeden, en als ze open zijn moeten ze ontdaan worden van ieder ontvlambaar of explosief materiaal (olie, brandstof, gas-residuen....).

Slijpwerkzaamheden mogen niet worden uitgevoerd in de richting van de stroombron, of in de richting van brandbare materialen.

Het elektrische netwerk dat wordt gebruikt moet altijd geaard zijn. Gebruik het op de veiligheidstabel aanbevolen type zekering. Een elektrische schok kan, direct of indirect, ernstige en zelfs dodelijke ongelukken veroorzaken.

Raak nooit onderdelen aan de binnen- of buitenkant van het apparaat aan (toortsen, klemmen, kabels) die onder spanning staan. Deze delen zijn aangesloten op het snij-circuit.

Koppel, voordat u het snij-apparaat opent, dit los van het stroomnetwerk en wacht 2 minuten toldat alle condensatoren ontladen zijn. Raak nooit tegelijkertijd de toorts en de massaklem aan.

Zorg ervoor dat, als de kabels of toortsen beschadigd zijn, deze vervangen worden door gekwalificeerde en bevoegde personen. Gebruik alleen kabels met de geschikte doorsnede. Draag altijd droge en in goede staat verkerende kleding om uzelf van het snijcircuit te isoleren. Draag isolerend schoeisel, waar u ook werkt.

EMC CLASSIFICATIE VAN HET MATERIAAL

Dit Klasse A materiaal is niet geschikt voor gebruik in een woonomgeving waar de stroom wordt aangeleverd door een openbaar laagspanningsnet. Het is mogelijk dat er, vanwege storingen of radio-frequente straling, problemen ontstaan met de elektromagnetische compatibiliteit in deze omgevingen.

Dit materiaal is niet conform de IEC 61000-3-12 norm en mag alleen aangesloten worden op private laagspanningsnetwerken als die zijn aangesloten op een openbaar stroomnetwerk met midden- of hoogspanning. Als het apparaat aangesloten wordt op een openbaar laagspanningsnetwerk is het de verantwoordelijkheid van de installateur of de gebruiker van het apparaat om de stroomleverancier te contacteren en zich ervan te verzekeren dat het apparaat daadwerkelijk zonder risico op het betreffende netwerk aangesloten kan worden.

Dit materiaal voldoet aan de IEC 61000-3-11 norm.

ELEKTROMAGNETISCHE STRALING

Elektrische stroom die door geleidend materiaal of kabels gaat veroorzaakt plaatselijk elektrische en magnetische velden (EMF). De stroom die wordt gebruikt bij het snijden wekt een elektromagnetische veld op rondom de snijzone en het snijmateriaal.

De elektromagnetische velden (EMF) kunnen de werking van bepaalde medische apparaten, zoals pacemakers, verstoren. Voor mensen met medische implantaten moeten speciale veiligheidsmaatregelen in acht genomen worden. Bijvoorbeeld : toegangsbeperking voor voorbijgangers of een individuele risico-evaluatie voor de snijders.

Alle gebruikers van dit apparaat zouden de volgende adviezen op moeten volgen om de blootstelling aan elektro-magnetische straling van het snij-circuit tot een minimum te beperken:

• plaats de kabels samen - bind ze zo mogelijk onderling aan elkaar vast;
• houd uw romp en uw hoofd zo ver mogelijk verwijderd van het snij-circuit ;
• wikkel de kabels nooit rond uw lichaam.
• ga niet tussen de kabels in staan. Houd de twee kabels aan dezelfde kant van uw lichaam;
• sluit de massaklem aan op het werkstuk, zo dicht mogelijk bij de zone waarop u gaat snijden;
• werk niet vlakbij de stroombron, ga er niet op zitten en leun er niet tegenaan;
• voer geen snijwerkzaamheden uit tijdens het vervoer van dit snij-apparaat.

Personen met een pacemaker moeten eerst een arts raadplegen voordat ze het apparaat gaan gebruiken. Blootstelling aan elektromagnetische straling tijdens het snijden kan gevolgen voor de gezondheid hebben die nog niet bekend zijn.

AANBEVELINGEN OM DE LASWERKPLEK EN DE INSTALLATIE TE EVALUEREN

Algemene aanbevelingen

De gebruiker van dit apparaat is verantwoordelijk voor het installeren en het gebruik van de apparatuur volgens de instructies van de fabrikant. Als elektromagnetische storingen worden geconstateerd, is het de verantwoordelijkheid van de gebruiker van het materiaal om het probleem op te lossen, met hulp van de technische dienst van de fabrikant. In sommige gevallen kan de oplossing liggen in een eenvoudige aarding van het snij-circuit. In andere gevallen kan het nodig zijn om met behulp van filters een elektromagnetisch schild rondom de stroomvoorziening en om het vertrek te creëren. In ieder geval moeten de storingen, veroorzaakt door elektromagnetische stralingen, beperkt worden tot een aanvaardbaar niveau.

Evaluatie van de snij-zone

Voor het installeren van een snij-installatie moet de gebruiker ervan de eventuele elektro-magnetische problemen in de omgeving evalueren. De volgende gegevens moeten in aanmerking worden genomen :

a) de aanwezigheid boven, onder en naast het snijmateriaal van andere voedingskabels, besturingskabels, signaleringskabels of telefoonkabels;

b) de aanwezigheid van radio- en televisiezenders en ontvangers;

c) de aanwezigheid van computers en overig besturingsmateriaal;

d) de aanwezigheid van belangrijk beveiligingsmateriaal, voor bijvoorbeeld de beveiliging van industrieel materiaal;

e) de gezondheid van personen in de directe omgeving van het apparaat, en de aanwezigheid van eventuele dragers van een pacemaker of een gehoorapparaat.

f) materiaal dat wordt gebruikt voor het kalibreren of het uitvoeren van metingen;

g) de immuniteit van overig in de omgeving aanwezig materiaal.

De gebruiker moet zich ervan verzekeren dat alle apparatuur in de werkruimte compatibel is. Het is mogelijk dat er extra beschermende maatregelen nodig zijn;

h) een aanpassing van het moment dat het lassen of andere activiteiten plaatsvinden.

De afmeting van het omliggende gebied dat in acht moet worden genomen en/of moet worden beveiligd hangt af van de structuur van het gebouw en van de overige activiteiten die er plaatsvinden. Dit omliggende gebied kan groter zijn dan de begrenzingen van het gebouw.

Evaluatie van de snij-installatie

Naast een evaluatie van de snij-zone kan een evaluatie van de boog-installaties elementen aanreiken om storingen vast te stellen en op te lossen. Bij het evalueren van de emissies moeten de werkelijke meetresultaten worden bekeken, zoals deze zijn gemeten in de reële situatie, zoals vermeld in Artikel 10 van de CISPR 11. De metingen in de specifieke situatie, op een specifieke plek, kunnen tevens helpen de doeltreffendheid van de maatregelen te testen.

AANBEVELINGEN OM ELEKTROMAGNETISCHE EMISSIES TE REDUCEREN

a. Openbaar stroomnet: U kunt de plasma snij-installatie aansluiten op een openbaar stroomnet, met inachtneming van de aanbevelingen van de fabrikant. Als er storingen plaatsvinden kan het nodig zijn om extra voorzorgsmaatregelen te nemen, zoals het filteren van het openbare stroomnetwerk. Er kan overwogen worden om de voedingskabel van de snij-installatie af te schermen in een metalen leiding of een equivalent daarvan. Het is wenselijk om de elektrische continuïteit van deze afscherming over de gehele lengte te verzekeren. Deze afscherming moet aangekoppeld worden aan de stroomvoeding, om er zeker van te zijn dat er een goed elektrisch contact is tussen de geleider en het omhulsel van de stroomvoeding.

b. Onderhoud van het snij-materiaal : De apparatuur moet regelmatig worden onderhouden, en hierbij moeten de aanwijzingen van de fabrikant worden opgevolgd. Alle toegangen, service ingangen en kleppen moeten gesloten en correct vergrendeld zijn wanneer het materiaal in werking is. Het materiaal mag op geen enkele manier gewijzigd worden, met uitzondering van veranderingen en instellingen zoals genoemd in de handleiding van de fabrikant. Let u er in het bijzonder op dat het vonkenhiaat van de toorts correct afgesteld is en goed onderhouden wordt, volgens de aanbevelingen van de fabrikant.

c. Snij-kabels : De kabels moeten zo kort mogelijk zijn, en dichtbij elkaar en vlakbij of, indien mogelijk, op de grond gelegd worden.

d. Equipotentiaal verbinding : Het is wenselijk om alle metalen objecten in en om de werkomgeving te aarden. Waarschuwing : de metalen objecten die verbonden zijn aan het te snijden voorwerp vergroten het risico op elektrische schokken voor de gebruiker, wanneer hij tegelijkertijd deze objecten en de elektrode aanraakt. Het wordt aangeraden de lasser van deze voorwerpen te isoleren.

e. Aarding van het te snijden voorwerp : Wanneer het te snijden voorwerp niet geaard is, vanwege elektrische veiligheid of vanwege de afmetingen en de locatie, zoals bijvoorbeeld het geval kan zijn bij scheepsrompen of metalen structuren van gebouwen, kan een verbinding tussen het voorwerp en de aarde, in sommige gevallen maar niet altijd, de emissies verkleinen. Vermijd het aarden van voorwerpen, wanneer daarmee het risico op verwondingen van de gebruikers of op beschadigingen van ander elektrisch materiaal vergroot wordt. Indien nodig, is het wenselijk dat het aarden van het te snijden voorwerp rechtstreeks plaatsvindt, maar in sommige landen waar deze directe aarding niet toegestaan is is het aan te raden te aarden met een daarvoor geschikte condensator, die voldoet aan de reglementen in het betreffende land.

f. Beveiliging en afscherming : Selectieve afscherming en beveiliging van andere kabels en materiaal in de omgeving kan eventuele problemen verminderen. Voor speciale toepassingen kan de beveiliging van de gehele laszone worden overwogen.

TRANSPORT EN VERVOER VAN DE LASSTROOMBRON

De stroombron is uitgerust met een handvat waarmee het apparaat met de hand gedragen kan worden. Let op : onderschat het gewicht niet. Het handvat mag niet gebruikt worden om het apparaat aan omhoog te hijsen.

Gebruik niet de kabels of de toorts om het apparaat te verplaatsen. Het apparaat moet in verticale positie verplaatst worden.

Til nooit het apparaat boven personen of voorwerpen.

INSTALLATIE VAN HET MATERIAAL

• Plaats de voeding op een ondergrond met een helling van minder dan 10^ .
• Zorg dat er voldoende ruimte is om de machine te ventileren en om toegang te hebben tot het controlepaneel.
• Niet geschikt voor gebruik in een ruimte waar geleidend metaalstof aanwezig is.
• Plaats het apparaat niet in de stromende regen, en stel het niet bloot aan zonlicht.
• IP23 beschermingsklasse, wat betekent dat :
• Beveiligd tegen toegang tot gevaarlijke delen van voorwerpen waarvan de diam ≥12,5mm is en
• Beschermd tegen regen als deze 60% ten opzichte van een verticale lijn valt.
  Het materiaal kan buiten gebruikt worden, in overeenstemming met de veiligheidsindicatie IP23.
  Om oververhitting te voorkomen moeten de voedingskabels, de verlengsnoeren en de laskabels volledig afgerold worden.

De fabrikant kan niet verantwoordelijk gehouden worden voor lichamelijk letsel of schade aan voorwerpen veroorzaakt door niet correct of gevaarlijk gebruik van dit materiaal.

ONDERHOUD / ADVIES

- Het onderhoud mag alleen door gekwalificeerd personeel uitgevoerd worden. We raden u aan een jaarlijkse onderhoudsbeurt uit te laten voeren. Haal de stekker uit het stopcontact om de elektriciteitsvoorziening te onderbreken en wacht eerst twee minuten alvorens werkzaamheden aan het apparaat te verrichten. De spanning en de stroomsterkte binnen het toestel zijn hoog en gevaarlijk.

• Neem regelmatig de behuizing af en maak het apparaat met een blazer stofvrij. Maak van deze gelegenheid gebruik om met behulp van geïsoleerd gereedschap ook de elektrische verbindingen te laten controleren door gekwalificeerd personeel.
• Controleer regelmatig de voedingskabel. Als de voedingskabel beschadigd is, moet deze door de fabrikant, zijn reparatie dienst of een gekwalificeerde technicus worden vervangen, om ieder risico te vermijden.
• Laat de ventilatie-opening van de stroombron vrij zodat de lucht goed kan circuleren.
• Deze stroombron is niet geschikt voor het ontdooien van leidingen, het opladen van accu's of het starten van motoren.
• Controleer of er geen barstjes in de toorts zitten en of er geen draden blootliggen.
• Controleer of de verbruiksartikelen correct geïnstalleerd zijn en of ze niet versleten zijn.

Alleen ervaren en door de fabrikant gekwalificeerd personeel mag de installatie van dit apparaat uitvoeren. Verzekert u zich ervan dat de generator tijdens het installeren NIET op het stroomnetwerk aangesloten is. Om optimale snij-omstandigheden te creëren, wordt aanbevolen om de kabels te gebruiken die met het apparaat geleverd zijn.

MATERIAAL GELEVERD MET

	CUTTER 105 CT081093 081109
6 m	--	√
4 m - 16 mm2	√	√
Starter set	--	√
pneumatische fittingen	√8 mm + 10 mm 8 mm + 10 mm	√

De accessoires die geleverd worden met deze generator mogen alleen in combinatie met dit apparaat gebruikt worden.

OMSCHRIJVING

De CUTTER 105 CT is een driefasen plasma snij- en guts stroombron.

Hiermee kunt u :

- alle soorten metaal snijden

- alle soorten metaal gutsen

Deze twee procedures vereisen het gebruik van hiervoor geschikte slijtonderdelen en het gebruik van perslucht.

BESCHRIJVING VAN HET MATERIAAL (I)

1- Interface human machine 7- Schakelaar aan/uit
2- Aansluiting Plasma toorts 8- Voedingskabel (5 m)
3- Draaiknop voor het regelen van de druk 9- Plaats voor pneumatische aansluiting
4- Potmeter om het vermogen te regelen 10- Filter
5- Aansluiting massaklem 11- Vakje voor installatie kit CNC (optioneel, art. code 039988)
6- Klepje accessoire-doos

HUMAN MACHINE INTERFACE (HMI) (II)

1- Knop module keuze 7- Indicatielampje «Stop veroorzaakt door een interventie op de toorts»
2- Indicatielampje massief plaatwerk 8- Potmeter om het vermogen te regelen
3- Indicatielampje geperforeerd plaatwerk 9- Knop testen en afstellen luchtdruk
4- Indicatielampje gutsen 10- Indicatielampje bezig met testen lucht
5- Lampje thermische beveiliging 11- Draaiwieltje voor het instellen van de luchtdruk en staafdiagram
6- Indicatielampje storing

STROOMVOORZIENING / OPSTARTEN

• Dit materiaal wordt geleverd met een 32 A aansluiting type EN 60309-1 en mag alleen aangesloten worden op een 400V (50-60 Hz) driefasen netwerk met vier draden waarvan één geaard.
• De effectieve stroomafname (I1eff) wordt aangegeven op het toestel bij optimaal gebruik. Controleer of de stroomvoorziening en de bijbehorende beveiligingen (netzekering en/of hoofdschakelaar) geschikt zijn voor de stroom die nodig is voor het gebruik van dit apparaat. In sommige landen kan het nodig zijn om de elektrische aansluiting aan te passen om het toestel optimaal te kunnen gebruiken.
• Het apparaat I is geschikt om te functioneren met een elektrische spanning van 400V +/- 15%. Het apparaat gaat over op thermische beveiliging wanneer de voedingsspanning lager is dan
  340Veff, of hoger is dan 460Veff (op het scherm zal een waarschuwing worden getoond).
• Het opstarten van het apparaat gebeurt door de aan/uit-schakelaar (I-7) op I te zetten, en het uitschakelen door de schakelaar op O te zetten.
  Waarschuwing ! Nooit de stroomvoorziening afsluiten wanneer het apparaat oplaadt.

AANSLUITEN OP EEN STROOMGENERATOR

Deze apparatuur kan worden gebruikt met een stroomgenerator, op voorwaarde dat deze hulpbron aan de volgende eisen voldoet :

- De spanning moet wisselspanning zijn, de effectieve waarde moet 400 V +/- 15% zijn en de piekspanning mag niet hoger zijn dan 700V.

- De frequentie moet tussen de 50 en 60 Hz liggen.

Het is belangrijk om deze voorwaarden voor het gebruik te controleren, omdat veel stroomgeneratoren hogere spanningspieken produceren die het materiaal kunnen beschadigen.

Alle gebruikte verlengsnoeren moeten de voor het apparaat geschikte afmeting en kabelsectie hebben.

Gebruik een verlengsnoer dat voldoet aan de nationale regelgeving.

Ingangsspanning Doorsnede verlengsnoer (<45m)
400 V 4 mm2

LUCHTTOEVOER

De luchttoevoer kan gevoed worden met een compressor of met hoge-druk flessen. Een hoge-drukmeter moet gebruikt worden op iedere type luchttoevoer, en deze moet geschikt zijn om gas aan te voeren naar de luchtingang van de plasma-cutter. Deze apparaten beschikken over een geïntegreerde luchtfilter (5μm), maar het kan nodig zijn een extra filter te gebruiken, naar gelang de kwaliteit van de gebruikte lucht (optioneel filter art. code 039728).

Als de lucht van slechte kwaliteit is zal het snijden minder snel gaan, zal de snijkwaliteit minder zijn, het apparaat zal minder dikke materialen kunnen snijden en de levensduur van de slijt-onderdelen zal korter zijn.

Voor een optimaal resultaat moet de kwaliteit van de lucht voldoen aan de norm ISO8573-1, klasse 1.2.2. Het maximale dampdrukpunt moet -40 °C zijn. De maximale hoeveelheid olie (spuitbus, vloeibaar en stoom) mag 0.1 mg/m3 zijn.

Koppel de gastoevoer aan aan de voedingsbron met behulp van een gasslang (inert gas) met een binnendiametervan 9,5 mm en een snelkoppeling.

De druk mag niet hoger zijn dan 9 bar, anders zou de tank kunnen exploderen.

De aanbevolen ingangsdruk tijdens de luchtcirculatie liegt tussen 5 en 9 bar, met een minimum afgifte van 305 L/min.

KEUZE SLIJTONDERDELEN

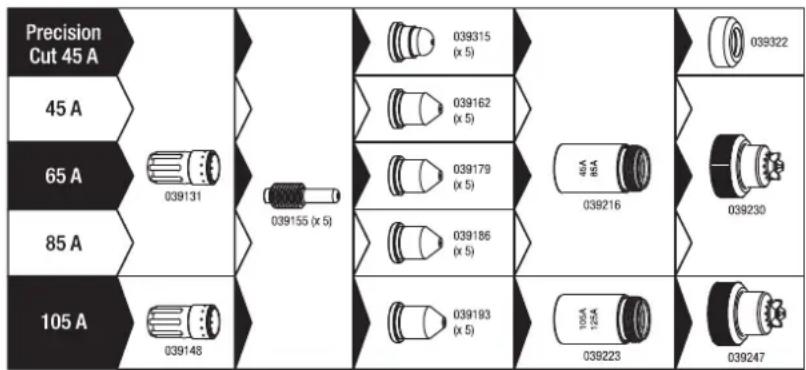

- Handmatig snijden met toorts MT-125 (6 m : Art. code 039506, 12 m : Art. code 039513) :

Precision Cut 45 A 45 A 65 A 85 A 105 A 039131 039155 (x 5) 039315 (x 5) 039162 (x 5) 039179 (x 5) 039186 (x 5) 039216 40A 80A 039230 039148 039193 (x 5) 105A 125A 039223 039247

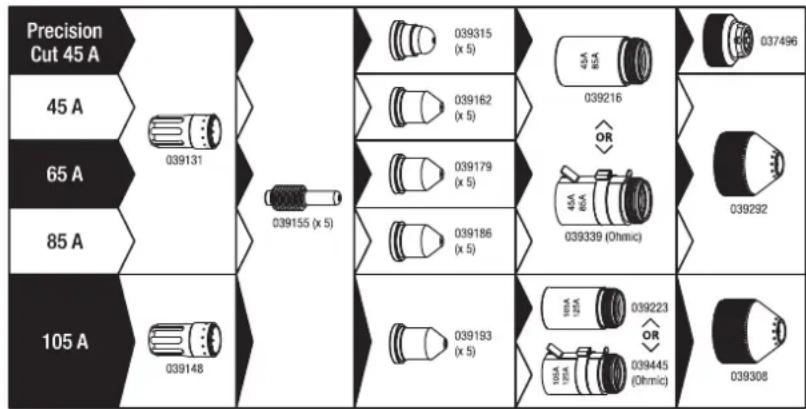

• Automatisch snijden met toorts AT-125 (6 m : Art. code 038479, 12 m : Art. code 039520, 15 m : Art. code 069787, 20 m : Art. code 069794) :

Precision Cut 45 A 45 A 65 A 85 A 105 A 039131 039155 (x 5) 039315 (x 5) 039162 (x 5) 039179 (x 5) 039186 (x 5) 039339 (Ohmic) 039216 OR 039292 039148 039193 (x 5) 039223 OR 039445 (Ohmic) 039308

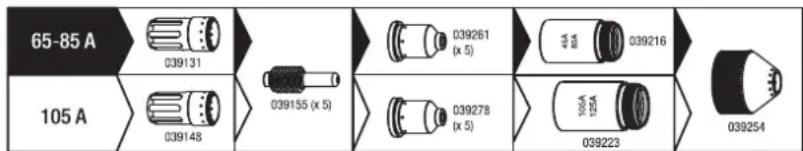

• Gutsen met toorts MT-125 (6 m Art. code 039506, 12 m : Art. code 039513) :

65-85 A 039131 039148 105 A 039155 (x 5) 039261 (x 5) 039278 (x 5) 039223 039216 10A 12A 039254

AFSTELLEN SNIJSTROOM

Om de gewenste resultaten te verkrijgen en een correcte levensduur van de slijtonderdelen te garanderen, moet de stroomsterkte aangepast worden aan de slijtonderdelen (voorbeeld 45 A = 45 ampère).

Het afstellen gebeurt eenvoudig met behulp van een potmeter om stroom af te stellen.

INSTELLEN VAN DE LUCHTDRUK

Het is uiterst belangrijk om de luchtdruk zo precies mogelijk af te stellen : de slijtonderdelen zullen een langere levensduur hebben, en de resultaten zullen optimaler zijn.

In de volgende gevallen wordt het aanbevolen om de druk te controleren :

• bij verandering van het aansluitpunt of de pneumatische installatie
• bij verandering van de lengte van de toorts
• bij verandering van het type slijtonderdeel
• in geval van twijfel dient u altijd de druk te controleren.

Druk op knop PSI, de lucht zal «continue» uit de toorts stromen, de LED-lampjes van de staafgrafiek zullen gaan branden en de luchtdruk aan de ingang van de toorts aangeven.

Ontgrendel het draaiwieltje om de luchtdruk te regelen door het naar u toe te trekken en vervolgens te draaien, om zo de voor uw werkzaamheden geschikte luchtdruk in te stellen. Wanneer u de luchtdruk correct heeft afgesteld, vergrendelt u het wieltje weer door erop te drukken.

De druk hangt af van :

• de lengte van de toorts (een langere toorts vereist een hogere druk, om het verlies aan druk veroorzaakt door de lengte te compenseren).
• het type snijwerk of gutswerk dat u uitvoert (de slijtonderdelen voor gutsen vereisen een lagere druk).
• raadpleeg de gebruiksaanwijzing van de toorts of de aanwijzingen vermeld op de stroombron om de optimale druk in te stellen.

Aanbevolen druk :

Snijden Gutsen

6 m 5.2	bar - 75 Psi 4.5 bar	- 65 Psi
12 m 5.5	bar - 80 Psi 4.8 bar	- 70 Psi
20 m 5.8	bar / 85 Psi 5.2 bar	/ 75 Psi

KEUZE VAN DE SNIJ-MODULE

U kunt uw snijmethode kiezen met behulp van keuzeknop

Pictogram	Staat van het Led-lampje	Beschrijving
	onafgebroken brandend	Snit / snit met vergrendelde trekkerGebruik één van de twee modules om uw snij-werkzaamheden op massief plaatwerk uit te voeren.Met een druk op de trekker kan de boog gecreëerd worden. De boog stopt wanneer de trekker losgelaten wordt, of hij stopt vanzelf.Voor het snijden over grotere lengtes kunt u de vergrendeling van de trekker gebruiken. In dit geval kunt u de trekker loslaten tijdens langere snij-activiteiten. Dit voorkomt een vermoeide hand, en maakt het mogelijk om de hand verder van de snij-zone af te houden.
	knipperend lampje
		Snijwerkzaamheden op geperforeerd plaatwerkGebruik deze module om snij-werkzaamheden op geperforeerd plaatwerk uit te voeren zonder dat de boog uitdooft. De boog blijft continu actief, het snijden verloopt alsof u massief plaatwerk snijdt. Tijdens het gebruik van deze module zal de tip wel sneller slijten. Gebruik deze module dus alleen wanneer u geperforeerd plaatwerk wilt snijden.
	onafgebroken brandend	Gutsen / gutsen met vergrendelde trekkerGebruik één van deze twee modules voor het uitvoeren van gutswerkzaamheden.Met een druk op de trekker kan de boog gecreëerd worden. De boog stopt wanneer de trekker losgelaten wordt, of hij stopt vanzelf.Voor het snijden over grotere lengtes kunt u de vergrendeling van de trekker gebruiken. In dit geval kunt u de trekker loslaten tijdens langere snij-activiteiten. Dit voorkomt een vermoeide hand, em maakt het mogelijk om de hand verder van de snij-zone af te houden.
	[KXAZ]knipperend lampje

VERLOOP VAN EEN SNIJ-KLUS

1- Wanneer u de trekker indrukt zal er een boog worden gevormd : de arc-pilot. Dit is een boog met een gering vermogen, die tot stand komt tussen de elektrode en de contacttip. Zo kan de ontsteking op het te snijden plaatwerk gecreëerd worden.
2- Wanneer de pilot-boog het plaatwerk aanraakt zal de plasma-snijder deze ontsteking detecteren. De boog circuleert tussen de elektrode en het plaatwerk, de generator versterkt de stroom tot de door de gebruiker ingestelde waarde.
3- Aan het einde van de snijwerkzaamheden (loslaten van de trekker of automatisch stoppen) stopt de boog. De lucht zal nog enkele tientallen seconden doorstromen om de toorts en de slijtonderdelen af te koelen.

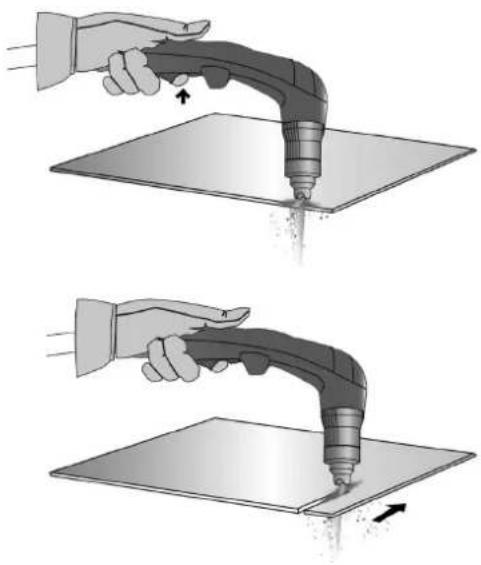

HANDMATIG SNIJDEN VANAF DE RAND VAN HET ONDERDEEL :

De massaklem is gekoppeld aan het werkstuk, houdt de afstandhouder van de toorts loodrecht (90°) op het uiteinde van het werkstuk.

② Druk op de trekker van de toorts om de boog te ontsteken, totdat deze het te bewerken metaal raakt.

③ Sleep, wanneer de boog het plaatwerk raakt, lichtjes met de afstandhouder over het werkstuk. Probeer dit zo regelmatig mogelijk te doen.

OPSTARTEN BIJ MASSIEF PLAATWERK :

① Houd, met de massaklem gekoppeld aan het werkstuk, de toorts in een hoek van ongeveer 30° op het werkstuk.

② Druk op de trekker van de toorts om de boog te ontsteken, en houd een hoek van 30° ten opzichte van het plaatwerk aan. Laat de toorts langzaam draaien naar een perpendiculaire positie (90°).

Houd de toorts stil, en blijf de trekker ingedrukt houden. ③ Als de vonken vanonder het werkstuk vandaan komen heeft de boog het materiaal doorgesneden.

④ Sleep, wanneer de boog het plaatwerk raakt, lichtjes met de afstandhouder over het werkstuk. Probeer een regelmatig ritme aan te houden.

GUTSEN :

① Houd, met de massaklem gekoppeld aan het werkstuk, de toorts op een hoek van ongeveer 45° op het werkstuk. Houd de speciale afstandhouder voor gutsen op 2 mm afstand alvorens een boog te ontsteken.

② Druk op de trekker van de toorts om de boog te ontsteken en houd hierbij een hoek van 45° met betrekking tot het werkstuk aan.

Druk de plasma-boog in de door u gewenste guts-richting. Bewaar een minimale afstand tussen de afstandhouder van de toorts en het versmolten metaal, om zo de levensduur ervan te verlengen en de toorts niet te beschadigen.

Snelheid Hoek Afstand toorts-werkstuk

VORM VAN DE GROEF

U kunt het profiel van de groef variëren door het aanpassen van de snelheid van de toorts, de afstand tussen toorts en werkstuk, de hoek van de toorts op het werkstuk of de uitgangsstroom van het apparaat.

VERANDEREN VAN HET PROFIEL VAN DE GROEF

GEWENST	Breedte
	Diepte
Oplossingen		Snelheid opvoeren	Snelheid verlagen	Afstand toorts-werks-tuk vergroten	Afstand toorts-werks-tuk verkleinen	Hoek vergroten	Hoek verkleinen	Stroom verhogen	Stroom verminderen

VEILIGHEIDSMAATREGELEN

	Onderhoud van de toortsDe gebruiker zal onderhoud moeten uitvoeren aan de toorts en de accessoires (vervangen van slijtonderdelen, afkoppelen van de toorts).Wanneer de Plasma-snijder aanstaat, zal de display «apparaat uitgeschakeld wegens onderhoud aan de toorts» (II-7) weergeven, om aan te geven dat de generator een onderhoudsactiviteit aan de toorts gedetecteerd heeft en dat deze veilig uitgevoerd kan worden.Wanneer de toorts en/of de slijtonderdelen opnieuw gemonteerd zijn, zal het indicatielampje uitgaan en is de snijder opnieuw operationeel.Als het apparaat functioneel is (snijden) maar het probleem aanhoudt, moet het apparaat gecontroleerd worden door onze after-sales dienst.
	Onvoldoende luchtdruk.De melding «Onvoldoende druk» zal worden getoond als de druk te laag is om het apparaat correct te laten functioneren, of als de lucht niet is aangesloten op de snijder.Sluit het apparaat weer aan op de perslucht-aansluiting (I-9) aan de achterzijde van het apparaat. Als de melding niet verdwijnt, druk dan op de knop «testen en afstellen van de luchtdruk» (II-9) en draai de luchtdruk-draaiknop (II - 11) totdat u de luchtdruk heeft die geschikt is voor de door u uit te voeren werkzaamheden (zie paragraaf «Afstellen van de luchtdruk»)
	Thermische beveiligingIn geval van oververhitting, (het niet respecteren van de inschakelduur, of langdurig gebruik bij temperaturen hoger dan 40^ ), zal de Plasma-snijder stoppen met functioneren, om zo voldoende af te kunnen koelen.Het indicatie-lampje voor oververhitting (II-5) zal gaan branden om aan te geven dat de onderbreking is veroorzaakt door oververhitting. Het lampje gaat uit wanneer de snijder gereed is om te snijden.
	Verstoring normale werking

AFWIJKINGEN, OORZAKEN, OPLOSSINGEN

Weergave foutmeldingen $YMPTOMEN MOGELIJKE OORZAKEN OPLOSSINGEN
	Onderhoud van de toorts	Koppel de toorts af	Controleer de toorts en sluit deze opnieuw aan.
		Slijtonderdelen gedemonteerd	Controleer de aanwezigheid van alle slijtonderdelen en controleer of het mondstuk goed is aangedraaid.
(knipperend)	Probleem slijtonderdeel	De elektrode is niet in contact met de contact-tip	Controleer de aanwezigheid van alle stlijtonderdelen, vervang deze indien nodig en test opnieuw de werking ervan.
		De elektrode trekt niet terug	Controleer of de elektrode niet aan de contacttip is gelast, controleer of de elektrode goed bewogen kan worden, vervang indien nodig de slijtonderdelen.
● LOW	Te lage luchtdruk	De luchtslang is niet aangesloten of de druk is werkelijk te laag.	Controleer de aansluiting van de luchtslang, stel de compressor in werking, controleer de druk aan de ingang van de plasma snijder.
	Thermische beveiliging	Intensief gebruik (het niet respecteren van de aangegeven inschakelduur).	Laat het apparaat aanstaan zodat het kan afkoelen, en wacht tot het LEDlampje dat de thermische beveiliging aangeeft uitgaat.
		De lucht-uitgangen zijn verstopt of het apparaat is in een afgesloten ruimte geplaatst.	Verbeter de omgeving van het apparaat om zo een betere ventilatie te creëren.
	Overspanning	De spanning is te hoog en dreigt het apparaat te beschadigen.	Laat de installatie nakijken door een électricien.
	Onderspanning	De spanning is te laag om een voldoende resultaat te kunnen geven.
	Afwezigheid fases Er mist een fase
	Probleem met de ventilator	De ventilator functioneert niet	Controleer of er niet een voorwerp is dat de normale werking van de ventilator verstoort.
		De ventilator draait niet op de juiste snelheid.	Controleer de aansluiting, en vervang indien nodig de ventilator.
	Informatie temperatuur foutief	Eén van de temperatuursensoren is afge-koppeld of beschadigd	Controleer de aansluiting van de senso-ren, en vervang deze indien nodig.
	De stroomtoevoer heeft niet plaatsgevonden	Geen contact tussen de elektrode en mondstuk	Controleer de aanwezigheid van slijton-derdelen en controleer of ze in goede staat zijn. Vervang ze indien nodig. Start het apparaat weer op.
	Storing vermogensrelais Het vermogensrelais sluit niet Zend het apparaat terug voor reparatie.
	Geen elektrische boog	De elektrode heeft zich niet ingetrokken of de lucht bij de uitgang is onvoldoende.	Controleer of de elektrode zich correct terugtrekt.Controleer de pneumatische installatie (diameter van de slang te klein en/of slang te lang, slang afgeknepen...).Controleer de afmetingen van de compressor.
--	De boog stopt na 3 se-conden snijden	Geen stroom gedetecteerd in de mas-saklem.	Controleer of de massakabel correct aangesloten is op het te snijden werkstuk (op een schoon stuk zonder roest, verf of vet).
-- Het apparaat start niet op. Geen elektrische voeding.			Controleer of de voedingskabel van het apparaat aangesloten is op het stopcontact en of de «aan/uit» schakelaar op «aan» staat.
			Controleer of de hoofdschakelaar niet op of staat.
--	De pilot-boog wordt snel onderbroken.	Versleten slijtonderdelen	Controleer de staat van de slijtonderdelen, en vervang deze indien nodig.
--	De boog wordt onderbroken tijdens het snijden	De snijsnelheid is te zwak voor fijner plaatwerk.	Stroom-intensiteit verlagen / snelheid verhogen.
		Het contact bij de massaklem is van slechte kwaliteit	Controleer of de massakabel correct aangesloten is op het te snijden werkstuk (op een schoon stuk zonder roest, verf of vet).
		Snijhoogte te hoog	Gebruik een afstandhouder en houd deze in contact met het te snijden plaatwerk.
--	Vroegtijdige slijtage van slijtonderdelen	Snijstroom niet geschikt voor de gebruikte slijtonderdelen.	Raadpleeg het hoofdstuk «Afstellen van de snij-stroom».
		Ongeschikte luchtdruk	Raadpleeg het hoofdstuk «Afstellen luchtdruk».
		Vochtige lucht	Reinig de luchtfilters van het apparaat en van het persluchtkanaal. Installeer een extra luchtfilter, art. code 039728.

Stof-filter (art. code 046580) met filterfijnheid : 630 µm (0,63 mm).

Waarschuwing : het gebruik van dit filter reduceert de inschakelduur van uw generator.

Om eventuele risico's op oververhitting, veroorzaakt door verstopte luchtkanalen, te voorkomen moet het stoffilter regelmatig gereinigd worden. Losklikken en reinigen met perslucht.

Met de Verbindingskit CNC-1 (art. code 039988) kunt u eenvoudige informatie uitwisselen tussen de plasma-snijder en de digitale besturing van de snijtafel.

GARANTIEVOORWAARDEN FRANKRIJK

De garantie dekt alle gebreken of fabricage-fouten gedurende 2 jaar, vanaf de aankoopdatum (onderdelen en arbeidsloon).

De garantie dekt niet :

• Alle andere schade als gevolg van vervoer.
• De gebruikelijke slijtage van onderdelen (Bijvoorbeeld : kabels, klemmen, enz.).
• Incidenten als gevolg van verkeerd gebruik (verkeerde elektrische voeding, vallen, ontmanteling).
• Gebreken als gevolg van invloeden van de gebruiksomgeving (vervuiling, roest, stof).

In geval van defecten kunt u het apparaat terugsturen naar de distributeur, vergezeld van :

• een gedateerd aankoopbewijs (factuur, kassabon....)
• een beschrijving van de storing.

*De inschakelduur is gemeten volgens de norm EN60974-1 bij een temperatuur van 40°C en bij een cyclus van 10 minuten. Bij intensief gebruik (superieur aan de inschakelduur) kan de thermische beveiliging zich in werking stellen. In dat peval gaat de boog uit en gaat het beveiligingslamcje, laat branden. Laat het apparaat aan de nelspanning slaan om het ta laten afkoelen, toldst de beveiliging afslaat. Het apparaat heeft een uitgaande daïende eigenschap. In sommige landen wordt U3 TCO genoemd.
