Cutter 105 CT - Rebanador GYS - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO Cutter 105 CT GYS

INSTRUCCIONES DE SEGURIDAD

CONSIGNA GENERAL

Estas instrucciones se deben leer y comprender antes de toda operación.

Toda modificación o mantenimiento no indicado en el manual no se debe llevar a cabo.

Todo daño físico o material debido a un uso no conforme con las instrucciones de este manual no podrá atribuírsele al fabricante. En caso de problema o de incertidumbre, consulte con una persona cualificada para manejar correctamente el aparato.

ENTORNO

Este material se debe utilizar solamente para realizar operaciones de corte dentro de los límites indicados en el aparato y el manual. Se deben respetar las instrucciones relativas a la seguridad. En caso de uso inadecuado o peligroso, el fabricante no podrá considerarse responsable.

La instalación se debe hacer en un local sin polvo, ni ácido, ni gas inflamable u otras sustancias corrosivas incluso donde se almacene el producto. Hay que asegurarse de que haya una buena circulación de aire cuando se esté utilizando.

Zona de temperatura:

Almacenado entre -20 y +55°C (-4 y 131°F).

Humedad del aire :

Inferior o igual a 50% a 40°C (104°F).

Inferior o igual a 90% a 20°C (68°F).

Altitud:

Hasta 1000 m por encima del nivel del mar (3280 pies).

PROTECCIÓN INDIVIDUAL Y DE LOS OTROS

El corte puede ser peligroso y causar lesiones graves e incluso mortales.

El corte expone a los individuos a una fuente peligrosa de calor, de radiación lumínica del arco, de campos electromagnéticos (atención a los que lleven marcapasos), de riesgo de electrocución, de ruido y de emisiones gaseosas.

Para protegerse correctamente y proteger a los demás, siga las instrucciones de seguridad siguientes:

Para protegerse de quemaduras y de radiaciones, lleve ropas sin solapas, aislantes, secos, ignífugos y en buen estado que cubran todo el cuerpo.

Utilice guantes que aseguren el aislamiento eléctrico y térmico.

Utilice una protección de corte y/o un capó de corte con un nivel de protección adecuado (según la aplicación). Protéjase los ojos durante operaciones de limpieza. Las lentillas de contacto están particularmente prohibidas.

A veces es necesario delimitar las zonas mediante cortinas ignífugas para proteger la zona de corte de los rayos del arco, proyecciones y de residuos incandescentes.

Informe a las personas en la zona de corte de que no miren los rayos del arco ni las piezas en fusión y que lleven ropas adecuadas para protegerse.

Utilice un carco contra el ruido si el proceso de corte produce un nivel de ruido superior al límite autorizado (lo mismo se aplica a cualquier persona que se encuentre en la zona de corte).

Las manos, el cabello y la ropa deben estar a distancia de las partes móviles (ventilador).

No quite nunca el cáter del grupo de refrigeración de la fuente de corriente de corte estando bajo tensión, el fabricante no podrá ser considerado responsable en caso de accidente.

Las piezas que se han cortado están calientes y pueden provocar quemaduras durante su manipulación. Cuando se hace un mantenimiento de la antorcha, se debe asegurar que esta esté lo suficientemente fría y espere al menos 10 minutos antes de toda intervención. El grupo de refrigeración se debe encender cuando se utilice una antorcha refrigerada por líquido para que el líquido no pueda causar quemaduras.

Es importante asegurar la zona de trabajo antes de dejarla para proteger las personas y los bienes materiales.

El humo, el gas y el polvo que se emite durante el corte son peligrosos para la salud. Hay que prever una ventilación suficiente y en ocasiones puede ser necesario un aporte de aire. Una máscara de aire puede ser una solución en caso de aireación insuficiente.

Compruebe que la aspiración es eficaz controlándola conforme a las normas de seguridad.

Atención, el corte en los lugares de pequeñas dimensiones requiere una vigilancia a distancia de seguridad. El corte de algunos materiales que contengan plomo, cadmio, zinc, mercurio o berilio pueden ser particularmente nocivos. Desengrase las piezas antes de cortarlas.

Las botellas se deben colocar en locales abiertos o bien aireados. Se deben colocar en posición vertical y sujetadas con un soporte o sobre un carro. El corte no se debe efectuar cerca de grasa o de pintura.

RIESGO DE FUEGO Y DE EXPLOSIÓN

Proteja completamente la zona de corte, los materiales inflamables deben alejarse al menos 11 metros. Cerca de la zona de operaciones de corte debe haber un anti-incendios.

Atención a las proyecciones de materiales calientes o chispas incluso a través de las fisuras. Pueden generar un incendio o una explosión. Aleje las personas, objetos inflamables y contenedores a presión a una distancia de seguridad suficiente.

El corte en contenedores o tubos cerrados está prohibida y en caso de que estén abiertos se les debe vaciar de cualquier material inflamable o explosivo (aceite, carburante, residuos de gas...).

Las operaciones de pulido no se deben dirigir hacia la fuente de energía de corriente o hacia materiales inflamables.

SEGURIDAD ELÉCTRICA

La red eléctrica utilizada debe tener imperativamente una conexión a tierra. Utilice el tamaño de fusible recomendado sobre la tabla de indicaciones.

Una descarga eléctrica puede ser una fuente de accidente grave directo o indirecto, incluso mortal.

No toque nunca las partes bajo tensión tanto en el interior como en el exterior del generador de corriente cuando este está encendido (antorchas, pinzas, cables) ya que están conectadas al circuito de corte.

Antes de abrir la fuente de corriente de corte, es necesario desconectarlo de la red eléctrica y esperar dos minutos, para que el conjunto de los condensadores se descarguen.

No toque al mismo tiempo la antorcha y la pinza de masa.

Cambie los cables y antorcha si estos están dañados, acudiendo a una persona cualificada. Dimensione la sección de los cables de forma adecuada a la aplicación. Utilizar siempre ropas secas y en buen estado para aislarse del circuito de corte. Lleve zapatos aislantes, sin importar el lugar donde trabaje.

CLASIFICACIÓN CEM DEL MATERIAL

Este aparato de Clase A no está previstos para ser utilizado en un lugar residencial donde la corriente eléctrica está suministrada por la red eléctrica pública de baja tensión. En estos lugares puede encontrar dificultades a nivel de potencia para asegurar una compatibilidad electromagnética, debido a las interferencias propagadas por conducción y por radiación con frecuencia radioeléctrica.

Este material no se ajusta a la norma CEI 61000-3-12 y está destinado a ser usado en redes de baja tensión privadas conectadas a la red pública de alimentación de media y alta tensión. En una red eléctrica pública de baja tensión, es responsabilidad del instalador o del usuario del material asegurarse, si fuera necesario consultando al distribuidor, de que el aparato se puede conectar.

Este material es conforme a la norma CEI 61000-3-11.

EMISIONES ELECTROMAGNÉTICAS

La corriente eléctrica causa campos electromagnéticos (EMF) localizados al pasar por cualquier conductor. La corriente de corte produce un campo electromagnético alrededor del circuito de corte y del material de corte.

Los campos electromagnéticos EMF pueden alterar algunos implantes médicos, como los estimuladores cardíacos. Se deben tomar medidas de protección para personas con implantes médicos. Por ejemplo, restricciones de acceso para las visitas o una evaluación de riesgo individual para los usuarios.

Todos los usuarios deben utilizar los siguientes procedimientos para minimizar la exposición a los campos electromagnéticos del circuito de corte:

• coloque los cables de corte juntos - fijelos con una brida, si es posible;
• colóquese (torso y cabeza) lo más lejos posible del circuito de corte;
• no se enrolle nunca los cables alrededor del cuerpo;
• no se coloque entre los cables de corte. Sujete ambos cables de corte por el mismo lado del cuerpo;
• conecte el cable de retorno a la pinza de trabajo lo más cerca posible de la zona que se va a cortar;
• no trabaje junto a la fuente de corriente de corte, ni se siente o apoye en ella;
• no corte cuando transporte la fuente de corriente de corte.

Las personas con marcapasos deben consultar un médico antes de utilizar este aparato.

La exposición a campos electromagnéticos durante el corte puede tener otros efectos sobre la salud aún desconocidos.

RECOMENDACIONES PARA EVALUAR LA ZONA Y LA INSTALACIÓN DE CORTE

Aspectos generales

El usuario se responsabiliza de instalar y usar el material de corte al arco siguiendo las instrucciones del fabricante. Si se detectan alteraciones electromagnéticas, el usuario debe resolver la situación siguiendo las recomendaciones del manual de usuario o consultando el servicio técnico del fabricante. En algunos casos, esta acción correctiva puede ser tan simple como una conexión a tierra del circuito de corte. En otros casos, puede ser necesario construir una pantalla electromagnética alrededor de la fuente de corriente de corte y de la pieza entera con filtros de entrada. En cualquier caso, las perturbaciones electromagnéticas deben reducirse hasta que no sean nocivas.

Evaluación de la zona de corte

Antes de instalar un equipo de corte por arco, el usuario debe evaluar los posibles problemas electromagnéticos en el área circundante. Se debe considerar lo siguiente:

a) la presencia por encima, por debajo y junto al equipo de corte por arco de otros cables de alimentación, control, señalización y teléfono;
b) receptores y transmisores de radio y televisión;
c) ordenadores y otros equipos de control;
d) equipos críticos para la seguridad, por ejemplo, la protección de equipos industriales;
e) la salud de los vecinos, por ejemplo, el uso de marcapasos o audífonos;
f) el equipo utilizado para la calibración o la medición;
g) la inmunidad de otros equipos en el entorno.
El usuario deberá asegurarse de que los aparatos del local sean compatibles entre ellos. Esto puede requerir medidas de protección adicionales;
h) la hora del día en que se realizará el corte u otras actividades.

La dimensión de la zona conjunta a tomar en cuenta depende de la estructura del edificio y de las otras actividades que se lleven a cabo en el lugar. La zona se puede extender más allá de los límites de las instalaciones.

Evaluación de la instalación de corte

Además de la evaluación de la zona, la evaluación de las instalaciones de corte por arco puede servir para identificar y resolver casos de perturbación. Conviene que la evaluación de las emisiones incluya las medidas hechas en el lugar como especificado en el Artículo 10 de la CISPR 11. Las medidas hechas en el lugar pueden permitir al mismo tiempo confirmar la eficacia de las medidas de mitigación.

RECOMENDACIÓN SOBRE LOS MÉTODOS DE REDUCCIÓN DE EMISIONES ELECTROMAGNÉTICAS

a. Suministro eléctrico público:: El equipo de corte por plasma debe conectarse a la red pública de suministro de acuerdo con las recomendaciones del fabricante. Si se produjeran interferencias, podría ser necesario tomar medidas de prevención suplementarias como el filtrado de la red pública de alimentación eléctrica. Se recomienda apantallar el cable de red eléctrica en un conducto metálico o equivalente para material de corte al arco instalado de forma fija. Conviene asegurar la continuidad eléctrica del apantallado sobre toda la longitud. Se recomienda conectar el cable apantallado al generador de soldadura para asegurar un buen contacto eléctrico entre el conducto y la fuente de corriente de corte.
b. Mantenimiento de los equipos de corte por arco: El mantenimiento rutinario de los equipos de corte por arco debe realizarse de acuerdo con las recomendaciones del fabricante. Los accesos, aperturas y carcasas metálicas estén correctamente cerradas cuando se utilice el material de corte al arco. El material de corte al arco no se debe modificar de ningún modo, salvo modificaciones y ajustes mencionados en el manual de instrucciones del fabricante. Se recomienda, en particular, que los dispositivos de cebado y de estabilización de arco se ajusten y se les haga un mantenimiento siguiendo las recomendaciones del fabricante.
c. Cables de corte: Conviene que los cables sean lo más cortos posible, colocados cerca y a proximidad del suelo sobre este.
d. Conexión equipotencial: Hay que tener en cuenta la unión de todos los objetos metálicos de los alrededores. En cualquier caso, los objetos metálicos junto a la pieza que se va a cortar incrementan el riesgo del operador a sufrir descargas eléctricas si toca estos elementos metálicos y el hilo a la vez. Conviene aislar al operador de esta clase de objetos metálicos.
e. Conexión a tierra de la pieza que hay que cortar: Cuando la pieza que se va a cortar no está conectada a tierra por razones de seguridad eléctrica o debido a su tamaño y ubicación, como ocurre, por ejemplo, con los cascos de embarcaciones o las estructuras metálicas de los edificios, una conexión que ponga a tierra la pieza puede, en algunos casos y no sistemáticamente, reducir las emisiones. Conviene evitar la conexión a tierra de piezas que podrían incrementar el riesgo de heridas para los usuarios o dañar otros materiales eléctricos. Si fuese necesario, conviene que la conexión a tierra de la pieza a cortar se haga directamente, pero en algunos países no se autoriza este conexión directa, por lo que conviene que la conexión se haga con un condensador apropiado seleccionado en función de la normativa nacional.
f. Protección y blindaje: La protección selectiva y el apantallamiento de otros cables y equipos en el área circundante pueden limitar los problemas de interferencia. La protección de toda la zona de corte puede considerarse como aplicaciones especiales.

TRANSPORTE Y TRÁNSITO DE LA FUENTE DE ENERGÍA DE CORTE

El aparato de corriente de corte está equipado de un mango en la parte superior que permite transportarlo con la mano. No se debe subestimar su peso. El mango no se debe considerar un modo para realizar la suspensión del producto.

No utilice los cables o la antorcha para desplazar la fuente de corriente de corte. Se debe desplazar en posición vertical.

No transporte el generador de corriente por encima de otras personas u objetos.

INSTALACIÓN DEL MATERIAL

• La fuente de corriente de corte se debe colocar sobre una superficie cuya inclinación máxima sea 10°.
• Coloque la fuente de corriente de corte en una zona lo suficientemente amplia para airearla y acceder a los comandos.
• No utilice en un entorno con polvos metálicos conductores.
• La fuente de corriente de corte debe ser protegida de la lluvia y no se debe exponer a los rayos del sol.
• El aparato tiene un grado de protección IP23, lo cual significa:
• Una protección contra el acceso a las partes peligrosas con un dedo y contra objetos sólidos con un diámetro superior o igual a 12.5mm.
• Protección contra la lluvia que cae a 60% respecto a la vertical.
  El material se puede utilizar en el exterior según el índice de protección IP23.
  Los cables de alimentación, de prolongación y de corte deben estar completamente desenrollados para evitar cualquier sobrecalentamiento.

El fabricante no asume ninguna responsabilidad respecto a daños provocados a personas y objetos debido a un uso incorrecto y peligroso de este aparato.

MANTENIMIENTO / CONSEJOS

- El mantenimiento sólo debe realizarse por personal cualificado. Se aconseja efectuar un mantenimiento anual. Interrumpa el suministro eléctrico, luego desconecte el enchufe y espere 2 minutos antes de trabajar sobre el aparato. En su interior, la tensión y la intensidad son elevadas y peligrosas.

• De forma regular, quite el capó y desempolve con un soplador de aire. Aproveche la ocasión para pedir a un personal cualificado que compruebe que las conexiones eléctricas estén bien en sitio con una herramienta aislada.
• Compruebe regularmente el estado del cable de alimentación. Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, su servicio post-venta o una persona con cualificación similar, para evitar cualquier peligro.
• Deje los orificios del equipo libres para la entrada y la salida de aire.
• No utilice esta fuente de corriente/tensión de corte para descongelar tuberías, recargar baterías/acumuladores o arrancar motores.
• Compruebe que el cuerpo de la antorcha no presenta fisuras ni hilos expuestos.
• Compruebe que los consumibles están bien instalados y no muy desgastados.

INSTALACIÓN - FUNCIONAMIENTO DEL PRODUCTO

Solo el personal experimentado y habilitado por el fabricante puede efectuar la instalación. Durante la instalación, asegúrese de que el producto esté desconectado de la red eléctrica. Se recomienda utilizar los cables de corte suministrados para obtener los ajustes óptimos del producto.

PRODUCTO ENTREGADO CONCEBIDA

	CUTTER 105 CT081093 081109
6 m	-	√
4 m - 16 mm2	√	√
kit de inicio	-	√
conectores neumáticos	√8 mm + 10 mm 8 mm + 10 mm	√

Los accesorios suministrados con el producto sólo deben utilizarse con este producto.

DESCRIPCIÓN

El CUTTER 105 CR es una fuente trifásica de corte y ranurado por plasma.

Puede utilizarse para:

- el corte de todos los metales

- el ranurado de todos los metales

Estos dos procesos requieren el uso de consumibles apropiados y aire comprimido o nitrógeno.

DESCRIPCIÓN DEL MATERIAL (I)

1- Interfaz hombre-máquina 7- Conmutador encendido / apagado
2- Conector de la antorcha Plasma 8- Cable de alimentación (5m)
3- Ruedecilla de ajuste de la presión 9- Emplazamiento para racor neumático
4- Potenciómetro de ajuste de intensidad 10- Filtro

5- Manguito de conexión de la pinza de masa

6- Cubierta de la caja de accesorios

11- Compuerta de instalación del kit CNC-1 (opcional, ref. 039988)

INTERFAZ HOMBRE-MÁQUINA (IHM) (II)

1- Botón de selección de modo 7- Indicador «Para por intervención en la antorcha»
2- Indicador de corte de chapa no perforada 8- Potenciómetro de ajuste de intensidad
3- Indicador de corte de chapa calada 9- Botón de test y ajuste de la presión de aire.
4- Indicador de ranurado 10- Indicador de test de aire en proceso
5- Indicador de protección térmica 11- Botón de ajuste de la presión del aire y del gráfico de barras
6- Indicador de perturbación del funcionamiento normal

RED ELÉCTRICA - PUESTA EN MARCHA

• Este material incluye una clavija de 32 A de tipo EN 60309-1 y se debe conectar únicamente a una instalación eléctrica trifásica de 400V (50-60 Hz) de cuatro hilos con un neutro conectado a tierra.
  La corriente efectiva absorbida (l1eff) está señalada sobre el equipo para condiciones de uso máximas. Compruebe que la alimentación y sus protecciones (fusible y/o disyuntor) sean compatibles con la corriente necesaria durante su uso. En ciertos países puede ser necesario cambiar la toma de corriente para condiciones de uso máximas.
• El equipo está diseñado para funcionar con una tensión eléctrica de 400 V +/- 15%. Entra en protección si la tensión de alimentación es inferior a 340Veff o superior a 460Veff (aparecerá un código de fallo en la pantalla del teclado).
• Se conecta girando el interruptor on/off (I-7) a la posición I, y se desconecta girándolo a la posición O.
  ¡Atención! No desconecte nunca la alimentación eléctrica cuando el equipo esté bajo carga.

CONEXIÓN SOBRE GRUPO ELECTRÓGENO

El equipo puede funcionar con generadores siempre que la alimentación auxiliar cumpla los siguientes requisitos:

- La tensión debe ser alterna, su valor eficaz debe ser de 400V +/- 15%, y la tensión de pico inferior a 700V.

- La frecuencia debe estar entre 50 y 60 Hz.

Es imperativo comprobar estas condiciones, ya que muchos grupos electrógenos producen picos de alta tensión que pueden dañar los aparatos.

USO DE PROLONGADOR ELÉCTRICO

Todos los prolongadores deben tener un tamaño de sección apropiados a la tensión del aparato.

Utilice un prolongador que se ajuste a las normativas nacionales.

Tensión de entrada	Sección de la prolongación (<45m)
400 V 4 mm2

SUMINISTRO DE AIRE

La entrada de aire puede ser suministrada por un compresor de aire o botellas de alta presión. Se debe utilizar un manómetro de alta presión sobre cualquier tipo de alimentación y debe ser capaz el gas a la entrada de aire de los cortadores de plasma. Este equipo lleva incorporado un filtro de aire (5μm), pero puede ser necesaria una filtración adicional en función de la calidad del aire utilizado (filtro de suciedad opcional, ref. 039728).

En caso de mala calidad del aire, la velocidad de corte se reduce, la calidad de corte se deteriora, la capacidad de grosor de corte disminuye y la duración de vida de los consumibles se reduce.

Para un rendimiento óptimo, el aire comprimido debe responde a la norma ISO8573-1, clase 1.2.2. El punto de vapor máximo debe ser de -40 °C. La cantidad máxima de aceites (aerosol, líquido y vapor) debe ser de 0.1 mg/m3.

Conecte el suministro de gas al generador mediante un conducto de gas inerte de un diámetro interno de 9,5 mm y un acople rápido.

La presión no debe exceder los 9 bars, el recipiente del filtro podría explotar.

La presión de entrada recomendada durante la circulación del aire es de 5 a 9 bars con un caudal mínimo de 305 L/min.

SELECCIÓN DE CONSUMIBLES

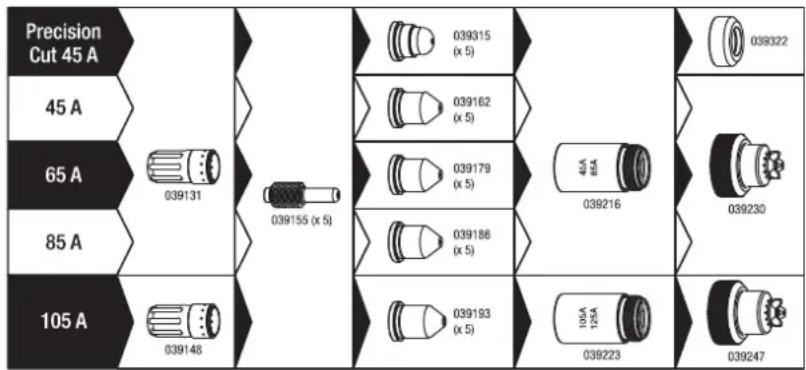

• Corte manual con antorcha MT-125 (6m: ref. 039506, 12m: ref. 039513):

Precision Cut 45 A 45 A 65 A 85 A 105 A 039131 039155 (x 5) 039315 (x 5) 039162 (x 5) 039179 (x 5) 039186 (x 5) 039216 40A 65A 039230 039148 039193 (x 5) 109A 125A 039223 039247

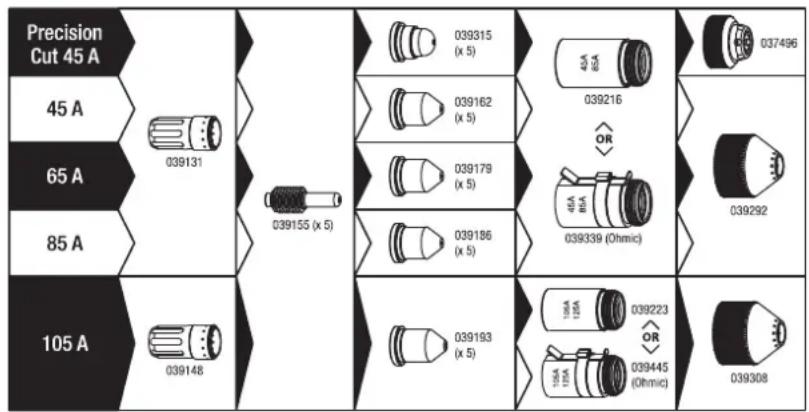

- Corte automático con antorcha AT-125 (6m: ref. 038479, 12m: ref. 039520, 15 m: ref. 069787, 20 m: ref. 069794):

Precision Cut 45 A 45 A 65 A 85 A 105 A 039131 039155 (x 5) 039315 (x 5) 039162 (x 5) 039179 (x 5) 039186 (x 5) 039193 (x 5) 039216 OR 48A 88A 039339 (Ohmic) 037496 039292 039308 039223 OR 18A 12A 039445 (Ohmic)

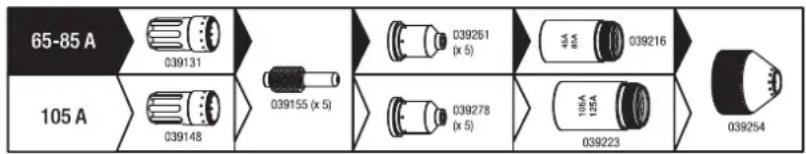

- Ranurado con antorcha MT-125 (6m: ref. 039506, 12m: ref. 039513):

65-85 A 039131 039261 039216 105 A 039148 039155 (x 5) 039278 ( x 5 ) 106A 125A 039223 039254

AJUSTE DE CORRIENTE DE CORTE

Para obtener resultados deseados y garantizar una duración de vida de los consumibles correcta, es importante ajustar la corriente de forma adecuada a los consumibles (ejemplo 45 A = 45 amperes).

Se ajusta simplemente con el potenciómetro de ajste de corriente.

AJUSTE DE LA PRESIÓN DE AIRE

Para obtener los rendimientos y duraciones de vida de los consumibles óptimos, es importante ajustar correctamente la presión de aire.

Es aconsejable comprobar/ajustar la presión en caso de:

• cambio del punto de conexión o de la instalación neumáticas
• cambio de la longitud de la antorcha
• cambio de tipo de consumible
• en caso de duda

Pulse el botón PSI, el aire sale de la antorcha de forma continua, los LED del gráfico de barras se encienden e indican la presión leída en la entrada de la antorcha.

Desbloquee la ruedecilla de ajuste de presión tiran de ella y gírela para ajustar la presión adaptada al trabajo a efectuar. Una vez que la presión está ajustada correctamente, bloquee la ruedecilla presionando en ella.

La presión depende de:

• la longitud de la antorcha (una antorcha más larga requiere una presión más alta para compensar la caída de presión asociada a la longitud)
• el tipo de trabajo de corte o ranurado (los consumibles de ranurado requieren una presión menor).
• consulte las instrucciones del manual de la antorcha o las etiquetas del producto para ajustar la presión óptima.

Presión recomendada:

	Corte Ranurado
6 m 5.2	bar / 75 Psi 4.5 bar	/ 65 Psi
12 m 5.5	bar / 80 Psi 4.8 bar	/ 70 Psi
20 m 5.8	bar / 85 Psi 5.2 bar	/ 75 Psi

SELECCIÓN DEL MODO DE CORTE

El modo de corte se selecciona mediante el botón de selección

MODE

Pictograma	Estado del led	Descripción
	[23WY]newoluzintermitente	Corte / Corte con gatillo bloqueadoUtilice uno de estos dos modos para realizar sus trabajos de corte en chapa maciza.Al presionar sobre el gatillo se crea el arco, el cual se detiene al soltar el gatillo o por ruptura de arco (el arco se detiene solo)Para cortes más largos, es posible utilizar el modo de bloqueo del gatillo, en cuyo caso se puede soltar el gatillo durante el corte. Este modo evita la fatiga y permite mantener la mano un poco más alejada de la zona de corte.
		Corte de chapa perforadaUtilice este modo para cortar chapas perforadas sin apagar el arco entre 2 zonas de material.El arco permanece continuamente encendido, por lo que el corte se realiza como si se tratara de una chapa maciza. Debido a su funcionamiento, este modo tiende a aumentar el desgaste de la boquilla. Por lo tanto, este modo sólo puede utilizarse en chapa perforada.
	[5625]ooo[426H]luzooo	Ranurado / ranurado con gatillo bloqueadoUtilice uno de estos dos modos para ranurar.Al presionar sobre el gatillo se crea el arco, el cual se detiene al soltar el gatillo o por ruptura de arco (el arco se detiene solo)Para cortes más largos, es posible utilizar el modo de bloqueo del gatillo, en cuyo caso se puede soltar el gatillo durante el corte. Este modo evita la fatiga y permite mantener la mano un poco más alejada de las zona de corte.

DESARROLLO DE UNA SECUENCIA DE CORTE

1 - Cuando se aprieta el gatillo, se forma un arco: el arco piloto. Se trata de un arco de débil potencia que se establece entre el electrodo y la tobera, permite el cebado sobre la chapa a cortar.
2- Cuando el arco piloto toca la chapa, el cortador de plasma detecta el cebado. El arco circula entonces entre el electrodo y la chapa, el generador aumentar la corriente hasta el valor ajustado por el operador.
3- A final de corte (al soltar el gatillo o por ruptura de arco), el arco se detiene, el aire continua saliendo durante varias decenas de segundos para enfriar la antorcha y sus consumibles.

CORTE MANUAL A PARTIR DEL BORDE DE LA PIEZA:

① Con la pinza de masa fijada a la pieza, mantenga el soporte de la antorcha de forma perpendicular (90°) a la extremidad de la pieza.
② Presione sobre el gatillo de la antorcha para cebar el arco hasta que se inicie.

③ Cuando se inicie el arco sobre la pieza, desplace la copa de protección sobre la pieza para continuar el corte. Intente mantener un ritmo regular.

INICIO DE CORTE EN CHAPA NO PERFORADA:

① Con la pinza de masa fijada a la pieza, mantenga la antorcha en un ángulo de alrededor de 30° sobre la pieza.

Presione sobre el gatillo de la antorcha para cebar el arco mientras mantiene el ángulo (30°) respecto a la pieza. Gire la antorcha lentamente hasta una posición perpendicular (90°).

③ Mantenga la antorcha fija mientras continúa presionando el botón del gatillo. Si las chispas salen por el inferior de la pieza, el arco a perforado el material.

4 Cuando se inicie el arco sobre la pieza, desplace la copa de protección sobre la pieza para continuar el corte. Intente mantener un ritmo regular.

RANURADO :

Con la pinza de masa fijada a la pieza, mantenga la antorcha en un ángulo de alrededor de 45° sobre la pieza, manteniendo la copa especial para ranurado alrededor de 2mm de la pieza antes de cebar la antorcha.

② Presione sobre el gatillo de la antorcha para cebar el arco manteniendo el ángulo a 45° sobre la pieza a medida que se penetra en la ranura.

③ Empuje el arco plasma en el sentido de la ranura que desea crear. Mantenga una distancia mínima entre la copa de protección y el metal fundido para evitar reducir la duración de vida del consumible o dañar la antorcha.

Velocidad Distancia antorcha-pieza Ángulo

PERFIL DE LA RANURA

Puede variar el perfil de la ranura variando la velocidad de la antorcha sobre la pieza, la distancia antorcha-pieza, el ángulo de la antorcha sobre la pieza y la corriente de salida del generador de corriente.

MODIFICACIÓN DEL PERFIL DE LA RANURA

Deseo	Ancho
	Profundidad
Soluciones		Aumentar la velocidad	Reducir la velocidad	Aumentar la distancia an-torcha-pieza	Reducir la distancia an-torcha-pieza	Aumentar el ángulo	Reducir el ángulo	Aumentar la corriente	Reducir la corriente

SEGURIDAD

	Intervención sobre la antorchaEl operario tendrá que llevar un buen mantenimiento de la antorcha y sus accesorios (cambiar consumibles, desconectar la antorcha).Si el cortador Plasma se enciende en este caso, el indicador «para por intervención en al antorcha» (II-7) se encenderá para indicar que el generador ha detectado un trabajo en la antorcha y que éste puede realizarse con seguridad.Cuando la antorcha y/o los consumibles se han vuelto a instalar, el indicador se apaga y el cortador vuelve a estar operacional.Si el producto se encuentra funcional (corte) pero que el problema persiste, haga que el servicio técnico lo compruebe.
	Presión de aire insuficienteEl indicador «Presión insuficiente» se enciende si la presión es demasiado baja para un funcionamiento correcto o si el aire no está conectado al cortador.Vuelva a conectar el suministro del aire al conector de aire comprimido (L-9) situado en la parte trasera del equipo. Si lel indicador sigue encendido, pulse el botón «Prueba y ajuste de la presión del aire» (II-9) y gire el botón de ajuste de la presión (II-11) hasta obtener la presión de aire necesaria para el uso previsto (véase el párrafo «Ajuste de la presión del aire»).
	Protección térmicaEn caso de sobrecalentamiento (incumplimiento de los factores de funcionamiento, o utilización prolongada a temperaturas ambiente superiores a 40°), el cortador de plasma se detendrá para enfriarse.El indicador de protección térmica (II-5) se enciente para indicar que el funcionamiento se ha interrumpido debido a un sobrecalentamiento. El indicador se apaga una vez que el cortador está listo para cortar.
	Perturbación del funcionamiento normal

ANOMALÍAS, CAUSAS Y SOLUCIONES

Indicador de errores Anomaías Causas posibles Soluciones
	Intervención sobre la an-torcha	Antorcha desconectada	Compruebe y vuelva a conectar la antor-cha.
		Consumibles desmontados	Compruebe la presencia de todos los consumibles y el apriete de la boquilla.
(luz intermitente)	Problema de consumibles	El electrodo no está en contacto con la tobera	Compruebe la presencia y el estado de los consumibles, reemplácelos si fuese necesario y reintente.
		El electrodo no llega a retraerse	Compruebe que el electrodo no está soldado a la boquilla, verifique que el electrodo es móvil y cambie los consumibles si es necesario.
	Presión de aire demasiado baja	El conducto de aire no está conectado o la presión es demasiado baja.	Verifique la conexión de la manguera de aire, encienda el compresor y compruebe la presión en la entrada del cortador de plasma.
	Protección térmica	Uso intensivo (no se respeta el ciclo de trabajo especificado)	Deje la máquina encendida para que se enfríe y espere a que se apague el LED de fallo térmico.
		Las aireaciones están obstruidas o el producto está colocado en un lugar confinado.	Mejore el entorno para garantizar una buena ventilación.
	Sobretensión	La tensión es demasiado elevada y puede dañar el producto	Haga revisar la instalación por un electricista.
	Subtensión	La tensión es demasiado baja para garantizar un resultado satisfaciente.
	Ausencia de fase Falta una fase
	Problema de ventilador	El ventilador no gira	Compruebe que no haya ningún cuerpo extraño que impida el giro normal del ventilador.
		El ventilador no gira a la velocidad correcta	Verifique la conexión y sustituya el ventilador si es necesario.
	Información de temperatura errónea	Un sensor de temperatura está dañado o desconectado	Compruebe la conexión de los sensores y reemplácelos si fuese necesario.
	La corriente no se ha establecida	No hay contacta entre el electrodo y la tobera	Verificar la presencia de los consumibles y de su estado. Remplazarlos si necesario. Reiniciar la máquina y volver a intentar.
	Fallo de relé de potencia El relé de potencia no se cierra Devuelva el productor para su reparación.
	Sin arco:	El electrodo no se ha retraído o no sale suficiente aire.	Compruebe que el electrodo se retrae correctamente.Compruebe la instalación neumática (diámetro de la manguera demasiado pequeño y/o manguera demasiado larga, manguera pinchada.Compruebe el dimensionamiento del compresor.

-	El arco se detiene al cabo de 3 segundos de corte	No se detecta corriente en la pinza de masa	Compruebe que la pinza de masa esté bien conectada sobre la pieza a cortar sobre una zona limpia (ausencia de óxido, pintura o grasas).
- El aparato no	se enciende. No hay alimentación eléctrica		Verifique que el cable de alimentación del producto está enchufado a la toma de corriente y que el interruptor de encendido/apagado está en la posición de encendido.
			Compruebe que el disyuntor no se haya activado.
-	El arco-piloto se corta rápidamente	Consumibles desgastados	Verifique el estado de los consumibles y remplazalos si es necesario.
-	El arco se corta durante el corte	Velocidad de corte demasiado baja en chapas finas	Reduzca la corriente / aumente la velocidad de desplazamiento.
		Mala calidad del contacto de la pinza de masa	Compruebe que la pinza de masa esté bien conectada sobre la pieza a cortar sobre una zona limpia (ausencia de óxido, pintura o grasas).
		Altura de corte demasiado elevada	Utilice un soporte de corte y manténgalo en contacto con la pieza a cortar.
-	Desgaste prematuro de los consumibles	Corriente de corte inapropiada para los consumibles empleados.	Compruebe la sección «Ajuste de corriente de corte».
		Presión de aire inapropiada	Compruebe la sección «Ajuste de la presión de aire».
		Aire húmedo	Limpie los filtros de aire del equipo y de la red de aire comprimido. Añada el filtro deshumidificador adicional, ref. 039728.

KIT DE FILTRO OPCIONAL

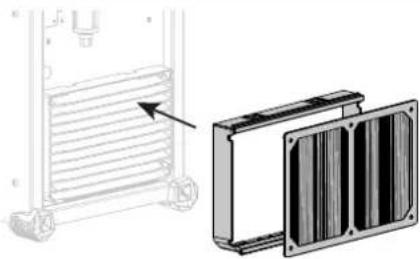

Filtro de polvo (ref. 046580) con la finura del filtro : 630 μm (0,63 mm).

Tenga en cuenta que el uso de este filtro reduce el ciclo de trabajo de su generador.

Para evitar el riesgo de sobrecalentamiento debido a la obstrucción de las rejillas de ventilación, el filtro de polvo debe limpiarse regularmente. Desenganchar y limpiar con aire comprimido.

KIT ANALÓGICO OPCIONAL

El kit analógico CNC-1 (ref. 039988) se utiliza para intercambiar información sencilla entre el cortador de plasma y el control numérico de la mesa de corte para garantizar un funcionamiento correcto.

CONDICIONES DE GARANTÍA

La garantía cubre todo fallo o vicio de fabricación durante dos años, a contar a partir de la fecha de compra (piezas y mano de obra).

La garantía no cubre:

• Cualquier otro daño debido al transporte.
• El desgaste normal de las piezas (Ej.: cables, pinzas, etc.).
• Los incidentes debidos a un mal uso (error de red eléctrica, caída, desmontaje).
• Las averías debidas al entorno (contaminación, óxido, polvo).

En caso de avería, devuelva el equipo a su distribuidor, adjuntando:

- una prueba de compra fechada (recibo, factura,...).

- una nota explicando la avería.

|
