MANUALE UTENTE Cutter 105 CT GYS

ISTRUZIONI DI SICUREZZA

ISTRUZIONI GENERALI

Queste istruzioni devono essere lette e ben comprese prima dell'uso.

Ogni modifica o manutenzione non indicata nel manuale non deve essere effettuata.

Ogni danno corporale o materiale dovuto ad un utilizzo non conforme alle istruzioni presenti su questo manuale non potrà essere considerato a carico del fabbricante.

In caso di problema o incertezza, consultare una persona qualificata per manipolare correttamente l'attrezzatura.

AMBIENTE

Questo dispositivo deve essere utilizzato solamente per fare delle operazioni di taglio nei limiti indicati sulla targhetta indicativa e/o sul manuale. Bisogna rispettare le direttive relative alla sicurezza. In caso di uso inadeguato o pericoloso, il fabbricante non potrà essere ritenuto responsabile.

Il dispositivo deve essere utilizzato in un locale senza polvere, né acido, né gas infiammabili o altre sostanze corrosive, e lo stesso vale per il suo stoccaggio. Assicurarsi che durante l'utilizzo ci sia una buona circolazione d'aria.

Intervalli di temperatura:

Utilizzo tra -10 e +40°C (+14 e +104°F).

Stoccaggio fra -20 e +55°C (-4 e 131°F).

Umidità dell'aria:

Inferiore o uguale a 50% a 40°C (104°F).

Inferiore o uguale a 90% a 20°C (68°F).

Altitudine:

Fino a 1000 m al di sopra del livello del mare (3280 piedi).

PROTEZIONE INDIVIDUALE E DEI TERZI

Il taglio può essere pericoloso e potrebbe causare ferite gravi o mortali.

Il taglio espone gli individui ad una fonte pericolosa di calore, di radiazione luminosa dell'arco, di campi elettromagnetici (attenzione ai portatori di pacemaker), di rischio di folgorazione, di rumore e d'emanazioni gassose.

Proteggere voi e gli altri, rispettate le seguenti istruzioni di sicurezza:

Per proteggervi da ustioni e radiazioni, portare vestiti senza risvolto, isolanti, asciutti, ignifugati e in buono stato, che coprano tutto il corpo.

Usare guanti che garantiscano l'isolamento elettrico e termico.

Utilizzare una protezione da taglio e/o un casco per saldatura di livello di protezione sufficiente (variabile a seconda delle applicazioni). Proteggere gli occhi durante le operazioni di pulizia. Le lenti a contatto sono particolarmente sconsigliate.

Potrebbe essere necessario limitare le aree con delle tende ignifughe per proteggere la zona di taglio dai raggi dell'arco, dalle proiezioni e dalle scorie incandescenti.

Informare le persone nella zona di taglio di non fissare i raggi dell'arco né i pezzi in fusione e di indossare vestiti adeguati per proteggersi.

Mettere un casco contro il rumore se le procedure di taglio arrivano ad un livello sonoro superiore al limite autorizzato (lo stesso vale per tutte le persone che si trovano nella zona di taglio).

Mantenere a distanza dalle parti mobili (ventilatore) le mani, i capelli, i vestiti.

Non togliere mai le protezioni carter dall'unità di raffreddamento quando la fonte di corrente di saldatura è collegata alla presa di corrente, il fabbricante non potrà essere ritenuto responsabile in caso d'incidente.

I pezzi appena tagliati sono caldi e possono causare ustioni durante la manipolazione. Durante l'intervento di manutenzione sulla torcia, bisogna assicurarsi che quest'ultima sia sufficientemente fredda e aspettare almeno 10 minuti prima di qualsiasi intervento. L'unità di raffreddamento deve essere accesa prima dell'uso di una torcia a raffreddamento liquido per assicurarsi che il liquido non causi ustioni.

È importate rendere sicura la zona di lavoro prima di abbandonarla per proteggere le persone e gli oggetti.

FUMI DI TAGLIO E GAS

I fumi, i gas e le polveri emesse dal taglio sono pericolosi per la salute. È necessario prevedere una ventilazione sufficiente e a volte è necessario un apporto d'aria. Una maschera ad aria fresca potrebbe essere una soluzione in caso di aerazione insufficiente.

Verificare che l'aspirazione sia efficace controllandola in relazione alle norme di sicurezza.

Attenzione il taglio in ambienti di piccola dimensione necessita di una sorveglianza a distanza di sicurezza. Inoltre il taglio di certi materiali contenenti piombo, cadmio, zinco, mercurio o berillio può essere particolarmente nocivo; pulire e sgrassare le parti prima di tagliarle.

Le bombole devono essere posizionate in locali aperti ed aerati. Devono essere in posizione verticale su supporto o su un carrello. Il taglio è proibito se effettuato in prossimità di grasso o vernici.

RISCHIO DI INCENDIO E DI ESPLOSIONE

Proteggere completamente la zona di taglio, i materiali infiammabili devono essere allontanati di almeno 11 metri. Un'attrezzatura antincendio deve essere presente in prossimità delle operazioni di taglio.

Attenzione alle proiezioni di materia calda o di scintille anche attraverso le fessure, queste possono essere causa di incendio o di esplosione.

Allontanare le persone, gli oggetti infiammabili e i contenitori sotto pressione ad una distanza di sicurezza sufficiente.

Il taglio nei container o tubature chiuse è proibito e se essi sono aperti devono prima essere svuotati di ogni materiale infiammabile o esplosivo (olio, carburante, residui di gas...).

Le operazioni di molatura non devono essere dirette verso la fonte di corrente di saldatura o verso dei materiali infiammabili.

SICUREZZA ELETTRICA

La rete elettrica usata deve imperativamente avere una messa a terra. Usare la grandezza del fusibile consigliata sulla tabella segnaletica.

Una scarica elettrica potrebbe essere fonte di un grave incidente diretto, indiretto, o anche mortale.

Non toccare mai le parti sotto tensione all'interno o all'esterno della fonte di corrente quando quest'ultima è alimentata (Torce, pinze, cavi, elettrodi) perché sono collegate al circuito di taglio.

Prima di aprire la fonte di corrente di taglio, bisogna disconnetterla dalla rete e attendere 2 min. affinché l'insieme dei condensatori sia scaricato. Non toccare nello stesso momento la torcia e il morsetto di terra.

Far sostituire i cavi e le torce danneggiati solo da persone abilitate e qualificate. Dimensionare la sezione dei cavi in funzione dell'applicazione. Utilizzare sempre vestiti secchi e in buono stato per isolarsi dal circuito di taglio. Portare scarpe isolanti, indifferentemente dall'ambiente di lavoro.

CLASSIFICAZIONE CEM DEL MATERIALE

Questo dispositivo di Classe A non è fatto per essere usato in una zona residenziale dove la corrente elettrica è fornita dal sistema pubblico di alimentazione a basa tensione. Potrebbero esserci difficoltà potenziali per assicurare la compatibilità elettromagnetica in questi siti, a causa delle perturbazioni condotte o irradiate.

Questo dispositivo non è conforme alla CEI 61000-3-12 ed è destinato ad essere collegato a delle reti private a bassa tensione connesse alla rete di alimentazione pubblica solamente a un livello di tensione medio e alto. Se è collegato al sistema pubblico di alimentazione di bassa tensione, è responsabilità dell'installatore o dell'utilizzatore del materiale assicurarsi, consultando l'operatore della rete pubblica di distribuzione, che il materiale possa essere collegato ad esso.

Questi dispositivi sono conformi alla CEI 61000-3-11.

EMISSIONI ELETTRO-MAGNETICHE

La corrente elettrica che attraversa un qualsiasi conduttore produce dei campi elettrici e magnetici (EMF) localizzati. La corrente di taglio produce un campo elettromagnetico attorno al circuito di taglio e al dispositivo di taglio.

I campi elettromagnetici EMF possono disturbare alcuni impianti medici, per esempio i pacemaker. Devono essere attuate delle misure di protezione per le persone che portano impianti medici. Per esempio, restrizioni di accesso per i passanti o una valutazione del rischio individuale per gli utilizzatori.

Tutti gli utenti devono adottare le seguenti procedure per ridurre al minimo l'esposizione ai campi elettromagnetici del circuito di taglio:

• posizionare i cavi di taglio insieme - fissarli con una fascetta, se possibile;
• posizionarsi (busto e testa) il più lontano possibile del circuito di taglio;
  • non arrotolare mai i cavi attorno al corpo;
  • non posizionare dei corsi tra i cavi di taglio; Tenere entrambi i cavi di taglio sullo stesso lato del corpo;
• collegare il cavo di ritorno all'applicazione più vicina alla zona da tagliare;
• non lavorare a lato della fonte di corrente di taglio, non sedersi o appoggiarsi su di esso;
  • non tagliare durante il trasporto della fonte di corrente di saldatura.

I portatori di pacemaker devono consultare un medico prima di usare questo dispositivo di saldatura.

L'esposizione ai campi elettromagnetici durante il taglio può avere altri effetti sulla salute, ancora sconosciuti.

CONSIGLI PER VALUTARE LA ZONA E L'INSTALLAZIONE DI TAGLIO

Generalità

L'utilizzatore è responsabile dell'installazione e dell'uso del dispositivo di taglio ad arco secondo le istruzioni del fabbricante. Se vengono rilevate delle perturbazioni elettromagnetiche, è responsabilità dell'utilizzatore del dispositivo di taglio ad arco risolvere la situazione con l'assistenza tecnica del fabbricante. In certi casi, questa azione correttiva potrebbe essere molto semplice come ad esempio la messa a terra del circuito di taglio. In altri casi,

potrebbe essere necessario costruire uno schermo elettromagnetico intorno alla fonte di corrente di taglio e al pezzo completo con montaggio di filtri d'entrata. In ogni caso, le perturbazioni elettromagnetiche devono essere ridotte fino a non essere più fastidiose.

Valutazione della zona di taglio

Prima di installare un dispositivo di taglio ad arco, l'utente deve valutare i potenziali problemi elettromagnetici nella zona circostante. Occorre tenere in considerazione quanto segue:

a) la presenza sopra, sotto e accanto al dispositivo di taglio ad arco di altri cavi di alimentazione, di comando, di segnalazione e telefonici;

b) di ricettori e trasmettitori radio e televisione;

c) di computer e altre apparecchiature di controllo;

d) di materiale critico per la sicurezza come ad esempio protezione di materiale industriale;

e) lo stato di salute di persone vicine, ad esempio, l'uso di pacemaker o apparecchi acustici;

f) del materiale utilizzato per la calibratura o la misurazione;

g) l'immunità degli altri materiali presenti nell'ambiente.

L'utilizzatore deve assicurarsi che gli altri dispositivi usati nell'ambiente siano compatibili. Questo potrebbe richiedere delle misure di protezione supplementari;

h) l'orario della giornata in cui il taglio o altre attività devono essere eseguite.

La dimensione della zona circostante da prendere in considerazione dipende dalla struttura degli edifici e dalle altre attività svolte sul posto. La zona circostante può estendersi oltre ai limiti delle installazioni

Valutazione dell'installazione di taglio

Oltre alla valutazione delle zona, la valutazione delle installazioni di taglio ad arco può servire a determinare e risolvere i casi di perturbazioni. Conviene che la valutazione delle emissioni includa delle misurazioni sul posto come specificato all'Articolo 10 della CISPR 11. Le misurazioni sul posto possono anche permettere di confermare l'efficacia delle misure di attenuazione.

RACCOMANDAZIONI SUI METODI DI RIDUZIONE DELLE EMISSIONI ELETTROMAGNETICHE

a. Rete di alimentazione pubblica: Le apparecchiature di taglio al plasma devono essere collegate alla rete di alimentazione pubblica secondo le raccomandazioni del produttore. Se ci sono interferenze, potrebbe essere necessario prendere misure di prevenzione supplementari, come il filtraggio della rete pubblica di rifornimento [elettrico]. Converrebbe prendere in considerazione di schermare il cavo della presa elettrica passandolo in un condotto metallico o equivalente di un materiale di taglio ad arco fissati stabilmente. Converrebbe anche assicurarsi della continuità della schermatura elettrica su tutta la sua lunghezza. Conviene collegare il blindaggio alla fonte di corrente di taglio per assicurare il buon contatto elettrico fra il condotto e l'involucro della fonte di corrente di taglio.

b. Manutenzione delle apparecchiature di taglio ad arco: Le apparecchiature per il taglio ad arco devono essere sottoposte a manutenzione ordinaria secondo le raccomandazioni del produttore. È opportuno che ogni accesso, porte di servizio e coperchi siano chiusi e correttamente bloccati quando il dispositivo di taglio ad arco è in funzione. È opportuno che il dispositivo di taglio ad arco non sia modificato in alcun modo, tranne le modifiche e regolazioni menzionate nelle istruzioni del fabbricante. È opportuno in particolar modo che lo spinterometro dell'arco dei dispositivi di avviamento e di stabilizzazione siano regolati e manutenzionati secondo le raccomandazioni del fabbricante.

c. Cavi di taglio: E' opportuno che i cavi siano i più corti possibili, piazzati l'uno vicino all'altro in prossimità del suolo o sul suolo.

d. Collegamento equipotenziale: Converrebbe considerare il collegamento di tutti gli oggetti metallici della zona circostante. Tuttavia, oggetti metallici collegati al pezzo da tagliare potrebbero accrescere il rischio per l'operatore di scosse elettriche se costui tocca contemporaneamente questi oggetti metallici e l'elettrodo. Converrebbe isolare l'utente di questi oggetti metallici.

e. Messa a terra del pezzo da tagliare : Quando il pezzo da tagliare non è collegato a terra per sicurezza elettrica o a causa delle dimensioni e del posto dove si trova, come, ad esempio, gli scafi delle navi o le strutture metalliche di edifici, una connessione collegando il pezzo alla terra può, in certi casi e non sistematicamente, ridurre le emissioni. È opportuno assicurarsi di evitare la messa a terra dei pezzi che potrebbero aumentare i rischi di ferire gli utenti o danneggiare altri materiali elettrici. Se necessario, è opportuno che il collegamento fra il pezzo da tagliare alla terra sia fatto direttamente, ma in certi paesi che non autorizzano questo collegamento diretto, si consiglia che la connessione sia fatta con un condensatore appropriato scelto in funzione delle regole nazionali.

f. Protezione e schermatura: La protezione e la schermatura selettiva di altri cavi, dispositivi e materiali nella zona circostante può limitare i problemi di perturbazioni. La protezione di tutta la zona di taglio può essere considerata per applicazioni speciali.

TRASPORTO E SPOSTAMENTO DELLA FONTE DI CORRENTE DI TAGLIO

La fonte di corrente di taglio è dotata di maniglia superiore che permette di portarla a mano. Attenzione a non sottovalutarne il peso. L'impugnatura non è considerata come un mezzo di imbragatura.

Non usare i cavi o la torcia per spostare la fonte di corrente di taglio. Deve essere spostata in posizione verticale.

Non far passare la fonte di corrente al di sopra di persone o oggetti.

INSTALLAZIONE DEL DISPOSITIVO

- Mettere la fonte di corrente di taglio su un suolo inclinato al massimo di 10^ .

- Prevedere una zona sufficiente per aerare il dispositivo di corrente di taglio e accedere ai comandi.

- Non utilizzare in un ambiente con polveri metalliche conduttrici.

- La fonte di corrente di taglio deve essere al riparo dalla pioggia e non deve essere esposta ai raggi del sole.

- Il dispositivo è di grado di protezione IP23, che significa :

- Una protezione delle aree pericolose dai corpi solidi di diam. ≥12.5mm e,

- Una protezione contro la pioggia diretta al 60% in relazione alla verticale.

Questo materiale può essere usato in ambiente esterno all'aperto in conformità con il grado di protezione IP23.

I cavi di alimentazione, di prolunga e di taglio devono essere totalmente srotolati, per evitare il surriscaldamento.

Il fabbricante non si assume alcuna responsabilità circa i danni provocati a persone e oggetti dovuti ad un uso incorretto e pericoloso di questo dispositivo.

MANUTENZIONE / CONSIGLI

- Le manutenzioni devono essere effettuate solo da personale qualificato. È consigliata una manutenzione annuale. Interrompere l'alimentazione staccando la presa, e attendere due minuti prima di lavorare sul dispositivo. All'interno, le tensioni e l'intensità sono elevate e pericolose.

• Regolarmente, togliere il coperchio e spolverare con l'aiuto di una pistola ad aria. Cogliere l'occasione per far verificare le connessioni elettriche con un utensile isolato da persone qualificate.
• Verificare regolarmente lo stato del cavo di alimentazione. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal fabbricante, suo servizio post-vendita o una persona di qualifica simile, per evitare pericoli.
• Lasciare le uscite d'aria della fonte di corrente di taglio libere per l'entrata e l'uscita d'aria..
  • Non usare questa fonte di corrente di taglio per scongelare tubature, ricaricare batterie/accumulatori né per avviare motori.
• Verificare che il corpo della torcia non presenti fessure o fili esposti.
• Verificare che i ricambi siano installati correttamente e non siano logori.

INSTALLAZIONE - FUNZIONAMENTO DEL PRODOTTO

Solo le persone esperte e abilitate dal produttore possono effettuare l'installazione. Durante l'installazione, assicurarsi che il prodotto sia scollegato dalla rete. E' consigliato l'utilizzo dei cavi da taglio forniti con l'apparecchio al fine di ottenere le regolazioni ottimali del prodotto.

ATTREZZATURA CONSEGNATA CON

	CUTTER 105 CT081093 081109
6 m	[IMAGE]
[IMAGE]	[TAB4]	[WTB4]
[IMAGE]	[IMAGE]
[Y2BH][IMAGE]	[CASX]	[KHKS]

Gli accessori forniti con il prodotto devono essere utilizzati solo con questo prodotto.

DESCRIZIONE

Il CUTTER 105 CT è una sorgente di taglio e scriccatura al plasma trifase.

Consente:

- il taglio di tutti i metalli

- la scriccatura su tutti i metalli

Entrambi i processi richiedono l'uso di materiali di consumo appropriati e di aria compressa o azoto.

DESCIZIONE DELL'APPARECCHIO

1- Interfaccia uomo macchina 7- Commutatore avvio / arresto
2- Connettore torcia plasma 8- Cavo di alimentazione (5 m)
3- Manopola di regolazione pressione 9- Posizione per il raccordo pneumatico
4- Potenziometro di regolazione d'intensità 10- Filtro
5- manicotto di raccordo della pinza di massa
6- Sportello scatola accessori

11- Sportello di installazione del kit CNC-1 (opzionale, rif. 039988)

INTERFACCIA UOMO-MACCHINA (HMI) (II)

1- Pulsante selettore della modalità
2- Indicatore di taglio lamiera completo
3- Indicatore di taglio per lamiera perforata
4- Indicatore di scriccatura
5- Indicatore di protezione termica
6- Indicatore di disturbo del funzionamento normale

7- L'indicatore «arresto dovuto a un intervento sulla torcia»
8- Potenziometro di regolazione d'intensità
9- Pulsante test e regolazione della pressione d'aria
10- Indicatore di test d'aria in corso
11- Manopola di regolazione della pressione dell'aria e grafico a barre

ALIMENTAZIONE ELETTRICA / AVVIO

• Questo materiale è fornito con presa 32 A di tipo EN 60309-1 e non deve essere utilizzato se non su una installazione elettrica trifase 400V (50-60 Hz) a quattro fili con un neutro collegato a terra.
  La corrente effettiva assorbita (I1eff) è indicata sul dispositivo, per le condizioni d'uso ottimali. Verificare che l'alimentazione e le protezioni (fusibile e/o disgiuntore) siano compatibili con la corrente necessaria in uso. In certi paesi, potrebbe essere necessario cambiare la spina per permettere l'uso del dispositivo in condizioni ottimali.
• Il dispositivo è progettato per funzionare con una tensione elettrica di 400V +/- 15%. Va in protezione se la tensione di alimentazione scende al di sotto di
  340Veff o superiore a 460Veff (sul display della tastiera viene visualizzato un codice di guasto).
  • L'accensione si effettua ruotando il commutatore avvio/stop (I-7) sulla posizione I, mentre l'arresto si effettua ruotando sulla posizione O.
  Attenzione! Non interrompere mai l'alimentazione quando l'apparecchiatura è sotto carico.

COLLEGAMENTO AD UN GRUPPO ELETTROGENO

L'apparecchiatura può funzionare con i generatori, a condizione che l'alimentazione ausiliaria soddisfi i seguenti requisiti:
- La tensione deve essere alternata, il suo valore deve essere 400 V +/- 15%, e la tensione di picco inferiore a 700 V,
- La frequenza è compresa fra 50 et 60 Hz.
È obbligatorio verificare queste condizioni, perché molti generatori producono dei picchi di alta tensione che possono danneggiare il dispositivo.

USO DELLA PROLUNGA ELETTRICA

Tutte le prolunghe devono avere una dimensione e una sezione appropriate alla tensione del dispositivo.

Usare una prolunga in conformità con le regolamentazioni nazionali.

Tensione d'entrata Sezione della prolunga (<45m)
400 V 4 mm2

ALIMENTAZIONE IN ARIA

L'entrata d'aria può essere alimentata da un compressore o da bombole ad alta pressione. Un manometro alta pressione deve essere usato su ogni alimentazione e deve essere capace di dirigere il gas all'entrata d'aria dei tranciatori plasma. Questa apparecchiatura è dotata di un filtro dell'aria incorporato (5μm), ma può essere necessario un filtraggio supplementare a seconda della qualità dell'aria utilizzata (filtro antisporco opzionale, rif. 039728).

In caso di quantità erronea d'aria, la velocità di taglio è ridotta, la qualità del taglio si deteriora, la capacità di spessore del taglio diminuisce e la durata di vita dei ricambi è ridotta.

Per un rendimento ottimale, l'aria compressa deve rispondere alle norme ISO8573-1, classe 1.2.2. Il punto di vapore massimo deve essere - 40 °C. La quantità massima d'olio (aerosol, liquido e vapore) deve essere di 0.1 mg/m3.

Collegare l'alimentazione gas alla fonte di corrente per mezzo di un tubo a gas inerte di diametro internodi 9,5 mm e di un commutatore a raccordo rapido.

La pressione non deve eccedere 9 bar, la vasca del filtro potrebbe esplodere.

La pressione d'entrata consigliata durante la circolazione dell'aria è compresa fra 5 e 9 bar con un flusso minimo di 305 L/min.

SCELTA DE MATERIALE DI CONSUMO

- Taglio manuale con torcia MT 125 (6 m : rif. 039506, 12 m : rif. 039513) :

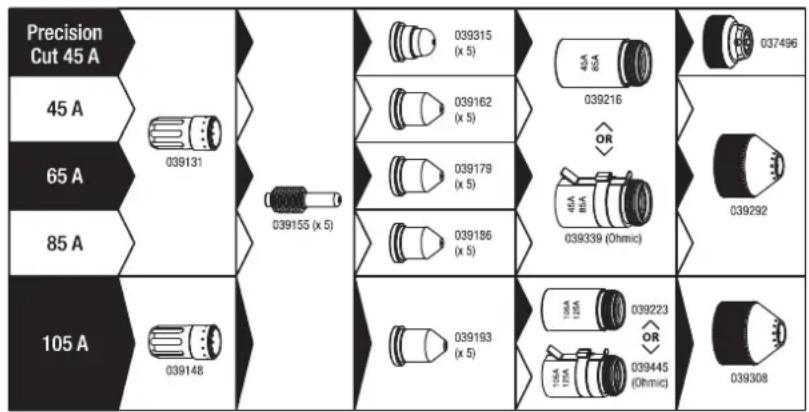

Precision Cut 45 A 45 A 65 A 85 A 105 A 039131 039155 (x 5) 039315 (x 5) 039162 (x 5) 039179 (x 5) 039186 (x 5) 039216 40A 65A 039230 039148 039193 (x 5) 105A 125A 039223 039247

- Taglio automatico con torcia AT 125 (6 m : rif. 038479, 12 m : rif. 039520, 15 m : rif. 069787, 20 m : rif. 069794) :

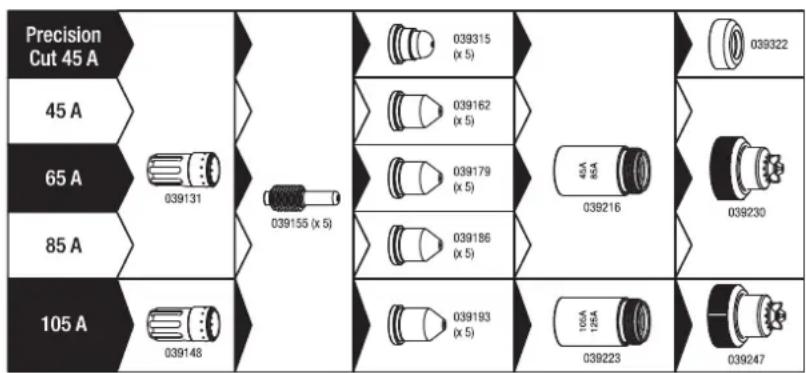

Precision Cut 45 A 45 A 65 A 85 A 105 A 039131 039155 (x 5) 039315 (x 5) 039162 (x 5) 039179 (x 5) 039186 (x 5) 039193 (x 5) 039216 OR 48A 88A 039339 (Ohmic) 037496 039292 039308 039223 OR 18A 12A 039445 (Ohmic)

- Scriccatura con torcia MT 125 (6 m : rif. 039506, 12 m : rif. 039513) :

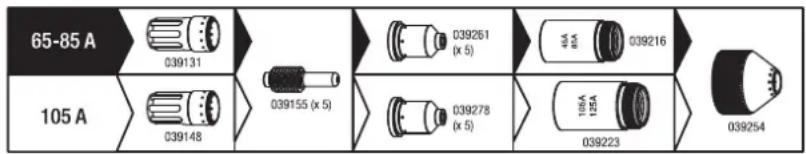

65-85 A 039131 039261 039216 105 A 039148 039155 (x 5) 039278 ( x 5 ) 106A 125A 039223 039254

REGOLAZIONE DELLA CORRENTE DI TAGLIO

Al fine di ottenere le prestazioni previste e garantire la corretta durata dei ricambi, assicurarsi di regolare la corrente in modo che corrisponda ai valori indicati sui ricambi (esempio 45 A = 45 ampere).

La regolazione avviene semplicemente tramite il potenziometro di regolazione della corrente.

REGOLAZIONE DELLA PRESSIONE DELL'ARIA

Per ottenere ottime prestazioni e aumentare la durata di vita dei ricambi è molto importante regolare correttamente la pressione dell'aria.

Si raccomanda di controllare/regolare la pressione in caso di :

• modifica del punto di connessione o dell'installazione pneumatica
• cambio della lunghezza della torcia
• di cambio del tipo di materiale di consumo
• di dubbio

Premendo il pulsante , l'aria esce continuamente dalla torcia, i LED sul Bar-graph si accendono e indicano la pressione rilevata all'ingresso della torcia.

Sbloccare la manopola di regolazione della pressione tirandola verso di se poi girare per reolare la pressione adatta al lavoro da eseguire. Appena regolata la pressione, bloccare la manopola premendoci sopra.

La pressione dipende:

• dalla lunghezza della torcia (una torcia più lunga richiede una pressione maggiore per compensare la perdita di pressione dovuta alla lunghezza)
• dal tipo di lavoro, taglio o scriccatura (i consumabili per la scriccatura richiedono una pressione inferiore).
• per impostare la pressione ottimale, fare riferimento alle istruzioni contenute nel manuale della torcia o alle indicazioni riportate sul prodotto.

Pressione consigliata :

	Taglio Scriccatura
6 m 5.2	bar / 75 Psi 4.5 bar	/ 65 Psi
12 m 5.5	bar / 80 Psi 4.8 bar	/ 70 Psi
20 m 5.8	bar / 85 Psi 5.2 bar	/ 75 Psi

SCELTA DELLA MODALITÀ DI TAGLIO

Il pulsante di selezione viene utilizzato per scegliere la modalità di taglio

MODE

Pittogramma	Stato del LED	Descrizione
		Taglio / taglio con grilletto bloccatoUtilizzare una di queste due modalità per tagliare la lamiera piena.
		Una pressione sul pulsante permette di creare l'arco, l'arresto avviene per rilascio del pulsante seguito dalla «foratura» (l'arco si arresta da solo).
		Per i tagli più lunghi, è possibile utilizzare la modalità di blocco del grilletto, nel qual caso il grilletto può essere rilasciato durante il taglio. Questo diminuisce la fatica e permette di tenere ma mano un pò più lontano dalla zona di taglio.
	lampeggiante
[2253]		Taglio di lamiere perforateUtilizzare questa modalità per eseguire lavori di taglio su lamiere perforate senza spegnere l'arco tra 2 zone di materiale.L'arco rimane sempre acceso, quindi il taglio procede come se si trattasse di una lastra solida. A causa del suo funzionamento, questa modalità tende a causare una maggiore usura dell'ugello. Questa modalità deve quindi essere utilizzata solo per i fogli perforati.
		Scriccatura con pulsante torcia bloccatoUtilizzare una di queste due modalità per fare lavori di scriccatura
	[STA0]	Una pressione sul pulsante permette di creare l'arco, l'arresto avviene per rilascio del pulsante seguito dalla «foratura» (l'arco si arresta da solo).
		Per i tagli più lunghi, è possibile utilizzare la modalità di blocco del grilletto, nel qual caso il grilletto può essere rilasciato durante il taglio. Questo diminuisce la fatica e permette di tenere ma mano un pò più lontano dalla zona di taglio.

SVOLGIMENTO DI UNA SEQUENZA DI TAGLIO.

1- Quando si preme il grilletto, si forma un arco: l'arco pilota. Si tratta di un arco di bassa potenza stabilito tra l'elettrodo e l'ugello, consente l'innesco sulla lamiera da tagliare.
2- Quando l'arco pilota tocca la lamiera, la taglierina plasma rileva l'innesco. L'arco circola allora tra l'elettrodo e la lamiera, il generatore aumenta la corrente fino al valore impostato dall'operatore.
3- Alla fine del taglio (rilascio del pulsante o foratura) l'arco si arresta, l'aria continua a uscire per diverse decine di secondi per raffreddare la torcia e i materiali di consumo.

TAGLIO MANUALE A PARTIRE DAL BORDO DEL PEZZO.

① Con il morsetto di massa fissato al pezzo, mantenere la torcia perpendicolare (90°) all'estremità del pezzo.
② Premere sul pulsante della torcia per avviare l'arco fino a che esso sia completamente avviato sul pezzo da tagliare.

③ Quando il pezzo è iniziato, trascinare leggermente il pattino sul pezzo per continuare a tagliare. Cercare di mantenere un ritmo regolare.

INIZIO DEL TAGLIO A LAMIERA INTERA:

① Il morsetto di massa è fissato al pezzo, mantener la torcia a un angolo di circa 30° sul pezzo da tagliare.

Premere sul pulsante della torcia per avviare l'arco mantenendo l'angolo di 30° in relazione al pezzo. Ruotare lentamente la torcia in posizione perpendicolare (90°).

③ Tenere ferma la torcia continuando a premere il pulsante. Se le scintille escono dal basso del pezzo, l'arco ha perforato il materiale.

④ Quando il pezzo è iniziato, trascinare leggermente il pattino sul pezzo per continuare a tagliare. Provare a mantenere un ritmo regolare.

SCRICCATURA

Con il morsetto di massa fissato al pezzo, mantenere la torcia a un angolo di circa 45° sul pezzo, mantenendo il pattino speciale per scriccatura a circa 2 mm del pezzo prima di avviare la torcia.

② Premere sul pulsante della torcia per avviare l'arco mantenendo l'angolo di 45° sul pezzo a seconda della penetrazione della scriccatura.

Spingere l'arco plasma nel senso della scriccatura che si desidera creare. Mantenere una distanza minima tra il pattino della torcia e il metallo fuso per evitare di ridurre la durata di vita del ricambio o di danneggiare la torcia.

Velocità Angolo Distanza torcia-pezzo

PROFILO DELLA BACCHIATURA

Si può variare il profilo della bacchiatura variando la velocità della torcia sul pezzo, la distanza torcia-pesso, l'angolo della torcia sul pezzo e la corrente d'uscita della fonte di corrente.

MODIFICA DEL PROFILO DELLA BACCHIATURA

VOLONTÀ	Larghezza
	Profondità
Soluzioni		Aumentare la velocità	Ridurre la velocità	Aumentare la distanza torcia-pezzo	Ridurre la distanza torcia-pezzo	Aumentare l'angolo	Diminuire l'angolo	Aumentare la corrente	Ridurre la corrente

SICURE

	Intervento sulla torciaL'operatore interverrà sulla torcia e i suoi accessori (cambio dei materiali di consumo,disconnessione della torcia).Se il taglio Plasma in questo caso si accenderà l'indicatore «arresto legato a un intervento sulla torcia» (II-7) per indicare che il generatore ha effettivamente rilevato un intervento sulla torcia e che tutto può essere svolto in sicurezza.Quando la torcia o i ricambi vengono rimontati, l'indicatore si spegne e il tranciatore è di nuovo operativo.Se il prodotto è funzionale (taglio) ma questo problema persiste, assicurarsi di far controllare il prodotto dal servizio post-vendita.
	Pressione d'aria insufficienteL'indicatore «Pressione insufficiente» si accende se la pressione è troppo bassa per un funzionamento corretto o se l'aria non è collegata alla macchina taglio plasma.Ricollegare l'alimentazione dell'aria al connettore dell'aria compressa (I-9) sul retro del prodotto. Se l'indicazione persiste, premere il pulsante «prova e regolazione della pressione dell'aria» (II-9) e ruotare la manopola di regolazione della pressione (II-11) fino a ottenere la pressione dell'aria corretta per l'uso previsto (vedere il paragrafo «Regolazione della pressione dell'aria»)
	Protezione termicaIn caso di surriscaldamento (mancato rispetto dei cicli di lavoro o uso prolungato a temperature ambiente superiori a 40°), il taglio plasma interrompe il funzionamento per raffreddarsi.L'indicatore di protezione termica (II-5) si accende per indicare l'interruzione del funzionamento a causa del surriscaldamento. L'indicatore si spegne una volta che il tranciatore è pronto a tagliare.
	Disturbo del funzionamento normale

ANOMALIE, CAUSE, RIMEDI

Visualizzazione errori SINTOMI POSSIBILI CAUSE RIMEDI
	Intervento sulla torcia	Torcia scollegata Controllare e ricollegare la torcia.
		Ricambi smontati	Verificare la presenza di tutti i materiali di consumo e la tenuta dell'ugello.
(lampeggiante)	Problema di ricambi	L'elettrodo non è in contatto con l'ugello.	Verificare la presenza e lo stato dei ricambi, sostituirli se necessario e riprovare.
		L'elettrodo non riesce a ritrarsi	Verificare che l'elettrodo non sia saldato all'ugello, controllare che l'elettrodo sia mobile, sostituire i consumabili se necessario.
LOW	Pressione d'aria troppo bassa	L'ugello dell'aria non è collegato o la pressione è veramente troppo bassa	Controllare il collegamento del tubo dell'aria, avviare il compressore, controllare la pressione di ingresso della macchina taglio plasma
	Protezione termica	L'utilizzo intensivo (mancato rispetto dei cicli di lavoro specificato)	Lasciare l'unità accesa per consentirne il raffreddamento e attendere che il LED di guasto termico si spenga.
		Le prese d'aria sono otturate o il prodotto è posizionato in uno spazio ristretto	Migliorare l'ambiente per garantire una buona ventilazione.
	Sovratensione	La tensione è troppo elevata e rischia di rovinare il prodotto.	Far controllare l'installazione da un elettricista.
	Sotto tensione	La tensione è troppo bassa per garantire un risultato soddisfacente
	Assenza di fase Manca una fase
	Problema di ventilazione	Il ventilatore non gira.	Verificare che non vi siano corpi estranei che impediscano alla ventola di ruotare normalmente.
		Il ventilatore non gira abbastanza velocemente	Controllare il collegamento, se necessario sostituire la ventola.
	Informazione di temperatura errata	Un sensore di temperatura è danneggiato o scollegato	Verificare il collegamento dei sensori, sostituirli se necessario.
	La corrente non si è stabilizzata	Nessun contatto fra l'elettrodo e l'ugello	Verificare la presenza di consumabili e il loro stato Cambiarli se necessari. Riavviare la macchina e riprovare.
	Difetto di rilascio potenza	Il rilascio di potenza non si ferma	Restituire il prodotto per la riparazione.
	Nessun arco	L'elettrodo non è rientrato o non esce abbastanza aria.	Verificare che l'elettrodo sia rientrato correttamente. Controllare l'installazione pneumatica (diametro del tubo troppo piccolo e/o troppo lungo, tubo schiacciato). Controllare il dimensionamento del compressore.

-	L'arco si arresta ai primi 3 secondi di taglio	Nessun rilevamento di corrente nel morsetto di terra	Verificare che la pinza di massa sia ben connessa al pezzo da tagliare su una zona appropriata (senza ruggine, vernice o grasso).
- Il dispositivo	non si illumina Assenza d'alimentazione elettrica		Verificare che il cavo di alimentazione del prodotto sia inserito nella presa di corrente e che l'interruttore di accensione/spegnimento sia in posizione on.
			Verificare che il disgiuntore non sia innescato.
-	L'arco pilota si interrompe rapidamente	Consommabili logori	Controllare le condizioni dei materiali di consumo e sostituirli se necessario.
-	L'arco si interrompe durante il taglio	Velocità di taglio troppo debole su lamiere fine	Ridurre la corrente/aumentare la velocità di spostamento
		Contatto del morsetto di terra di scarsa qualità	Verificare che la pinza di massa sia ben connessa al pezzo da tagliare su una zona appropriata (senza ruggine, vernice o grasso).
		-Altezza di taglio troppo elevata.	Utilizzare un pattino di taglio e mantenerlo in contatto con il pezzo da tagliare.
-	Usura prematura dei consumabili.	Corrente di taglio inappropriata ai ricambi impiegati	Si riferisce al capitolo «Regolazione della corrente di taglio».
		Pressione d'aria inappropriata	Si riferisce al capitolo «Regolazione di pressione dell'aria».
		Aria umida	Spurgare i filtri dell'aria del dispositivo e dalla rete dell'aria compressa. Aggiungere il filtro deumidificatore supplementare, rif. 039728.

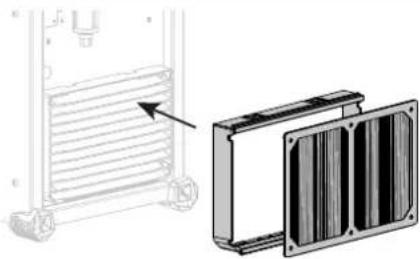

KIT FILTRO IN OPZIONE

Filtro antipolvere (rif. 046580) con precisione di filtrazione : 630 µm (0,63 mm). Attenzione, l'utilizzo di questo filtro diminuisce il ciclo di lavoro del vostro generatore.

Per evitare il rischio di surriscaldamento dovuto all'intasamento delle bocche di aerazione, il filtro della polvere deve essere pulito regolarmente. Sganciare e pulire con aria compressa.

KIT ANALOGICO OPZIONALE

Il kit analogico CNC-1 (rif. 039988) viene utilizzato per scambiare semplici informazioni tra la macchina taglio al plasma e il comando numerico del tavolo da taglio per garantire il corretto funzionamento.

CONDIZIONI DI GARANZIA FRANCIA

La garanzia copre ogni difetto di fabbricazione per 2 anni, a partire dalla data d'acquisto (pezzi e mano d'opera).

La garanzia non copre:

• Ogni danno dovuto al trasporto.
• La normale usura dei pezzi (Es. : cavi, morsetti, ecc.).
• Gli incidenti causati da uso improprio (errore di alimentazione, cadute, smontaggio).
• I guasti legati all'ambiente (inquinamento, ruggine, polvere).

In caso di guasto, rispedire il dispositivo al vostro distributore, allegando:

- una prova d'acquisto con data (scontrino, fattura ...)

- una nota spiegando il guasto.

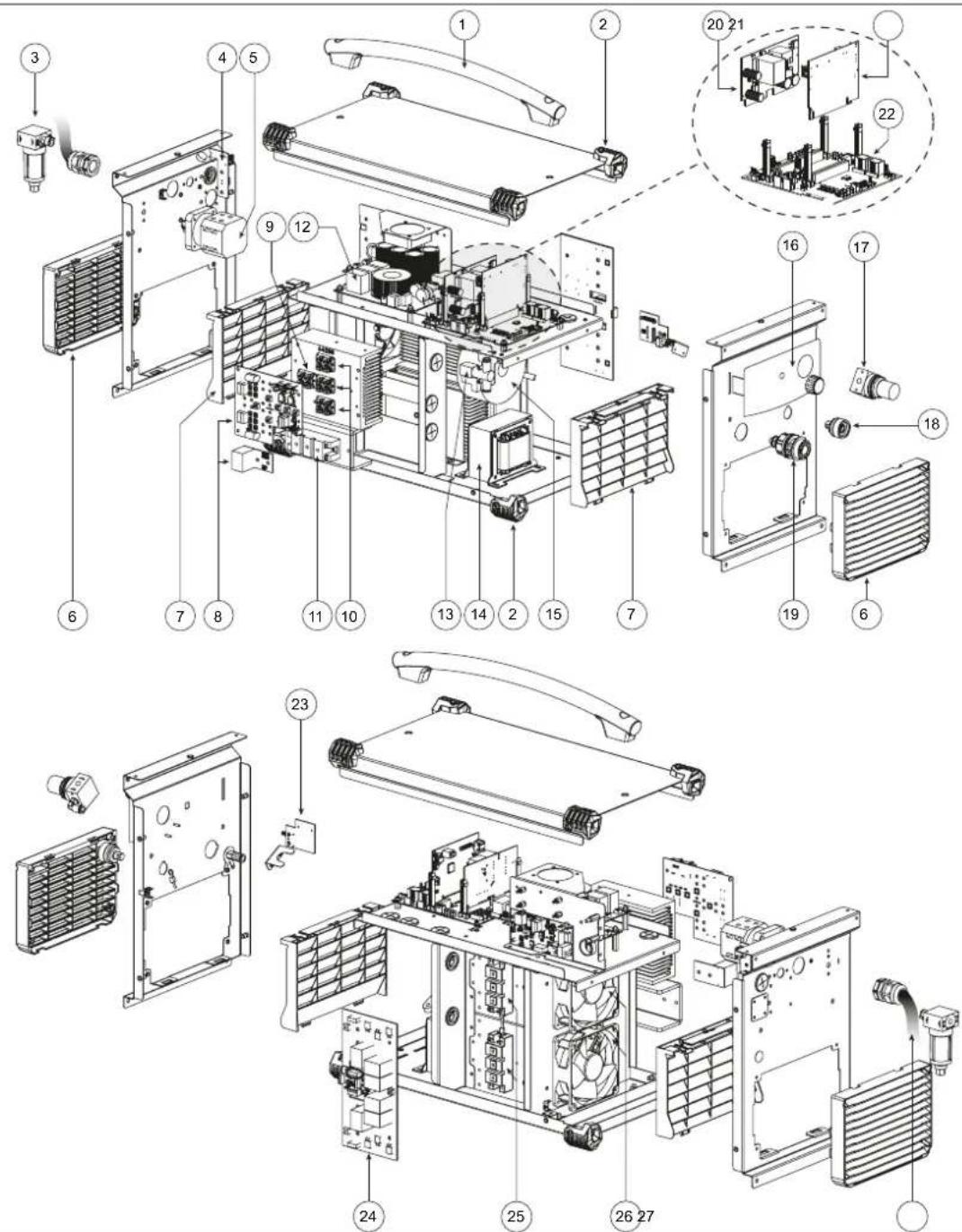

SPARE PARTS / ERSATZTEILE / PIEZAS DE REPUESTO / ЗАПАСНЫЕ ЧАСТИ / RESERVE ONDERDELEN / PEZZI DI RICAMBIO

105 CT

"I cicli di lavoro sono realizzati secondo la norma EN60974-1 a 40°C e su un ciclo di 10 min. Durante l'uso intensivo (> al ciclo di lavoro) la protezione termica può attvarsi, in questo caso, l'arco si spogne e la spia [si illumina. Lasciate il dispositivo collegato per permetterne i raffreddamento fino all'annullamento della protezione. La fonte di corrente di saldabura presenta una caratteristica di uscile spiovente. In alcuni Paesi, UO viene chiamata TCO.
