| Tipo di prodotto | Tagliatrice plasma (taglio plasma) |
| Marca | GYS |
| Modello | Cutter 45 CT |
| Alimentazione elettrica | 230 V monofase, 50-60 Hz, presa 16 A CEE7/7 |
| Corrente di uscita max | 45 A (a 230 V), 30 A (a 110 V) |
| Grado di protezione | IP23 |
| Temperatura d'uso | -10 °C a +40 °C |
| Temperatura di stoccaggio | -20 °C a +55 °C |
| Umidità dell'aria | ≤ 50 % a 40 °C, ≤ 90 % a 20 °C |
| Altitudine massima | 1000 m |
| Pressione aria in ingresso | 5 a 7 bar (max 9 bar) |
| Pressione di taglio raccomandata | 5,2 bar (torcia 6 m) / 5,5 bar (torcia 12 m) |
| Corrente di taglio regolabile | 20 A a 50 A |
| Modalità di taglio | Lamiere piene, lamiere forate (riaccensione automatica), grandi lunghezze (blocco grilletto) |

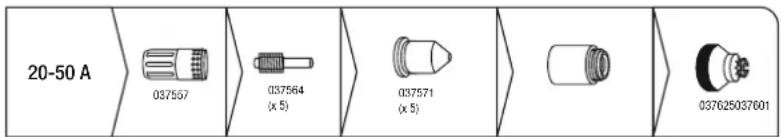

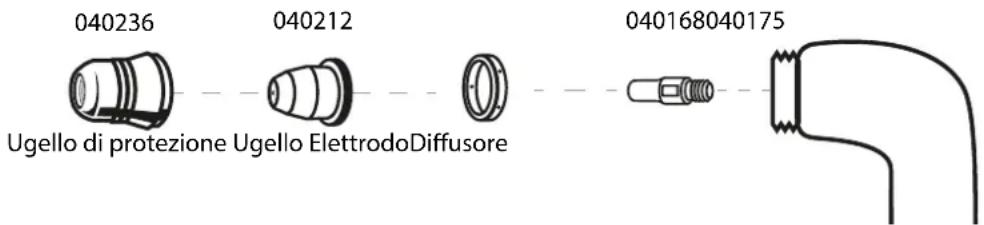

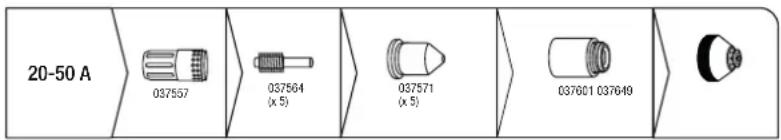

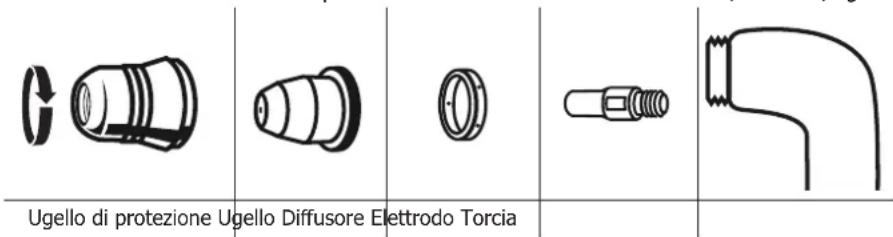

| Consumabili inclusi | Elettrodo, diffusore, ugello, ugello di protezione |
| Accessori forniti | Torcia plasma (MT-706/TPT-404), cavo di massa 2 m, cavo di alimentazione, kit raccordi pneumatici |
| Manutenzione | Sfogo del filtro aria, spolveratura interna, verifica connessioni, sostituzione consumabili |
| Sicurezza | Indossare DPI (guanti, indumenti ignifughi, cappuccio), attendere 2 min dopo lo spegnimento prima di intervenire |
| Garanzia | 2 anni pezzi e manodopera (Francia) |
| Norme | IEC 61000-3-11, IEC 61000-3-12, classe A EMC |
Domande frequenti - Cutter 45 CT GYS
Domande degli utenti su Cutter 45 CT GYS
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Affettatrice in formato PDF gratuitamente! Trova il tuo manuale Cutter 45 CT - GYS e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Cutter 45 CT del marchio GYS.
MANUALE UTENTE Cutter 45 CT GYS
Questo dispositivo è conforme alla CEI 61000-3-11. Questo dispositivo è conforme alla CEI 61000-3-12.
ELEKTROMAGNETISCHE EMISSIES

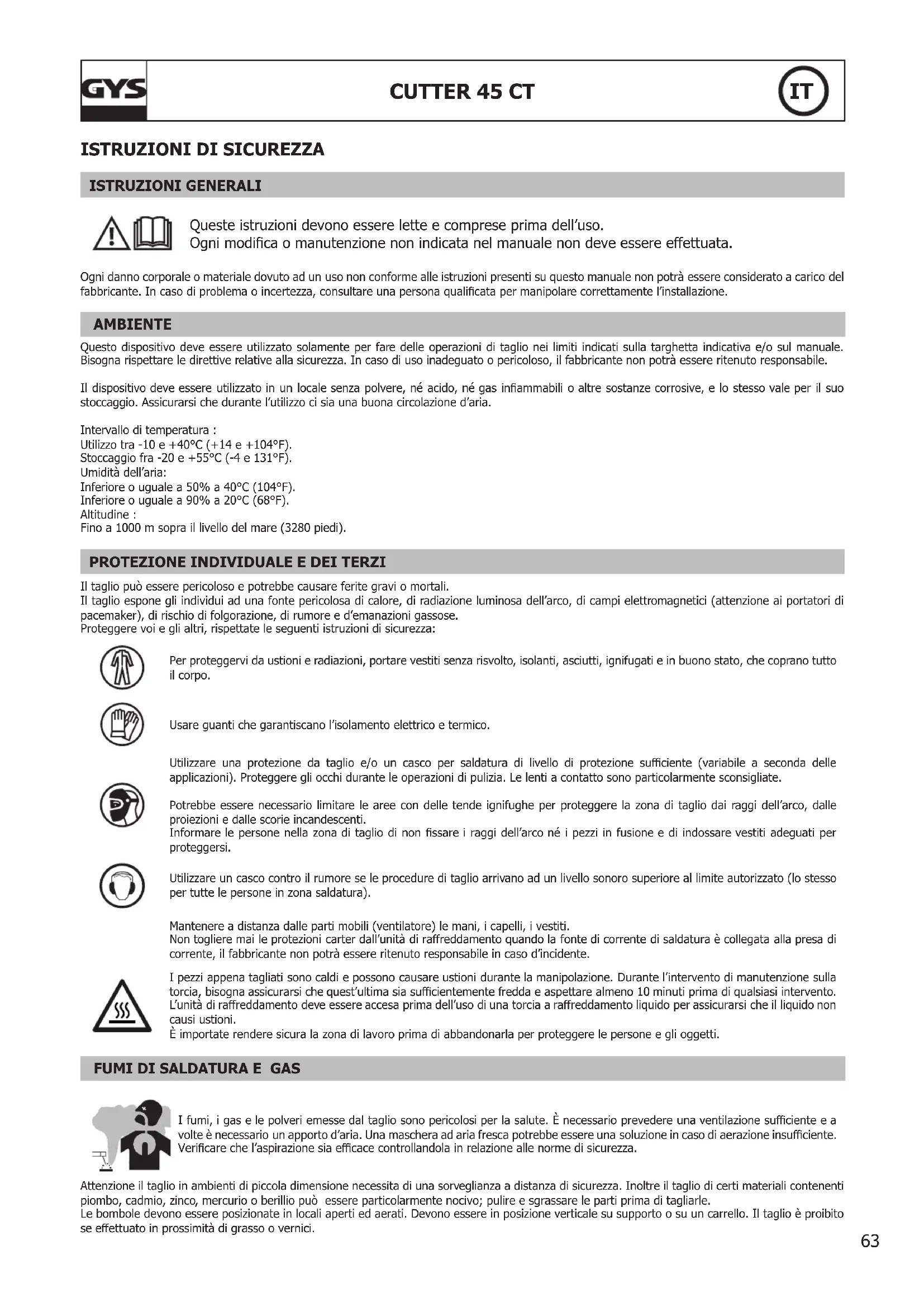

ISTRUZIONI DI SICUREZZA
ISTRUZIONI GENERALI
Queste istruzioni devono essere lette e comprese prima dell'uso.
Ogni modifica o manutenzione non indicata nel manuale non deve essere effettuata.
Ogni danno corporale o materiale dovuto ad un uso non conforme alle istruzioni presenti su questo manuale non potrà essere considerato a carico del fabbricante. In caso di problema o incertezza, consultare una persona qualificata per manipolare correttamente l'installazione.
AMBIENTE
Questo dispositivo deve essere utilizzato solamente per fare delle operazioni di taglio nei limiti indicati sulla targhetta indicativa e/o sul manuale. Bisogna rispettare le direttive relative alla sicurezza. In caso di uso inadeguato o pericoloso, il fabbricante non potrà essere ritenuto responsabile.
Il dispositivo deve essere utilizzato in un locale senza polvere, né acido, né gas infiammabili o altre sostanze corrosive, e lo stesso vale per il suo stoccaggio. Assicurarsi che durante l'utilizzo ci sia una buona circolazione d'aria.
Intervallo di temperatura :
Utilizzo tra -10 e +40°C (+14 e +104°F).
Stoccaggio fra -20 e +55°C (-4 e 131°F).
Umidità dell'aria:
Inferiore o uguale a 50% a 40°C (104°F).
Inferiore o uguale a 90% a 20°C (68°F).
Altitudine :
Fino a 1000 m sopra il livello del mare (3280 piedi).
PROTEZIONE INDIVIDUALE E DEI TERZI
Il taglio può essere pericoloso e potrebbe causare ferite gravi o mortali.
Il taglio espone gli individui ad una fonte pericolosa di calore, di radiazione luminosa dell'arco, di campi elettromagnetici (attenzione ai portatori di pacemaker), di rischio di folgorazione, di rumore e d'emanazioni gassose.
Proteggere voi e gli altri, rispettate le seguenti istruzioni di sicurezza:
Per proteggervi da ustioni e radiazioni, portare vestiti senza risvolto, isolanti, asciutti, ignifugati e in buono stato, che coprano tutto il corpo.
Usare guanti che garantiscano l'isolamento elettrico e termico.
Utilizzare una protezione da taglio e/o un casco per saldatura di livello di protezione sufficiente (variabile a seconda delle applicazioni). Proteggere gli occhi durante le operazioni di pulizia. Le lenti a contatto sono particolarmente sconsigliate.
Potrebbe essere necessario limitare le aree con delle tende ignifughe per proteggere la zona di taglio dai raggi dell'arco, dalle proiezioni e dalle scorie incandescenti.
Informare le persone nella zona di taglio di non fissare i raggi dell'arco né i pezzi in fusione e di indossare vestiti adeguati per proteggersi.
Utilizzare un casco contro il rumore se le procedure di taglio arrivano ad un livello sonoro superiore al limite autorizzato (lo stesso per tutte le persone in zona saldatura).
Mantenere a distanza dalle parti mobili (ventilatore) le mani, i capelli, i vestiti.
Non togliere mai le protezioni carter dall'unità di raffreddamento quando la fonte di corrente di saldatura è collegata alla presa di corrente, il fabbricante non potrà essere ritenuto responsabile in caso d'incidente.
I pezzi appena tagliati sono caldi e possono causare ustioni durante la manipolazione. Durante l'intervento di manutenzione sulla torcia, bisogna assicurarsi che quest'ultima sia sufficientemente fredda e aspettare almeno 10 minuti prima di qualsiasi intervento. L'unità di raffreddamento deve essere accesa prima dell'uso di una torcia a raffreddamento liquido per assicurarsi che il liquido non causi ustioni.
È importate rendere sicura la zona di lavoro prima di abbandonarla per proteggere le persone e gli oggetti.
FUMI DI SALDATURA E GAS
I fumi, i gas e le polveri emesse dal taglio sono pericolosi per la salute. È necessario prevedere una ventilazione sufficiente e a volte è necessario un apporto d'aria. Una maschera ad aria fresca potrebbe essere una soluzione in caso di aerazione insufficiente. Verificare che l'aspirazione sia efficace controllandola in relazione alle norme di sicurezza.
Attenzione il taglio in ambienti di piccola dimensione necessita di una sorveglianza a distanza di sicurezza. Inoltre il taglio di certi materiali contenenti piombo, cadmio, zinco, mercurio o berillio può essere particolarmente nocivo; pulire e sgrassare le parti prima di tagliarle.
Le bombole devono essere posizionate in locali aperti ed aerati. Devono essere in posizione verticale su supporto o su un carrello. Il taglio è proibito se effettuato in prossimità di grasso o vernici.
RISCHIO DI INCENDIO E DI ESPLOSIONE
Proteggere completamente la zona di taglio, i materiali infiammabili devono essere allontanati di almeno 11 metri. Un'attrezzatura antincendio deve essere presente in prossimità delle operazioni di taglio.
Attenzione alle proiezioni di materia calda o di scintille anche attraverso le fessure, queste possono essere causa di incendio o di esplosione.
Allontanare le persone, gli oggetti infiammabili e i contenitori sotto pressione ad una distanza di sicurezza sufficiente.
Il taglio nei container o tubature chiuse è proibito e se essi sono aperti devono prima essere svuotati di ogni materiale infiammabile o esplosivo (olio, carburante, residui di gas...).
Le operazioni di molatura non devono essere dirette verso la fonte di corrente di saldatura o verso dei materiali infiammabili.
SICUREZZA ELETTRICA
La rete elettrica usata deve imperativamente avere una messa a terra. Usare la taglia di fusibile consigliata sulla tabella segnaletica. Una scarica elettrica potrebbe essere fonte di un grave incidente diretto, indiretto, o anche mortale.
Non toccare mai le parti sotto tensione all'interno o all'esterno della fonte di corrente quando quest'ultima è alimentata (Torce, pinze, cavi, elettrodi) perché sono collegate al circuito di taglio.
Prima di aprire la fonte di corrente di taglio, bisogna disconnetterla dalla rete e attendere 2 min. affinché l'insieme dei condensatori sia scaricato.
Non toccare nello stesso momento la torcia e il morsetto di terra.
Far sostituire i cavi e le torce danneggiati solo da persone abilitate e qualificate. Dimensionare la sezione dei cavi in funzione dell'applicazione.
Utilizzare sempre vestiti secchi e in buono stato per isolarsi dal circuito di taglio. Portare scarpe isolanti, indifferentemente dall'ambiente di lavoro.
CLASSIFICAZIONE CEM DEL DISPOSITIVO
Questo dispositivo di Classe A non è fatto per essere usato in una zona residenziale dove la corrente elettrica è fornita dal sistema pubblico di alimentazione a basa tensione. Potrebbero esserci difficoltà potenziali per assicurare la compatibilità elettromagnetica in questi siti, a causa delle perturbazioni condotte o irradiate.
Questo dispositivo è conforme alla CEI 61000-3-11.
Questo dispositivo è conforme alla CEI 61000-3-12.
EMISSIONI ELETTRO-MAGNETICHE
La corrente elettrica che attraversa un qualsiasi conduttore produce dei campi elettrici e magnetici (EMF) localizzati. La corrente di taglio produce un campo elettromagnetico attorno al circuito di taglio e al dispositivo di taglio.
I campi elettromagnetici EMF possono disturbare alcuni impianti medici, per esempio i pacemaker. Devono essere attuate delle misure di protezione per le persone che portano impianti medici. Per esempio, restrizioni di accesso per i passanti o una valutazione del rischio individuale per gli utilizzatori.
Tutti gli utilizzatori dovranno attenersi alle procedure seguenti al fine di minimizzare l'esposizione ai campi elettromagnetici provenienti dal circuito di taglio:
- posizionate i cavi di taglio insieme - fissateli con una fascetta, se possibile;
- posizionate il vostro busto e la vostra testa il più lontano possibile dal circuito di taglio;
• non avvolgete mai i cavi attorno al corpo;
• non posizionate il vostro corpo tra i cavi di taglio. Tenete i due cavi di taglio sullo stesso lato del vostro corpo; - collegate il cavo di ritorno al pezzo da lavorare il più vicino possibile alla zona da tagliare;
• non lavorate a fianco, né sedetevi sopra, né addossatevi alla fonte di corrente di taglio;
• non saldate quando spostate la fonte di corrente di taglio.
I portatori di pacemaker devono consultare un medico prima di usare questo dispositivo di saldatura.
L'esposizione ai campi elettromagnetici durante la saldatura potrebbe avere altri effetti sulla salute che non sono ancora conosciuti.
RACCOMMANDAZIONI PER VALUTARE LA ZONA E L'INSTALLAZIONE DI SALDATURA
Generalità
L'utilizzatore è responsabile dell'installazione e dell'uso del dispositivo di taglio ad arco secondo le istruzioni del fabbricante. Se vengono rilevate delle perturbazioni elettromagnetiche, è responsabilità dell'utilizzatore del dispositivo di taglio ad arco risolvere la situazione con l'assistenza tecnica del fabbricante. In certi casi, questa azione correttiva potrebbe essere molto semplice come ad esempio la messa a terra del circuito di taglio. In altri casi, potrebbe essere necessario costruire uno schermo elettromagnetico intorno alla fonte di corrente di taglio e al pezzo completo con montaggio di filtri d'entrata. In ogni caso, le perturbazioni elettromagnetiche devono essere ridotte fino a non essere più fastidiose.
Valutazione della zona di taglio
Prima di installare un dispositivo di taglio ad arco, l'utente deve valutare i potenziali problemi elettromagnetici nella zona circostante. Bisogna tenere conto di ciò che segue:
a) la presenza sopra, sotto e accanto al dispositivo di taglio ad arco di altri cavi di alimentazione, di comando, di segnalazione e telefonici;
b) di ricettori e trasmettitori radio e televisione;
c) di computer e altri dispositivi di comando;
d) di dispositivi critici di sicurezza, per esempio, protezione di dispositivi industriali;
e) la salute delle persone vicine, per esempio, l'azione di pacemaker o di apparecchi uditivi;
f) di dispositivi utilizzati per la calibratura o la misurazione;
g) l'immunità degli altri dispositivi presenti nell'ambiente.
L'utente deve assicurarsi che gli altri dispositivi usati nell'ambiente siano compatibili. Questo potrebbe richiedere delle misure di protezione supplementari;
h) l'orario della giornata in cui la saldatura o altre attività devono essere eseguite.
La dimensione della zona circostante da prendere in considerazione dipende dalla struttura degli edifici e dalle altre attività svolte sul posto. La zona circostante può estendersi oltre ai limiti delle installazioni
Valutazione dell'installazione di taglio
Oltre alla valutazione della zona, la valutazione delle installazioni di taglio ad arco possono servire a determinare e risolvere i casi di perturbazioni. Conviene che la valutazione delle emissioni includa delle misurazioni sul posto come specificato all'Articolo 10 della CISPR 11. Le misurazioni sul posto possono anche permettere di confermare l'efficacia delle misure di attenuazione.
CONSIGLI SUI METODI DI RIDUZIONE DELLE EMISSIONI ELETTROMAGNETICHE
a. Rete pubblica di alimentazione: conviene collegare il materiale di taglio ad arco a una rete pubblica di alimentazione secondo le raccomandazioni del fabbricante. Se ci sono interferenze, potrebbe essere necessario prendere misure di prevenzione supplementari, come il filtraggio della rete pubblica di rifornimento [elettrico]. Converrebbe prendere in considerazione di schermare il cavo della presa elettrica passandolo in un condotto metallico o equivalente di un materiale di taglio ad arco fissati stabilmente. Converrebbe anche assicurarsi della continuità della schermatura elettrica su tutta la sua lunghezza. Conviene collegare il blindaggio alla fonte di corrente di taglio per assicurare il buon contatto elettrico fra il condotto e l'involucro della fonte di corrente di taglio.
b. Manutenzione del dispositivo di taglio ad arco: è opportuno che le manutenzioni del dispositivo di taglio ad arco siano eseguite seguendo le raccomandazioni del fabbricante. È opportuno che ogni accesso, porte di servizio e coperchi siano chiusi e correttamente bloccati quando il dispositivo di taglio ad arco è in funzione. È opportuno che il dispositivo di taglio ad arco non sia modificato in alcun modo, tranne le modifiche e regolazioni menzionate nelle istruzioni del fabbricante. È opportuno, in particolar modo, che lo spinterometro dell'arco dei dispositivi di avviamento e di stabilizzazione siano regolati e mantenuti secondo le raccomandazioni del fabbricante.
c. Cavi di taglio: è opportuno che i cavi siano i più corti possibili, piazzati l'uno vicino all'altro in prossimità del suolo o sul suolo.
d. Collegamento equipotenziale: converrebbe considerare il collegamento di tutti gli oggetti metallici della zona circostante. Tuttavia, oggetti metallici collegati al pezzo da tagliare potrebbero accrescere il rischio per l'operatore di scosse elettriche se costui tocca contemporaneamente questi oggetti metallici e l'elettrodo. È opportuno isolare l'operatore di tali oggetti metallici.
e. Messa a terra del pezzo da tagliare: quando il pezzo da tagliare non è collegato a terra per sicurezza elettrica o a causa delle sue dimensioni e del posto dove si trova, come, ad esempio, gli scafi delle navi o le strutture metalliche di edifici, una connessione collegando il pezzo alla terra può, in certi casi e non sistematicamente, ridurre le emissioni. È opportuno assicurarsi di evitare la messa a terra dei pezzi che potrebbero accrescere i rischi di ferire gli utenti o danneggiare altri materiali elettrici. Se necessario, è opportuno che il collegamento fra il pezzo da tagliare alla terra sia fatto direttamente, ma in certi paesi che non autorizzano questo collegamento diretto, si consiglia che la connessione sia fatta con un condensatore appropriato scelto in funzione delle regole nazionali
f. Protezione e schermatura: La protezione e la schermatura selettiva di altri cavi, dispositivi e materiali nella zona circostante può limitare i problemi di perturbazioni. La protezione di tutta la zona di saldatura può essere considerata per applicazioni speciali.
TRASPORTO E SPOSTAMENTO DELLA FONTE DI CORRENTE DI TAGLIO
La fonte di corrente di taglio è dotata di maniglia superiore che permette di portarla a mano. Attenzione a non sottovalutarne il peso. L'impugnatura non è considerata come un mezzo di imbragatura.
Non usare i cavi o la torcia per spostare la fonte di corrente di taglio. Deve essere spostata in posizione verticale.
Non far passare la fonte di corrente al di sopra di persone o oggetti.
INSTALLAZIONE DEL DISPOSITIVO
- Mettere la fonte di corrente di taglio su un suolo inclinato al massimo di 10^ .
- Prevedere una zona sufficiente per aerare il dispositivo di corrente di taglio e accedere ai comandi.
- Non utilizzare in un ambiente con polveri metalliche conduttrici.
- La fonte di corrente di taglio deve essere al riparo dalla pioggia e non deve essere esposta ai raggi del sole.
- Il materiale è di grado di protezione IP23, che significa:
- aree pericolose protette per impedire il contatto con corpi solidi di diam >12.5 mm et,
- protezione contro la pioggia diretta a 60° in relazione alla verticale.
Questo materiale potrebbe essere usato all'aperto con l'indice di protezione IP23.
I cavi d'alimentazione, di prolunga e di taglio devono essere totalmente srotolati per evitare qualsiasi surriscaldamento.
Il fabbricante non si assume alcuna responsabilità circa i danni provocati a persone e oggetti dovuti ad un uso incorretto e pericoloso di questo dispositivo.
MANUTENZIONE / CONSIGLI
Interrompere l'alimentazione staccando la presa, e attendere due minuti prima di lavorare sul dispositivo. All'interno, le tensioni e l'intensità sono elevate e pericolose.
La manutenzione deve essere effettuata solo da una persona qualificata. È consigliata una manutenzione annuale.
1 - Manutenzione del filtro dell'aria :
- È necessario spurgare periodicamente il filtro dell'aria. Per fare questo, svitare il rubinetto grigio situato sotto il serbatoio e premerlo per iniziare lo spurgo, quindi avvitare di nuovo il rubinetto.
- Smontaggio:
- Scollegare l'alimentazione dell'aria.
- Svitare il serbatoio.
- Tirare il serbatoio verso il basso per rimuoverlo.
- La parte filtrante è bianca, se necessario pulirla o sostituirla.
2 - Manutenzione periodica:
- Regolarmente, togliere il coperchio e spolverare all'aiuto del soffiatore. Cogliere l'occasione per far verificare le connessioni elettriche con un utensile isolato da persone qualificate.
- Verificare regolarmente lo stato del cavo di alimentazione. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal fabbricante, suo servizio post-vendita o una persona di qualifica simile, per evitare pericoli.
- Non ostruire le aperture del dispositivo per facilitare la circolazione d'aria.
- Verificare che il corpo della torcia non presenti fessure o fili esposti.
- Verificare che i ricambi siano installati correttamente e non siano logori.
- Non usare questa fonte di corrente di taglia per scongelare tubature, ricaricare batterie/accumulatori né per avviare motori.
INSTALLAZIONE - FUNZIONAMENTO DEL PRODOTTO
Solo le persone esperte e abilitate dal fabbricante possono effettuare l'installazione. Durante l'installazione, assicurarsi che il generatore sia scollegato dalla rete.
| CUTTER 45 CT | |||
| Ref. 014787 Ref. | 013629 Ref. 062962 | ||
 | - | TPT 404 m | MT-706 m |
 |  |  |  |
| kit di avviamento | - | √ | √ |
 collegamenti pneumatici |  8 mm + 10 mm 8 mm |  + 10 mm 8 mm + 10 mm |  |
collegamenti pneumatici
8 mm + 10 mm 8 mm
- 10 mm 8 mm + 10 mm
Gli accessori forniti con il generatore devono essere utilizzati esclusivamente con questo prodotto. E' consigliato l'utilizzo dei cavi da taglio forniti con l'apparecchio al fine di ottenere le regolazioni ottimali del prodotto.
DESCRIZIONE DEL DISPOSITIVO (FIG. 1)
1- Interfaccia uomo macchina 6- Cavo di alimentazione
2- Connettore torcia plasma 7- Filtro
3- Manopola di regolazione pressione 8- Commutatore avvio / arresto
4- manicotto di raccordo della pinza di massa 9- Posizione per il raccordo pneumatico
5- Impugnatura per il trasporto
10- Portello d'installazione del kit CNC (opzionale, rif. 039988)
INTERFACCIA UOMO-MACCHINA (IUM) (FIG-2)
1- Indicatore di protezione termica
2- L'indicatore "arresto dovuto a un intervento sulla torcia"
3- Indicatore di disturbo del funzionamento normale
4- Indicatore di taglio lamiera completo
5- Pulsante selettore della modalità
6- Indicatore di taglio lamiera completo con blocco del pulsante per tagli lunghi.
7- Indicatore di taglio lamiera forata con riavvio dell'arco pilota
8- Potenziometro di regolazione d'intensità
9- Grafico bar indicatore di pressione
10- Indicatore "pressione insufficiente"
11- Pulsante test e regolazione della pressione d'aria
12- Indicatore di test d'aria in corso
ALIMENTAZIONE ELETTRICA
Questo materiale è fornito di una presa 16 A di tipo CEE7/7 e dev'essere utilizzato solo su un'installazione elettrica monofase 230 V (50 - 60 Hz) a tre fili con il neutro collegato a terra.
La corrente effettiva assorbita (I1eff) è indicata sul dispositivo, per le condizioni d'uso ottimali. Verificare che l'alimentazione e le protezioni (fusibile e/o disgiuntore) siano compatibili con la corrente necessaria in uso. In certi paesi, potrebbe essere necessario cambiare la spina per permettere l'uso del dispositivo in condizioni ottimali.
Per un utilizzo intensivo, è preferibile utilizzare una spina 25 o 32A protteta da un disgiuntore 25 o 32A.
Per utilizzare il prodotto a una potenza ottimale (45A) è necessaria un'alimentazione 230V. Un'alimentazione 110V limita la corrente d'uscita del prodotto a 30A.
Attenzione! Non scollegare mai dalla presa quando il dispositivo è sotto carica.
COLLEGAMENTO AD UN GRUPPO ELETTROGENO
Questi dispositivi possono funzionare con generatori se la potenza ausiliare di 230V può fornire la quantità di elettricità necessaria. Il generatore deve rispondere alle esigenze che seguono:
- La tensione alternata di picco è inferiore a 400V.
- La frequenza è compresa fra 50 et 60 Hz.
- La tensione alternata efficace è sempre superiore a 230Vac ±15%.
È imperativo verificare queste condizioni poiché numerosi generatori producono picchi di alta tensione che possono danneggiare i dispositivi.
USO DELLA PROLUNGA ELETTRICA
Tutte le prolunghe devono avere una dimensione e una sezione appropriate alla tensione del dispositivo.
Usare una prolunga in conformità con le regolamentazioni nazionali.
| Tensione d'entrata Sezione della prolunga (<45m) | |
| 230 V 6 mm ^2 | |
ALIMENTAZIONE IN ARIA
L'entrata d'aria può essere alimentata da un compressore o da bombole ad alta pressione. Un manometro alta pressione deve essere usato su ogni alimentazione e deve essere capace di dirigere il gas all'entrata d'aria dei tranciatori plasma. Questi dispositivi sono forniti con un filtro d'aria integrato (5μm), ma un filtro supplementare potrebbe avverarsi necessario a seconda della quantità d'aria usata (filtro impurità in opzione, rif. 039728).
In caso di quantità erronea d'aria, la velocità di taglio è ridotta, la qualità del taglio si deteriora, la capacità di spessore del taglio diminuisce e la durata di vita dei ricambi è ridotta.
Per un rendimento ottimale, l'aria compressa deve rispondere alle norme ISO8573-1, classe 1.2.2. Il punto di vapore massimo deve essere - 40 °C. La quantità massima d'olio (aerosol, liquido e vapore) deve essere di 0.1 mg/m3.
Collegare l'alimentazione gas alla fonte di corrente per mezzo di un tubo a gas inerte di diametro interno di 9,5 mm e di un commutatore a raccordo rapido.
La pressione non deve eccedere 9 bar, la vasca del filtro potrebbe esplodere.
La pressione d'entrata consigliata durante la circolazione dell'aria è compresa fra 5 e 7 bar.
CONFIGURAZION DELLA TORCIA (MT-70)
Fate riferimento ai grafici sul lato del dispositivo per selezionare il materiale di consumo adatto.
Sistemazione della torcia :
- Collegare la torcia sul connettore adottato a tal fine.
- Nessuna modifica alla configurazione del dispositivo è necessaria.
Taglio manuale
E' disponibile un calibro di ricambi :
- piccoli lavori con ugello 20-50 A marcato «45 A»
Taglio automatico
Le torce sono raffreddate all'aria ambiente e non esigono nessuna procedura speciale di raffreddamento.
1 - DURATA DEI RICAMBI
La frequenza di sostituzione dei consumabili dipende da diversi fattori:
- Lo spessore del metallo da tagliare.
• La lunghezza media del taglio. - La qualità dell'aria (presenza d'olio, d'umidità o di altri contaminanti).
- La perforazione del metallo o il taglio partendo dal bordo.
- La distanza torcia-pezzo appropriata quando si taglia.
In condizione normale d'uso:
- Durante il taglio manuale, l'elettrodo si consuma per primo.
Ricambi della torcia
Scollegare l'apparecchio prima di cambiare i ricambi.
Per utilizzare la torcia è necessario installare un insieme completo di ricambii nell'ordine esatto: elettrodo, diffusore, ugello e ugello di protezione.
Per ottenere ottime prestazioni e aumentare la durata di vita dei ricambi è molto importante regolare correttamente la pressione dell'aria.
Si consiglia di verificare/regolare la pressione in caso :
- di modifica di punto di collegamento o dell'installazione pneumatica
- di modifica della lunghezza della torcia
- cambi del tipo di ricambio
- di dubbio
Premere il pulsante della torcia.
l'aria esce in modo continuo dalla torcia, i LED del grafico dei Bar si illuminano e indicano la pressione letta all'ingresso
Sbloccare la manopola di regolazione della pressione tirandola verso di se poi girare per reolare la pressione adatta al lavoro da eseguire. Appena regolata la pressione, bloccare la manopola premendoci sopra.
La pressione dipende :
- dalla lunghezza della torcia (una torcia più lunga richiede una maggiore pressione per compensare la perdita di carica legata alla lunghezza)
- dal tipo di lavoro taglio o scriccatura (i consumabili per scriccatura richiedono una pressione più bassa).
- fate riferimento alle indicazioni del manuale della torcia o alle iscrizioni della corrente sulla torcia per regolare la pressione ottimale.
Pressione consigliata :
Taglio
6 m 5.2 bar / 75 Psi
12 m 5.5 bar / 80 Psi
REGOLAZIONE DELLA CORRENTE DI TAGLIO
Al fine di ottenere le prestazioni previste e garantire la corretta durata dei ricambi, assicurarsi di regolare la corrente in modo che corrisponda ai ricambi.
Ugello da taglio 20-50 A : mantenere la corrente tra 20 e 50 A.
La regolazione si effettua semplicemente attraverso il potenziometro di regolazione di corrente (FIG 2 - 8).
SCELTA DELLA MODALITÀ DI TAGLIO
La scelta della modalità di taglio si effettua attraverso il pulsante di selezione
MODE
Taglio di lastre piene
Questa è la modalità più usata Una pressione sul pulsante permette di creare l'arco, l'arresto avviene per rilascio del pulsante seguito dal «foratura» (l'arco si arresta da solo). Per riavviare il lavoro, bisogna rilasciare e premere il pulsante.
Taglio di lastre traforate
Questa modalità funziona come la prima tranne in caso di foratura: l'arco si riavvia fino a quando viene mantenuto il pulsante premuto. Questa modalità permette inoltre un lavoro confortevole poichè risparmia all'operatore di rilasciare e premere costantemente sul pulsante.
Taglio di grandi lunghezze
Questa modalità permette all'operatore di rilasciare il pulsante durante il taglio, questo continuera fino a una nuova pressione sul pulsante o per «foratura». Questa modalità risparmia fatica e permette di tenre la mano un po' più lontano dalla zona di taglio.
SVOLGIMENTO DI UNA SEQUENZA DI TAGLIO.
1- Alla pressione sul pulsante un arco si forma: l'arco-pilota. Si tratta di un arco di bassa potenza stabilito tra l'elettrodo e l'ugello, consente l'innesco sulla lamiera da tagliare.
2- Quando l'arco pilota tocca la lamiera, la taglierina plasma rileva l'innesco. L'arco circola allora tra l'elettrodo e la lamiera, il generatore aumenta la corrente fino al valore impostato dall'operatore.
3- Alla fine del taglio (rilascio del pulsante o foratura) l'arco si arresta, l'aria continua a uscire per diverse decine di secondi per raffreddare la torcia e i materiali di consumo.
TAGLIO MANUALE A PARTIRE DAL BORDO DEL PEZZO.
① Con il morsetto di massa fissato al pezzo, mantenere la torcia perpendicolare (90°) all'estremità del pezzo.
② Premere sul pulsante della torcia per avviare l'arco fino a che esso sia completamente avviato sul pezzo da tagliare.
③ Quando il pezzo è iniziato, trascinare leggermente il pattino sul pezzo per continuare a tagliare. Cercare di mantenere un ritmo regolare.
INIZIO DEL TAGLIO A LAMIERA INTERA:
① Il morsetto di massa è fissato al pezzo, mantener la torcia a un angolo di circa 30° sul pezzo da tagliare.
Premere sul pulsante della torcia per avviare l'arco mantenendo l'angolo di 30° in relazione al pezzo. Far girare
lentamente la torcia verso una posizione perpendicolare (90°).
③ Immobilizzare la torcia tenendo il pulsante premuto. Se le scintille escono dal basso del pezzo, l'arco ha perforato il materiale.
④ Quando il pezzo è iniziato, trascinare leggermente il pattino sul pezzo per continuare a tagliare. Provare a mantenere un ritmo regolare.
SICUREZZA
 | Interventi sulla torciaL'operatore interverrà sulla torcia e i suoi accessori (cambio dei materiali di consumo,disconnessione della torcia).Se il tranciatore Plasma in questo caso si accenderà l'indicatore «arresto legato a un intervento sulla torcia» FIG 2-2) per indicare che il generatore ha effettivamente rilevato un intervento sulla torcia e che tutto può essere svolto in sicurezza.Quando la torcia o i ricambi vengono rimontati, l'indicatore si spegne e il tranciatore è di nuovo operativo.Se il prodotto è funzionale (taglio) ma questo problema persiste, assicurarsi di far controllare il prodotto dal servizio post-vendita. |
| LOW | Pressione aria insufficiente.L'indicatore «Pressione insufficiente» (FIG 2-10) si accende se la pressione è troppo bassa per un funzionamento corretto o che l'aria non è connessa al tranciatore.Riconnettere l'aria sul raccordo dell'aria compressa (FIG 1 - 9) all'arresto del prodotto, se il segnale persiste, premere sul pulsante «test di regolazione di pressione» (FIG 2 - 11) e girare la manopola della regolazione di pressione (FIG 1 - 3) fino a ottenere la pressione dell'aria in accordo con l'utilizzo considerato (vedi paragrafo «regolazione della pressione dell'aria») |
| Protezione termicaIn caso di surriscaldamento (non rispetto dei fattori di marchio o utilizzo prolungato a temperature ambiente superiori a 40^ ), il tranciatore Plasma arresterà il suo funzionamento per garantire il raffreddamento. L'indicatore si spegne una volta che il tranciatore è pronto a tagliare. | |
| Disturbo del funzionamento regolare |
ANOMALIE, CAUSE, RIMEDI
| Visualizzazione errori | SINTOMI POSSIBILI CAUSE RIMEDI | ||
 | Intervento sulla torcia | Torcia scollegata Verificare e ricollegare la torcia | |
| Ricambi smontati | Verificare la presenza di tutti i ricambi e il serraggio dell'ugello | ||
 | Problema di ricambi | L'elettrodo non è in contatto con l'ugello. | Verificare la presenza e lo stato dei ricambi, sostituirli se necessario e riprovare. |
| L'elettrodo non riesce a ritrarsi | Verificare che l'elettrodo non sia saldato all'ugello, verificare che l'elettrodo sia ben mobile,cambiare i ricambi se necessario | ||
 | Pressione d'aria troppo bassa | L'ugello dell'aria non è collegato o la pressione è veramente troppo bassa | Controllare il collegamento del tubo dell'aria, avviare il compressore, controlare la pressione di ingresso della taglierina del plasma |
| Protezione termica | L'utilizzo intensivo (mancato rispetto dei cicli di lavoro specificato) | Lasciare il dispositivo acceso affinchè possa raffreddarsi e attendere lo spegnimento del led di anomalia termica | |
| Le prese d'aria sono otturate o il prodotto è posizionato in uno spazio ristretto | Migliora l'ambiente per garantire una buona ventilazione | ||
| 85 | Sovratensione | La tensione è troppo elevata e rischia di rovinare il prodotto. | Far verificare l'installazone da un elettricista |
| 80 | Sotto tensione | La tensione è troppo bassa per garantire un risultato soddisfacente | |
| 75 | Assenza di fase Manca una fase | ||
| Problema di ventilazione | Il ventilatore non gira. | Verifiare che non ci sia un corpo estraneo che impedisce la rotazione normale del ventilatore. | |
| Il ventilatore non gira abbastanza velocemente | Verificare il collegamento, sostituire la ventola se necessario. | ||
| La corrente non si è stabilizzata Nessun | contatto fra l'elettrodo e l'ugello | Verificare la presenza di consumabili e il loro stato Cambiarli se necessari. Riavviare la macchina e riprovare. | |
| Difetto di rilascio potenza | Il rilascio di potenza non si ferma | Restituire il prodotto per la riparazione | |
| Nessun arco | L'elettrodo non si è ritirato o l'aria in uscita non è sufficiente | Controllare la corretta retrazione dell'elettrodoControllare l'installazione pneumatica (diametro del tubo troppo piccolo e/o tubo troppo lungo, tubo pinzato)Controllare il dimensionamento del compressore | |
| - | L'arco si arresta ai primi 3 secondi di taglio | Nessun rilevamento di corrente nel morsetto di terra | Verificare che la pinza di massa sia ben connessa al pezzo da tagliare su una zona appropriata (senza ruggine, vernice o grasso). |
| - Il dispositivo non si illumina Assenza d'alimentazione elettrica | Verificare che il cavo di alimentazione del prodotto sia ben collegato alla presa e che l'interruttore sia nella posizione ON | ||
| Verificare che il disgiuntore non sia innescato. | |||
| - L'arco pilota si interrompe rapidamente Consommabili logori | Verificare lo stato dei ricambi e sostituirle se necessario | ||
| - L'arco si interrompe durante il taglio | Velocità di taglio troppo debole su lamiere fine | Ridurre la corrente/aumentare la velocità di spostamento | |
| Contatto della pinza di massa di scarsa qualità | Verificare che la pinza di massa sia ben connessa al pezzo da tagliare su una zona appropriata (senza ruggine, vernice o grasso). | ||
| -Altezza di taglio troppo elevata. | Utilizzare un pattino di taglio e mantenerlo in contatto con il pezzo da tagliare. | ||
| - Usura prematura dei consumabili. | Corrente di taglio inappropriata ai ricambi impiegati | Si riferisce al capitolo "Regolazione della corrente di taglio". | |
| Pressione d'aria inappropriata | Si riferisce al capitolo "Regolazione di pressione dell'aria". | ||
| Aria umida | Spurgare i filtri dell'aria del dispositivo e dalla rete dell'aria compressa. Aggiungere il filtro d'aria addizionale rif. 039728. | ||
CONDIZIONI DI GARANZIA FRANCIA
La garanzia copre ogni difetto di fabbricazione per 2 anni, a partire dalla data d'acquisto (pezzi e mano d'opera).
La garanzia non copre:
• Danni dovuti al trasporto.
- La normale usura dei pezzi (Es. : cavi, morsetti, ecc.).
- Gli incidenti causati da uso improprio (errore di alimentazione, cadute, smontaggio).
- I guasti legati all'ambiente (inquinamento, ruggine, polvere).
In caso di guasto, rinviare il dispositivo al distributore, allegando:
- la prova d'acquisto con data (scontrino, fattura...)
