Тип продукта	Плазменный резак (плазменный резчик)
Марка	GYS
Модель	Cutter 45 CT
Электропитание	230 В однофазное, 50-60 Гц, вилка 16 A CEE7/7
Максимальный выходной ток	45 A (при 230 В), 30 A (при 110 В)
Степень защиты	IP23
Рабочая температура	от -10 °C до +40 °C
Температура хранения	от -20 °C до +55 °C
Влажность воздуха	≤ 50 % при 40 °C, ≤ 90 % при 20 °C
Максимальная высота	1000 м
Входное давление воздуха	от 5 до 7 бар (макс. 9 бар)
Рекомендуемое давление реза	5,2 бар (горелка 6 м) / 5,5 бар (горелка 12 м)
Регулируемый ток реза	от 20 A до 50 A
Режимы реза	Сплошные листы, перфорированные листы (авт. поджиг), большие длины (блокировка курка)

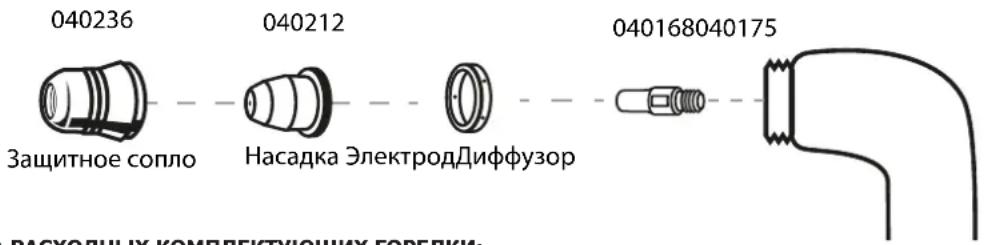

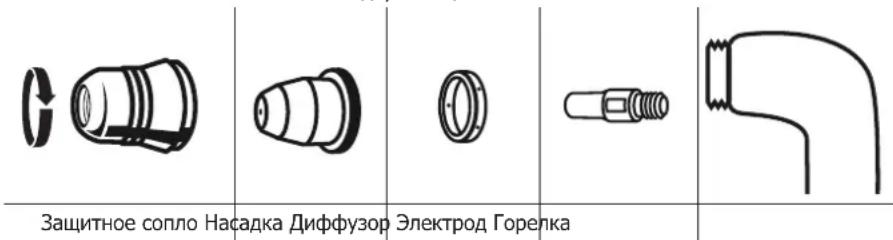

Включенные расходные материалы	Электрод, диффузор, сопло, защитная насадка
Комплектующие	Плазменная горелка (MT-706/TPT-404), кабель заземления 2 м, кабель питания, набор пневматических фитингов
Обслуживание	Продувка воздушного фильтра, внутренняя очистка от пыли, проверка соединений, замена расходников
Безопасность	Использовать СИЗ (перчатки, огнестойкая одежда, маска), ждать 2 мин после отключения перед вмешательством
Гарантия	2 года на запчасти и работу (Франция)
Стандарты	IEC 61000-3-11, IEC 61000-3-12, класс A ЭМС

Часто задаваемые вопросы - Cutter 45 CT GYS

Как отрегулировать давление воздуха на Cutter 45 CT?

Нажмите кнопку AIR SET (рис. 2 - 11) для непрерывного выпуска воздуха. Поверните ручку регулировки давления (рис. 1 - 3) для настройки давления. Рекомендуемое давление: 5,2 бар для горелки 6 м и 5,5 бар для горелки 12 м. Заблокируйте ручку после регулировки.

Когда заменять расходные материалы горелки?

Заменяйте расходники (электрод, диффузор, сопло, защитную насадку) при нестабильной дуге, ухудшении качества реза или видимом износе. При нормальной эксплуатации первым изнашивается электрод. Частота зависит от толщины металла, качества воздуха и техники реза.

Какие режимы реза доступны?

Три режима: Сплошные листы (стандартный рез, дуга гаснет при отпускании курка), Перфорированные листы (автоматический повторный поджиг пилотной дуги) и Большие длины (блокировка курка для длинных резов, остановка повторным нажатием или отключением).

Что делать, если загорелся индикатор недостаточного давления?

Убедитесь, что сжатый воздух подключен и входное давление достаточно (5-7 бар). Нажмите кнопку AIR SET и отрегулируйте давление ручкой. Если проблема не устранена, проверьте воздушный фильтр и при необходимости продуйте его.

Как начать рез сплошного листа?

Держите горелку под углом примерно 30° к детали. Нажмите на курок для поджига дуги, затем постепенно выпрямите горелку до 90°. Зафиксируйте ее, пока дуга не прорежет металл (искры снизу). Затем ведите ползун вдоль линии реза.

Что делать при перегреве аппарата?

Загорается индикатор тепловой защиты (рис. 2 - 1). Оставьте аппарат включенным, но в покое для охлаждения (вентилятор продолжает работать). Индикатор погаснет автоматически при нормализации температуры. Избегайте превышения рабочего цикла и обеспечьте хорошую вентиляцию.

Можно ли использовать Cutter 45 CT от генератора?

Да, при условии, что генератор обеспечивает напряжение 230 В +/-15 % с частотой 50-60 Гц и пиковое напряжение ниже 400 В. Используйте генератор достаточной мощности. Проверьте эти параметры, чтобы не повредить устройство.

Какие меры безопасности перед открытием аппарата?

Отключите шнур питания и подождите 2 минуты для разрядки конденсаторов. Используйте изолирующие перчатки и сухую одежду. Вмешивайтесь только при наличии квалификации. Внутри находятся опасные напряжения и токи.

Как обслуживать воздушный фильтр аппарата?

Регулярно продувайте фильтр, нажимая на оранжевую кнопку снизу. Для разборки: отключите воздух, нажмите на защелку, поверните чашу на 45° влево и потяните вниз. Очистите белую фильтрующую часть или замените ее (арт. 039735).

Почему пилотная дуга быстро гаснет?

Это часто связано с изношенными расходниками (электрод или сопло). Проверьте их состояние и при необходимости замените. Также убедитесь, что давление воздуха правильное и зажим массы хорошо подключен к чистой поверхности.

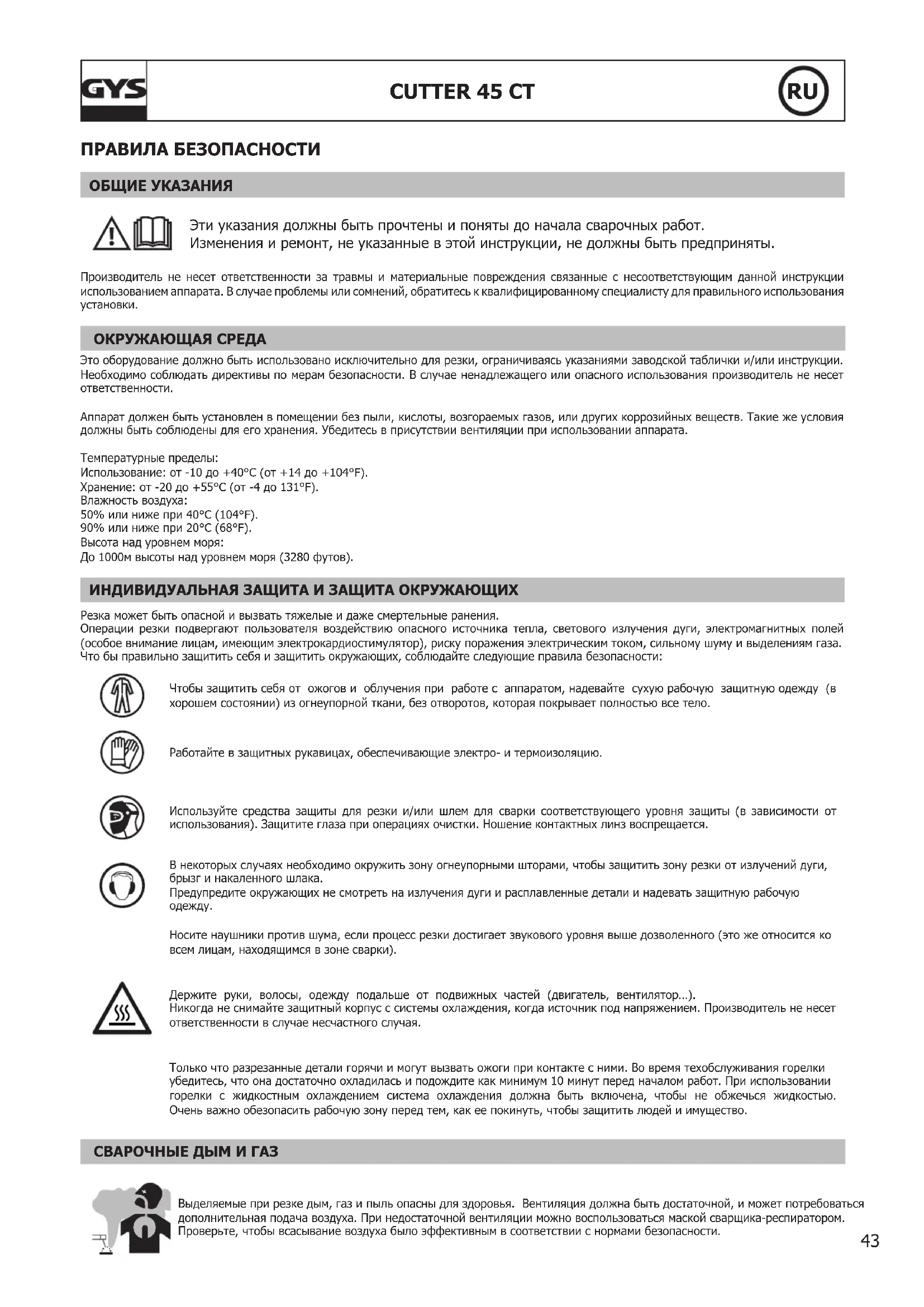

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Cutter 45 CT GYS

Эти указания должны быть прочтены и поняты до начала сварочных работ.

Изменения и ремонт, не указанные в этой инструкции, не должны быть предприняты.

Производитель не несет ответственности за травмы и материальные повреждения связанные с несоответствующим данной инструкции использованием аппарата. В случае проблемы или сомнений, обратитесь к квалифицированному специалисту для правильного использования установки.

ОКРУЖАЮЩАЯ СРЕДА

Это оборудование должно быть использовано исключительно для резки, ограничиваясь указаниями заводской таблички и/или инструкции. Необходимо соблюдать директивы по мерам безопасности. В случае ненадлежащего или опасного использования производитель не несет ответственности.

Аппарат должен быть установлен в помещении без пыли, кислоты, возгораемых газов, или других коррозийных веществ. Такие же условия должны быть соблюдены для его хранения. Убедитесь в присутствии вентиляции при использовании аппарата.

Температурные пределы:

Использование: от -10 до +40°C (от +14 до +104°F).

Хранение: от -20 до +55°C (от -4 до 131°F).

Влажность воздуха:

50% или ниже при 40°C (104°F).

90% или ниже при 20°C (68°F).

Высота над уровнем моря:

До 1000м высоты над уровнем моря (3280 футов).

ИНДИВИДУАЛЬНАЯ ЗАЩИТА И ЗАЩИТА ОКРУЖАЮЩИХ

Резка может быть опасной и вызвать тяжелые и даже смертельные ранения.

Операции резки подвергают пользователя воздействию опасного источника тепла, светового излучения дуги, электромагнитных полей (особое внимание лицам, имеющим электрокардиостимулятор), риску поражения электрическим током, сильному шуму и выделениям газа.

Что бы правильно защитить себя и защитить окружающих, соблюдайте следующие правила безопасности:

Чтобы защитить себя от ожогов и облучения при работе с аппаратом, надевайте сухую рабочую защитную одежду (в хорошем состоянии) из огнеупорной ткани, без отворотов, которая покрывает полностью все тело.

Работайте в защитных рукавицах, обеспечивающие электро- и термоизоляцию.

Используйте средства защиты для резки и/или шлем для сварки соответствующего уровня защиты (в зависимости от использования). Защитите глаза при операциях очистки. Ношение контактных линз воспрещается.

В некоторых случаях необходимо окружить зону огнеупорными шторами, чтобы защитить зону резки от излучений дуги, брызг и накаленного шлака.

Предупредите окружающих не смотреть на излучения дуги и расплавленные детали и надевать защитную рабочую одежду.

Носите наушники против шума, если процесс резки достигает звукового уровня выше дозволенного (это же относится ко всем лицам, находящимся в зоне сварки).

Держите руки, волосы, одежду подальше от подвижных частей (двигатель, вентилятор...).

Никогда не снимайте защитный корпус с системы охлаждения, когда источник под напряжением. Производитель не несет ответственности в случае несчастного случая.

Только что разрезанные детали горячи и могут вызвать ожоги при контакте с ними. Во время техобслуживания горелки убедитесь, что она достаточно охладилась и подождите как минимум 10 минут перед началом работ. При использовании горелки с жидкостным охлаждением система охлаждения должна быть включена, чтобы не обжечься жидкостью. Очень важно обезопасить рабочую зону перед тем, как ее покинуть, чтобы защитить людей и имущество.

СВАРОЧНЫЕ ДЫМ И ГАЗ

Выделяемые при резке дым, газ и пыль опасны для здоровья. Вентиляция должна быть достаточной, и может потребоваться дополнительная подача воздуха. При недостаточной вентиляции можно воспользоваться маской сварщика-респиратором.

Проверьте, чтобы всасывание воздуха было эффективным в соответствии с нормами безопасности.

Будьте внимательны: резка в небольших помещениях требует наблюдения на безопасном расстоянии. Кроме того, резка некоторых металлов, содержащих свинец, кадмий, цинк, ртуть или даже бериллий, может быть чрезвычайно вредной. Следует очистить от жира детали перед резкой.

Газовые баллоны должны храниться в открытых или хорошо проветриваемых помещениях. Они должны быть в вертикальном положении и закреплены на стойке или тележке. Ни в коем случае не занимайтесь дуговой резкой вблизи жира или краски.

РИСК ПОЖАРА И ВЗРЫВА

Полностью защитите зону резки. Возгораемые материалы должны быть удалены как минимум на 11 метров.

Противопожарное оборудование должно находиться вблизи проведения работ дуговой резки.

Осторожно с брызгами горячего материала или искр, даже через щели. Они могут повлечь за собой пожар или взрыв.

Удалите людей, возгораемые предметы и все емкости под давлением на безопасное расстояние.

Ни в коем случае осуществляйте дуговой резки в контейнерах или закрытых трубах. В случае, если они открыты, то их нужно освободить от всех взрывчатых или возгораемых веществ (масло, топливо, остаточные газы ...).

Шлифовальные работы не должны быть направлены в сторону источника тока резки или в сторону возгораемых материалов.

ЭЛЕКТРИЧЕСКАЯ БЕЗОПАСНОСТЬ

Используемая электрическая сеть должна обязательно быть заземленной. Соблюдайте калибр предохранителя указанный на аппарате.

Электрический разряд может вызвать прямые или косвенные ранения, и даже смерть.

Никогда не дотрагивайтесь до частей под напряжением как внутри, так и снаружи источника, когда он под напряжением (горелки, зажимы, кабели), т.к. они подключены к цепи резки.

Перед тем, как открыть источник, его нужно отключить от сети и подождать 2 минуты, для того, чтобы все конденсаторы разрядились.

Никогда не дотрагивайтесь одновременно до горелки и до зажима массы.

Если кабели, горелки повреждены, попросите квалифицированных и уполномоченных специалистов их заменить. Размеры сечения кабелей должны соответствовать применению. Всегда носите сухую одежду в хорошем состоянии для изоляции от цепи резки. Носите изолирующую обувь независимо от той среды, где вы работаете.

КЛАССИФИКАЦИЯ ЭЛЕКТРОМАГНИТНОЙ СОВМЕСТИМОСТИ

Это оборудование класса А не подходит для использования в жилых кварталах, где электрический ток подается общественной системой питания низкого напряжения. В таких кварталах могут возникнуть трудности обеспечения электромагнитную совместимость из-за кондуктивных и индуктивных помех на радиочастоте.

Это оборудование соответствует норме CEI 61000-3-11.

Это оборудование соответствует норме CEI 61000-3-12.

МАГНИТНЫЕ ПОЛЯ

Электрический ток, проходящий через любой проводник вызывает локализованные электромагнитные поля (EMF). Ток резки вызывает электромагнитное поле вокруг цепи резки и оборудования резки.

Электромагнитные поля EMF могут создать помехи для некоторых медицинских имплантатов, например электрокардиостимуляторов. Меры безопасности должны быть приняты для людей, носящих медицинские имплантаты. Например: ограничение доступа для прохожих или оценка индивидуального риска для пользователей.

Чтобы свести к минимуму воздействие электромагнитных полей электрической цепи, пользователи должны следовать следующим указаниям:

• кабели должны находиться вместе; если возможно соедините их хомутом;
• ваше туловище и голова должны находиться как можно дальше от электрической цепи;
• не обматывайте кабели вокруг вашего тела;
• ваше тело не должно быть расположено между кабелями. Оба кабеля должны быть расположены по одну сторону от вашего тела;
• закрепите кабель заземления на детали как можно ближе с зоне резки;
• не работаете рядом, не сидите и не облокачивайтесь на источник тока;
• не режьте, когда вы носите режущий аппарат или устройство подачи проволоки.

Лица, использующие электрокардиостимуляторы, должны проконсультироваться у врача перед работой с данным оборудованием.

Воздействие электромагнитного поля в процессе сварки может иметь и другие, еще не известные науке, последствия для здоровья.

РЕКОМЕНДАЦИИ ДЛЯ ОЦЕНКИ СРЕДЫ И УСТАНОВКИ СВАРОЧНОГО ОБОРУДОВАНИЯ

Общие положения

Пользователь отвечает за установку и использование установки ручной дуговой резки, следуя указаниям производителя. При обнаружении электромагнитных излучений пользователь аппарата ручной дуговой резки должен разрешить проблему с помощью технической поддержки производителя. В некоторых случаях это корректирующее действие может быть достаточно простым, например заземление электрической цепи. В других случаях возможно потребуется создание электромагнитного экрана вокруг источника тока и всей детали путем монтирования входных фильтров. В любом случае электромагнитные излучения должны быть уменьшены так, чтобы они больше не создавали помех.

Оценка зоны резки

Перед установкой оборудования дуговой резки пользователь должен оценить возможные электромагнитные проблемы, которые могу возникнуть в окружающей среде. Следующие моменты должны быть приняты во внимание:

а) наличие над, под или рядом с оборудованием для дуговой резки, других кабелей питания, управления, сигнализации и телефона;

b) приемники и передатчики радио и телевидения;

с) компьютеров и других устройств управления;

d) оборудование для безопасности, например, защита промышленного оборудования;

e) здоровье находящихся по-близости людей, например, использующих кардиостимуляторы и устройства от глухоты;

f) инструмент, используемый для калибровки или измерения;

g) помехоустойчивость другого оборудования, находящегося поблизости.

Пользователь должен убедиться в том, что все аппараты в помещении совместимы друг с другом. Это может потребовать соблюдения дополнительных мер защиты:

h) определенное время дня, когда сварка или другие работы можно будет выполнить.

Размеры рассматриваемой зоны сварки зависят от структуры здания и других работ, которые в нем проводятся. Рассматриваемая зона может простираться за пределы размещения установки.

Оценка установки для резки

Помимо оценки зоны, оценка аппаратов дуговой резки может помочь определить и решить случаи электромагнитных помех. Оценка излучений должна учитывать измерения в условиях эксплуатации, как это указано в Статье 10 CISPR 11. Измерения в условиях эксплуатации могут также позволить подтвердить эффективность мер по смягчению воздействия.

РЕКОМЕНДАЦИИ ПО МЕТОДИКЕ СНИЖЕНИЯ ЭЛЕКТРОМАГНИТНОГО ИЗЛУЧЕНИЯ

а. Общественная система питания: аппарат дуговой резки нужно подключить к общественной сети питания, следуя рекомендациям производителя. В случае возникновения помех возможно будет необходимо принять дополнительные предупредительные меры, такие как фильтрация общественной системы питания. Возможно защитить шнур питания аппарата с помощью экранизирующей оплётки, либо похожим приспособлением (в случае если аппарат дуговой резки постоянно находится на определенном рабочем месте). Необходимо обеспечить электрическую непрерывность экранизирующей оплётки по всей длине. Необходимо подсоединить экранизирующую оплётку к источнику тока для обеспечения хорошего электрического контакта между шнуром и корпусом источника тока.

b. Техобслуживание аппарата дуговой резки: аппарат дуговой резки необходимо периодически обслуживать согласно рекомендациям производителя. Необходимо, чтобы все доступы, люки и откидывающиеся части корпуса были закрыты и правильно закреплены, когда аппарат дуговой резки готов к работе или находится в рабочем состоянии. Необходимо, чтобы аппарат дуговой резки не был переделан каким бы то ни было образом, за исключением настроек, указанных в руководстве производителя. В частности, следует отрегулировать и обслуживать искровой промежуток дуги устройств поджига и стабилизации дуги в соответствии с рекомендациями производителя.

с. Силовые кабели : кабели должны быть как можно короче и помещены друг рядом с другом вблизи от пола или на полу.

d. Эквипотенциальные соединения: необходимо обеспечить соединение всех металлических предметов окружающей зоны. Тем не менее, металлические предметы, соединенные с рабочей деталью увеличивают риск для пользователя удара электрическим током, если он одновременно коснется этих металлических предметов и электрода. Оператор должен быть изолирован он таких металлических предметов.

e. Заземление детали: В случае, если деталь не заземлена по соображениям электрической безопасности или в силу своих размеров и своего расположения, как, например, в случае корпуса судна или металлоконструкции промышленного объекта, то соединение детали с землей, может в некоторых случаях, но не систематически, сократить выбросы. Необходимо избегать заземление деталей, которые могли бы увеличить для пользователей риски ранений или же повредить другие электроустановки. При надобности, следует напрямую подсоединить деталь к земле, но в некоторых странах, которые не разрешают прямое подсоединение, его нужно сделать с помощью подходящего конденсатора, выбранного в зависимости от национального законодательства.

f. Защита и экранизирующая оплётка: выборочная защита и экранизирующая оплётка других кабелей и оборудования, находящихся в близлежащем рабочем участке, поможет ограничить проблемы, связанные с помехами. Защита всей сварочной зоны может рассматриваться в некоторых особых случаях.

ТРАНСПОРТИРОВКА И ТРАНЗИТ ИСТОЧНИКА СВАРОЧНОГО ТОКА

Сверху источника тока есть ручка для транспортировки, позволяющая переносить аппарат. Будьте внимательны: не недооценивайте вес аппарата. Рукоятка не может быть использована для строповки.

Не пользуйтесь кабелями или горелкой для переноса источника тока. Его можно переносить только в вертикальном положении. Не переносить источник тока над людьми или предметами.

УСТАНОВКА АППАРАТА

• Поставьте источник тока резки на пол, максимальный наклон которого 10^ .
• Предусмотрите достаточно большое пространство для хорошего проветривания источника тока и доступа к управлению.
• Не использовать в среде содержащей металлическую пыль-проводник.
• Источник тока резки должен быть укрыт от проливного дождя и не стоять на солнце.

- Оборудование имеет защиту IP23, что означает :

- Защиту от попадания в опасные зоны твердых тел диаметром ≥12,5мм и,

- Защиту против капель дождя, направленных под углом 60° относительно вертикали.

Это оборудование может быть использовано вне помещения соответственно классу защиты IP23.

Шнур питания, удлинитель и кабель резки должны полностью размотаны во избежание перегрева.

Производитель не несет ответственности относительно ущерба, нанесенного лицам или предметам, из-за неправильного и опасного использования этого оборудования.

ОБСЛУЖИВАНИЕ / СОВЕТЫ

Отключите питание, выдернув вилку из розетки, и подождите 2 минуты перед тем, как приступить к техобслуживанию. Внутри аппарата высокие и опасные напряжение и ток.

Техническое обслуживание должно производиться только квалифицированным специалистом. Советуется проводить ежегодное техобслуживание.

1 - Уход за воздушным фильтром:

• Необходимо периодически очищать воздушный фильтр. Для этого, удерживайте оранжевую кнопку под фильтром.
• Разборка :
• Отсоедините подачу воздуха.
• Возьмитесь за резервуар, нажмите на защелку и поверните резервуар влево на 45°.
• Потяните резервуар вниз и отставьте в сторону.
• Фильтрующая часть белого цвета, очистите ее или замените если необходимо (арт. 039735).

2 - Периодическое техническое обслуживание:

• Регулярно открывайте аппарат и продувайте его, чтобы очистить от пыли. Необходимо также проверять все электрические соединения с помощью изолированного инструмента. Проверка должна осуществляться квалифицированным специалистом.
• Регулярно проверяйте состояние шнура питания. Если шнур питания поврежден, он должен быть заменен производителем, его сервисной службой или квалифицированным специалистом во избежание опасности.
• Не заслоняйте вентиляционные отверстия устройства для облегчения циркуляции воздуха.
• Убедитесь, что корпус горелки не поврежден: нет ни трещин ни незащищенных проводов.
• Проверьте, что расходники правильно установлены и не слишком изношены.
• Не используйте этот источник сварочного тока для размораживания труб, подзарядки аккумуляторов/аккумуляторов или запуска двигателей.

УСТАНОВКА И ПРИНЦИП ДЕЙСТВИЯ

Только опытный и уполномоченный производителем специалист может осуществлять установку. Во время установки убедитесь, что источник отключен от сети.

В НАБОРЕ ПОСТАВЛЯЮТСЯ

	CUTTER 45 CT
	арт. 014787 арт.	013629 арт. 062962
4 м	-	TPT 404 м	MT 706 м
2 м - 10 мм ^2
начальный комплект	-	√	√
пневматические соединения	8 мм + 10 мм 8 мм + 10 мм 8 мм + 10 мм

Аксессуары, поставляемые с источником, необходимо использовать исключительно с этим аппаратом.

Для получения оптимальных настроек продукта рекомендуется использовать поставляемые с устройством кабели для резки.

ОПИСАНИЕ АППАРАТА (FIG. 1)

1- Интерфейс человек/машина 6- Шнур питания
2- Коннектор горелки плазменной резки 7- Фильтр
3- Колесико регулировки давления воздуха 8- Переключатель ВКЛ/ВЫКЛ
4- Гнездо разъема зажима массы 9- Место для пневматического разъема
5- Ручка 10- Отсек для установки комплекта ЧПУ (опция, арт. 039988)

ИНТЕРФЕЙС ЧЕЛОВЕК-МАШИНА (IHM) (FIG-2)

1- Индикатор термозащиты 7-

2- Индикатор «остановки в связи с действиями с горелкой»
3- Индикатор нарушения нормального функционирования
4- Индикатор резки сплошной заготовки
5- Кнопка выбора режима
6- Индикатор резки сплошной заготовки с блокировкой триггера для продолжительной резки

Индикатор резки решётчатой заготовки с возобновлением дежурной дуги

8- Потенциометр настройки сварочного тока
9- Шкальный индикатор давления
10- Индикатор «недостаточное давление»
11- Кнопка тестирования и регулировки давления воздуха
12- Индикатор "идет тестирование воздушного давления"

ЭЛЕКТРОПИТАНИЕ

Данное оборудование поставляется с вилкой 16 А типа СЕЕ7/7 и должны быть подсоединены к электрической установке на 3 провода, 230 В (50 - 60 Гц), с заземленной нейтралью.

Эффективное значение потребляемого тока (I1eff) для использования при максимальных условиях указано на аппарате. Проверьте что питание и его защиты (плавкий предохранитель и/или прерыватель) совместимы с током, необходимым для работы аппарата. В некоторых странах возможно понадобится поменять вилку для использования при максимальных условиях.

Для интенсивного использования предпочтительнее использовать розетку 25 или 32 А, защищенную автоматическим выключателем 25 или 32А.

Для использования устройства при максимальной мощности (45 А) требуется источник питания 230 В. Для этого требуется источник питания. Источник питания 110 В ограничивает выходной ток продукта до 30 А.

Внимание! Никогда не отключайте питание, когда аппарат под нагрузкой.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОГЕНЕРАТОРУ

Эти аппараты могут работать от электрогенераторов при условии, что вспомогательная мощность отвечает следующим требованиям :

- Напряжение должно быть переменным, настроенным согласно указаниям и пиковое напряжение ниже 400 В,

- Частота должна быть 50 - 60 Гц.

Очень важно проверить эти условия, тк многие электрогенераторы выдают пики напряжения, которые могут повредить аппараты.

ИСПОЛЬЗОВАНИЕ УДЛИНИТЕЛЯ

Удлинители должны иметь размер и сечение в соответствии с напряжением аппарата.

Используйте удлинитель, отвечающий нормам вашей страны.

Напряжение на входе Сечение удлинителя (<45м)
230 В 6 мм ^2

ПОДАЧА ВОЗДУХА

Подача воздуха может осуществляться компрессором или баллонами высокого давления. В любом случае необходимо использовать манометр высокого давления, который должен быть способен подавать газ к диффузору плазмореза. Эти аппараты имеют встроенный воздушный фильтр (5μm), но в зависимости от качества используемого воздуха может понадобится дополнительная очистка(фильтр для примеси в опции, арт. 039728).

Если воздух плохого качества, то скорость резки и потенциальная толщина резки уменьшаются, качество резки понижается, а срок службы расходников сокращается.

Для оптимальной производительности сжатый воздух должен соответствовать стандарту ISO8573-1, класс 1.2.2. Максимальный предел испарения должен быть - 40 °C. Максимальное содержание масел (аэрозоль, жидкость и пар) должно быть 0.1 мг/м3.

Подсоедините подачу газа к источнику тока с помощью шланга для инертного газа внутреннего диаметра 9,5 мм и быстроразъемного соединителя.

Давление не должно превышать 9 бар, тк резервуар фильтра может взорваться.

Рекомендованное входное давление во время циркуляции воздуха от 5 до 7 бар.

НАСТРОЙКА ГОРЕЛКИ (МТ-70)

См. таблицу сбоку аппарата для выбора нужных комплектующих.

Подключение горелки:

• Подсоедините горелку к соответствующему коннектору.
• Для этого нет необходимости вносить какие-либо изменения в настройки аппарата.

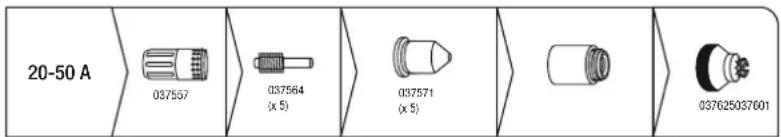

Ручная резка

20-50 A 037557 037564 (x 5) 037571 (x 5) 037625037601

Для резки:

Доступен шаблон расходных материалов: - насадка 20-50 А с надписью «45 А» для недолгих работ

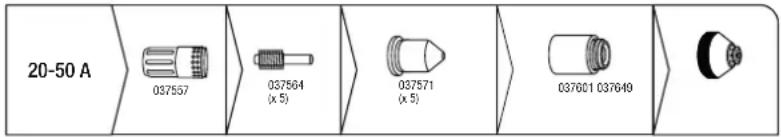

Автоматическая резка

НАСТРОЙКА ГОРЕЛКИ (ТРТ-40)

Горелки охлаждаются с помощью окружающего воздуха и не требуют никакой специальной методики охлаждения.

1 - СРОК СЛУЖБЫ РАСХОДНЫХ КОМПЛЕКТУЮЩИХ

Частота замены расходников аппаратов зависит от определенного количества факторов:

• Толщина разрезаемого металла.
• Средняя длина разреза.
- Качество воздуха (присутствие масел, влажности или других загрязняющих примесей).
- Прожиг металла или рез начиная с края.
- Надлежащее расстояние горелка-деталь при резке.

В нормальных условиях использования :

- При ручной резке первым изнашивается электрод.

Расходные комплектующие для горелки

040236 040212 040168040175 Защитное сопло Насадка ЭлектродДиффузор РАСХОЛНЫХ КОМПЛЕКТУЮЩИХ ГОРЕЛКИ

2 - УСТАНОВКА РАСХОДНЫХ КОМПЛЕКТУЮЩИХ ГОРЕЛКИ:

Перед заменой расходных материалов отсоедините устройство от розетки.

Для использования горелки нужно установить полный комплект расходных комплектующих в правильном порядке : электрод, диффузор, насадку и защитное сопло.

Защитное сопло Насадка Диффузор Электрод Горелка

РЕГУЛИРОВКА ДАВЛЕНИЯ ВОЗДУХА

Для оптимизации рабочих характеристик резки и сроков службы расходных комплектующих необходимо правильно отрегулировать давление воздуха.

Рекомендуется проверять/регулировать давление в случаях:

• смены точки подключения или пневматической установки
• использования горелки с другой длиной рукава
• использования других комплектующих
• сомнения

Нажмите на кнопку SET. Воздух безостановочно и стабильно выходит их горелки, светодиоды шкального индикатора загораются и указывают давление воздуха на входе в горелку.

Разблокируйте крутящуюся кнопку регулировки давления, потянув ее на себя, затем поверните ее для корректировки давления, нужного для данного задания. Как только давление правильно отрегулировано, заблокируйте крутящуюся кнопку, нажав на нее.

Давление зависит от:

• длины рукава горелки (чем он длиннее, тем больше нужно давления)
• операции резки или строжки (для расходных комплектующих для строжки нужно более низкое давление).
• для настройки оптимального давления смотрите указания в инструкции горелки или надписи на источнике тока.

Рекомендованное давление:

Резка

6 m 5.2 bar / 75 Psi

12 m 5.5 bar / 80 Psi

РЕГУЛИРОВКА ТОКА РЕЗКИ

Для оптимизации рабочих характеристик резки и сроков службы расходных комплектующих отрегулируйте ток в соответствии с расходниками.

- Насадка для резки 20-50 А : соблюдайте ток от 20 А до 50 А.

Регулировка совершается с помощью потенциометра настройки тока (FIG 2 - 8).

ВЫБОР МЕТОДА РЕЗКИ

Выбор метода резки производится с помощью кнопки выбора

Резка сплошных заготовок

Это самый распространенный режим. Нажатие на триггер возбуждает дугу, а остановка производится либо отпусканием триггера, либо «прочисткой отверстия» (дуга затухает сама собой). Чтобы возобновить работу, нужно отпустить и снова нажать на триггер.

Резка решётчатых заготовок

Этот режим работает, как и первый, кроме прочистки отверстия: пока нажат триггер, дуга сама заново возбуждается. Этот режим позволяет работать в комфортных условиях, тк нет надобности все время отпускать и снова нажимать на триггер.

Резка изделий большой длины

Этот режим позволяет оператору отпустить триггер во время резки. Резка будет продолжаться до тех пор, пока снова не нажать на триггер или же с помощью «прочистки отверстия». Благодаря этому режиму оператор не устает и может держать руку в отделении от зоны резки.

КАК ПРОХОДИТ ОПЕРАЦИЯ РЕЗКИ

1- При нажатии на триггер возбуждается дуга: она называется дежурной дугой. Это дуга малой мощности между электродом и насадкой. Она позволяет поджиг на поверхности, которую надо разрезать.
2- Когда дежурная дуга касается металла, аппарат плазменной резки распознает поджиг. Дуга перемещается между электродом и металлом, источник наращивает ток до величины, настроенной оператором.
3- В конце резки (отпускание триггера или продувка) дуга затухает, воздух продолжает выходить в течение нескольких десятков секунд, чтобы охладить горелку и расходники.

РУЧНАЯ РЕЗКА ОТ КРАЯ ДЕТАЛИ:

① После закрепления массы на деталь держите подошву горелки перпендикулярно (90°) к краю детали.
② Нажмите на триггер горелки для поджига дуги до тех пор, пока эта дуга не начнет прорезать деталь.
③ Как только деталь прорезана, слегка протащите подошву по детали для продолжения реза. Старайтесь держать равномерный ритм.

① После закрепления массы на деталь держите горелку под углом примерно 30° к детали.
② Нажмите на триггер горелки для поджига дуги, продолжая удерживать наклон (30°) относительно детали. Медленно поверните горелку в перпендикулярное положение (90°).
③ Остановите горелку, продолжая нажимать на триггер. Если искры выходят из- под детали, то дуга прожгла металл.
④ Как только деталь прорезана, слегка протащите подошву по детали для продолжения реза. Старайтесь держать равномерный ритм.

	Действия с горелкойОператору нужно будет в какой-то момент поменять комплектующие горелки, отключить ее и т.д.Если при этом аппарат плазменной резки включен, то загорится индикатор «остановки, связанной с действием с горелкой» (FIG 2 - 2), чтобы предупредить, что источник обнаружил действие с горелкой и что оно может быть совершено в полной безопасности.Когда горелки и/или комплектующие заменены, то индикатор выключается и аппарат плазменной резки снова в рабочем состоянии.Если аппарат работоспособный (резка), но неисправность не устраняется, аппарат должен быть проверен квалифицированным специалистом.
LOW	Недостаточное давление воздухаЕсли давление слишком низкое для правильной работы или если сжатый воздух не подведен к аппарату, то загорится индикатор «Недостаточное давление» (FIG 2 - 10).Подсоедините сжатый воздух к разъему (FIG 1 - 9) сзади аппарата. Если индикатор продолжает гореть, то нажмите на кнопку «тестирование и регулировка давления воздуха» (FIG 2 - 11) и поверните крутящуюся кнопку регулировки давления (FIG 1 - 3) до получения давления, необходимого для данного применения (см. раздел «Регулировка воздушного давления»)
	Тепловая защитаВ случае перегрева (несоблюдение ПВ% или слишком длительное использование при температуре окружающей среды свыше 40°), аппарат плазменной резки перестает работать, чтобы охладитьсяЗагорается индикатор термозащиты (FIG 2 - 1), чтобы предупредить о перерыве работы из-за перегрева. Как только аппарат готов к работе, индикатор потухает.
	Нарушение нормального функционирования.

НЕИСПРАВНОСТИ, ИХ ПРИЧИНЫ И УСТРАНЕНИЕ

Индикация ошибки	НЕПОЛАДКИ ВОЗМОЖНЫЕ ПРИЧИНЫ УСТРАНЕНИЕ
[WA36]	Действия с горелкой	Горелка отключена Проверьте и снова подключите горелку
		Расходные комплектующие демонтированы	Проверьте присутствие всех комплектующих и правильно ли завинчено сопло
	Проблема с расходными комплектующими	Электрод не прилегает к насадке	Проверьте присутствие и состояние комплектующих. При надобности замените их и проверьте заново.
		Электрод не убирается во внутрь	Проверьте, что электрод не приварился к насадке и что он подвижен. При надобности замените расходные комплектующие.
LOW	Слишком низкое давление воздуха	Воздушный шланг не подключен или же давление действительно слишком низкое	Проверьте подключение воздушного шланга, включите компрессор, проверьте давление на входе аппарата
###	Тепловая защита	Интенсивное использование (несоблюдение указанных ПВ%)	Не отключайте аппарат, чтобы дать ему время остыть, и дождитесь выключения светодиода перегрева.
		Вентиляционные отверстия забиты или аппарат находится в стеснённом пространстве	Улучшите окружающее пространство, чтобы обеспечить хорошую вентиляцию
###	Перенапряжение	Напряжение слишком высокое и может повредить аппарат	Проверьте вашу электрическую установку квалифицированным электриком
###	Недостаточное напряжение	Напряжение слишком низкое, чтобы обеспечить хорошую резку
###	Нет фазы Не хватает одной фазы.
[246W]	Проблема с вентилятором	Вентилятор не вращается	Проверьте нет ли инородного предмета, препятствующего нормальному вращению вентилятора
		Вентилятор не вращается с нужной скоростью	Проверьте подключение и при надобности замените вентилятор.
###	Ток не включен	Отсутствие контакта между насадкой и электродом	Проверьте присутствие всех комплектующих и их состояние При необходимости замените их. Запустите аппарат и пропробуйте снова.
###	Неисправность реле мощности	Реле мощности не закрывается Отнесите аппарат в сервис
	Нет дуги	Электрод не втянут или воздуха на выходе недостаточно	Проверьте правильно ли втянут электродПроверьте пневматическую установку (слишком маленький диаметр провода и/или слишком длинный провод, провод пережат)Проверьте размер компрессора

-	Дуга прерывается через 3 секунды резки	Зажим массы не обнаруживает присутствие тока	Проверьте, что зажим массы правильно подсоединен к очищенной поверхности детали (без ржавчины, краски или жира).
- Аппарат не включается Отсутствует		электропитание	Проверьте, что шнур питания аппарата включен в розетку и что переключатель ВКЛ/ВЫКЛ в положении ВКЛ.
			Проверьте, что прерыватель не вырубился.
-	Дежурная дуга быстро прерывается	Износ расходных комплектующих	Проверьте состояние расходных комплектующих и, при надобности, замените их.
-	Дуга прерывается во время резки	Слишком слабая скорость резки по тонкому листу	Сбавьте ток / увеличьте скорость движения.
		Плохой контакт зажима массы	Проверьте, что зажим массы правильно подсоединен к очищенной поверхности детали (без ржавчины, краски или жира).
		Слишком большая высота реза	Используйте подошву резки и сохраняйте контакт с деталью.
-	Преждевременный износ расходных комплектующих.	Ток резки не соответствует используемым расходным комплектующим.	См. раздел «Регулировка тока резки».
		Неподходящее давление воздуха См. раздел «Регулировка давление воздуха».
		Влажность воздуха	Очистите воздушные фильтры аппарата и системы сжатого воздуха. Добавьте дополнительный фильтр арт. 039728.

ГАРАНТИЯ

Гарантия распространяется на любой заводской дефект или брак в течение 2х лет с даты покупки изделия (запчасти и рабочая сила).

Гарантия не распространяется на:

• Любые поломки, вызванные транспортировкой.
• Нормальный износ деталей (Например : кабели, зажимы и т.д.).
• Случаи неправильного использования (ошибка питания, падение, разборка).
• Случаи выхода из строя из-за окружающей среды (загрязнение воздуха, коррозия, пыль).

При выходе из строя, обратитесь в пункт покупки аппарата с предъявлением следующих документов:

• документ, подтверждающий покупку (с датой): кассовый чек, инвойс....
• описание поломки.

VEILIGHEIDSINSTRUCTIES

ALGEMENE INSTRUCTIES
