GEBRUIKSAANWIJZING Cutter 45 CT GYS

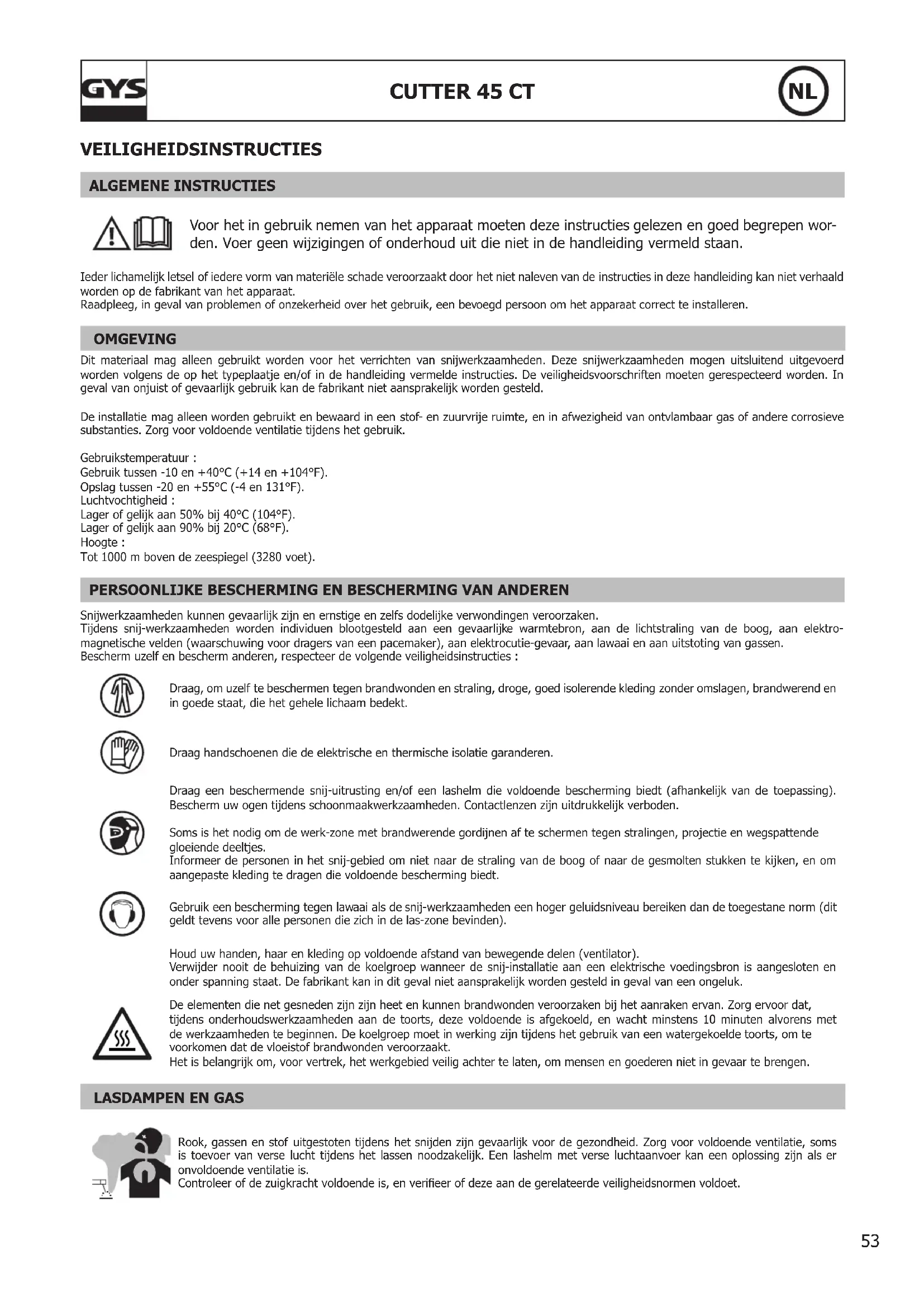

VEILIGHEIDSINSTRUCTIES ALGEMENE INSTRUCTIES Voor het in gebruik nemen van het apparaat moeten deze instructies gelezen en goed begrepen wor- den. Voer geen wijzigingen of onderhoud uit die niet in de handleiding vermeld staan. Ieder lichamelijk letsel of iedere vorm van materiële schade veroorzaakt door het niet naleven van de instructies in deze handleiding kan niet verhaald worden op de fabrikant van het apparaat. Raadpleeg, in geval van problemen of onzekerheid over het gebruik, een bevoegd persoon om het apparaat correct te installeren. OMGEVING Dit materiaal mag alleen gebruikt worden voor het verrichten van snijwerkzaamheden. Deze snijwerkzaamheden mogen uitsluitend uitgevoerd worden volgens de op het typeplaatje en/of in de handleiding vermelde instructies. De veiligheidsvoorschriften moeten gerespecteerd worden. In geval van onjuist of gevaarlijk gebruik kan de fabrikant niet aansprakelijk worden gesteld. De installatie mag alleen worden gebruikt en bewaard in een stof- en zuurvrije ruimte, en in afwezigheid van ontvlambaar gas of andere corrosieve substanties. Zorg voor voldoende ventilatie tijdens het gebruik. Gebruikstemperatuur : Gebruik tussen -10 en +40°C (+14 en +104°F). Opslag tussen -20 en +55°C (-4 en 131°F). Luchtvochtigheid : Lager of gelijk aan 50% bij 40°C (104°F). Lager of gelijk aan 90% bij 20°C (68°F). Hoogte : Tot 1000 m boven de zeespiegel (3280 voet).

PERSOONLIJKE BESCHERMING EN BESCHERMING VAN ANDEREN

Snijwerkzaamheden kunnen gevaarlijk zijn en ernstige en zelfs dodelijke verwondingen veroorzaken. Tijdens snij-werkzaamheden worden individuen blootgesteld aan een gevaarlijke warmtebron, aan de lichtstraling van de boog, aan elektro- magnetische velden (waarschuwing voor dragers van een pacemaker), aan elektrocutie-gevaar, aan lawaai en aan uitstoting van gassen. Bescherm uzelf en bescherm anderen, respecteer de volgende veiligheidsinstructies : Draag, om uzelf te beschermen tegen brandwonden en straling, droge, goed isolerende kleding zonder omslagen, brandwerend en in goede staat, die het gehele lichaam bedekt. Draag handschoenen die de elektrische en thermische isolatie garanderen. Draag een beschermende snij-uitrusting en/of een lashelm die voldoende bescherming biedt (afhankelijk van de toepassing). Bescherm uw ogen tijdens schoonmaakwerkzaamheden. Contactlenzen zijn uitdrukkelijk verboden. Soms is het nodig om de werk-zone met brandwerende gordijnen af te schermen tegen stralingen, projectie en wegspattende gloeiende deeltjes. Informeer de personen in het snij-gebied om niet naar de straling van de boog of naar de gesmolten stukken te kijken, en om aangepaste kleding te dragen die voldoende bescherming biedt. Gebruik een bescherming tegen lawaai als de snij-werkzaamheden een hoger geluidsniveau bereiken dan de toegestane norm (dit geldt tevens voor alle personen die zich in de las-zone bevinden). Houd uw handen, haar en kleding op voldoende afstand van bewegende delen (ventilator). Verwijder nooit de behuizing van de koelgroep wanneer de snij-installatie aan een elektrische voedingsbron is aangesloten en onder spanning staat. De fabrikant kan in dit geval niet aansprakelijk worden gesteld in geval van een ongeluk. De elementen die net gesneden zijn zijn heet en kunnen brandwonden veroorzaken bij het aanraken ervan. Zorg ervoor dat, tijdens onderhoudswerkzaamheden aan de toorts, deze voldoende is afgekoeld, en wacht minstens 10 minuten alvorens met de werkzaamheden te beginnen. De koelgroep moet in werking zijn tijdens het gebruik van een watergekoelde toorts, om te voorkomen dat de vloeistof brandwonden veroorzaakt. Het is belangrijk om, voor vertrek, het werkgebied veilig achter te laten, om mensen en goederen niet in gevaar te brengen.

Rook, gassen en stof uitgestoten tijdens het snijden zijn gevaarlijk voor de gezondheid. Zorg voor voldoende ventilatie, soms is toevoer van verse lucht tijdens het lassen noodzakelijk. Een lashelm met verse luchtaanvoer kan een oplossing zijn als er onvoldoende ventilatie is. Controleer of de zuigkracht voldoende is, en verieer of deze aan de gerelateerde veiligheidsnormen voldoet.54 CUTTER 45 CT

Waarschuwing : tijdens snij-werkzaamheden in kleinere ruimtes moet de veiligheid op afstand gecontroleerd worden. Bovendien kan het snijden van materialen die bepaalde stoen zoals lood, cadmium, zink, kwik of beryllium bevatten bijzonder schadelijk zijn. Ontvet de te lassen materialen voor aanvang van de snijwerkzaamheden. De gasessen moeten worden opgeslagen in een open of goed geventileerde ruimte. Ze moeten in verticale positie gehouden worden, in een houder of op een trolley. Snijden in de buurt van vet of verf is verboden.

BRAND EN EXPLOSIE-RISICO

Scherm het snijgebied volledig af, ontvlambare materialen moeten op minimaal 11 meter afstand geplaatst worden. Een brandblusinstallatie moet aanwezig zijn in de buurt van snijwerkzaamheden. Pas op voor projectie van hete onderdelen of vonken, zelfs door kieren heen. Ze kunnen brand of explosies veroorzaken. Houd personen, ontvlambare voorwerpen en containers onder druk op veilige en voldoende afstand. Snij-werkzaamheden in containers of gesloten buizen moeten worden vermeden, en als ze open zijn moeten ze ontdaan worden van ieder ontvlambaar of explosief materiaal (olie, brandstof, gas-residuen....). Slijpwerkzaamheden mogen niet worden uitgevoerd in de richting van de stroombron, of in de richting van brandbare materialen. ELEKTRISCHE VEILIGHEID Het elektrische netwerk dat wordt gebruikt moet altijd geaard zijn. Gebruik het op de veiligheidstabel aanbevolen type zekering. Een elektrische schok kan, direct of indirect, ernstige en zelfs dodelijke ongelukken veroorzaken. Raak nooit onderdelen aan de binnen- of buitenkant van het apparaat aan (toortsen, klemmen, kabels) die onder spanning staan. Deze delen zijn aangesloten op het snij-circuit. Koppel, voordat u het snij-apparaat opent, dit los van het stroomnetwerk en wacht 2 minuten totdat alle condensatoren ontladen zijn. Raak nooit tegelijkertijd de toorts en de massaklem aan. Zorg ervoor dat, als de kabels of toortsen beschadigd zijn, deze vervangen worden door gekwaliceerde en bevoegde personen. Gebruik alleen kabels met de geschikte doorsnede. Draag altijd droge en in goede staat verkerende kleding om uzelf van het snijcircuit te isoleren. Draag isolerend schoeisel, waar u ook werkt.

EMC CLASSIFICATIE VAN HET MATERIAAL

Dit Klasse A materiaal is niet geschikt voor gebruik in een woonomgeving waar de stroom wordt geleverd door een openbaar laagspanningsnet. Het is mogelijk dat er problemen ontstaan met de elektromagnetische compatibiliteit in deze omgevingen, vanwege storingen of radio-frequente straling. Questo dispositivo è conforme alla CEI 61000-3-11. Questo dispositivo è conforme alla CEI 61000-3-12. ELEKTROMAGNETISCHE EMISSIES Elektrische stroom die door een geleider gaat veroorzaakt elektrische en magnetische velden (EMF). De stroom gebruikt bij het snijden wekt een elektromagnetische veld op rondom de snijzone en het snijmateriaal. De elektromagnetische velden, EMF, kunnen de werking van bepaalde medische apparaten, zoals pacemakers, verstoren. Voor mensen met medische implantaten moeten veiligheidsmaatregelen in acht genomen worden. Bijvoorbeeld : toegangsbeperking voor voorbijgangers of een individuele risico- evaluatie voor de snijders. Alle gebruikers moeten de volgende procedures opvolgen, om blootstelling aan elektromagnetische straling veroorzaakt door het uitvoeren van snijwerkzaamheden zo beperkt mogelijk te houden :

• plaats de kabels dicht bij elkaar – bind ze indien mogelijk aan elkaar;

• houd uw hoofd en uw romp zo ver mogelijk van het circuit af;

• wikkel nooit de kabels om uw lichaam;

• zorg ervoor dat u zich niet tussen de kabels bevindt. Houd de twee kabels aan dezelfde kant van uw lichaam;

• bevestig de geaarde kabel zo dicht als mogelijk is bij de te snijden zone;

• voer geen werkzaamheden uit dichtbij de stroombron, ga niet zitten op of leun niet tegen het snij-apparaat;

• niet knippen als u de snijmachine of de draadaanvoermachine draagt. Personen met een pacemaker moeten een arts raadplegen voor gebruik van het apparaat. Blootstelling aan elektromagnetische straling tijdens het lassen kan gevolgen voor de gezondheid hebben die nog niet bekend zijn.55 CUTTER 45 CT

AANBEVELINGEN OM DE LASWERKPLEK EN DE INSTALLATIE TE EVALUEREN Algemene aanbevelingen De gebruiker is verantwoordelijk voor het installeren en het gebruik van de apparatuur volgens de instructies van de fabrikant. Als elektromagnetische storingen worden geconstateerd, is het de verantwoordelijkheid van de gebruiker van het materiaal om het probleem op te lossen, met hulp van de technische dienst van de fabrikant. In sommige gevallen kan de oplossing liggen in een eenvoudige aarding van het snij-circuit. In andere gevallen kan het nodig zijn om met behulp van lters een elektromagnetisch schild rondom de stroomvoorziening en om het vertrek te creëren. In ieder geval moeten de storingen veroorzaakt door elektromagnetische stralingen beperkt worden tot een aanvaardbaar niveau. Evaluatie van de werk-zone Voor het installeren van een snij-installatie moet de gebruiker de mogelijke elektro-magnetische problemen in de omgeving evalueren. Daarbij moeten de volgende gegevens in acht genomen worden : a) de aanwezigheid boven, onder, of naast het materiaal van andere voedingskabels, van besturingskabels, signaleringskabels of telefoonkabels; b) ontvangers en zenders voor radio en televisie; c) computers en ander besturingsapparatuur; d) essentiële beveiligingsinstallaties, zoals bijvoorbeeld beveiliging van industriële apparatuur; e) de gezondheid van personen in de omgeving, bijvoorbeeld bij gebruik van pacemakers of gehoorapparaten; f) materiaal dat gebruikt wordt bij het kalibreren of meten; g) de immuniteit van overig aanwezig materiaal. De gebruiker moet zich ervan verzekeren dat alle apparatuur in de werkruimte compatibel is. Dit kan aanvullende veiligheidsmaatregelen vereisen; h) het tijdstip waarop het lassen of andere activiteiten plaatsvinden. De afmeting van het omliggende gebied dat in acht genomen moet worden hangt af van de structuur van het gebouw en van de overige activiteiten die er plaatsvinden. Het omliggende gebied kan groter zijn dan de begrenzing van de installatie. Evaluatie van de snij-installatie Naast een evaluatie van de werk-zone kan een evaluatie van de snij-installaties elementen aanreiken om storingen vast te stellen en op te lossen. Bij het evalueren van de emissies moeten de werkelijke resultaten worden bekeken, zoals die zijn gemeten in de reële situatie, zoals vermeld in Artikel 10 van de CISPR 11. De metingen in de specieke situatie, op een specieke plek, kunnen tevens helpen de doeltreendheid van de maatregelen te bevestigen.

AANBEVELINGEN OM ELEKTROMAGNETISCHE EMISSIES TE REDUCEREN

a. Openbare spanningsnet : het snij-materiaal moet aangesloten worden op het openbare net volgens de aanbevelingen van de fabrikant. Als er storingen plaatsvinden kan het nodig zijn om extra voorzorgsmaatregelen te nemen, zoals het lteren van het openbare stroomnetwerk. Er kan overwogen worden om de voedingskabel van de snij-installatie af te schermen in een metalen leiding of een equivalent daarvan. Het is wenselijk om de elektrische continuïteit van deze afscherming over de gehele lengte te verzekeren. Deze afscherming moet aangekoppeld worden aan de stroomvoeding, om er zeker van te zijn dat er een goed elektrisch contact is tussen de geleider en het omhulsel van de stroomvoeding. b. Onderhoud van de snij-apparatuur : het materiaal moet regelmatig onderhouden worden. Daarbij moeten de aanbevelingen van de fabrikant opgevolgd worden. Alle toegangen, service ingangen en kleppen moeten gesloten en correct vergrendeld zijn wanneer het materiaal in werking is. Het materiaal mag op geen enkele wijze gewijzigd worden, met uitzondering van veranderingen en instellingen zoals genoemd in de handleiding van de fabrikant. Let u er in het bijzonder op dat het vonkenhiaat van de toorts correct afgesteld is en goed onderhouden wordt, volgens de aanbevelingen van de fabrikant. c. De kabels moeten zo kort mogelijk zijn, en dichtbij elkaar en vlakbij of, indien mogelijk, op de grond gelegd worden. d. Potentiaal-vereening : Het is wenselijk om alle metalen objecten in en om de werkomgeving te aarden. Waarschuwing : de metalen objecten verbonden aan het te snijden voorwerp vergroten het risico op elektrische schokken voor de gebruiker, wanneer hij tegelijkertijd deze objecten en de elektrode aanraakt. Het wordt aangeraden de gebruiker van deze voorwerpen te isoleren. e. Aarding van het te snijden voorwerp : wanneer het te snijden voorwerp niet geaard is, vanwege elektrische veiligheid of vanwege de afmetingen en de locatie, zoals bijvoorbeeld het geval kan zijn bij scheepsrompen of metalen structuren van gebouwen, kan een verbinding tussen het voorwerp en de aarde, in sommige gevallen maar niet altijd, de emissies verkleinen. Vermijd het aarden van voorwerpen, wanneer daarmee het risico op verwondingen van de gebruikers of op beschadigingen van ander elektrisch materiaal vergroot wordt. Indien nodig, is het wenselijk dat het aarden van het te snijden voorwerp rechtstreeks plaatsvindt. In sommige landen echter, waar deze directe aarding niet toegestaan is, is het aan te raden te aarden met een daarvoor geschikte condensator, die voldoet aan de regelgeving in het betreende land. f. Beveiliging en afscherming : Selectieve afscherming en bescherming van andere kabels en materiaal in de omgeving kan problemen verminderen. De beveiliging van de gehele laszone kan worden overwogen voor speciale toepassingen.

TRANSPORT EN VERVOER VAN DE LASSTROOMVOEDING

De stroombron is uitgerust met een handvat waarmee het apparaat met de hand gedragen kan worden. Let op : onderschat het gewicht niet. Het handvat mag niet gebruikt worden om het apparaat aan omhoog te hijsen. Gebruik niet de kabels of de toorts om het apparaat te verplaatsen. Het apparaat moet in verticale positie verplaatst worden. Til nooit het apparaat boven personen of voorwerpen.

INSTALLATIE VAN HET MATERIAAL

• Plaats de voeding op een ondergrond met een helling van minder dan 10°.

• Zorg dat er voldoende ruimte is om de machine te ventileren en om toegang te hebben tot het controlepaneel.

• Niet geschikt voor gebruik in een ruimte waar geleidend metaalstof aanwezig is.

• Plaats het apparaat niet in de stromende regen, en stel het niet bloot aan zonlicht.

• Het materiaal heeft een beveiligingsklasse IP23, wat betekent : - Dat het beveiligd is tegen toegang in gevaarlijke delen van voorwerpen waarvan de diameter ≥ 12.5mm - Beveiligd is tegen regendruppels (60° ten opzichte van een verticale lijn). Het materiaal kan buiten gebruikt worden, in overeenstemming met de veiligheidsindicatie IP23. Om oververhitting te voorkomen moeten de voedingskabels, de verlengsnoeren en de laskabels volledig afgerold worden.56 CUTTER 45 CT

De fabrikant kan niet verantwoordelijk gehouden worden voor lichamelijk letsel of schade aan voorwerpen veroorzaakt door niet correct of gevaarlijk gebruik van dit materiaal. ONDERHOUD / ADVIES Haal de stekker uit het stopcontact om de elektriciteitsvoorziening te onderbreken en wacht twee minuten alvorens werkzaamheden aan het apparaat te verrichten. De spanning en de stroomsterkte binnen het toestel zijn hoog en gevaarlijk. Het onderhoud mag alleen uitgevoerd worden door gekwaliceerd personeel. Een jaarlijkse onderhoudsbeurt wordt aangeraden.

1 - Onderhoud van het luchtlter :

• Het is noodzakelijk om het luchtlter regelmatig schoon te maken. Houd hiervoor de oranje knop onder het lter ingedrukt.
• Demonteren :- Koppel de luchttoevoer los.- Pak de tank vast, druk de hendel in en draai de tank 45° naar links.- Trek de tank naar beneden om deze neer te zetten.- Het ltreergedeelte is wit, maak dit schoon of vervang het indien nodig (art. code 039735).2 - Regelmatig onderhoud :
• Regelmatig de kap afnemen en met een blazer stofvrij maken. Maak van deze gelegenheid gebruik om met behulp van geïsoleerd gereedschap ook de elektrische verbindingen te laten controleren door gekwaliceerd personeel.
• Controleer regelmatig de voedingskabel. Als de voedingskabel beschadigd is, moet deze door de fabrikant, zijn reparatie dienst of een gekwaliceerde technicus worden vervangen, om ieder risico te vermijden.• Om de lucht goed te laten circuleren mogen de ventilatie-openingen van het apparaat niet geblokkeerd worden.• Controleer of er geen barstjes in de toorts zitten en of er geen blootliggende draden zijn.• Controleer of de verbruiksartikelen correct geïnstalleerd zijn en of ze niet versleten zijn.• Gebruik deze lasstroombron niet om leidingen te ontdooien, batterijen/accu’s op te laden of motoren te starten.

INSTALLATIE - GEBRUIK VAN HET PRODUKT

Alleen ervaren en door de fabrikant gekwaliceerd personeel mag de installatie uitvoeren. Verzekert u zich ervan dat de generator tijdens het installeren niet op het stroomnetwerk aangesloten is.

DIT APPARAAT WORDT GELEVERD MET

CUTTER 45 CTRef. 014787 Ref. 013629 Ref. 062962 TPT 40 4 m MT 70 6 m 2 m - 10 mm²Starter set pneumatische ttingen8 mm + 10 mm 8 mm + 10 mm 8 mm + 10 mmDe accessoires die geleverd worden met deze generator mogen alleen in combinatie met dit apparaat gebruikt worden. Om de optimale productinstellingen te verkrijgen, wordt aanbevolen om de bij het apparaat geleverde snijkabels te gebruiken om de optimale productinstellingen te verkrijgen. OMSCHRIJVING VAN HET APPARAAT (FIG. 1) 1- Interface human machine 6- Voedingskabel2- Aansluiting plasma toorts 7- Filter3- Draaiknop voor het regelen van de druk 8- Schakelaar aan/uit4- Aansluiting massaklem 9- Plaats voor pneumatische aansluiting5- Handvat 10- Vakje voor installatie kit CNC (optioneel, art. code 039988)57 CUTTER 45 CT

Indicatielampje geperforeerd plaatwerk, met heropstarten van de pilot-boog.

Indicatielampje «stop veroorzaakt door een interventie van de toorts»

8- Potmeter om het vermogen te regelen

3- Indicatielampje storing 9- Staaf diagram druk indicator

4- Indicatielampje massief plaatwerk 10- Weergave «druk onvoldoende»

5- Knop module keuze 11- Knop testen en afstellen luchtdruk

Indicatielampje snijden massief plaatwerk met vergrendeling trekker voor het snijden van langer plaatwerk

12- Indicatielampje bezig met testen lucht

ELEKTRISCHE VOEDING Dit materiaal wordt geleverd met een 16A elektrische aansluiting type CEE7/7 en moet worden aangesloten op een 230V (50 - 60 Hz) enkelfase elektrische installatie, met drie kabels met geaarde stekker. Het werkelijke stroomverbruik (l1e) bij optimaal gebruik staat aangegeven op het apparaat. Controleer of de stroomvoorziening en zijn beveiligingen (netzekering en/of hoofdschakelaar) compatibel zijn met de elektrische stroom die nodig is voor gebruik. In sommige landen kan het nodig zijn om de elektrische aansluiting aan te passen om het toestel optimaal te kunnen gebruiken. Voor intensief gebruik is het beter om een 25 of 32A stopcontact te gebruiken dat beschermd wordt door een 25 of 32A zekering. Voor het gebruik van het product bij maximaal vermogen (45A) is een 230V-voeding nodig. Een 110V-voeding beperkt de uitgangsstroom van het product tot 30A. Let op! Nooit de stroomvoorziening afsluiten wanneer het apparaat oplaadt.

AANSLUITEN OP EEN GENERATOR

Dit materiaal kan functioneren met generators, mits de hulpstroom aan de volgende voorwaarden voldoet : - De spanning moet wisselspanning zijn, afgesteld zoals gespeciceerd en met een topspanning lager dan 400V - De frequentie moet tussen de 50 en de 60 Hz. liggen. Het is belangrijk om deze omstandigheden te controleren, daar veel generators hoge spanningspieken produceren die het materiaal kunnen beschadigen.

GEBRUIK VAN VERLENGSNOER

Alle gebruikte verlengsnoeren moeten de voor het apparaat geschikte afmeting en kabelsectie hebben. Gebruik een verlengsnoer dat voldoet aan de nationale regelgeving. Ingangsspanning Doorsnede van het verlengsnoer (<45m) 230 V 6 mm² LUCHTTOEVOER De luchttoevoer kan gevoed worden met een compressor of met hoge-druk essen. Een hoge-drukmeter moet gebruikt worden op iedere type luchttoevoer, en deze moet geschikt zijn om gas aan te voeren naar de luchtingang van de plasma-cutter. Deze apparaten beschikken over een geïn- tegreerde luchtlter (5μm), maar het kan nodig zijn een extra lter te gebruiken, naar gelang de kwaliteit van de gebruikte lucht (optioneel lter art. code 039728). Als de lucht van slechte kwaliteit is zal het snijden minder snel gaan, zal de snijkwaliteit minder zijn, het apparaat zal minder dikke materialen kunnen snijden en de levensduur van de slijt-onderdelen zal korter zijn. Voor een optimaal resultaat moet de kwaliteit van de lucht voldoen aan de norm ISO8573-1, klasse 1.2.2. Het maximale dampdrukpunt moet - 40 °C zijn. De maximale hoeveelheid olie (spuitbus, vloeibaar en stoom) mag 0.1 mg/m3 zijn. Koppel de gastoevoer aan aan de voedingsbron met behulp van een gass- lang (inert gas) met een binnendiameter van 9,5 mm en een snelkoppeling. De druk mag niet hoger zijn dan 9 bar, anders zou de tank kunnen exploderen. De aanbevolen ingangsdruk tijdens de luchtcirculatie ligt tussen 5 en 7 bar.58 CUTTER 45 CT

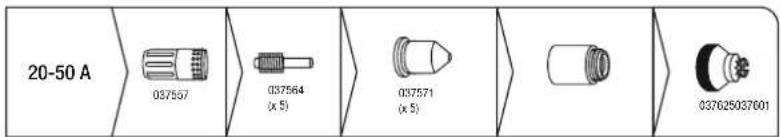

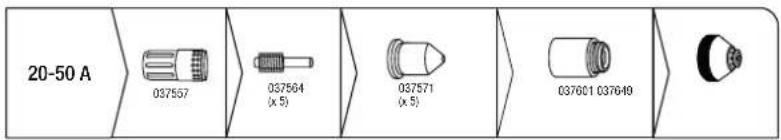

INSTELLEN VAN DE TOORTS (MT-70) Raadpleeg de aanwijzingen op de zijkant van het apparaat om het geschikte slijtonderdeel te kiezen.Plaatsen van de toorts :- Sluit de toorts aan op de hiervoor bestemde aansluiting. - Het is niet nodig om hiervoor het apparaat te wijzigen of aan te passen.Voor het snijden :Een verschillende types slijtonderdelen is beschikbaar :- kleine werkzaamheden met een mondstuk van 20-50 A, aangeduid als «45 A»Handmatig snijden20-50 A037557037564(x 5)037625037601037571(x 5)Automatisch snijden20-50 A037557037564(x 5)037571(x 5)037601 037649 INSTELLEN VAN DE TOORTS (TPT-40) 1 - LEVENSDUUR VAN DE SLIJTDELENDe slijtage van de slijtdelen is afhankelijk van een aantal factoren :• De gemiddelde snijlengte.• De kwaliteit van de gebruikte lucht (aanwezigheid van olie, vocht of andere verontreinigingen).• Het boren van het metaal of de manier van snijden vanaf de rand.• De afstand toorts-materiaal tijdens het snijden.Bij normale gebruiksomstandigheden :- Tijdens het handmatig snijden slijt de elektrode als eerste.Slijtonderdelen van de toorts

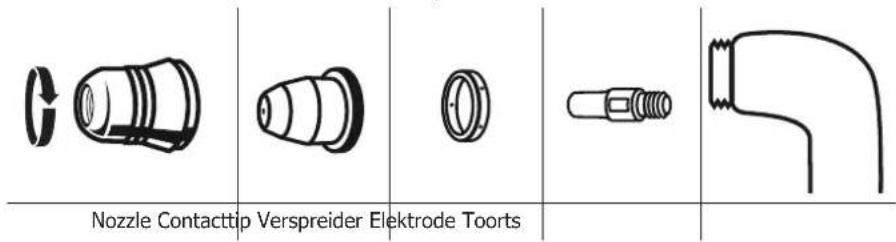

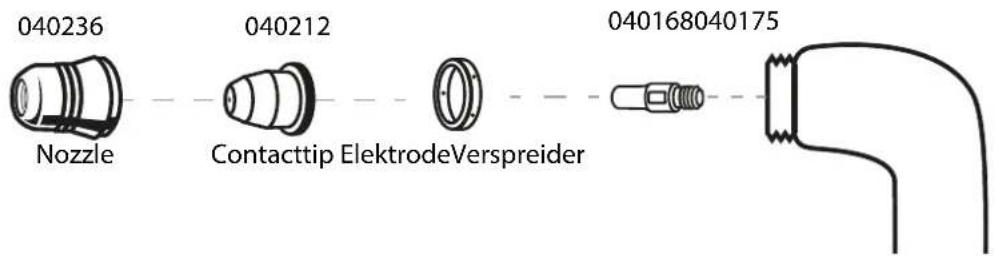

2 - INSTALLATIE VAN DE SLIJTONDERDELEN VAN DE TOORTS :Haal de stekker van het apparaat uit het stopcontact voordat u de verbruiksartikelen vervangt. Om de toorts te kunnen gebruiken, moet een complete reeks slijtonderdelen in de juiste volgorde geïnstalleerd worden : elektrode, verspreider, contacttip en nozzle.Nozzle Contacttip Verspreider Elektrode Toorts59 CUTTER 45 CT

Het is uiterst belangrijk om de luchtdruk zo precies mogelijk af te stellen : de slijtonderdelen zullen een langere levensduur hebben, en de resultaten optimaler zijn. Het wordt aanbevolen om de luchtdruk te controleren en zo nodig bij te stellen in geval van : - verandering van het aansluitpunt of van de pneumatische installatie - verandering van de lengte van de toorts - verandering van het type slijtonderdeel - in geval van twijfel Druk op knop , de lucht zal op een continue manier uit de toorts stromen, de LEDlampjes van de staafgraek zullen gaan branden en de luchtdruk aan de ingang van de toorts aangeven. Ontgrendel het draaiwieltje om de luchtdruk te regelen door het naar u toe te trekken en vervolgens te draaien, om zo de voor uw werkzaamheden geschikte luchtdruk te verkrijgen. Wanneer u de luchtdruk correct heeft afgesteld, vergrendelt u het wieltje weer door erop te drukken. De druk hangt af van : - de lengte van de toorts (een langere toorts vraagt een hogere druk, om het verlies veroorzaakt door de lengte te compenseren) - het type werkzaamheden : snijden of gutsen (de slijtonderdelen voor het gutsen vragen een lagere druk). - raadpleeg de gebruiksaanwijzing van de toorts of de aanwijzingen vermeld op de stroombron om de optimale druk in te stellen. Aanbevolen druk : Snijden 6 m 5.2 bar / 75 Psi 12 m 5.5 bar / 80 Psi AFSTELLEN SNIJSTROOM Om de gewenste resultaten te verkrijgen en een correcte levensduur van de slijtonderdelen te garanderen, moet de stroomsterkte aangepast worden aan de slijtonderdelen. - Contact tip snijden 20-50 A : houd een stroomsterkte aan tussen 20 en 50 A. Het afstellen gebeurt eenvoudig met behulp van een potmeter om stroom af te stellen (FIG 2 - 8). KEUZE SNIJ-METHODE De keuze van de snijmethode wordt gedaan met behulp van de keuzeknop . Snijden van massieve platen Dit is de meest toegepaste werkwijze. Met een druk op de trekker kan de boog gecreëerd worden. De boog stopt wanneer de trekker losgelaten wordt, of hij stopt vanzelf. Om het werk weer op te starten, moet de trekker losgelaten worden en moet de gebruiker de trekker opnieuw indrukken. Snijden van geperforeerde platen Deze werkwijze is identiek aan de eerste, behalve wat betreft het automatisch stoppen : de boog start vanzelf weer op zolang de trekker ingedrukt wordt gehouden. Deze werkwijze biedt een groter werkcomfort, omdat de gebruiker niet voortdurend op de trekker hoeft te drukken of deze hoeft los te laten. Snijden van langere onderdelen Bij deze werkwijze kan de gebruiker de trekker tijdens het snijden loslaten, deze zal actief blijven tot een nieuwe druk op de trekker of een automatische stop. Dit voorkomt een vermoeide hand, en maakt het mogelijk om de hand verder van de snij- zone af te houden.60 CUTTER 45 CT

1- Met een druk op de trekker vormt zich een boog : de pilot-boog. Dit is een boog met een zwak vermogen, die tot stand komt tussen de elektrode en de contacttip. Zo kan de ontsteking op het te snijden plaatwerk gecreëerd worden. 2- Wanneer de pilot-boog het plaatwerk aanraakt zal de plasma-snijder deze ontsteking detecteren. De boog circuleert tussen de elektrode en het plaatwerk, de generator versterkt de stroom tot de door de gebruiker ingestelde waarde. 3- Aan het einde van de snijwerkzaamheden (loslaten van de trekker of automatisch stoppen) stopt de boog. De lucht zal nog enkele tientallen seconden doorstromen om de toorts en de slijtonderdelen af te koelen. HANDMATIG SNIJDEN VANAF DE RAND VAN HET ONDERDEEL :

De massaklem is gekoppeld aan het werkstuk, houdt de afstandhouder van de toorts loodrecht (90°) op het uiteinde van het werkstuk.

Druk op de trekker van de toorts om de boog te ontsteken, totdat deze het te bewerken metaal raakt.

Sleep, wanneer de boog het plaatwerk raakt, lichtjes met de afstandhouder over het werkstuk. Probeer dit zo regelmatig mogelijk te doen. VEILIGHEIDSMAATREGELEN Onderhoud aan de toorts De gebruiker zal onderhoud moeten uitvoeren aan toorts en accessoires (vervangen van slijtonderdelen, afkoppelen van de toorts). Wanneer de Plasma-snijder aanstaat, zal de display «apparaat uitgeschakeld wegens onderhoud aan de toorts» (FIG 2 - 2) weer- geven, om aan te geven dat de generator een onderhoudsactiviteit aan de toorts gedetecteerd heeft, en dat deze veilig uitgevoerd kan worden. Wanneer de toorts en/of de slijtonderdelen opnieuw gemonteerd zijn, zal het indicatielampje uitgaan en is de snijder opnieuw ope- rationeel. Als het apparaat functioneel is (snijden) maar het probleem aanhoudt, moet het apparaat gecontroleerd worden door onze after- sales dienst. Onvoldoende luchtdruk Het indicatielampje «Onvoldoende luchtdruk» (FIG 2 - 10) zal gaan branden wanneer de druk onvoldoende is om het apparaat cor- rect te laten functioneren of wanneer de lucht niet aangesloten is op de snijder. Sluit het apparaat weer aan op de perslucht-aansluiting (FIG 1 - 9) aan de achterzijde van het apparaat. Wanneer de indicatie niet verdwijnt, druk op de knop «testen en afstellen van de luchtdruk» (FIG 2 - 11) en draai de luchtdruk-draaiknop (FIG 1 - 3) totdat u de juiste luchtdruk heeft, geschikt voor de door u uit te voeren werkzaamheden (zie paragraaf «Afstellen van de luchtdruk») Thermische beveiliging In geval van oververhitting, (het niet respecteren van de inschakelduur, of langdurig gebruik bij temperaturen hoger dan 40°), zal de Plasma-snijder stoppen met functioneren, om zo voldoende af te kunnen koelen. Het indicatie lampje (FIG 2 - 1) zal gaan branden om aan te geven dat het apparaat gestopt is met functioneren vanwege oververhitting. Lampje gaat uit wanneer de snijder gereed is om te snijden. Verstoring normale werking61 CUTTER 45 CT

Onderhoud van de toorts Koppel de toorts af Controleer de toorts en sluit deze opnieuw aan Slijtonderdelen gedemonteerd Controleer de aanwezigheid van alle slijtonderdelen en controleer of het mondstuk goed is aangedraaid. Probleem slijtonderdeel De elektrode is niet in contact met de contact-tip Controleer de aanwezigheid van alle stlijtonderdelen, vervang deze indien nodig en test opnieuw de werking ervan. De elektrode trekt niet terug Controleer of de elektrode niet aan de contacttip is gelast, controleer of de elektrode goed is te bewegen is, ver- vang de slijtonderdelen indien nodig. Te lage luchtdruk De luchtslang is niet aangesloten of de druk is werkelijk te laag. Controleer de aansluiting van de luchtslang, stel de compressor in wer- king, controleer de ingaande druk van de plasma snijder. Thermische beveiliging Intensief gebruik (het niet respecteren van de aangegeven inschakelduur). Laat het apparaat aanstaan zodat het kan afkoelen, en wacht tot het LED- lampje dat de thermische beveiliging aangeeft uitgaat. De luchtgaten zijn verstopt of het appa- raat is in een afgesloten ruimte geplaatst. Verbeter de omgeving van het apparaat om zo een betere ventilatie te creëren. Overspanning De spanning is te hoog, en dreigt het apparaat te beschadigen. Laat de installatie nakijken door een électricien. Onderspanning De spanning is te laag om een voldoende resultaat te kunnen geven. Absence de phase Een fase mist Probleem met de ventilator De ventilator functioneert niet Controleer of er niet een voorwerp is dat de normale werking van de ventila- tor verstoort. De ventilator draait niet op de juiste snelheid. Controleer de aansluiting, en vervang indien nodig de ventilator. Geen stroom Geen contact tussen de elektrode en het mondstuk Controleer de aanwezigheid van de onderdelen en de staat waarin ze ver- keren. Vervang indien nodig de onder- delen. Start het apparaat opnieuw op. Storing vermogensrelais Het vermogensrelais sluit niet Zend het apparaat terug voor reparatie Geen elektrische boog De elektrode heeft zich niet ingetrokken of de lucht bij de uitgang is onvoldoende Controleer of de elektrode correct wordt ingetrokken Controleer de pneumatische installatie (diameter van de kabels te klein en/of kabels te lang, afgeklemde kabel) Controleer of de compressor geschikt is voor de installatie - De boog stopt na 3 seconden snijden Geen stroom gedetecteerd in de mas- saklem. Controleer of de massakabel correct aangesloten is op het te snijden werks- tuk, op een schoon stuk (zonder roest, verf of vet). - Het apparaat start niet op. Geen elektrische voeding. Controleer of de voedingskabel van het apparaat aangesloten is op het stopcontact en of de schakelaar "aan/ uit" op "aan" staat. Controleer of de hoofdschakelaar niet geactiveerd is. - De pilot-boog wordt snel onderbroken. Versleten slijtonderdelen Controleer de staat van de slijtonderde- len, en vervang deze indien noodza- kelijk.62 CUTTER 45 CT

De boog wordt onderbroken tijdens het snijden Snijsnelheid te zwak voor jner plaatwerk. Stroom-intensiteit verlagen / snelheid verhogen. Het contact op bij de massaklem is van slechte kwaliteit Controleer of de massakabel correct aangesloten is op het te snijden werks- tuk, op een schoon stuk (zonder roest, verf of vet). Snijhoogte te hoog Gebruik een afstandhouder en houd deze in contact met het te snijden plaatwerk. - Vroegtijdige slijtage van slijtonderdelen Snijstroom ongeschikt voor de gebruikte slijtonderdelen. Raadpleeg het hoofdstuk «Afstellen van de snij-stroom». Ongeschikte luchtdruk Raadpleeg het hoofdstuk «Afstellen luchtdruk». Vochtige lucht Reinig de luchtlters van het apparaat en van het persluchtkanaal. Installeer een extra luchtlter, art. code 039728. GARANTIE De garantie dekt alle gebreken en fabricagefouten gedurende twee jaar vanaf de aankoopdatum (onderdelen en arbeidsloon). De garantie dekt niet :

• Alle overige schade als gevolg van vervoer.

• De gebruikelijke slijtage van onderdelen (Bijvoorbeeld : kabels, klemmen, enz.).

• Incidenten als gevolg van verkeerd gebruik (verkeerde elektrische voeding, vallen, ontmanteling).

• Gebreken ten gevolge van de gebruiksomgeving (vervuiling, roest, stof). In geval van storing moet het apparaat teruggestuurd worden naar uw distributeur, samen met: - Een gedateerd aankoopbewijs (betaalbewijs, factuur ...). - Een beschrijving van de storing.63 CUTTER 45 CT
