GS55 - Mechanische hakselaar SCHEPPACH - Gratis gebruiksaanwijzing en handleiding

Producttype	Elektrische takkenversnipperaar
Merk	Scheppach
Model	GS55
Opgenomen vermogen	2000 W
Spanning / Frequentie	230 V / 50 Hz
Motortoerental	4500 min⁻¹
Maximale takdiameter	40 mm
Gewicht	10,7 kg
Afmetingen (L × B × H)	490 × 370 × 860 mm
Wieldiameter	165 mm
Geluidsdrukniveau	96,7 dB(A)
Gegarandeerd geluidsvermogensniveau	≤ 106 dB(A)
Beschermingsgraad	IP X4
Dienstmodus	S6 / 40%
Snijtype	Messenschijf met omkeerbare messen
Omkeerbare messen	Ja, twee zijden (72 × 29 × 5,3 mm)
Te versnipperen materialen	Takken, struiken, tuinafval, papier, karton
Veiligheid	Motorrem, veiligheidsschakelaar tegen opstarten
Voeding	Netvoeding 230 V
Onderhoud	Slijpen en vervangen van messen, regelmatig reinigen
Slijtageonderdelen	Messen, messenschijf (verbruiksartikelen)
Garantie	Wettelijk (exclusief slijtageonderdelen)

Veelgestelde vragen - GS55 SCHEPPACH

Wat is de maximale takdiameter die de Scheppach GS55 kan versnipperen?

De maximale takdiameter is 40 mm. Het wordt aanbevolen om verse takken te versnipperen en geen harde materialen zoals stenen of glas in te voeren.

Hoe start ik de versnipperaar?

Zorg ervoor dat het bovenste deel van de behuizing goed gesloten is en de hendel goed vastzit. Sluit het apparaat aan en druk vervolgens op de aan/uit-schakelaar (stand I). Om te stoppen, drukt u op de stopschakelaar (stand O).

Wat te doen als de motor niet start?

Controleer of het bovenste deel van de behuizing goed gesloten is en de hendel goed vastzit. Controleer het elektrische snoer, de stroomonderbreker en het stopcontact. Als het probleem aanhoudt, kan de motor of de condensator defect zijn. Raadpleeg de storingszoeker in de handleiding.

Hoe slijp of vervang ik de messen?

Haal de stekker uit het stopcontact. Open de behuizing door de hendel los te draaien, verwijder de aluminium beschermkap, draai vervolgens de schroeven van de messen los met een inbussleutel. De messen zijn omkeerbaar: u kunt ze omdraaien om de tweede zijde te gebruiken. Als ze bot zijn, slijp ze dan met behoud van een constante breedte (max 4 mm verwijderd per zijde).

Wat zijn de essentiële veiligheidsinstructies?

Draag altijd een veiligheidsbril, werkhandschoenen en gehoorbescherming. Steek nooit uw handen in de invoertrechter of uitwerp opening. Houd kinderen en dieren op afstand. Voor elk onderhoud de stekker uit het stopcontact trekken en wachten tot de motor volledig stilstaat.

Welk type materialen kan worden versnipperd?

Het apparaat is ontworpen voor het versnipperen van takken (tot 40 mm), struiken, tuinafval (bladeren, haagscheersel), papier en karton. Voer geen stenen, glas, metaal of aarde in.

Wat is het geluidsniveau van het apparaat?

Het geluidsdrukniveau is 96,7 dB(A) en het gegarandeerde geluidsvermogen is lager dan 106 dB(A). Het wordt sterk aanbevolen om gehoorbescherming te dragen.

Hoe maak ik het apparaat schoon?

Haal de stekker uit het stopcontact. Open de behuizing en verwijder de versnipperresten. Reinig de messen en de messenschijf met een borstel. Was het apparaat niet met een waterstraal. Bewaar het op een droge plaats.

Wordt het apparaat gemonteerd geleverd?

Nee, de versnipperaar wordt gedeeltelijk gedemonteerd geleverd voor de verpakking. U moet het onderstel en de wielen monteren met de meegeleverde schroeven en moeren. Raadpleeg de montage-instructies in de handleiding.

Wat is het motorvermogen?

De motor heeft een opgenomen vermogen van 2000 W (2 kW) bij 230 V en 50 Hz. Hij is uitgerust met overbelastingsbeveiliging en een motorrem voor een snelle stop.

GEBRUIKSAANWIJZING GS55 SCHEPPACH

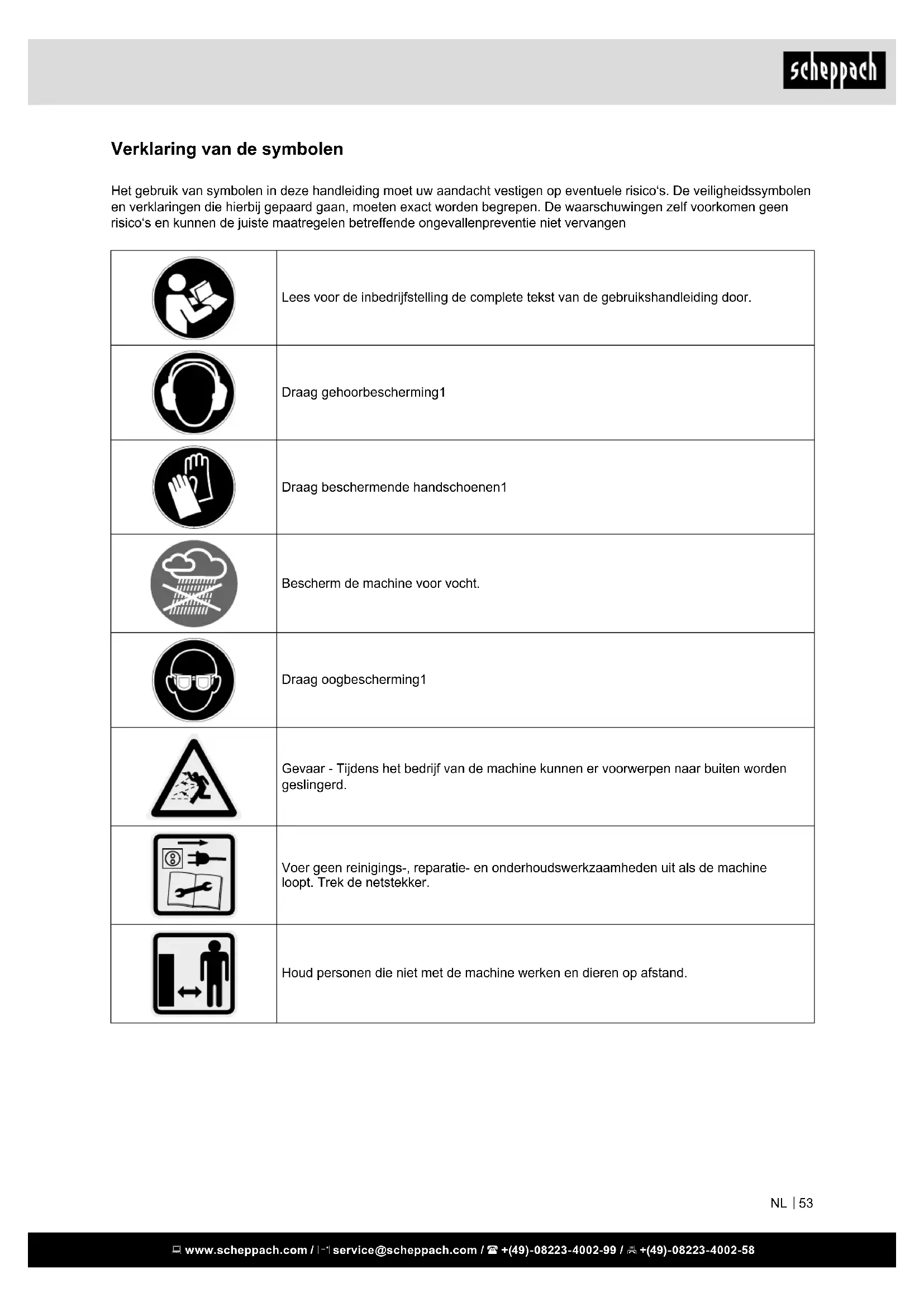

Verklaring van de symbolen

Het gebruik van symbolen in deze handleiding moet uw aandacht vestigen op eventuele risico's. De veiligheidssymbolen en verklaringen die hierbij gepaard gaan, moeten exact worden begrepen. De waarschuwingen zelf voorkomen geen risico's en kunnen de juiste maatregelen betreffende ongevallenpreventie niet vervangen

	Lees voor de inbedrijfstelling de complete tekst van de gebruikshandleiding door.
	Draag gehoorbescherming1
	Draag beschermende handschoenen1
	Bescherm de machine voor vocht.
	Draag oogbescherming1
	Gevaar - Tijdens het bedrijf van de machine kunnen er voorwerpen naar buiten worden geslingerd.
	Voer geen reinigings-, reparatie- en onderhoudswerkzaamheden uit als de machine loopt. Trek de netstekker.
	Houd personen die niet met de machine werken en dieren op afstand.Let op! Letselgevaar door roterende diametrale schijf ! Houd handen en voeten buiten de openingen als de machine loopt.
	Niet gebruiken als een stap.
Let op!	In deze gebruiksaanwijzing hebben we de plaatsen, die met uw veiligheid te maken heb- ben, van dit teken voorzien.

Inhoudsopgave:

1. Inleiding 56
2. Apparaatbeschrijving 56
3. Leveringsomvang 56
4. Vóór ilngebruikname 56
5. Gebruik volgens de voorschriften 57
6. Veiligheidsvoorschriften 57
7. Technische gegevens 60
8. Montage 60

9. Ingebruikneming 61

10. Bediening 61

11. Onderhoud 62

12. Elektrische aansluitingen 62

13. Afvalverwerking en hergebruik 62

14. Foutopsporingsschema 63

Pagina:

1. Inleiding

FABRIKANT:

scheppach

Wij wensen U veei plezier en succes bij het werken met het nieuwe apparaat van.

WENK:

De fabrikant van dit apparaat stelt zich volgens de geldende wet op de produktaansprakelijkheid niet aansprakelijk voor door dit en aan dit apparaat ontstane schade bij:

• ondeskundige behandeling.
• het niet in acht nemen van de gebruiksaanwijzing.
• reparaties door derden, niet geautoriseerde vakmensen.
• inbouwen en vervangen van „niet originele reserveonderdelen“.
• gebruik dat niet „aan de voorschriften voldoet“.
• het uitvallen van de elektrische installatie, bij het niet in acht nemen van de elektrische voorschriften en VDE-bepalingen 0100, DIN 57113 / VDE 0113.

Ons advies luidt:

Lees voor de montage en ingebruikneming aandachtig de volledige gebruiksaanwijzing.

Dankzij deze gebruiksaanwijzing leert u uw machine en de reglementaire gebruiksmogelijkheden ervan kennen.

U vindt hier belangrijke instructies over hoe u de machine veilig, vakkundig en rendabel gebruikt, over hoe u risico's vermijdt, reparatiekosten voorkomt, de stilstandtijd beperkt en de betrouwbaarheid en levensduur van de machine verhoogt.

Bovenop de veiligheidsvoorschriften van deze gebruiksaanwijzing moet u in elk geval ook de nationale bepalingen inzake het gebruik van deze machine respecteren.

Bewaar de gebruiksaanwijzing in de buurt van de machine in een plastiek omhulsel als bescherming tegen vuil en vocht. Elke gebruiker moet deze handleiding voor het begin van de werkzaamheden lezen en zorgvuldig naleven.

Enkel personen, die over het gebruik van de machine en de daarmee verbonden gevaren zijn geïnstrueerd, mogen de machine bedienen. Respecteer de vereiste minimumleeftijd.

Houd rekening met de veiligheidsvoorschriften in deze gebruiksaanwijzing, met de bijzondere bepalingen van uw land, evenals met de algemeen erkende technische regelgeving voor de werking van houtbewerkingsmachines.

Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de veiligheidsinstructies.

2. Apparaatbeschrijving (fig. 1 - 2)

1. Stop
2. Afsluitschroef
3. Bovengedeelte van de machine
4. Onderstel
5. Wiel
6. Wieldop
7. Wielas
8. Stekker
9. Reset - schakelaar
10. Aan / Uit schakelaar

1A Inwerp-opening

1B Uitwerp-opening

3a boringen
7a Verzonken schroef
7b Messen
7c Schroevendraaier
7d Allen sleutel

A Wieldop (2x)
B Onderlegschijf vorm A d1 8mm d2 22mm (2x)
C Onderlegschijf vorm A d1 10mm d2 28mm (2x)
D zelfborgende moer M8 (2x)

3. Leveringsomvang

• Mantel, gemonteerd met messenschlijf en elektrische inrichting
• Steunbalken van het onderstel
• Wielen en as
• Gebruiksanwijzing

4. Vóór ilngebruikname

• Na het uitpakken moet U controleren of alle onderdelen door het transport zonder schade zijn gebleven. Bij opof aanmerkingen meteen de expediteur verwittigen. Later gekomen reclamaties kunnen we niet meer aannemen.
• Controleer of de leverantie volledig is.
• Voor de ingebruikname moet u zich met behulp van de gebruiksaanwijzing vertrouwd maken met het apparaat.
• Bij toebehoren. slijtageof reserveonderdelen alleen originele onderdelen van gebruiken. Reserveonderdelen zijn bij uw -speciaalzaak verkrijgbaar.
• Bij bestellingen moet U ons artikelnummer alsmede het type en het bouwjaar van het apparaat aangeven.

5. Gebruik volgens de voorschriften

Ce geteste machines voldoen aan de geldende EG richtlijnen voor machines, en aan alle richtlijnen voor de desbetreffende machine.

• De machine/installatie is volgens de stand van de techniek en de erkende veiligheidstechnische regels gebouwd. Desondank kan er bij het gebruik ervan gevaar voor lijf en leven van de gebruiker of derden resp. schade aan de machine of aan andere goederen ontstaan.
• De machine/installatie uitsluitend in technisch correcte toestand alsmede volgevan de veiligheidsaspecten en gevaren gebruiken met inachtneming van de gebruiksaanwijzing! Vooral storingen, die de veiligheid nadelig kunnen beïnvloeden, dient men onverwijld te (laten) verhelpen!
• De tuinhakselmachine van is uitsluitend geconstrueerd voor het klein hakken von takken, heesters, tuinafval, papier en karton.
• Bij het gebruik conform de voorschriften hoort het hakselen van
• allerhande takken tot max. diameter (naargelang het houtsoort en de versheid)
• verwelkte, vochtige, reeds meerdere dagen opgeslagen tuinafval afwisselend met de takken.
• De tuinhakselaar is geschikt voor privé gebruik in huis- en hobbytuin.
• Als hakselmachine voor de privé huis- of hobbytuin worden zulke toestellen aangezien die niet in openbare plantsoenen, parks, recreatieplaatsen alsook in het landbouwbedrijf en de bosbouw worden ingezet.
• Tot de reglementaire toepassing behoort ook het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en het opvolgen van de veiligheidsvoorschriften van de fabrikant.
• Eigenmachtige verbouwingen aan de machine sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeiende schade van eenieder soort uit.
• Elk ander gebruik geldt als niet voorgeschreven gebruik. Voor de daaruit resulterende schaden stelt de fabrikant zich niet aansprakelijk. Het risico hiervan draagt de gebruiker zelf.
• Aarde of harde voorwerpen zoals stenen, glas, metalen delen en wortels waaraan nog aarde zit, mogen niet in de tuinhakselmachine worden geworpen.
• De veiligheids-, arbeids- en onderhoudswenken van de fabrikanten en de in de technische gegevens opgegeven afmetingen moeten nageleefd worden. De machine mag alleen door personen gebruikt, onderhouden of gerepareerd worden, die er vertrouwd mee zijn en die over de gevaren ervan zijn geïnformeerd. Eigenhandige veranderingen aan de machine sluiten de aansprakelijkheid van de fabrikant voor de daaruit resulterende schaden uit.
• De machine mag alleen met origineel toebehoor, origineel gereedschap van de fabrikant gebruikt worden.

6. Veiligheidsvoorschriften

Lees en volg de onderstaande aanwijzingen, de voorschriften ter voorkoming van ongevallen en de algemene veiligheidsvoorschriften op, om u zelf en anderen tegen verwondingen te beschermen.

• Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door.
• Bewaar deze veiligheidsvoorschriften goed.

- Apparaat met veiligheidsuitschakeling De aan deze hakselaar aangebrachte veiligheidsuitschakeling met automatische motorrem dient voor uw veiligheid. Het voorkomt dat de motor wordt ingeschakeld wanneer het apparaat is geopend, en dat je met de hand in het roterende mes kunt komen.

- Reparaties aan elektrische onderdelen van de machine, zowel als aan de veiligheidsschakeling moeten door de fabrikant of een door hem aangewezen persoon worden uitgevoerd.

- Maak u voor gebruik met het apparaat vertrouwd, met behulp van de bedieningshandleiding.

- Gebruik de machine alleen waar hij voor gemaakt is (zie "Reglementaire toepassing" en "Werken met de tuinhakselaar").

- Zorg voor een stabiele en uitgebalanceerde houding. Strek u niet vooruit. Ga bij het inwerpen van het hakselmateriaal op dezelfde hoogte met het toestel staan.

- Wees oplettend. Let op dat, wat u doet. Ga met verstand te werk. Gebruik het toestel niet, wanneer u moe bent of onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het toestel kan tot ernstige verwondingen leiden.

- Tijdens het werken met deze machine dienen veiligheidsbril, werkhandschoenen en gehoorbeveiliging te worden gedragen.

• Draag de juiste werkkleding

• nauw sluitende kleding dragen
• lange broek
• geen schoenen met gladde zolen dragen
• geen los afhangende kleding of zulke met hangende banden of koorden

- De bedienende persoon is binnen het arbeidsbereik van de machine verantwoordelijk ten opzichte van derden.

- Kinderen niet met het toestel laten spelen.

- Kinderen dienen uit de buurt van het apparaat te worden gehouden.

- Dit tuingereedschap is er niet voor bestemd om te worden gebruikt door personen (inclusief kinderen) met beperkte fysieke, zintuiglijke of geestelijke vermogens of gebrekkige ervaring en/of gebrekkige kennis, tenzij zij onder toezicht staan van een voor hun veiligheid verantwoordelijke persoon, of zij van deze persoon instructies ontvangen ten aanzien van het gebruik van het tuingereedschap.

- Laat kinderen of personen die deze voorschriften niet hebben gelezen dit tuingereedschap nooit gebruiken. In uw land gelden eventueel voorschriften ten aanzien van de leeftijd van de bediener. Bewaar het tuingereedschap buiten het bereik van kinderen wanneer het niet wordt gebruikt.

- Reiniging en onderhoudswerkzaamheden mogen niet door kinderen worden uitgevoerd.

- Zet het toestel nooit aan, terwijl niet betrokken personen in de buurt zijn. Laat de machine nooit zonder toezicht.

- Zorg dat uw werkomgeving in orde is. Rommel kann ongevallen veroorzaken.

- Neem een werkpositie in, zijdelings of achter het apparaat. Ga nooit in het bereik van de uitwerp-opening staan.

- Nooit uw hand in de vul- of uitworpopening steken.

- Blijf met uw gezicht en uw lichaam uit de buurt van de vulopening.

- Overbelast de machine niet. U werkt beter en zeker met de juiste belasting van de machine.

- Werk alleen met alle veiligheidsvoorzieningen op de juiste wijze aangebracht.

- Verander de regelaarinstelling van de motor niet; het toerental regelt de veilige maximum werksnelheid en beschermt de motor en alle zich draaiende delen tegen schade door te hoge snelheid. Neem bij problemen contact op met de klantenservice.

- Het apparaat mag niet zonder de vultrechter gebruikt worden.

- Het toestel resp. delen van het toestel niet veranderen.

- Bij het inschakelen van de motor moet het apparaat conform de voorschriften zijn gesloten.

- Het toestel niet met water afspatten. (Gevarenbron elektrische stroom).

- Let op de omgevingsinvloeden.

- Gebruik de machine niet in een vochtige of natte omgeving.

- Machine niet in de regen laten staan of in de regen werken.

- Werk alleen bij toereikend zicht, zorg voor een goede verlichting.

- Om letsel aan vingers te vermijden bij montage en/of reiniging, het snijwerk vastzetten (afb. zie "Wisselen van de messen") en werkhandschoenen dragen.

- Als het hakselmechanisme een voorwerp raakt of als het tuingereedschap begint te trillen en ongewone geluiden begint te maken, dient u het tuingereedschap onmiddellijk uit te schakelen om het hakselmes stop te zetten. Trek de stekker uit het stopcontact en ga als volgt te werk:

- Controleer de schade.

- Vervang alle beschadigde delen of repareer deze.

- Controleer of er delen los zitten en draai deze indien nodig vast.

- Schakel de machine uit en neem de steker uit het stopcontact bij:

- onderhouds- en reinigingswerkzaamheden

- bij storingen

- Controle van de machine op beschadigingen, als vreemde objecten in het inworpkanaal zijn gekomen

- abnormale trillingen van de machine

- controle van de aansluitleidingen, of deze verstrengeld of beschadigd zijn

- transport

- reparatiewerkzaamheden

- wisselen van de messen

- het verlaten van de machine (ook voor een korte tijd)

- Bij verstoppingen in de ingooi en uitwerp van de machine schakel de motor uit en neem de netsteker uit het stopcontact, alvorens u materiaalresten in de ingooi of uitwerp verwijdert.

- Onderzoek de machine op eventuele beschadigingen: Voordat de machine verder wordt gebruikt, moet zorgvuldig worden onderzocht of de beschermingsvoorzieningen en licht beschadigde onderdelen foutloos en volgens de voorschriften functioneren.

- Controleer of alle bewegende delen van de machine goed functioneren en niet klemmen of beschadigd zijn. Alle delen moeten juist gemonteerd zijn en goed functioneren om de machine correct te laten werken.

- Beschadigde bescherminrichtingen en -delen moeten, indien noodzakelijk, door een erkende reparatiewerkplaats gerepareerd of verwisseld worden.

- Beschadigde of onleesbare veiligheidsstickers dienen te worden vervangen.

- Bewaar de machine in een droge en afgesloten ruimte, buiten het bereik van kinderen.

- Bij permanent gebruik wordt het toegestane geluidsniveau overschreden. Gehoorbescherming is daarom raadzaam.

- Jeugdige personen beneden de 16 jaar mogen het apparaat niet bedienen.

- De leidingen voor de aansluting op het net controlleren, gebrekkige leidingen niet gebruiken.

- Tijdens de werkzaamheden erop letten, dat er geen stenen, glas of metalen stukken in het apparaat komen.

- Reparaties, onderhouds- en schoonmaakwerkzaamheden alleen uitvoeren als de motor uitgeschakeld is. Wachten totdat de motor stil staat en de stekker uit het stopcontact trekken. Attentie gevaar: apparaat loopt nog door.

- Na de werkzaamheden de motor pas uitschakelen als het apparaat helemaal leeg is. Anders kunnen er moeilijkheden optreden als het apparaat weer opnieuw in gebruik wordt genomen.

- Alle veiligheids- en gevareninstructies aan de machine naleven!

- Ook in geval van een geringe verplaatsing dient de machine of installatie van elke externe energietoevoer te worden gescheiden! Voor de herniewde inbedrijfstelling dient de machine weer correct op het net te worden aangesloten!

- Bij hernieuwde inbedrijfstelling uitsluitend conform de gebruiksaanwijzing te werk gaan!

- Erop letten dat de machine standvast op een effen grond staat. Let op de kabel, struikelgevaar.

• Bij het transport van de machine behoedzaam lopen, niet rennen.
• Het tuingereedschap nooit optillen of dragen terwijl de motor loopt.
• De machine niet op een geplaveide grond met daarop liggende grind plaatsen. Het uitgeworpen material zou tot verwondingen kunnen leiden.
• Handen, andere lichaamsdelen en kleding niet in de buurt van invoeropening, afvoerkanaal of andere roterende delen brengen.
• Bij het inschakelen van de machine altijd buiten de uitwerpzone staan.
• Voor het verlaten van de werkplaats de motor uitschakelen. De machine niet neigen als de motor loopt.

Materiaal in de trechter stoppen

Het is een absolute vereiste om eerst de motor in te schakelen!

• Wij adviseren: Werkhandschoenen, veiligheidsbril en gehoorbescherming dragen.
• Bij het sprokkelen van snoeisel op stenen en aarde letten.
• Harde voorwerpen zoals stenen, glas, metalen de- len en dergelijke mogen niet in de BIOSTAR wor- den geworpen.
• Aarde veroorzaakt een snelle slijtage van de messen en dient daarom van het materiaal voor het hakselen te worden verwijderd.
• Wortels waaraan nog aarde zit niet in de BIOSTAR werpen.

- Hout zoals boomsnoeisel enz. verlangt goed scherpe messen en dient afzonderlijk gehakset te worden om een zo lang mogelijk gebruik van de messen te bereiken.

- Takken eerst met het dikke uiteinde in de trechter stoppen en als het even kan op het naar beneden draaiende deel van de messchijf zetten (terugslag).

- Doordat het materiaal er van zelf ingetrokken wordt, af en toe tegenhouden om te voorkomen dat de motor afslaat bij een dalend toerental.

- Vers gesnoeid hout vereist weinig kracht, zodat er ook dikker hout gehakseld kan worden.

- Bij hagsnoeisel steeds kleine hoeveelheden in de trechter stoppen. Bepaalde soorten (bijv. berberis) neigen tot blokkeren. Met een lange tak doorschuiven.

- Heesters kunnen houtachtig worden en verlangen daarom goed scherpe messen.

- Boomschors kan goed worden gehakseld als het vochtig is. Het is raadzaam er niet te veel in een keer in te stoppen.

- Mocht u het gehakselde materiaal nog kleiner willen hebben, kunt u het nog een keer in de trechter stoppen.

- Papier alleen vochtig en opgerold verkleinen. Bij karton de metalen nieten verwijderen.

- Groenteafval kan over het algemeen goed gehak-seld worden, blijft door de vochtigheid echter aan elkaar plakken.

• Het is voordelig om aan het eind droog materiaal te verwerken. Daardoor wordt de vochtigheid in het apparaat opgezogen en de binnenkant van de mantel schoongemaakt.
• Belangrijk: afvalresten na het beeindigen van de werkzaamheden uit het apparaat verwijderen.
• Voor het opnieuw in gebruik nemen na pauzen tijdens het werk mogen er zich geen houtresten in het huis van de messen bevinden.

Stekker uit het stopcontact trekken!

Gedrag bij een ongeval

De noodzakelijke EHBO verlenen op basis van het letsel en vraag zo snel mogelijk gekwalificeerde medische hulp. Behoed de gewonde tegen verder letsel en kalmeer het slachtoffer. Voor een mogelijk ongeval moet altijd een verbanddoos volgens DIN 13164 onder handbereik zijn op de werkplek. Het uit de verbanddoos gebruikte materiaal moet direct weer worden aangevuld. Bij het aanvragen van hulp, de volgende gegevens doorgeven:

1. Locatie van het ongeval
2. Aard van het ongeval
3. Aantal gewonden
4. Aard van het letsel

Elektrische veiligheid

- De aansluitkabel moet volgens IEC 60245 (H 07 RN-F) zijn, met een draad doorsnede van minstens:

- 1,5 mm² bij een lengte tot 25 m.

- 2,5 mm² bij een lengte vanaf 25 m.

- Lange en dunne aansluitkabels zorgen voor een spanningsverlies. De motor bereikt zijn maximaal vermogen niet meer, de werking van het toestel wordt gereduceerd.

- Stekker en aansluitdozen aan aansluitleidingen moeten uit rubber, zacht pvc of een ander thermoplastisch materiaal van dezelfde mechanische vastheid zijn of met dit materiaal zijn gecoat.

- De stekkervoorziening van de aansluitleiding moet tegen spatwater beveiligd zijn.

- Let er bij het leggen van de aansluitkabel op dat deze niet stoort, bekneld raakt, geknikt wordt en de steekverbinding niet nat wordt.

- Wikkel bij gebruik van een kabeltrommel de kabel geheel af.

- Gebruik de kabel niet voor doeleinden waarvoor hij niet geschikt is. Bescherm de kabel tegen hitte, olie of scherpe randen. De steker niet met de kabel uit het stopcontact trekken.

- Controleer de verlengkabel regelmatig op beschadigingen en vervang hem als hij beschadigd is.

- Gebruik geen defecte kabels.

- Gebruik alleen toegestane en gemerkte verlengkabels.

- Maak geen geknutselde elektrische aansluitingen.

- Veiligheidsvoorzieningen nooit overbruggen of buitenwerking stellen.

- Het apparaat via een veiligheidsschakelaar (30 mA) aansluiten.

• Elektrische aansluitingen of reparaties mogen alleen door een erkend bedrijf of een erkende reparatiewerkplaats uitgevoerd worden. De plaatselijke voorschriften moeten opgevolgd worden.
• Beschadigde netaansluitleidingen moeten door de fabrikant resp. een van zijn klantenfilialen of door een soortgelijk gekwalificeerde persoon worden vervangen om gevaar te voorkomen.
• Reparaties aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werkplaats uitgevoerd worden.
• Alleen de originele toebehoren en onderdelen gebruiken. Bij het gebruik van niet originele onderdelen kunnen risico's voor de gebruiker ontstaan. De fabrikant kan niet aansprakelijk gesteld worden voor ongevallen hierdoor ontstaan.

WAARSCHUWING! Dit elektrisch apparaat gene-reert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine wordt gebruikt.

Overige risico's

De machine is volgens de nieuwste stand van de techniek en de erkende veiligheidstechnische regels gebouwd. Toch kunnen er tijdens het werken nog een enkele risico's optreden.

• Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een aantal restricties.
• Consideratie en voorzichtigheid verminderen het risico van personenletsels en beschadigingen.
• Gevaar voor letsels aan vingers en handen, wanneer u met de hand door een opening grijpt en in aanraking komt met de roterende messen.
• Gevaar voor letsels aan vingers en handen, bij montage- en reinigingswerkzaamheden aan de messen.
• Het aanraken van onder spanning staande delen bijgeopende elektrische delen.
• Verwondingen door terugspringende takken tijdens het invoeren. Lange, dikke takken goed vasthouden. Persoonlijke beschermingsmiddelen zoals werkhandschoenen en veiligheidsbril dragen.
• Gevaar voor uw gezondheid door lawaai. Persoonlijke beschermingsmiddelen (gehoorbescherming) dragen.
• Gevaar voor uw gezondheid door stroom. Bij gebruik van aansluitkabels, die niet aan de voorschriften voldoen. Neem de gebruiksaanwijzing Elektrische aansluiting in acht.
• Verder kunnen er ondanks alle voorzorgsmaatregelen nog niet bekende risico's bestaan.

- Deze overige risico's kunnen geminimaliseerd worden, als de Veiligheidswenken, Gebruik volgens de voorschriften en de gebruiksaanwijzing in z'n geheel in acht genomen worden.

1. Technische gegevens

Constructie-afmetingenL x B x H (mm)	490 x 370 x 860
Invoerhoogte (mm) 860
Uitwerphoogte (mm) 45
Invoeropening max. (mm) 40
Uitwerpopening max. (mm) 45
Wiel ø (mm) 165
Gewicht (kg)	10,7
Dikte van takken max. ø (mm)	40
Messenschlijf ø (mm)	171
Omkeerbar mes (mm)	72 x 29 x 5,3
Motor (V/Hz)	230/50
Opgenomen vermogen P1 (W)	2000
Toeren/minuut (1/min ^-1 )	4500
Werkwijze	S6/40 %
Spatwaterdicht	IP X4

Technische wijzigingen voorbehouden!

Informatie over het lawaai

Geluidsemissiewaarden vastgesteld volgens

EN ISO 3744:2010, EN11201:2010

Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend:

Geluidsdrukniveau 96,7 dB (A);

Geluidsvermogenniveau 104,5 dB (A).

2000/14/EG: Het gegarandeerde geluidsvermogensniveau LWA is lager dan 106 dB (A). Beoordelingsprocedure voor conformiteit overeenkomstig bijlage V.

8. Montage

Om verpakkingstechnische redenen is uw tuinhak- selaar niet compleet gemonteerd.

⚠ LET OPI Het apparaat moet volledig gemonteerd zijn voordat het in gebruik mag worden genomen!

1. Open de verpakking en haal de machine en alle accessoires eruit.
2. Onderstel monteren (fig. 3)

- Draai eerst het bovengedeelte van de machine (3) om (fig. 3).

- Steek het onderstel (4) in de hiervoor bedoelde boringen (3a), zoals in de afbeelding weergegeven.

3. Loopwielen monteren (fig. 4)

- Monteer beide loopwielen (pos. 5) zoals in de afbeeldingen 4 en 5 weergegeven.

9. Ingebruikneming

Voor de ingebroikname moet u de opmerkingen over de veiligheid in acht nemen.

Het apparaat mag alleen in gebruik worden genomen, als de beschermings- en opnameinrichtingen volledig gemonteerd zijn.

Beveiliging

De houtversnipperaar kan alleen in gebruik worden genomen, als het bovenste gedeelte van de mantel volgens de voorschriften gesloten is.

Borgschroef voor het sluiten van het bovenste en onderste deel van het huis is gelijktijdig de veiligheidsmoer van de startbeveiliging. Tijdens het vastdraaien schroef wordt via de drukpen het contact naar de aan/uitschakelaar tot stand gebracht. De motor begint na het indrukken van de inschakel knop te draaien. Als de veiligheidsmoer niet helemaal vastgedraaid is en als het huis opengeklapt is, is de stroomkring door de startbeveiliging onderbroken. Na indrukken van de inschakel knop mag de motor niet beginnen te draaien.

In-, uitschakelen

• Door op „I“ van de schakelaar te drukken, kan de machine worden ingeschakeld.
• Om de machine weer uit te schakelen, moet de schakelaar naar „0“ worden gedrukt.

Motor-reminrichting

Ter verhoging van de veiligheid heeft uw houtversnipperaar een automatisch werkende rem. De rem begint te werken zogauw de aandrijvingsmotor uitgeschakeld wordt.

10. Bediening

⚠ LET OP! Volg voor de ingebruikname de veiligheidsinstructies in op! Het apparaat mag alleen in gebruik worden genomen als de veiligheids- en opnamevoorzieningen volledig gemonteerd zijn!

Bedieningspaneel fig. 1

Aan-knop (10): Door deze knop in te drukken wordt de versnipperaar gestart.

Uitknop (10): Door op deze knop te drukken wordt de versnipperaar gestopt.

Werken met de versnipperaar

Versnipper verlepte takken en tuinafval dat al enkele dagen gelegen heeft.

• Sluit de versnipperaar aan op de stroomvoorziening.
• Zet de versnipperaar aan met de Aan-knop (10).
• Doe het te versnipperen materiaal in de vultrechter en het materiaal wordt erin getrokken.
• Laat de versnipperaar het ingevoerde materiaal eerst helemaal in kleine stukjes versnipperen, voordat u nieuw materiaal invoert.
• Gebruik niet uw handen om er nieuw snippergoed in te schuiven, gebruik daarvoor alleen speciale stampers of ander snippergoed
• Schakel de versnipperaar na het werk uit en koppel hem los van het elektriciteitsnet.

Vervangen van het mes – slijpen van het mes

⚠ LET OP! De machine loopt voor! Voor het uitvoeren van werkzaamheden aan de machine de stekker uit het stopcontact trekken!

Het omkeernes dat aan beide kanten gebruikt kan worden, is van hoogwaardig staal en gemakkelijk en snel te vervangen.

Let u tijdens het werken op:

Verwondingsgevaar von vingers en handen! Het is erg belangrijk, dat er alleen een goed geslepen mes wordt gebruikt!

Let daarom op het volgende:

Een stompe mes vennindert het snijvennogen en is nadelig voor de werkzaamheden!

Een stompe mes kunt u duidelijk herkennen, als het materiaal er niet zo snel meer ingetrokken wordt. Motor wordt warm, overbelastingsbeveiligingstriggers.

Vervangen van de messen (fig. 6-7)

Open eerst de behuizing, door de sluitschroef (2) los te draaien. Klap vervolgens het bovenste gedeelte van de behuizing naar buiten, zoals getoond in afbeelding 6.

Verwijder daarna de aluminium afdekking, door de acht kruisschroeven los te draaien (fig.7).

De messen schijf blijft gemonteerd (Fig. 7)

Met een kleine schroevedraaier of spijker het vuil uit de binnenzeskant van de bevestigingsbouten van de messen halen. De inbussleutel met dwars handvat moet voor het losdraaien helemaal in de binnenzeskant zitten. De bouten zijn goed vastgedraaid.

Bij het installeren van het mes, de verzonken schroeven smeren en stevig vastdraaien.

Messen eraf halen

De messen, en de oplegvlakken voor de messen op de messenschijf, moeten van verharde vuilresten ont- daan worden. De messen moeten bij het weer monteren exact erop liggen.

Messenslijpen

Tijdens het naslijpen van de messen in verband met de onbalans op dezelfde breedte letten.

De nieuwe messen zijn 30 mm breed. Door het naslijpen mogen maximaal 4 mm aan elke kant afgeslepen worden.

11. Onderhoud

Tijdens alle onderhouds- en reinigingswerken de motor uitschakelen en de stekker uit het stopcontact trekken!

Apparaat niet met water afspuiten!

Service-informatie

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Slijtstukken*: shredder blade, mes roller, snijplaat, voedingsinrichting

* niet verplicht bij de leveringsomvang begrepen!

Motor en schakelaar

Installatiewerkzaamheden, reparaties en onder- houds-arbeden aan de elektrische installatie mogen alleen door een vakman verricht worden.

Bij het terugsturen van de motor steeds het gehele aandrijfelement met schakelaar opsturen.

Vermeld in geval van vragen de volgende gegevens:

• Stroomtype van de motor
• Gegevens van het typeplaatje van de machine
• Gegevens van het typeplaatje van de motor.

12. Elektrische aansluitingen

De geinstalleerde elektro-remmotor is klaar voor gebruik aangesloten. De aansluiting voldoet aan de desbetreffende Ween DIN-bepalingen.

De elektro remmotor zorgt ervoor dat na het uitschakelen de messenschijf snel tot stilstand komt.

Installatiewerkzaamheden, reparaties en ondemoudswerksaamheden aan de elektrische installatie mogen alleen door een vakman verricht worden.

Beschadigde elektrische aansluitkabels.

Aan elektrische aansluitkabels ontstaan vaak beschadigingen van de isolatie.

Oorzaken zijn:

• Klemmen, als aansluitkabels door venster- of deurkieren geleid worden.
• Knikken door onjuiste bevestiging of geleiding van de aansluitkabel.
• Doorsnijden door het rijden over de aansluitkabel.
• Beschadigingen van de isolatie door het uittrekken uit het stopcontact.

- Scheurtjes door verouderde isolatie.

Zulke beschadigde elektrische aansluitkabels mogen niet gebruikt worden en zijn door de beschadigingen van de isolatie levensgevaarlijk.

Elektrische aansluitkabels regelmatig op schaden controleren. Let u erop, dat tijdens het controleren de aansluitkabel niet op het stroomnet aangesloten is.

Elektrische aansluitkabel met stekker met randaarde en koppeling met randaarde moeten aan de desbetreffende VDE- en DIN-bepalingen voldoen. Gebruikt u alleen aansluitkabels met de codering van min. H 07 RN of een rubbermantelleiding.

Volgens de voorschriften moet de aansluitkabel van een opdruk met de type-aanduiding zijn voorzien.

Wisselstroommotor

• De wisselstroommotor komt overeen met de in fig. 7 aangegeven draairichting.
• De netspanning moet overeenkomen met de gegevens op het typeplaatje van de motor.
• Verlengsnoeren met een lengte van 25 mmoeten een doorsnede van 1,5 mm ^2 hebben; als ze langer zijn dan 25 m dan tenminste 2,5 mm ^2 .
• De netaansluiting heeft een zekering van 10 A traag.

De motor is volgens voorschrift met een schakelaar met geintegreerde veiligheidsschakelaar uitgerust, die bij overbelasting de stroom uitschakel

Overbelasting kan optreden:

• Bij langdurig blokkeren van de messenschijf
• Bij snel achter elkaar aan- en uitschakelen Bij een geblokkeerde messenschijf de oorzaak wegne- men. Stekker uit het stopcontact trekken.

Na een korte afkoel periode de motor weer inschakelen.

13. Afvalverwerking en hergebruik

Het apparaat zit in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en kan dus opnieuw gebruikt worden of kan terugkeren in de kringloop van grondstoffen.

Het apparaat en de accessoires ervan bestaan uit verschillende soorten materiaal, zoals b.v. metaal en kunststoffen. Verwijder defecte componenten als speciaal afval. Informeer hiernaar bij uw speciaal-zaak of bij de gemeente!

Oude apparatuur mag niet bij het huisafval worden gegooid!

Dit symbool geeft aan dat dit product conform de richtlijn inzake verbruikte elektrische en elektronische apparatuur (2012/19/EU) en nationale wettelijke bepalingen niet bij het huis-

houdelijk vuil mag worden gegooid. Dit product moet bij een hiervoor bestemde verzamelpunt worden afgegeven.

Dit kan bijv. door teruggave bij de aanschaf van een soortgelijk product of door inlevering bij een erkend inzamelpunt voor het recyclen van verbruikte elektrische en elektronische apparatuur. Het onjuist afvoeren van oude apparatuur kan door mogelijke gevaarlijke stoffen, die veelal in verbruikte elektrische en elektronische apparatuur zijn verwerkt, negatieve effecten op het milieu en de gezondheid van de mens hebben. Door een juiste afvoer van dit product levert u bovendien een bijdrage aan een effectief gebruik van natuurlijke ressources. Informatie inzake inzamelpunten voor verbruikte apparatuur kunt u opvragen bij de gemeente, de publieke afvalverwerker, een erkend afvalverwerkingsstation voor het afvoeren van verbruikte elektrische en elektronische apparatuur of uw afvalverwerkingsstation

14. Foutopsporingsschema

Storing Mogelijke oorzaag Verhelpen
Motor start niet.	Bovenste deel van het huis niet volgens de voorschriften gesloten.	Veiligheidsschroef er helemaal in-draaien.
	Verleng kabel defect. Verleng kabel ver- vangen of laten re-pareren.
	Geen stroom uit het stopcontact. Netbeveiliging controleren.
	Schakelaar defect. Inspecteren / vervangen
	Motor defect, condensator defect. Inspecteren / vervangen
	Resten hakselgoed blokkeren de messenschijf	Stekker uit het stopcontact trekken, huis openen en leegmaken.
Motor lever geen vermogen, de zeker-ing	Verleng kabel heeft te kleine door-snede	Verleng kabel met grotere doorsnede kiezen
	Kabel tussen netaansluiting en hakse-laar te lang	Zo kort mogelijke weg tussen netaan-sluiting en hakseelaar
Motor overbelast, de zeker ing treedt	Te hoge dosering van het hakselgoed met in werking vochtig hakselgoed	Kleinere dosering kiezen, tussendoor droog hakselgoed
	Messen- en uitwerpgedeelte verstopt	Stekker uit het stopcontact trekken, huis openen en schoonmaken
	Botte messen	Naslijpen, vervangen
	Verleng kabel heeft te kleine door-snede	Verlengkabel met grotere doorsnede kiezen
Het intrekken van de hakseelaar wordt minder, minder snijvermogen	Omkeerbaar mes is bot of versleten	Omkeerbaar mes omdraaien, om-keerbaar mes naslijpen of compleet vervangen.
Sterke trillingen of geluiden	Moer of schroef van mes los	Draai de moer of de schroef van het mes vast
	Snijmes beschadigd	Vervang het snijmes
	Gereedschap van binnen beschadigd	Neem contact op met klantenservice
